Diagrama de Gantt

Diagrama de Gantt. consiste de barras horizontais e paralelas que indicam atividades executadas, ou a executar, dispostas em série numa escala de tempo horizontal, ou dispostas umas sobre as outras, indicando concomitância de prazos. Diagrama de Gantt. A. B. C. Atividades. D. E. Tempo.

nova
Download Presentation

Diagrama de Gantt

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

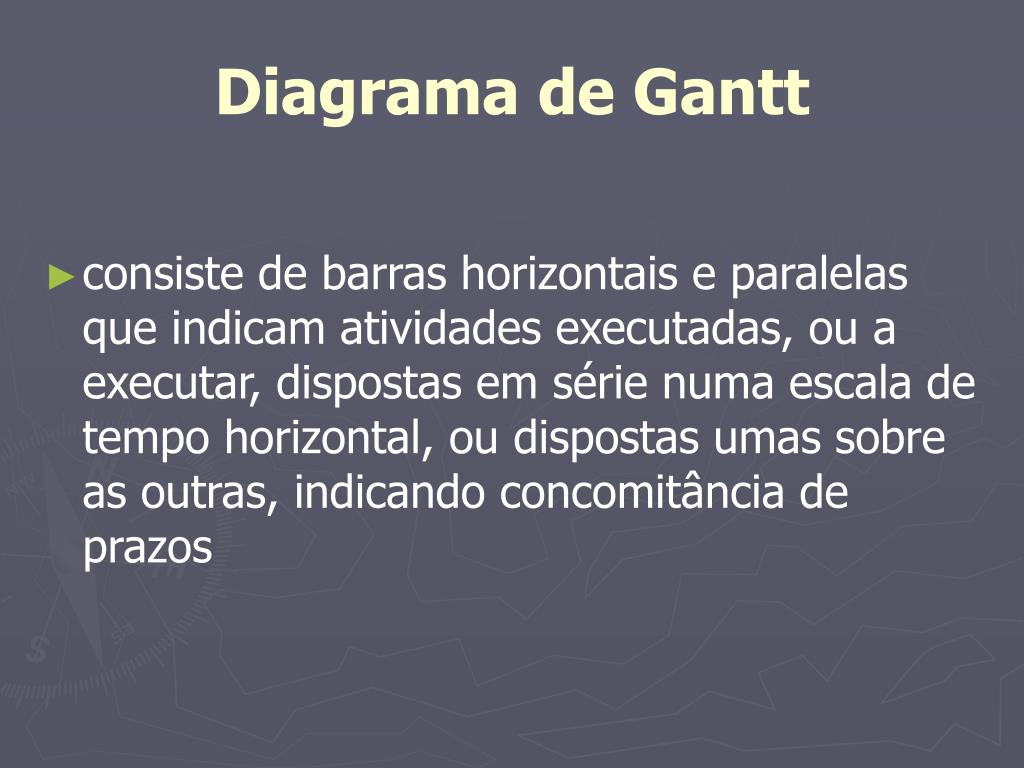

  1. Diagrama de Gantt • consiste de barras horizontais e paralelas que indicam atividades executadas, ou a executar, dispostas em série numa escala de tempo horizontal, ou dispostas umas sobre as outras, indicando concomitância de prazos

  2. Diagrama de Gantt A B C Atividades D E Tempo

  3. Diagrama de Gantt • A maior deficiência desta técnica reside na impossibilidade de se representar no diagrama a interdependência entre as diferentes atividades, pois o fato de atividades estarem programadas para períodos simultâneos não as torna necessariamente interdependentes.

  4. REDES PERT-CPM • Por volta de 1956, J. E. Kelley trabalhando para a Du Pont começou a estudar profundamente o problema de fluxo nos gráficos. Deste estudo resultou o Método do Caminho Crítico - CPM, como ele o batizou; • PERT - Técnica de Avaliação e Revisão de Programas, foi originariamente desenvolvido por D. G. Malcom e outros, num programa de pesquisa financiado pelo Escritório de Projetos Especiais da Marinha Norte-Americana, por volta de 1958, com o objetivo de diminuir o prazo de conclusão do Projétil Balístico Polaris.

  5. REDES PERT-CPM • O modelo CPM é determinístico, e os dados para sua aplicação são o roteiro de fabricação, com relação de dependência entre os eventos, e a relação entre a duração de uma atividade; • O objetivo do PERT já é outro, como a maioria das tarefas em que o utiliza é composta de atividades nunca antes executadas e conseqüentemente não se conhece com precisão sua duração, desenvolve-se o PERT através de um modelo probabilístico.

  6. REDES PERT-CPM • Uma visão gráfica das atividades que compõem o serviço; • Uma estimativa de quanto tempo o serviço consumirá; • Uma visão de quais atividades são críticas para o atendimento do prazo de conclusão do serviço; • Uma visão de quanto tempo de folga dispomos nas atividades não-críticas, o qual pode ser negociado no sentido de reduzir a aplicação de recursos, e conseqüentemente custos.

  7. REDES PERT-CPM • Evento é o marco que denota o início ou o fim de determinada atividade. Em um projeto, os eventos são sempre apresentados por círculos, os quais são numerados em ordem crescente com a direção de progresso do projeto. • Uma atividade representa a ação que desloca o trabalho de um evento para outro, absorvendo tempo e/ou recursos no processo. É sempre representada por uma seta, orientada no sentido do início para o fim, sem escala gráfica.

  8. REDES PERT-CPM M 1 2 1 – Início da montagem 2 – Término da montagem M – Atividade de Montagem E 5 6 5 – Início do Estudo 6 – Término do Estudo E – Atividade de Estudo

  9. Construção da Rede PERT/CPM • 1) a lista das tarefas que devem ser executadas para a conclusão do projeto, ou seja, as atividades propriamente ditas; • 2) a definição das tarefas precedentes e as subseqüentes, ou seja, a ordem de execução das atividades; • 3) os tempos de execução de cada tarefa, ou seja, a duração das atividades.

  10. Construção da Rede PERT/CPM • Para elaborar a rede PERT/CPM, o planejador precisa: • fazer uma lista das atividades que irão compor o projeto • determinar as inter-relações entre elas.

  11. Construção da Rede PERT/CPM A rede deste projeto é composta de 5 atividades: A, B, C, D e E. As atividades B e C só poderão ser iniciadas após o término da atividade A. A atividade D tem seu início condicionado à conclusão da atividade B, e a atividade E apresenta uma dupla dependência: atividades D e C.

  12. Construção da Rede PERT/CPM • Regra I • "Cada atividade é representada por uma e somente uma seta na rede". • Uma atividade pode, no entanto, ser desmembrada em outras atividades menores.

  13. Construção da Rede PERT/CPM • Regra II • "Duas atividades não podem ser identificadas pelo mesmo evento final e evento inicial". • Na prática, porém, duas atividades podem ser executadas simultaneamente

  14. Construção da Rede PERT/CPM • Para contornar este problema, adiciona-se à rede uma atividade fictícia que não tem associado ao seu desenvolvimento nenhum consumo de tempo.

  15. Construção da Rede PERT/CPM

  16. Construção da Rede PERT/CPM • descreve erroneamente a interdependência entre as atividades, pois a atividade C não necessariamente precisa ser executada após a conclusão da atividade B.

  17. Construção da Rede PERT/CPM • A alternativa é introduzir uma atividade fictícia

  18. Construção da Rede PERT/CPM • Regra III • “Para garantir a correta relação de precedência na rede, as seguintes questões devem ser atendidas quando cada atividade for incluída à rede: • que atividades precisam ser completadas imediatamente antes da atividade em questão poder ser iniciada? • que atividades precisam seguir esta atividade? • que atividades precisam ocorrer simultaneamente com esta atividade?”

  19. Construção da Rede PERT/CPM • Somente após a construção do diagrama é que deve ser iniciada a numeração dos eventos. Nesta operação devem ser observados os seguintes pontos: • a) o número do evento inicial de uma atividade deve ser menor que o do evento final, inclusive para as atividades fictícias; • b) partindo-se do evento inicial (número 1), a numeração deve ser contínua, simplesmente acompanhando a própria seqüência do diagrama, da esquerda para a direita e de cima para baixo, atentando sempre para a regra (a) anterior;

  20. Construção da Rede PERT/CPM • Como resultado da enumeração segundo estes pontos, surge a alternativa das atividades serem referendadas através dos números dos eventos iniciais e finais (que serão únicos para cada atividade). Para o exemplo anterior, as atividades poderiam ser denotadas por: • A (1,2) ; B (3,4); C (2,5); D (4,6)

  21. Construção da Rede PERT/CPM • Falhas possíveis: • a) não inclusão de atividades; • b) relação de interdependência não demonstrada; • c) interdependência inexistente; • d) inclusão desnecessária de atividades fictícias; • e) erros na enumeração dos eventos.

  22. Construção da Rede PERT/CPM • Para que se tenha uma boa rede é imprescindível que os eventos e as atividades obedeçam à determinadas qualificações: • Um evento bem caracterizado deve ser: • - específico e significativo para o projeto; • - distingüível num determinado momento; • - facilmente compreensível para todos os interessados do projeto.

  23. Construção da Rede PERT/CPM • Uma atividade bem caracterizada deve: • constituir um trabalho específico, tangível e significativo; • ser projetada de tal forma que a responsabilidade pelo trabalho possa ser determinada; • apresentar uma descrição compreensível para todos; • deve ser executada dentro de um período identificável de tempo.

  24. Montar uma rede PERT/CPM para a troca de uma lâmpada queimada.

  25. Montar uma rede PERT/CPM para a troca de uma lâmpada queimada.

  26. PROJETO: OFERECER UM JANTAR ATIVIDADES DESIGNAÇÃO ATIV.PRECENTE 01. Decisão A nenhuma 02. Compras B A 03. Lista de convidados C A 04. Expedir os convites D C 05. Preparar o jantar E B 06. Preparar a casa F D 07. Recepcionar convidados G D e E 08. Servir o jantar H G

  27. A) Montar a rede PERT/CPM para troca de um pneu furado de um automóvel ao longo da rodovia. • B)

  28. Cálculo de Redes PERT/CPM • O cálculo da rede consiste basicamente em definir o caminho crítico do projeto. • Este cálculo divide-se em duas etapas: avanço e retorno. • No avanço, os cálculos são feitos no sentido do nó inicial da rede para o nó final da rede. No retorno, o sentido dos cálculos é inverso. • Em cada nó, ou evento, são computados os seguintes valores: • Cedo do Evento • Tarde do Evento

  29. Cálculo de Redes PERT/CPM • O cedo de um evento corresponde à data mais cedo para dar início à execução das atividades que emanam deste evento, contada a partir do início do projeto, considerando-se que todas as atividades que chegam até este evento não sofram atrasos na execução. • O tarde de um evento corresponde à data mais tarde possível para atingir o evento sem que o projeto sofra atrasos.

  30. Cálculo de Redes PERT/CPM • Os valores de cedo e tarde do evento são incluídos na própria rede, junto ao número do evento. Uma forma prática para sua representação é:

  31. Cálculo do Cedo de um Evento • Seja: a: • C (i ) o cedo do evento i • D (i, j ) a duração da atividade (i, j) • Então, durante os cálculos da fase de avanço, os cedos são obtidos através da expressão: • Convenciona-se que para o evento inicial do projeto, i = 1, o cedo seja nulo. Ou seja, • C (1) = 0

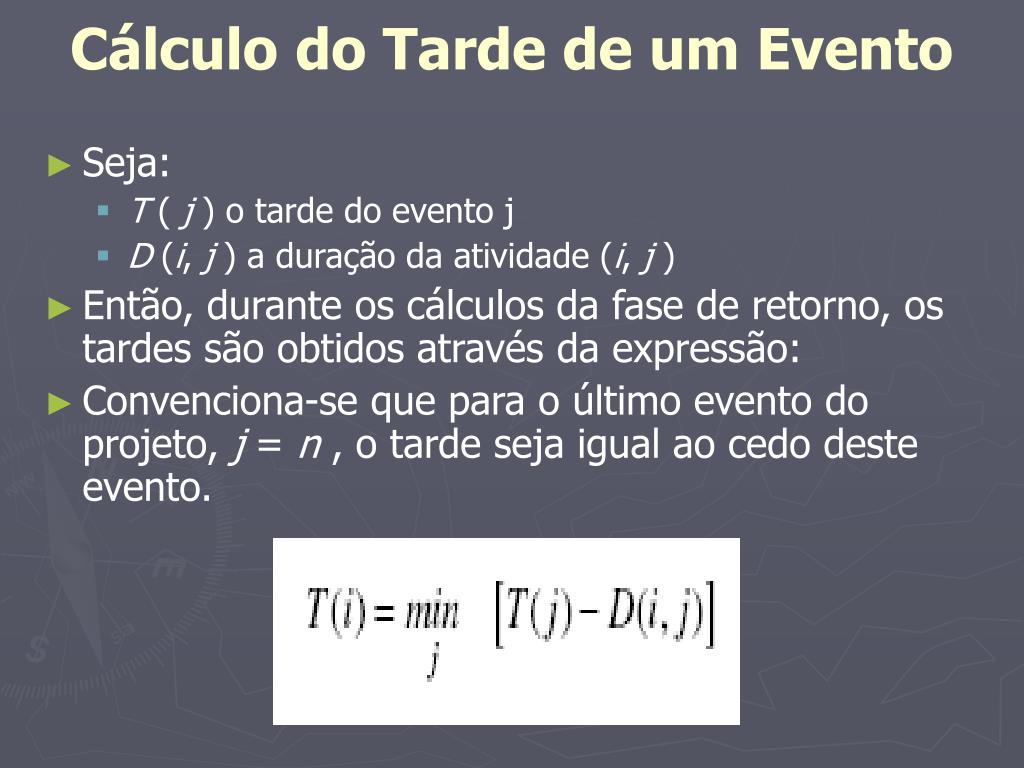

  32. Cálculo do Tarde de um Evento • Seja: • T ( j ) o tarde do evento j • D (i, j ) a duração da atividade (i, j ) • Então, durante os cálculos da fase de retorno, os tardes são obtidos através da expressão: • Convenciona-se que para o último evento do projeto, j = n , o tarde seja igual ao cedo deste evento.

  33. Caminho Crítico e Folgas • As atividades inflexíveis são denominadas críticas, e a cadeia que elas formam denomina-se caminho crítico do projeto. • O caminho crítico é a seqüência de atividades de maior duração do projeto. Há sempre pelo menos um caminho crítico em cada projeto, podendo haver vários. • Caminho crítico é aquele no qual as atividades não tem folga para iniciar nem para terminar.

  34. Caminho Crítico e Folgas • Primeira Data de Início - é a data em que a atividade pode ser iniciada caso as atividades antecessoras foram iniciadas na primeira oportunidade e completadas nas durações estimadas. Ou seja:

  35. Caminho Crítico e Folgas • Última Data de Início - é a data-limite de início de uma atividade para que o projeto não sofra atrasos. Ou seja:

  36. Caminho Crítico e Folgas • Primeira Data de Término - é a data de término considerando que a atividade inicie na PDI (i, j ) e tenha sua duração estimada obedecida. Ou seja:

  37. Caminho Crítico e Folgas • Última Data de Término - é o prazo-limite de término de uma atividade, sob pena de atrasar o projeto. Ou seja:

  38. Caminho Crítico e Folgas • A Folga Total de uma atividade (i, j ) pode ser então determinada pelas relações:

  39. Elaboração do Cronograma • O produto do cálculo da rede é o cronograma do projeto. • Para a elaboração do cronograma é necessário que sejam conhecidas as datas de realização e as folgas das atividades do projeto. • O cronograma é construído sobre um quadro onde uma escala horizontal indica a evolução do tempo. • Inicialmente considera-se as atividades críticas, incluindo-as como linhas contínuas no cronograma.

  40. Elaboração do Cronograma • As atividades não-críticas são incluídas no cronograma, indicando as datas de início mais cedo (PDI) e término mais tarde (UDT) de cada atividade, como datas-limite de execução das mesmas. • Estes limites são unidos por linhas tracejadas, indicando que estas atividades poderão ter sua execução programada dentro deste intervalo, sem que haja prejuízo nas relações de precedência. • Para cada atividade inclui-se ainda duas linhas contínuas de comprimento proporcional à duração da atividade. • A primeira tem início na data de início mais cedo (PDI) e, por construção, tem término na data de término mais cedo (PDT). • A segunda linha contínua tem início na data de início mais tarde (UDI) e final, portanto, na data de término mais tarde (UDT).
