第 12 讲网络管理

计算机系统与网络技术 第12讲网络管理讲课教师：常姗 2014. 6.4

网络管理定义 • 对组成网络的各种软、硬件设施进行综合管理，以充分发挥这些设施的作用 • 主要功能 • 维护网络的正常高效运行 • 即时发现网络故障并进行报告和处理 • 提供各种实施管理的有效辅助工具 • 体现 • 网络服务质量（QoS，Quality of Service）

网络管理体系和标准 • CMIP（Common Management Information Protocol），即公共管理信息协议规范 • OSI制定的系列标准 • 将网络管理的能力进行抽象并映射到OSI参考模型 • 比较复杂 • 用于电信网管理（TMN） • SNMP（Simple Network Management Protocol），即简单网络管理协议 • 简单易行 • 网络管理设备和产品基本上都支持

SNMP协议 • 基本功能 • 监视网络性能、检测分析网络差错和配制网络设备 • 基于UDP协议进行传输 • 版本 • SNMPv1，基本版本 • SNMPv2，增加了批量数据传输 • SNMPv3，增加了管理的安全性

SNMP管理框架 • 组成：SNMP管理者、SNMP代理（Agent）、管理信息库MIB和SNMP协议运行在网络设备中的一个管理进程（设备自带）；监视设备MIB中各管理对象的参数值变化，及时更新MIB库的参数值；响应SNMP管理者管理请求，发送返回数据统一收集Agent数据、发布信息（厂商或第三方开发实现）由多个管理对象组成，用来记录各个管理对象的参数值一收集数据、发布信息为管理者与Agent之间的通信提供规范

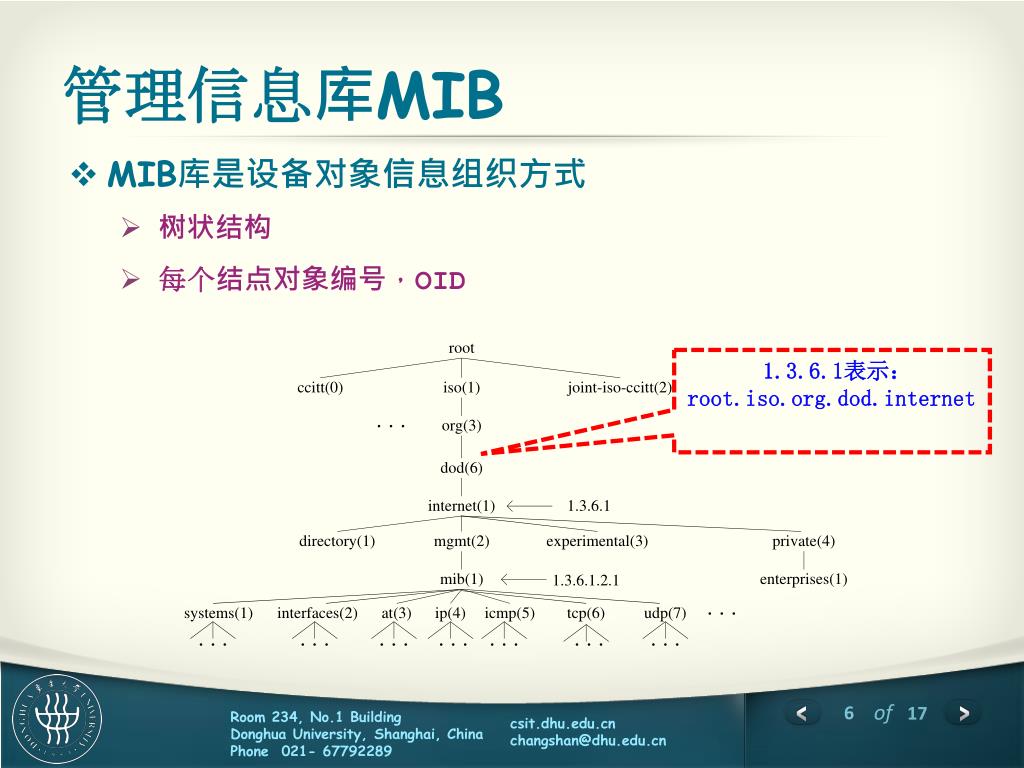

管理信息库MIB • MIB库是设备对象信息组织方式 • 树状结构 • 每个结点对象编号，OID 1.3.6.1表示：root.iso.org.dod.internet

SNMP协议工作模式 • 管理方式 • 主动轮询，管理中心定时向各个被管理对象发出询问，获取其应答信息 • 汇报机制，当被管对象发生了紧急情况时就主动向管理中心汇报 • SNMP协议是一个异步请求/响应协议 • SNMP管理者发出请求后，立刻执行下面的步骤，不会等待代理应答 • 当代理的应答返回后，管理者再进行处理 • 提供四类操作获取设备的OID属性值

RMON • 远程网络监控协议 • 由监控器负责收集子网信息 • 中央管理站点收集汇总适合大规模网络

网管标准 • ISO7498-4 规范 • 五大功能： • 配置管理（Configuration Management） • 性能管理（Performance Management） • 故障管理（Fault Management） • 安全管理（Security Management） • 计费管理（Accounting Management）

配置管理 • 自动发现网络拓扑结构 • 监测网络被管对象的状态

性能管理 • 采集、分析网络对象的性能数据 • 统计网络运行状态信息

故障管理 • 过滤、归并网络事件 • 有效地发现、定位网络故障

安全管理 • 主要任务： • 结合使用用户认证、访问控制、数据传输、数据存储的保密与完整性机制，以保障网络管理系统本身的安全； • 维护系统日志，使系统的使用和网络对象的修改有据可查； • 控制对网络资源的访问。 • 由各类专业网络安全产品实现

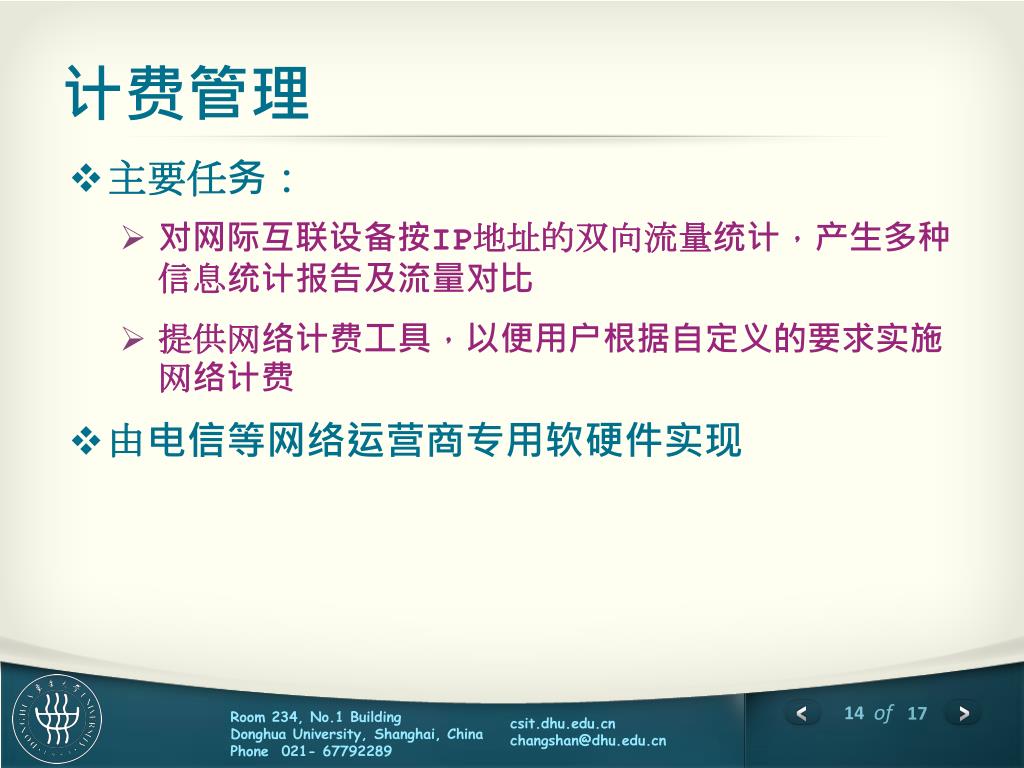

计费管理 • 主要任务： • 对网际互联设备按IP地址的双向流量统计，产生多种信息统计报告及流量对比 • 提供网络计费工具，以便用户根据自定义的要求实施网络计费 • 由电信等网络运营商专用软硬件实现

网络管理系统 • 网络管理系统 • 网络设备厂商提供 • 第三方开发商提供 • 实现配置管理、性能管理、故障管理 • 网络监控和嗅探工具 • 辅助管理命令

网络监控嗅探工具 • 捕获底层网络数据包，网络监控应用软件 • 如：Etheral

辅助管理命令 • 连通性测试程序Ping • 路由跟踪程序Traceroute （Tracert ） • 网络状态命令NetStat • MIBView工具

第 12 讲 网络管理
