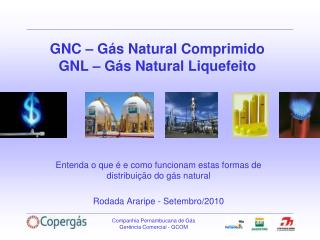

GNC – Gás Natural ComprimidoGNL – Gás Natural Liquefeito

Entenda o que é e como funcionam estas formas de distribuição do gás natural

Rodada Araripe - Setembro/2010

companhia pernambucana de g s coperg s
Companhia Pernambucana de Gás - Copergás

Criada em 17 de setembro de 1992 através da Lei Estadual 10.656/1991, iniciando operações em 1994;

Distribui o Gás Natural em Pernambuco atendendo aos mercados industrial, automotivo, residencial, comercial, termoelétrico e cogeração;

Empresa de economia mista, tem como sócios o Governo do Estado de Pernambuco, a Petrobras Gás S.A. – Gaspetro e a Mitsui – Gás e energia do Brasil;

Detém uma das maiores redes de distribuição do Nordeste, com mais de 430 km de extensão;

Atualmente, a companhia comercializa um volume próximo a 1,1 milhão de metros cúbicos/dia de gás natural.

o que o gnc
O que é o GNC

O gás natural é um combustível que a pressão e temperatura ambiente apresenta-se na forma gasosa e é composto predominantemente (90%) por metano, cuja molécula é formada por um átomo de carbono e quatro de hidrogênio.

Por ser menos denso que o ar o gás natural a pressão atmosférica (1 atm ou 1 bar) “ocupa muito espaço”, sendo necessário reduzir seu volume com o aumento da pressão, para que possa ser acondicionado em cilindros especiais que viabilizem seu transporte e distribuição.

o que o gnc1
O que é o GNC

GNC significa Gás Natural Comprimido e é o termo utilizado para gás natural que foi submetido a altas pressões (tipicamente, 250 bar). O gás natural continua no estado gasoso em todas as fases deste processo de pressurização. Nas condições métricas padrão (20ºC e 1,0 atm), o GNC ocupa 1/270 do volume do gás natural a pressão normal.

Para maximizar a quantidade de gás armazenado dentro de um determinado volume (indicado no tanque de combustível), o gás é pressurizado para pressões muito elevadas e é armazenado em cilindros de armazenamento especializados.

O gás é comprimido utilizando compressores de alta pressão

Compressores de gás a pistão, parafuso rotativo e palhetas rotativas.

por que usar o gnc
Por que usar o GNC

O GNC é um modal de transporte do gás natural e geralmente é usado quando a demanda prevista de gás e a distância ao centro de consumo não viabilizam ainda o alto custo de construção de um gasoduto. Estudos indicam que demandas de até 150.000 m³/dia e distâncias até 200 km o GNC é a solução mais econômica.

gnc modos de fornecimento
GNC - MODOS DE FORNECIMENTO

Existem dois modos de fornecimento para o GNC:

1)O transporte é ponto a ponto, da estação compressora até o cliente final.

2) Neste outro modo de fornecimento há uma substituição de parte do gasoduto pelo transporte do GNC até uma rede distrital de distribuição de gás natural aos clientes finais.

como que funciona um sistema de gnc
Como é que funciona um sistema de GNC

Esquema de distribuição da GALILEO

Atualmente em média, um caminhão de 40 toneladas consegue transportar 5.700 m³ de GNC

elementos constituintes do sistema de gnc
Elementos constituintes do sistema de GNC

Carreta industrial, Carreta para GNV, Compressor, Descompressor e Central de Distribuição.

o gnc gnl em pernambuco
O GNC/GNL em Pernambuco

Em Pernambuco o Governo do Estado isentou de ICMS o fornecimento de Gás Natural a indústrias não atendidas pela rede de distribuição da Copergás.

o gnc em pernambuco
O GNC em Pernambuco

Alcance dos municípios atendidos pelos caminhões de GNC - 200 KM de Raio de Caruaru

Central de Distribuição de Caruaru

Gasoduto Recife – Caruaru 120 km

Distâncias de Caruaru

slide14

PROJETO COPERGÁS

Desenvolvimento do mercado de gás natural do polo gesseiro de Pernambuco

o que o gnl
O que é o GNL
  • GNL significa Gás Natural Liquefeito e é o termo utilizado para o gás natural transformado em liquido que por meio da redução de sua temperatura a -165ºC, à pressão atmosférica normal.
  • Nas condições métricas padrão (20ºC e 1,0 atm), o GNL ocupa 1/600 do volume do gás natural em estado gasoso.
  • O GNL é um modal de transporte do gás natural e geralmente é usado quando a demanda prevista de gás e a distância ao centro de consumo não viabilizam ainda o alto custo de construção de um gasoduto. Estudos indicam que demandas a partir de 50.000 m³/dia e distâncias até 900 km o GNL é a solução mais econômica.
slide16

DESCRIÇÃ

  • OBJETIVO
    • Atender mercado de gás natural da região do Araripe – PE, compreendido pelo PoloGesseiro, mercado industrial e veicular (GNV)
  • DISTANCIA / ROTA: Recife Caruaru Araripina
  • ETAPAS:
    • 1ª. Fase: volume: 30.000 m3/dia; prazo: 2010 (1,5 ano); modal : GNC
    • 2ª.Fase: volume: 60.000 m3/dia: prazo: 2012 (10 anos): modal: GNL
    • 3ª. Fase: volume: 200.000 m3/dia: prazo: 2017 (10 anos): modal GNL

138 km

550 km

slide17

GNC

DESCRIÇAO DO GNC

1a. Fase - GNC

Compressão

2 compressores

30 mil m3/d

30 Kgf/cm2 240 Kgf/cm2

Transporte

8 carretas dedicadas (6.000 m3)

  • Entrega para industrias
  • Painéis de descompressão 240 Kgf/cm2 2 Kgf/cm2
  • Operação da Transportadora
  • Previsão de início dos testes em 30 dias
slide18

GNL

DESCRIÇAO DO PROJETO

2a. Fase – GNL – 60.000 m3/dia

Liquefação

20.000 ton/ano = 68.000 m3/dia

Estocagem: 300.000 m3 (5 dias)

Revaporização (REGAS)

100.000 m3

Estocagem tanque 180.000 m3 (3 dias)

Transporte

4 carretas dedicadas (30.000 m3)

  • Operação da Transportadora
  • Rede da COPERGAS
slide19

GNL

DESCRIÇAO DO PROJETO

3a. Fase – GNL – 200.000 m3/dia

100.000 ton/ano

Liquefação

20.000 ton/ano

68.000 m3/dia

Liquefação

40.000 ton/ano

137.000 m3/dia

100.000 ton/ano

Estocagem: 1 tanque de 300 m3 + 1 tanque de 700.000 m3 (5 dias)

Revaporização (REGAS)

Estocagem 1 tanques de 600.000 m3 + 1 tanque de 420.000 m3 (3dias)

Transporte

13 carretas dedicadas (30.000 m3)

  • Operação da Traansportadora
  • Rede da COPERGÁS
o gnl em pernambuco
O GNL em Pernambuco

Alcance dos municípios atendidos pelos caminhões de GNL - 900 KM de Raio de Caruaru

Central de Distribuição de Caruaru

Gasoduto Recife – Caruaru 120 km

Distâncias de Caruaru

slide21

OBRIGADO

Companhia Pernambucana de Gás

GCOM – Gerência Comercial

Fernando Pimentel Filho

0800-2812002 – www.copergas.com.br
