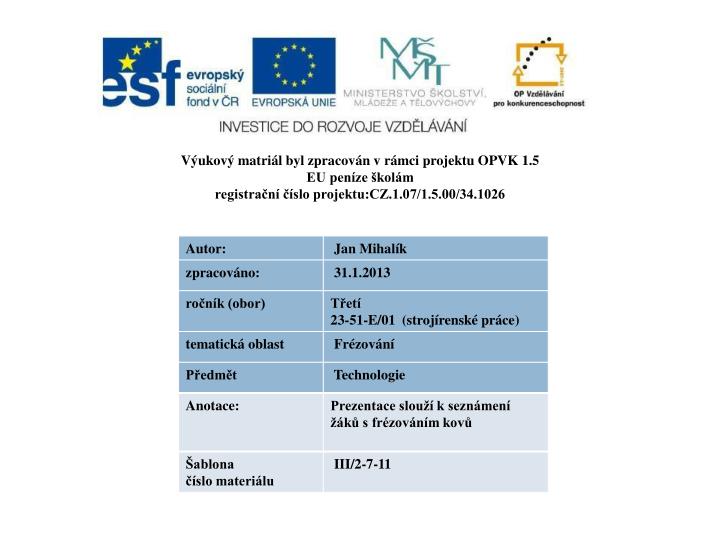

  1. Výukový matriál byl zpracován v rámci projektu OPVK 1.5EU peníze školámregistrační číslo projektu:CZ.1.07/1.5.00/34.1026

  2. Frézování • Frézováníje strojní třískové obrábění kovůvícebřitýmnástrojem, kde hlavní pohyb (rotační) koná nástroj a vedlejší pohyb (přísuv, posuv) obrobek. Klasicky probíhá ve třech osách, ve více než třech osách pracují více-osá obráběcí centra. Frézovací stroj se nazývá frézka, frézovací nástrojfréza. Frézování se dělí na sousledné, kdy se nástroj otáčí ve směru pohybu stolu s obrobkem a nesousledné kdy je tomu opačně.

  3. Nástroje pro frézování Frézy – rozdělení: Podle umístění břitů: • válcové – břity na válcové (obvodové) ploše • čelní – břity na válcové a čelní ploše • kotoučové – břity na válcové a obou čelních plochách, pro drážky • kuželové – břity na jedné nebo dvou kuželových plochách • tvarové – břity na tvarových plochách (úhlové, rádiusové frézy) • na závity, frézy na ozubení,…) Podle tvarů zubů: • s frézovanými zuby (brousí se na hřberu) • s podsoustruženými zuby (brousí se na čele)

  4. Upínání nástrojů • na trn – dlouhý, krátký, nástrčné frézy, frézovací hlavy • do sklíčidla s upínací kleštinou (do upínacího pouzdra) • do vřetene – frézy s kuželovou stopkou (přímo, s redukcí) • letmé upnutí – stopkové frézy (vřeteno, upínací pouzdro) • závěsné upnutí – nástrčné válcové a kotoučové frézy

  5. Upínání obrobků: Obrobek se upíná na pracovní stůl frézky, nesmí být upínací silou deformován. Upínací přípravky Svěrák Upínky se šrouby a opěrkami

  6. Práce na frézkách • frézování rovinných ploch – válcové, čelní frézy, frézovací hlavy • přímé drážky – kotoučové frézy (drážkové hřídele) čelní stopkové frézy (pro pero) • šroubovité drážky (u vrtáků) • zkosení hran – úhlové frézy • obecně zakřivené plochy – tvarové stopkové frézy (kopírovací zařízení) • složité rovinné tvary – skládané frézy

  7. Druhy frézek • Konzolové frézky – nejpoužívanější, pro menší a střední obrobky vodorovné konzolové frézky vřeteno uloženo horizontálně • obrábění rovinných ploch, drážek • frézování šroubových drážek – pomocí univerzálního dělicího přístroje • Rovinné frézky • obrábění větších rovinných ploch • vřeteník – svislý pohyb po stojanu • obrábění velkých a těžkých obrobků (vodorovné, svislé, šikmé plochy) • tuhá konstrukce stroje • Stolové frézky • tuhé stojany – větší výkon, frézování větších součástí • Speciální frézky • frézky na ozubení, na závity, na drážky, na vačky • kopírovací frézky (čidlo se dotýká modelu – má tvar hotového obrobku,

  8. Otázky: Frézování je strojní třískové obrábění kovůvícebřitýmnástrojem Co je to frézování? Frézy - čelní, válcové, tvarové, kotoučové, kuželové, na závity Nástroje pro frézování Upínání nástrojů Na trn, do sklíčidla, do vřetene, letmé, závěsné Do svěráku, upínkami, do přípravku Upínání obrobků Rovinné plochy, drážky, zkosení hran, zakřivené plochy Práce na frézkách Druhy frézek Konzolové, rovinné, stolové, speciální

  9. Odkazy: cs.wikipedia.org/wiki/Frézování‎ strojirenstvi-frezovani.blogspot.com www.sandv- IMAGES.GOOGLE.COM/ BOTHE, Otakar. Strojírenská Technologie IV. druhé. Praha: SNTL, 1986. cs.wikipedia.org
