18.ОБРАДА БУШЕЊЕМ. Овим поступком врши се обрада рупа и отвора резањем.Машине за бушење (бушилице) користе се за појединачну и серијску производњу. Кретања: 1.обрадак - нема кретања 2.алат -главно кружно(обртно) помоћно праволинијско. A лат и прибор. 1.Бургије (ЈУС К.Д3.001-063 ).
E N D

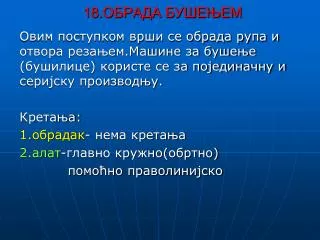

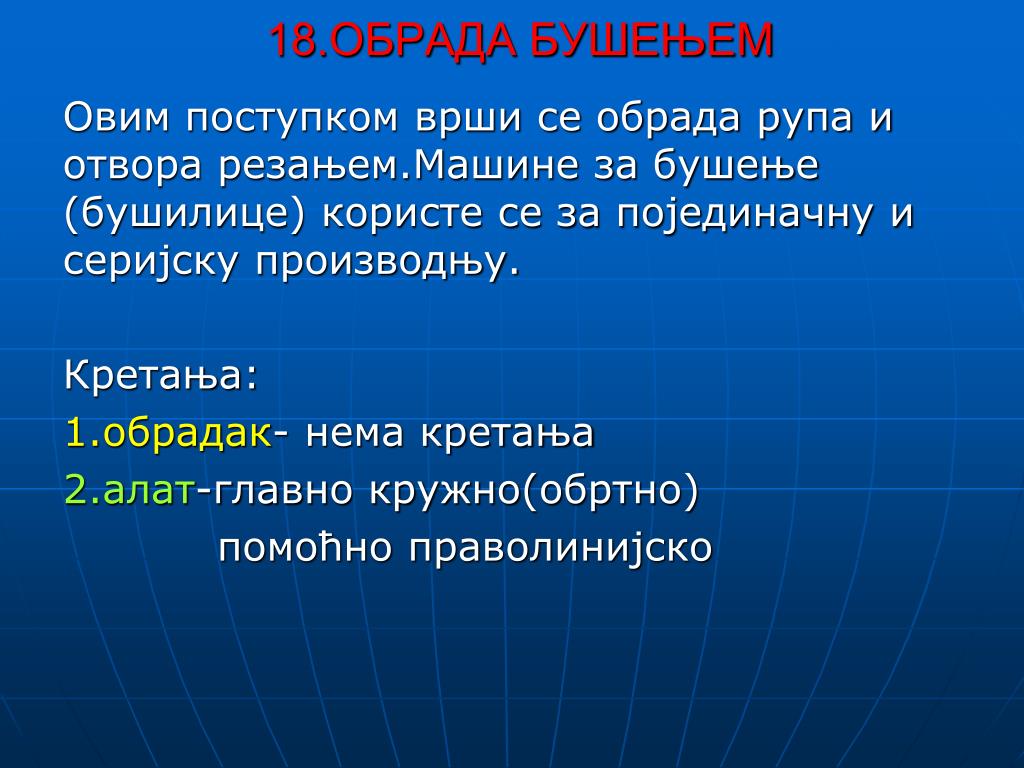

18.ОБРАДА БУШЕЊЕМ Овим поступком врши се обрада рупа и отвора резањем.Машине за бушење (бушилице) користе се за појединачну и серијску производњу. Кретања: 1.обрадак- нема кретања 2.алат-главно кружно(обртно) помоћно праволинијско

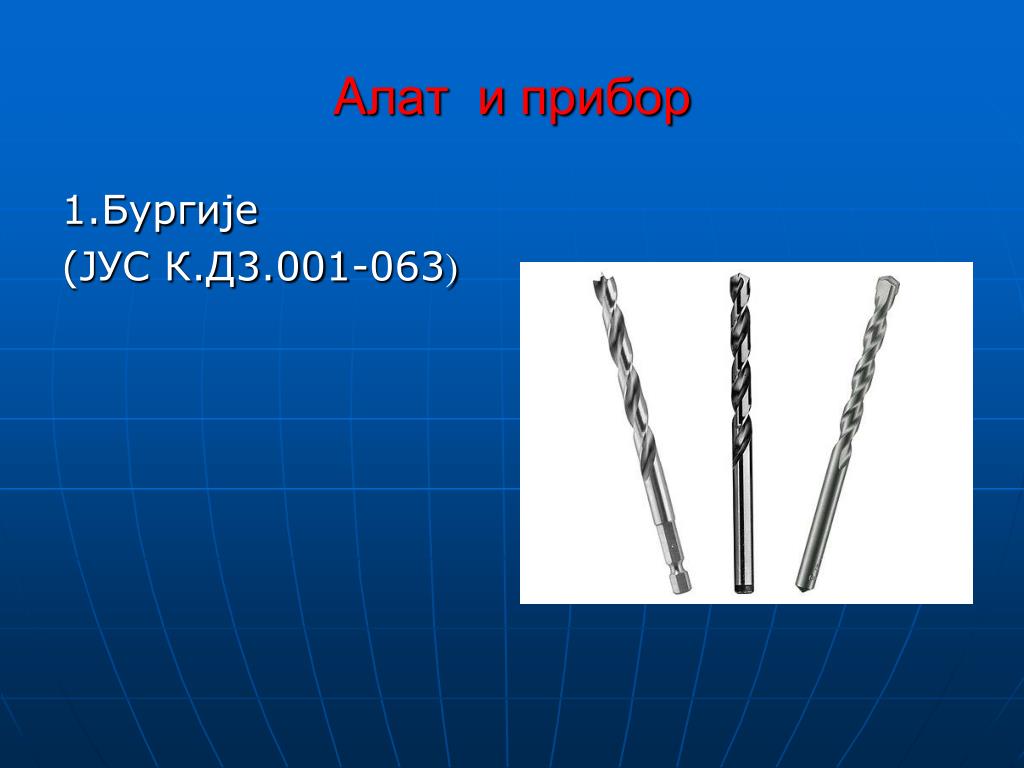

Aлат и прибор 1.Бургије (ЈУС К.Д3.001-063)

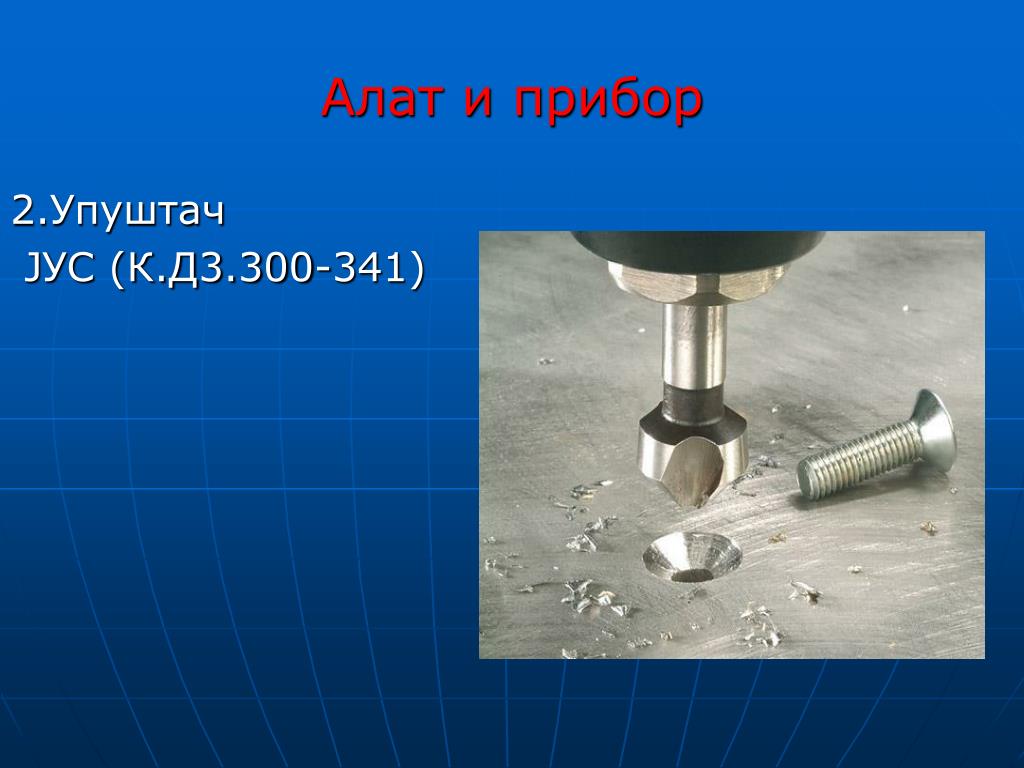

Алат и прибор 2.Упуштач ЈУС (К.Д3.300-341)

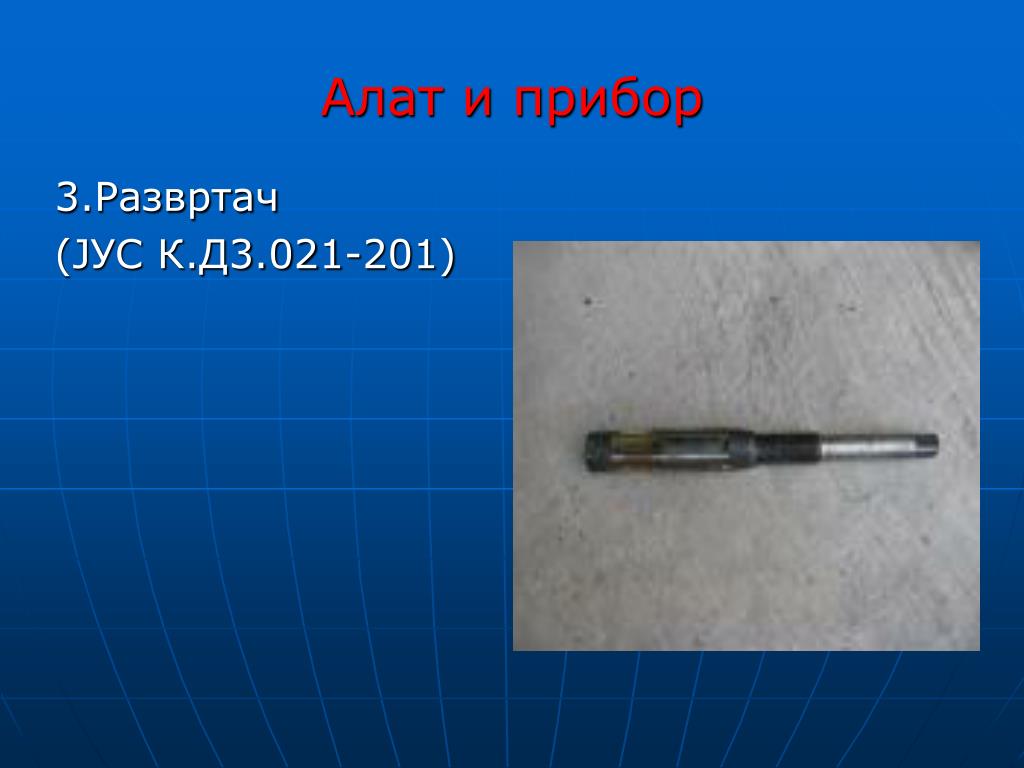

Алат и прибор 3.Развртач (ЈУС К.Д3.021-201)

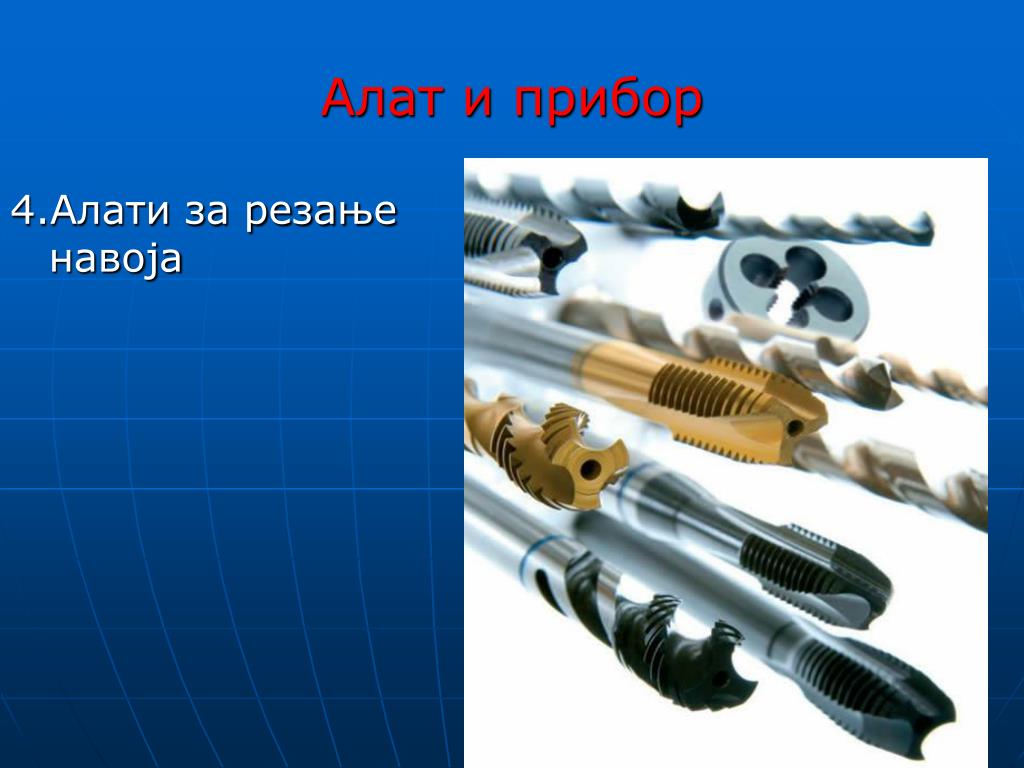

Алат и прибор 4.Алати за резање навоја

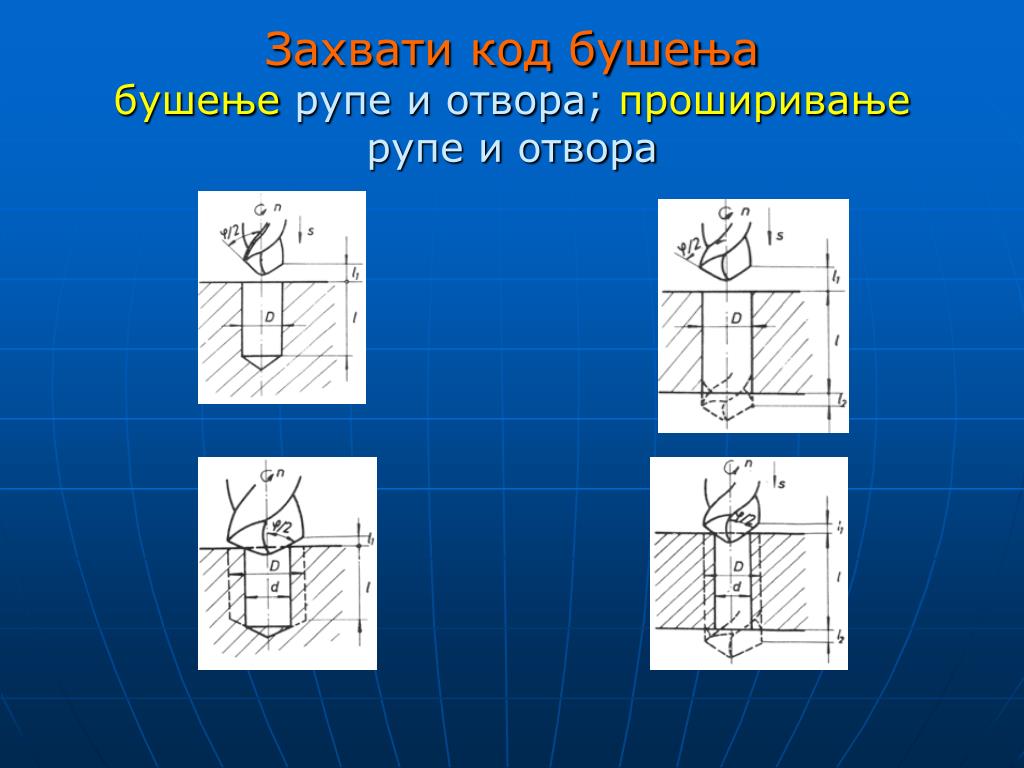

Захвати код бушењабушење рупе и отвора; проширивање рупе и отвора

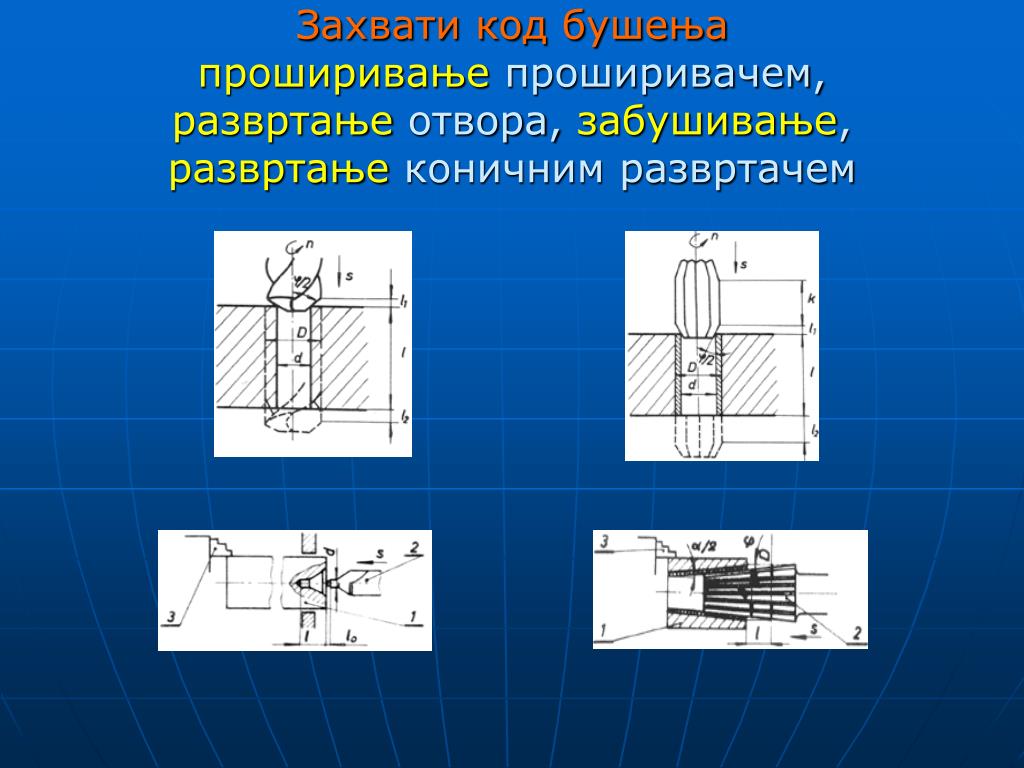

Захвати код бушењапроширивање проширивачем,развртање отвора, забушивање, развртање коничним развртачем

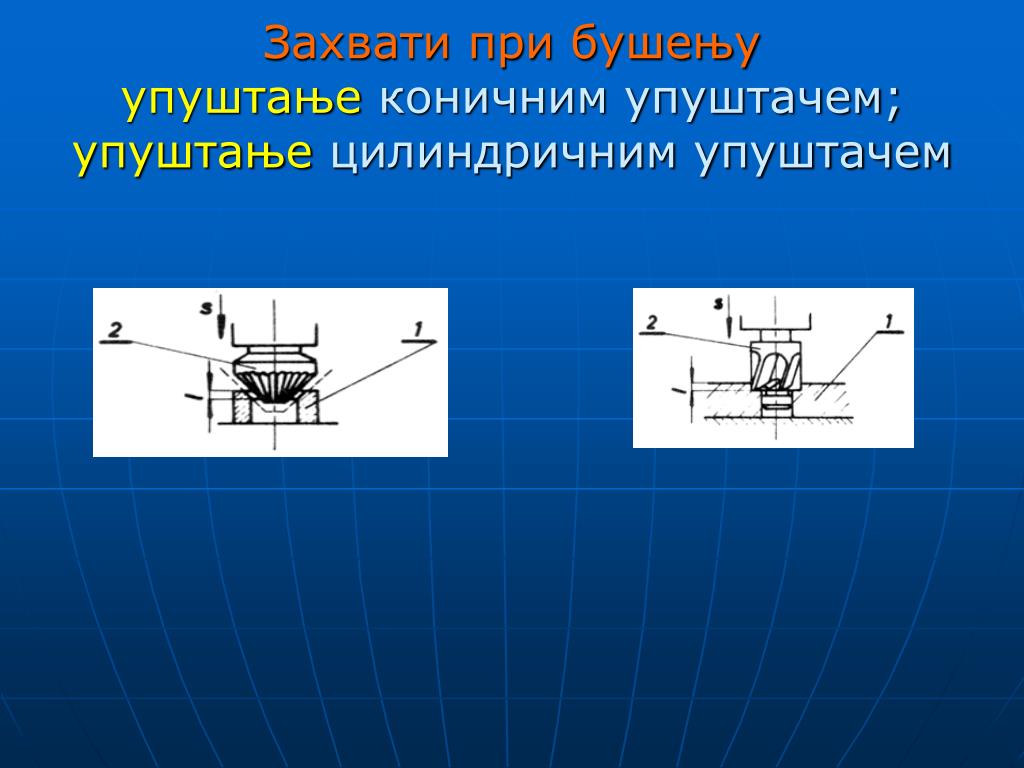

Захвати при бушењуупуштање коничним упуштачем;упуштање цилиндричним упуштачем

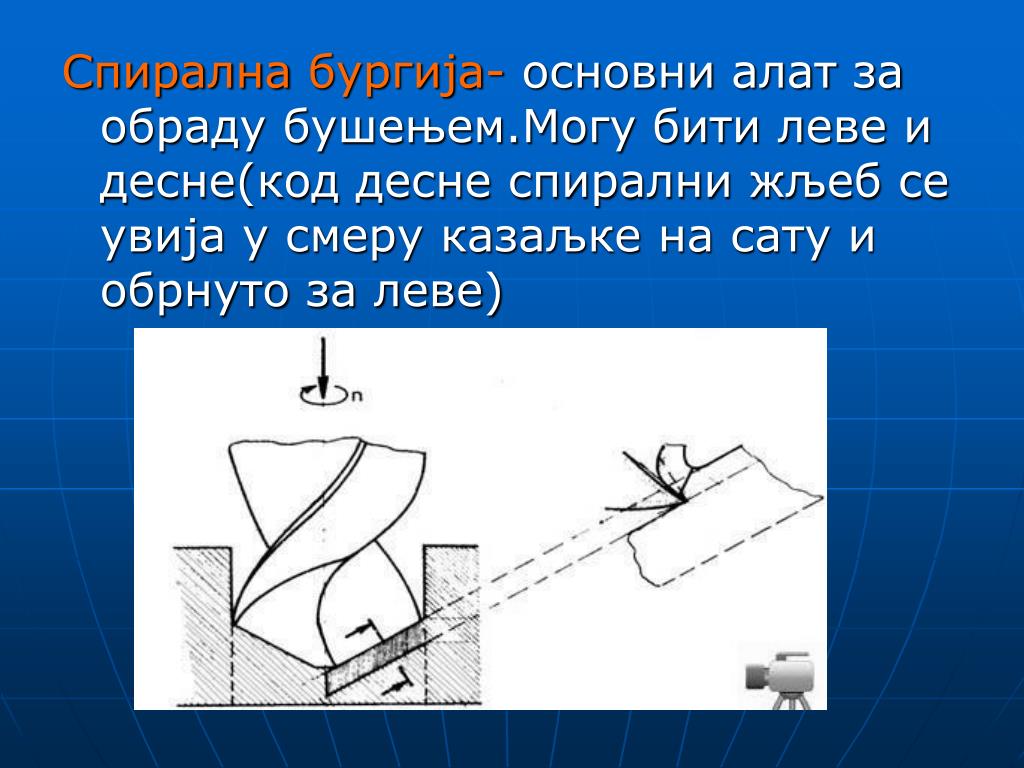

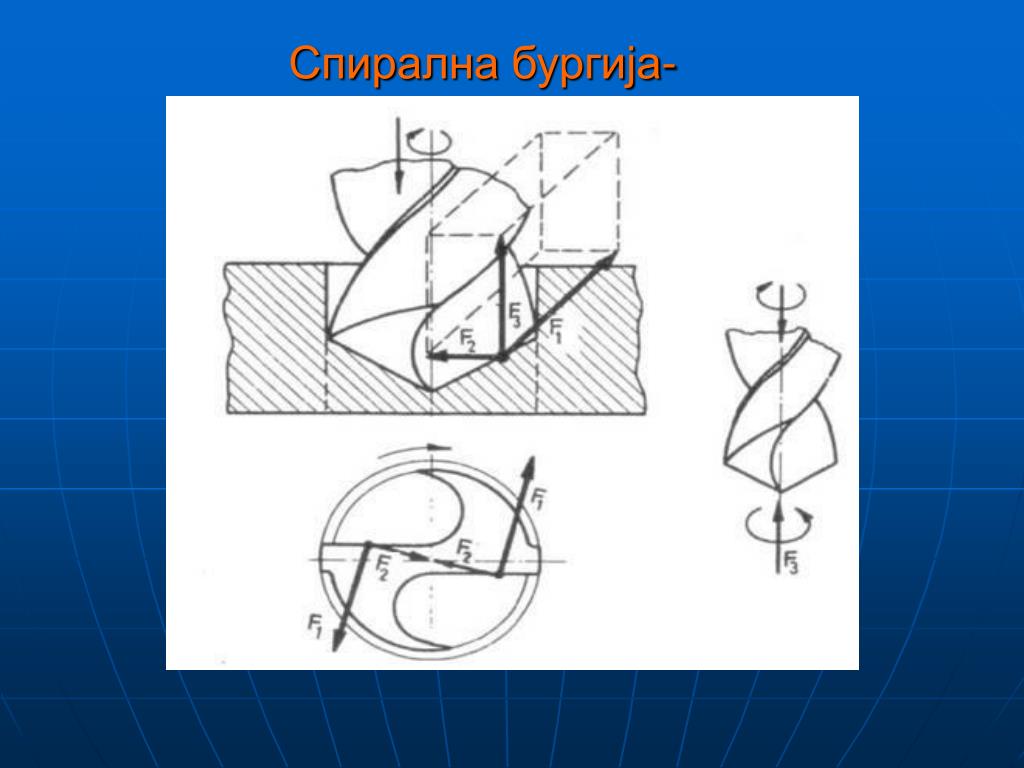

Спиралнабургија- основни алат за обраду бушењем.Могу бити леве и десне(код десне спирални жљеб се увија у смеру казаљке на сату и обрнуто за леве)

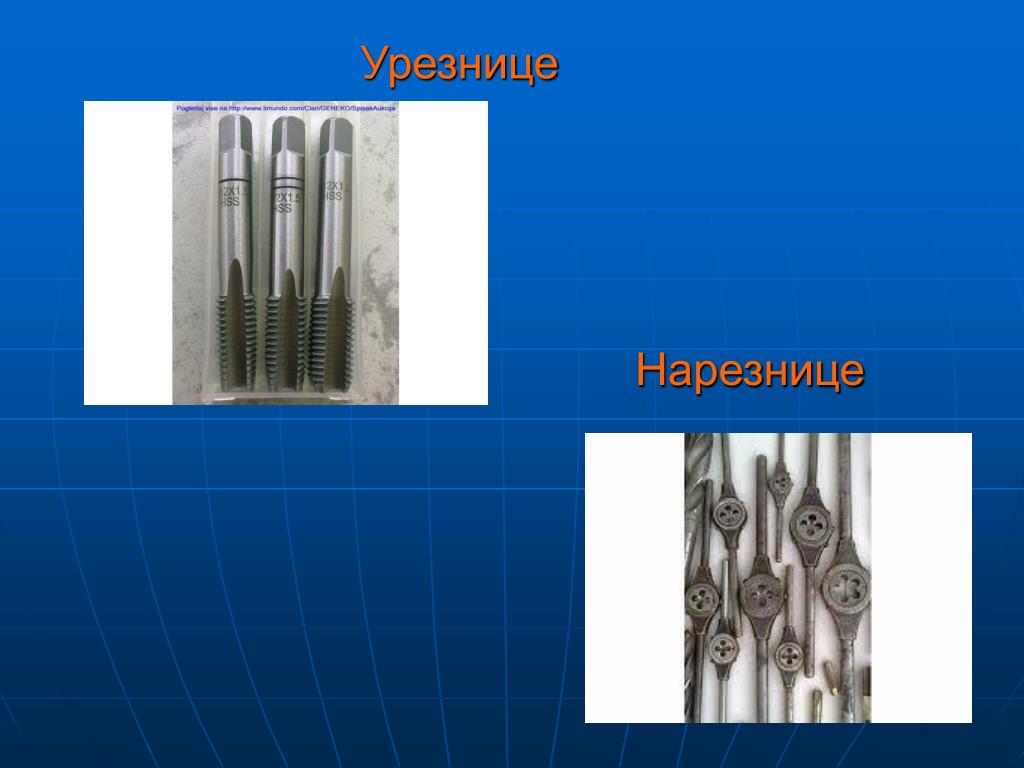

Урезнице Нарезнице

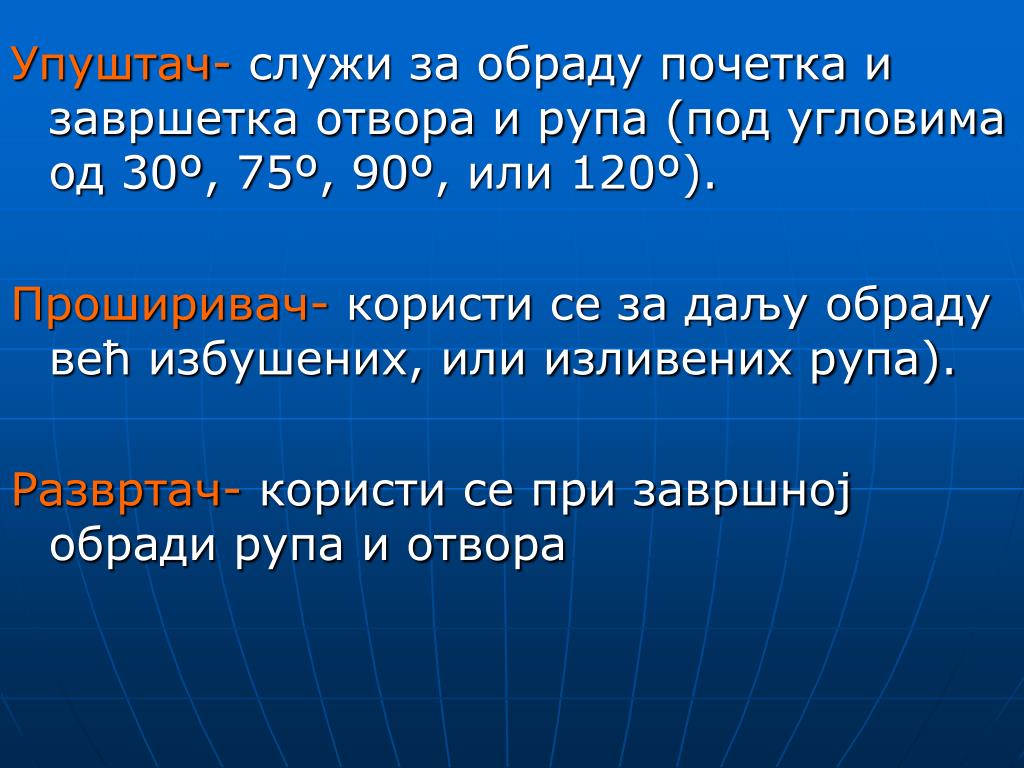

Упуштач- служи за обраду почетка и завршетка отвора и рупа (под угловима од 30º, 75º, 90º, или 120º). Проширивач- користи се за даљу обраду већ избушених, или изливених рупа). Развртач- користи се при завршној обради рупа и отвора

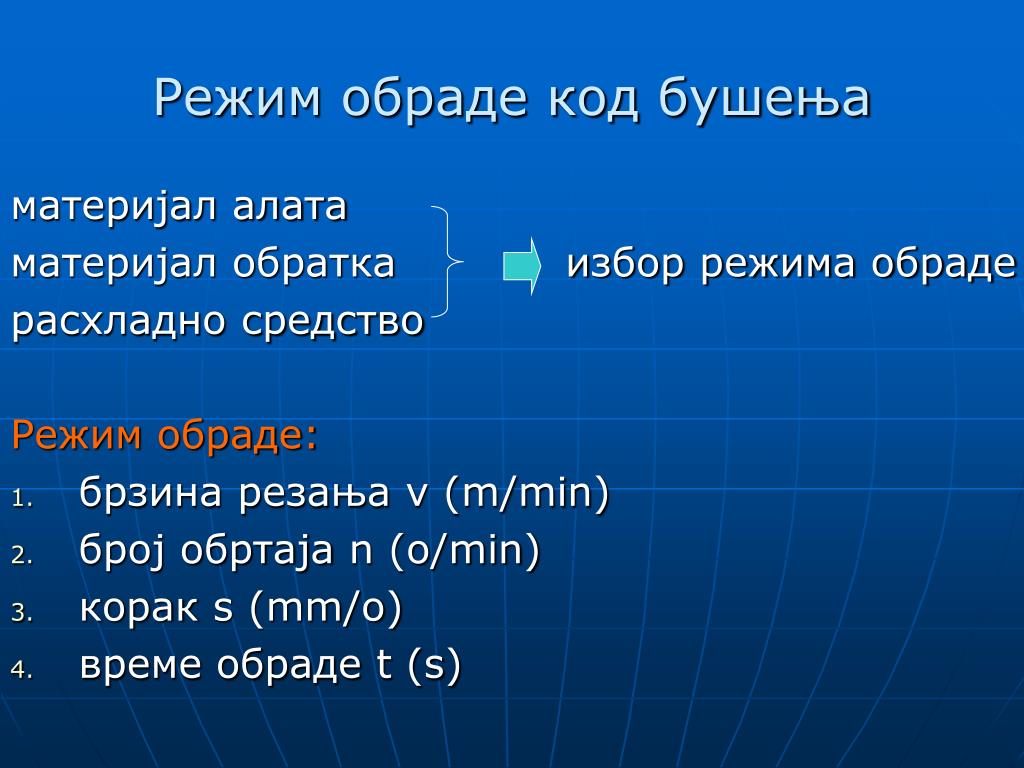

Режим обраде код бушења материјал алата материјал обратка избор режима обраде расхладно средство Режим обраде: • брзина резања v (m/min) • број обртаја n (o/min) • корак s (mm/o) • време обраде t (s)

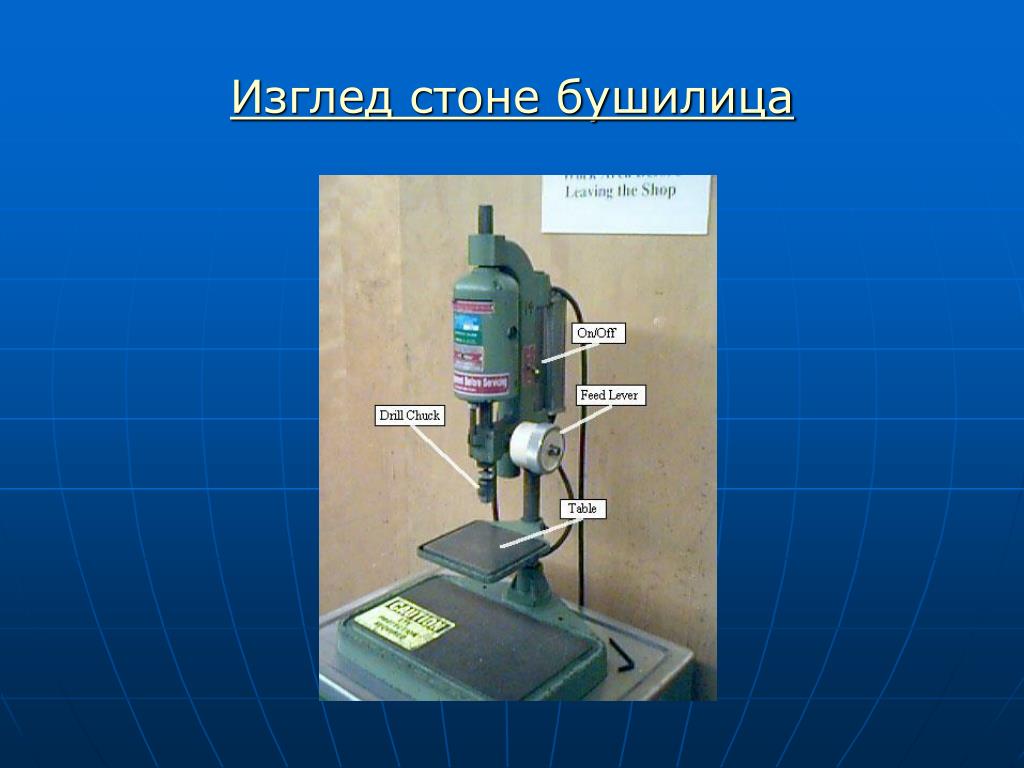

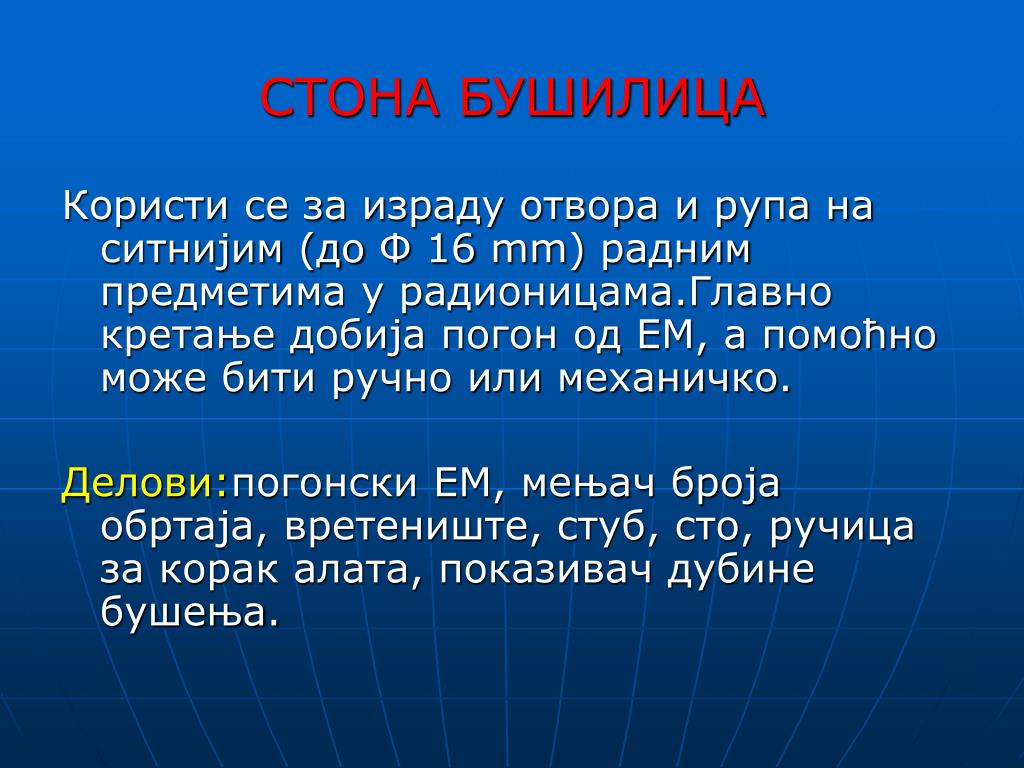

СТОНА БУШИЛИЦА Користи се за израду отвора и рупа на ситнијим (до Φ 16 mm) радним предметима у радионицама.Главно кретање добија погон од ЕМ, а помоћно може бити ручно или механичко. Делови:погонски ЕМ, мењач броја обртаја, вретениште, стуб, сто, ручица за корак алата, показивач дубине бушења.

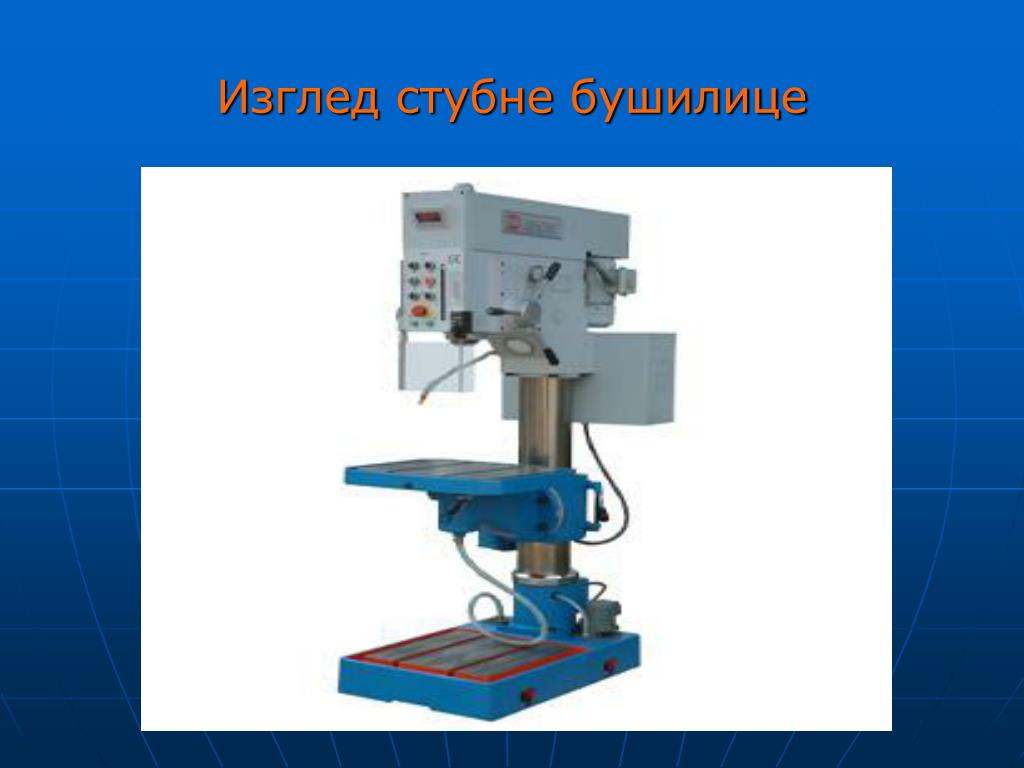

Стубна бушилица Истог је типа као и стона бушилица, само је већих димензија. Делови: Постоље, сто, носач главног вретена који је померљив по стубу, ручица за помак. Главно кретање се остварује помоћу степенастог, или континуираног преносника, а помоћно је ручно, или аутоматско.

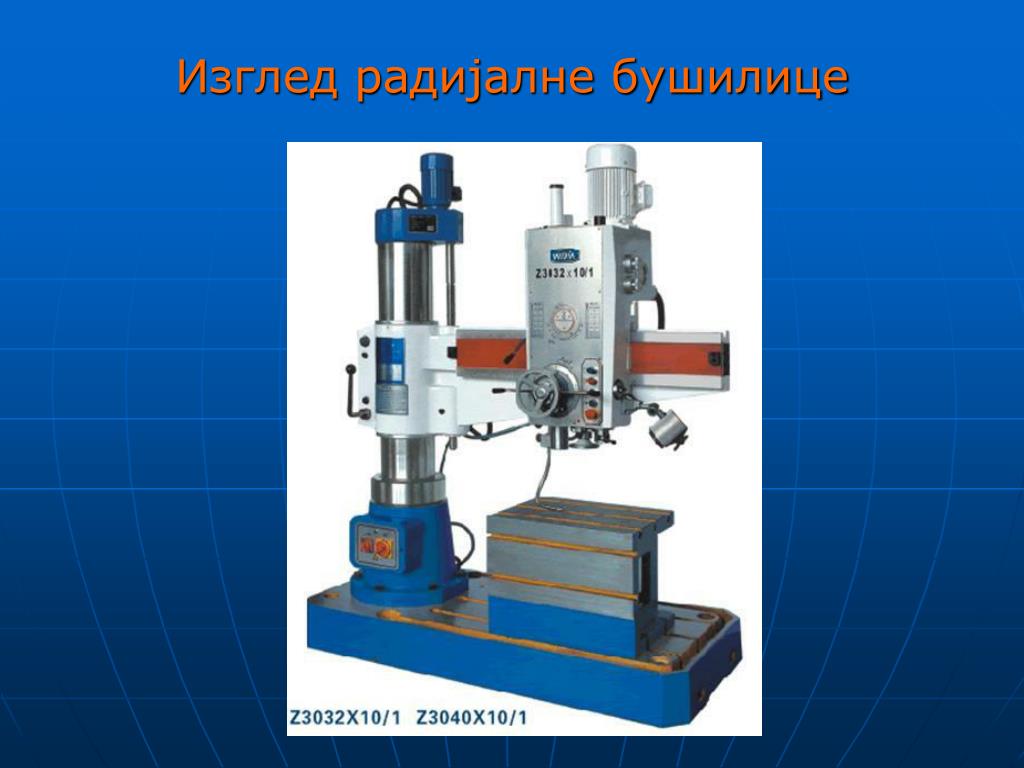

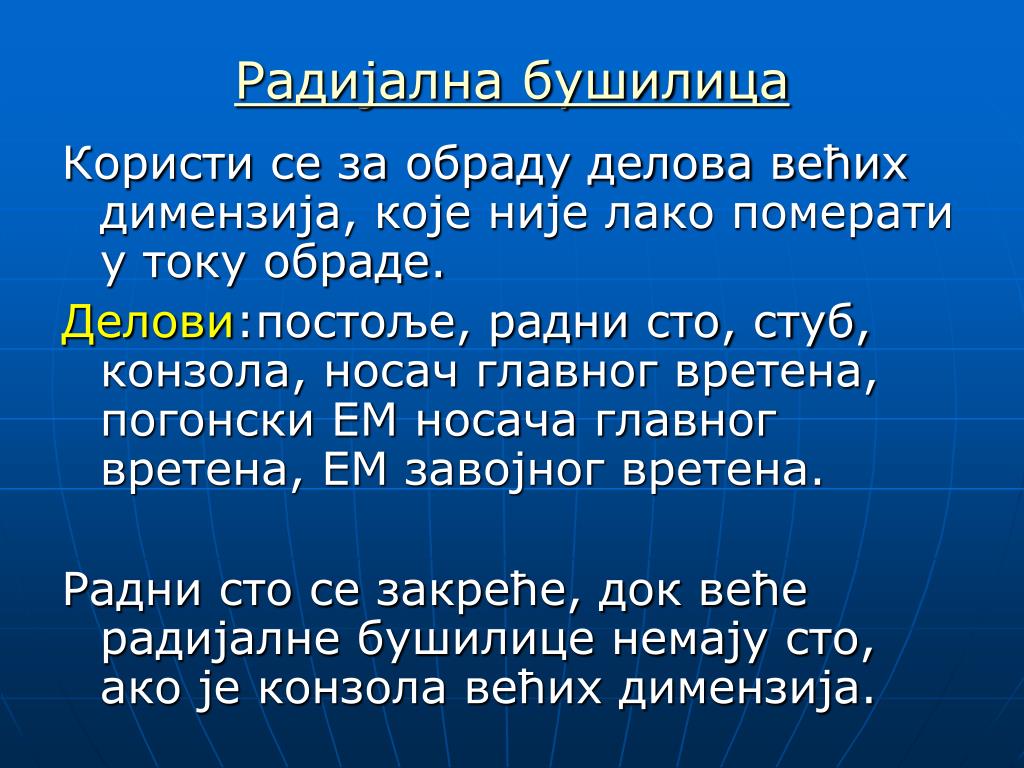

Радијална бушилица Користи се за обраду делова већих димензија, које није лако померати у току обраде. Делови:постоље, радни сто, стуб, конзола, носач главног вретена, погонски ЕМ носача главног вретена, ЕМ завојног вретена. Радни сто се закреће, док веће радијалне бушилице немају сто, ако је конзола већих димензија.

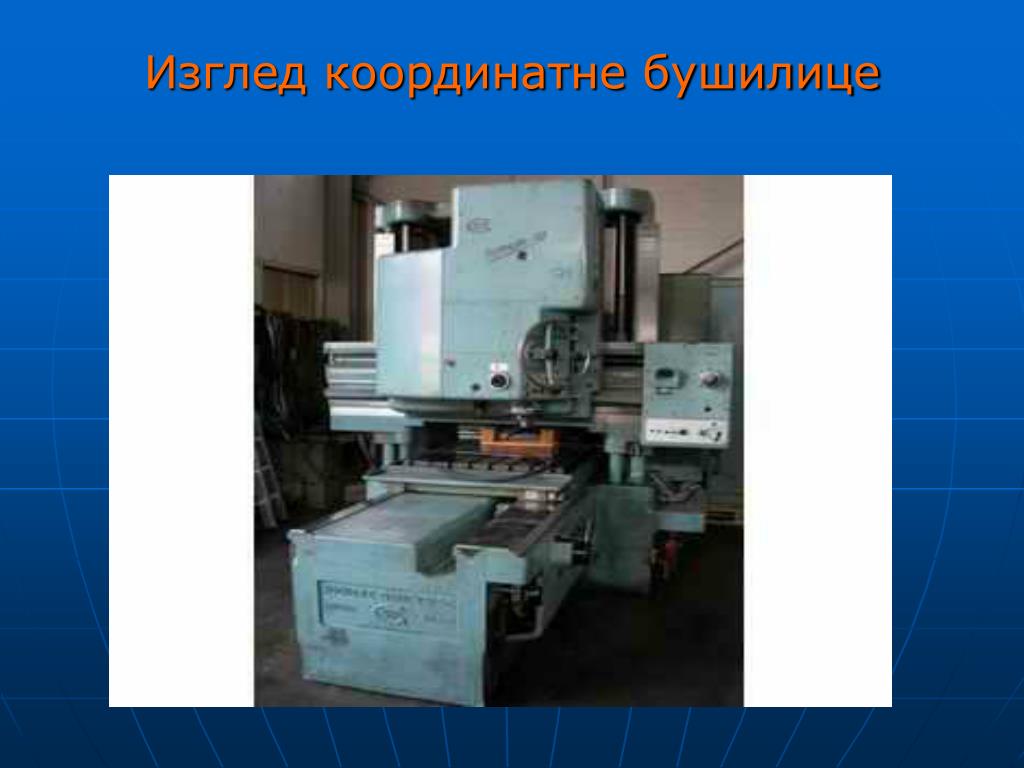

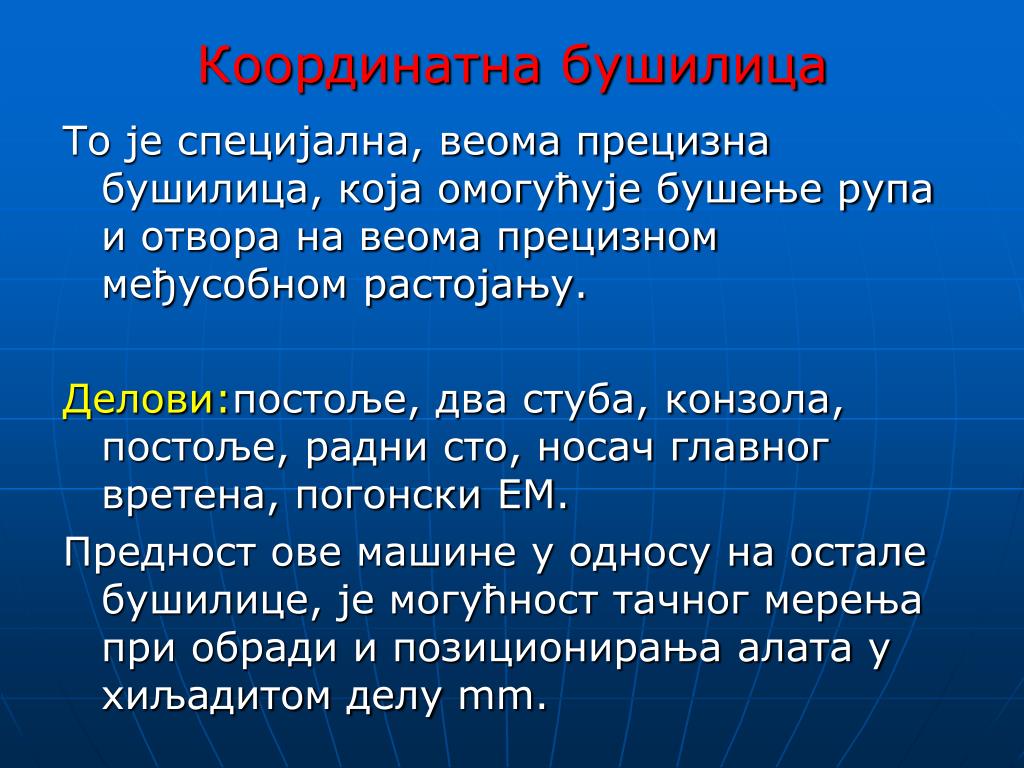

Координатна бушилица То је специјална, веома прецизна бушилица, која омогућује бушење рупа и отвора на веома прецизном међусобном растојању. Делови:постоље, два стуба, конзола, постоље, радни сто, носач главног вретена, погонски ЕМ. Предност ове машине у односу на остале бушилице, је могућност тачног мерења при обради и позиционирања алата у хиљадитом делу mm.

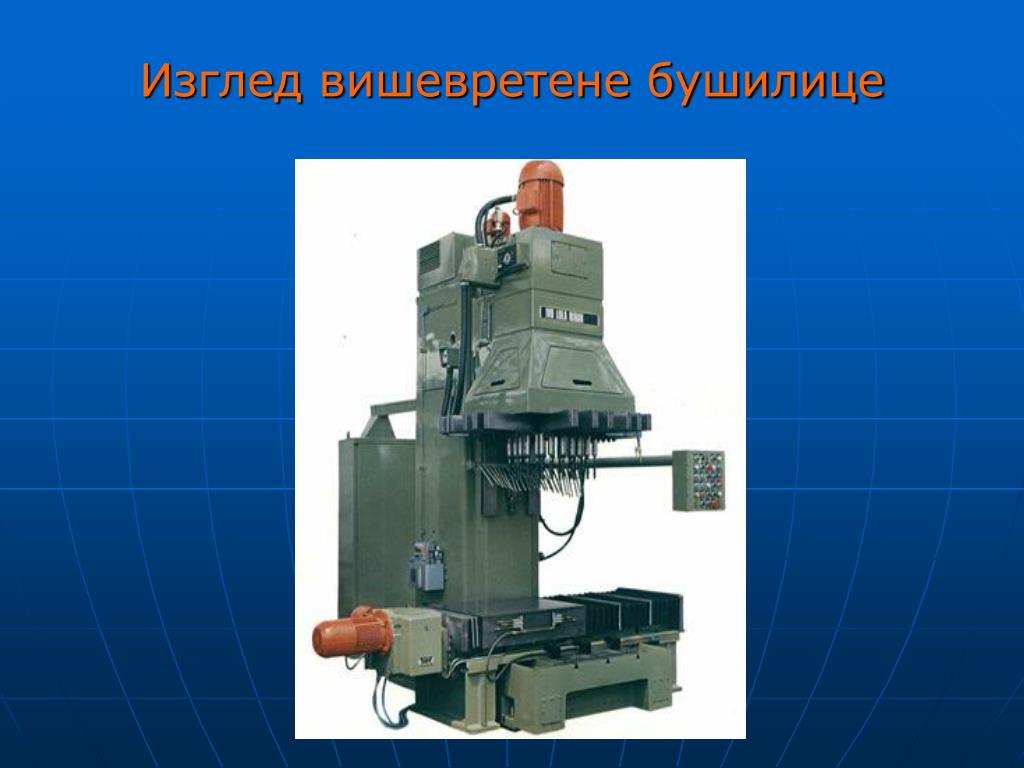

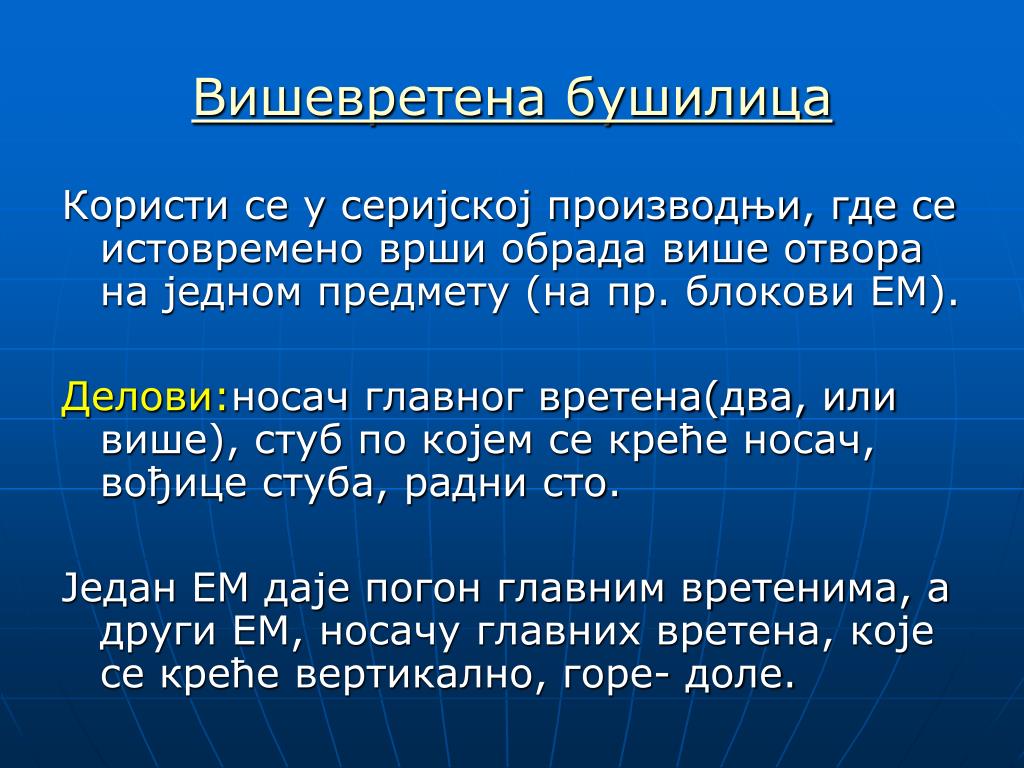

Вишевретена бушилица Користи се у серијској производњи, где се истовремено врши обрада више отвора на једном предмету (на пр. блокови ЕМ). Делови:носачглавног вретена(два, или више), стуб по којем се креће носач, вођице стуба, радни сто. Један ЕМ даје погон главним вретенима, а други ЕМ, носачу главних вретена, које се креће вертикално, горе- доле.
