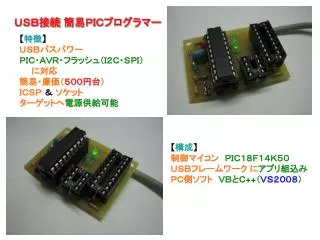

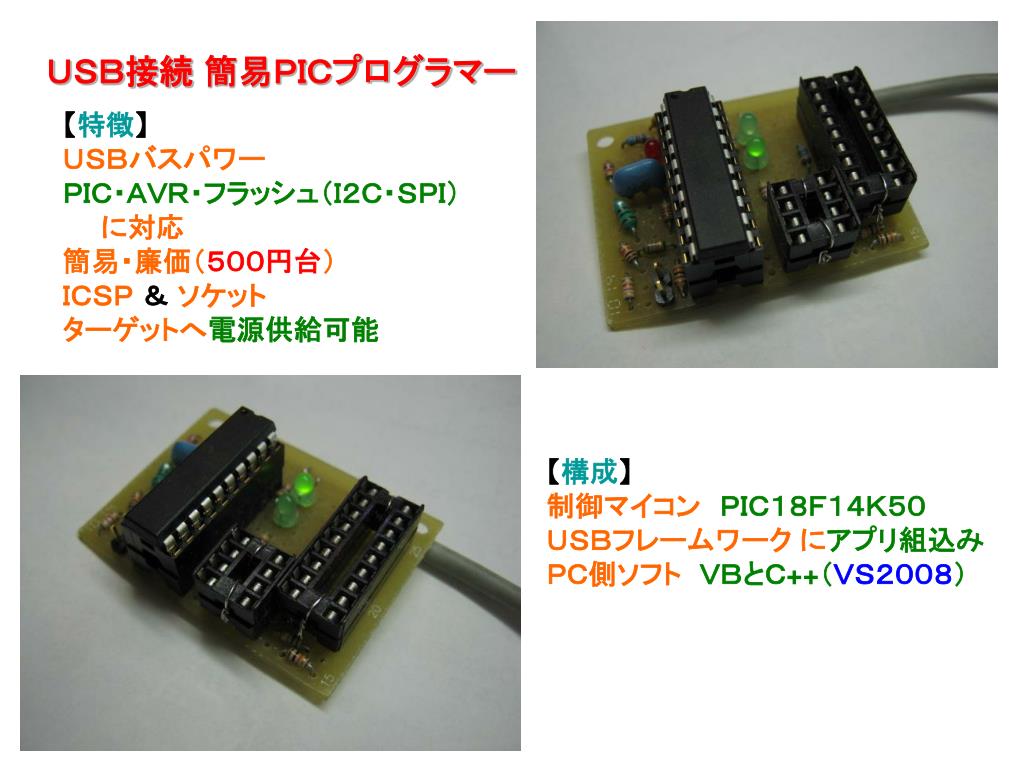

  1. ＵＳＢ接続 簡易ＰＩＣプログラマー 【特徴】 ＵＳＢバスパワー ＰＩＣ・ＡＶＲ・フラッシュ（Ｉ２Ｃ・ＳＰＩ） に対応 簡易・廉価（５００円台） ＩＣＳＰ ＆ ソケット ターゲットへ電源供給可能 【構成】 制御マイコンＰＩＣ１８Ｆ１４Ｋ５０ ＵＳＢフレームワーク にアプリ組込み ＰＣ側ソフトＶＢとＣ++（ＶＳ２００８）

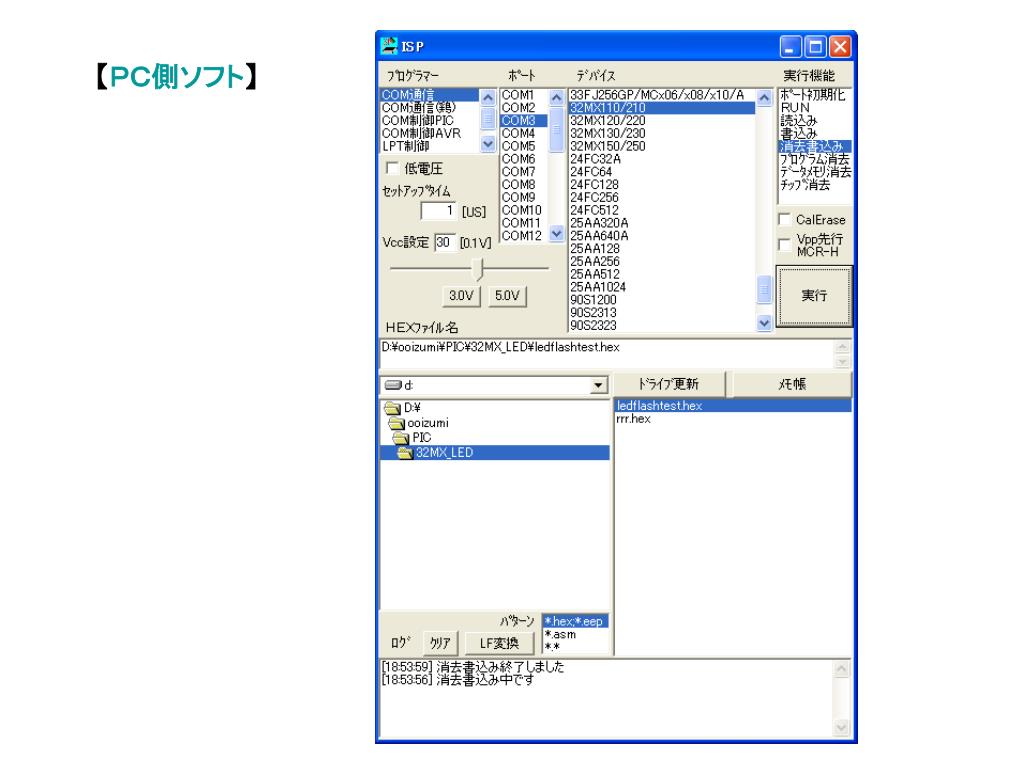

  2. 【ＰＣ側ソフト】

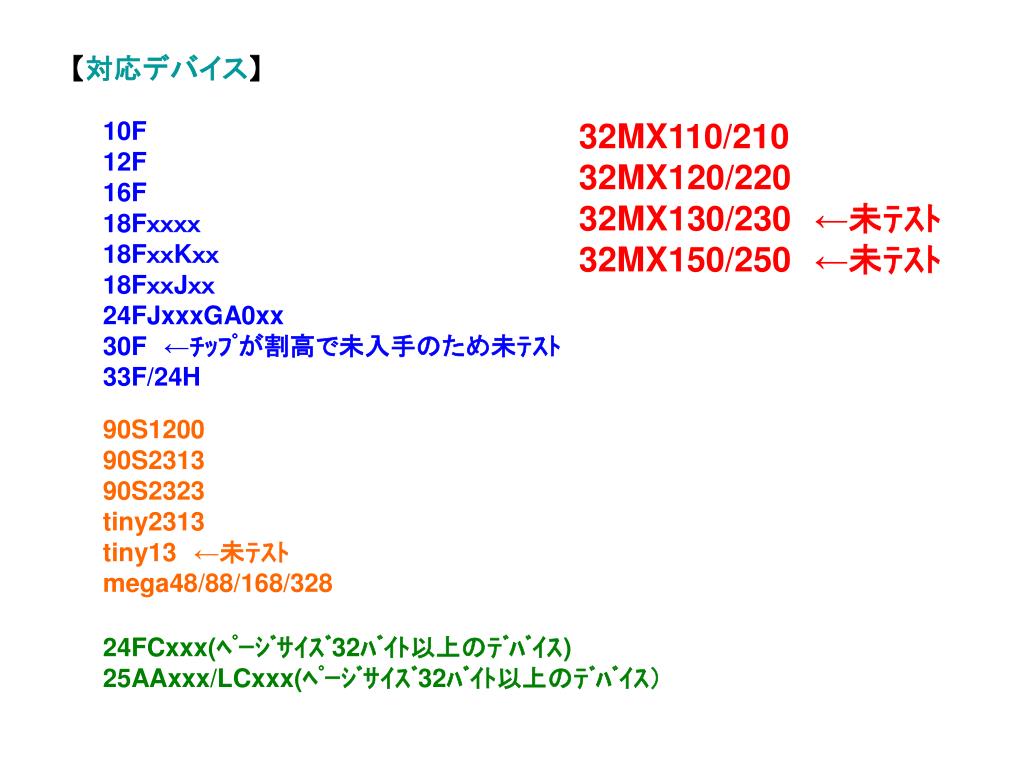

  3. 【対応デバイス】 10F 12F 16F 18Fｘｘｘｘ 18FｘｘKｘｘ 18FｘｘJｘｘ 24FJxxxGA0xx 30F　←ﾁｯﾌﾟが割高で未入手のため未ﾃｽﾄ 33F/24H 32MX110/210 32MX120/220 32MX130/230　←未ﾃｽﾄ 32MX150/250　←未ﾃｽﾄ 90S1200 90S2313 90S2323 tiny2313 tiny13　←未ﾃｽﾄ mega48/88/168/328 24FCxxx(ﾍﾟｰｼﾞｻｲｽﾞ32ﾊﾞｲﾄ以上のﾃﾞﾊﾞｲｽ) 25AAxxx/LCxxx(ﾍﾟｰｼﾞｻｲｽﾞ32ﾊﾞｲﾄ以上のﾃﾞﾊﾞｲｽ）

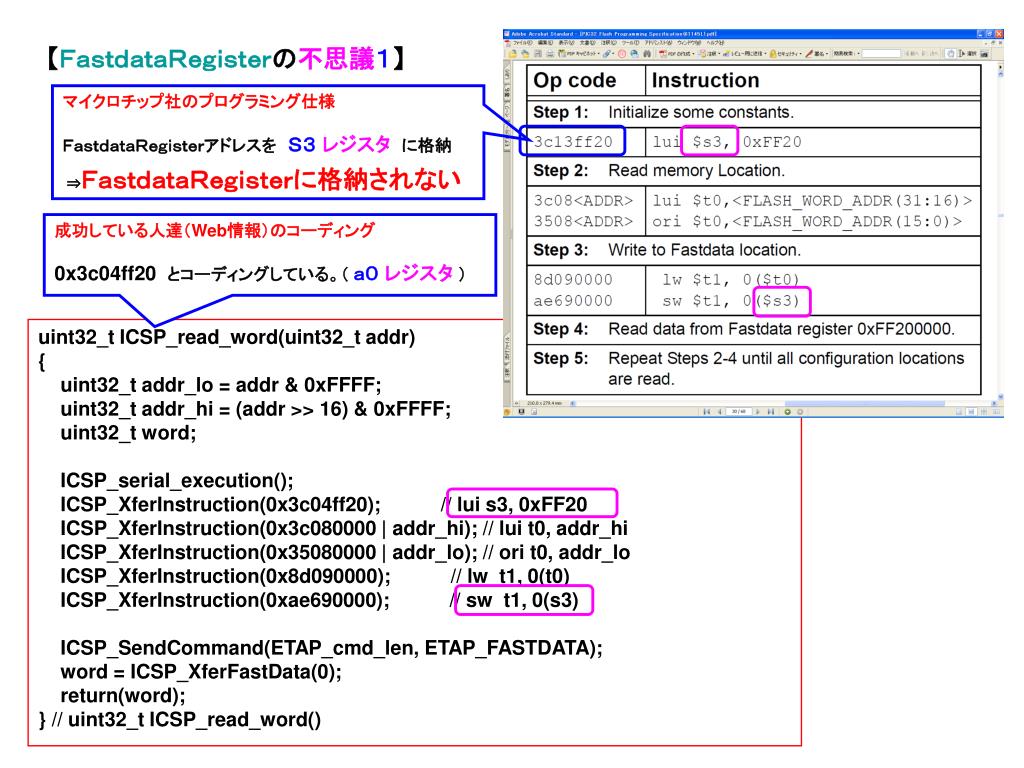

  4. 【ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒの不思議１】【ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒの不思議１】 マイクロチップ社のプログラミング仕様 ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒアドレスを　Ｓ３レジスタ　に格納 ⇒ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒに格納されない 成功している人達（Web情報）のコーディング 0x3c04ff20　とコーディングしている。（ ａ０レジスタ ） uint32_t ICSP_read_word(uint32_t addr) { uint32_t addr_lo = addr & 0xFFFF; uint32_t addr_hi = (addr >> 16) & 0xFFFF; uint32_t word; ICSP_serial_execution(); ICSP_XferInstruction(0x3c04ff20); // lui s3, 0xFF20 ICSP_XferInstruction(0x3c080000 | addr_hi); // lui t0, addr_hi ICSP_XferInstruction(0x35080000 | addr_lo); // ori t0, addr_lo ICSP_XferInstruction(0x8d090000); // lw t1, 0(t0) ICSP_XferInstruction(0xae690000); // sw t1, 0(s3) ICSP_SendCommand(ETAP_cmd_len, ETAP_FASTDATA); word = ICSP_XferFastData(0); return(word); } // uint32_t ICSP_read_word()

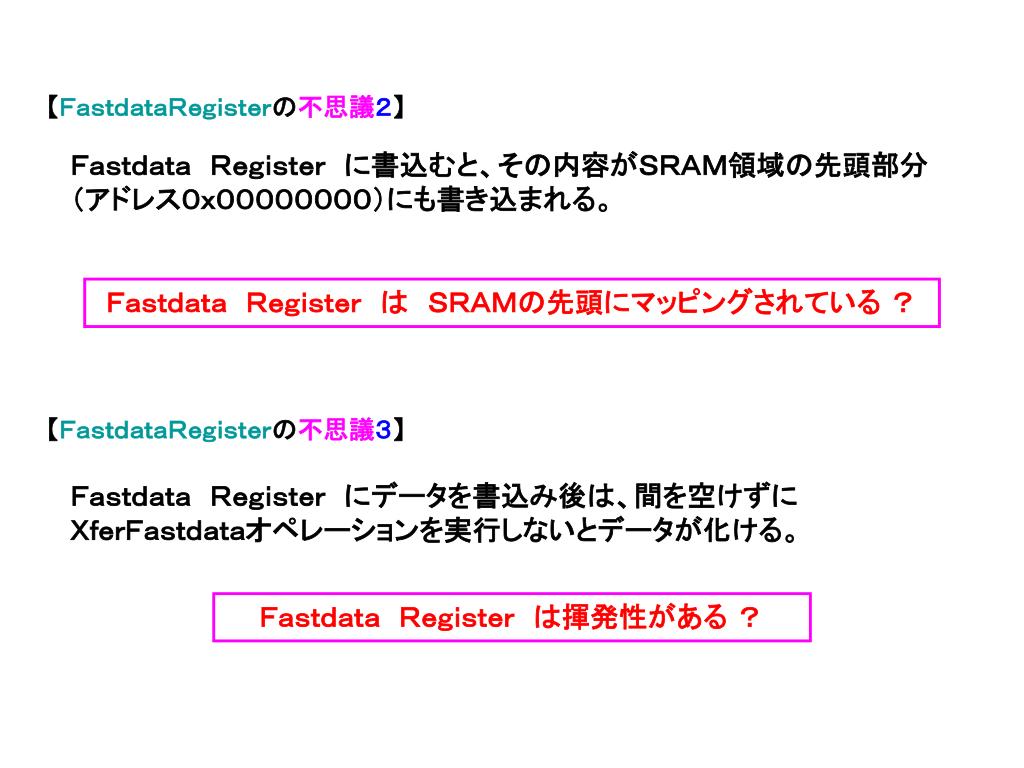

  5. 【ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒの不思議２】【ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒの不思議２】 Ｆａｓｔｄａｔａ　Ｒｅｇｉｓｔｅｒ　に書込むと、その内容がＳＲＡＭ領域の先頭部分 （アドレス０ｘ００００００００）にも書き込まれる。 Ｆａｓｔｄａｔａ　Ｒｅｇｉｓｔｅｒ　は　ＳＲＡＭの先頭にマッピングされている ？ 【ＦａｓｔｄａｔａＲｅｇｉｓｔｅｒの不思議３】 Ｆａｓｔｄａｔａ　Ｒｅｇｉｓｔｅｒ　にデータを書込み後は、間を空けずに ＸｆｅｒＦａｓｔｄａｔａオペレーションを実行しないとデータが化ける。 Ｆａｓｔｄａｔａ　Ｒｅｇｉｓｔｅｒ　は揮発性がある ？
