  1. 第七章 路由資訊協定(RIP) 製作：林錦財 基礎網路管理

  2. 大綱 • RIP之運作原理 • 路由迴圈問題 • 第一版與第二版之差異性 • RIP之設定 • 預設路由之通告

  3. RIP 路由表更新

  4. RIP 第一版訊息格式 • RIP 訊息封裝於 UDP 520埠之IP封包內 • 命令欄：要求(1); 回應(2) • 版本欄：第一版(1); 第二版(2) • 協定別：TCP/IP (2)

  5. 送出訊息範例 R1 送出之RIP訊息

  6. RIP 路徑選擇 • Hop 計算 • 路由器每隔30秒更新 • 最多支援相同hop數的6條路徑 19.2 kbps T1 T1 T1

  7. 路由迴圈問題辦法 • 指定最大量度(躍程)距離 15

  8. 路由迴圈問題辦法 • 水平分割法

  9. 路由迴圈問題辦法 • 路由毒殺與觸發更新 • 毒殺：設距離為無窮大(16) • 觸發更新：立即通告斷線情況與回復情況

  10. S0 Routing Table Routing Table Routing Table S0 10.1.0.0 10.2.0.0 10.3.0.0 0 0 E0 0 S0 S0 10.2.0.0 10.3.0.0 S0 10.4.0.0 0 S1 Infinity 0 S0 10.3.0.0 1 S0 10.4.0.0 PossiblyDown S1 10.2.0.0 1 10.4.0.0 2 S0 10.1.0.0 2 E1 10.1.0.0 2 路由迴圈問題辦法 • 反向毒殺 • 未收到來源更新訊息的路由被標示「possible down」 • 送出距離為無窮大(16)的更新訊息給來源 10.4.0.0 10.1.0.0 10.2.0.0 10.3.0.0 X A B C E0 S0 S0 S1 S0 E0 PoisonReverse

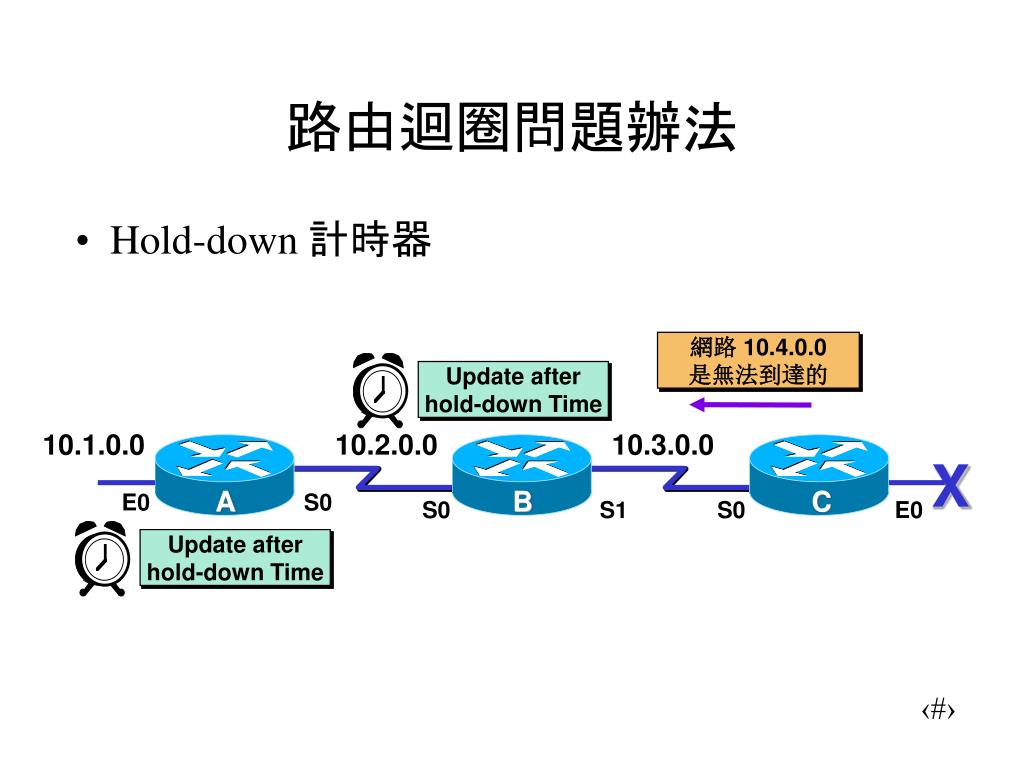

  11. 路由迴圈問題辦法 • Hold-down 計時器 網路10.4.0.0 是無法到達的 Update after hold-down Time 10.1.0.0 10.2.0.0 10.3.0.0 X A B C E0 S0 S0 S1 S0 E0 Update after hold-down Time

  12. RIP 設定 • 啟動RIP協定 Router(config)#router rip Router(config-router)#network network-number • 選擇所能到達的網路 • 必須是有效的網路

  13. router rip network 172.16.0.0 network 10.0.0.0 router rip network 10.0.0.0 router rip network 192.168.1.0 network 10.0.0.0 RIP 設定範例 E0 S2 S2 S3 S3 E0 192.168.1.0 172.16.1.0 A B C 10.1.1.1 172.16.1.1 10.1.1.2 10.2.2.2 192.168.1.1 10.2.2.3 2.3.0.0 2.3.0.0

  14. 查看路由表 E0 S2 S2 S3 S3 E0 192.168.1.0 172.16.1.0 A B C 10.1.1.1 172.16.1.1 10.1.1.2 10.2.2.2 192.168.1.1 10.2.2.3 RouterA#sh ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default U - per-user static route, o - ODR T - traffic engineered route Gateway of last resort is not set 172.16.0.0/24 is subnetted, 1 subnets C 172.16.1.0 is directly connected, Ethernet0 10.0.0.0/24 is subnetted, 2 subnets R 10.2.2.0 [120/1] via 10.1.1.2, 00:00:07, Serial2 C 10.1.1.0 is directly connected, Serial2 R 192.168.1.0/24 [120/2] via 10.1.1.2, 00:00:07, Serial2

  15. RIP 第二版 • RIP 第一版 1 (RIP v1) 有區分位址等級(classful) • RIP 第二版 (RIP v2)為無級式(classless)路由協定，增加如下功能： • 可攜帶額外路由資訊，包括路徑標示、下一步位址、以及子網遮罩 • 表格更新之認證機制 • 支援可變長度子網遮罩 (variable-length subnet mask, VLSM)，故允許有各種大小之子網

  16. RIP 第二版訊息格式

  17. 認證

  18. RIP 第一版與第二版的比較 • 第一版 • 以有限廣播(255.255.255.255)傳送更新訊息 • 不支援VLSM，子網遮罩需相同 • 第二版 • 以群播(224.0.0.9)傳送更新訊息 • 可支援VLSM

  19. RIP 第一版與第二版相容性 • 預設上，第一版協定可接受第一版與第二版的更新訊息，但第二版協定不能接受第一版的更新訊息 • 可利用控制送出或接收 RIP 更新封包命令調整(參考下一頁)

  20. 控制送出 RIP 更新訊息之版本

  21. 控制接收 RIP 更新訊息之版本

  22. 查看RIP訊息 E0 S2 S2 S3 S3 E0 192.168.1.0 172.16.1.0 A B C 10.1.1.1 172.16.1.1 10.1.1.2 10.2.2.2 192.168.1.1 10.2.2.3 RouterA#sh ip protocols Routing Protocol is "rip" Sending updates every 30 seconds, next due in 0 seconds Invalid after 180 seconds, hold down 180, flushed after 240 Outgoing update filter list for all interfaces is Incoming update filter list for all interfaces is Redistributing: rip Default version control: send version 1, receive any version Interface Send Recv Key-chain Ethernet0 1 1 2 Serial2 1 1 2 Routing for Networks: 10.0.0.0 172.16.0.0 Routing Information Sources: Gateway Distance Last Update 10.1.1.2 120 00:00:10 Distance: (default is 120)

  23. debug ip rip 命令 E0 S2 S2 S3 S3 E0 192.168.1.0 172.16.1.0 A B C 10.1.1.1 172.16.1.1 10.1.1.2 10.2.2.2 192.168.1.1 10.2.2.3 RouterA#debug ip rip RIP protocol debugging is on RouterA# 00:06:24: RIP: received v1 update from 10.1.1.2 on Serial2 00:06:24: 10.2.2.0 in 1 hops 00:06:24: 192.168.1.0 in 2 hops 00:06:33: RIP: sending v1 update to 255.255.255.255 via Ethernet0 (172.16.1.1) 00:06:34: network 10.0.0.0, metric 1 00:06:34: network 192.168.1.0, metric 3 00:06:34: RIP: sending v1 update to 255.255.255.255 via Serial2 (10.1.1.1) 00:06:34: network 172.16.0.0, metric 1

  24. ip classless 命令用法 • 若是全域組態沒有 ip classless 命令 不使用預設路由，因為 10.0.0.0 網路為直接相連

  25. ip classless 命令用法 • 若是全域組態有 ip classless 命令 會使用預設路由，因為允許 10.2.2.0 子網在外

  26. 相關命令 • show ip rip database • show ip protocols {summary} • show ip route • debug ip rip {events} • show ip interface brief

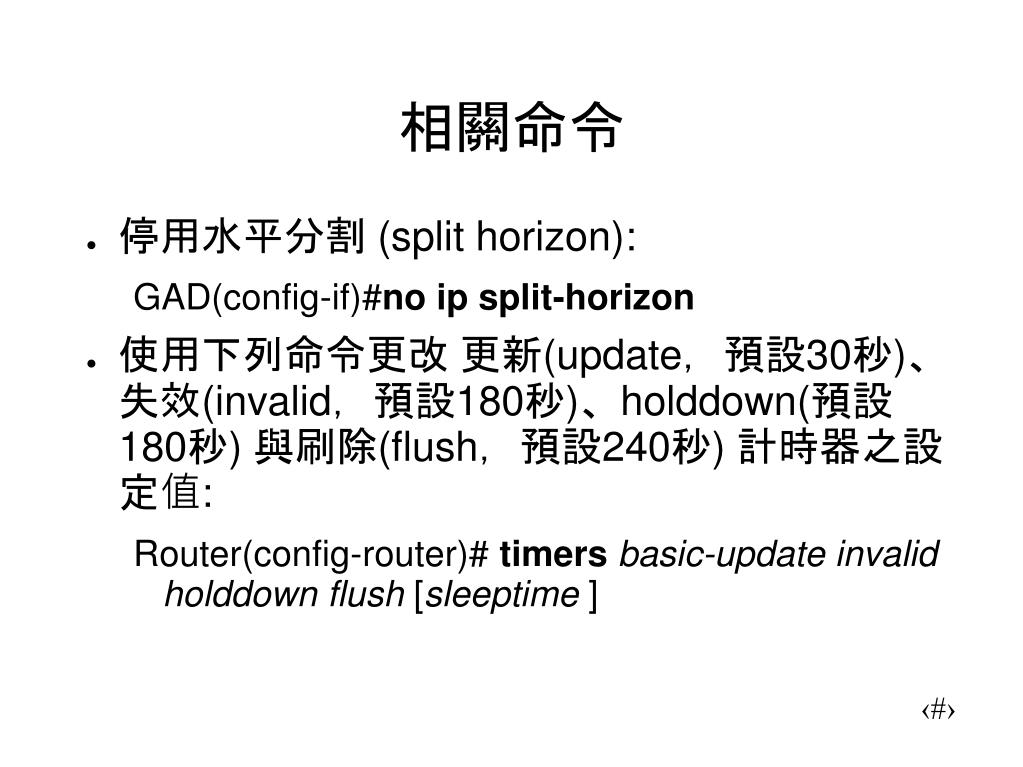

  27. 相關命令 • 停用水平分割 (split horizon): GAD(config-if)#no ip split-horizon • 使用下列命令更改 更新(update，預設30秒)、失效(invalid，預設180秒)、holddown(預設180秒) 與刷除(flush，預設240秒) 計時器之設定值: Router(config-router)# timers basic-update invalid holddown flush [sleeptime ]

  28. 相關命令 • passive-interface 命令 • 使某介面不送出RIP路由更新訊息 (但仍會接收RIP更新訊息) Router(config)#router rip Router(config-router)# passive interface 介面 編號 • neighbor 命令 • 定義欲與其交換路由資訊的鄰居路由器 Router(config)#router rip Router(config-router)# neighbor 鄰居IP位址

  29. 非連續性子網路

  30. 解決非連續性子網路問題 • 使用 no auto-summary 命令 BHM(config)# router rip BHM(config-router)# version 2 BHM(config-router)# network 172.31.29.0 255.255.255.0 BHM(config-router)# network 192.168.13.0 255.2.55.255.0 BHM(config-router)# no auto-summary

  31. 重覆的子網路

  32. RIP負載平衡 • RIP 可以在多達6條(預設是4條)同成本路徑上做負載平衡 (load balancing) #show ip route 10.0.0.0

  33. 管理性距離預設值

  34. RIP與浮動靜態路徑 • 當到相同目標的動態路徑還存在時，路由表不會出現該靜態路由
