  1. TZN双螺旋流量计系统培训 味而达科技有限公司Golden Star Technology Co., Ltd 联系地址：北京朝阳区望京东路8号锐创国际中心B座2101室 电话：86 10 84177517/19 传真：86 10 84177516

  2. 味而达科技有限公司 • 味而达科技有限公司是专业的技术顾问、设备供应公司，从事各个行业所需的各类仪器、仪表、管件、阀组的供应配套。代理欧、美、澳洲等信誉卓越产品，在提供先进技术设计、成套仪器仪表的同时，提供安装调试和售后服务。 • 公司创立于1982年，总部设立于台湾高雄，分公司设立于台北市，在北京、马来西亚设立代表处，并与新加坡SEAL CONTROL PET., LTD，技术合作成为坚强服务团队。全公司近百名的专业售前、售后人员，为您提供最快捷、所需的技术服务。 • 良好的设备性能，良好的售后服务，为我们带来了日益增多的朋友。我们的长期客户有中石油下属企业（CPECC、西部管道公司、大庆石油、独山子炼厂、吉林石化、兰州炼厂等等）、中石化公司下属企业（镇海炼化、齐鲁石化、燕山石化、九江石化、荆门石化、四川维尼纶厂等）、中石油管道天然气工程有限公司、厦门翔潞化纤厂、金陵药厂、台湾统一集团、福州福清油脂公司等。

  3. 流量计界的小巨人 FAURE-HERMAN双螺旋叶流量计专利 台湾总代理 味而达科技有限公司 高雄:电话:07-815 5966 传真:07-815-6099 台北:电话02-8226 9757 传真:02-8226 9755 北京：电话:010-84177519 传真：010-84177516

  4. 慎选流量计 【放弃过去不是很科学的选用方法】: 例如:询问市面上是否已有使用业绩,或看别人使用,我大概也能用吧--等等安心自己的心态,却很少人真正透过流量实验室做长时间科学的校准,追踪其稳定度,重复性,精度的变化. 事实上流量计安装在使用地点上,能否在真正之动态流场环境下胜任工作,而依然能维其精度.重复性.可靠性, 这才是我们选择流量计重要考虑事项. 1.好好利用流量实验室来分析流量计之长期可靠度, 使用多长时间后, 稳定性是否变化, 判断该流量计之适用性. 2.参考虑测研究技术专家之论文或API学会之手册. 例1.如下述论文及文件均有论及,以供参考:全国流量计技术研讨会论文集 时间:民国89年二月十八日工业技术研究院量测技术发展中心作者:何宜霖先生之论述:---,美国石油协会(API)在其关于石化油品量测标准手册上〔1〕,主要是规范以正位式流量计为标准流量计, 涡轮式(Turbine)则是另一种可接受的流量计--。 【科学的选用方法】:

  5. HELIFLU双螺旋叶流量计主要市场 做为标准流量计 及贸易用流量计 • 要求符合国际油品.成品油贸易结算规定之用户. • 要求具备特优长期稳定性流量计之用户(≧5年). • 要求具备特优可靠性流量计之用户. • 针对可取代容积式流量计之用户. • 针对可取代质量流量计之用户. • 要求高重复性之用户(±0.02%). • 要求高精度之用户.(±0.15%). • 要求故障率微小之用户. 做为标准流量计 及交接流量计

  6. 用户选用流量计重要考虑因素 • 精度.(±0.25%, 0.15%) • 重复性.(±0.05%, 0.03%, 0.02%) • 长期稳定性.(连续使用3, 6, --等？个月后, 必须重新校正). • 流量计系数与现场流体特质之差异性.(如校正介质粘度--). • 拆、装容易度(如重量、体型、几何结构简易度等--). • 应用等级的程度(贸易、监督、控制或测量). • 保养简易度及费用. • 零备件需求数量. • 购置费用.

  7. R/R0=1.0 R/R0=0.7 R/R0=0.2 HELIFLU 结构 • 取自容积式(P.D)和传统涡轮流量计之各优点的综合改良品. • 旋转转子(测量组件)为一体车制而成,其几何结构为双螺旋，工作流态下,坚固不变形,因此稳定性高,重复性非常好. TZN 卡匣式测量室 TLM 免用前后直管段 双螺旋叶转子

  8. 内 部 结 构

  9. HELIFLU 工作原理 • 流体通过流量计, 引发螺旋叶旋转(角速度ω), 角速度ω理论上比例于流速 v. 对于理想流量计, v和ω之间关系,取决于流量计的几何结构.事实上,很不幸存在着地心引力、磨擦力、流体本质、测量组件变形、扰流、温度、等之干扰因素,均破坏了理想理论.其所产生的干扰影响,可透过流量实验的误差和不稳定性来证明. 所有流量计或多或少受到 • (1)流体特性 • (2)外在条件 • (3)使用条件和其它因素的干扰. FAURE-HERMAN 采用一体车制而成之坚固不变形的双螺旋叶转子, 具备了优异几何结构,不但克服而且大大地解决上述种种存在的干扰因素.

  10. 传统涡轮流量计几何结构 影响传统涡轮流量计精度及长期稳定度之因素 传统涡轮流量计 • 流体压力、温度. • 流体黏度、密度. • 流体流量. • 流体特质、流态. • 流量计之几何结构. 多叶片转子 缺点:几何结构脆弱易造成叶片变形,轴向推力大,轴承磨耗快,密度.黏度变化 加上叶片角度与流体切线角不平行,所引发之干扰, 破坏最重要的长期稳定性.

  11. HAURE-HERMAN 螺旋式说明

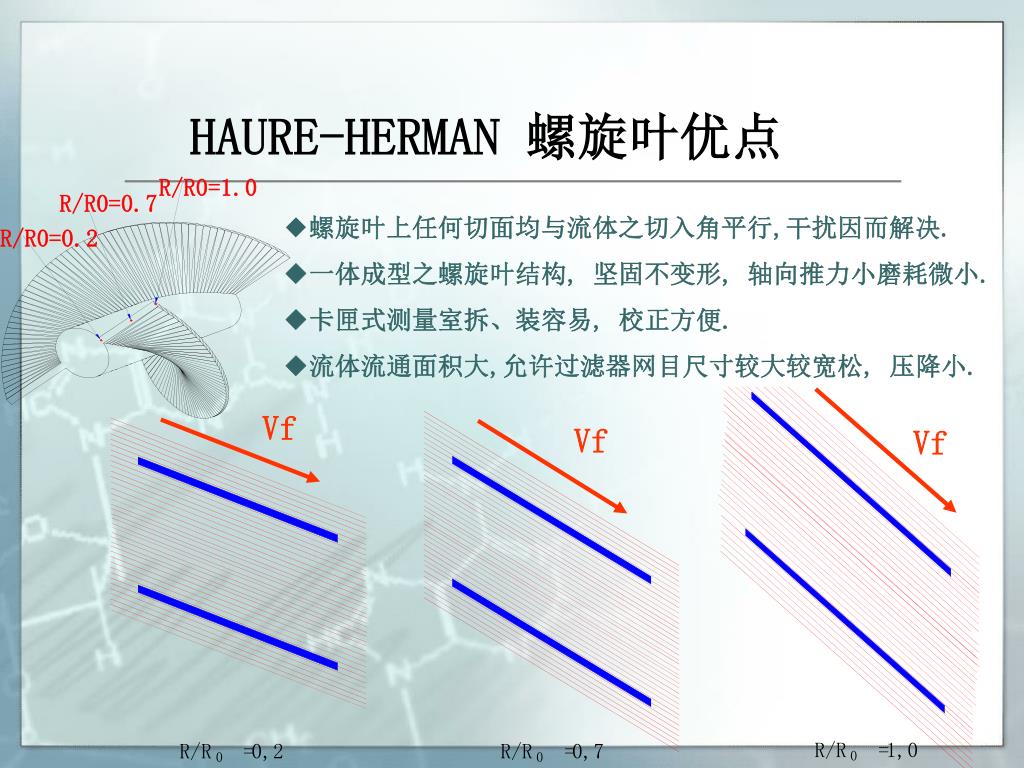

  12. R/R0=1.0 R/R0=0.7 R/R0=0.2 R/R = 1,0 0 R/R = 0,2 0 R/R = 0,7 0 HAURE-HERMAN 螺旋叶优点 ◆螺旋叶上任何切面均与流体之切入角平行,干扰因而解决. ◆一体成型之螺旋叶结构, 坚固不变形, 轴向推力小磨耗微小. ◆卡匣式测量室拆、装容易, 校正方便. ◆流体流通面积大,允许过滤器网目尺寸较大较宽松, 压降小. Vf Vf Vf

  13. R/R0=1.0 R/R0=0.7 R/R0=0.2 HAURE-HERMAN 螺旋叶片 其螺旋形转子结构从轴视图观察，可以发现转子流体切入面和流体脱离面纵向重合，形成一个封闭的独立容积腔体；即当螺旋形转子每旋转一圈相继输送出一个固定容积的流体； 螺旋形转子由于叶片为螺旋面，所以转子旋转速度比传统式涡轮流量计慢，相对转子轴承磨损度小，从而享有更长的工作期限（在法国石油公司长输管线使用8 年后标定系数基本无变化，见图）。

  14. HAURE-HERMAN 优点 • 精度高,重复性高,长期稳定性长,价格相对下具有优势. • 重量轻,体积小,拆.装方便简单. • 工厂校正时采用实物标定,即采用与客户接近或相同黏度之流体,可大大减少现场计量时产生之误差. • 流量测量范围,在同尺寸下,远大于容积式及质量流量计. • 过滤器网目尺寸要求,允许比容积式流量计要求来的大,来的宽松. • 活动机件(仅有轴承部分)少,保养简单,几乎不需零配件. • 机械结构坚固,磨耗极微小.压降微小.

  15. HAURE-HERMAN 优点 • 结构简单，单一的旋转部件 • 测量范围宽：10:1至15:1的量程比(由介质黏度决定) • 低压降 • 即使转子被卡住也可保证流体的连续流动 • 线性度受黏度改变影响很小 • 轴承寿命长于5年—取决于介质和过滤效果 • 不受压力波动影响 • 耐高温高压的优良机械性能 • 可承受临时的超程（1.2×Qmax） • 优异的防腐性能 • 维护简单，费用低 • 结构简凑、坚固

  16. FAURE-HERMAN 流量计性能 应用在多种不同黏度之油品-精度曲线 • 流量范围:0.012 ～6000 m3/h • .精度高:±0.15% • .重复性高: ±0.02% • .长期稳定高:≧5年 • 适用黏度可高达1000cst. • 尺寸: 0.5～ 20吋 • 工作温度高达350℃ • 工作耐压可达6000psi 精度

  17. FAURE-HERMAN 长期稳定性『连续使用7年,流量计系数几乎没变』 流量计系数 流量

  18. HELIFLUTM的典型应用 先进的设计和坚固的结构加上灵活的选项使得HELIFLUTM流量计能够应用在极其恶劣的环境和工艺条件下。原油测量（陆地和海洋） 不论是在陆地或是在海上，HELIFLUTM流量计都具有超长期的稳定性和无与伦比的可靠性。 • 石油工业 • HELIFLUTM流量计在石油工业特别是以下应用中有着骄人的记录： • 海船和产品储存装置 • 炼厂的油品装卸 • 装船和装罐 • 多种产品的计量——从原油到汽油 测试分离装置 • 海上液体计量 • 化工厂：氨、乙烯、丙烯和酸 • 其它工业应用 • 核电厂 • 食品工业 • 钢铁工业 • 电站 • 造纸和制糖厂 • 汽车和飞机制造业

  19. 应 用 产 业 『高精度』是贸易交接重要选择因素 • 炼油厂. • 石油化学. • 油田. • 码头装卸. • 油品长输管线. • 油库.储槽 • 灌装平台(岛) 10 D 5 D 稳流器.直管段 ↖ 过滤器 安装注意事项 螺旋叶流量计

  20. 应 用 产 业 上游＜＝＞下游

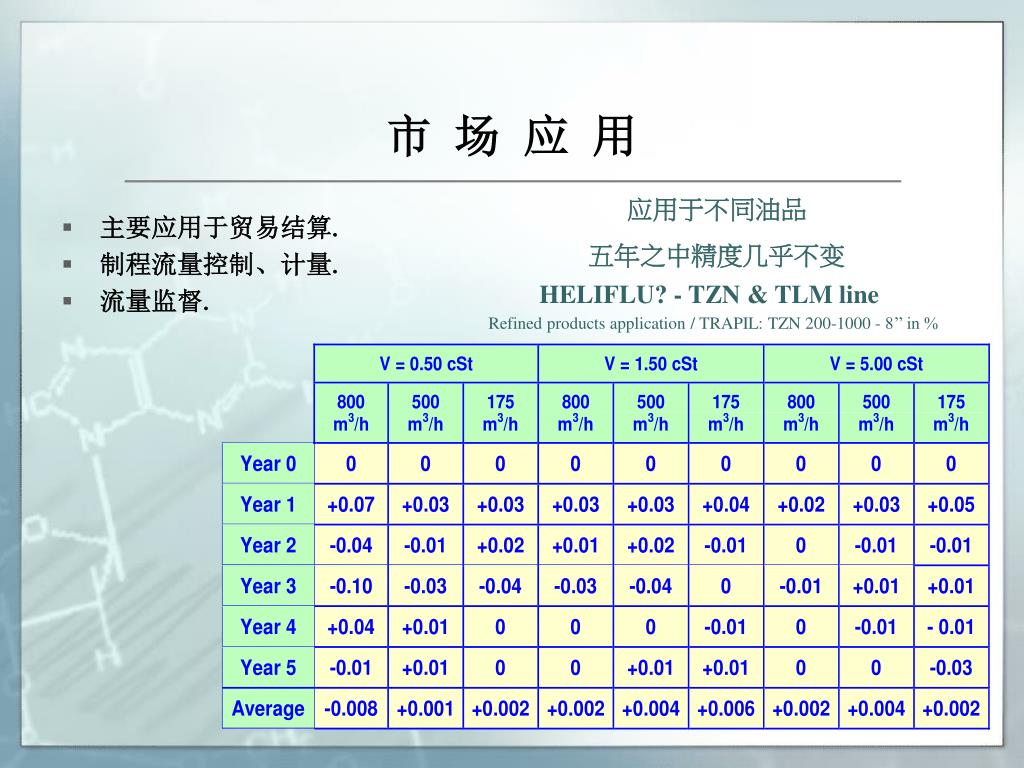

  21. 市场应用 应用于不同油品 五年之中精度几乎不变 HELIFLU? - TZN & TLM line • 主要应用于贸易结算. • 制程流量控制、计量. • 流量监督. Refined products application / TRAPIL: TZN 200-1000 - 8’’ in %

  22. VS容积式流量计比较 法国福尔赫曼（FH）双螺旋式流量计与容积式流量计比较

  23. 使用客户实绩 • North and South America • Petrobras (Brazil) • CONOCO (Canada, USA) • Shell (Canada, USA) • Imperial Oil & Gas (Canada) • Vopak (Canada, USA) • BP Amoco (Colombia, USA) • Pemex (Mexico) • ARCO (USA) • ExxonMobil (USA) • Colonial Pipeline (USA) • Houston Fuel Oil (USA) • Koch (USA) • LOOP (USA) • Marathon (USA) • Oiltanking (USA) • Chenvron Texaco (USA) • FSU • Tengiz (Kazakhstan) • CPC (Kazakhstan, Russia) • Transneft (Russia) • Slavneft (Russia) • Tatneft (Russia) • Sibneft (Russia) • Tyumenneft (Russia) • Europe • BP Amoco (Austria) • TFE (Belgium, France, UK) • Janaf (Croatia) • Staoil (Danmark, Norway) • Maersk (Danmark) • BP Amoco (France, Germany, UK) • Cogema (France) • ESSO (France, Netherlands) • ExxonMobil (France, Italy, UK) • SEA (France) • Shell (France, Germany, Norway, UK) • SPSE (France) • Trapil (France) • DEA (Germany) • AFS (Germany) • AGIP (Italy) • Enichem (Italy) • Philips (Norway, UK) • NorskHydro (Norway) • Botas (Turkey) • Chevron Texaco (UK) • Campsa (Spain) • Asia and Middle East • BHP (Australia) • CNPC (China) • ADNOC (Emirates) • ZADCO (Emirates) • NIOC (Iran) • Shell (Iran, Malaysia) • KOC (Kuwait) • KNPC (Kuwait) • TFE (Oman, Qatar, Thailand) • Qatargas (Qatar) • 台湾-台塑 • 台湾-中油 • Vietsovpetro (Vietnam) • Africa • Sonatrach (Algeria) • Naftec (Algeria) • Naftal (Algeria) • TFE (Angola, Camerron,Congo, Ivory Coast, Gabon, Nigeria) • ExxonMobil (Cameroon) • Agip (Congo, Nigeria) • SIR (Ivory Coast) • Shell (Shell, Nigeria) • Somas (Morocco) • Samir (Morocco) • Chevron Texaco (Nigeria) • BP Amoco (RSA) • Caltex (RSA) • GNPOC (Sudan) • Sotrapil (Tunisia) • STIR (Tunisia)

  24. 产品类别简介 流量范围 0-12 l/h to 0-6000 m3/h 3-300m3/h 1-600m3/h 3-30m3/h 1-6000m3/h

  25. 国内应用图片

  26. 大连保税区油库计量室

  27. 广石化DN250原油标准表

  28. 台朔标定站

  29. 移动式Master meter

  30. 中国石化国宏化工ＤＮ２００

  31. 原油计量撬座ＴＺＮ

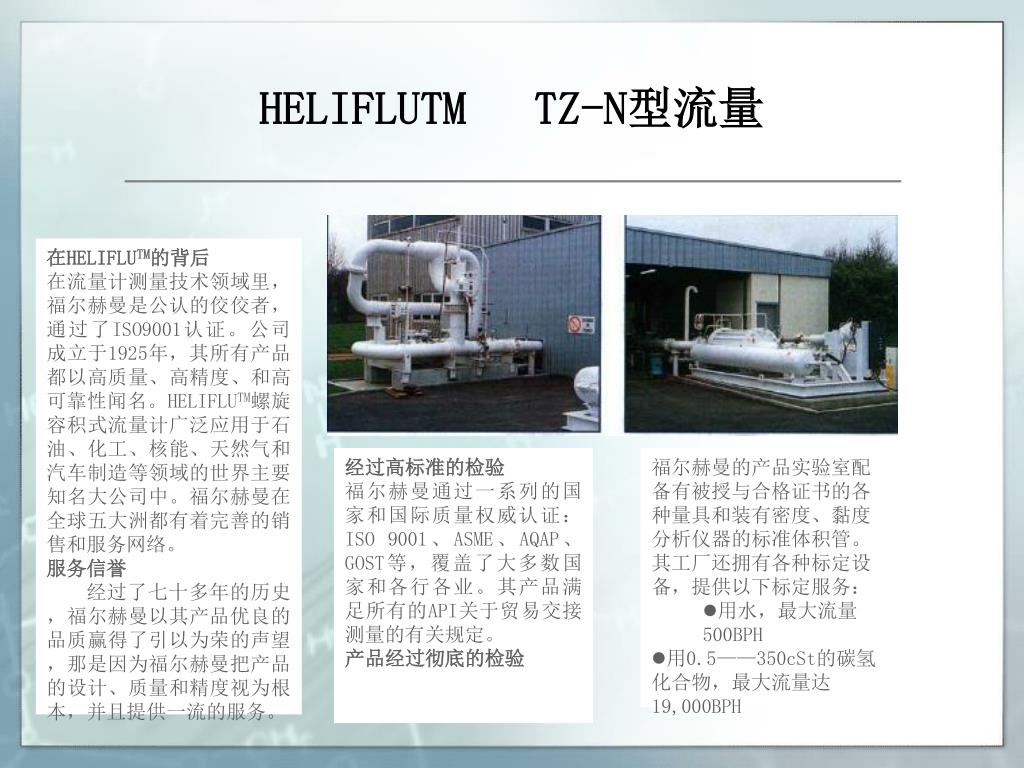

  32. HELIFLUTM TZ-N型流量 在HELIFLUTM的背后 在流量计测量技术领域里，福尔赫曼是公认的佼佼者，通过了ISO9001认证。公司成立于1925年，其所有产品都以高质量、高精度、和高可靠性闻名。HELIFLUTM螺旋容积式流量计广泛应用于石油、化工、核能、天然气和汽车制造等领域的世界主要知名大公司中。福尔赫曼在全球五大洲都有着完善的销售和服务网络。 服务信誉 经过了七十多年的历史，福尔赫曼以其产品优良的品质赢得了引以为荣的声望，那是因为福尔赫曼把产品的设计、质量和精度视为根本，并且提供一流的服务。 经过高标准的检验 福尔赫曼通过一系列的国家和国际质量权威认证：ISO 9001、ASME、AQAP、GOST等，覆盖了大多数国家和各行各业。其产品满足所有的API关于贸易交接测量的有关规定。 产品经过彻底的检验 • 福尔赫曼的产品实验室配备有被授与合格证书的各种量具和装有密度、黏度分析仪器的标准体积管。 • 其工厂还拥有各种标定设备，提供以下标定服务： • 用水，最大流量500BPH • 用0.5——350cSt的碳氢化合物，最大流量达19,000BPH
