  1. АКУСТИЧЕСКИЙ ПРОЕКТ ГЛАВНОЙ ЗВУКОВОЙ СИСТЕМЫ В ПОМЕЩЕНИИ СМОЛЬНОГО СОБОРА

  2. 4 1 2 3 7 6 8 5 ПЕРЕЧЕНЬ МАТЕРИАЛОВ 1. Штукатурка 2. Мрамор 3. Камень (бетон) гладкий 4. Стекло оконное 5. Ковровое покрытие по твёрдому основанию 6. Пластина деревянная 7. Публика на обитых креслах 8. Занавес всборку из велюра плотностью 18oz (434г/м при ширине 1м) Архитектурная модель 1/2 помещения.

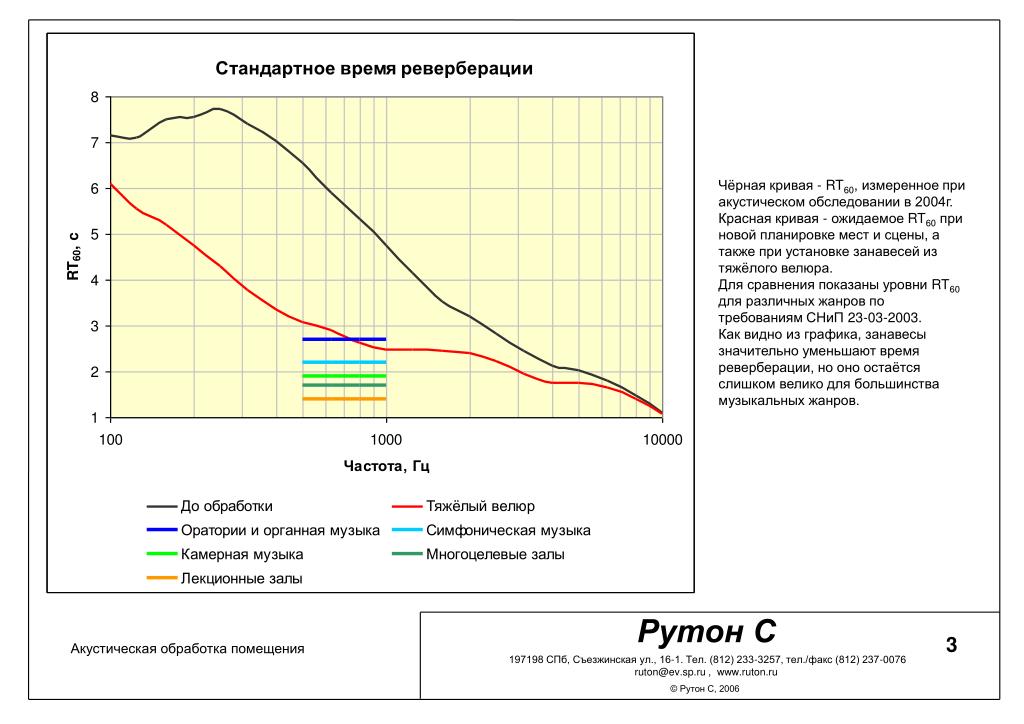

  3. Чёрная кривая - RT60, измеренное при акустическом обследовании в 2004г. Красная кривая - ожидаемое RT60 при новой планировке мест и сцены, а также при установке занавесей из тяжёлого велюра. Для сравнения показаны уровни RT60для различных жанров по требованиям СНиП 23-03-2003. Как видно из графика, занавесы значительно уменьшают время реверберации, но оно остаётся слишком велико для большинства музыкальных жанров. Акустическая обработка помещения

  4. Z Y X Трёхмерная модель объекта.

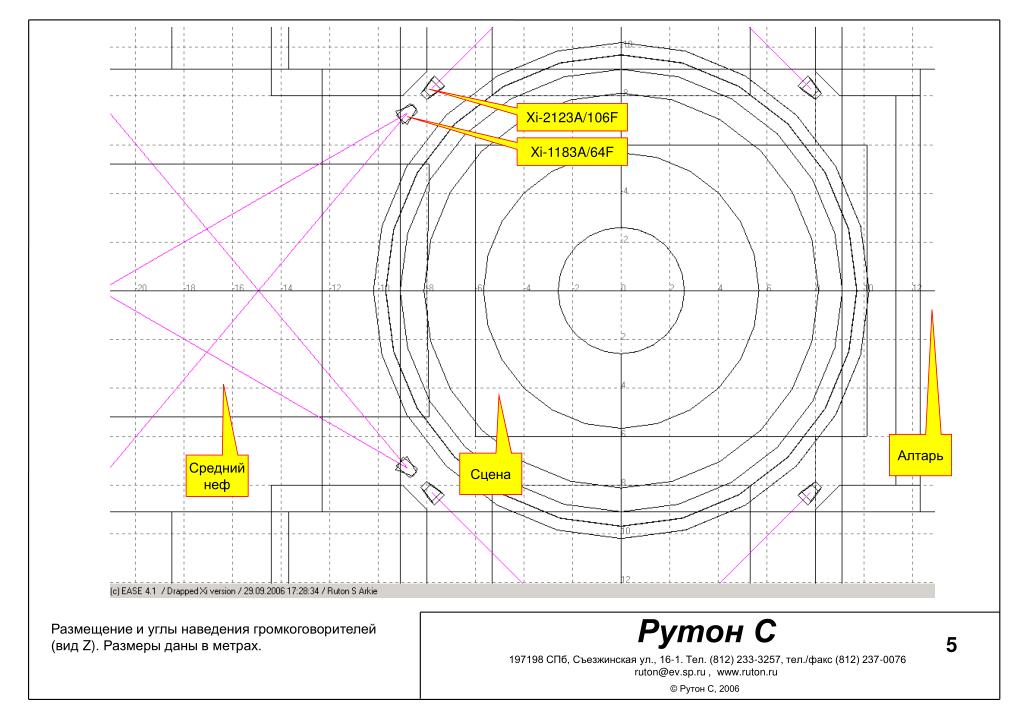

  5. Xi-2123A/106F Xi-1183A/64F Алтарь Сцена Средний неф Размещение и углы наведения громкоговорителей (вид Z). Размеры даны в метрах.

  6. Xi-2123A/106F Xi-1183A/64F Xi-2123A/106F Средний неф Алтарь Размещение и углы наведения громкоговорителей (вид X)

  7. Xi-2123A/106F Xi-1183A/64F Xi-2123A/106F Сцена Размещение и углы наведения громкоговорителей (вид Y).

  8. Массогабаритные характеристики громкоговорителей

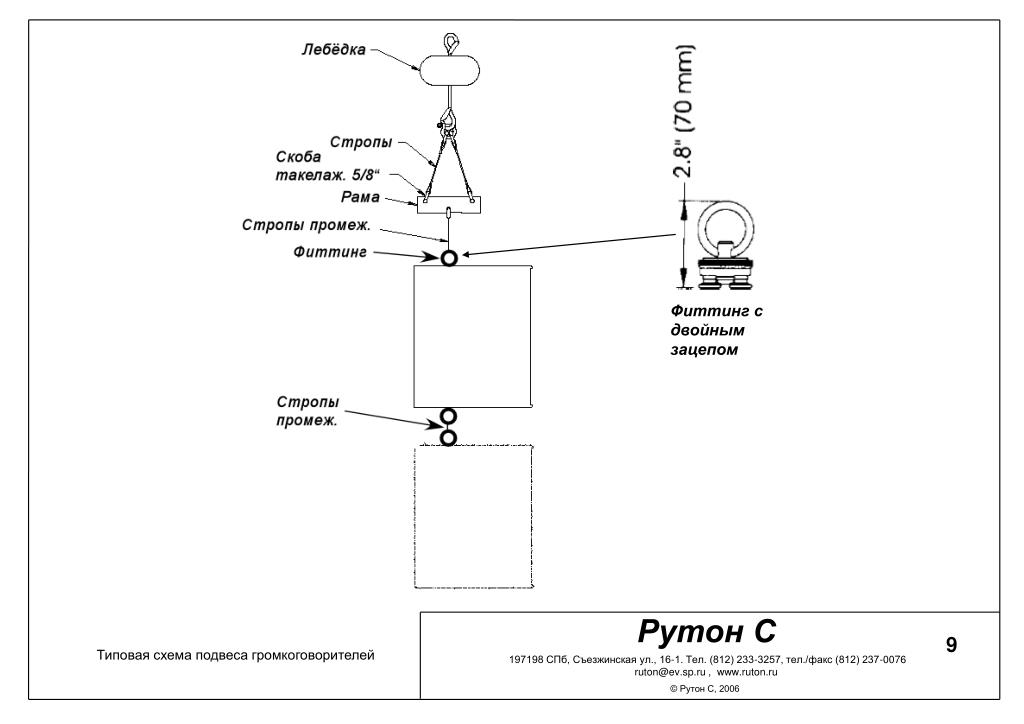

  9. Фиттинг с двойным зацепом Типовая схема подвеса громкоговорителей

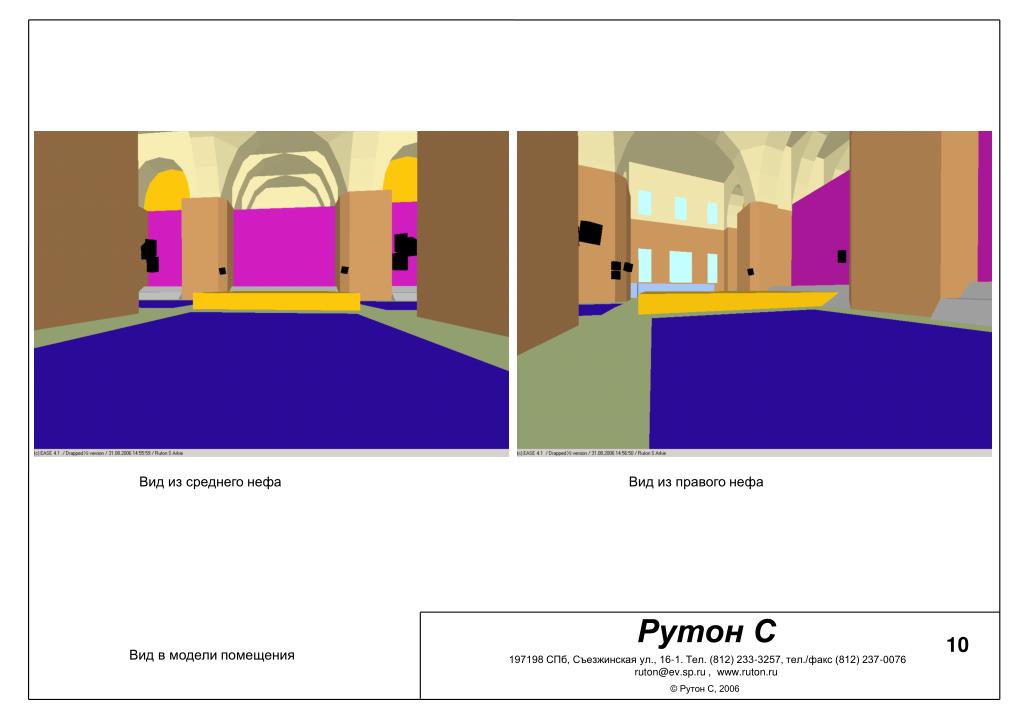

  10. Вид из среднего нефа Вид из правого нефа Вид в модели помещения

  11. Сцена Поле звукового давления прямого звука

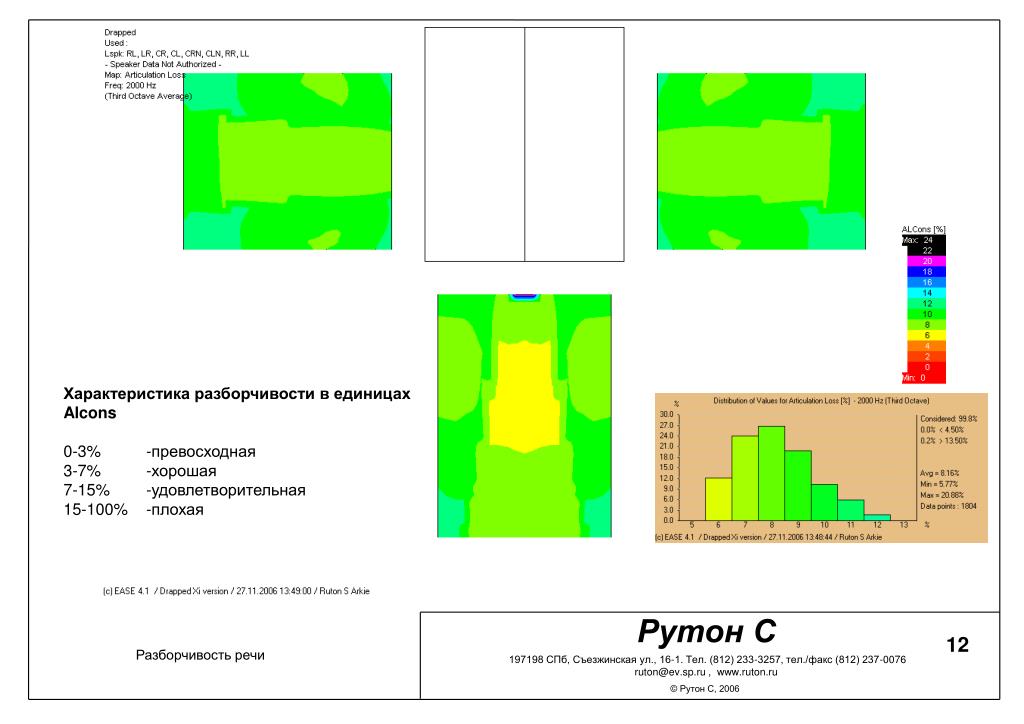

  12. Характеристика разборчивости в единицах Alcons 0-3% -превосходная 3-7% -хорошая 7-15% -удовлетворительная 15-100% -плохая Разборчивость речи

  13. Критерий С80, дБ 0 -для органной, романт. музыки +2 -для классической муз., хора, церковного пения +4 -для поп. музыки +6 -для рок-н-ролла Музыкальная ясность

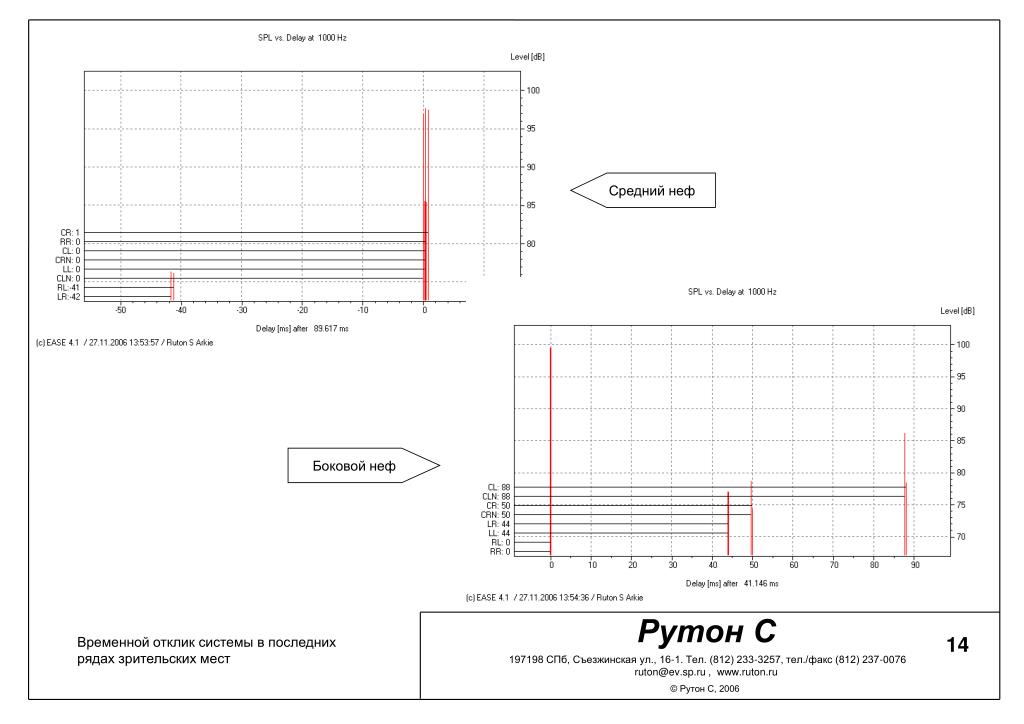

  14. Средний неф Боковой неф Временной отклик системы в последних рядах зрительских мест

  15. Громкоговорители Xi1183/64 Xi2123/106 XSub Средний неф Xi2123/106 XSub Левый неф Правый неф Схема организации звуковой системы (массивы Xi).

  16. Схема соединений главной звуковой системы
