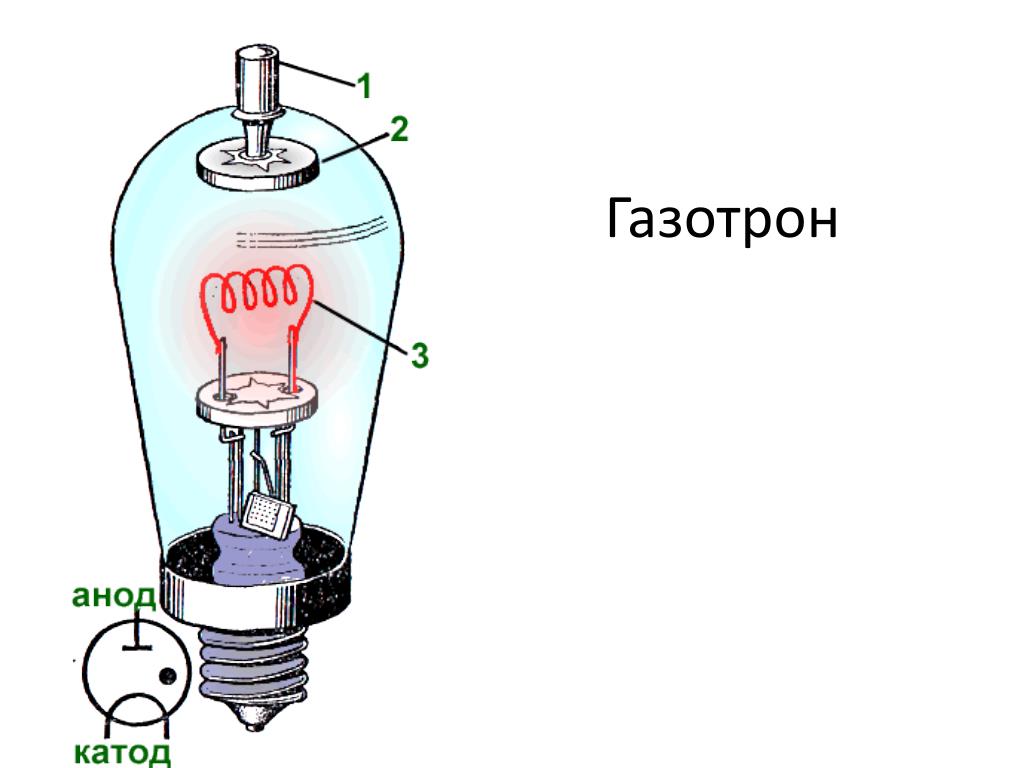

Фотоелементи. Викладач к.т.н.Білоус С.О. Газотрон. Фотоелемент із зовнішнім фотоефектом. Світловий потік Скляна колба Фотокатод, який є шаром срібла (підкладка), на який нанесений напівпровідниковий шар окисю цезію
E N D
Фотоелементи Викладач к.т.н.БілоусС.О.

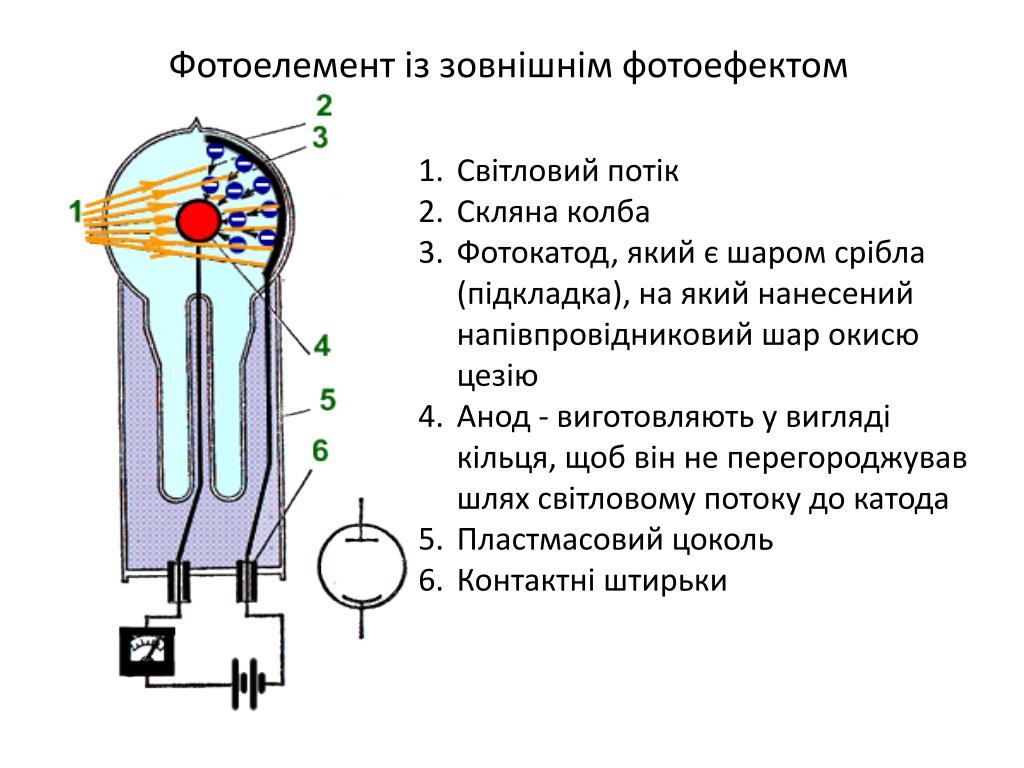

Фотоелемент із зовнішнім фотоефектом Світловий потік Скляна колба Фотокатод, який є шаром срібла (підкладка), на який нанесений напівпровідниковий шар окисю цезію Анод - виготовляють у вигляді кільця, щоб він не перегороджував шлях світловому потоку до катода Пластмасовий цоколь Контактні штирьки

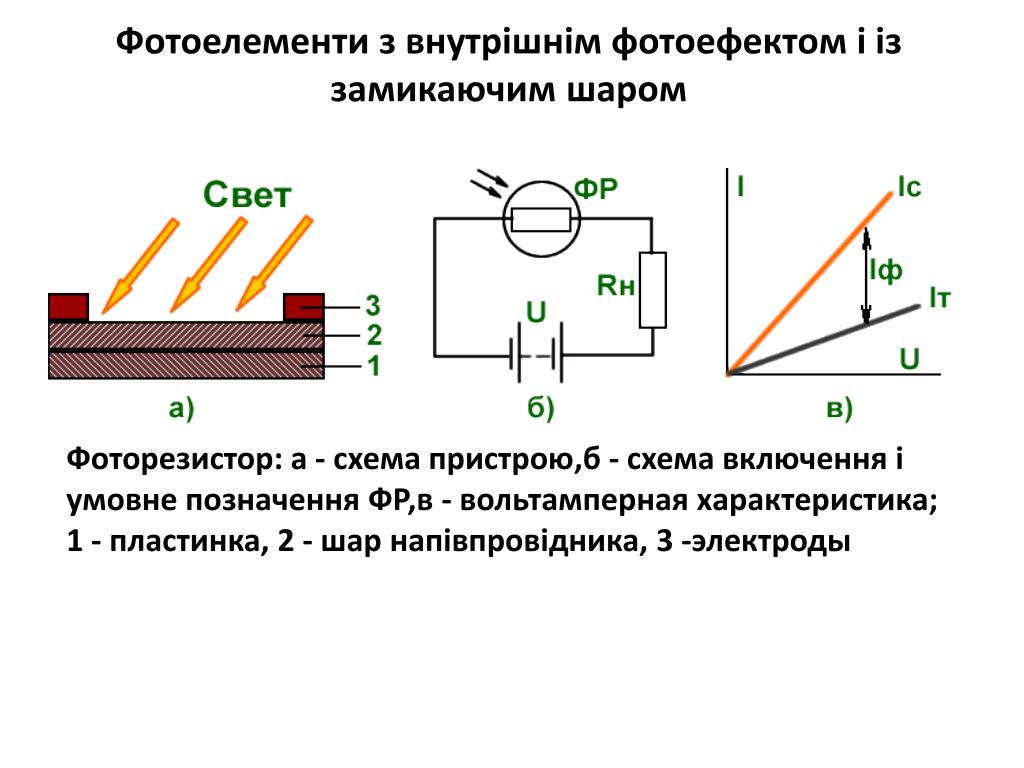

Фотоелементи з внутрішнім фотоефектом і із замикаючим шаром Фоторезистор: а - схема пристрою,б - cхема включення і умовне позначення ФР,в - вольтамперная характеристика; 1 - пластинка, 2 - шар напівпровідника, 3 -электроды

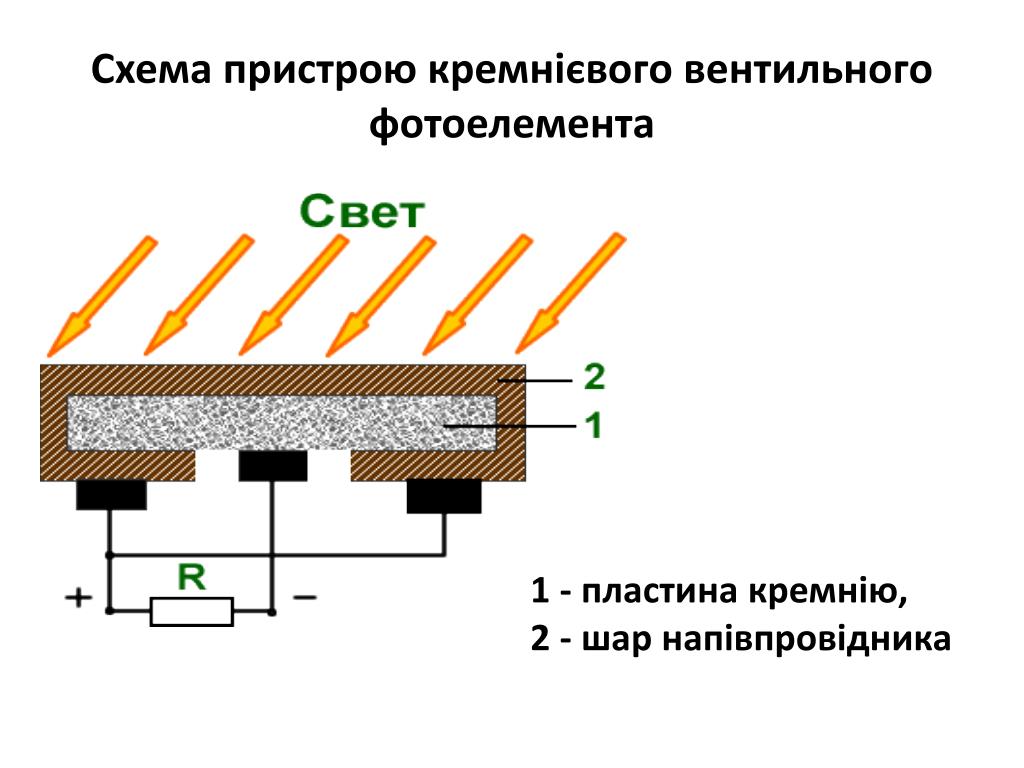

Схема пристрою кремнієвоговентильного фотоелемента 1 - пластина кремнію, 2 - шар напівпровідника
