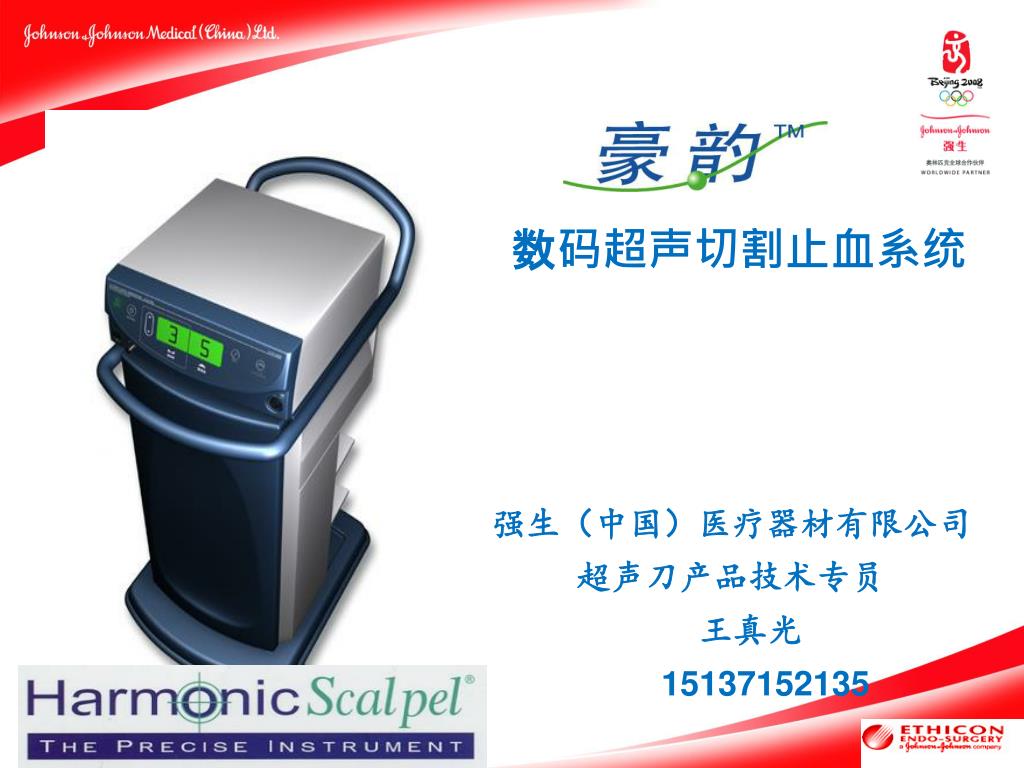

  1. 数码超声切割止血系统 强生（中国）医疗器材有限公司 超声刀产品技术专员 王真光 15137152135

  2. 游戏规则 • 判断被遮挡的是谁的照片 • 不能直接判断的话可以要求打开提示框

  3. 拓 开 新 创

  4. 拓 新 创

  5. 新 创

  6. 新

  7. 看不清就走近点看

  8. 我送你离开千里之外…..

  9. 各位白衣天使 你们辛苦了！ 同志们过年好！

  10. 1 2 3 4

  11. 3 4 1 2

  12. 哎呀！妈呀！这老多人呐！ 这是几？

  13. 2 3 1 4

  14. 超声刀的魅力

  15. 内容简介 • 超声刀历史及原理 • ACE刀头介绍、组装和使用技巧、影响因素、注意事项等 • 超声刀头秀 • 问答

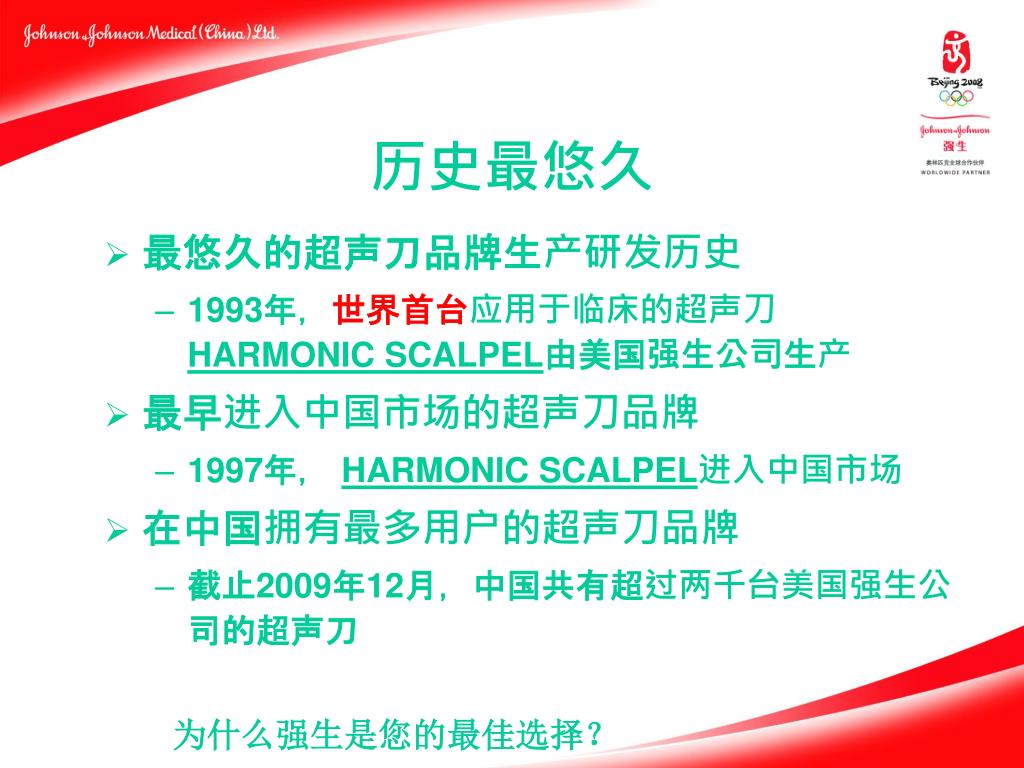

  16. 历史最悠久 • 最悠久的超声刀品牌生产研发历史 • 1993年，世界首台应用于临床的超声刀HARMONIC SCALPEL由美国强生公司生产 • 最早进入中国市场的超声刀品牌 • 1997年， HARMONIC SCALPEL进入中国市场 • 在中国拥有最多用户的超声刀品牌 • 截止2009年12月，中国共有超过两千台美国强生公司的超声刀 为什么强生是您的最佳选择？

  17. 市场占有率最高 • 最高的市场占有率 • 美国市场92% • 欧洲市场94% • 日本市场83% • 中国市场93% 为什么强生是您的最佳选择？

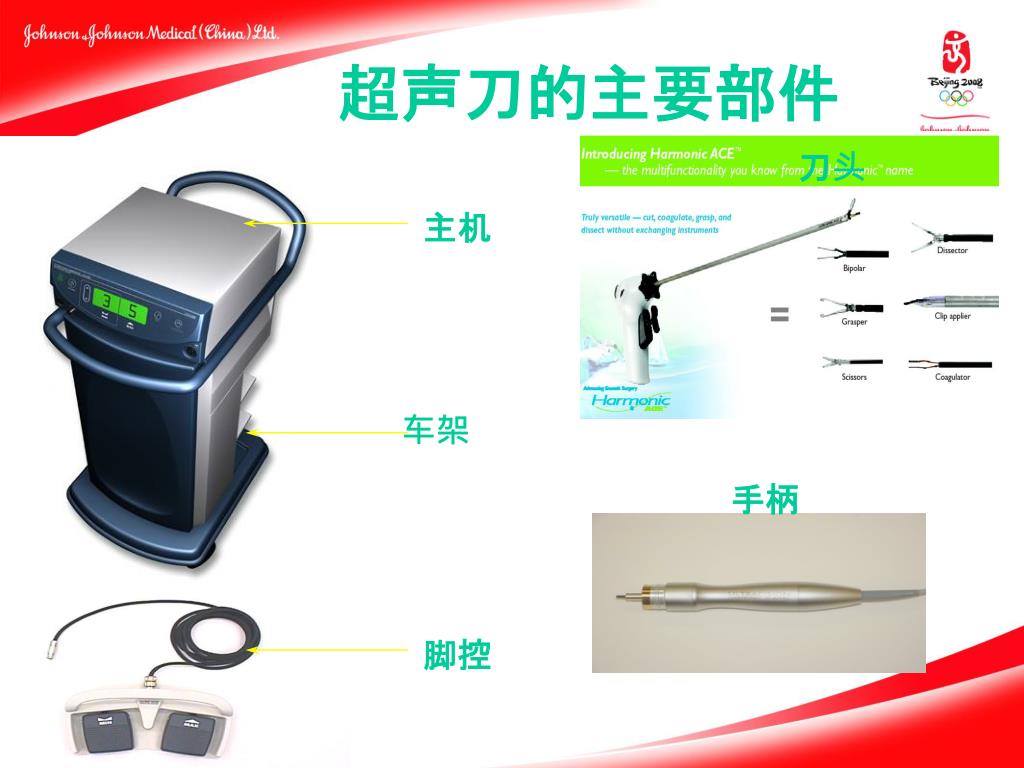

  18. 超声刀的主要部件 刀头 主机 车架 手柄 脚控

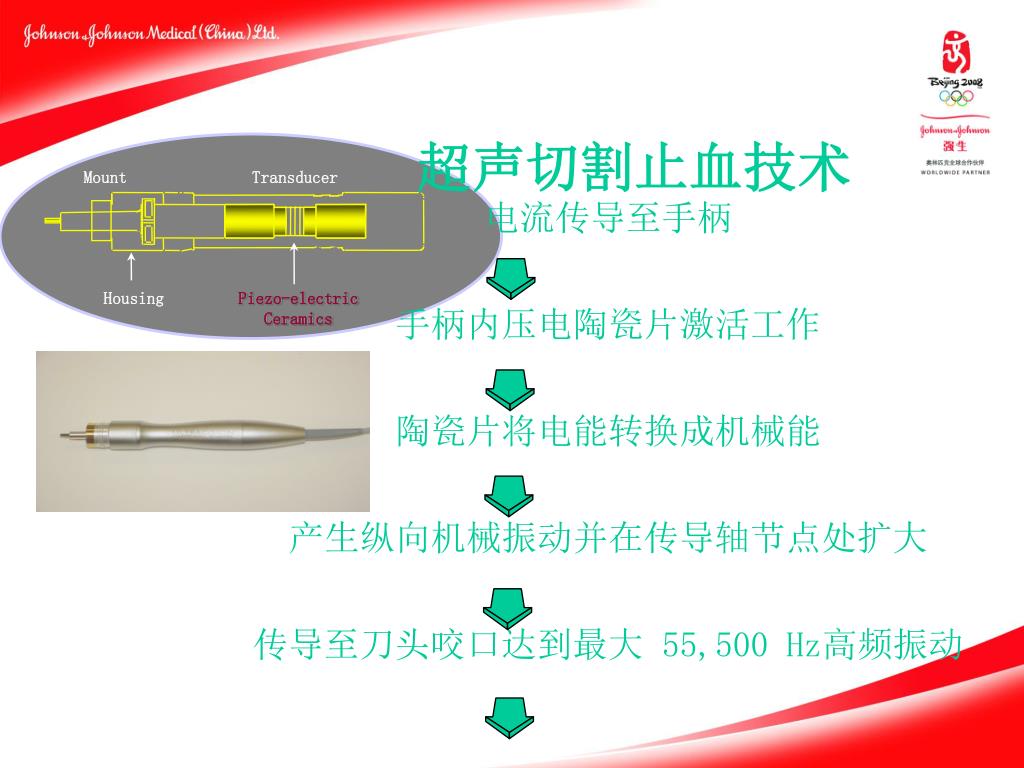

  19. Mount Transducer Housing Piezo-electric Ceramics 超声切割止血技术 电流传导至手柄 手柄内压电陶瓷片激活工作 陶瓷片将电能转换成机械能 产生纵向机械振动并在传导轴节点处扩大 传导至刀头咬口达到最大 55,500 Hz高频振动

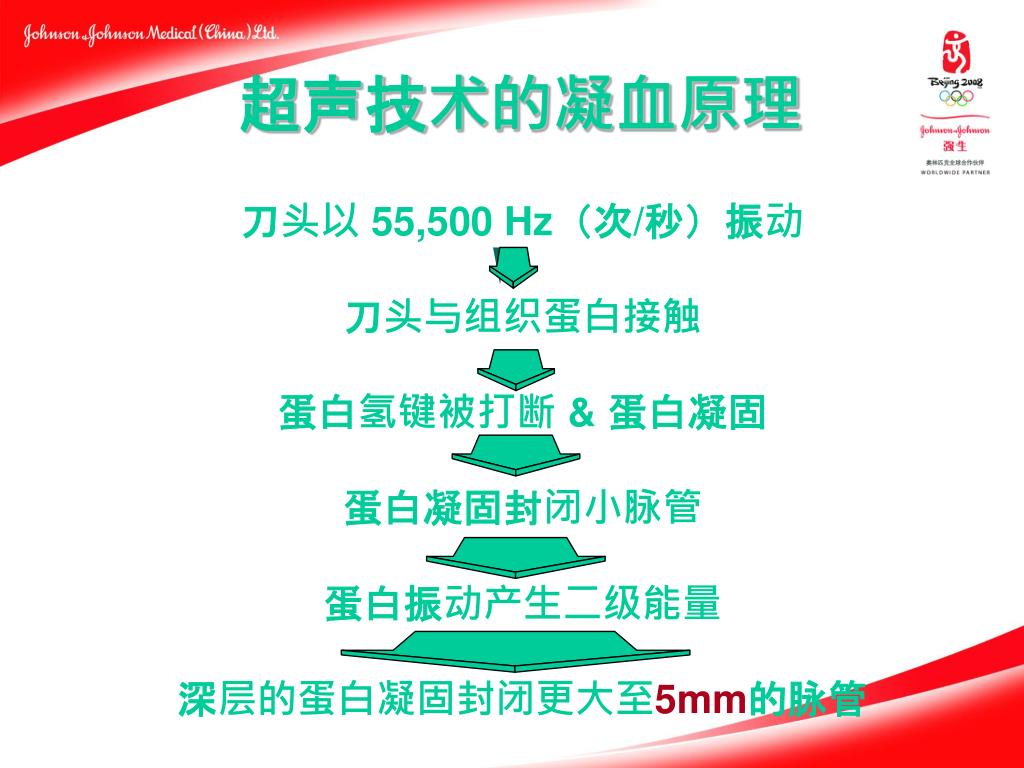

  20. 超声技术的凝血原理 刀头以 55,500 Hz（次/秒）振动 刀头与组织蛋白接触 蛋白氢键被打断 & 蛋白凝固 蛋白凝固封闭小脉管 蛋白振动产生二级能量 深层的蛋白凝固封闭更大至5mm的脉管

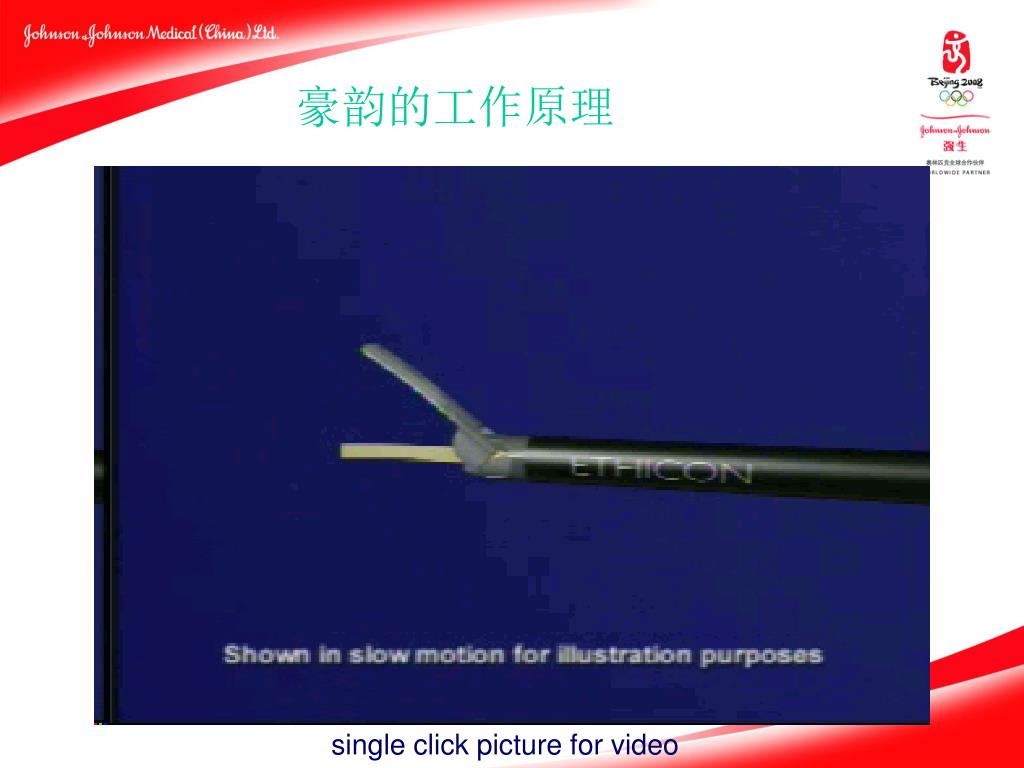

  21. 豪韵的工作原理 single click picture for video

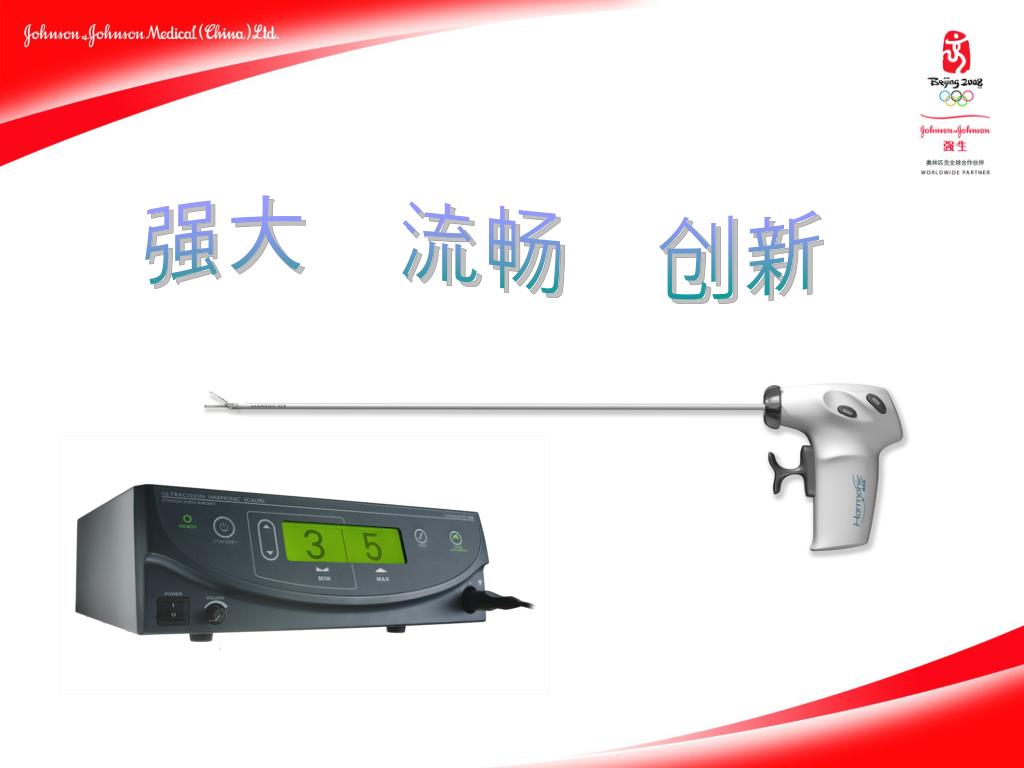

  22. 强大 流畅 创新

  23. 三、超声刀具有的临床优势 “腹腔镜手术是基于解剖的艺术，而超声刀则 为腹腔镜外科插上了疾行的翅膀 ” ——南方医科大学教授 李国新 • 无电流通过病人躯体 • 最小的组织焦痂和干燥 • 最小热损伤下的精确切割 • 极少的烟雾－－保证手术视野清晰 • 多功能－－减少器械的更换 • 超声刀具有的“气穴”效应－－帮助临床医生进行组织层面的分离

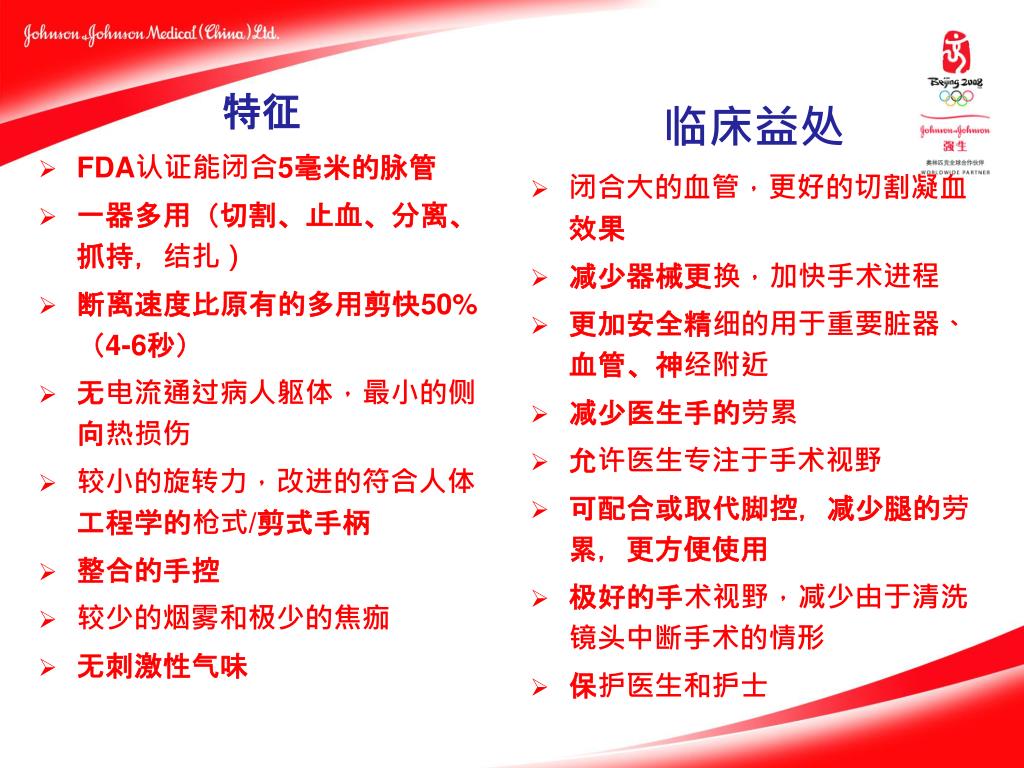

  24. 特征 FDA认证能闭合5毫米的脉管 一器多用（切割、止血、分离、抓持，结扎） 断离速度比原有的多用剪快50%（4-6秒） 无电流通过病人躯体，最小的侧向热损伤 较小的旋转力，改进的符合人体工程学的枪式/剪式手柄 整合的手控 较少的烟雾和极少的焦痂 无刺激性气味 临床益处 闭合大的血管，更好的切割凝血效果 减少器械更换，加快手术进程 更加安全精细的用于重要脏器、血管、神经附近 减少医生手的劳累 允许医生专注于手术视野 可配合或取代脚控，减少腿的劳累，更方便使用 极好的手术视野，减少由于清洗镜头中断手术的情形 保护医生和护士

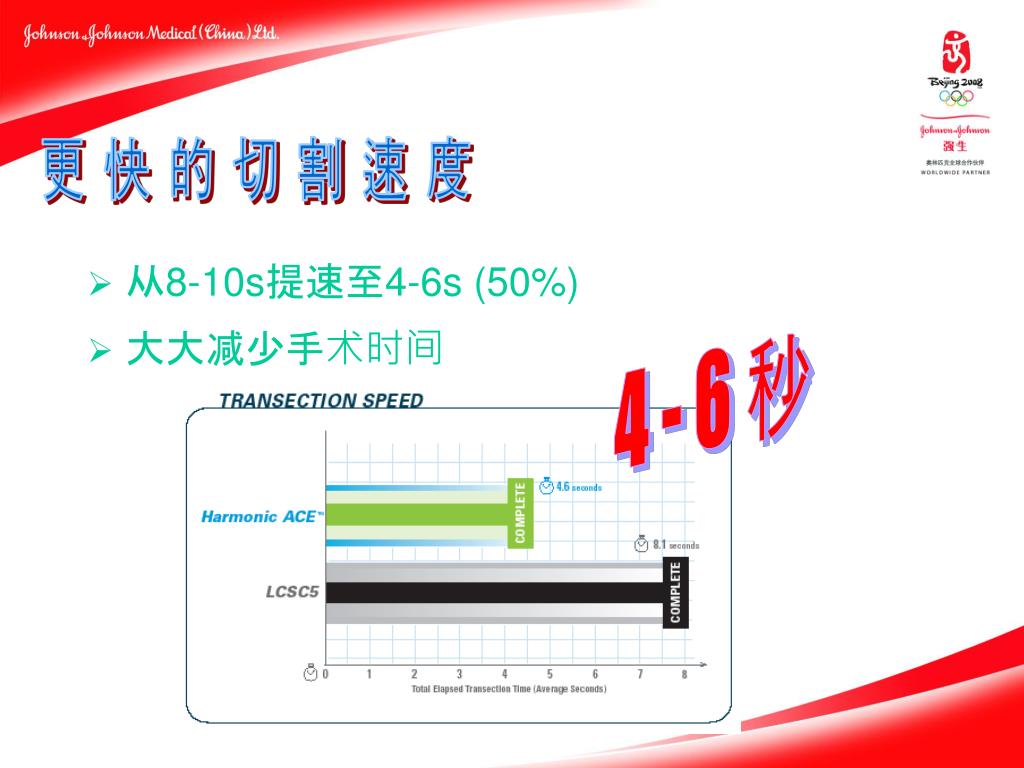

  25. 更 快 的 切 割 速 度 • 从8-10s提速至4-6s (50%) • 大大减少手术时间 4 - 6 秒

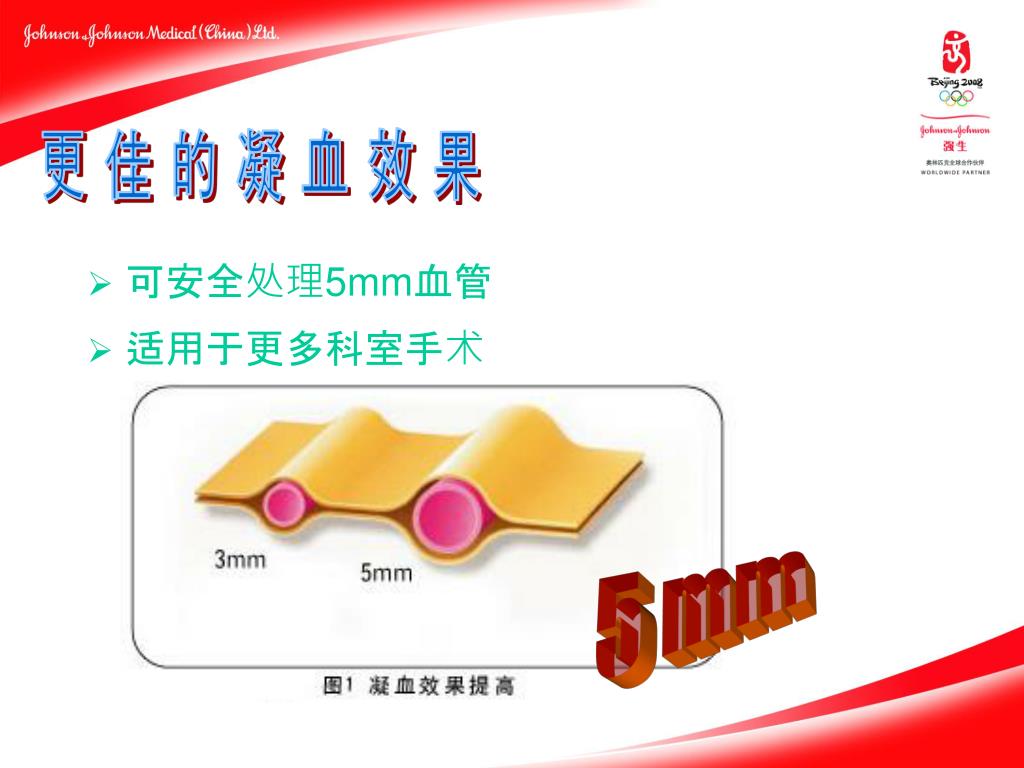

  26. 更 佳 的 凝 血 效 果 • 可安全处理5mm血管 • 适用于更多科室手术 5 mm

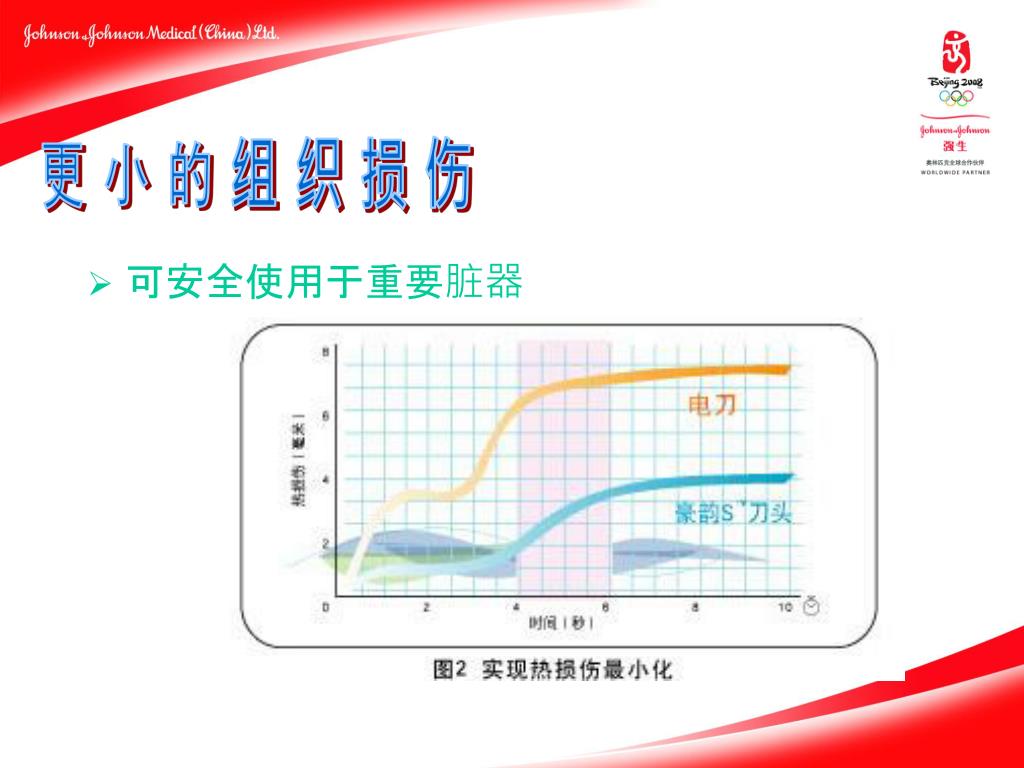

  27. 更 小 的 组 织 损 伤 • 可安全使用于重要脏器

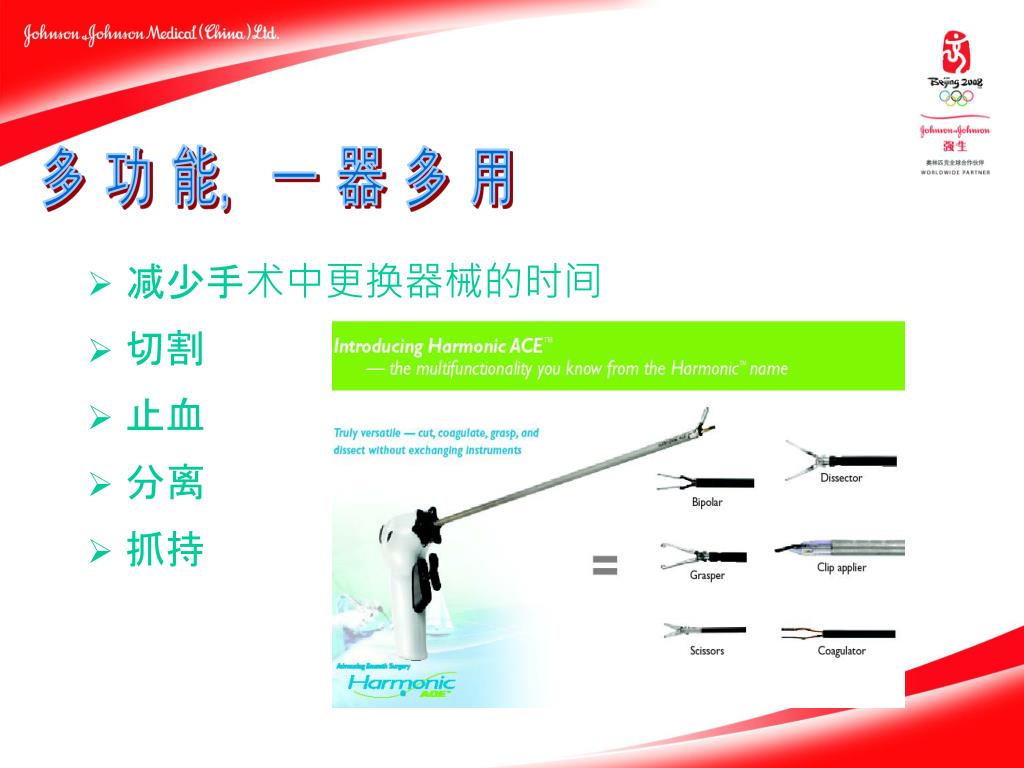

  28. 多 功 能，一 器 多 用 • 减少手术中更换器械的时间 • 切割 • 止血 • 分离 • 抓持

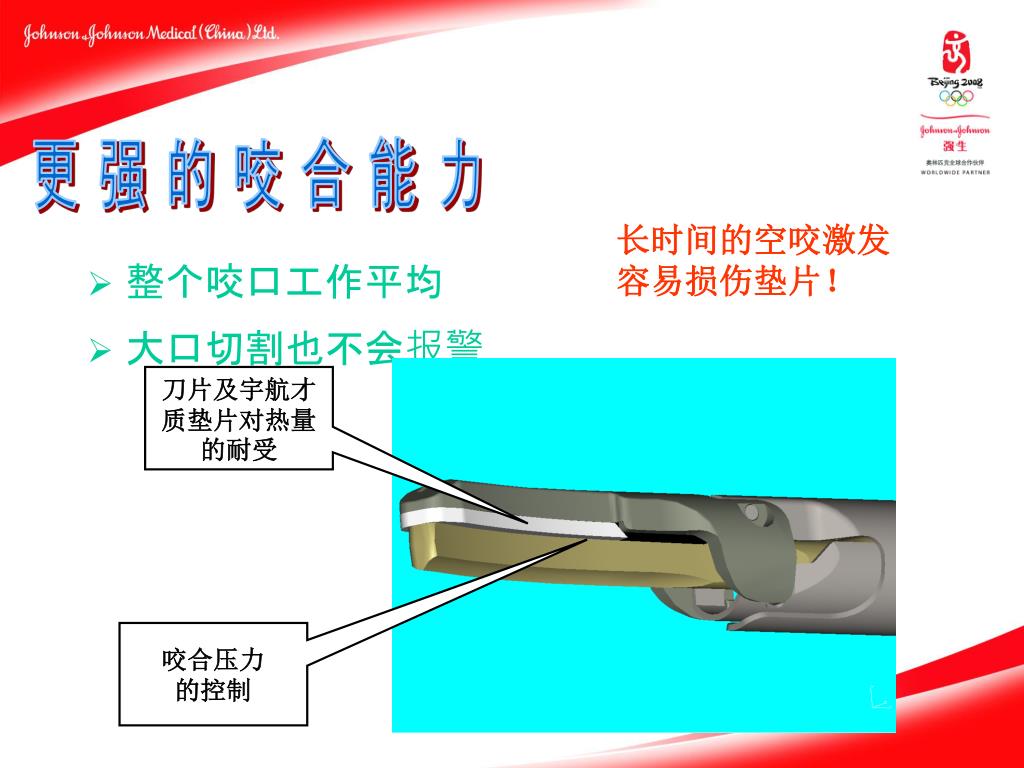

  29. 更 强 的 咬 合 能 力 长时间的空咬激发 容易损伤垫片！ • 整个咬口工作平均 • 大口切割也不会报警 刀片及宇航才质垫片对热量的耐受 咬合压力 的控制

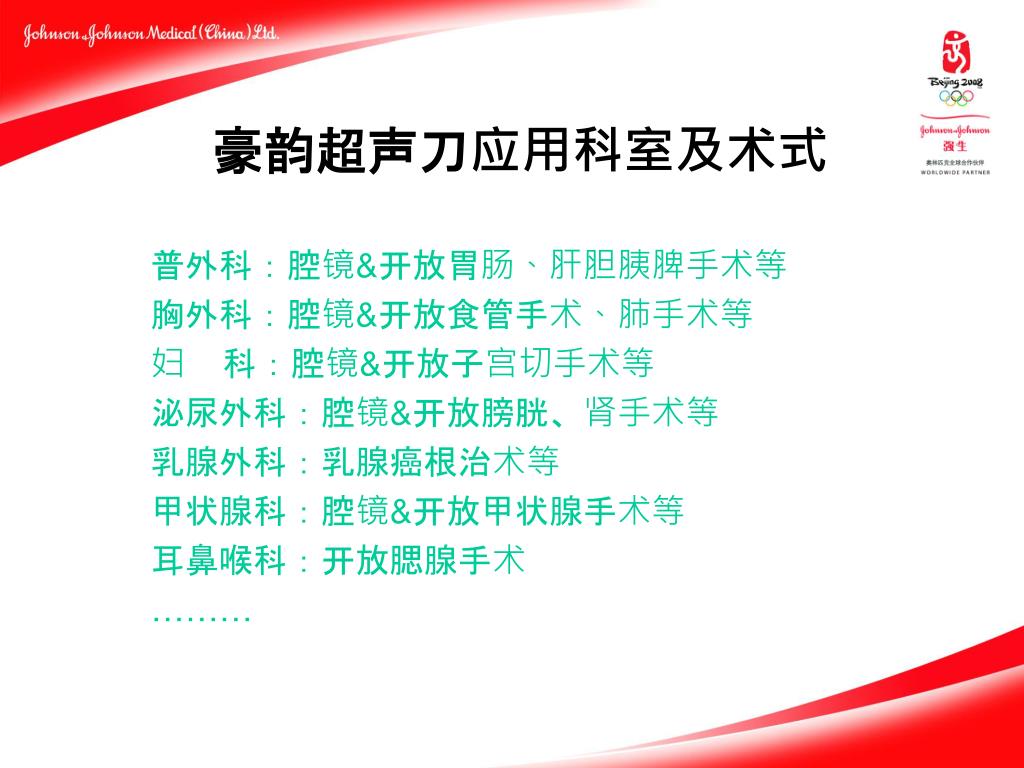

  30. 豪韵超声刀应用科室及术式 普外科：腔镜&开放胃肠、肝胆胰脾手术等 胸外科：腔镜&开放食管手术、肺手术等 妇 科：腔镜&开放子宫切手术等 泌尿外科：腔镜&开放膀胱、肾手术等 乳腺外科：乳腺癌根治术等 甲状腺科：腔镜&开放甲状腺手术等 耳鼻喉科：开放腮腺手术 ………

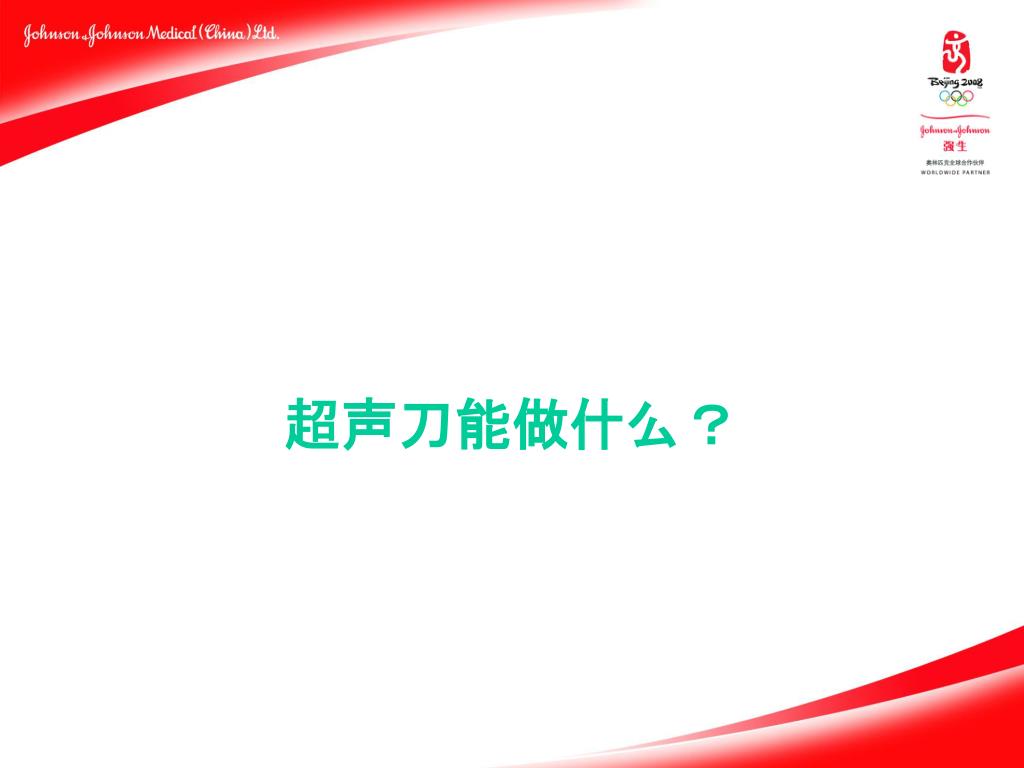

  31. 超声刀能做什么？

  32. 切割

  33. 止血

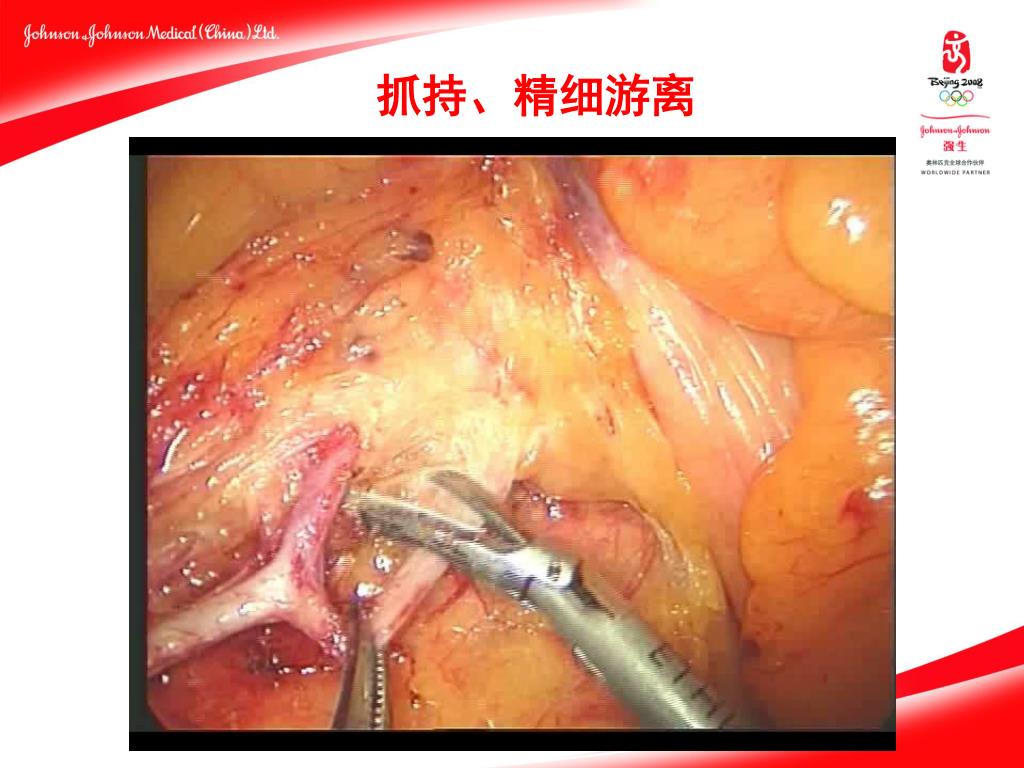

  34. 抓持、精细游离

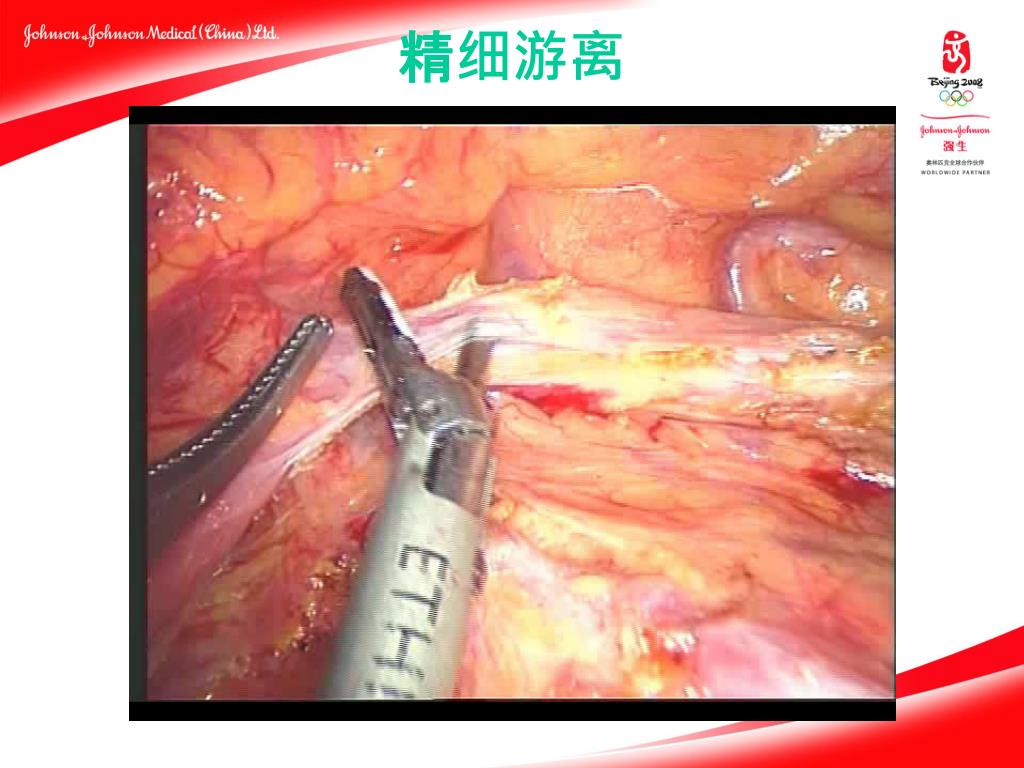

  35. 精细游离

  36. 超声刀和电能手术系统比较

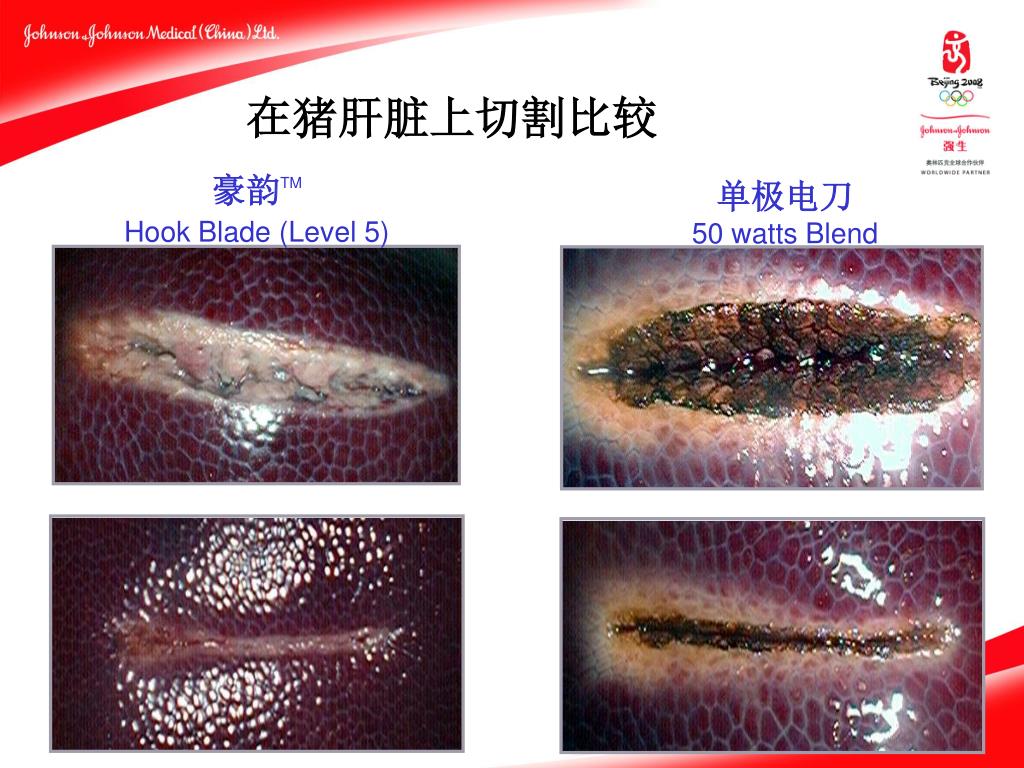

  37. 在猪肝脏上切割比较 豪韵TM Hook Blade (Level 5) 单极电刀 50 watts Blend

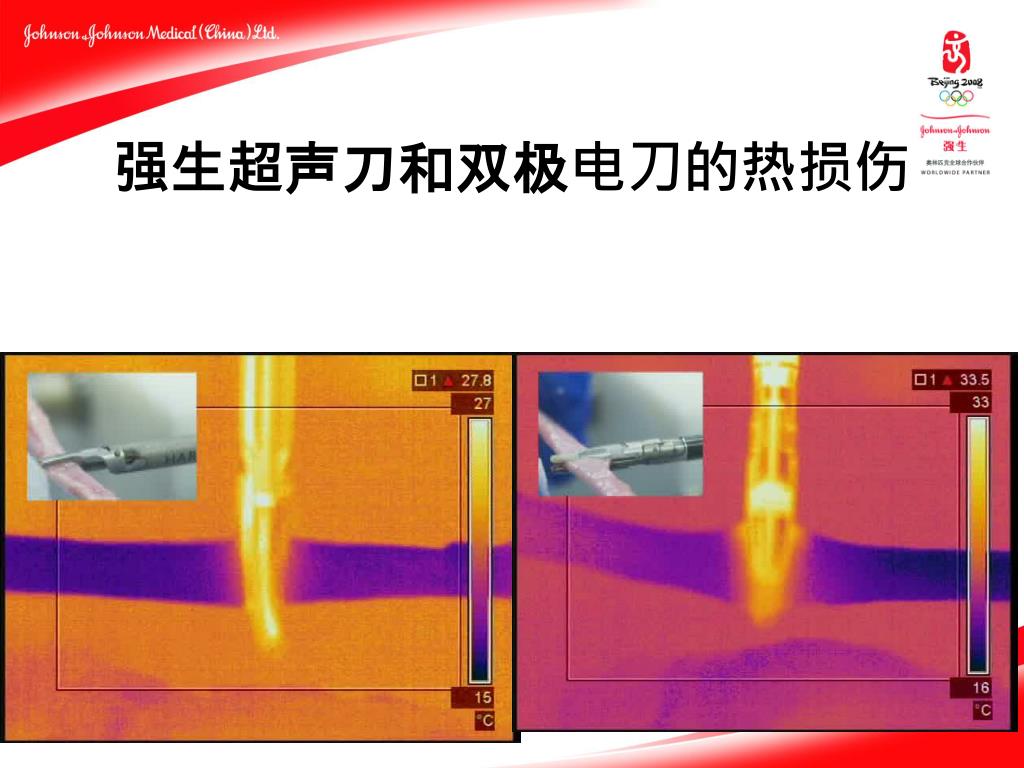

  38. 强生超声刀和双极电刀的热损伤

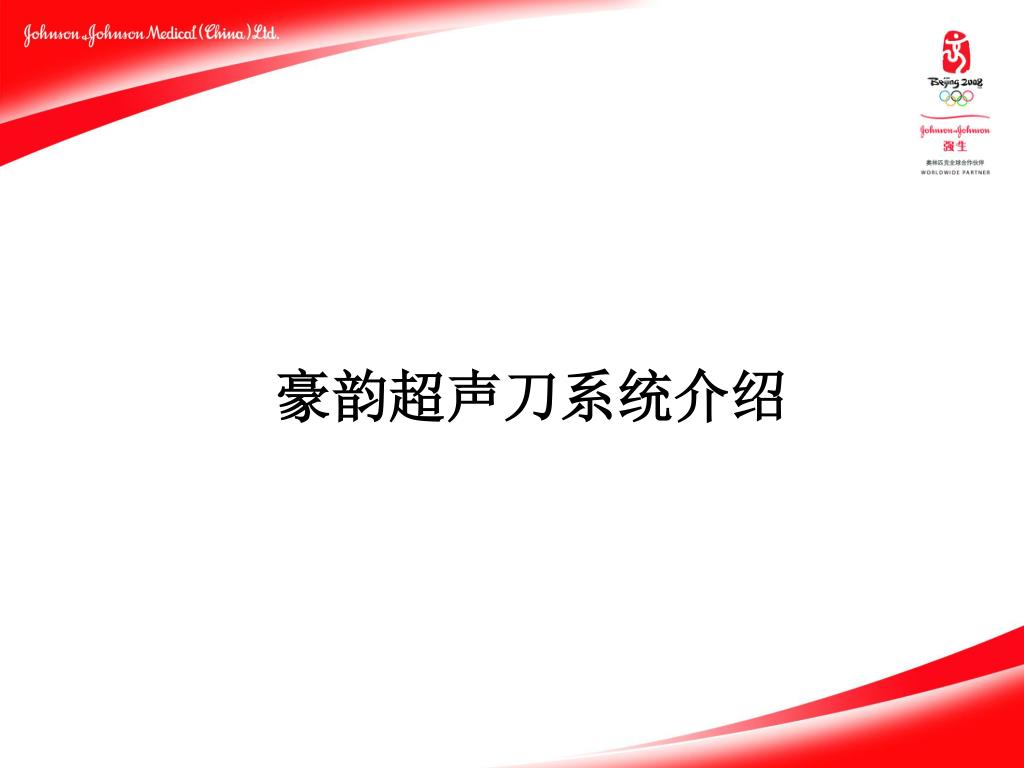

  39. 豪韵超声刀系统介绍 作用机理 组织效应 潜在不良反应

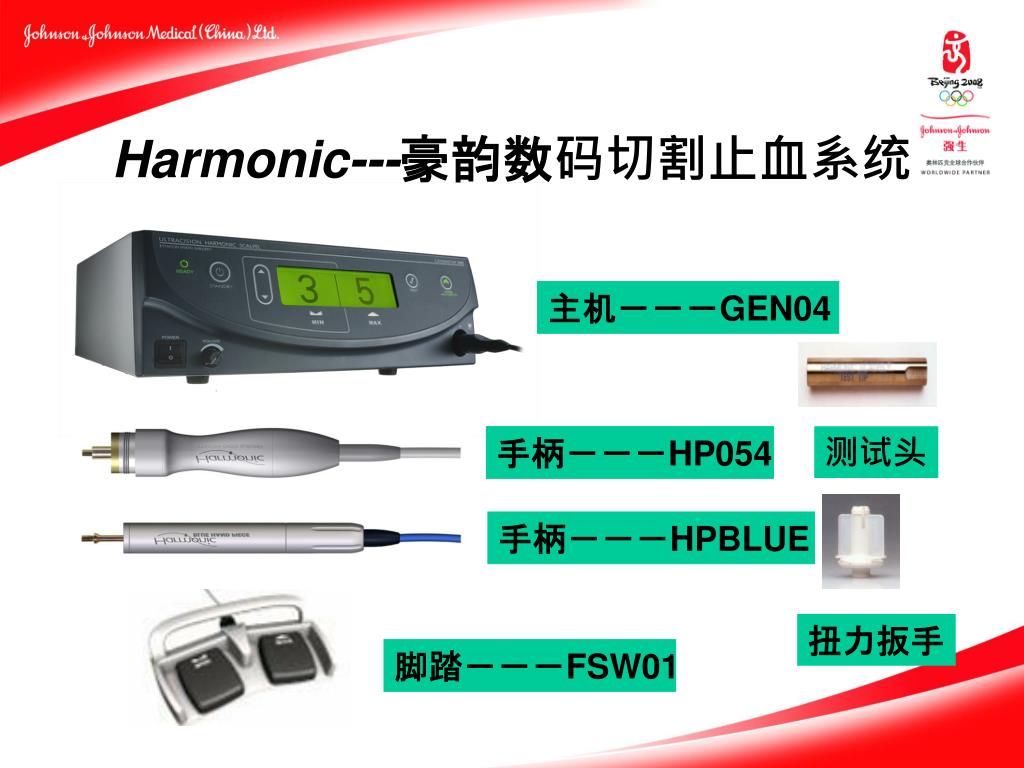

  40. Harmonic---豪韵数码切割止血系统 主机－－－GEN04 测试头 手柄－－－HP054 手柄－－－HPBLUE 扭力扳手 脚踏－－－FSW01

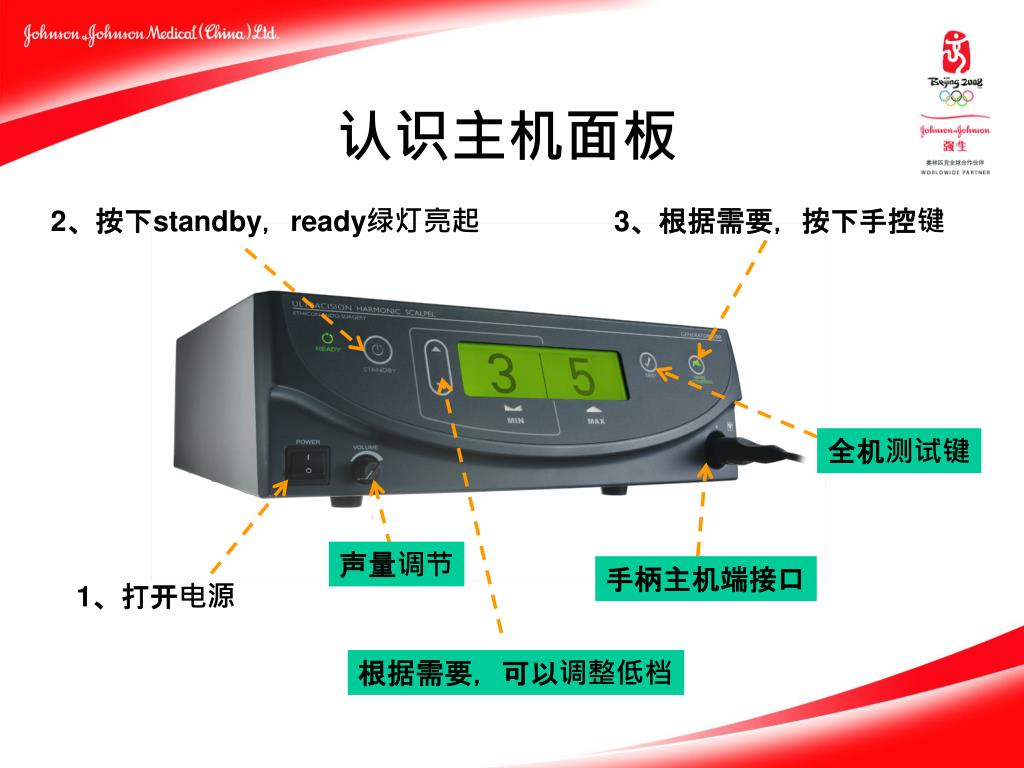

  41. 认识主机面板 2、按下standby，ready绿灯亮起 3、根据需要，按下手控键 全机测试键 声量调节 手柄主机端接口 1、打开电源 根据需要，可以调整低档

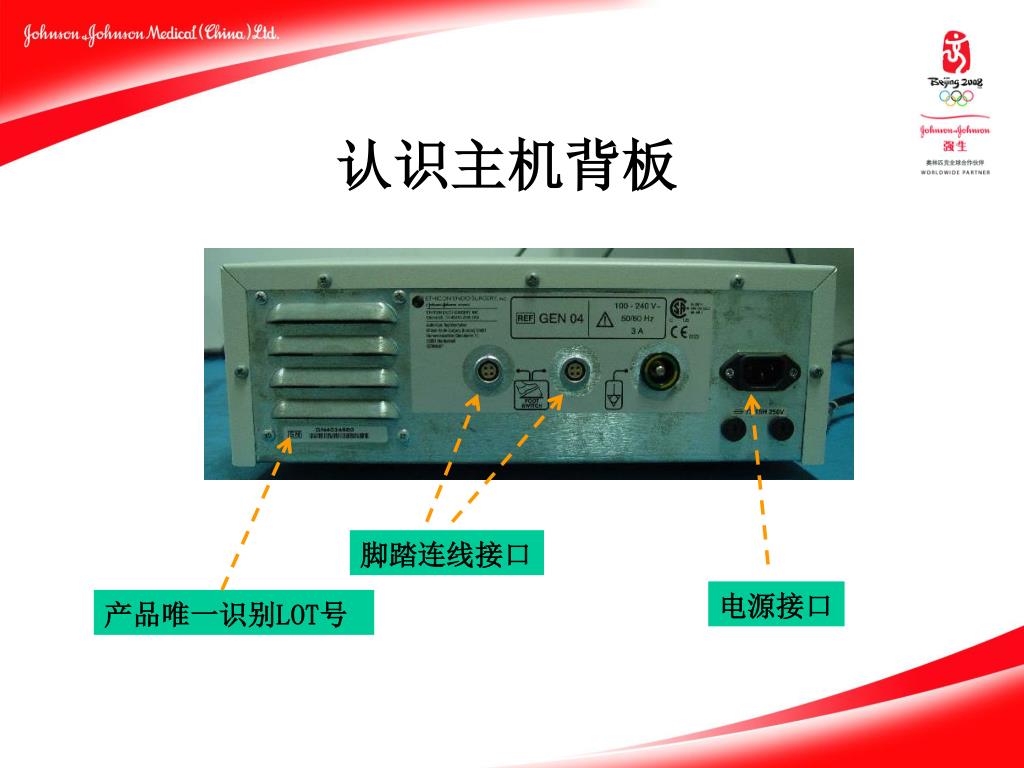

  42. 认识主机背板 脚踏连线接口 电源接口 产品唯一识别LOT号

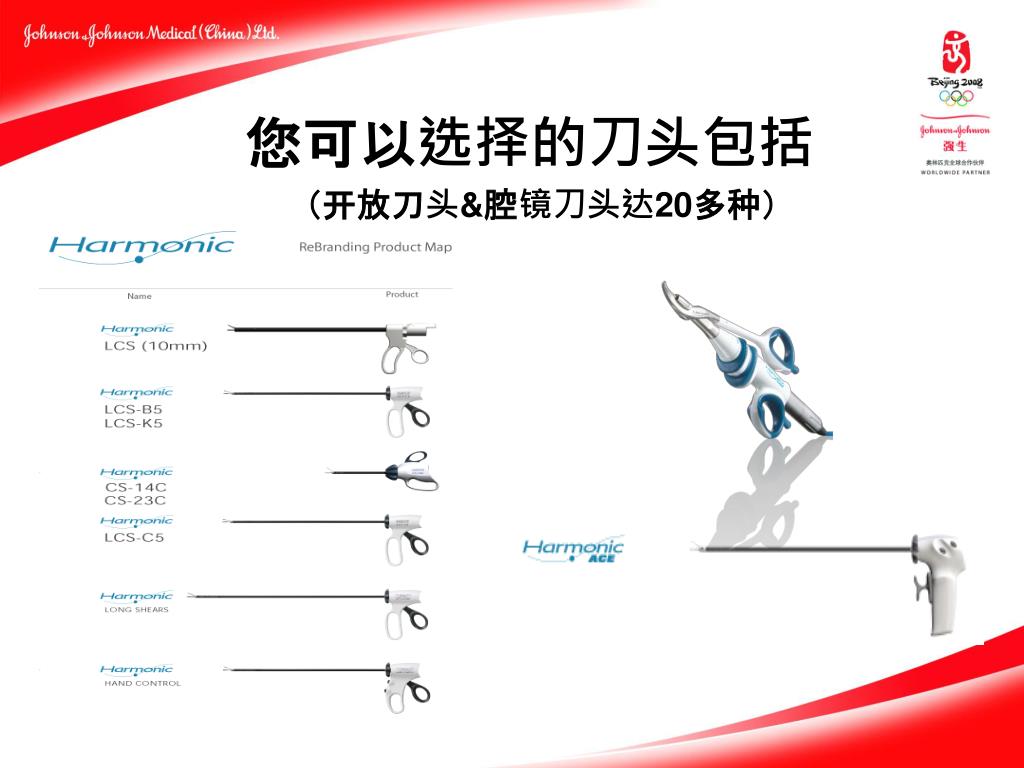

  43. 您可以选择的刀头包括 （开放刀头&腔镜刀头达20多种）

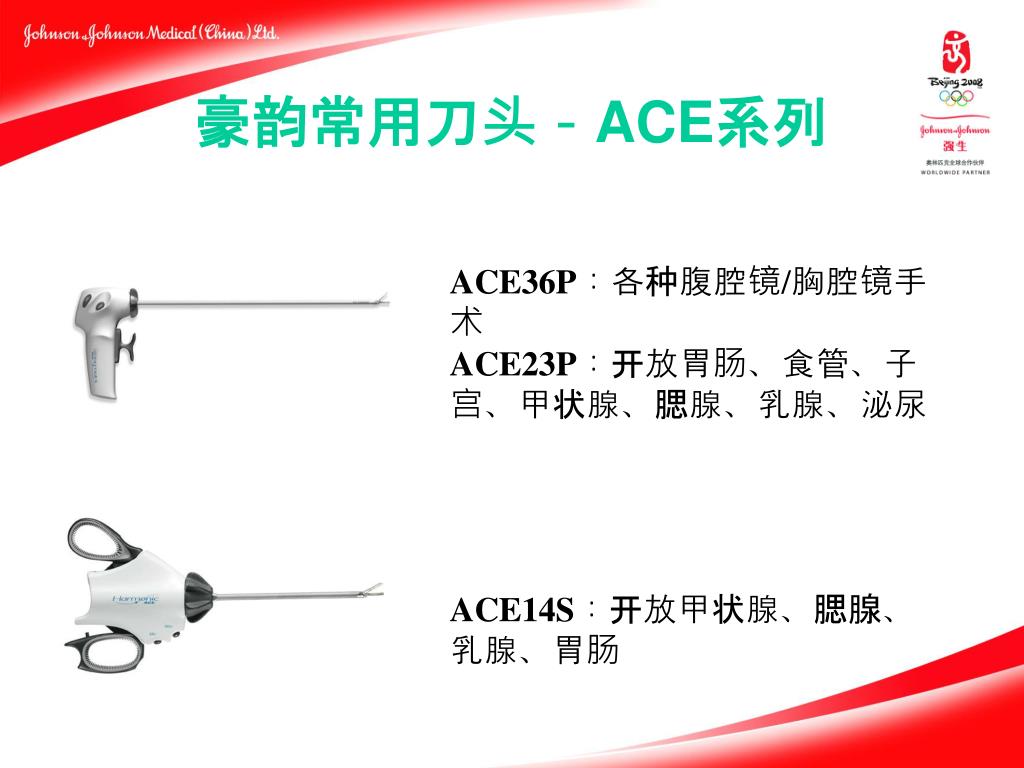

  44. 豪韵常用刀头－ACE系列 ACE36P：各种腹腔镜/胸腔镜手术 ACE23P：开放胃肠、食管、子宫、甲状腺、腮腺、乳腺、泌尿 ACE14S：开放甲状腺、腮腺、乳腺、胃肠

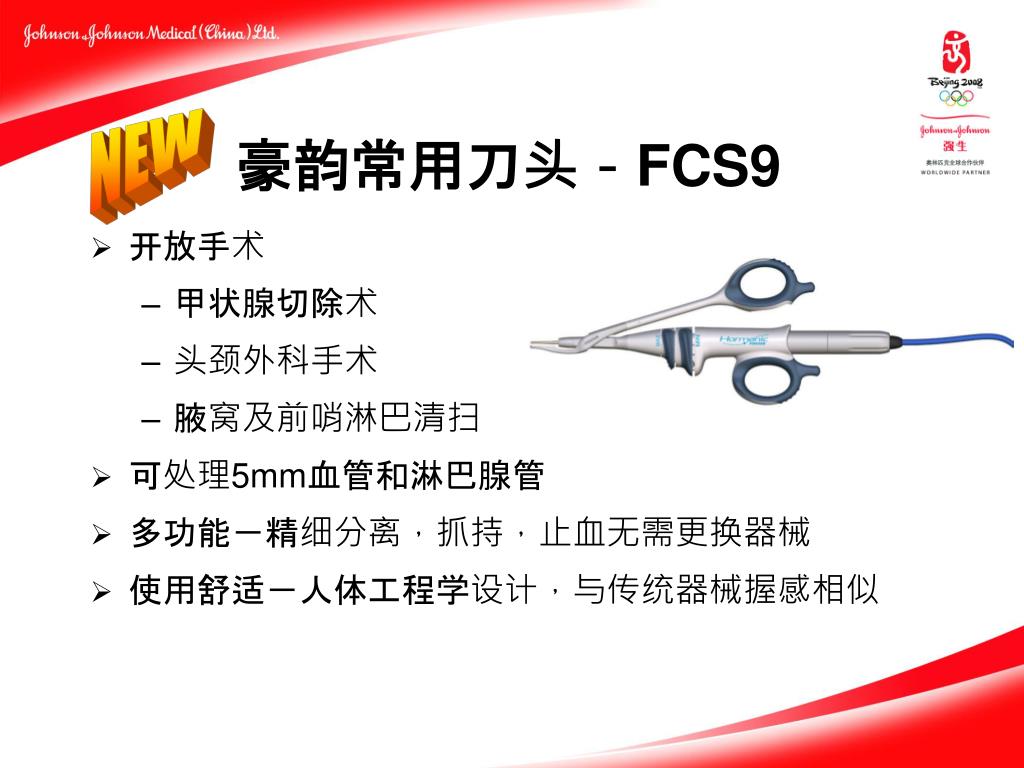

  45. 豪韵常用刀头－FCS9 NEW • 开放手术 • 甲状腺切除术 • 头颈外科手术 • 腋窝及前哨淋巴清扫 • 可处理5mm血管和淋巴腺管 • 多功能－精细分离，抓持，止血无需更换器械 • 使用舒适－人体工程学设计，与传统器械握感相似

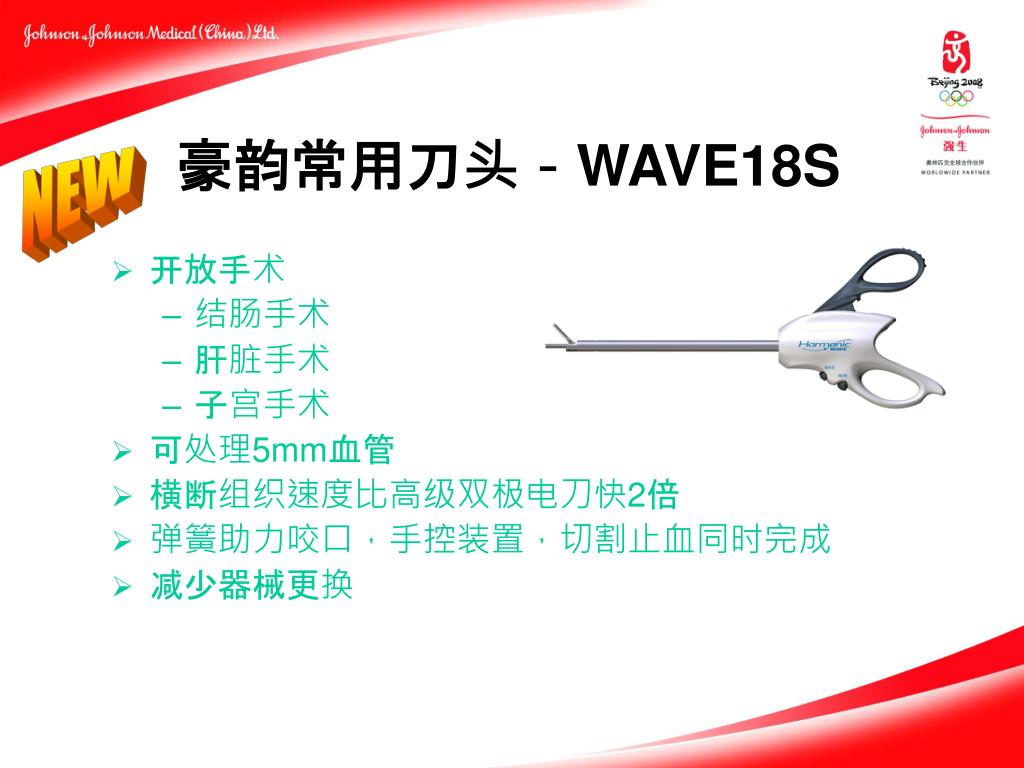

  46. 豪韵常用刀头－WAVE18S NEW • 开放手术 • 结肠手术 • 肝脏手术 • 子宫手术 • 可处理5mm血管 • 横断组织速度比高级双极电刀快2倍 • 弹簧助力咬口，手控装置，切割止血同时完成 • 减少器械更换

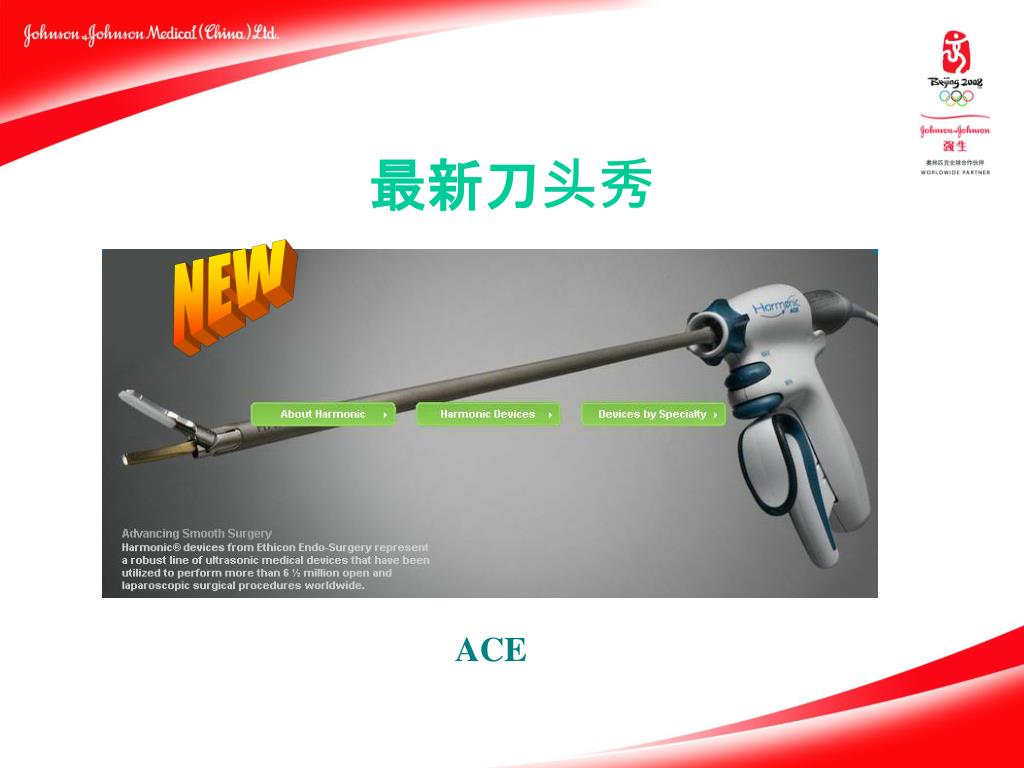

  47. 最新刀头秀 NEW ACE
