Presentation Transcript

  1. 请稍候

  2. VCD、DVD原理与维修 史新人

  3. 第1章 VCD、DVD机基础知识简介

  4. ● 数字信号--模数变换 图示：将模拟信号的每一个样本转换为16位二进制数

  5. ●数字信号—模数变换 ●概念 1.取样级数：每个模拟样本用数字信号表示的位数。前例：16。 2.取样频率：每秒钟取样的次数。 3. 数字信号传输使用单位：比特（bit）。每位数字信号称为1bit。 4.数字信号存储使用单位：字节（B）。1B=8bit.。

  6. ●数字信号 ●数字信号应用 1.在VCD机中声音取样级数为16bit，取样频率为44100Hz。 2. 在VCD、DVD机中，图像的取样级数均为8bit，取样频率均为图像上限频率的2倍多。 3.在DVD机中，声音取样频率和取样频率为多种。

  7. ●VCD、DVD播放光盘 VCD光盘规格 光盘直径：12cm ； 光盘厚度：1.2mm ； 中孔直径：15mm； 记录部分：φ46mm-φ116mm； 旋转方向（读取面看）逆时针；读取点线速度：1.2m/s-1.4m/s； 转速500rpm-200rpm； 坑深0.11μm； 坑宽0.4μm； 光道间距：1.67μm； 凸凹坑长度：0.87μm -3.3μm； 材料折射率为1.5的材料； 播放时间：74min。

  8. ●VCD、DVD播放光盘 DVD光盘规格 光盘直径：12cm ； 光盘厚度：1.2mm ； 中孔直径：15mm； 记录部分：φ46mm-φ116mm； 旋转方向（读取面看）逆时针； 坑深0.1μm； 坑宽0.18μm； 光道间距：0.7μm。 DVD光盘有：单面单层(只读)、单面双层(只读)、双面单层(只读)、 双面双层(只读)、双面单层(DVD-R)、 双面双层(DVD-RAM)几种。 播放时间最长为480min。

  9. ●VCD、DVD播放光盘 信息是有坑岛形成的，平坦位置为0，突变位置为1。 （有后面的知识知，两个1之间至少两个0；两个1之间最多10个0。） 光盘上的信息轨道是顺时针螺旋向外组成的。从光盘的商标面看，光盘需要顺时针旋转才能被读取。

  10. ●VCD记录格式 （1） 帧频：fz=44100/6=7350Hz （2）帧周期：Tz=1/fz=0.136ms （3） 读取点恒线速度:V0=1.3m/s (1.2m/s-1.4m/s) （4）帧长度：Lz=Vo/fz=0.177mm （5）位长度:Lv=177μm/588=0.3μm （6）最短坑长(即1001): 0.3μm×3=0.9μm （7）最长坑长(即100000000001): 0.3μm×11=3.3μm （8）位频率:fv=7350Hz×588=4.3218MHz （10）扇区:又称帧组,由98个帧构成.每秒75个扇区

  11. ●VCD记录格式 ●光盘上每帧信号的内容 ●数据信号：声音图像的压缩数据 ●校验码：VCD机依此纠正读盘错误 ●子码：送CPU用于控制和显示 ●EFM调制：为易于读盘设置的措施 ●帧同步信号：帧界和控制光盘旋转 ●耦合位：14位数据字 的分界

  12. 相邻几帧图像比较，若有相同的宏块，只保留一块，其余都删除，作出位置标记的“移动矢量”。读盘后再根据标记复制。相邻几帧图像比较，若有相同的宏块，只保留一块，其余都删除，作出位置标记的“移动矢量”。读盘后再根据标记复制。 就是找到了一种特别简单的表达方式，这种表达方式可以使bit数很少。 ●数字信号压缩的基本知识 根据人耳的听觉特性，将实际上已经听不到的声音删除，就可以大大减少数字声音信号的bit数，这就是声音信号压缩的基本原理。 ● MPEG压缩方法（视频） ● JPEG压缩方法（视频） ● 声音数据压缩方法

  13. ● MPEG-1标准：对数字信号进行一定处理，使传递数字活动图像和伴音的传输率不超过约1.5Mb/s，称为MPEG-1标准。目前有VCD、DAT（数字录音机）、计算机光驱等 。 ● MPEG-2标准：对数字信号进行一定处理，使传输码率限制在2～10Mbit/s以下，称为MPEG-2标准。用于DVD影碟机、数字录像机、CATV。 ● MPEG-3标准：对数字信号进行一定处理，要求比特率最高为40Mbit/s，符合该标准的图像质量与即将到来的数字电视相当。 ●MPEG-4标准：它是低比特率的音像编码标准，适用于64Kbit/s以下的传输速率网络，在公众电话网络PSTN上传输基本不动的图像，例如可视电话等。

  14. ●数字信号压缩的基本知识 若影碟机送来的数据率很高，则每帧的像素就很多，像素面积就能够很小，画面就细致。因此，各MPEG标准的根本差别在于数据传输、处理的比特率不同，从而造成图像的质量不同。

  15. ●设备的对外连接

  16. 第2章 激光头和机械结构

  17. ●激光头 三光束激光头工作原理示意图 全息式激光头工作原理示意图

  18. ●激光头 这是卸掉激光头外壳后，看到的激光头物镜组件结构。 能看到物镜、聚焦循迹线圈、磁铁和物镜定位调节装置。离读者最近的是聚焦循迹线圈的外接焊接点。

  19. ●机械系统 这是机械部分的机构简图。可以看出进给机构、进出盒机构全部机械装置和主轴电机的旋转盘。 观察机械部分的实物可以一目了然，应注意实践环节。

  20. ●机械系统 ●机械的拆卸

  21. ●机械系统 ●机械的拆卸

  22. ●机械系统 ●机械的拆卸

  23. ●机械系统 ●机械的拆卸

  24. ●机械系统 ●机械的拆卸

  25. 第3章 VCD影碟机

  26. ●VCD机工作原理

  27. ●DSP [数字信号处理器 DSP 。

  28. ●系统控制系统 根据操作信息，将操作指令输出，并将工作状态在显示屏上显示 和信号处理部分进行的双向联系。如获得目录号、片头片尾，进行选曲找寻、越轨计算等。 ● 数据控制 ● 机芯控制 包括机械机芯和伺服系统两方面的操作信息、检测信息的获取和相应控制。 ● 操作显示控制

  29. ● MPEG-1解码部分 国内VCD机的解码系统总是用单片解码器。 一只 8位单片主微处理器、一只DRAM和一只ROM等构成一个以软件为基础的解码系统。 解压缩部分软、硬件呈一个整体，工作过程存在着软件上的联系。 芯片的集成度高、引脚多、线路细而密 。 ● 特点和应用

  30. ●数字大规模集成电路 数字大规模集成电路工作过程上存在着软件上的联系；芯片的集成度高、引脚多、线路细而密；除注意输入、输出信号外，其时钟、供电、复位工作条件应当非常重视。 测量设备只能判断其损坏，不能判断其正常。就连更换也是不容易的。专职维修人员常采用更换电路板的方法。

  31. ● MPEG-1解码部分 两款采用CL系列解压芯片的解压缩板

  32. ● MPEG-1解码部分 两款 ES-3210 和 ES-3207 配套使用的解压缩电路板

  33. ● 控制与显示电路 两款操作显示板

  34. ● 电源电路 串联调整型稳压电源 开关型稳压电源

  35. 第4章 DVD影碟机

  36. ● DVD机工作原理 方框图

  37. ● DVD机工作原理

  38. ● DVD机的激光头 为了能读VCD光盘，DVD播放机在一个激光头内设计有两种信息读取机构。 DVD机中有单管单镜激光头、单管双镜激光头、双管双镜激光头、双管单镜激光头几种。 采用双激光管的激光头，读VCD光盘使用780nm激光波长；读取DVD光盘使用650nm的激光波长。 需要说明的是，在很多DVD机中，读取单面双层DVD光盘时，循迹误差采用单光束的相位差检测方式。即利用单光束产生的A+C和B+D之间的相位差，产生循迹误差信号。

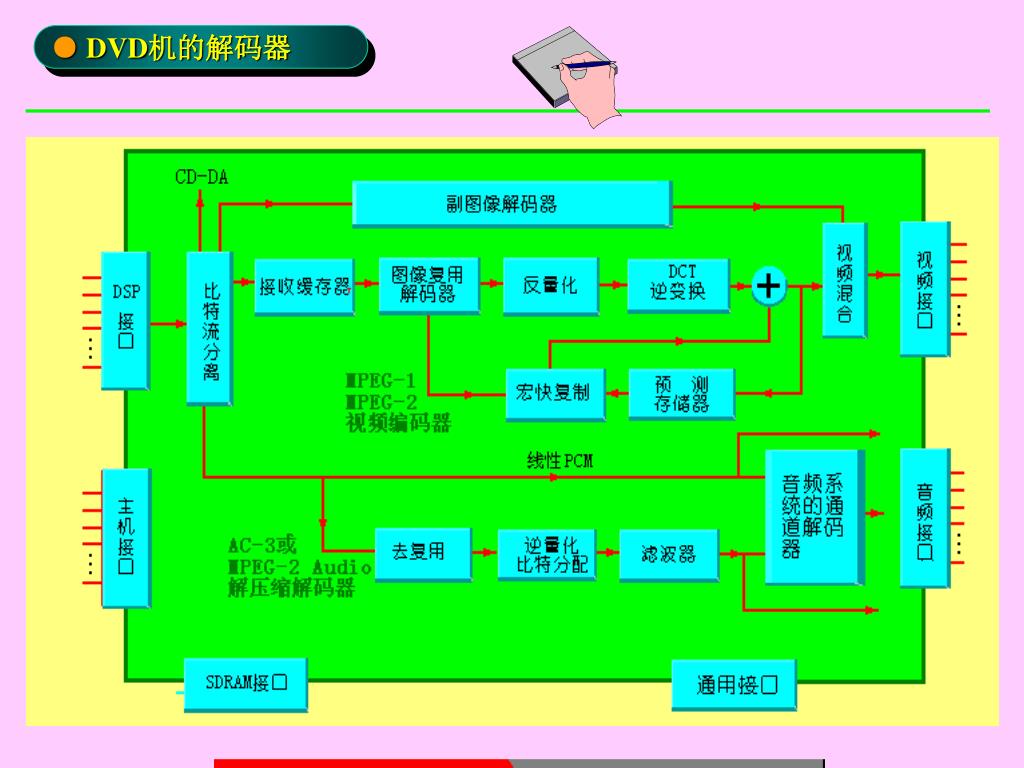

  39. ● DVD机的解码器

  40. ● DVD机的解码器 上述DVD机解码器的图并不是实际解码芯片的工作流程，而是将DVD机解码器的所有功能集合在一个图上。 实际中，DVD机的解码器是由多个集成电路组合的。视频解码器和音频解码器大多各用一块集成电路。 音频解码器分为解压缩解码和通道解码（系统解码）两部分。有的DVD机中没有设置通道解码。

  41. ● 音频系统 ● DVD机常用音频系统 MPEG-2 音频系统 Dolby AC-3 音频系统 L-PCM 音频系统 另外，目前有些DVD机还引入DTS 音频系统。

  42. ● 音频系统 声音压缩：AC-3 和MPEG-1 Audio、MPEG-2Audio都是利用掩蔽效应进行声音数据的压缩。 AC-3声音系统：AC-3 是5．1声道的数码环绕声编码制。 MPEG-2 Audio 系统：MPEG-2 Audio最大可到7个通道。 使用MPEG-1音频解码器也可以对MPEG-2 Audio解码进行双声道立体声重放。这是MPEG-2 Audio的最大特征。 LPCM音频系统：LPCM音频系统是不使用压缩技术的高音质环绕声编码系统。由于没有使用压缩技术，数据传输率远大于其它环绕声系统。 双解码：“双解码”是内置杜比AC-3 和DTS两种音频系统解码器的电路。

  43. ● 音频系统 ● 音频外接

  44. ● 音频系统 • DVD机如果没有设置音频通道解码器，就没有多声道环绕立体声直接输出，只有用光纤口或者同轴电缆口外接音频声道解码器。 • 能听到真正的多声道环绕立体声的条件是：光盘、音频解压缩解码器、音频通道解码器都具有这个音频系统，且接有一套环绕立体声音箱。 • 标有“AC-3 ready”的 DVD播放机只表示它能读出 AC-3 数字码流，并不表示它含有相应的音频通道解码器。

  45. ● 模拟音频处理

  46. 第5章 VCD、DVD机的维修

  47. ● 维修方法

  48. ● 读盘不好的故障 VCD、DVD机出现最多的故障是读盘不好。 这种故障现象，可以把故障范围限定在激光头、机械部分、伺服电路、RF放大器、以及DSP部分以内 。 故障现象是：循迹时间长、初始搜索动作不成功、很难进入重放状态、显示屏读数不稳、图像有马赛克现象、声音停滞、挑盘、不过信息槽、打盘、读盘造成死机、光盘不旋转、主轴电机转速异常等。 该类的故障率占整机故障率的50%以上，其中激光头问题占据绝大多数。该部分有一个关键测试点：即RF放大器的RF信号波形。 机械部分的故障可以直观判断。激光故障可以使用清洁光盘、物镜，调整激光发射功率的方法。
