  1. 光伏发电系统 新型最大功率点跟踪方法 的研究 硕士毕业设计选题报告 报告人：王钊 2012.11.26

  2. 主要内容 国内外研究动态 拟解决的技术问题 课题进展计划

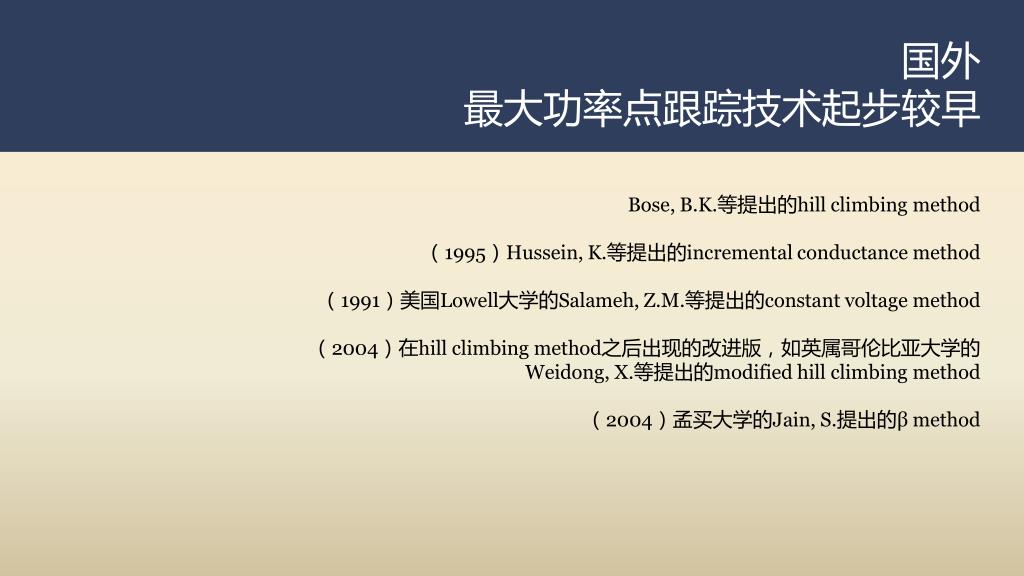

  3. 国外 最大功率点跟踪技术起步较早 Bose, B.K.等提出的hill climbing method （1995）Hussein, K.等提出的incremental conductance method （1991）美国Lowell大学的Salameh, Z.M.等提出的constant voltage method （2004）在hill climbing method之后出现的改进版，如英属哥伦比亚大学的Weidong, X.等提出的modified hill climbing method （2004）孟买大学的Jain, S.提出的β method

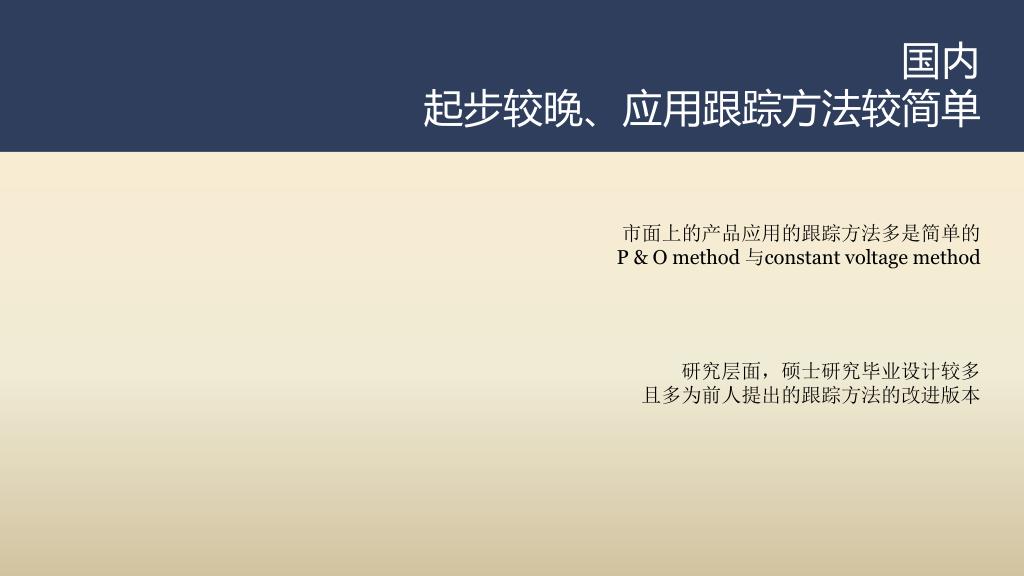

  4. 国内 起步较晚、应用跟踪方法较简单 市面上的产品应用的跟踪方法多是简单的 P & Omethod 与constant voltage method 研究层面，硕士研究毕业设计较多 且多为前人提出的跟踪方法的改进版本

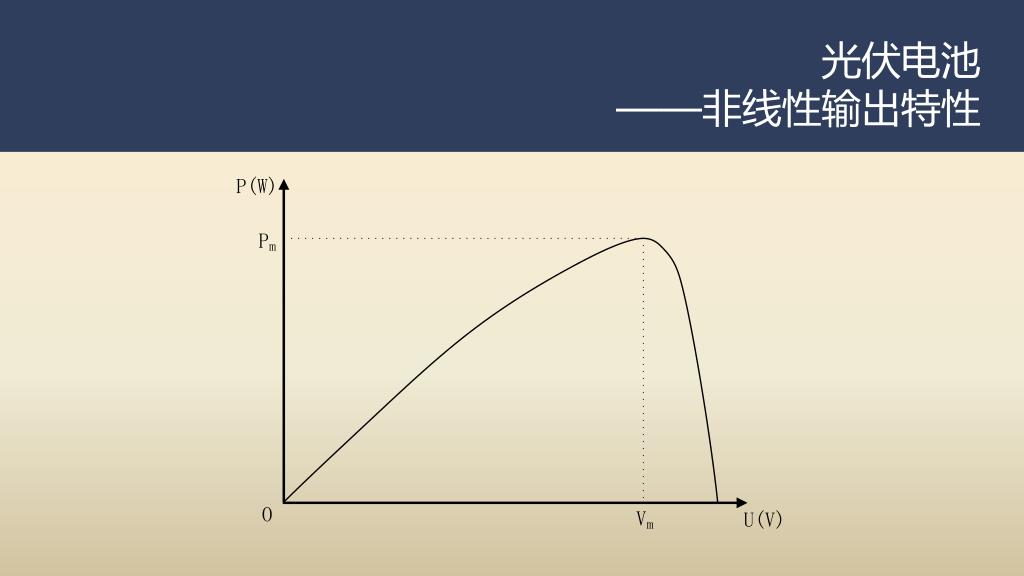

  5. 光伏电池 ——非线性输出特性

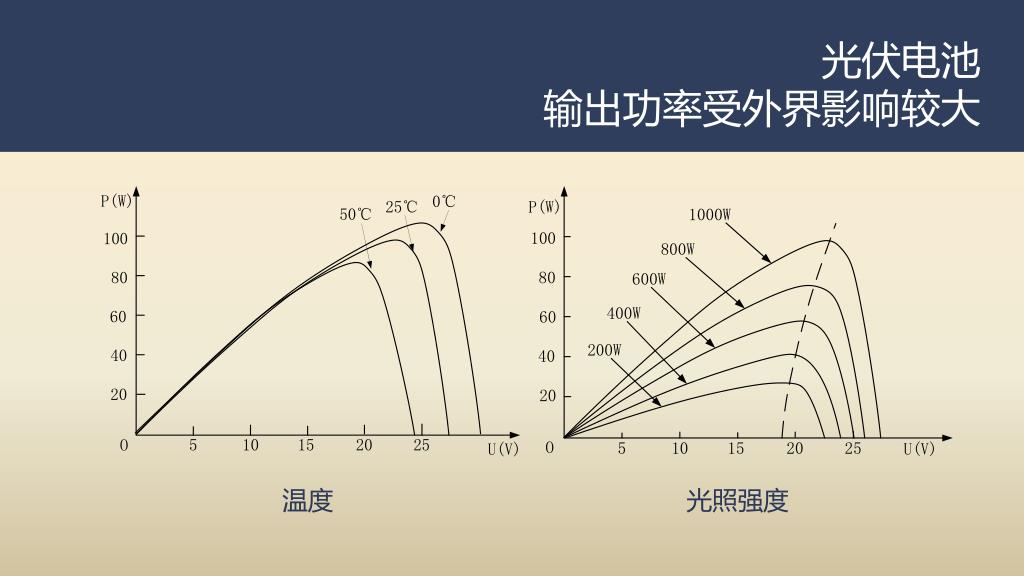

  6. 光伏电池 输出功率受外界影响较大 温度 光照强度

  7. 在系统中加入 最大功率点跟踪控制器 负载 MPPT 控制器 逆变器 传输线

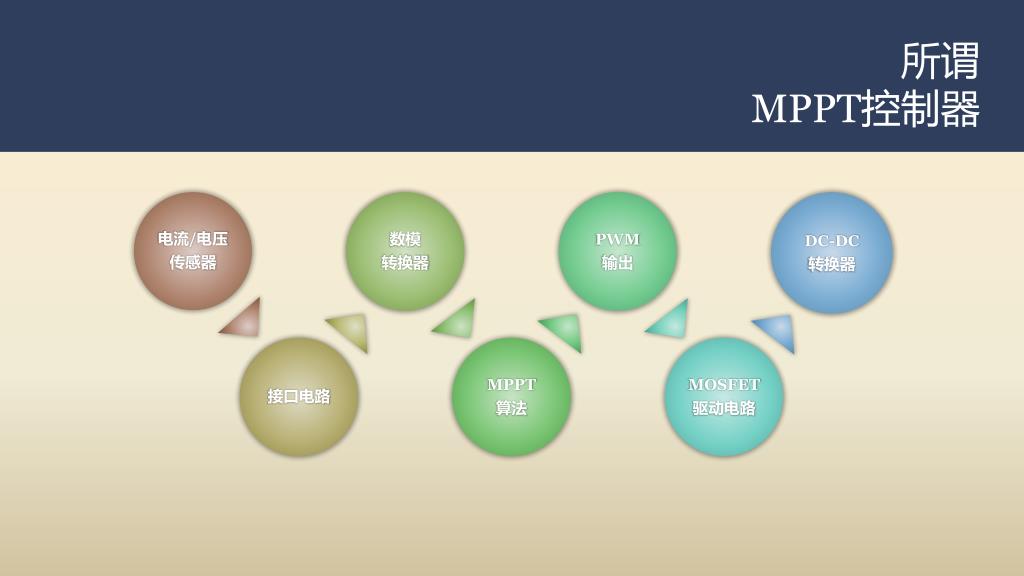

  8. 所谓 MPPT控制器 • DC-DC • 转换器 • 电流/电压 • 传感器 • 数模 • 转换器 • PWM • 输出 • MOSFET • 驱动电路 • MPPT • 算法 • 接口电路

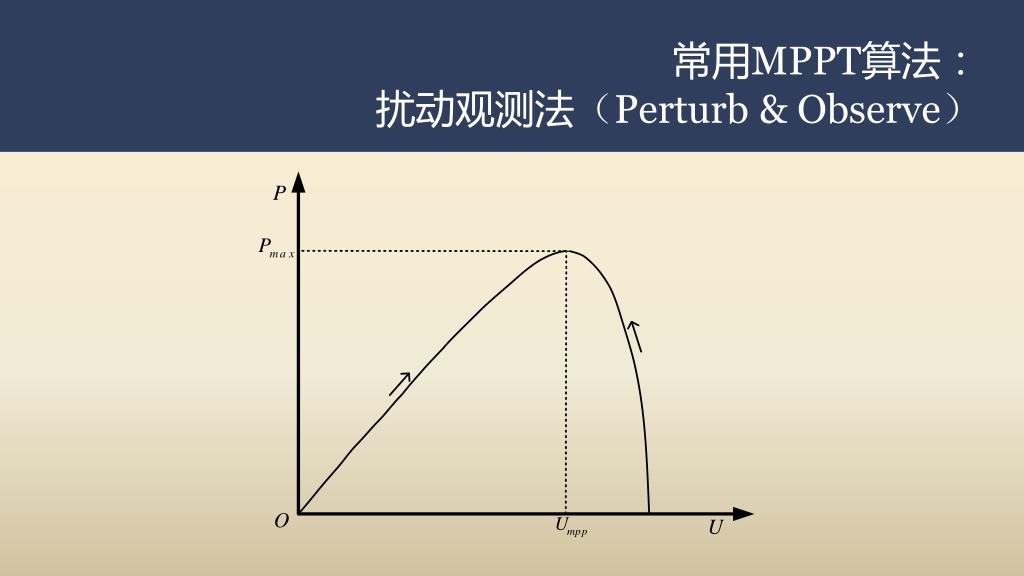

  9. 常用MPPT算法： 扰动观测法（Perturb & Observe）

  10. 关于二分法 about the Dichotomy algorithm 二分法是通过每次把当前环境所对应的 最大功率点所在小区间收缩一半 使DC-DC 转换器中的晶体管的占空比 使其占空比区间的两个端点逐步迫近最大功率点以求得最大功率点的近似值的方法

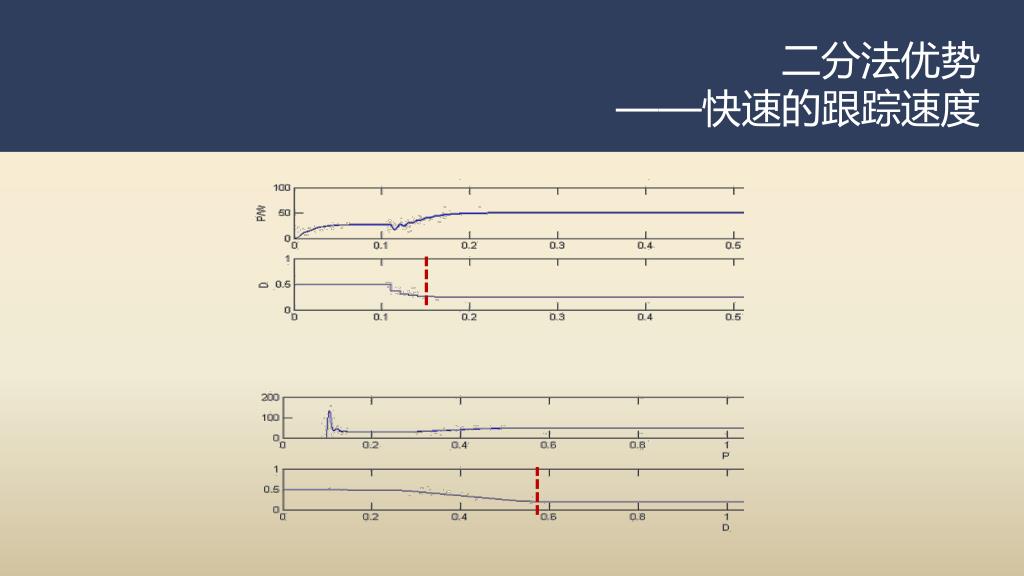

  11. 二分法优势 ——快速的跟踪速度

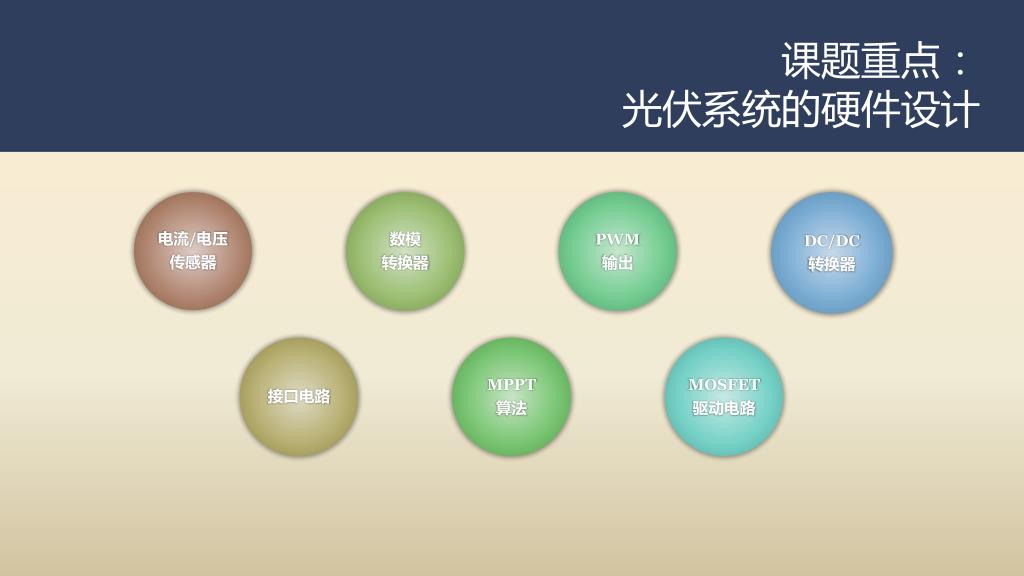

  12. 课题重点： 光伏系统的硬件设计 • DC/DC • 转换器 • 电流/电压 • 传感器 • 数模 • 转换器 • PWM • 输出 • MOSFET • 驱动电路 • MPPT • 算法 • 接口电路

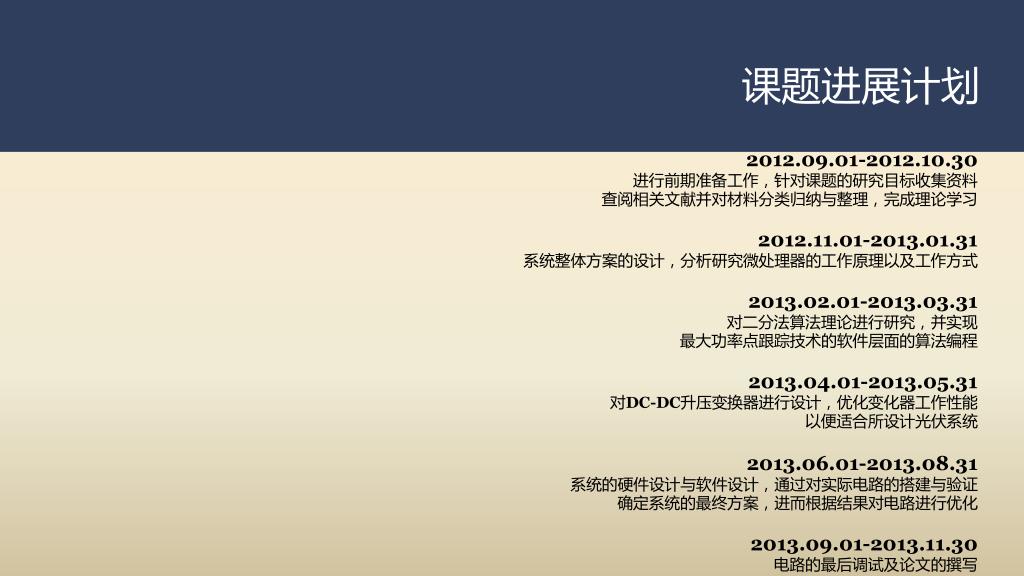

  13. 课题进展计划 2012.09.01-2012.10.30 进行前期准备工作，针对课题的研究目标收集资料 查阅相关文献并对材料分类归纳与整理，完成理论学习 2012.11.01-2013.01.31 系统整体方案的设计，分析研究微处理器的工作原理以及工作方式 2013.02.01-2013.03.31 对二分法算法理论进行研究，并实现 最大功率点跟踪技术的软件层面的算法编程 2013.04.01-2013.05.31 对DC-DC升压变换器进行设计，优化变化器工作性能 以便适合所设计光伏系统 2013.06.01-2013.08.31 系统的硬件设计与软件设计，通过对实际电路的搭建与验证 确定系统的最终方案，进而根据结果对电路进行优化 2013.09.01-2013.11.30 电路的最后调试及论文的撰写

  14. 谢谢
