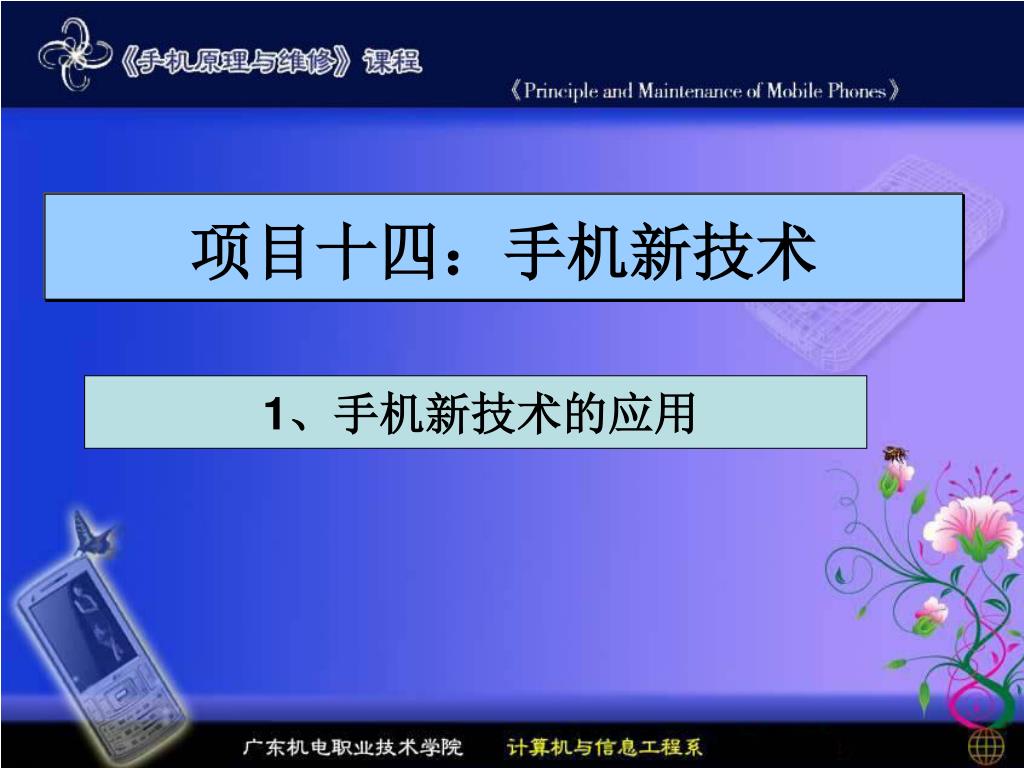

项目十四：手机新技术

1. 项目十四：手机新技术 1、手机新技术的应用

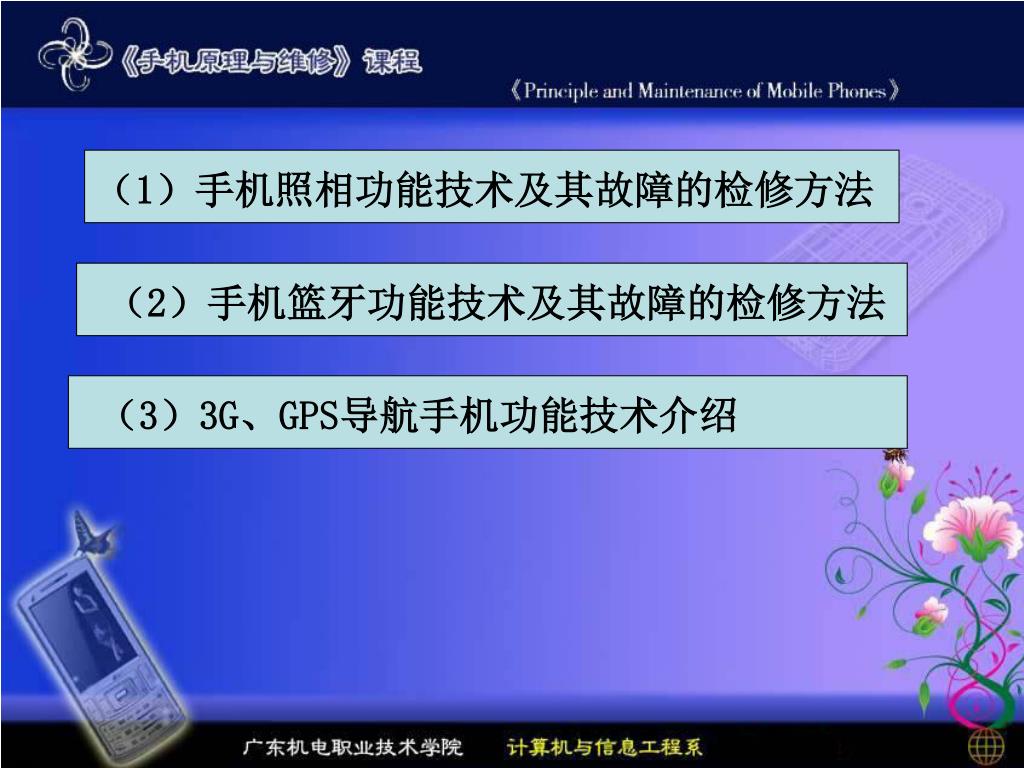

2. （1）手机照相功能技术及其故障的检修方法 （2）手机篮牙功能技术及其故障的检修方法 （3）3G、GPS导航手机功能技术介绍

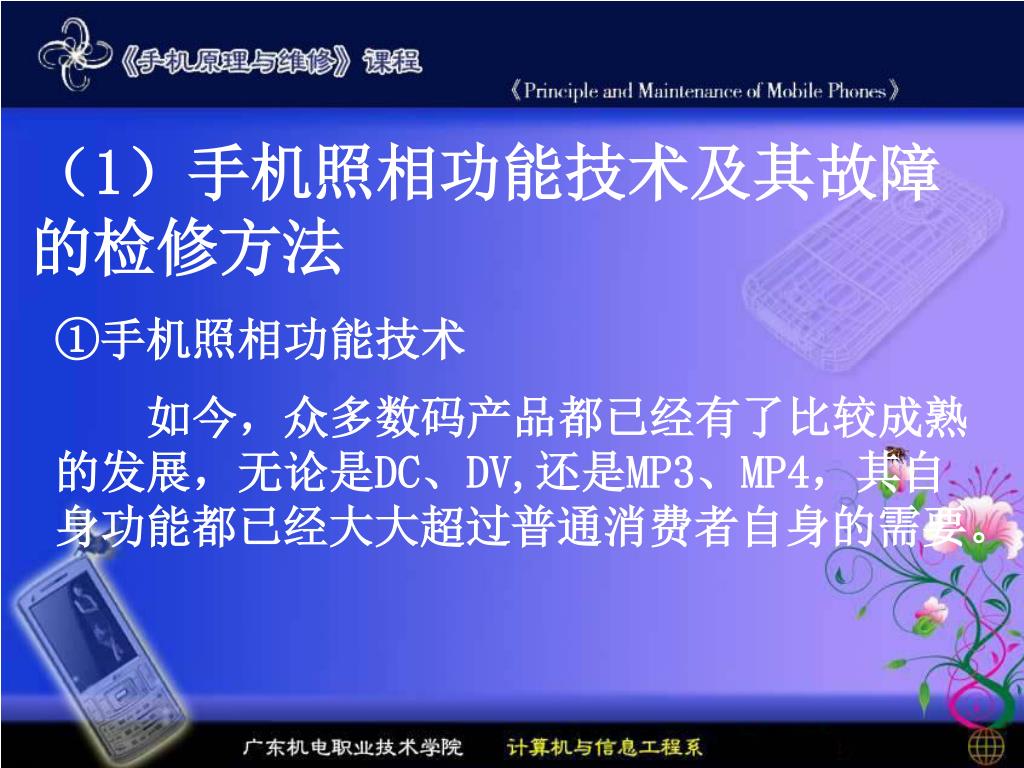

3. （1）手机照相功能技术及其故障 的检修方法 ①手机照相功能技术 如今，众多数码产品都已经有了比较成熟的发展，无论是DC、DV,还是MP3、MP4，其自身功能都已经大大超过普通消费者自身的需要。

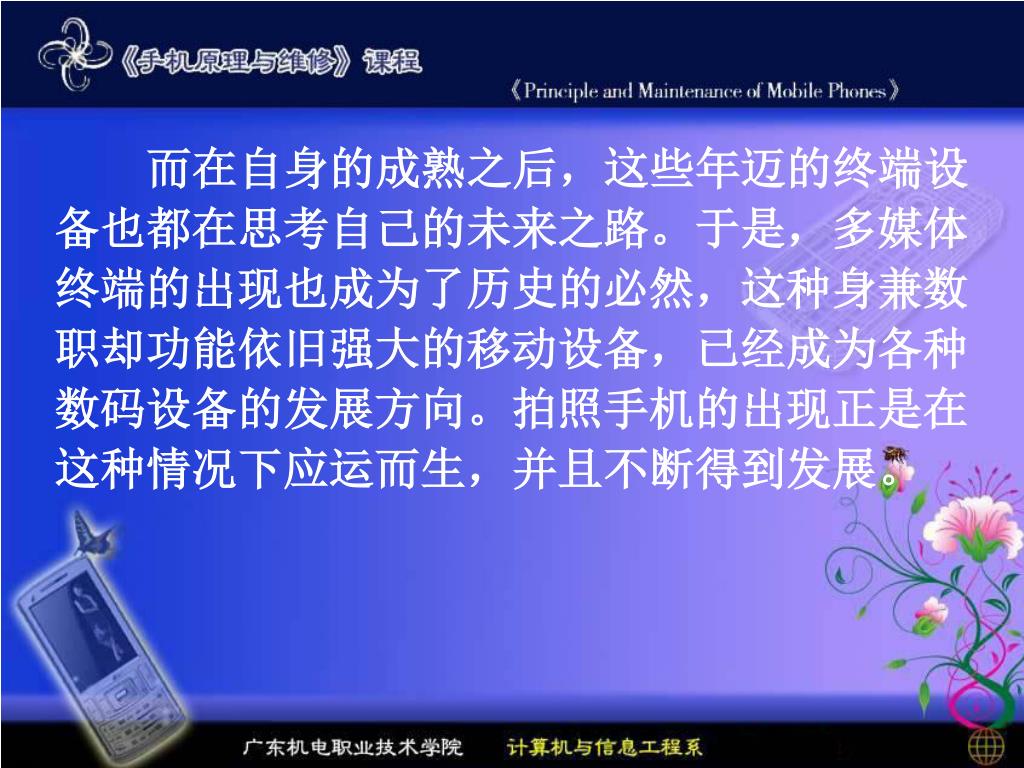

4. 而在自身的成熟之后，这些年迈的终端设备也都在思考自己的未来之路。于是，多媒体终端的出现也成为了历史的必然，这种身兼数职却功能依旧强大的移动设备，已经成为各种数码设备的发展方向。拍照手机的出现正是在这种情况下应运而生，并且不断得到发展。而在自身的成熟之后，这些年迈的终端设备也都在思考自己的未来之路。于是，多媒体终端的出现也成为了历史的必然，这种身兼数职却功能依旧强大的移动设备，已经成为各种数码设备的发展方向。拍照手机的出现正是在这种情况下应运而生，并且不断得到发展。

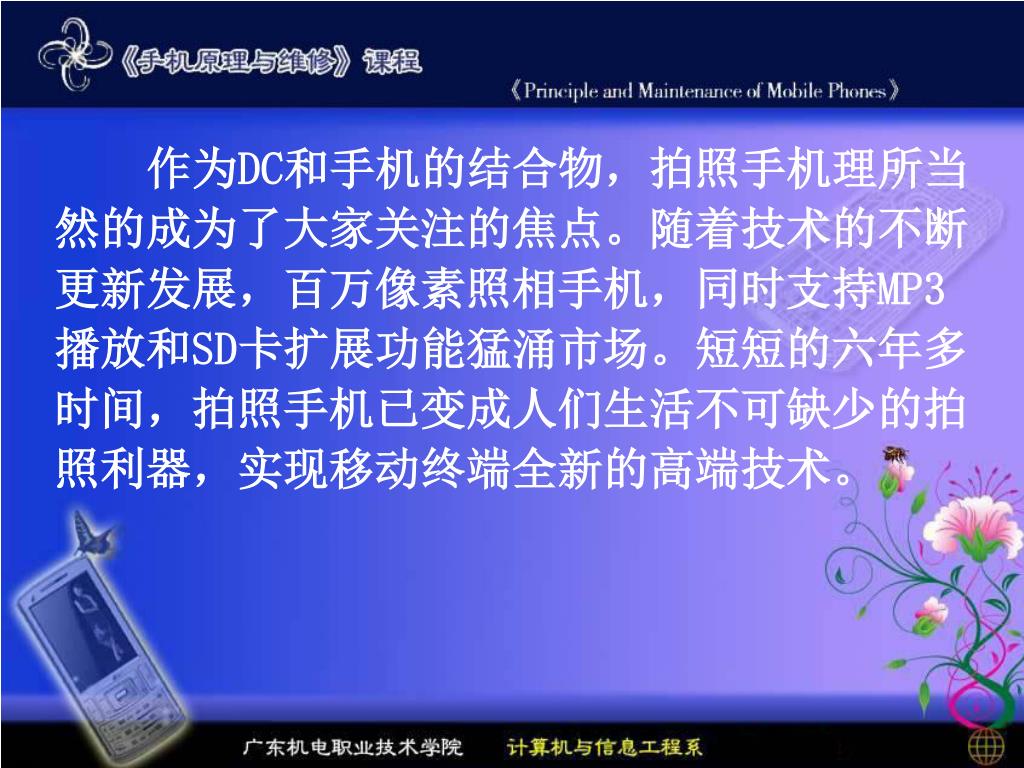

5. 作为DC和手机的结合物，拍照手机理所当然的成为了大家关注的焦点。随着技术的不断更新发展，百万像素照相手机，同时支持MP3播放和SD卡扩展功能猛涌市场。短短的六年多时间，拍照手机已变成人们生活不可缺少的拍照利器，实现移动终端全新的高端技术。作为DC和手机的结合物，拍照手机理所当然的成为了大家关注的焦点。随着技术的不断更新发展，百万像素照相手机，同时支持MP3播放和SD卡扩展功能猛涌市场。短短的六年多时间，拍照手机已变成人们生活不可缺少的拍照利器，实现移动终端全新的高端技术。

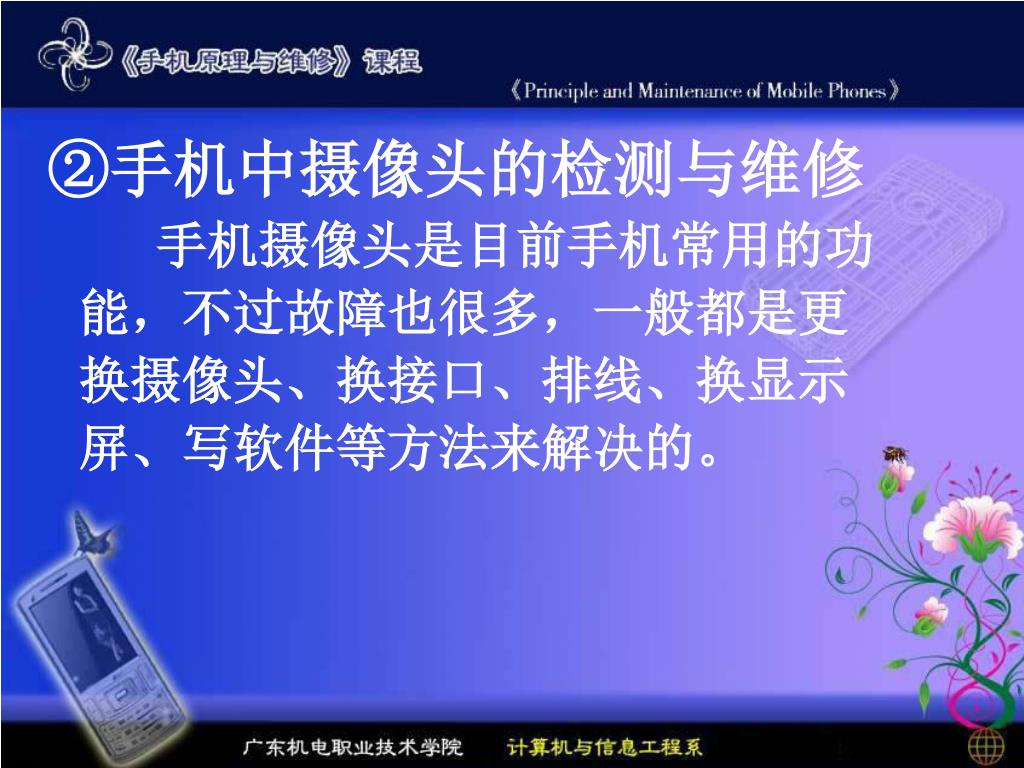

6. ②手机中摄像头的检测与维修 手机摄像头是目前手机常用的功能，不过故障也很多，一般都是更换摄像头、换接口、排线、换显示屏、写软件等方法来解决的。

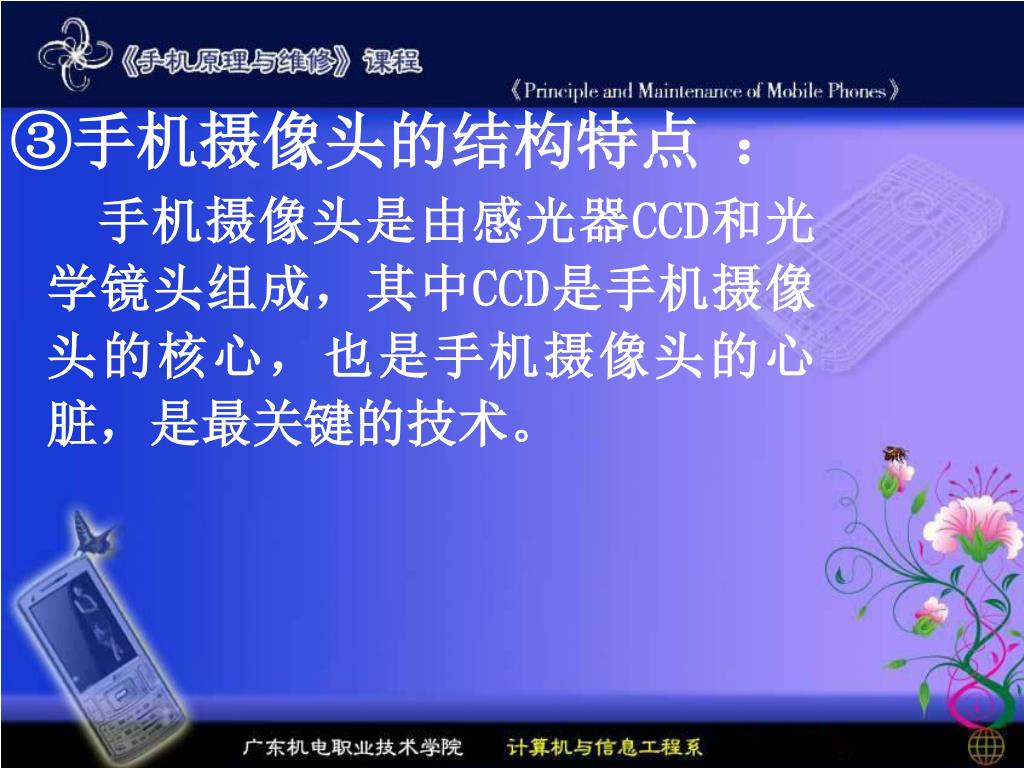

7. ③手机摄像头的结构特点 ： 手机摄像头是由感光器CCD和光学镜头组成，其中CCD是手机摄像头的核心，也是手机摄像头的心脏，是最关键的技术。

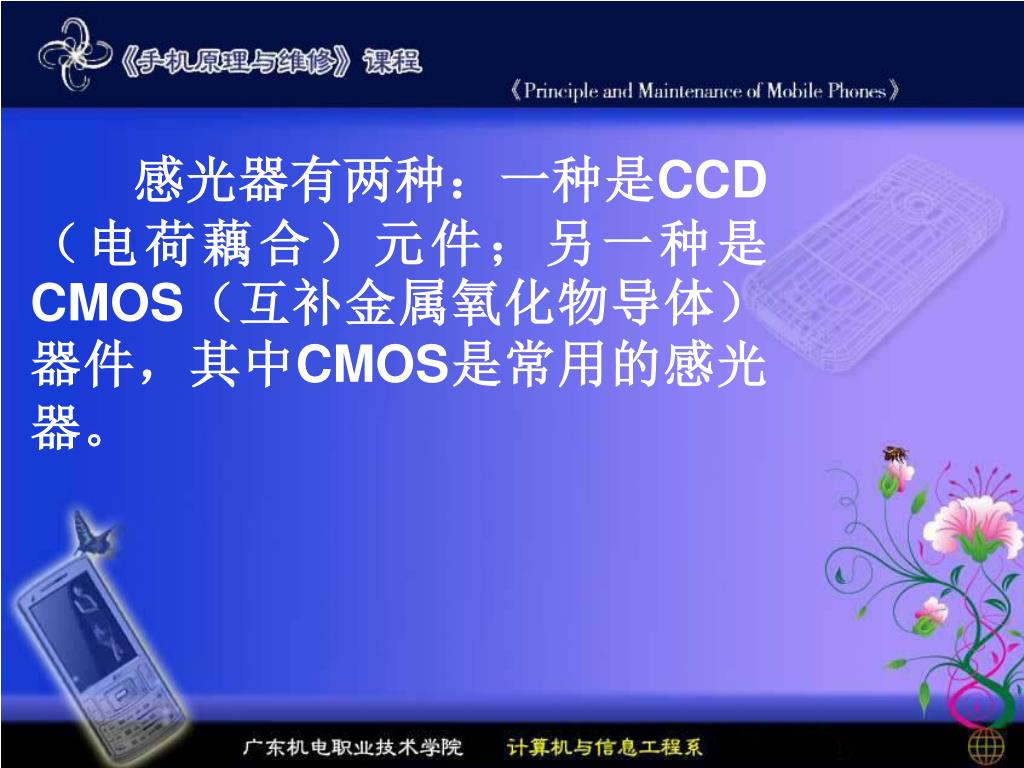

8. 感光器有两种：一种是CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件，其中CMOS是常用的感光器。感光器有两种：一种是CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件，其中CMOS是常用的感光器。

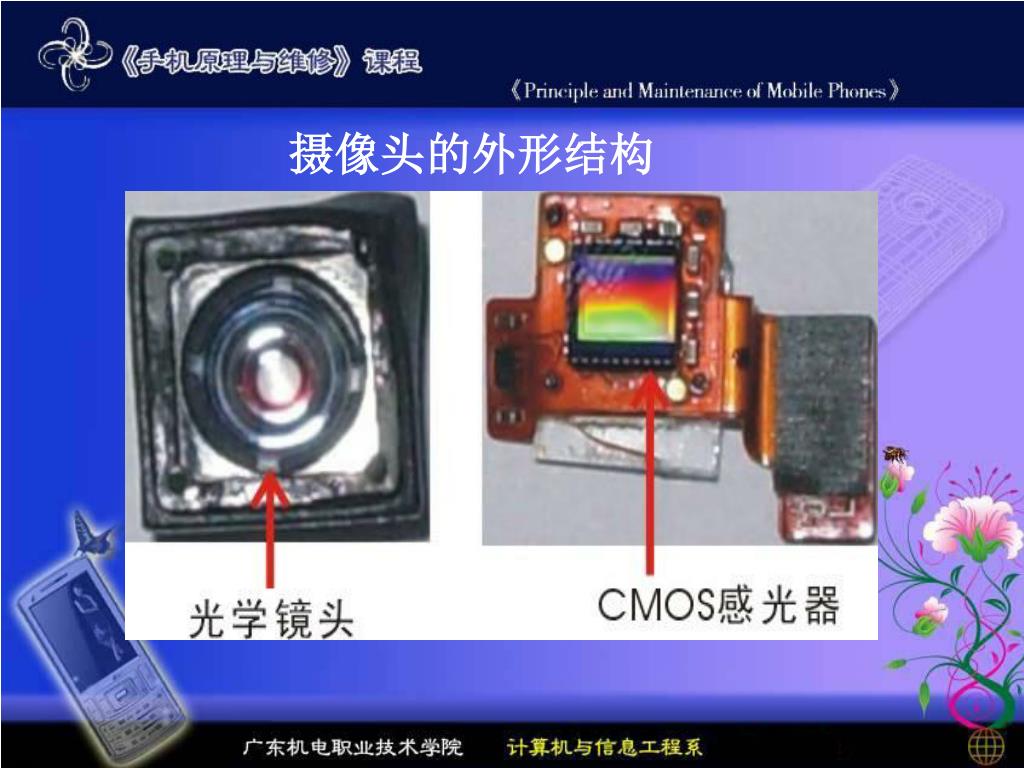

9. 摄像头的外形结构

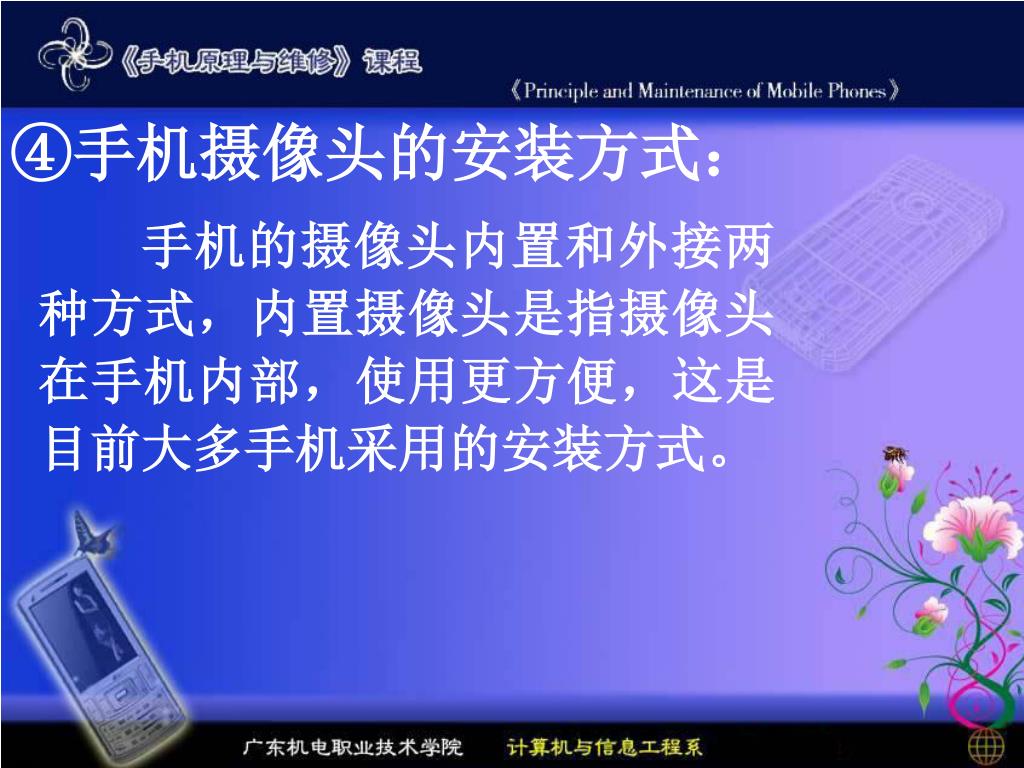

10. ④手机摄像头的安装方式： 手机的摄像头内置和外接两种方式，内置摄像头是指摄像头在手机内部，使用更方便，这是目前大多手机采用的安装方式。

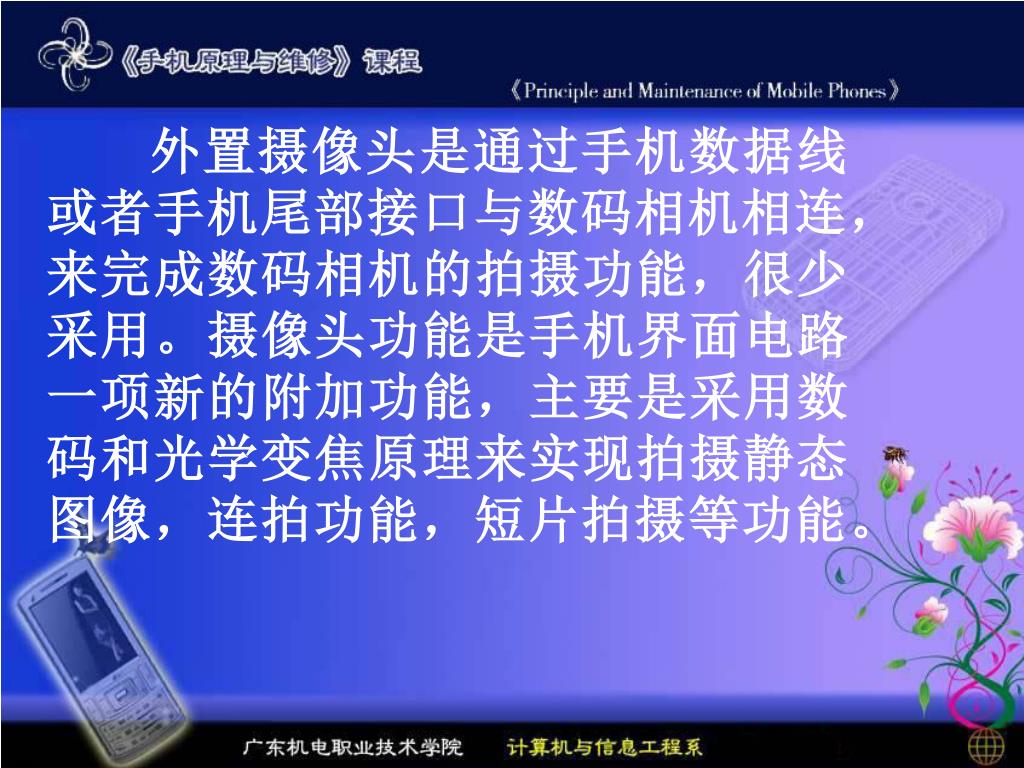

11. 外置摄像头是通过手机数据线或者手机尾部接口与数码相机相连，来完成数码相机的拍摄功能，很少采用。摄像头功能是手机界面电路一项新的附加功能，主要是采用数码和光学变焦原理来实现拍摄静态图像，连拍功能，短片拍摄等功能。

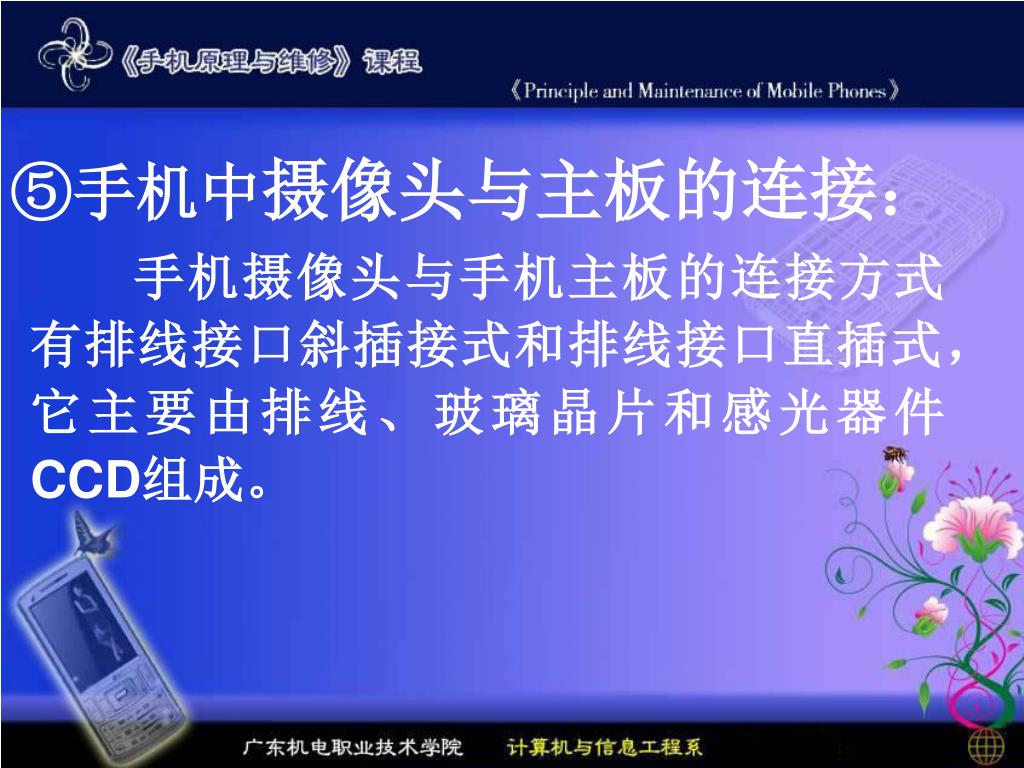

13. ⑤手机中摄像头与主板的连接： 手机摄像头与手机主板的连接方式有排线接口斜插接式和排线接口直插式，它主要由排线、玻璃晶片和感光器件CCD组成。

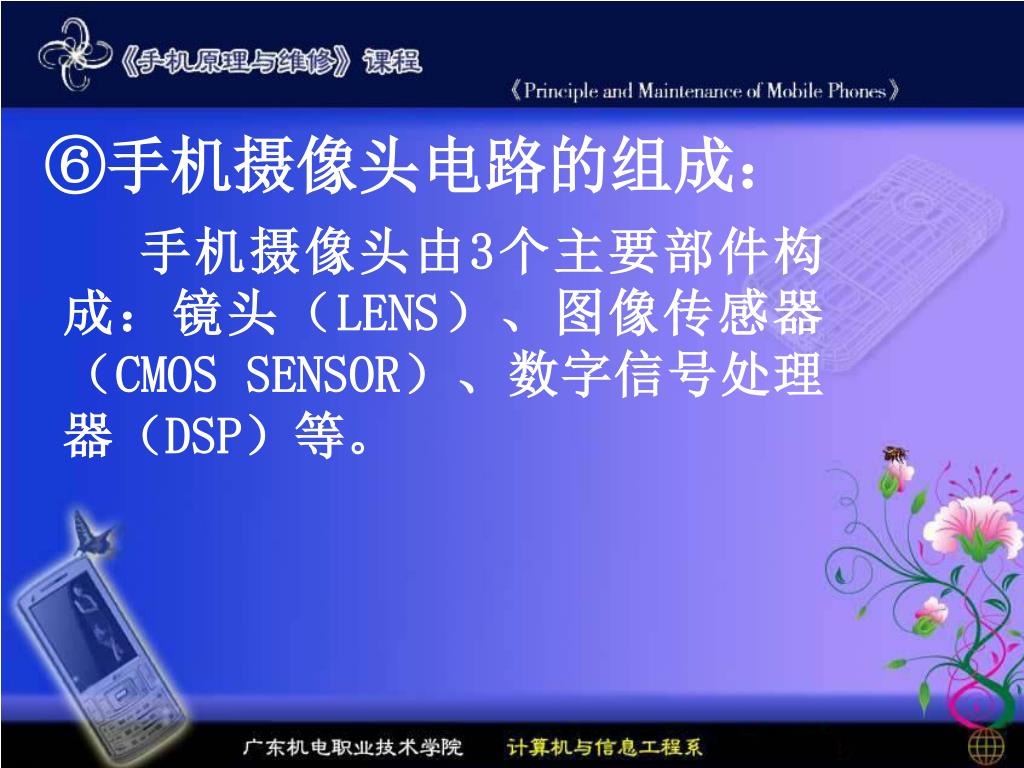

15. ⑥手机摄像头电路的组成： 手机摄像头由3个主要部件构成：镜头（LENS）、图像传感器（CMOS SENSOR）、数字信号处理器（DSP）等。

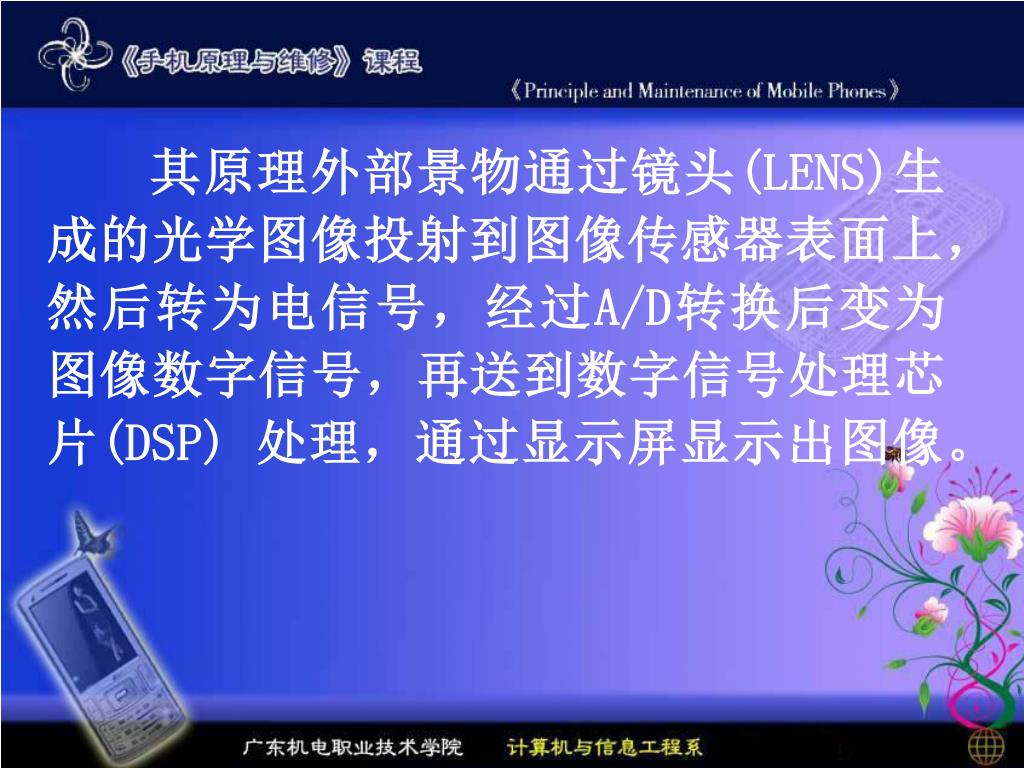

16. 其原理外部景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D转换后变为图像数字信号，再送到数字信号处理芯片(DSP) 处理，通过显示屏显示出图像。

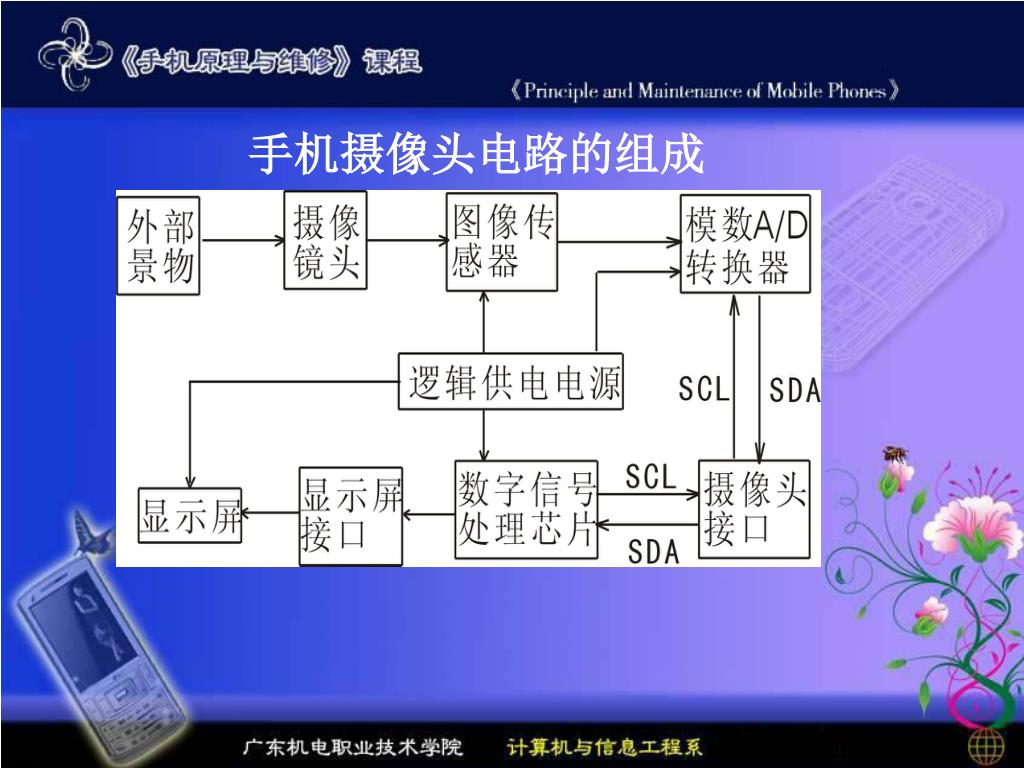

17. 手机摄像头电路的组成

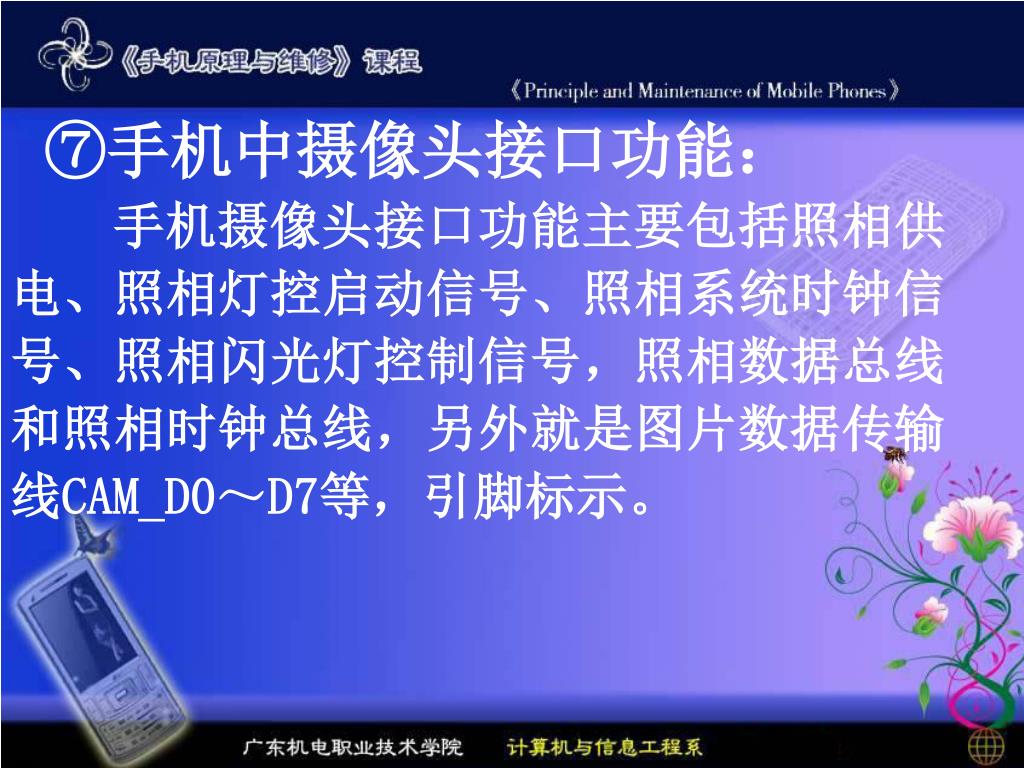

18. ⑦手机中摄像头接口功能： 手机摄像头接口功能主要包括照相供电、照相灯控启动信号、照相系统时钟信号、照相闪光灯控制信号，照相数据总线和照相时钟总线，另外就是图片数据传输线CAM_D0～D7等，引脚标示。

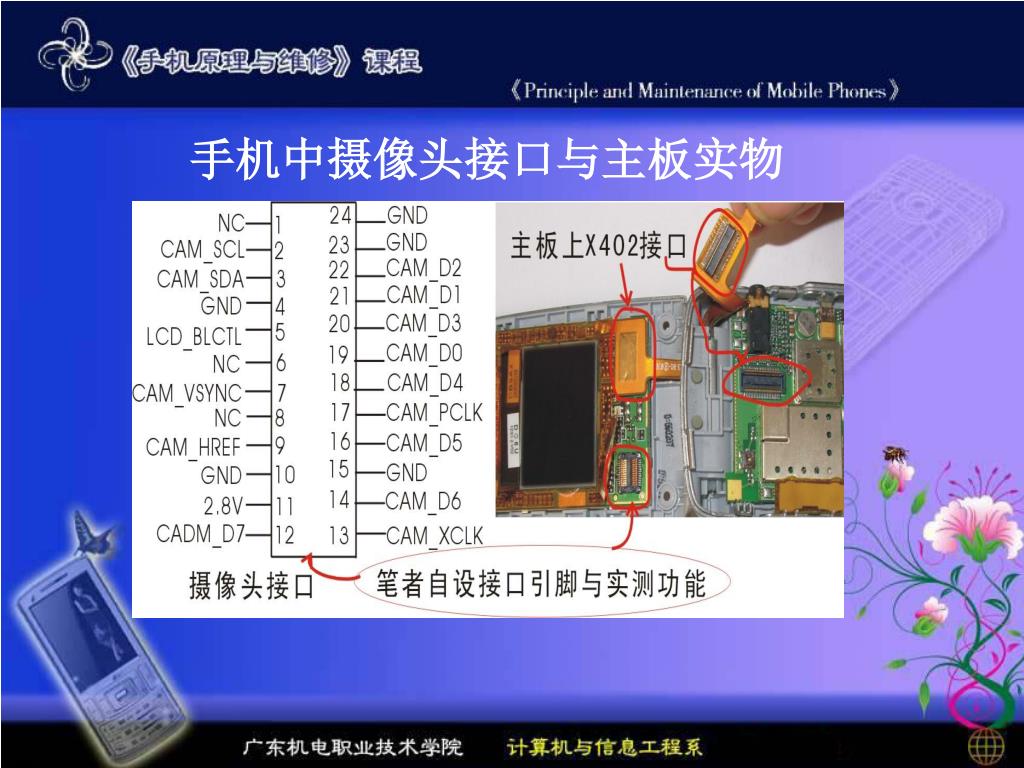

19. 手机中摄像头接口与主板实物

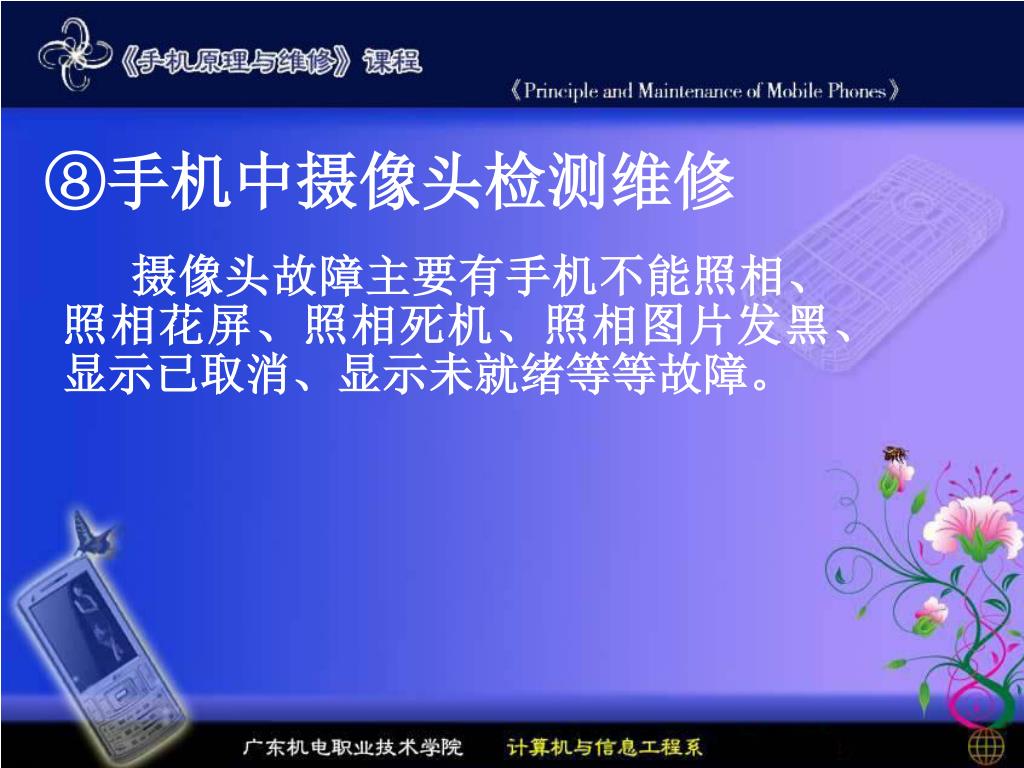

20. ⑧手机中摄像头检测维修 摄像头故障主要有手机不能照相、照相花屏、照相死机、照相图片发黑、显示已取消、显示未就绪等等故障。

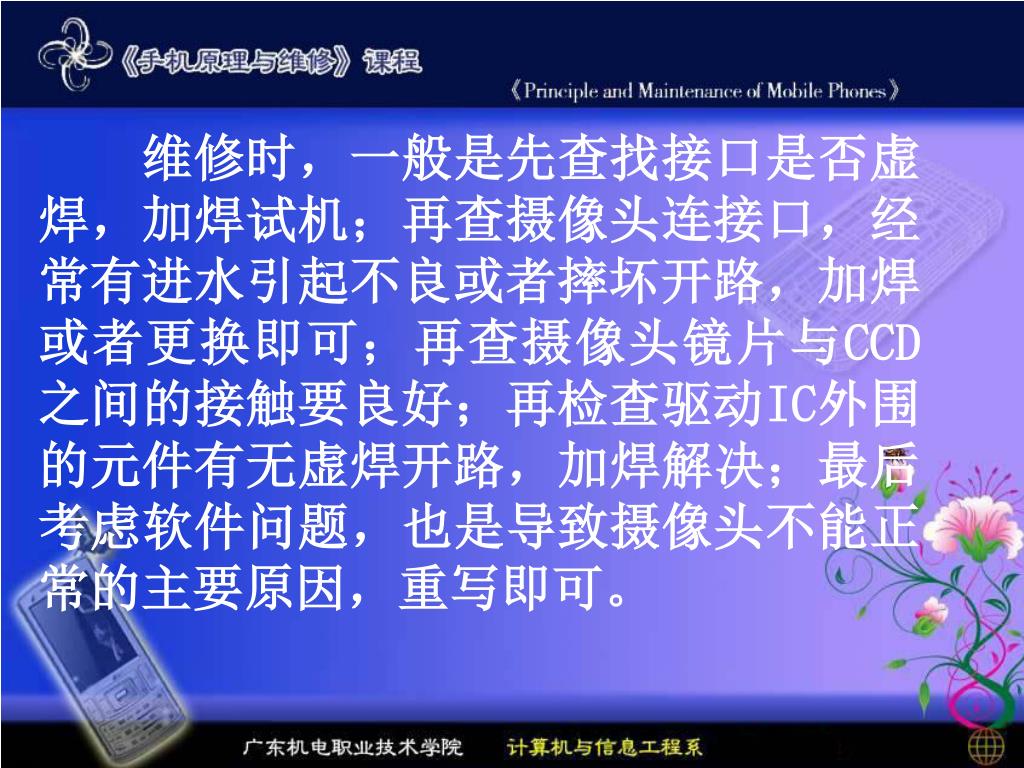

21. 维修时，一般是先查找接口是否虚焊，加焊试机；再查摄像头连接口，经常有进水引起不良或者摔坏开路，加焊或者更换即可；再查摄像头镜片与CCD之间的接触要良好；再检查驱动IC外围的元件有无虚焊开路，加焊解决；最后考虑软件问题，也是导致摄像头不能正常的主要原因，重写即可。

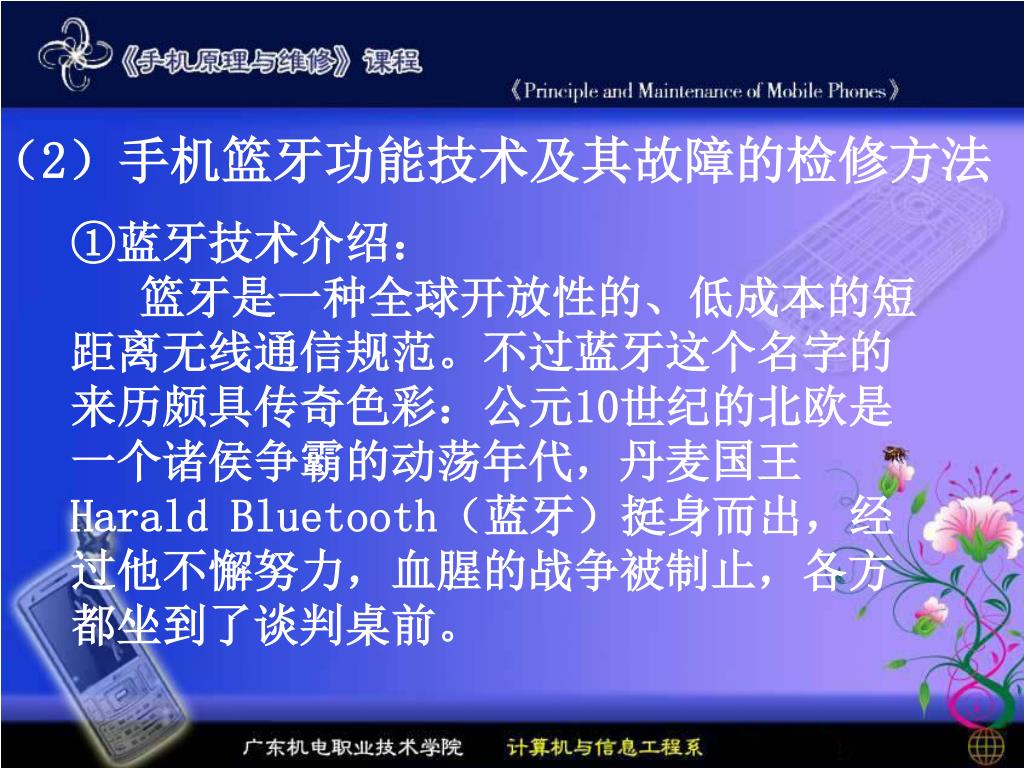

22. （2）手机篮牙功能技术及其故障的检修方法 ①蓝牙技术介绍： 篮牙是一种全球开放性的、低成本的短距离无线通信规范。不过蓝牙这个名字的来历颇具传奇色彩：公元10世纪的北欧是一个诸侯争霸的动荡年代，丹麦国王Harald Bluetooth（蓝牙）挺身而出，经过他不懈努力，血腥的战争被制止，各方都坐到了谈判桌前。

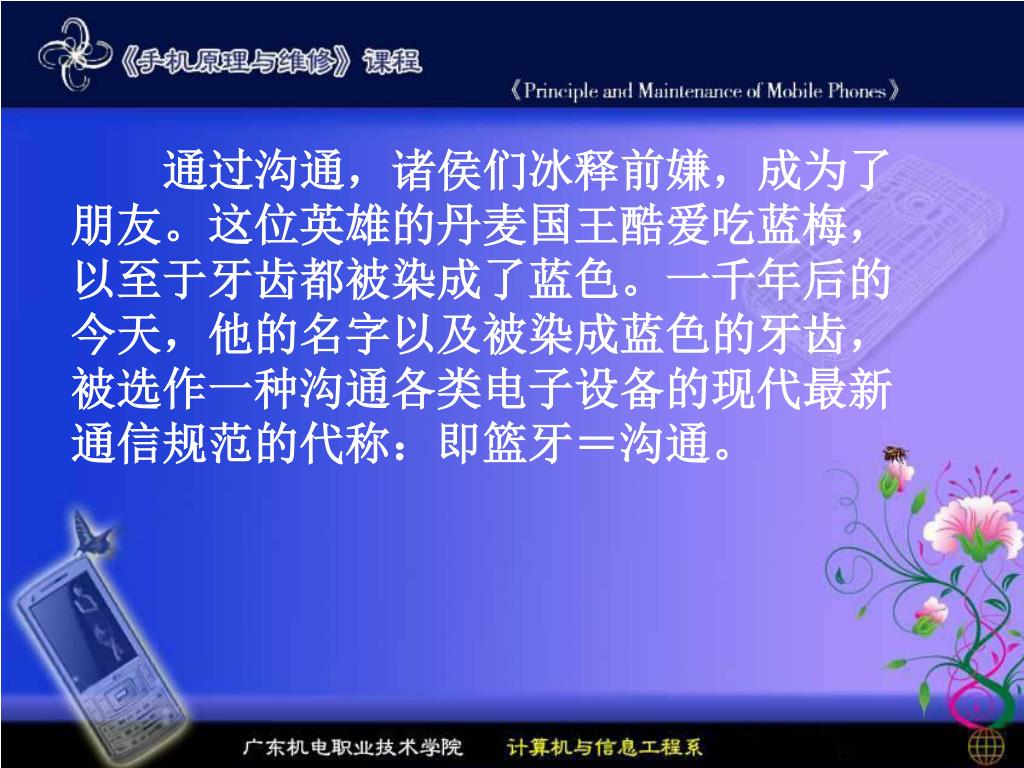

23. 通过沟通，诸侯们冰释前嫌，成为了朋友。这位英雄的丹麦国王酷爱吃蓝梅，以至于牙齿都被染成了蓝色。一千年后的今天，他的名字以及被染成蓝色的牙齿，被选作一种沟通各类电子设备的现代最新通信规范的代称：即篮牙＝沟通。

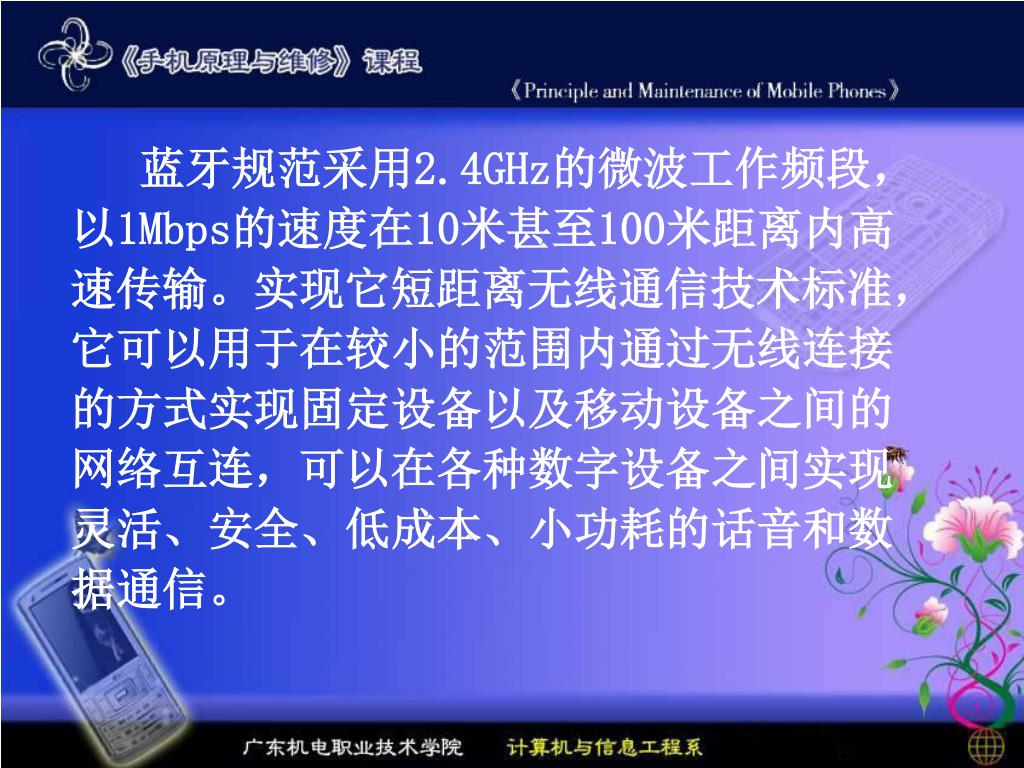

24. 蓝牙规范采用2.4GHz的微波工作频段，以1Mbps的速度在10米甚至100米距离内高速传输。实现它短距离无线通信技术标准，它可以用于在较小的范围内通过无线连接的方式实现固定设备以及移动设备之间的网络互连，可以在各种数字设备之间实现灵活、安全、低成本、小功耗的话音和数据通信。蓝牙规范采用2.4GHz的微波工作频段，以1Mbps的速度在10米甚至100米距离内高速传输。实现它短距离无线通信技术标准，它可以用于在较小的范围内通过无线连接的方式实现固定设备以及移动设备之间的网络互连，可以在各种数字设备之间实现灵活、安全、低成本、小功耗的话音和数据通信。

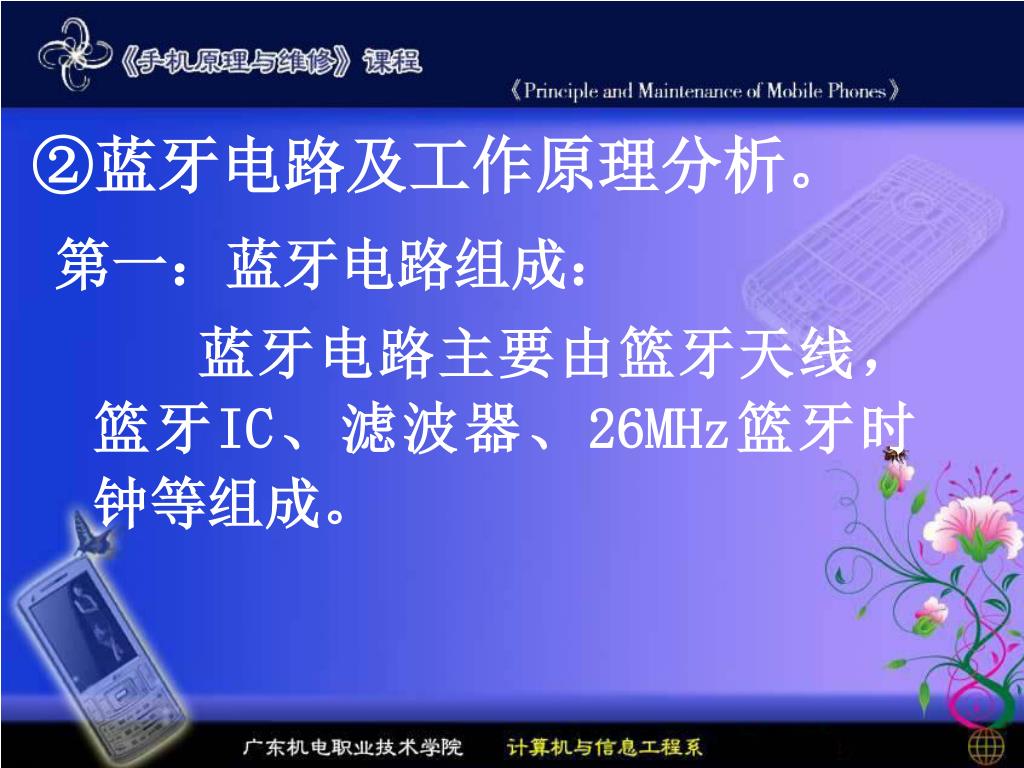

25. ②蓝牙电路及工作原理分析。 第一：蓝牙电路组成： 蓝牙电路主要由篮牙天线，篮牙IC、滤波器、26MHz篮牙时钟等组成。

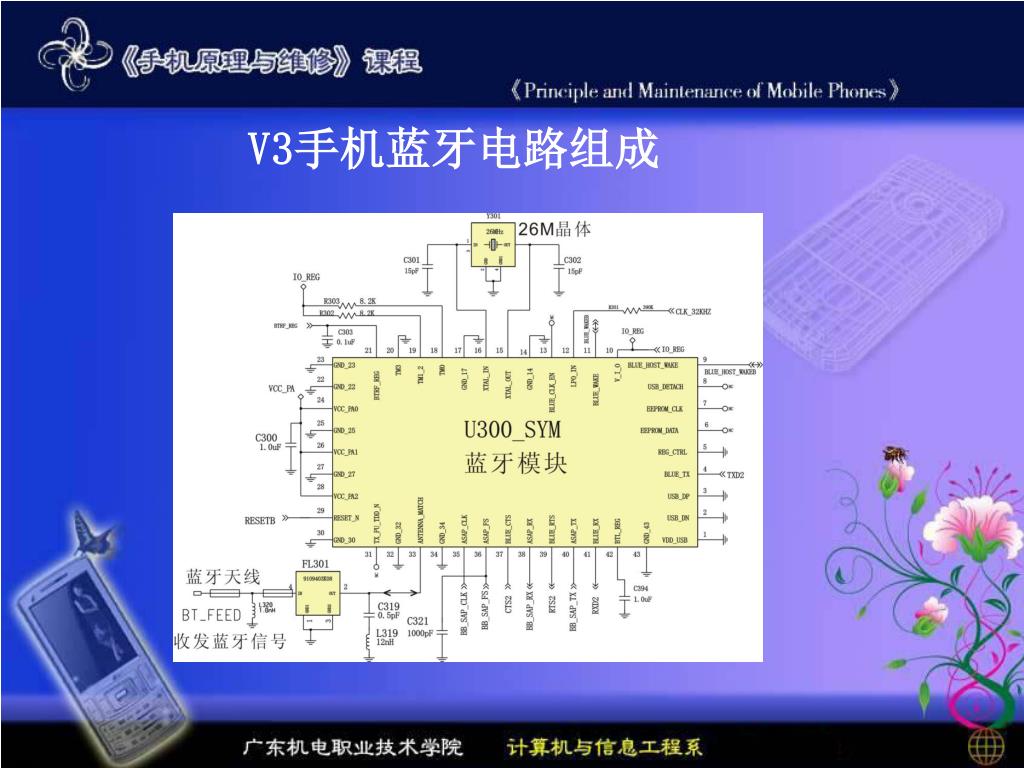

26. V3手机蓝牙电路组成

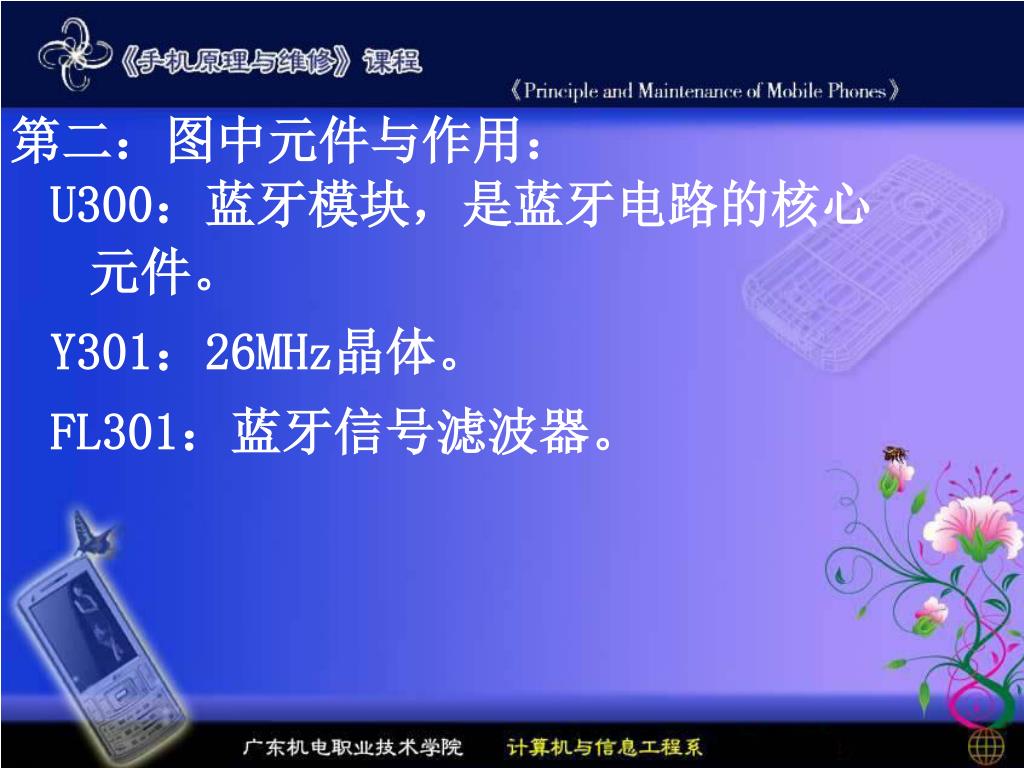

27. 第二：图中元件与作用： U300：蓝牙模块，是蓝牙电路的核心元件。 Y301：26MHz晶体。 FL301：蓝牙信号滤波器。

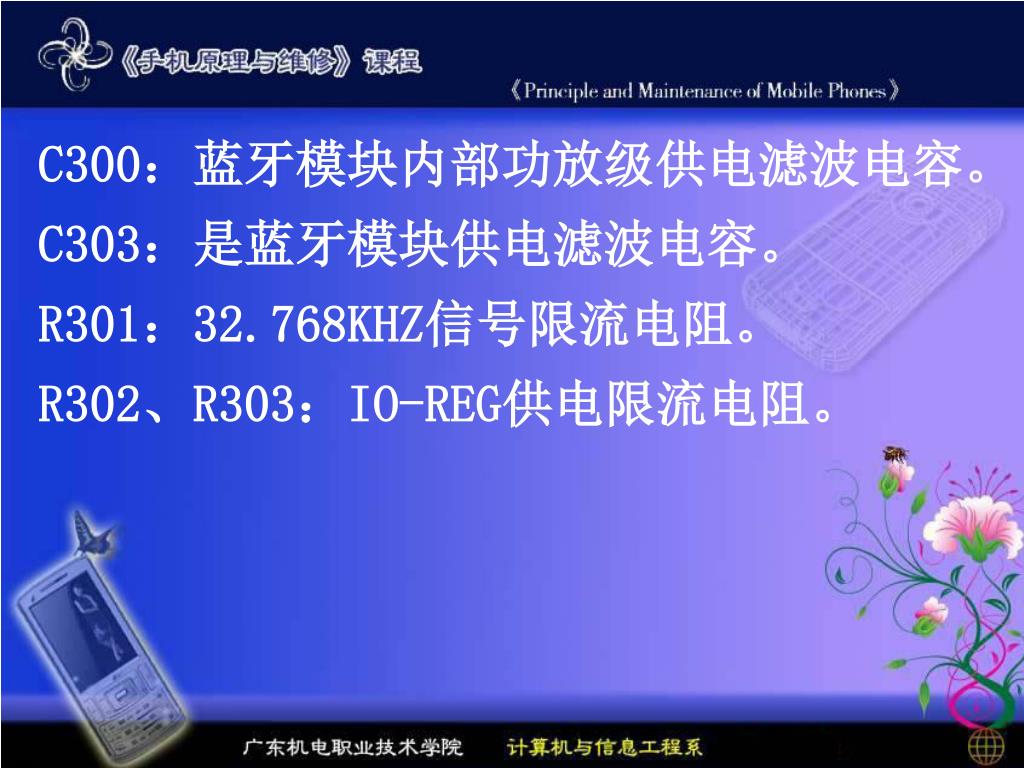

28. C300：蓝牙模块内部功放级供电滤波电容。 C303：是蓝牙模块供电滤波电容。 R301：32.768KHZ信号限流电阻。 R302、R303：IO-REG供电限流电阻。

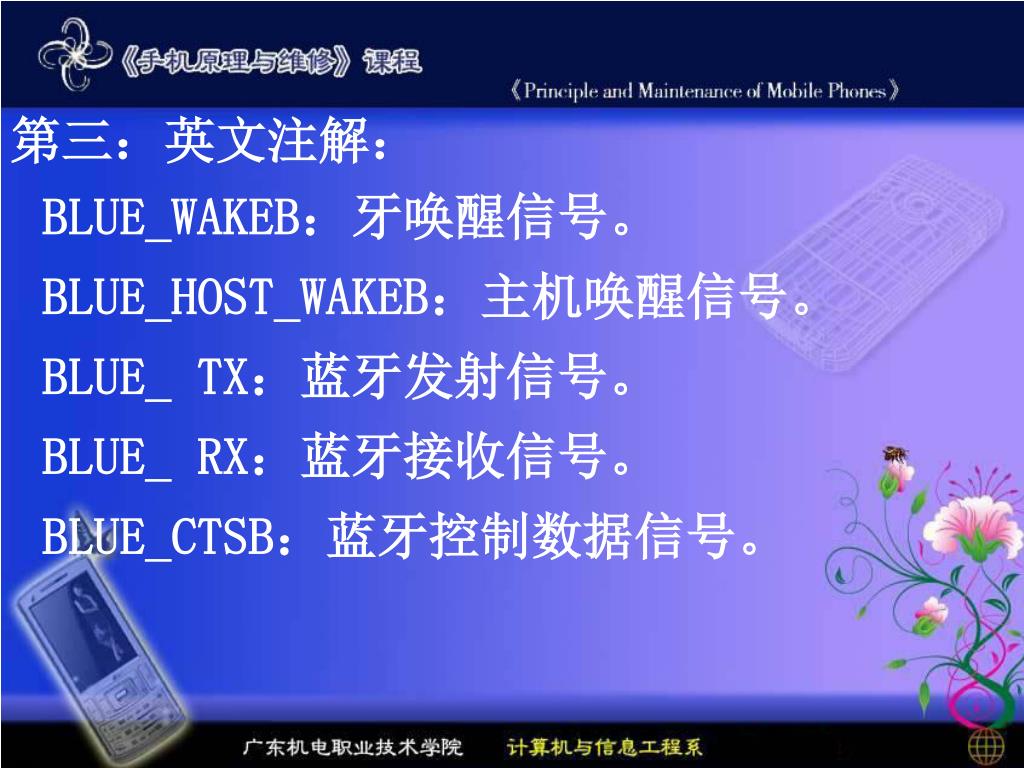

29. 第三：英文注解： BLUE_WAKEB：牙唤醒信号。 BLUE_HOST_WAKEB：主机唤醒信号。 BLUE_ TX：蓝牙发射信号。 BLUE_ RX：蓝牙接收信号。 BLUE_CTSB：蓝牙控制数据信号。

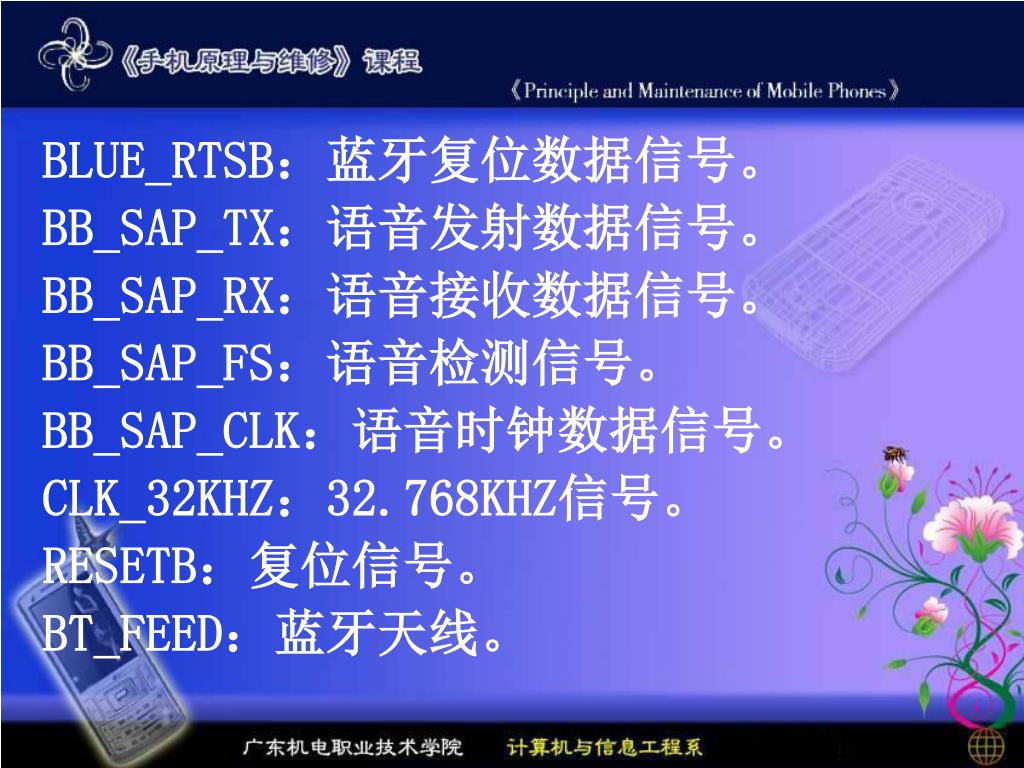

30. BLUE_RTSB：蓝牙复位数据信号。 BB_SAP_TX：语音发射数据信号。 BB_SAP_RX：语音接收数据信号。 BB_SAP_FS：语音检测信号。 BB_SAP_CLK：语音时钟数据信号。 CLK_32KHZ：32.768KHZ信号。 RESETB：复位信号。 BT_FEED：蓝牙天线。

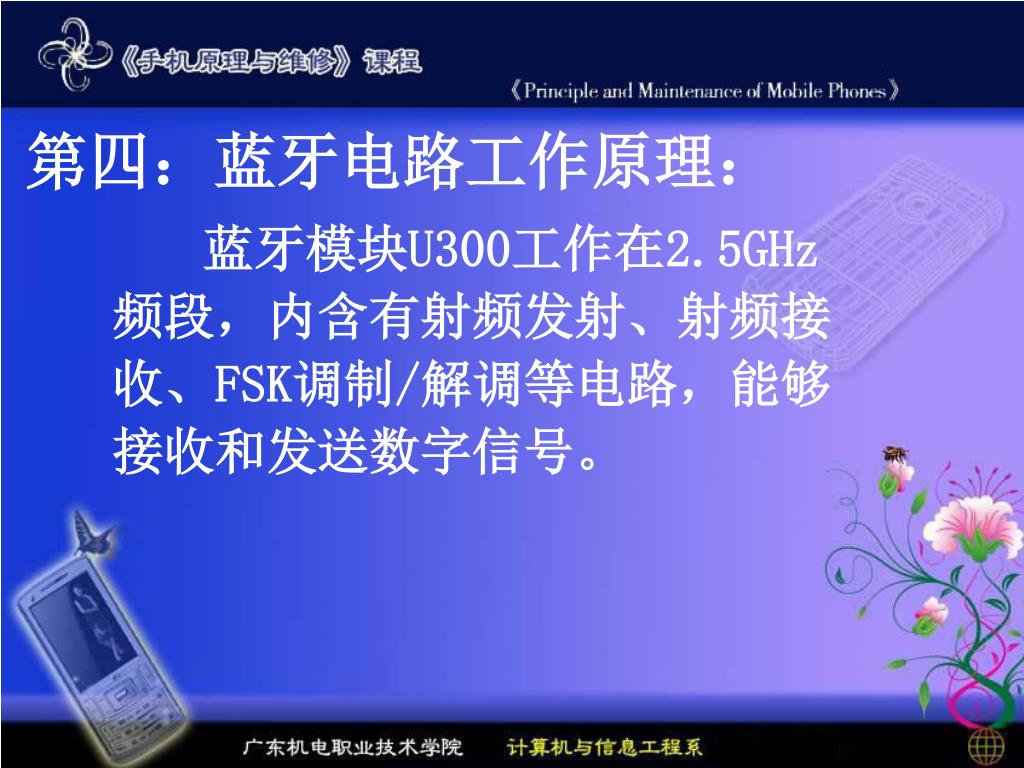

31. 第四：蓝牙电路工作原理： 蓝牙模块U300工作在2.5GHz频段，内含有射频发射、射频接收、FSK调制/解调等电路，能够接收和发送数字信号。

32. 将手机设置菜单中的“蓝牙电源”打开，即启动蓝牙功能时，在IO_REG（2.75V）、BTRF_REG（1.8V）两个供电和32.768kHz、RESETB（复位）等信号都到位的情况下。将手机设置菜单中的“蓝牙电源”打开，即启动蓝牙功能时，在IO_REG（2.75V）、BTRF_REG（1.8V）两个供电和32.768kHz、RESETB（复位）等信号都到位的情况下。

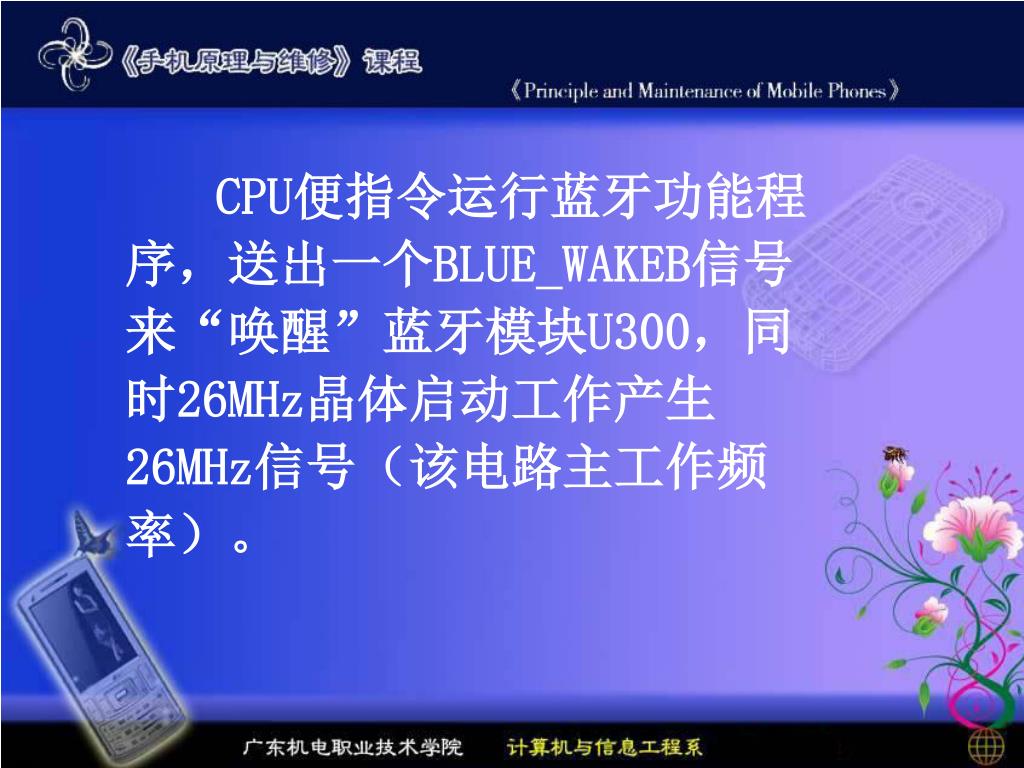

33. CPU便指令运行蓝牙功能程序，送出一个BLUE_WAKEB信号来“唤醒”蓝牙模块U300，同时26MHz晶体启动工作产生26MHz信号（该电路主工作频率）。

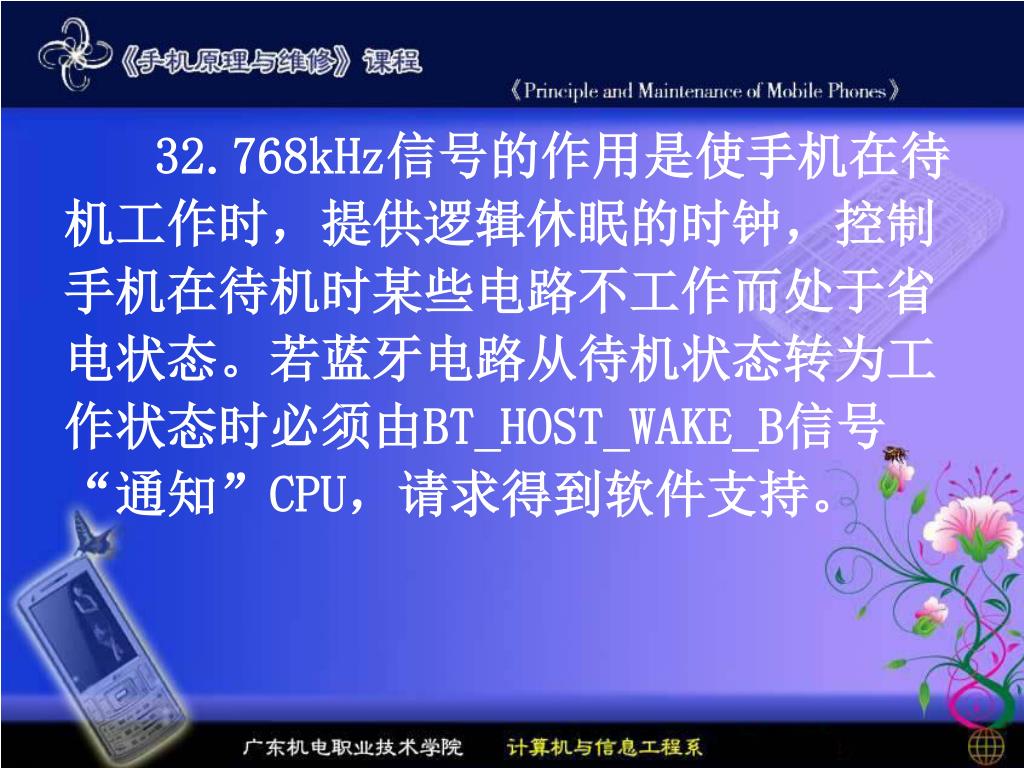

34. 32.768kHz信号的作用是使手机在待机工作时，提供逻辑休眠的时钟，控制手机在待机时某些电路不工作而处于省电状态。若蓝牙电路从待机状态转为工作状态时必须由BT_HOST_WAKE_B信号“通知”CPU，请求得到软件支持。

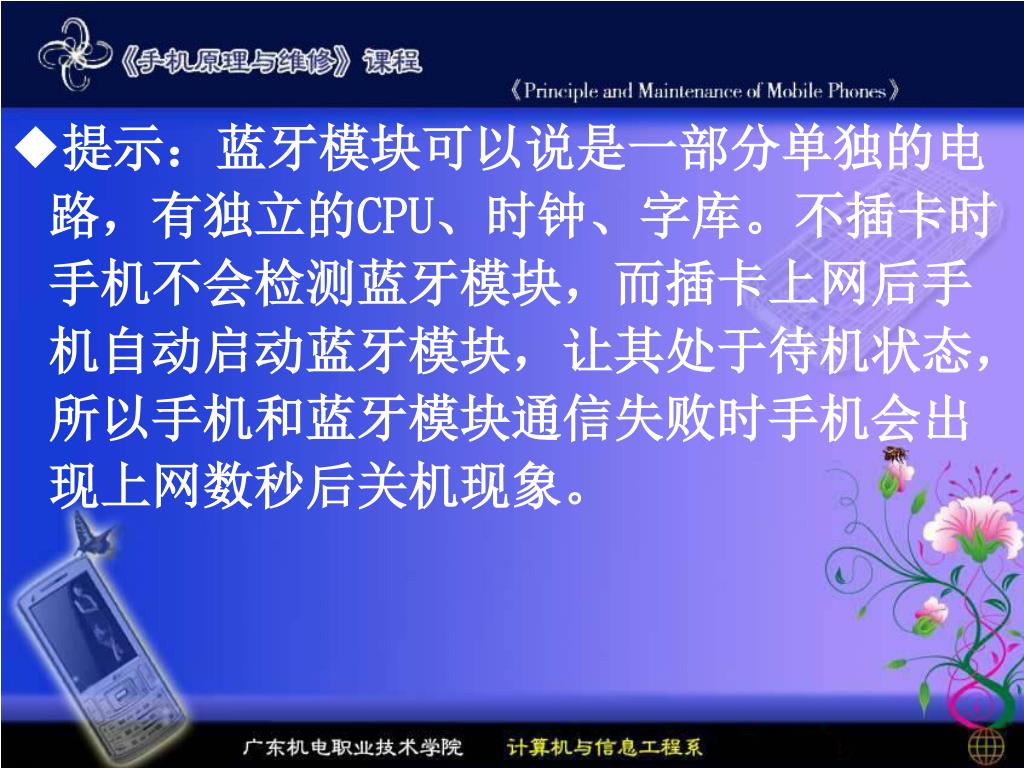

35. ◆提示：蓝牙模块可以说是一部分单独的电路，有独立的CPU、时钟、字库。不插卡时手机不会检测蓝牙模块，而插卡上网后手机自动启动蓝牙模块，让其处于待机状态，所以手机和蓝牙模块通信失败时手机会出现上网数秒后关机现象。◆提示：蓝牙模块可以说是一部分单独的电路，有独立的CPU、时钟、字库。不插卡时手机不会检测蓝牙模块，而插卡上网后手机自动启动蓝牙模块，让其处于待机状态，所以手机和蓝牙模块通信失败时手机会出现上网数秒后关机现象。

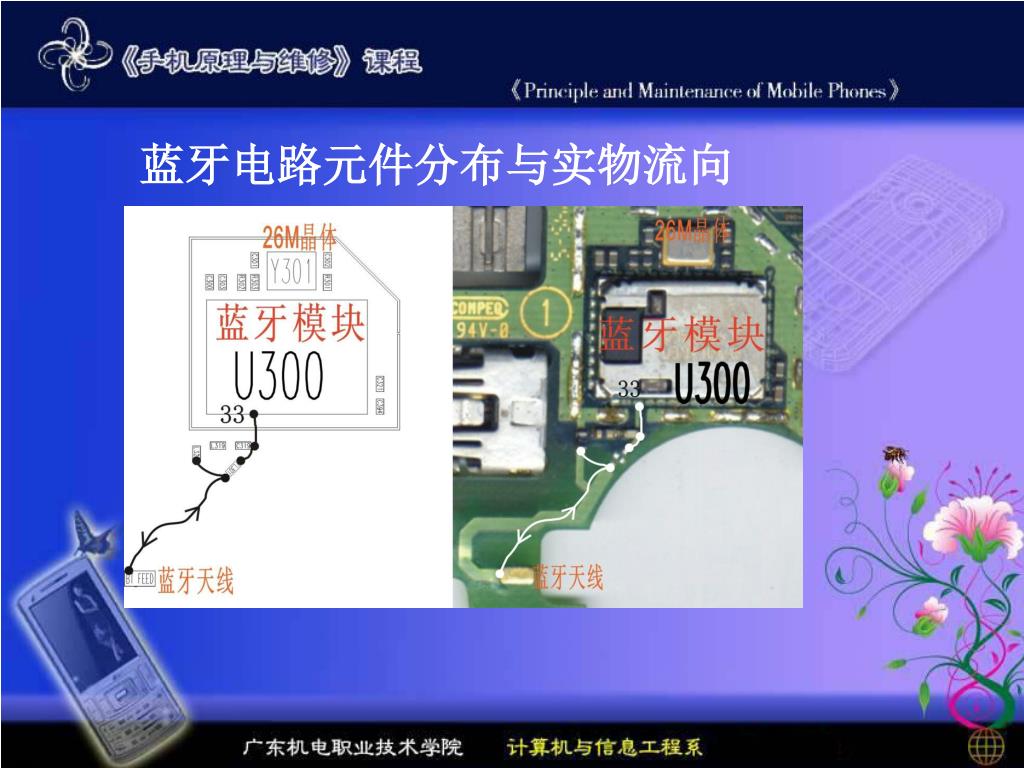

36. 蓝牙电路元件分布与实物流向

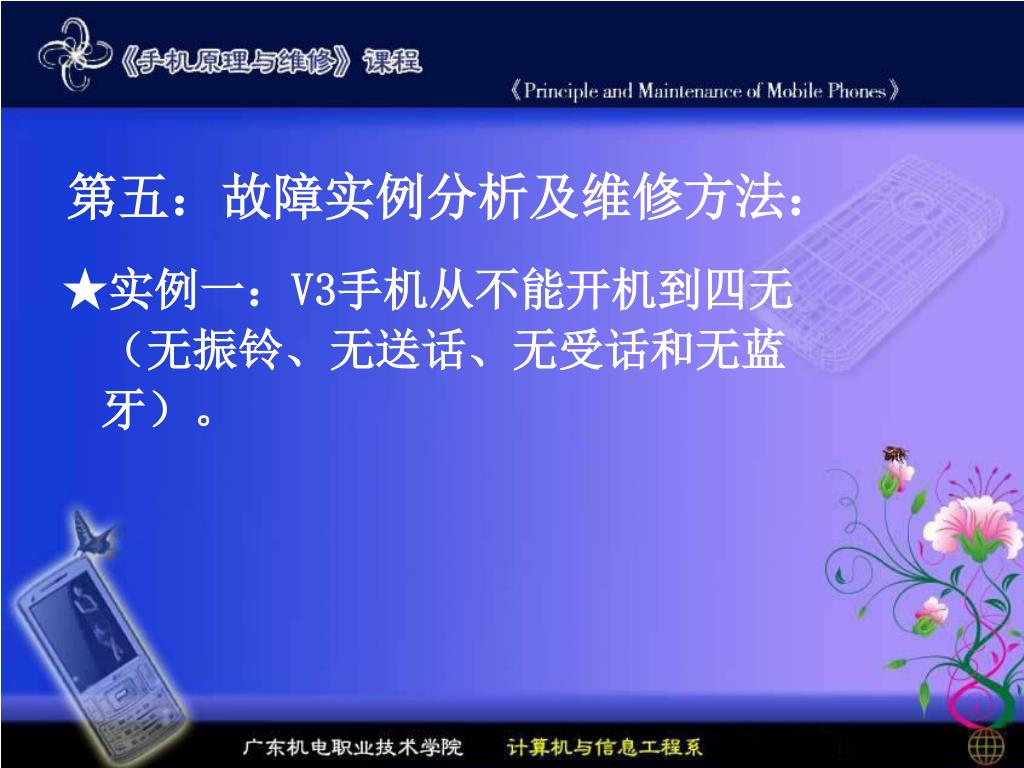

37. 第五：故障实例分析及维修方法： ★实例一：V3手机从不能开机到四无（无振铃、无送话、无受话和无蓝牙）。

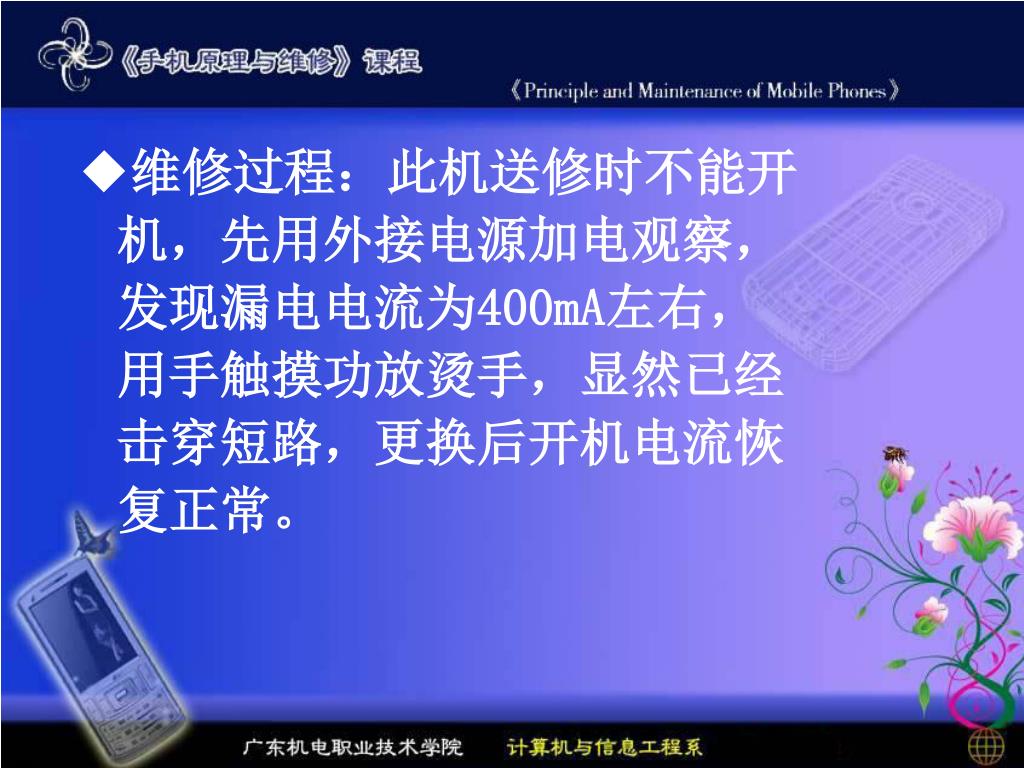

38. ◆维修过程：此机送修时不能开机，先用外接电源加电观察，发现漏电电流为400mA左右，用手触摸功放烫手，显然已经击穿短路，更换后开机电流恢复正常。◆维修过程：此机送修时不能开机，先用外接电源加电观察，发现漏电电流为400mA左右，用手触摸功放烫手，显然已经击穿短路，更换后开机电流恢复正常。

39. 但打电话时无振铃、无送受话和无蓝牙，奇怪！检测各路供电，发现BTRF-REG的供电（在C303处测）只有0.05V，而正常电压是1.8V，怀疑电源IC和蓝牙模块损坏引起。先将蓝牙模块取下，无振铃和无送受话故障消失，更换一块新的蓝牙模块后全部OK。但打电话时无振铃、无送受话和无蓝牙，奇怪！检测各路供电，发现BTRF-REG的供电（在C303处测）只有0.05V，而正常电压是1.8V，怀疑电源IC和蓝牙模块损坏引起。先将蓝牙模块取下，无振铃和无送受话故障消失，更换一块新的蓝牙模块后全部OK。

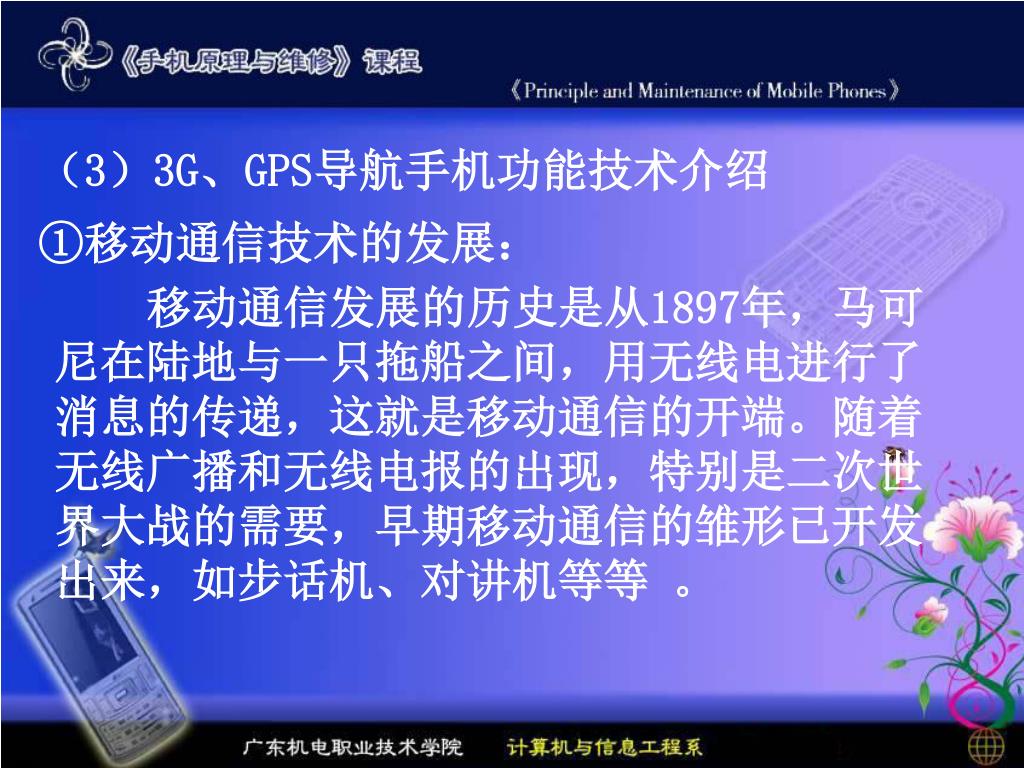

40. （3）3G、GPS导航手机功能技术介绍 ①移动通信技术的发展： 移动通信发展的历史是从1897年，马可尼在陆地与一只拖船之间，用无线电进行了消息的传递，这就是移动通信的开端。随着无线广播和无线电报的出现，特别是二次世界大战的需要，早期移动通信的雏形已开发出来，如步话机、对讲机等等 。

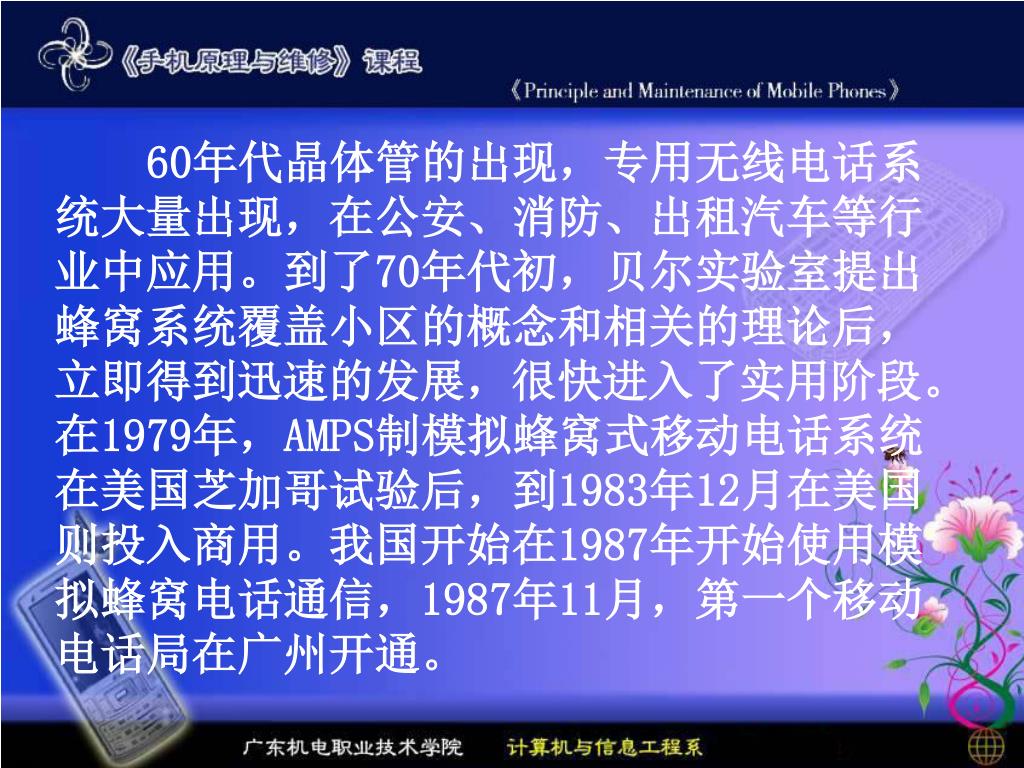

41. 60年代晶体管的出现，专用无线电话系统大量出现，在公安、消防、出租汽车等行业中应用。到了70年代初，贝尔实验室提出蜂窝系统覆盖小区的概念和相关的理论后，立即得到迅速的发展，很快进入了实用阶段。在1979年，AMPS制模拟蜂窝式移动电话系统在美国芝加哥试验后，到1983年12月在美国则投入商用。我国开始在1987年开始使用模拟蜂窝电话通信，1987年11月，第一个移动电话局在广州开通。

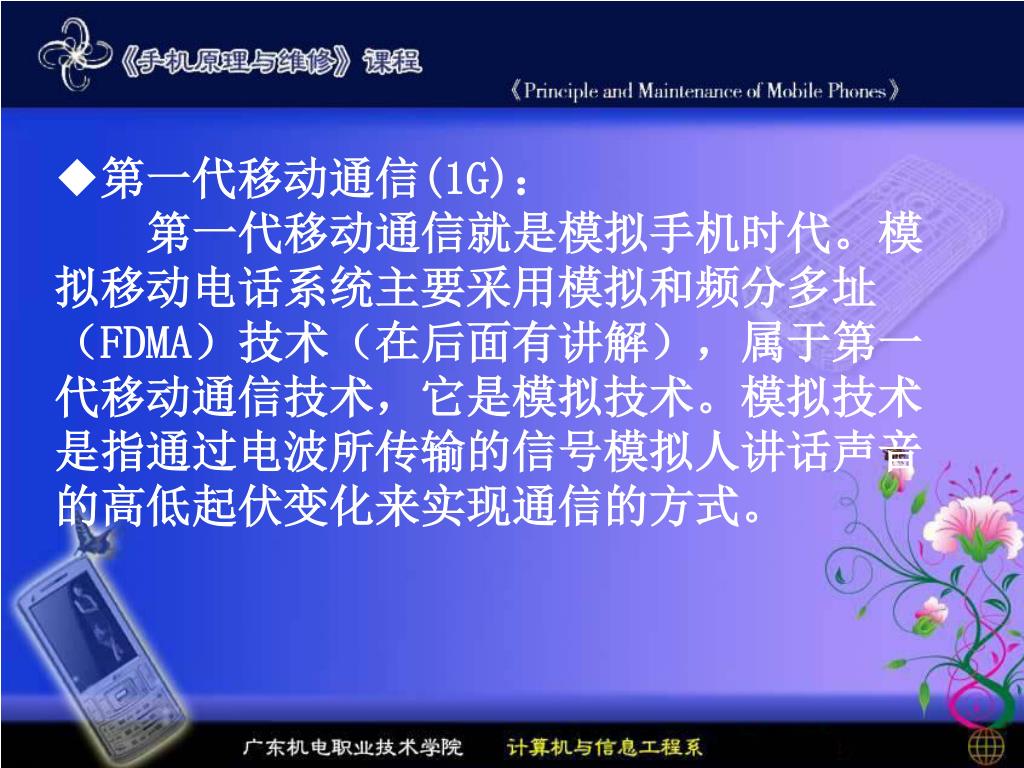

42. ◆第一代移动通信(1G)： 第一代移动通信就是模拟手机时代。模拟移动电话系统主要采用模拟和频分多址（FDMA）技术（在后面有讲解），属于第一代移动通信技术，它是模拟技术。模拟技术是指通过电波所传输的信号模拟人讲话声音的高低起伏变化来实现通信的方式。

43. 模拟移动电话系统的质量完全可以与固定电话媲美，使通话双方能够清晰地听出对方的声音传输速率为1.2KB/S~10KB/S，但其技术的不成熟性，它存在了很多的缺点：即频分多址技术造成频率资源不足，保密性较差，极易被并机盗打，只能实现话音业务，无法提供丰富多彩的增值业务，网络覆盖范围小且漫游功能差，模拟手机体积大、重量沉、样式陈旧，因此根据其移动通信的发展现状。模拟移动电话系统的质量完全可以与固定电话媲美，使通话双方能够清晰地听出对方的声音传输速率为1.2KB/S~10KB/S，但其技术的不成熟性，它存在了很多的缺点：即频分多址技术造成频率资源不足，保密性较差，极易被并机盗打，只能实现话音业务，无法提供丰富多彩的增值业务，网络覆盖范围小且漫游功能差，模拟手机体积大、重量沉、样式陈旧，因此根据其移动通信的发展现状。

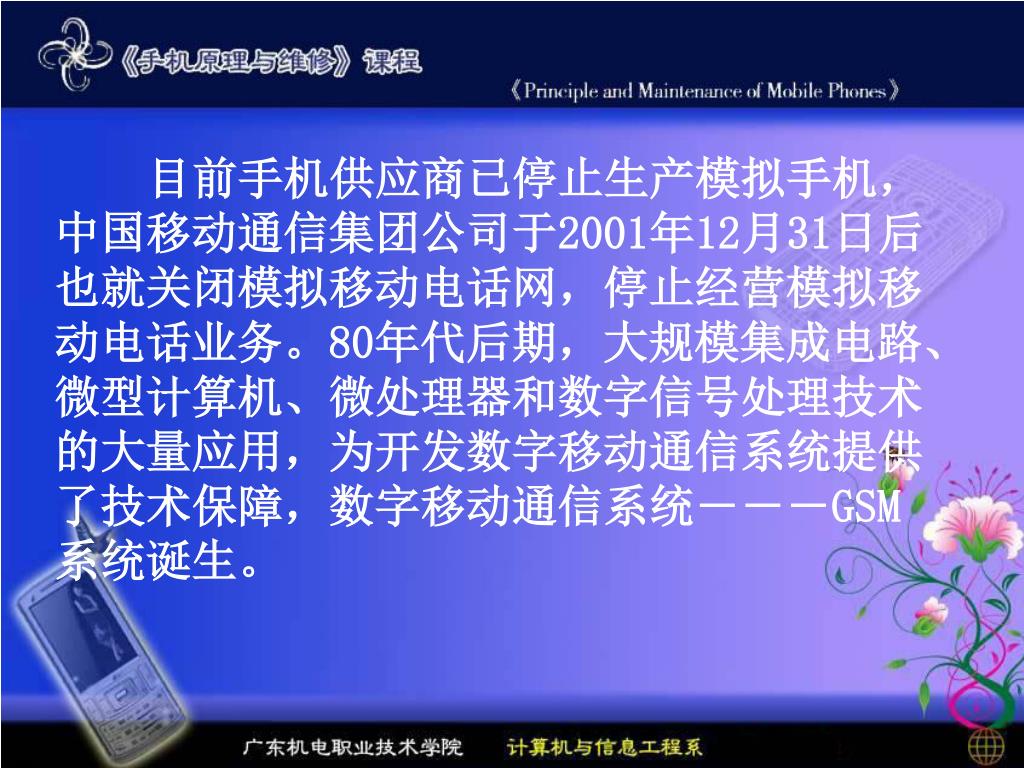

44. 目前手机供应商已停止生产模拟手机，中国移动通信集团公司于2001年12月31日后也就关闭模拟移动电话网，停止经营模拟移动电话业务。80年代后期，大规模集成电路、微型计算机、微处理器和数字信号处理技术的大量应用，为开发数字移动通信系统提供了技术保障，数字移动通信系统―――GSM系统诞生。目前手机供应商已停止生产模拟手机，中国移动通信集团公司于2001年12月31日后也就关闭模拟移动电话网，停止经营模拟移动电话业务。80年代后期，大规模集成电路、微型计算机、微处理器和数字信号处理技术的大量应用，为开发数字移动通信系统提供了技术保障，数字移动通信系统―――GSM系统诞生。

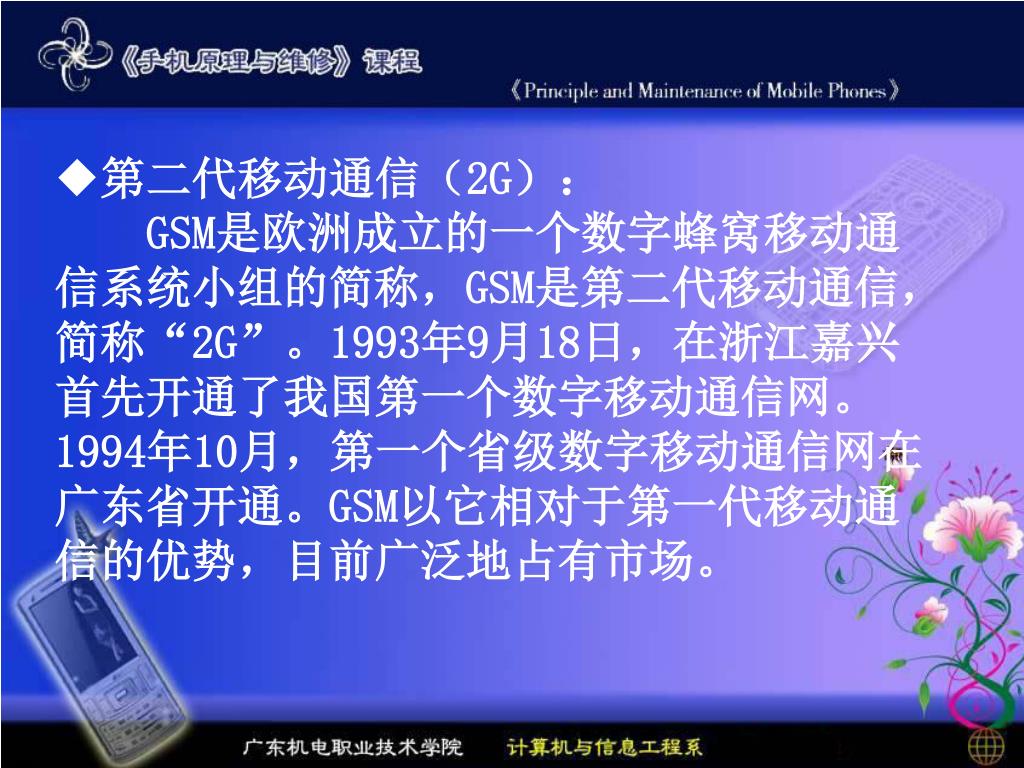

45. ◆第二代移动通信（2G）： GSM是欧洲成立的一个数字蜂窝移动通信系统小组的简称，GSM是第二代移动通信，简称“2G”。1993年9月18日，在浙江嘉兴首先开通了我国第一个数字移动通信网。1994年10月，第一个省级数字移动通信网在广东省开通。GSM以它相对于第一代移动通信的优势，目前广泛地占有市场。

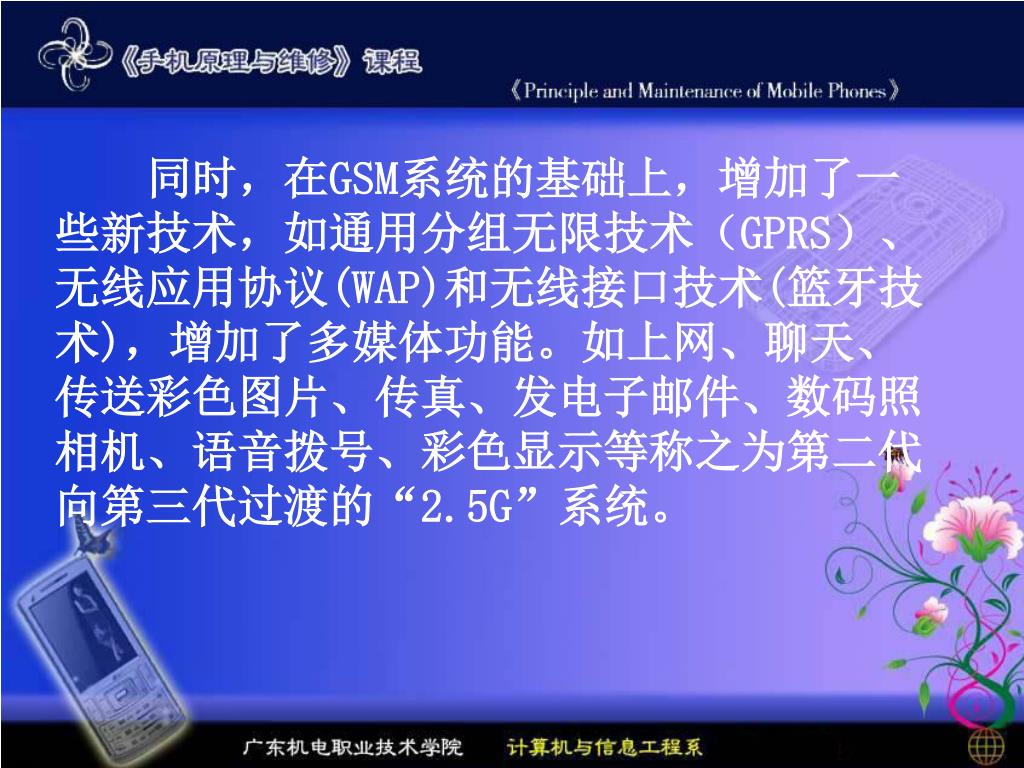

46. 同时，在GSM系统的基础上，增加了一些新技术，如通用分组无限技术（GPRS）、无线应用协议(WAP)和无线接口技术(篮牙技术)，增加了多媒体功能。如上网、聊天、传送彩色图片、传真、发电子邮件、数码照相机、语音拨号、彩色显示等称之为第二代向第三代过渡的“2.5G”系统。同时，在GSM系统的基础上，增加了一些新技术，如通用分组无限技术（GPRS）、无线应用协议(WAP)和无线接口技术(篮牙技术)，增加了多媒体功能。如上网、聊天、传送彩色图片、传真、发电子邮件、数码照相机、语音拨号、彩色显示等称之为第二代向第三代过渡的“2.5G”系统。

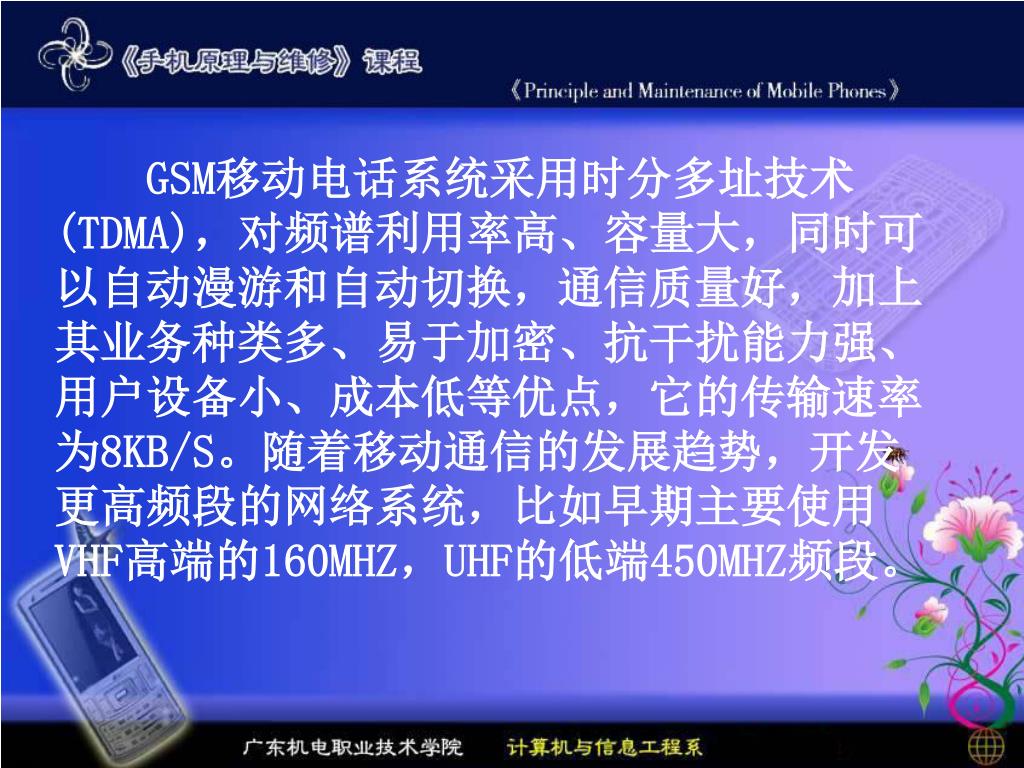

47. GSM移动电话系统采用时分多址技术(TDMA)，对频谱利用率高、容量大，同时可以自动漫游和自动切换，通信质量好，加上其业务种类多、易于加密、抗干扰能力强、用户设备小、成本低等优点，它的传输速率为8KB/S。随着移动通信的发展趋势，开发更高频段的网络系统，比如早期主要使用VHF高端的160MHZ，UHF的低端450MHZ频段。

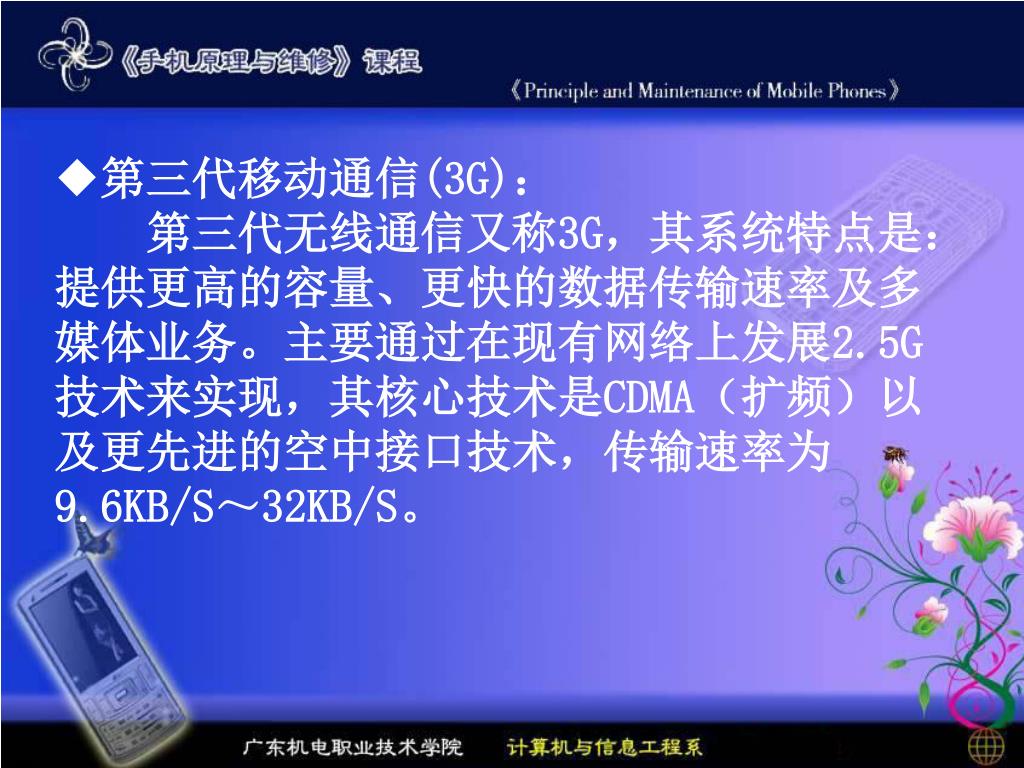

48. ◆第三代移动通信(3G)： 第三代无线通信又称3G，其系统特点是：提供更高的容量、更快的数据传输速率及多媒体业务。主要通过在现有网络上发展2.5G技术来实现，其核心技术是CDMA（扩频）以及更先进的空中接口技术，传输速率为9.6KB/S～32KB/S。

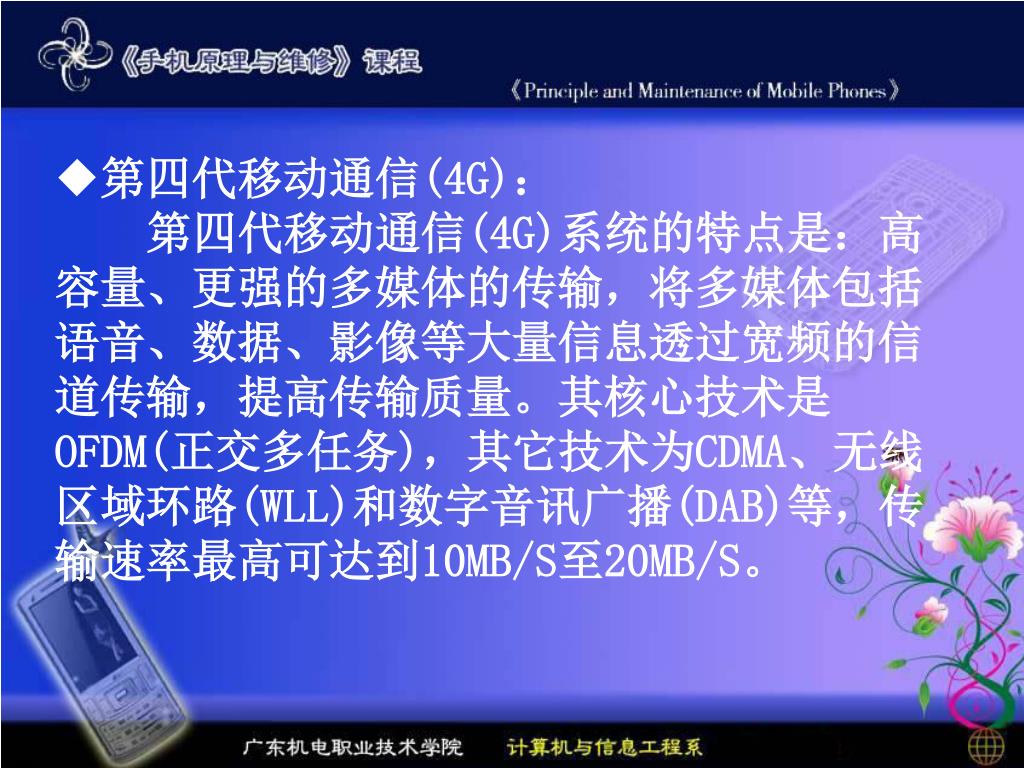

49. ◆第四代移动通信(4G)： 第四代移动通信(4G)系统的特点是：高容量、更强的多媒体的传输，将多媒体包括语音、数据、影像等大量信息透过宽频的信道传输，提高传输质量。其核心技术是OFDM(正交多任务)，其它技术为CDMA、无线区域环路(WLL)和数字音讯广播(DAB)等，传输速率最高可达到10MB/S至20MB/S。

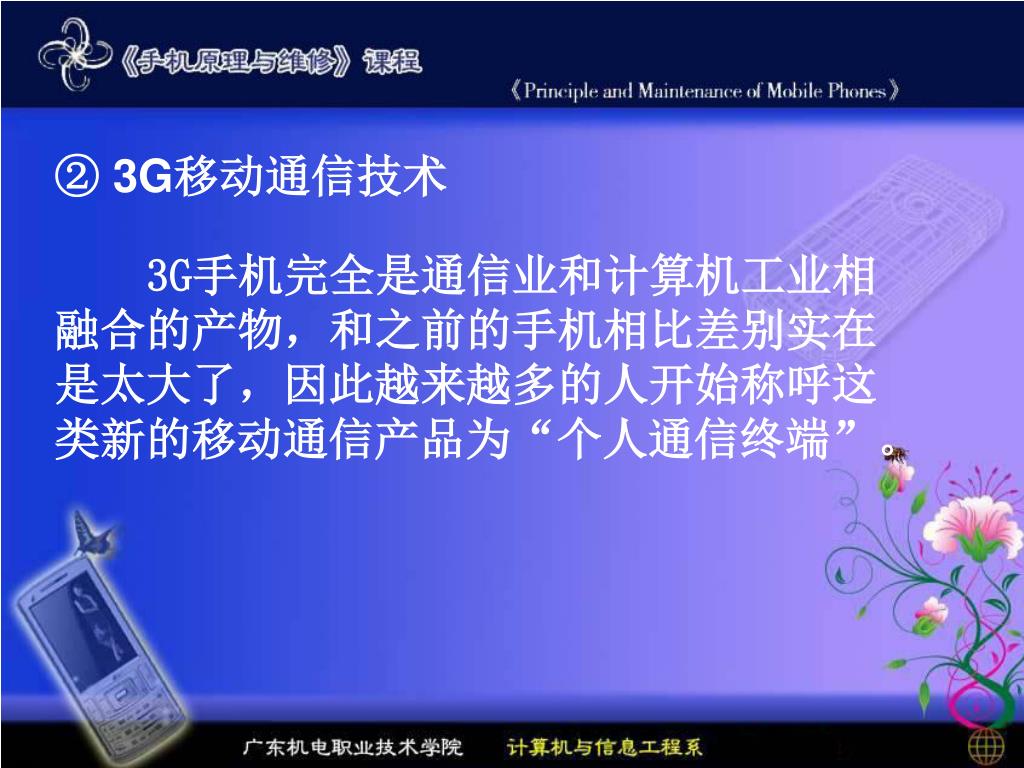

50. ② 3G移动通信技术 3G手机完全是通信业和计算机工业相融合的产物，和之前的手机相比差别实在是太大了，因此越来越多的人开始称呼这类新的移动通信产品为“个人通信终端”。
