  1. 逻辑门电路

  2. 2．1 TTL集成逻辑门电路 • 2.1.1 TTL与非门 • 1.简单的与非门 • V1为多发射极三极管，有三个发射极和一个基极，每个发射极和基极之间都有一个PN结，等效为三个二极管。 图2.1.1. 简单与非功能的TTL电路及等效电路 (a) 电路 (b) 等效电路 (c)符号

  3. 2．1 TTL集成逻辑门电路 • 2．常用的TTL与非门 • TTL74系列与非门电路，它由输入级、中间级和输出级三部分构成，高电平典型值为3.6V，低电平典型值为0.3V。 • 功能： 图2.1.3 TTL与非门外引脚排列图 (a) 74LS20(4输入2门) (b)74LS00(2输入4门) 图2.1.2 TTL与非门电路

  4. VCC A “1” B RP UO Ui V V ＆ 2．1 TTL集成逻辑门电路 3．TTL与非门的电压传输特性 • 测量方法： 某一输入端的电压由0V逐渐增加到5V，其它输入端接高电平5V，测量输出端电位，就得到了图2.1.4（b)所示的电压传输特性。 图2.1.4 TTL与非门电压传输特性 （a）测试电路； （b）电压传输特性

  5. 2．1 TTL集成逻辑门电路 • 4． TTL与非门的主要参数 • （1） 输出高电平电压UOH • （2） 输出低电平电压UOL • （3） 输入高电平电压UIH（开门电平UON） • （4） 输入低电平电压UIL（关门电平UOFF） • （5） 输出高电平电流IOH • （6） 输出低电平电流IOL • （7） 输入高电平电流IiH • （8） 输入低电平电流IiL • （9） 扇出系数N0 • （10） 低电平电源电流 ICCL • （11） 平均传输延迟时间tav 图2.1.5 传输延迟时间的定义

  6. ＆ ＆ A E Yn Y1 ◇ ◇ F B VCC OC1 RL OC2 C Y2 ＆ Y · · ◇ D 线与 OCn 2．1 TTL集成逻辑门电路 • 2.1.2 其它类型TTL逻辑门电路 • 1. 集电极开路与非门（OC门） • 适用于将几个门电路的输出端并联在一起时的情况。工作时，需要在输出端Y和UCC之间外接一个上拉负载电阻RL，如图2.1.6所示。 • 实现与非逻辑功能: 图2.1.6 TTL OC门逻辑符号 实现线与逻辑功能： 图2.1.7 n个OC门构成的线与电路

  7. 2．1 TTL集成逻辑门电路 • 2. 三态与非门 • 三态与非门 ：1态，0态，高阻态 • A、B为输入端，EN（ ）为使能端（控制端），Y为输出端。使能端EN分为高电平有效和低电平有效两种电路。 表2.1.2 三态与非门逻辑符号和对应的逻辑功能表

  8. 2．1 TTL集成逻辑门电路 • 三态门原理电路 ( 有效) 图2.1.8 TTL 三态门原理电路

  9. 总线 A0 ＆ ＆ ＆ B0 EN0 A1 · B1 EN1 An · Bn ENn (a) 2．1 TTL集成逻辑门电路 • 应用举例： • 单向传输数据的总线电路如 • 图2.1.9（a）所示。这个单向总线 • 是分时传送的总线，每次只能传送 • A0B0～ AnBn中的一个信号。 • 当某个三态门的使能端为EN=1时，其 • 对应输入的数据（ ）传送到总线上，当三态门的使能端都为EN=0时，不传送信号，总线与各三态门呈高阻 • 状态。 图2.1.9 三态门用于总线传输 （a）单向传输

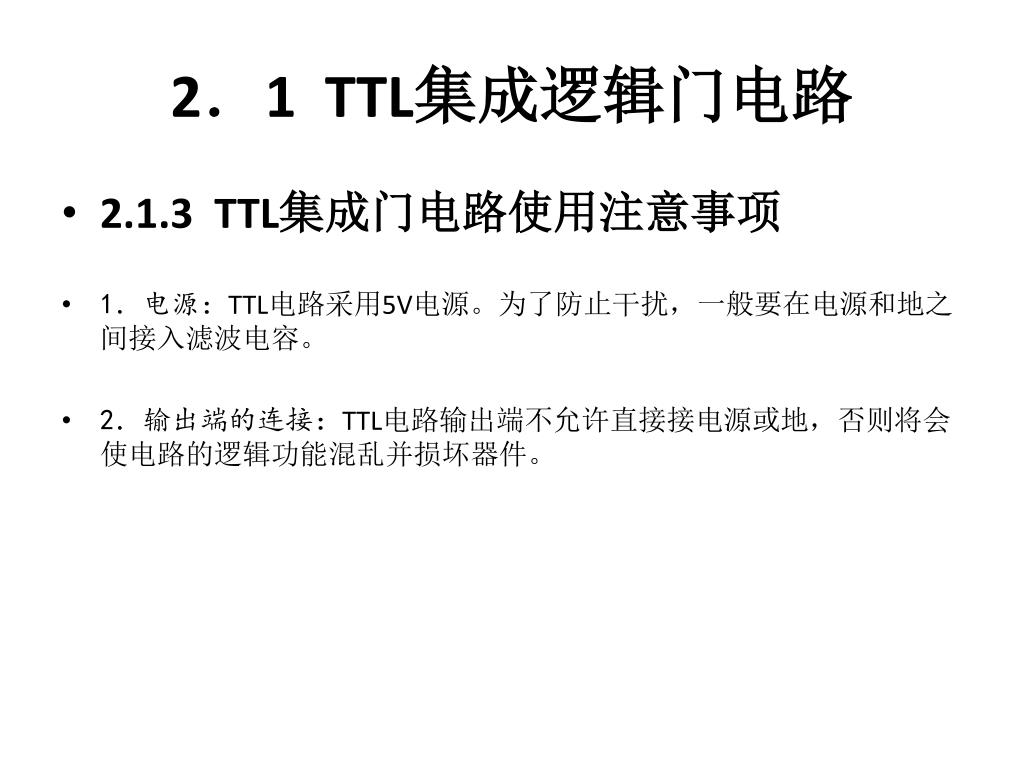

  10. 2．1 TTL集成逻辑门电路 • 2.1.3 TTL集成门电路使用注意事项 • 1．电源：TTL电路采用5V电源。为了防止干扰，一般要在电源和地之间接入滤波电容。 • 2．输出端的连接：TTL电路输出端不允许直接接电源或地，否则将会使电路的逻辑功能混乱并损坏器件。

  11. 2．1 TTL集成逻辑门电路 3．TTL电路不用输入端的处理: （1）与门和与非门不用的输入端处理有三种方法： ①接电源+5V或通过1～3kΩ的电阻接电源； ②与使用端并联，但并联时对信号的驱动电流要求增加了； ③在外界干扰很小时，可悬空。 （2）或门和或非门不用的输入端处理有两种方法： ①接地； ②与使用端并联： 图 2.1.10 与非门不用输入端的处理 (a)通过上拉电阻接正电源；(b)与使用输入端并联；(c)悬空

  12. 2．1 TTL集成逻辑门电路 • (4) 负载使用： • TTL门驱动较大负载时，应选用灌电流方式。 • (5) 输入电阻的选择： • R=2～10kΩ时，相当于输入端悬空；当R=0～0.7kΩ时，相当于输入接地。 • (6) 操作时切记：严禁带电操作，应在电路切断电源的时候，拔插集成电路 。
