Presentation Transcript
slide1

近代照明

Chien Chung Jeng (鄭建宗)

Institute of Nanoscience and Department of Physics, National Chung-Hsing University

slide2

省電燈泡最省電嗎?

  • LED更省電嗎?適合做路燈?
  • 滷素燈一無是處嗎?
  • 電光源演進簡介
  • 光源比較
  • 陶瓷複金屬燈

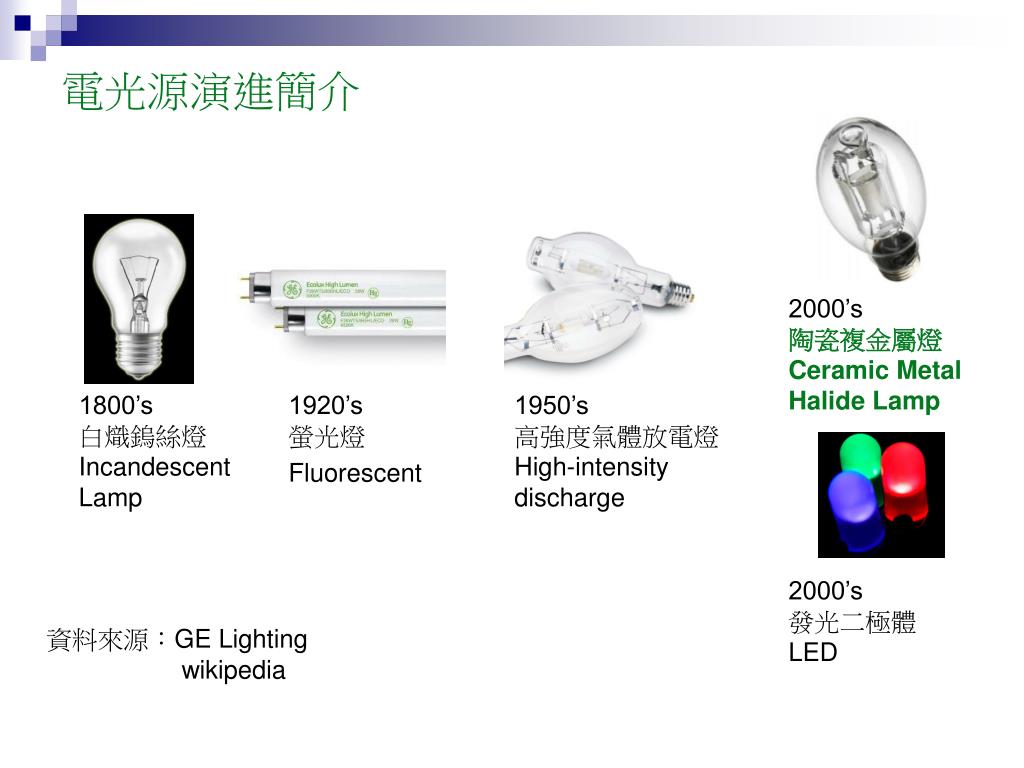

slide3
電光源演進簡介

2000’s

陶瓷複金屬燈

Ceramic Metal Halide Lamp

1800’s

白熾鎢絲燈Incandescent Lamp

1920’s

螢光燈

Fluorescent

1950’s

高強度氣體放電燈

High-intensity discharge

2000’s

發光二極體

LED

資料來源:GE Lighting

wikipedia

incandescent lamp halogen lamp
白熾鎢絲燈 Incandescent Lamp鹵素燈 Halogen lamp

特性

  • 白熾鎢絲燈經由通電,利用電組把燈絲加熱至白熾而發光 。
  • 鹵素燈是白熾燈的一種但在燈泡中填入碘或溴等鹵素氣體。
  • 白熾燈及鹵素燈都具有高演色性。(CRI>90)
  • 成本低
  • 用於一般照明。

缺點

  • 耗能(光源效率 5~22 lm/w)
  • 壽命短(750~2000hr)

鎢絲燈

鹵素燈

資料來源: wikipedia

fluorescent
螢光燈 Fluorescent

特性

  • 使用電力在氬或氖氣中激活水銀蒸氣發出紫外光,在使得燈管內壁上的螢光物質發出可見光。
  • 發光效率較白熾燈高。
  • 廣泛的運用在室內照明。
  • 壽命約為(9000~20000hr)
  • 演色性(CRI 50~70)

缺點

  • 功率不夠高(40~60w)
  • 體積大
  • 發光效率普通(27~80lm/w)

資料來源:GE Lighting

light emitting diode led
發光二極體 Light Emitting Diode (LED)

特性

  • LED燈為一種半導體元件
  • 壽命長(~50000hr)
  • 體積小
  • 可取代白熾燈

缺點

  • 散熱問題,造成功率無法提高。(1~3W)
  • 光源效率低(18~22 lm/w)

資料來源: wikipedia

high intensity discharge hid
高強度氣體放電燈 High-Intensity Discharge (HID)
  • 高強度氣體放電燈是經由置於耐高溫燈管(弧光管)內的電弧放電器發光。
  • 包含水銀燈、高壓鈉燈、複金屬燈、陶瓷複金屬燈等

資料來源:GE Lighting

mercury lamp
水銀燈 Mercury Lamp

特性

  • 最早發展的高強度氣體放電燈。
  • 高功率(40~1000w)
  • 壽命長(10000~24000hr)
  • 廣泛的用於道路照明、光業照明。

缺點

  • 光源效率不高(50~60 lm/w)
  • 演色性低(CRI 20~55)

資料來源: wikipedia

high pressure sodium
高壓鈉燈 High Pressure Sodium

特性

  • 高發光效率(90~140 lm/w)
  • 壽命長(10000~24000hr)
  • 高功率(35~1000w)
  • 用於道路照明。

缺點

  • 演色性極低(CRI~22)

資料來源:GE Lighting

metal halide
複金屬燈 Metal Halide

特性

  • 複金屬燈為了滿足商場照明以及電視電影的特殊照明所研發。
  • 高功率(35~1000w)
  • 高光源效率(80~115 lm/w)
  • 演色性佳(CRI 65~80)
  • 壽命長(10000~20000hr)
  • 小體積

缺點

  • 光色偏差嚴重,偏藍或偏粉紅色。

(氣體在石英管內游移不定或是氣體外漏)

資料來源:GE Lighting

ceramic metal halide cmh
陶瓷複金屬燈 Ceramic Metal Halide (CMH)

特性

  • 由複金屬燈演化而來。
  • 運用陶瓷材料封接減少氣體外漏。
  • 色彩穩定,幾乎無光色偏差。

保留原本複金屬優勢

  • 演色性佳(CRI 80~90優於複金屬燈)
  • 光源效率高(80~100 lm/w)
  • 光維持率穩定
  • 使用壽命長(10000~20000hr)

資料來源:GE Lighting

lumen maintenance
LUMEN MAINTENANCE
  • 圖一:陶瓷複金屬燈(CMH)比其他複金屬燈有更穩定的光維持率(光衰率較低)。
  • 圖二:陶瓷複金屬燈搭配電子式安定器與複金屬燈搭配電子安定器或電磁安定器之光維持率比較。

圖一

圖二

資料來源:GE Lighting

slide13
陶瓷複金屬燈的應用
  • 藝術品展示中心
  • 新型路燈
  • 大型廣告看板照明
  • 商店
  • 建築物外觀照明
  • 屋外庭園壁燈
  • 草坪步道燈
  • 道路照明設備

資料來源:GE Lighting

slide14
光源分類

小結

白熾鎢絲燈

(Incandescent)

演色性佳,但耗能

熱輻射發光

白熾發光

鹵素鎢絲燈 (HAL)

高壓氣體

放電發光

氣體放電發光

水銀燈(MVP)

高功率,

但演色性極差

高壓水銀燈 (HMV)

高壓鈉燈 (HPS)

電光源

演色性佳,

但色彩不穩定

複金屬燈 (MHL)

演色性高

且幾乎無色偏差

陶瓷複金屬燈(CMH)

低壓氣體

放電發光

螢光燈 (FL)

用於室內照明

高功率,

但演色性極差

低壓鈉燈 (LPS)

固態場效發光

功率小,可且取代

白之燈泡

發光二極體 (LED)

同調發光

用於特殊場合

雷射 (Laser)

slide15

結論

  • 陶瓷複金屬燈運用陶瓷材料,改善複金屬燈光色偏差的問題。
  • 陶瓷複金屬燈保留傳統複金屬燈在高效率、低耗能、演色性佳等優點。
