slide1

运筹学

图与网络分析

slide3

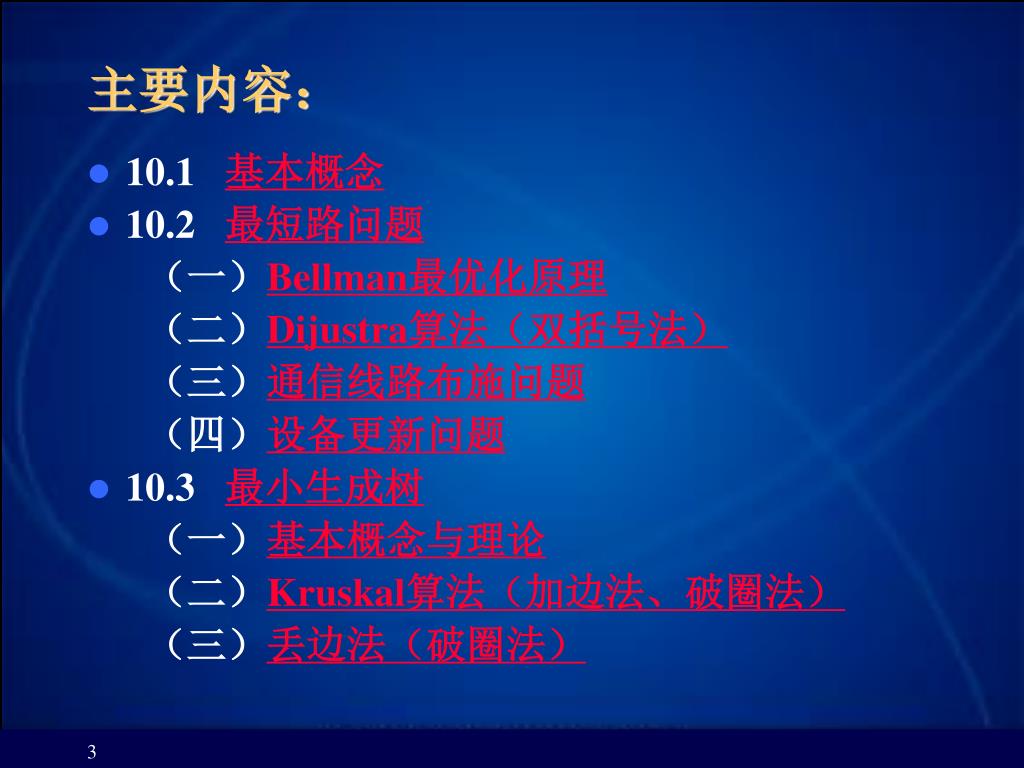

主要内容:
  • 10.1 基本概念
  • 10.2 最短路问题

(一)Bellman最优化原理

(二)Dijustra算法(双括号法)

(三)通信线路布施问题

(四)设备更新问题

  • 10.3 最小生成树

(一)基本概念与理论

(二)Kruskal算法(加边法、破圈法)

(三)丢边法(破圈法)

slide4

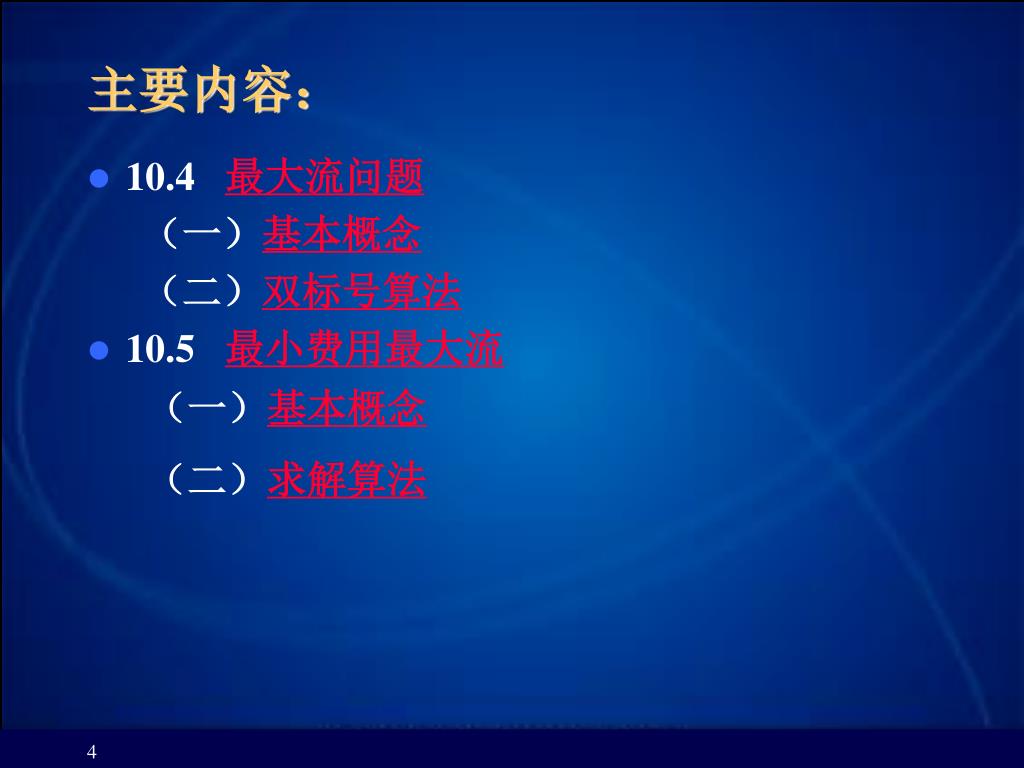

主要内容:
  • 10.4 最大流问题

(一)基本概念

(二)双标号算法

  • 10.5 最小费用最大流

(一)基本概念

(二)求解算法

slide5

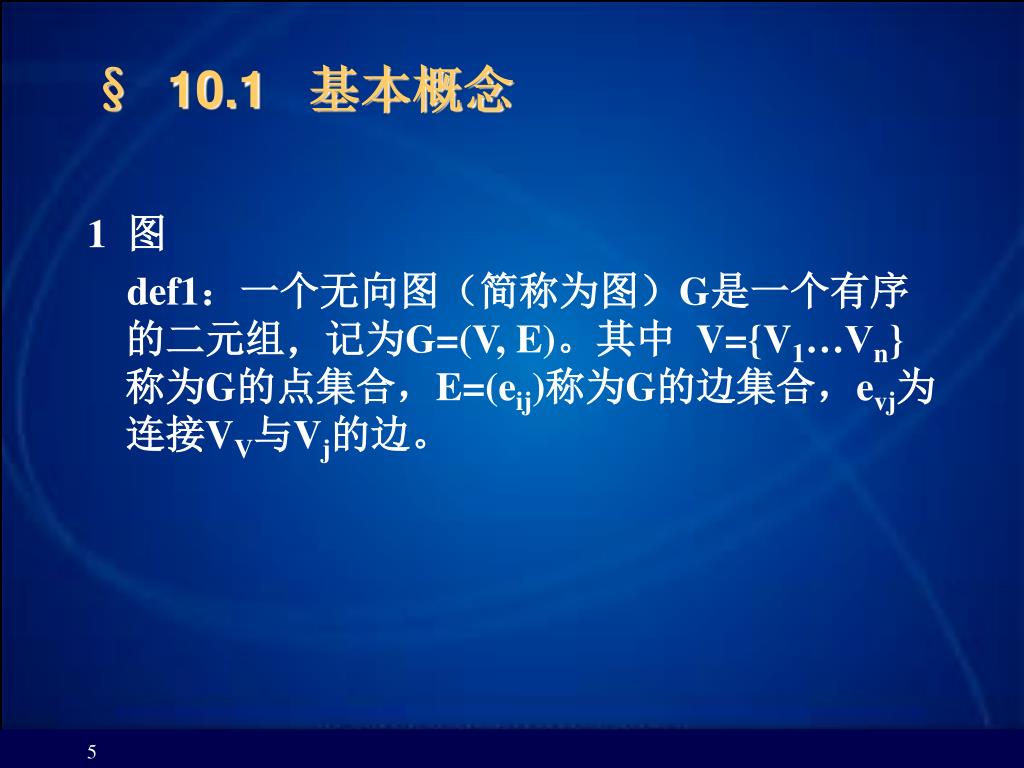

§ 10.1 基本概念

1 图

def1:一个无向图(简称为图)G是一个有序的二元组,记为G=(V, E)。其中 V={V1…Vn}称为G的点集合,E=(eij)称为G的边集合,evj为连接VV与Vj的边。

slide6

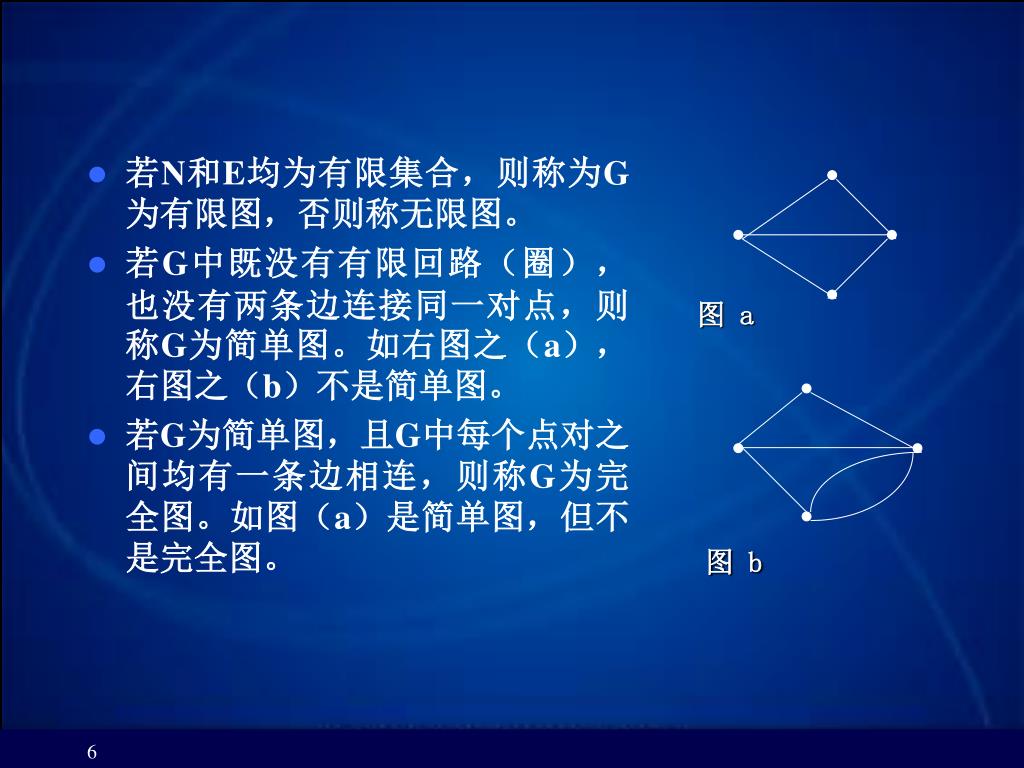

若N和E均为有限集合,则称为G为有限图,否则称无限图。若N和E均为有限集合,则称为G为有限图,否则称无限图。
  • 若G中既没有有限回路(圈),也没有两条边连接同一对点,则称G为简单图。如右图之(a),右图之(b)不是简单图。
  • 若G为简单图,且G中每个点对之间均有一条边相连,则称G为完全图。如图(a)是简单图,但不是完全图。

图 a

图 b

slide7

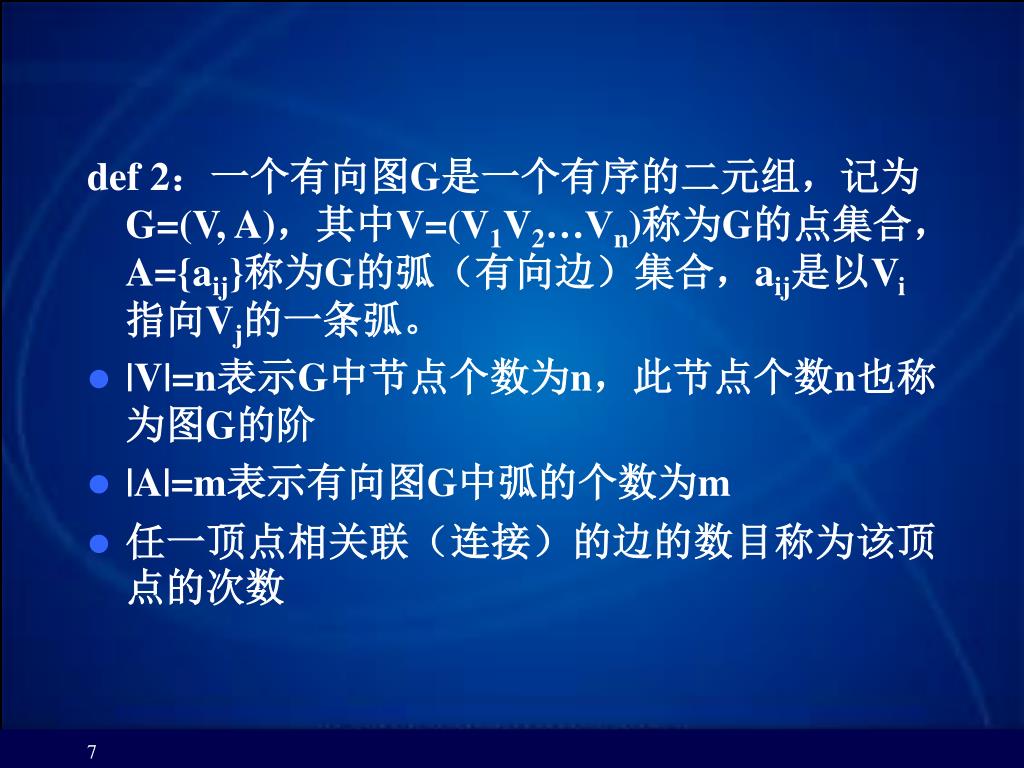

def 2:一个有向图G是一个有序的二元组,记为G=(V, A),其中V=(V1V2…Vn)称为G的点集合,A={aij}称为G的弧(有向边)集合,aij是以Vi指向Vj的一条弧。
  • |V|=n表示G中节点个数为n,此节点个数n也称为图G的阶
  • |A|=m表示有向图G中弧的个数为m
  • 任一顶点相关联(连接)的边的数目称为该顶点的次数
slide8

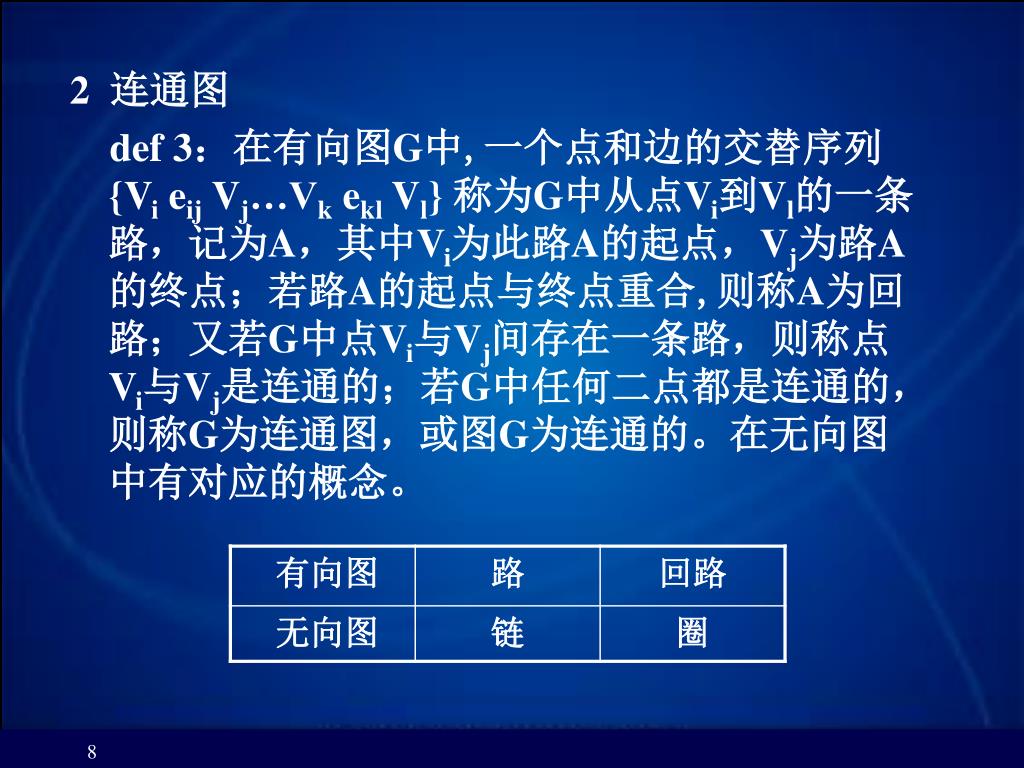

2 连通图

def 3:在有向图G中,一个点和边的交替序列{Vi eij Vj…Vk ekl Vl} 称为G中从点Vi到Vl的一条路,记为A,其中Vi为此路A的起点,Vj为路A的终点;若路A的起点与终点重合,则称A为回路;又若G中点Vi与Vj间存在一条路,则称点Vi与Vj是连通的;若G中任何二点都是连通的,则称G为连通图,或图G为连通的。在无向图中有对应的概念。

slide9

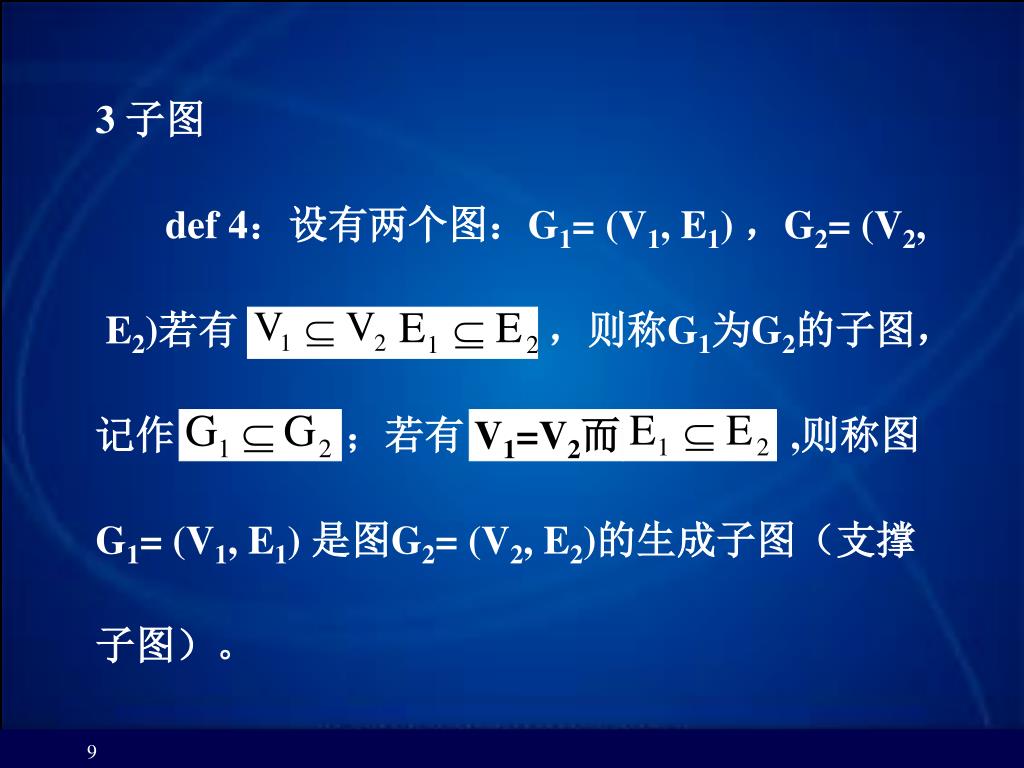

3 子图

def 4:设有两个图:G1= (V1, E1) ,G2= (V2,

E2)若有 ,则称G1为G2的子图,

记作 ;若有 V1=V2而 ,则称图

G1= (V1, E1) 是图G2= (V2, E2)的生成子图(支撑

子图)。

slide10

V1

V1

V3

V3

V2

V2

V4

V4

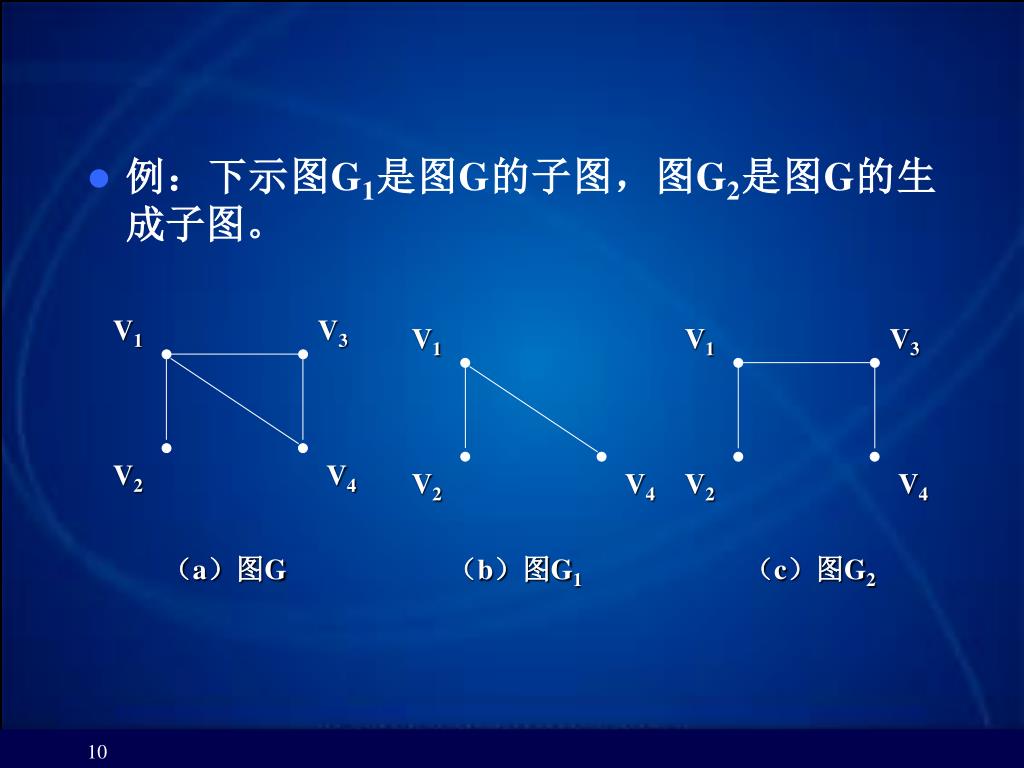

  • 例:下示图G1是图G的子图,图G2是图G的生成子图。

V1

V2

V4

(a)图G

(b)图G1

(c)图G2

slide11

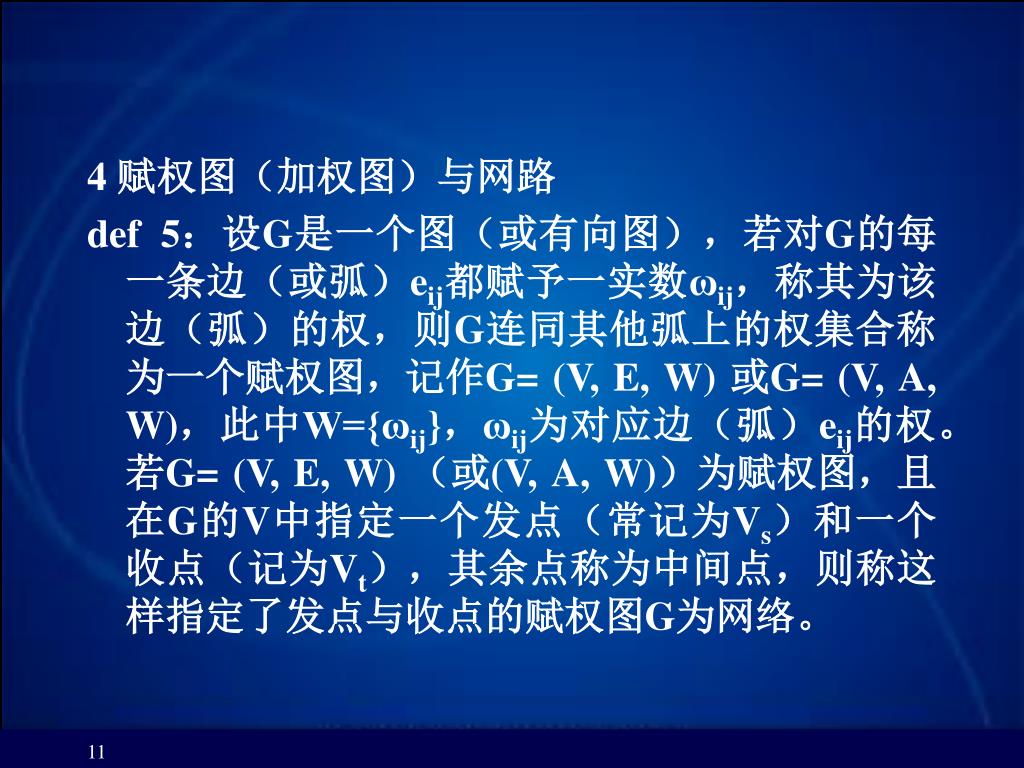

4 赋权图(加权图)与网路

def 5:设G是一个图(或有向图),若对G的每一条边(或弧)eij都赋予一实数ωij,称其为该边(弧)的权,则G连同其他弧上的权集合称为一个赋权图,记作G= (V, E, W) 或G= (V, A, W),此中W={ωij},ωij为对应边(弧)eij的权。若G= (V, E, W) (或(V, A, W))为赋权图,且在G的V中指定一个发点(常记为Vs)和一个收点(记为Vt),其余点称为中间点,则称这样指定了发点与收点的赋权图G为网络。

slide12

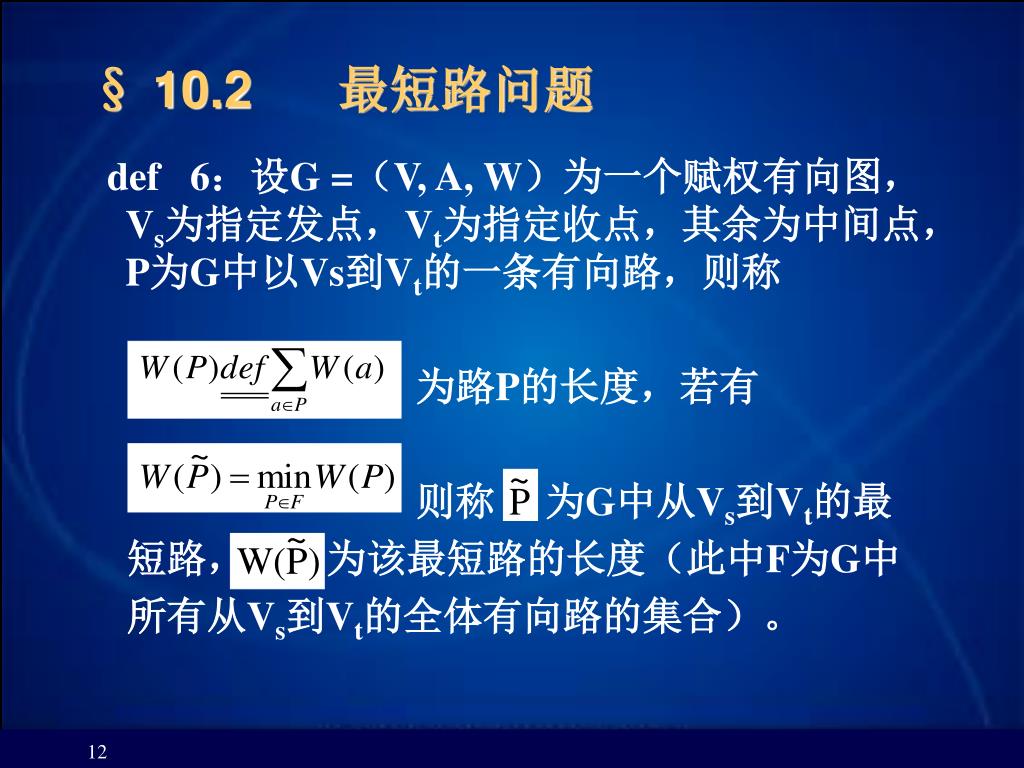

§ 10.2 最短路问题

def 6:设G =(V, A, W)为一个赋权有向图,Vs为指定发点,Vt为指定收点,其余为中间点,P为G中以Vs到Vt的一条有向路,则称

为路P的长度,若有

则称 为G中从Vs到Vt的最

短路, 为该最短路的长度(此中F为G中

所有从Vs到Vt的全体有向路的集合)。

slide13

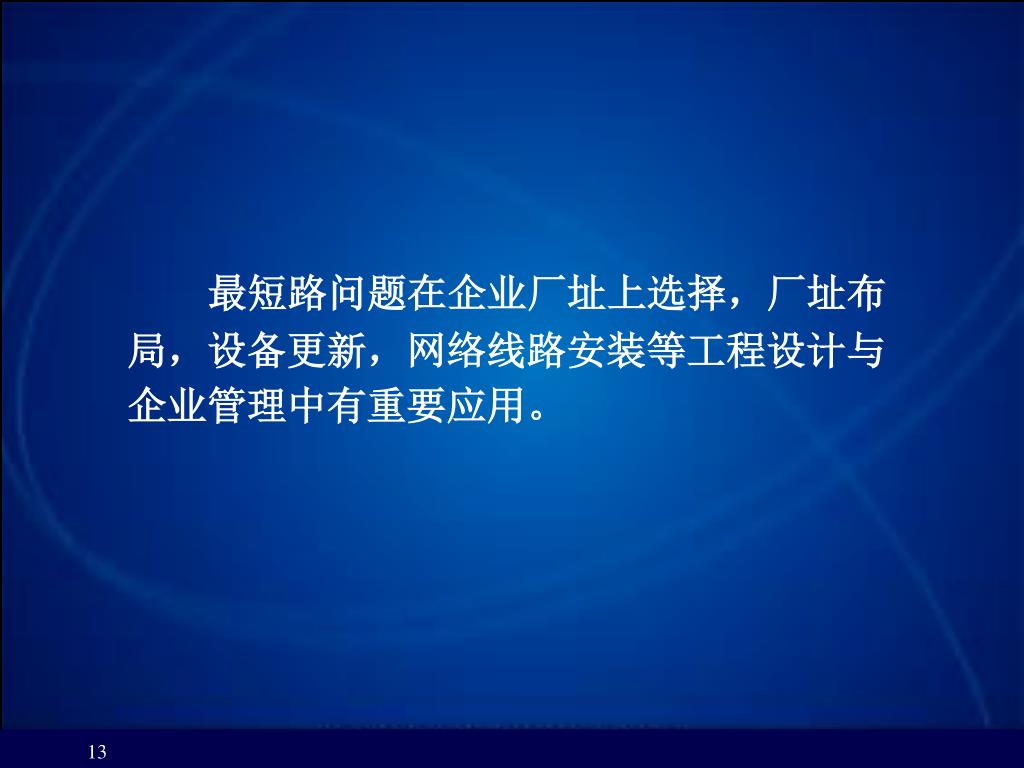

最短路问题在企业厂址上选择,厂址布

局,设备更新,网络线路安装等工程设计与

企业管理中有重要应用。

bellman

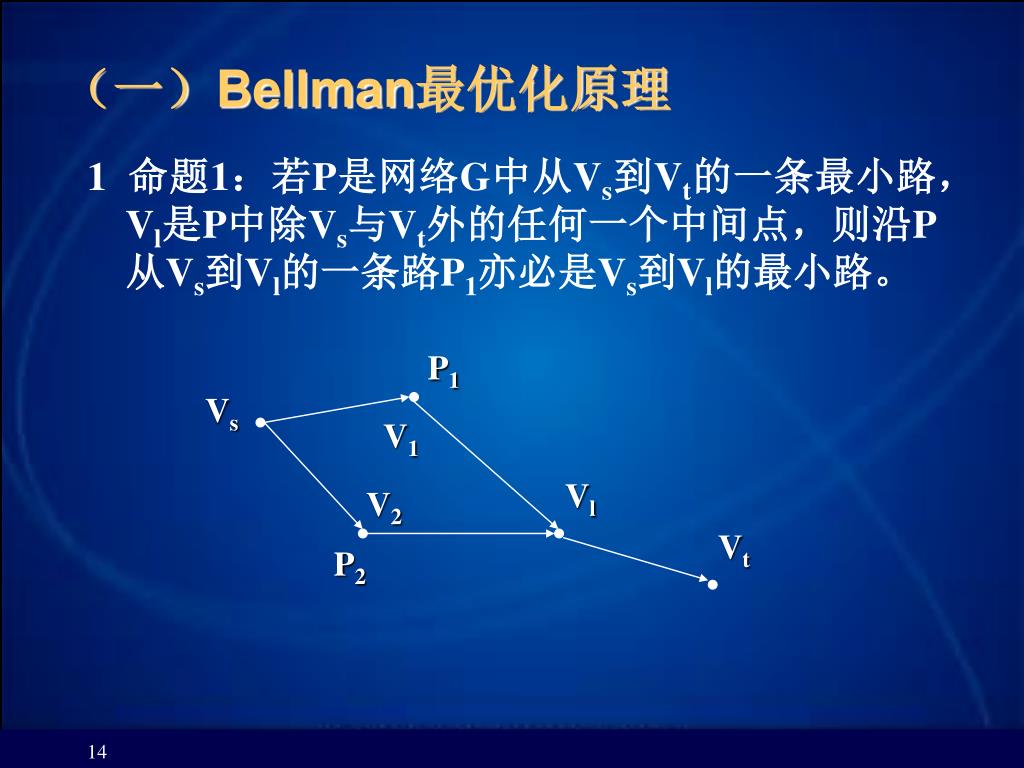

(一)Bellman最优化原理

1 命题1:若P是网络G中从Vs到Vt的一条最小路,Vl是P中除Vs与Vt外的任何一个中间点,则沿P从Vs到Vl的一条路P1亦必是Vs到Vl的最小路。

P1

Vs

V1

Vl

V2

Vt

P2

slide15

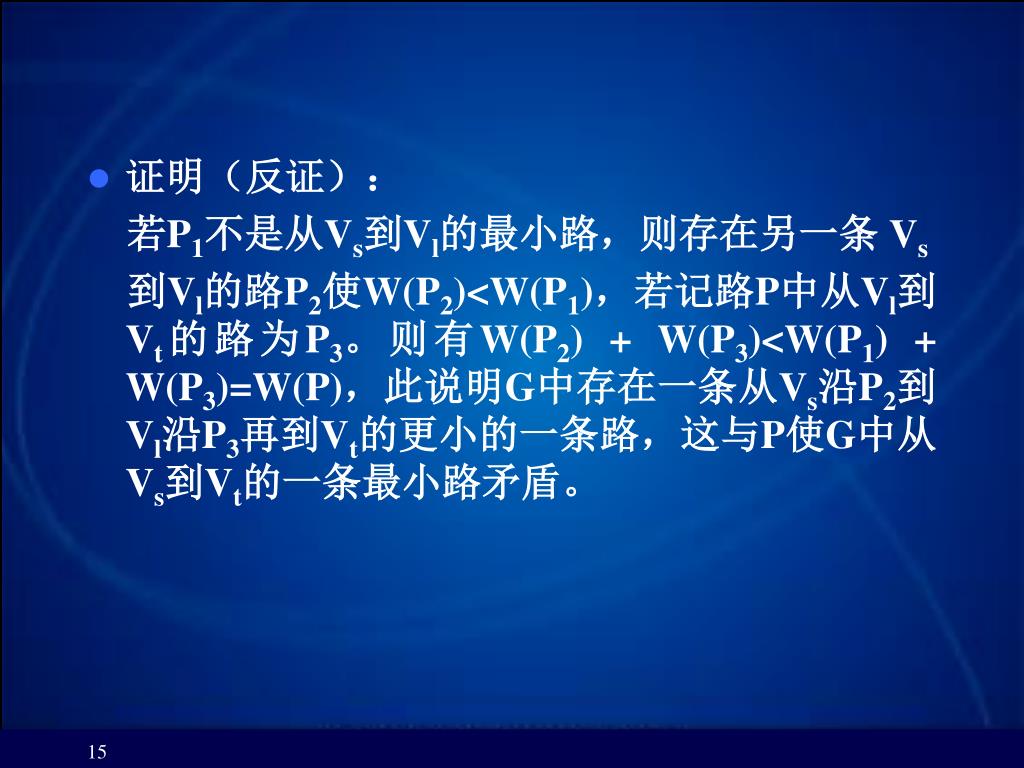

证明(反证):

若P1不是从Vs到Vl的最小路,则存在另一条 Vs

到Vl的路P2使W(P2)<W(P1),若记路P中从Vl到Vt的路为P3。则有W(P2) + W(P3)<W(P1) + W(P3)=W(P),此说明G中存在一条从Vs沿P2到Vl沿P3再到Vt的更小的一条路,这与P使G中从Vs到Vt的一条最小路矛盾。

slide16

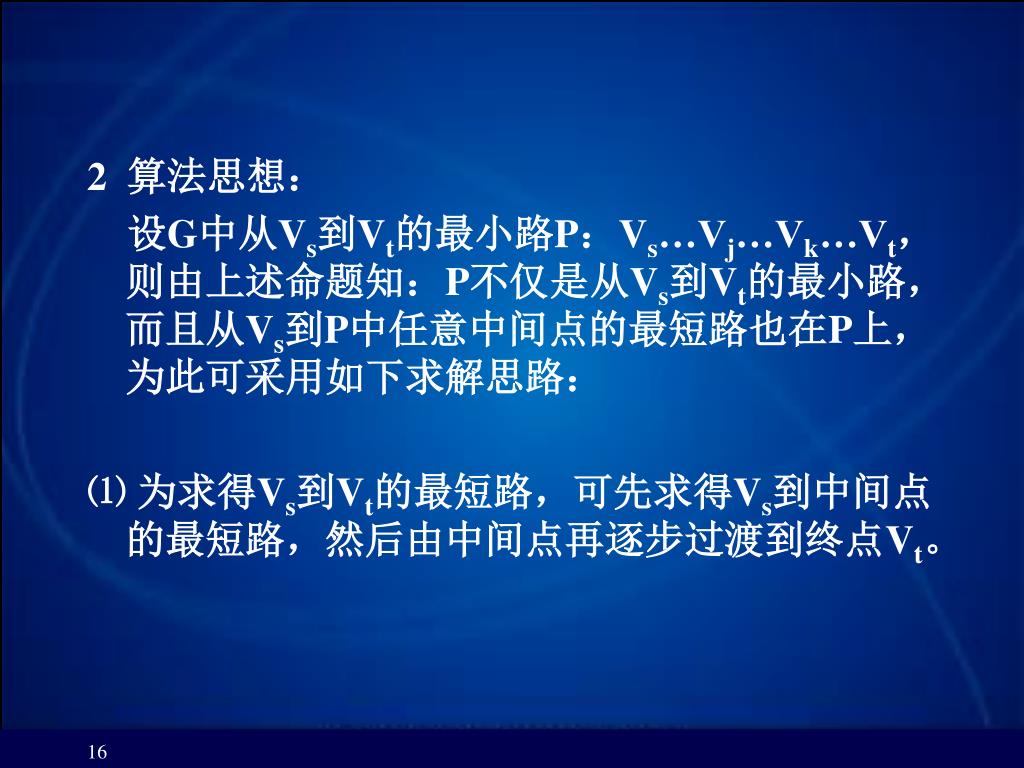

2 算法思想:

设G中从Vs到Vt的最小路P:Vs…Vj…Vk…Vt,则由上述命题知:P不仅是从Vs到Vt的最小路,而且从Vs到P中任意中间点的最短路也在P上,为此可采用如下求解思路:

⑴为求得Vs到Vt的最短路,可先求得Vs到中间点的最短路,然后由中间点再逐步过渡到终点Vt。

slide17
⑵在计算过程中,需要把V中“经判断为最短路⑵在计算过程中,需要把V中“经判断为最短路

P途径之点i”和“尚未判断是否为最短路P途径

之点j”区分开来,可设置集合I和J,前者归入

I,后者归入J,并令算法初始时,I中仅包含

Vs,其他点全在J中,然后随着求解过程的进

行,I中的点逐渐增加(相应J中的点逐渐减

少),直到终点Vt归入I(相应J=φ),此时

迭代结束。I称为已标号集合,J称为未标号集合。

slide18

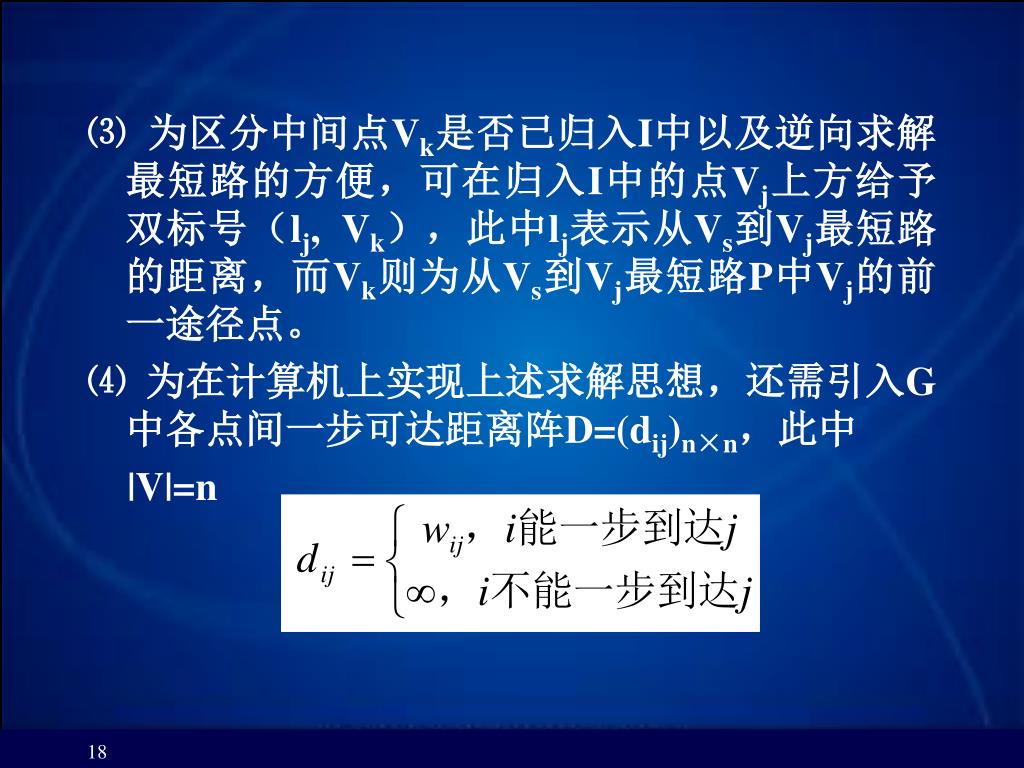

为区分中间点Vk是否已归入I中以及逆向求解最短路的方便,可在归入I中的点Vj上方给予双标号(lj, Vk),此中lj表示从Vs到Vj最短路的距离,而Vk则为从Vs到Vj最短路P中Vj的前一途径点。

⑷ 为在计算机上实现上述求解思想,还需引入G中各点间一步可达距离阵D=(dij)n×n,此中

|V|=n

slide19

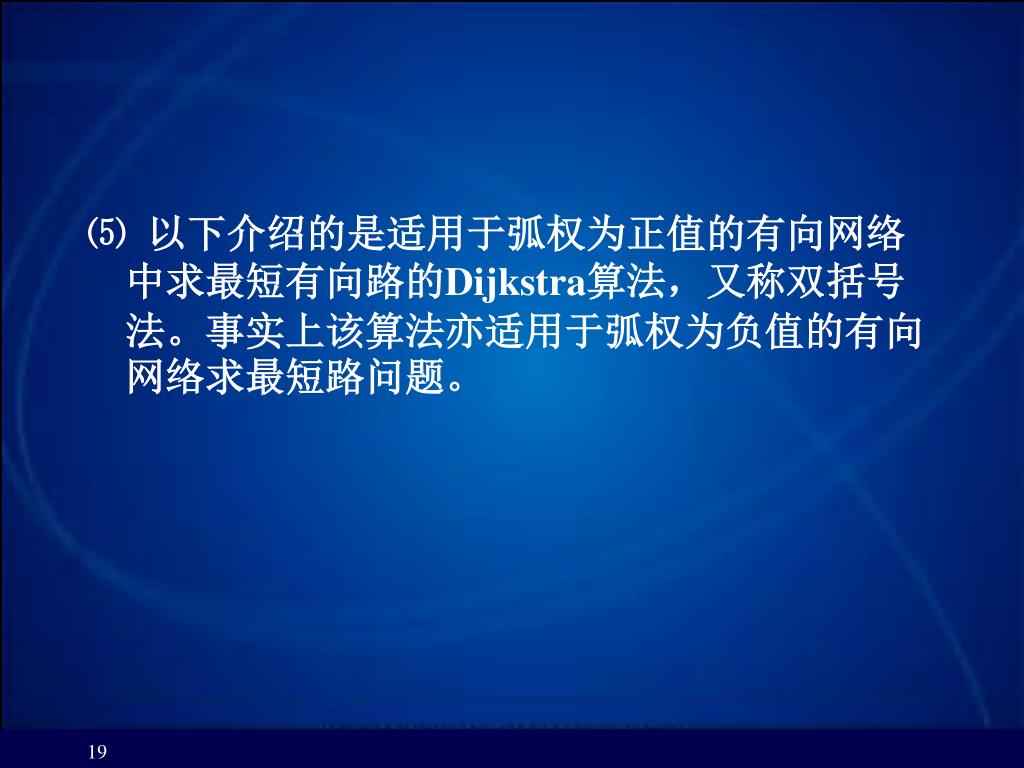

⑸以下介绍的是适用于弧权为正值的有向网络中求最短有向路的Dijkstra算法,又称双括号法。事实上该算法亦适用于弧权为负值的有向网络求最短路问题。⑸以下介绍的是适用于弧权为正值的有向网络中求最短有向路的Dijkstra算法,又称双括号法。事实上该算法亦适用于弧权为负值的有向网络求最短路问题。
slide20

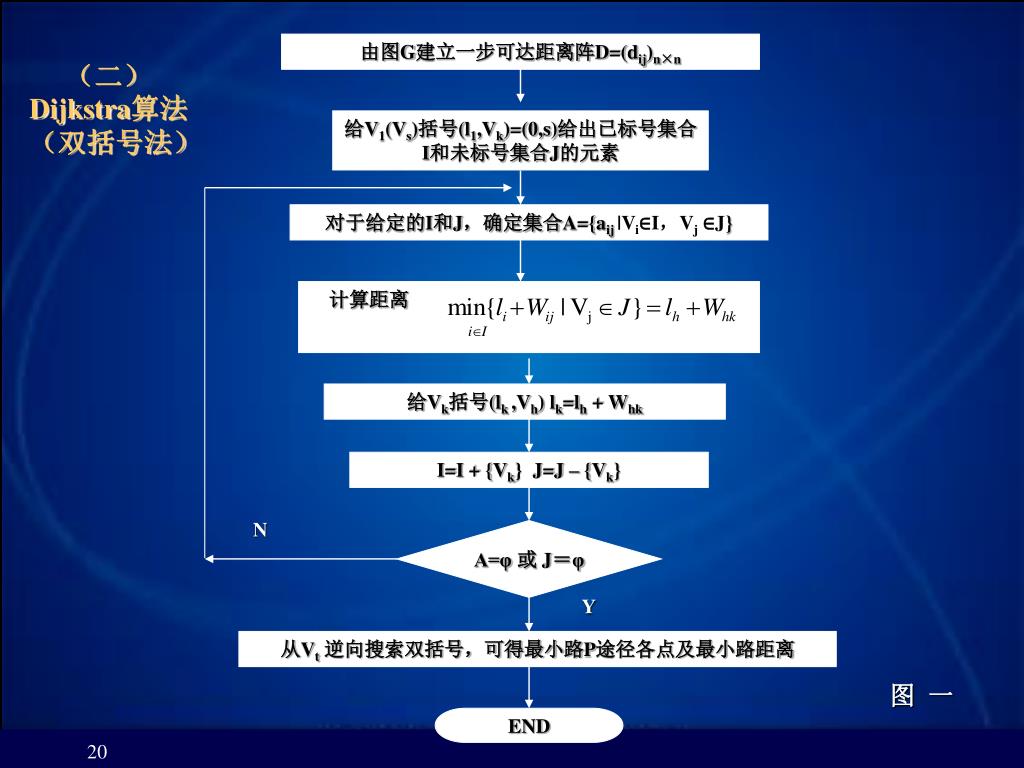

由图G建立一步可达距离阵D=(dij)n×n

(二)Dijkstra算法(双括号法)

给V1(Vs)括号(l1,Vk)=(0,s)给出已标号集合I和未标号集合J的元素

对于给定的I和J,确定集合A={aij |Vi∈I,Vj ∈J}

计算距离

给Vk括号(lk ,Vh) lk=lh + Whk

I=I + {Vk} J=J – {Vk}

N

A=φ 或 J=φ

Y

从Vt逆向搜索双括号,可得最小路P途径各点及最小路距离

图 一

END

slide21

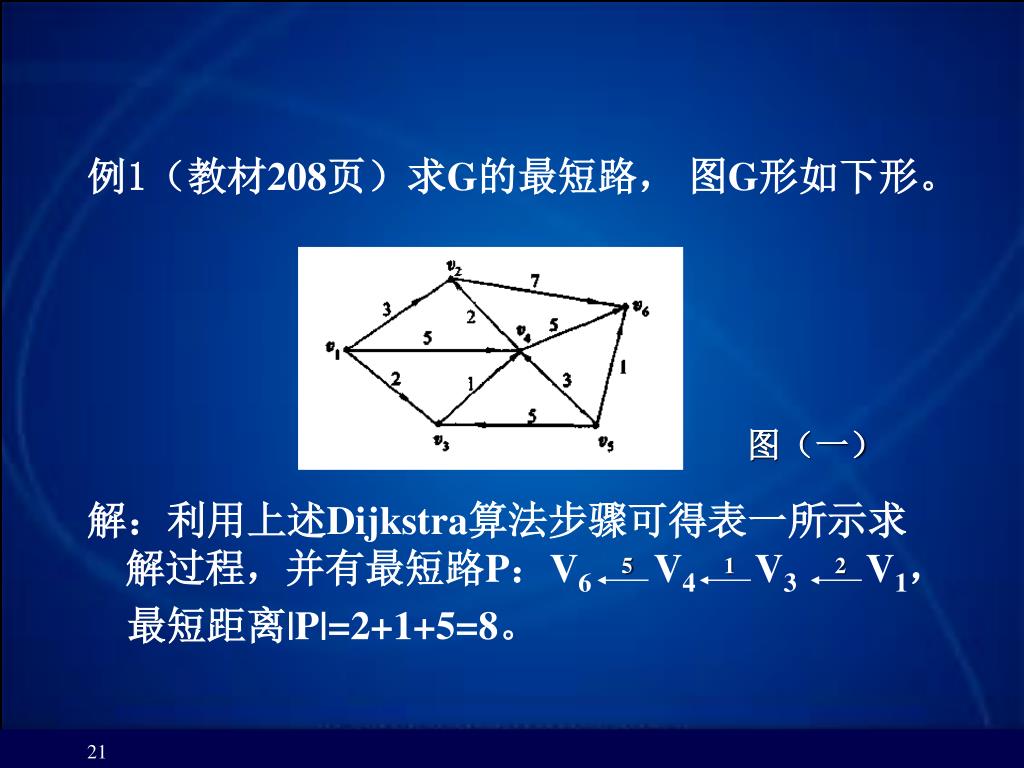

例1(教材208页)求G的最短路, 图G形如下形。

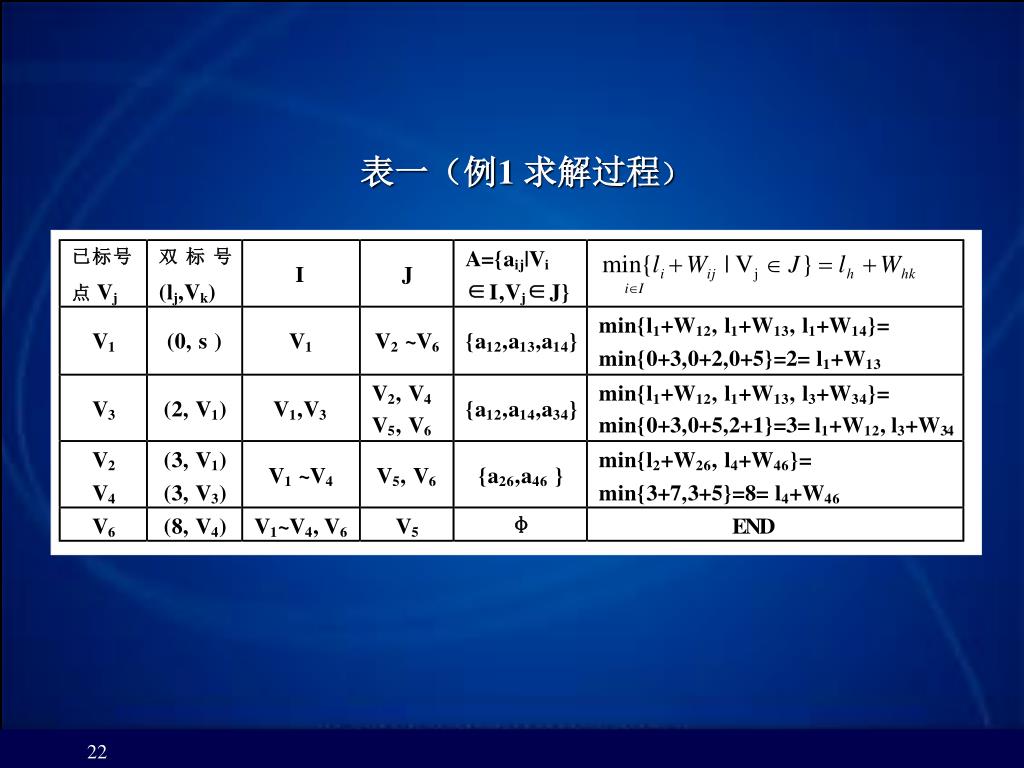

解:利用上述Dijkstra算法步骤可得表一所示求 解过程,并有最短路P:V6 V4 V3 V1,

最短距离|P|=2+1+5=8。

图(一)

5

1

2

slide23

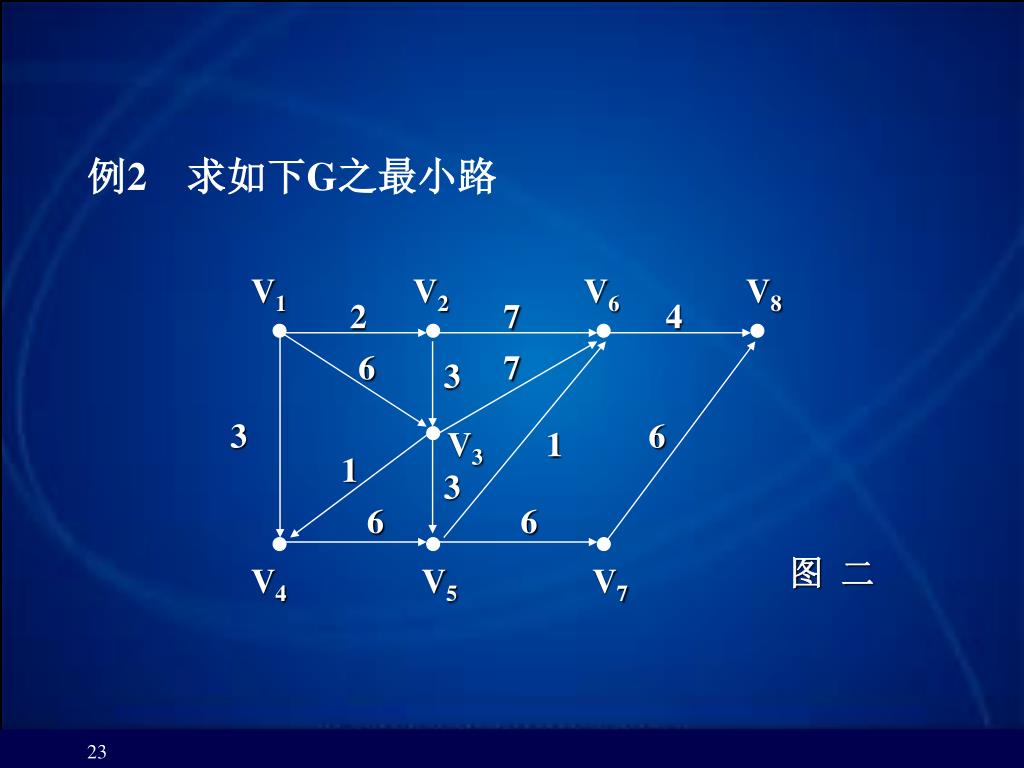

例2 求如下G之最小路

V1

V2

V6

V8

2

7

4

6

7

3

3

6

V3

1

1

3

6

6

图 二

V4

V5

V7

slide24

表 二

slide26

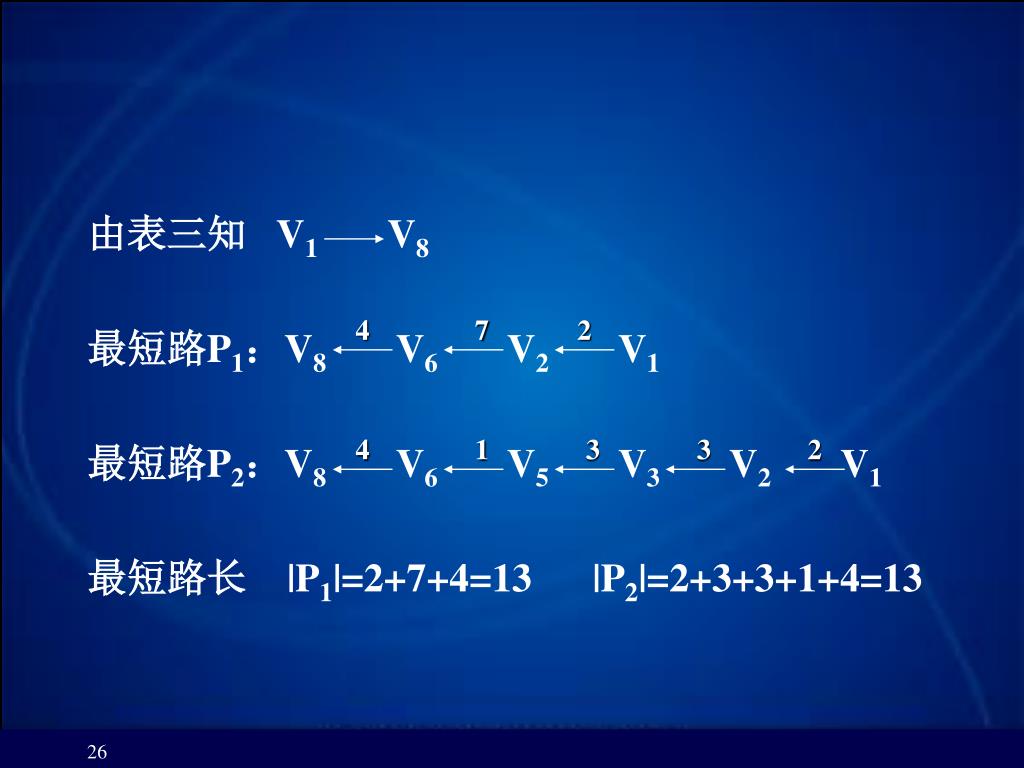

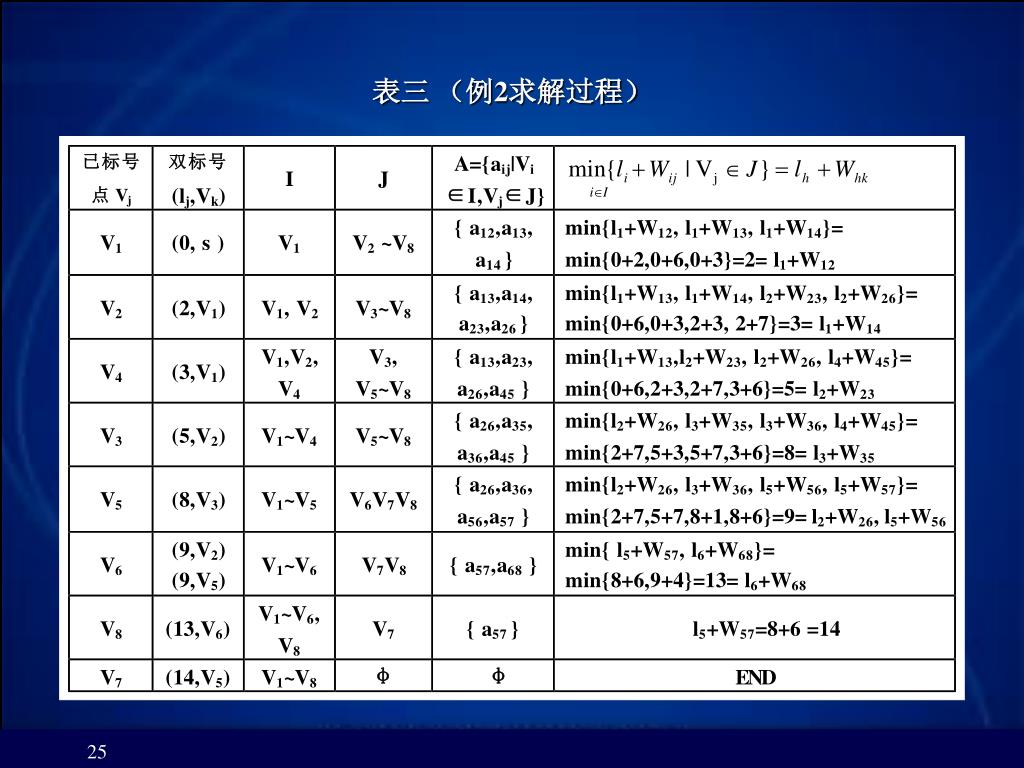

由表三知 V1 V8

最短路P1:V8 V6 V2 V1

最短路P2:V8 V6 V5 V3 V2 V1

最短路长 |P1|=2+7+4=13 |P2|=2+3+3+1+4=13

4

7

2

4

1

3

3

2

p 209

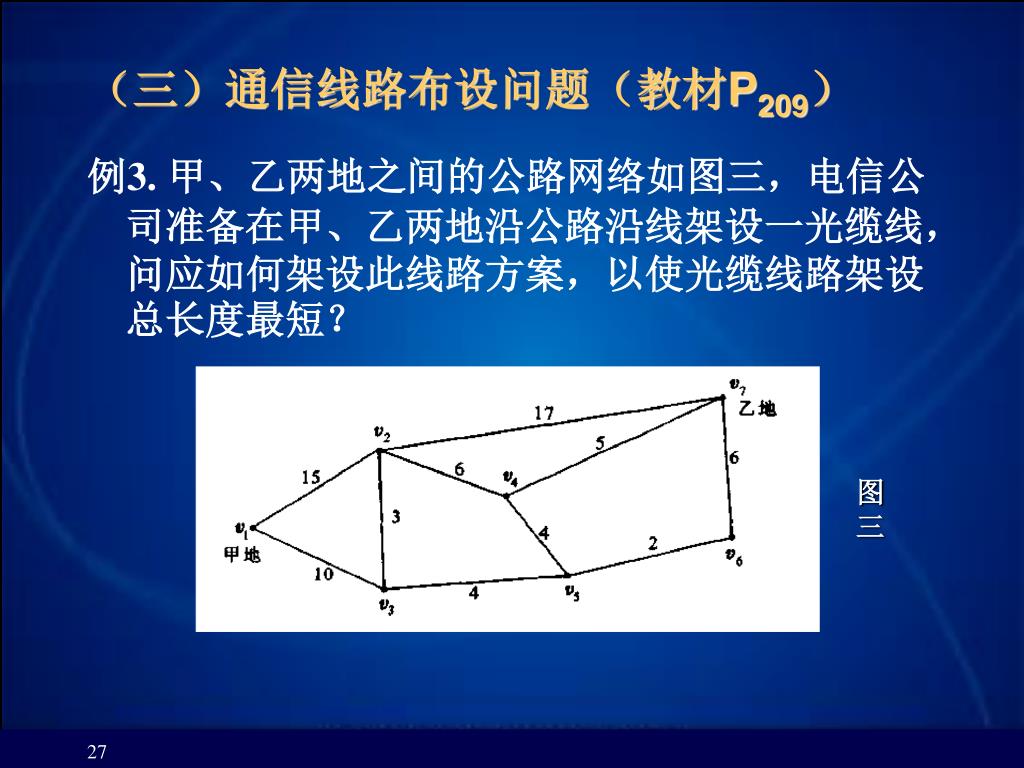

(三)通信线路布设问题(教材P209)

例3. 甲、乙两地之间的公路网络如图三,电信公司准备在甲、乙两地沿公路沿线架设一光缆线,问应如何架设此线路方案,以使光缆线路架设总长度最短?

图 三

slide28

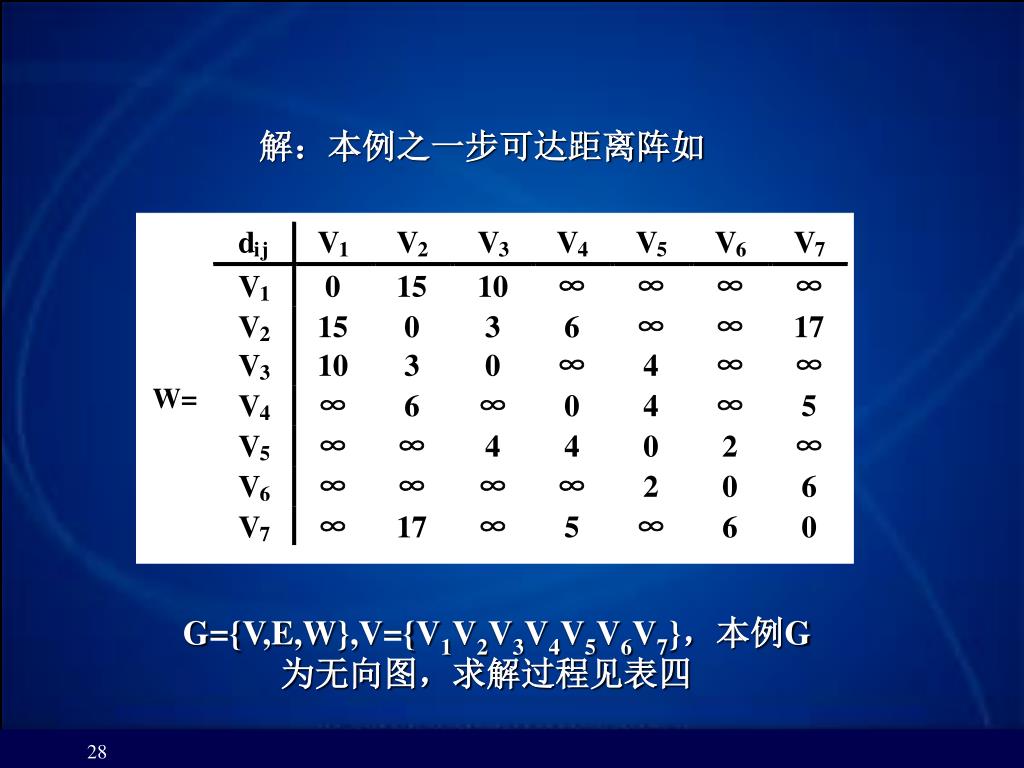

解:本例之一步可达距离阵如

W=

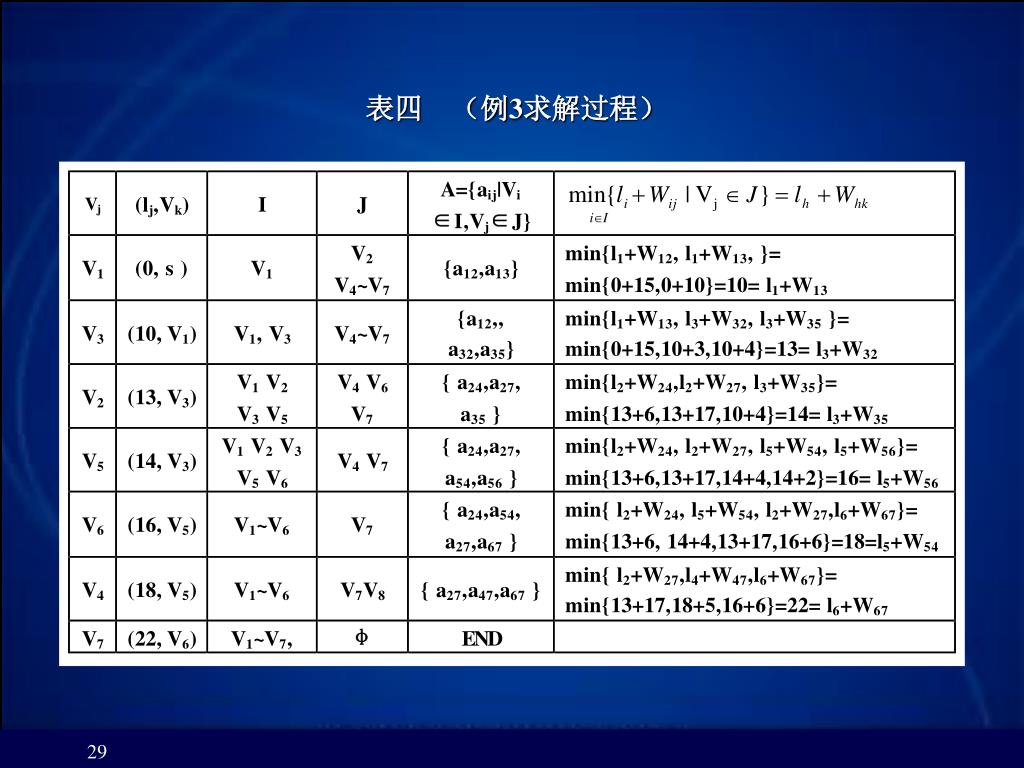

G={V,E,W},V={V1V2V3V4V5V6V7},本例G为无向图,求解过程见表四

slide30

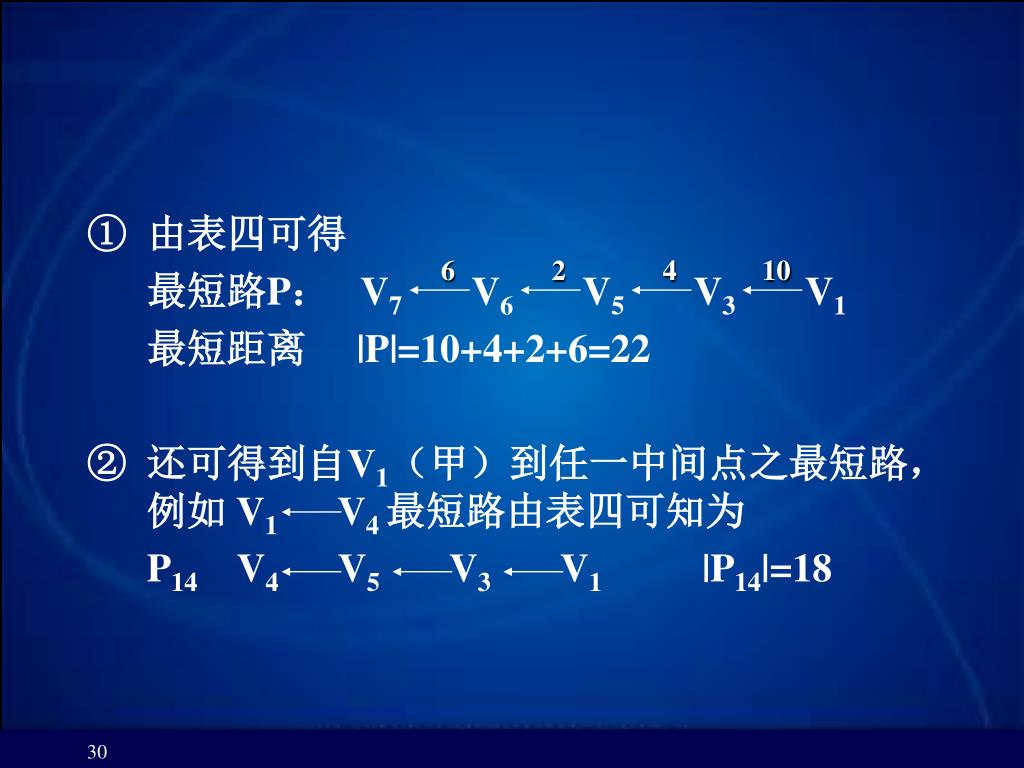

① 由表四可得

最短路P: V7 V6 V5 V3 V1

最短距离 |P|=10+4+2+6=22

② 还可得到自V1(甲)到任一中间点之最短路,例如 V1 V4 最短路由表四可知为

P14 V4 V5 V3 V1|P14|=18

6

2

4

10

p 212

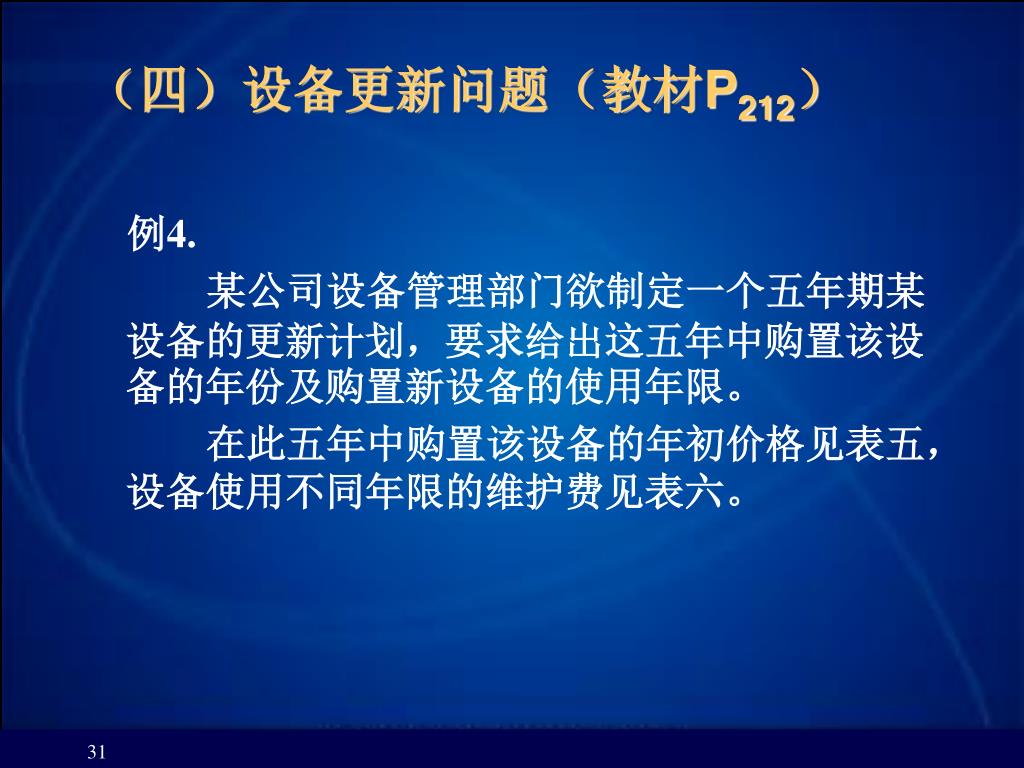

(四)设备更新问题(教材P212)

例4.

某公司设备管理部门欲制定一个五年期某设备的更新计划,要求给出这五年中购置该设备的年份及购置新设备的使用年限。

在此五年中购置该设备的年初价格见表五,设备使用不同年限的维护费见表六。

slide32

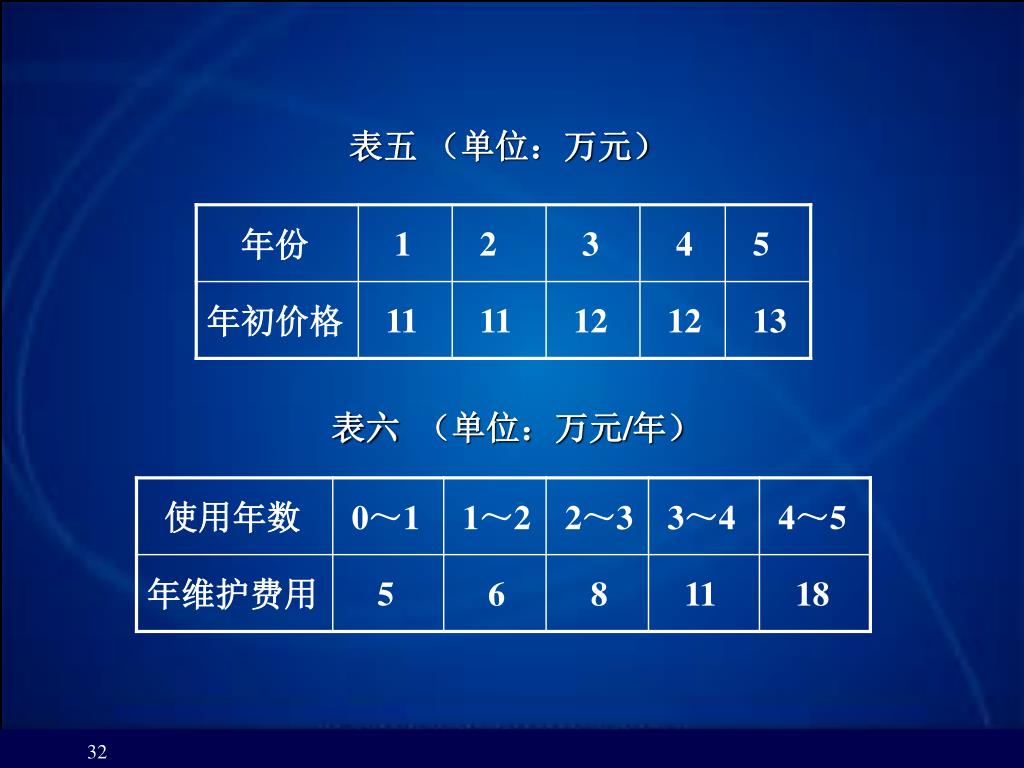

表五 (单位:万元)

表六 (单位:万元/年)

slide33

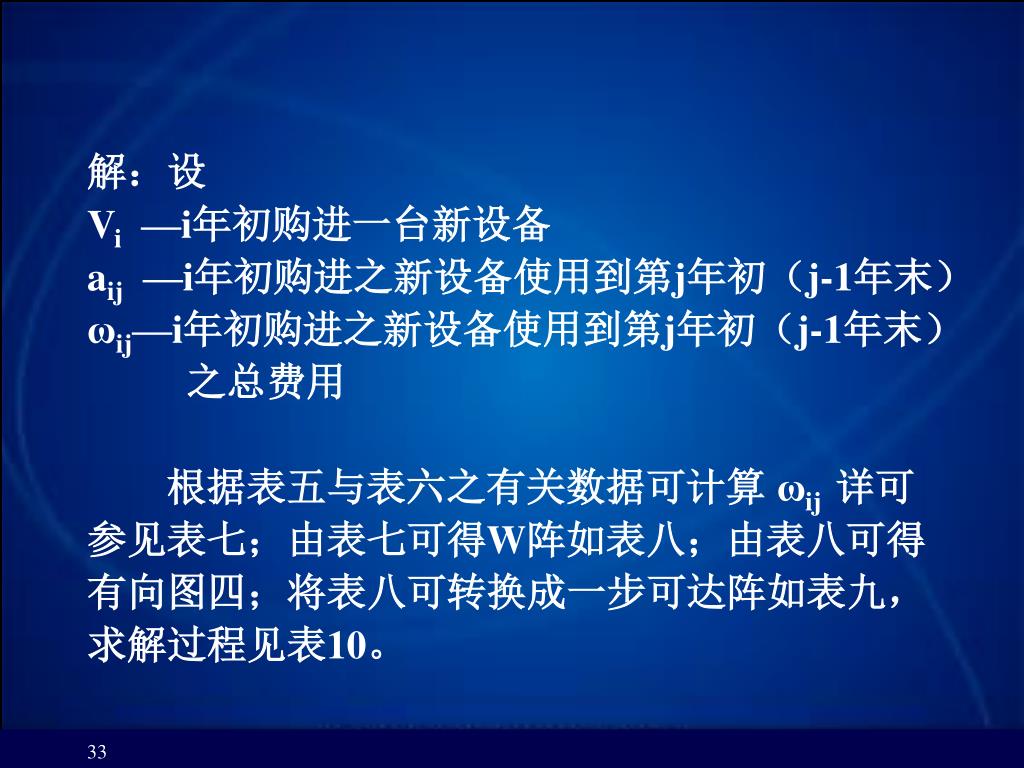

解:设

Vi —i年初购进一台新设备

aij —i年初购进之新设备使用到第j年初(j-1年末)

ωij—i年初购进之新设备使用到第j年初(j-1年末)

之总费用

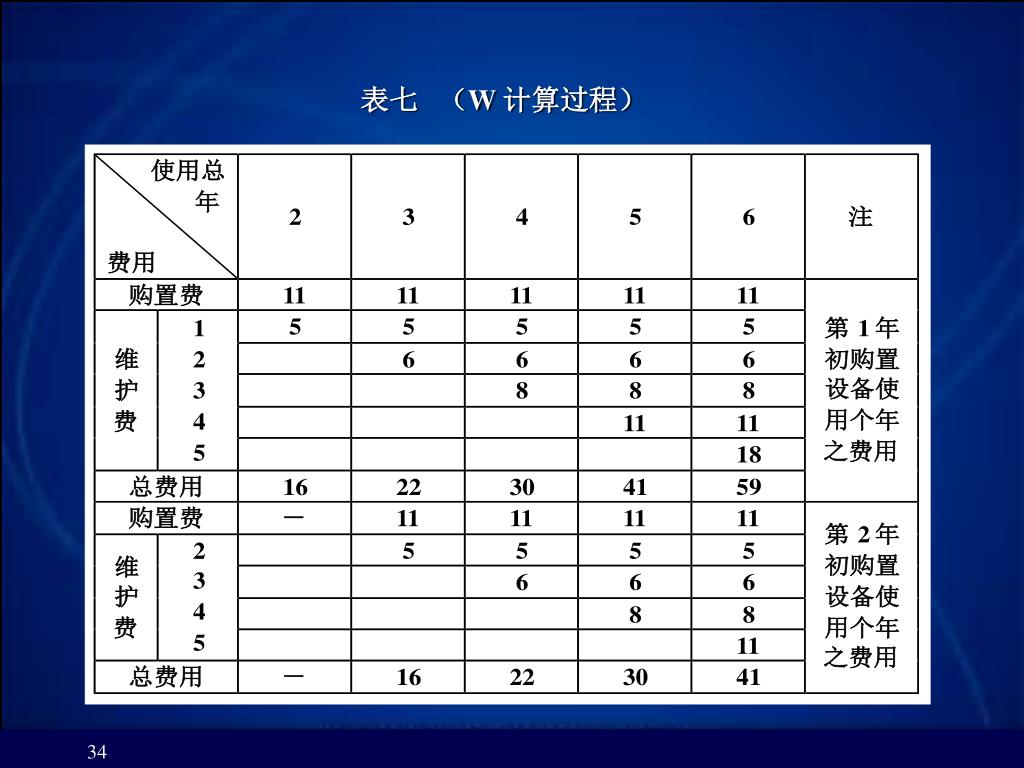

根据表五与表六之有关数据可计算 ωij 详可

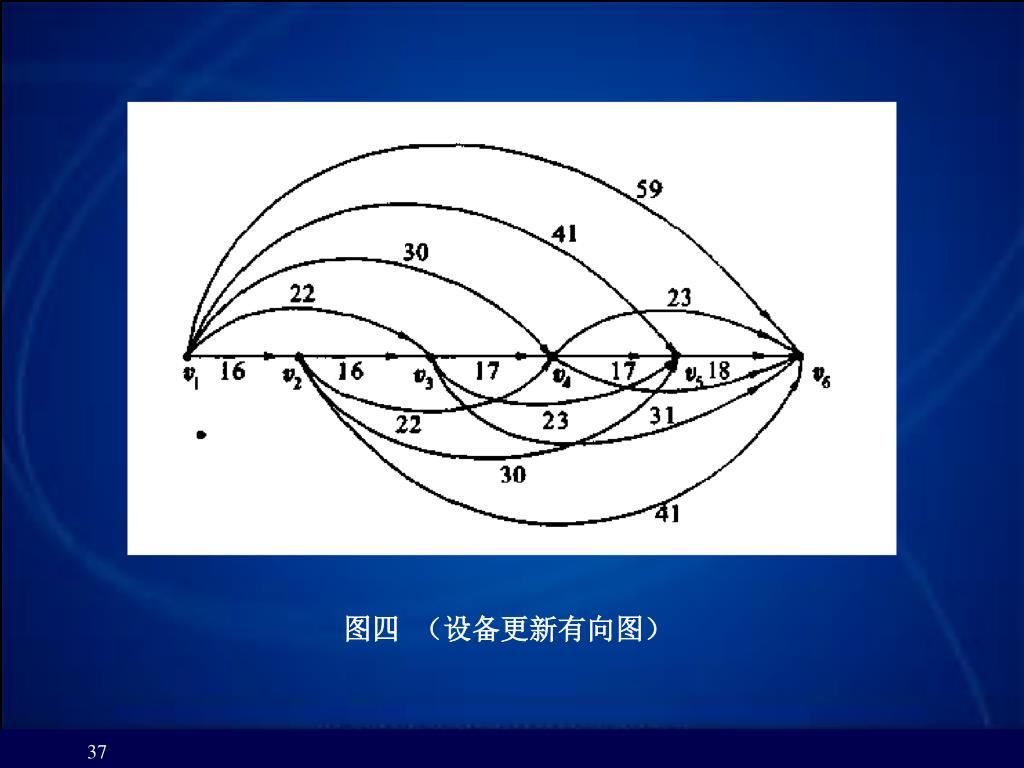

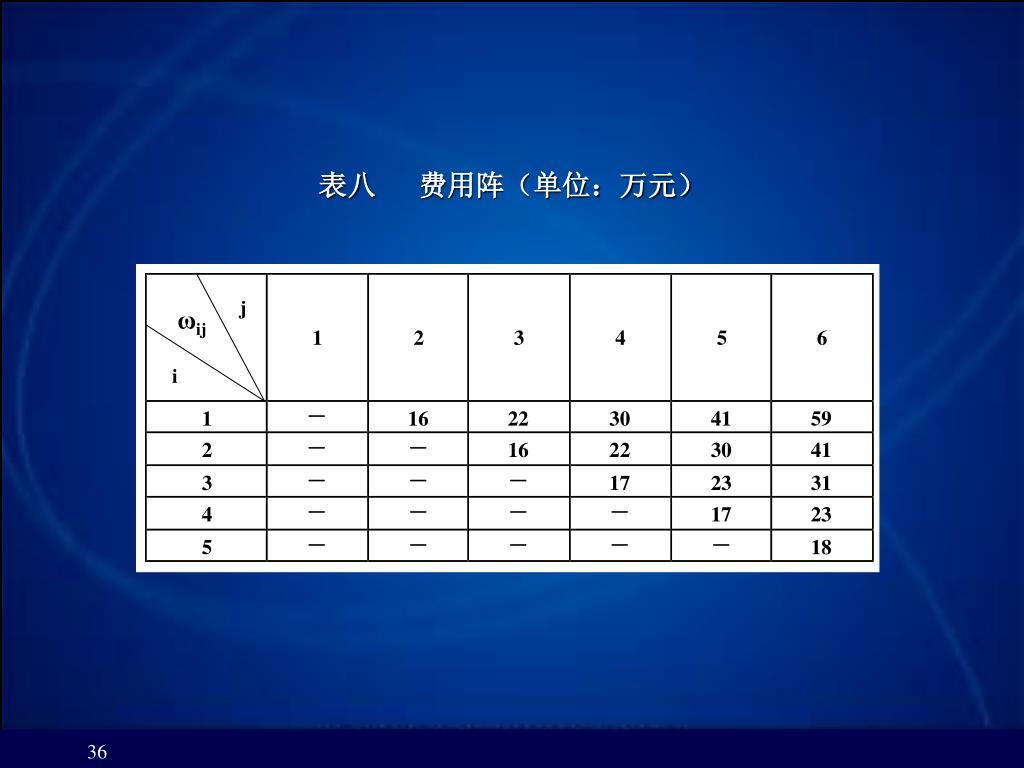

参见表七;由表七可得W阵如表八;由表八可得

有向图四;将表八可转换成一步可达阵如表九,

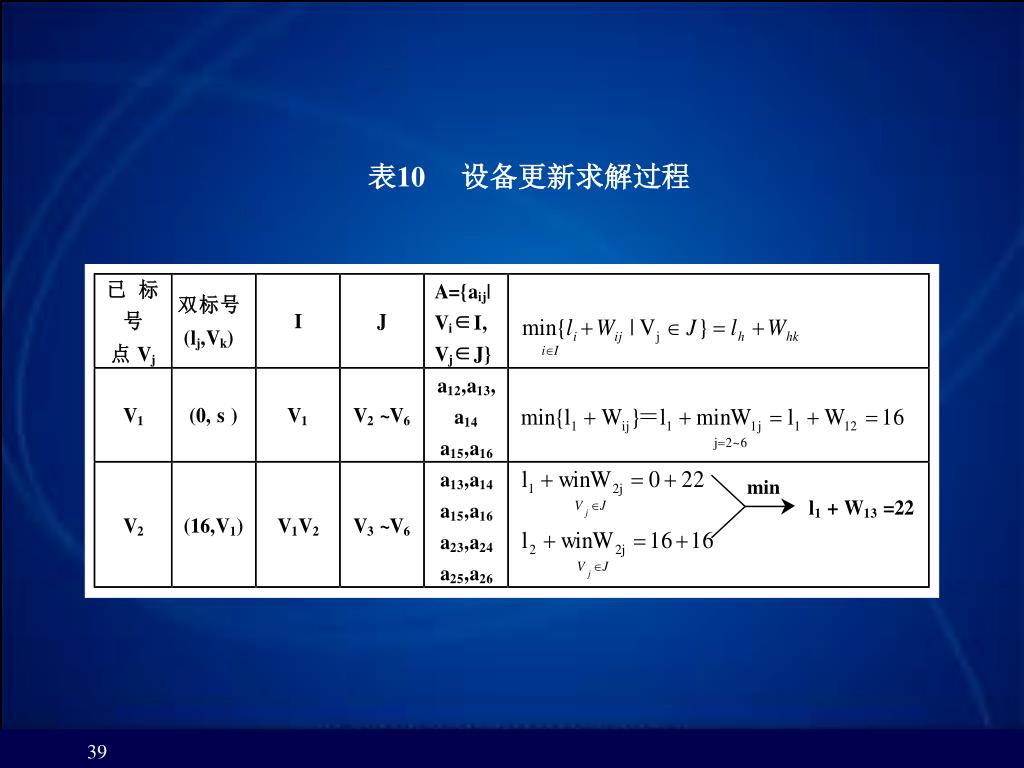

求解过程见表10。

slide42

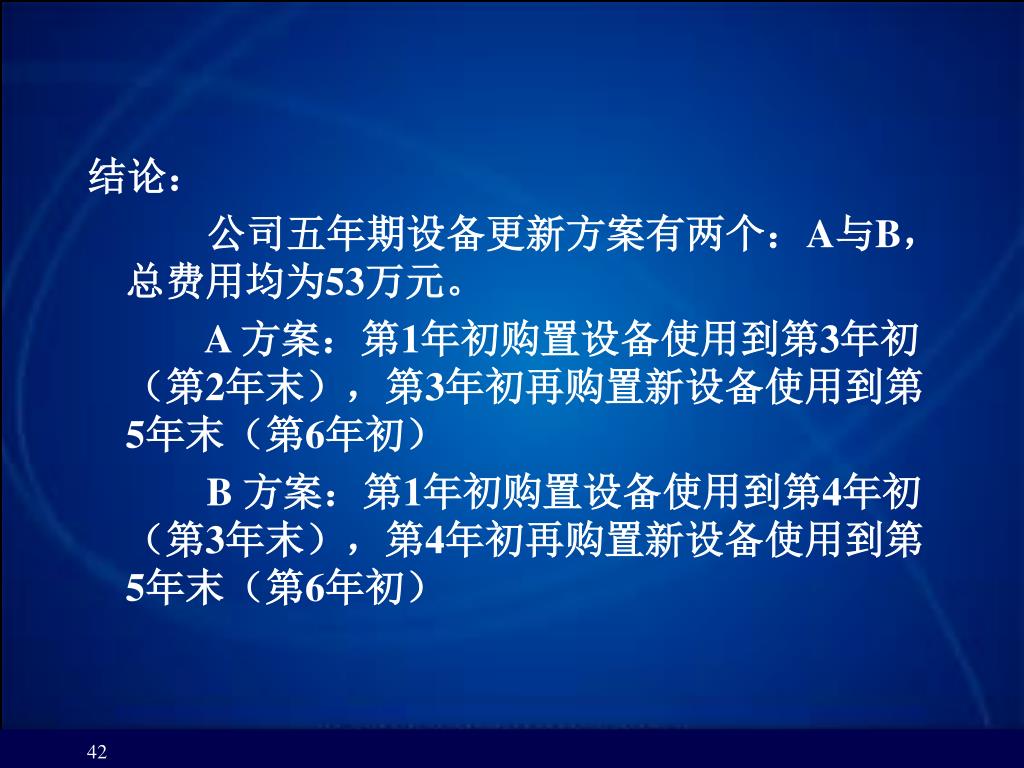

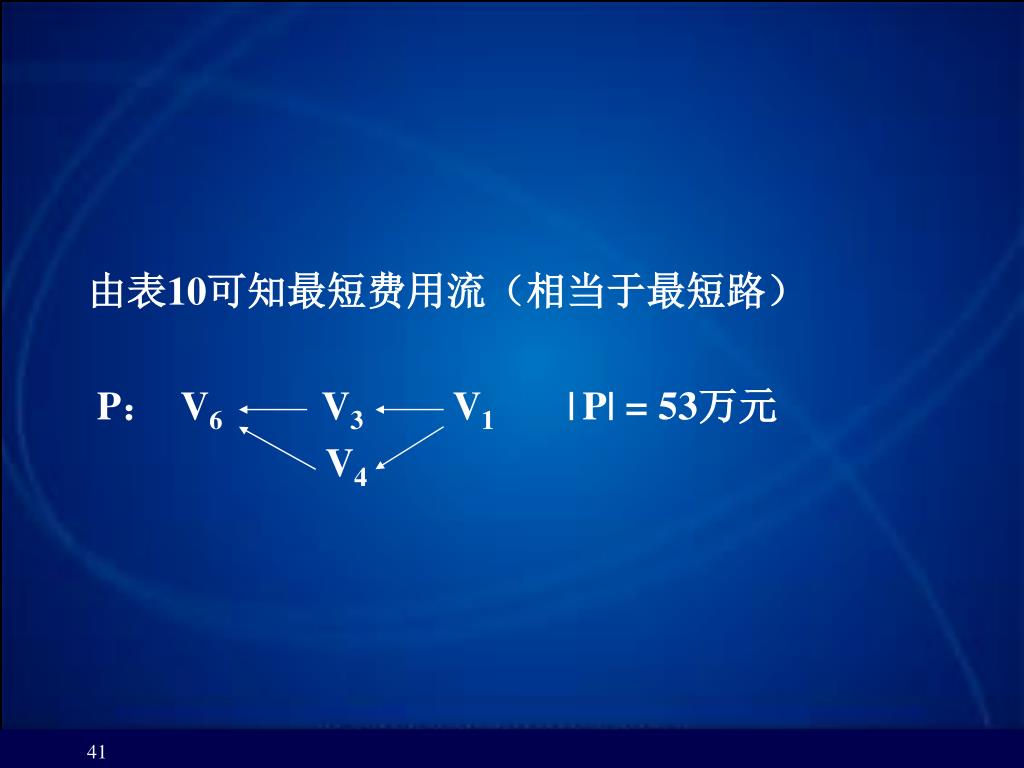

结论:

公司五年期设备更新方案有两个:A与B,总费用均为53万元。

A 方案:第1年初购置设备使用到第3年初(第2年末),第3年初再购置新设备使用到第 5年末(第6年初)

B 方案:第1年初购置设备使用到第4年初(第3年末),第4年初再购置新设备使用到第5年末(第6年初)

slide43

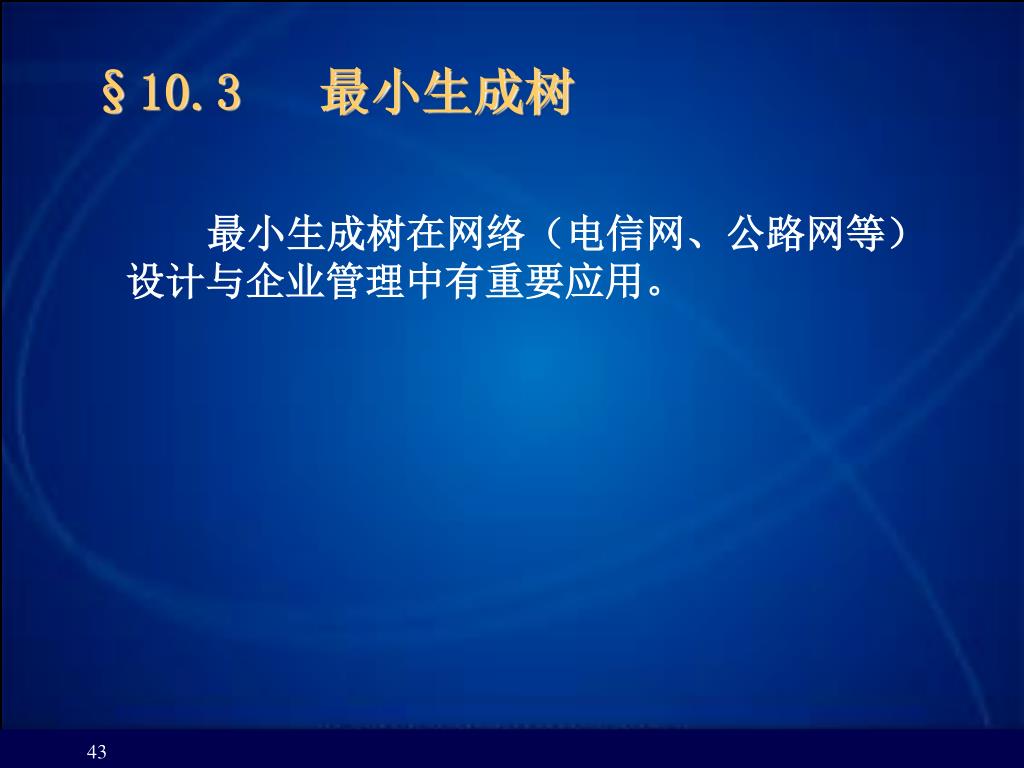

§10.3 最小生成树

最小生成树在网络(电信网、公路网等)设计与企业管理中有重要应用。

slide44

V1

V1

V1

V2

V2

V2

V3

V3

V3

V4

V4

V4

V5

V6

V5

V5

V6

V6

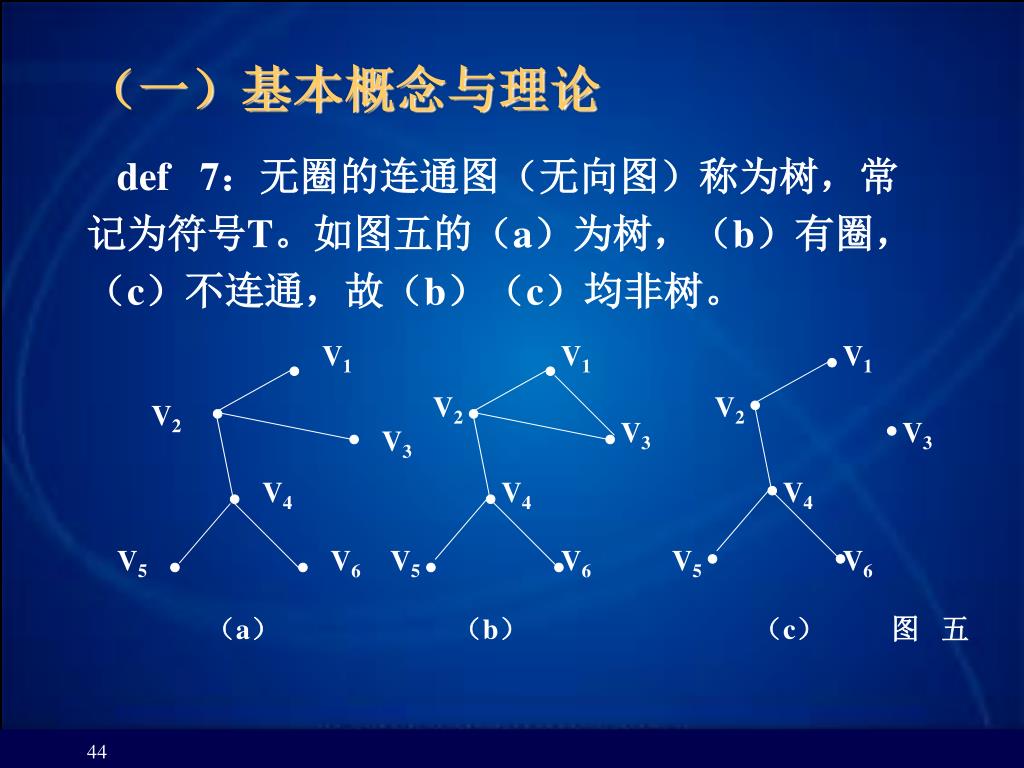

(一)基本概念与理论

def 7:无圈的连通图(无向图)称为树,常

记为符号T。如图五的(a)为树,(b)有圈,

(c)不连通,故(b)(c)均非树。

(a)

(b)

(c)

图 五

slide45

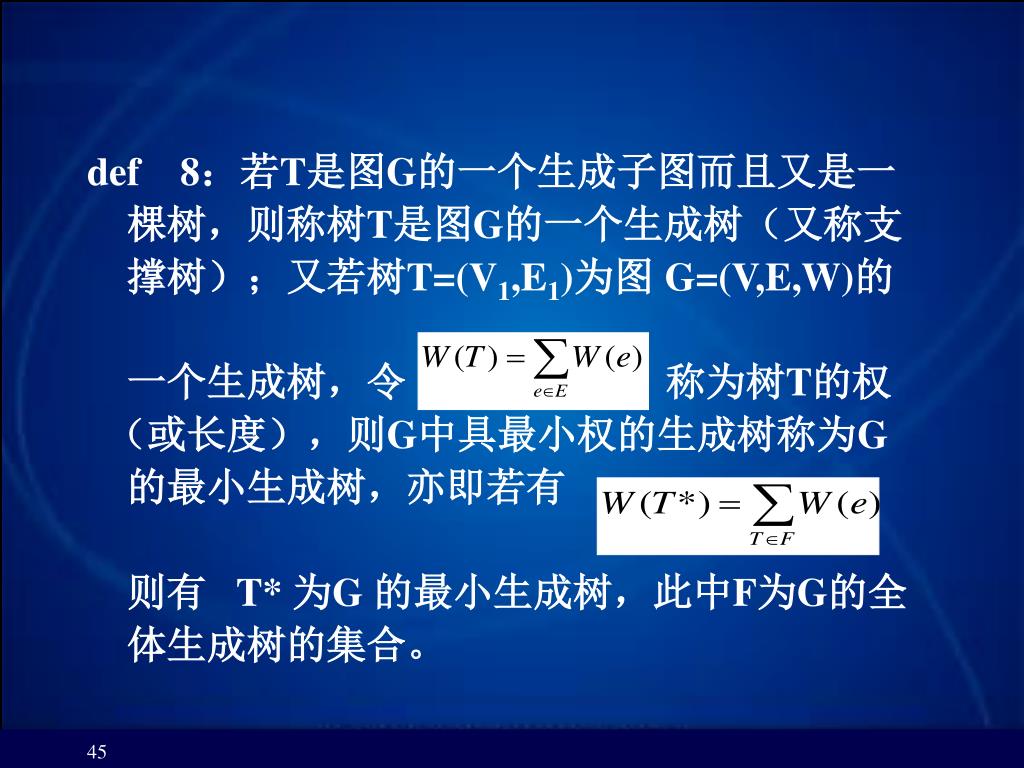

def 8:若T是图G的一个生成子图而且又是一

棵树,则称树T是图G的一个生成树(又称支

撑树);又若树T=(V1,E1)为图 G=(V,E,W)的

一个生成树,令 称为树T的权

(或长度),则G中具最小权的生成树称为G

的最小生成树,亦即若有

则有 T* 为G 的最小生成树,此中F为G的全

体生成树的集合。

slide46

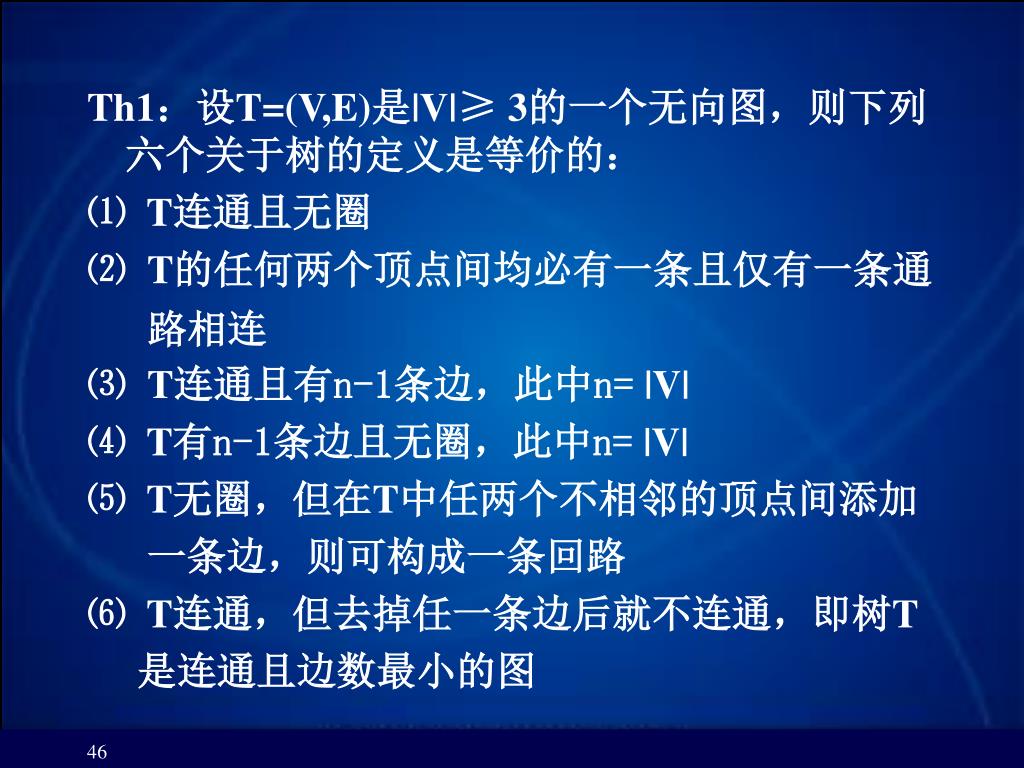

Th1:设T=(V,E)是|V|≥ 3的一个无向图,则下列六个关于树的定义是等价的:

⑴T连通且无圈

⑵ T的任何两个顶点间均必有一条且仅有一条通

路相连

⑶ T连通且有n-1条边,此中n=|V|

⑷ T有n-1条边且无圈,此中n=|V|

⑸ T无圈,但在T中任两个不相邻的顶点间添加

一条边,则可构成一条回路

⑹ T连通,但去掉任一条边后就不连通,即树T

是连通且边数最小的图

kruskal
(二)Kruskal算法(加边法,破圈法)

1. 算法思想:

① 由Th1(4)结论:若|V| = n ,则树T有n-1条边且

无圈

② 由def 8,最小生成树T*是具有最小权的生成树

故可E中各边按权大小排列设为W1≤ W2≤

… ≤ Wm,对应?边依次为a1,a2, … am,然后将

a1,a2, … 依次进入集合S,直到获得S的生成树T

为止(树的判断可由Th1(4)结论),则此树T必

为最小生成树。

slide48

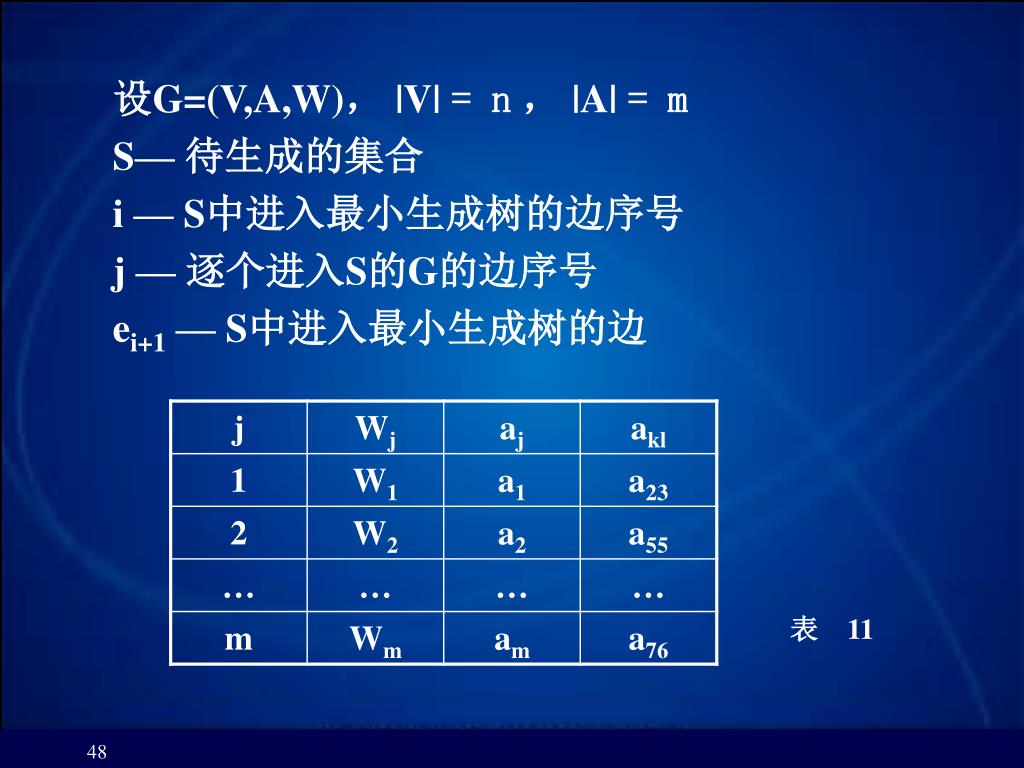

设G=(V,A,W), |V| = n , |A| = m

S— 待生成的集合

i — S中进入最小生成树的边序号

j — 逐个进入S的G的边序号

ei+1 — S中进入最小生成树的边

表 11

slide49

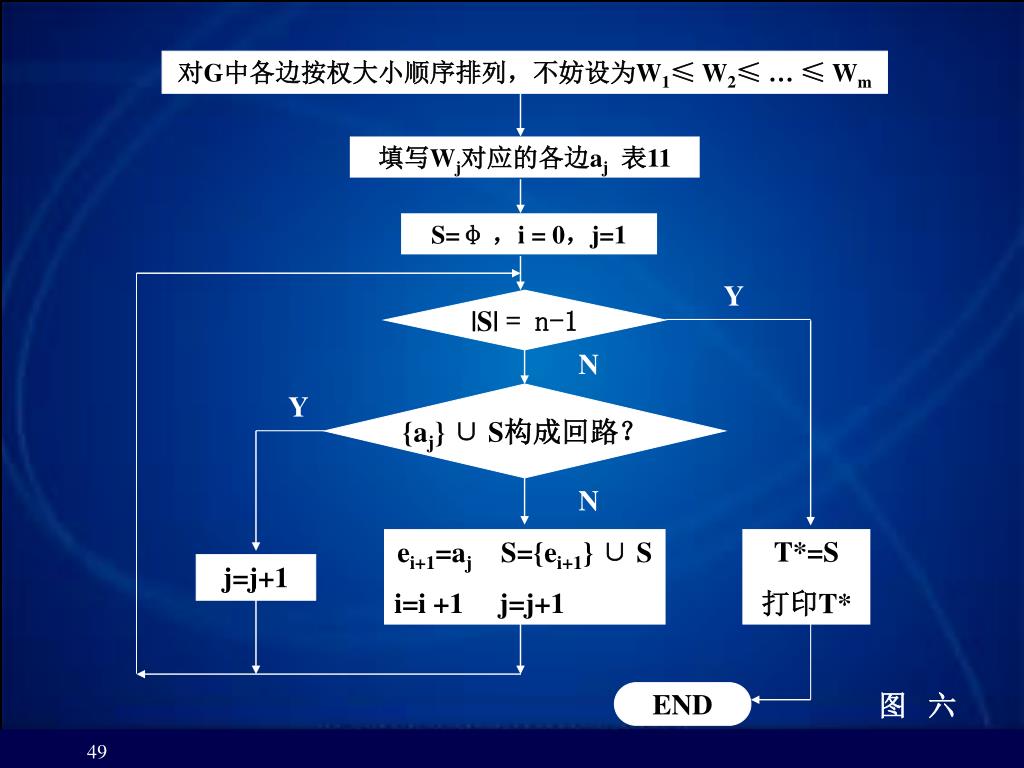

对G中各边按权大小顺序排列,不妨设为W1≤ W2≤ … ≤ Wm

填写Wj对应的各边aj表11

S=φ ,i = 0,j=1

Y

|S| = n-1

N

Y

{aj} ∪ S构成回路?

N

ei+1=aj S={ei+1} ∪ S

i=i +1 j=j+1

T*=S

打印T*

j=j+1

END

图 六

slide50
例5(教材P218)

某大学准备对其所属的 7 个学院办公室计算机联网.这个网络的可能联通的途径如图七所示,图中V1,…,V7表示7个学院办公室,边eij为可能联网的途径。边上所赋的权数为这条路线的长度(单位:百米)。试设计一局域网既能联结七个学院办公室,又能使网络线路总长度为最短。

slide51

图七

G={V,E,W}, |V| =7, |E| = 11

W=(ωij) ωij见图

解:依据各边权自小到大排列建立表12,求解过程见表13,由表13得知最小生成树

T*={a1,a2,a3,a4,a5,a9}

W(T*)=1+2+3+3+7=19

表 12

slide53
例 6. 利用加边法求图八所示的无向图G之最小生成树

V2

3

1

4

V1

V4

2

V5

2

4

2

4

V3

图 八

解:G={V,E,V}, |V| = 5

|E| = 8

表 14

slide55
(三)丢边法(破圈法)

1. 算法原理:

丢边法与加边法相反,加边法是以不形成回路为准则将S=φ逐步加边以形成树,而由于按边权愈小愈优先加进去,故为最小生成树,而丢边法则是S= E以不形成回路为准则逐步丢边以形成树,由于是按边权愈大愈优先丢掉,故同样为最小生成树。

slide56
设G=(V,E,W), |V| = n, |E| = m,
  • S — 待生成的集合(逐步丢边)

i — S中丢掉边的序号

j — S中保留边的序号

ei+1 — S中丢到的边

e1— S中丢到的边的全体(集合)

fj+1 — S中保留的边

D — S中保留边的集合

slide57
由于边个数为m,树含边的个数为n-1,故丢

掉(形成回路)边的个数为 m-(n-1)=m-n+1,以

此为程序出口,标志着最小生成树形成

  • 依次从大到小按列同例5表12。
slide58

G=(V,E,W),|V| = n,|E| = m, S= E,i=0,j=0,E1=φ, D=φ

选S中最大权之边

S中是否有包含al

的一个回路

N

图 九

Y

i=i +1 ei=al

S= S -{ei} E1=E1∪{ei}

j=j +1 fj=al D=D∪{fi+1}

T*=S-E1

打印T*的边序列

END

N

Y

i≥ m-n-1

slide59
例6. (同例5)用丢边法求解

求解过程见表16,由于m-n+1=11-(7-1)=5

故i=5时程序终止,由表知

T*=S-{e1~e5}={a1,a2,a3,a4,a5,a9}与前加边法求解

相同,详可参考教材P218的六个图。

slide61
§ 10.4 最大流问题

由前知,一个指定了收点和发点的赋权图 G 称为网络,在网络设计中研究网络的流量具有现实意义,如交通网络的车流流量,通信网络中的话务流量,金融网络中的现金流量,控制网络中的信息流量,供电网络中的电流流量等。人们也常常希望知道在既定网络中能允许通过的最大流量,以便对该网络的利用程序作出评价,这就是所谓的网络最大流问题。求解方法有双标号法,对偶图法等。

slide62

(一)基本概念

1.网络中弧的容量与流量

def9:对于一个指定收、发点的赋权有向(无向)图或网络N=(V,A,C),弧aij∈A的最大允许通过能力称为该弧的容量,记为cij(cij≥0),全体cij构成之集合记为C;而通过边aij的实际流量成为流量,记为fij,故有0≤fij≤cij。显然若fij≥cij则网络N在aij边将发生堵塞现象,这是人们希望能避免的现象。

slide63

2.可行流与最大流

def10:设有网络N=(V,A,C),称

f ={fij∣aij∈A}为网络N上的流函数,简称网

络流;满足如下条件的网络流称为可行流,其

中v(f)为网络N可行流的总流量(净流入量)。

slide64

(1)容量限制条件:

(2)流量守恒条件:

说明:进入节点vj的流量=自节点vj流出的流量;

fij≡0之零流亦满足上述条件,故零流以为可行流。

slide65

3.顺向弧、逆向弧与可增路

def11:设f是网络N的一可行流,P是N中从vs到vt的一条路,对于路P途经的各弧,若弧的方向与路的方向相同,则称该弧为顺向弧,若弧的方向与路的方向相反,则称该弧为逆向弧。若在路P的一切顺向弧(vi,vj)上有fij<cij,在路P的一切逆向弧(vj,vi)上有fji>0,则称路 P是一条关于f的可增路。

slide66

说明:

(1)由def 11得知:若在路P中,存在一条顺向弧(vi,vj)有fij=cij(此时称弧为饱和弧),或者在路P中存在一条逆向弧(vj,vi)有fji=0,则称路P为不可增路;

(2)在图10所示的网络N中有一可行流f={fij∣aij∈A},用蓝字标记,红字标记各弧的容量cij。表17给出了四条从v1到v7的路是否可增路的判别理由。(此f满足流量守恒条件与容量限制条件,如

slide69

(3)可增路的内涵可通过下例得知

在图10之可行流f中,对于路 v1v2v5v3v6v7 途经的各弧中,若f12,f23增加一个单位流量,f35减少一个单位流量,利用流量守恒条件,可得一个如图11的新的可行流 ,并有v( )= 10>9 =

v(f)。

图11

slide70

由上可知在def11中可增路要求顺向弧

fij<cij之条件,实际上说明沿该弧(vi,vj)还

可提高流量 △ij=cij-fij>0,另一方面,为提

高流量v(f)还要求该路的逆向弧降低流量,而

fji>0正说明了该逆向弧可降低fji个单位。

slide71

给定N={V,A,C},任取一可行流f={fij},若无可行流,可取零流。l=1给定N={V,A,C},任取一可行流f={fij},若无可行流,可取零流。l=1

在f中任取一可增路pl

取N的一条新可增路pl

利用标号规则与调整规则对沿着路p的各弧作最大可能调整

是否对N中所有 路均作调整

l=l+1

打印经调整后的最大流f*及最大流量v(f*)

END

(二)双标号算法

1.算法思想(见图12)

图 12

slide72

寻找一可增路pl, l=1

vs标号(s,∞),沿pl寻找vs的下一相邻节点vj

j=k,i=j

按标号规则对vj进行双标号(vj,l(vj))

沿pl寻找vj的相邻的一点vk

vs=vt

取N的新的可增路pl

沿pl从收点vt开始反向搜索途经各弧,按调整规则作流量调整

抹去pl上各点之双标号,从而由原可行流f调整为新可行流f1,并有v(f)<v(f1)

是否还有新的可增路

l=l+1

打印并输出经调整后的最大流f*={fij∣aij∈A},最大流量v(f*)

结束

N

Y

2.调整步骤 (见图13)

Y

N

图13

slide73

3.标号与调整规则

(1)标号规则:

1o若(vi,vj)为顺向弧,且fij<cij,则给vj

标号(vi+,l(vj)),其中l(vj)=

min(l(vi),cij-fij);

2o 若(vi,vj)为逆向弧,且fji>0,则给vj标

号(vi-,l(vj)),其中l(vj)=

min(l(vi),fji);

3o 若(vi,vj)为顺向弧但fij=cij或(vi,vj)

为逆向弧但fji=0,此时沿该弧的路线停止标号。

slide74

(2)调整规则:

1o 若(vi,vj)为顺向弧,则对pl路径的顺向弧作调整,其调整量△ij=fij+l(v);

2o 若(vi,vj)为逆向弧,则对pl途经的逆向弧作调整,其调整量△ji=fji-l(v);

3o G中不在pl路上的各弧不作调整。

slide75

4.例7(教材P219)

某石油公司拥有一管道网络,使用此管道网络可将石油从采地v1运往销地v7,由于各地的地质条件等不同,因而其管道直径有所不同,从而使各弧的容量cij(单位:万加仑/小时)不同,对于如图14所示的管道网络N=(V,A,C),问每小时从v1往v7能运送多少加仑石油?

slide77

解1:若设弧(vi,vj)上的流量为fij,网络N上总流量为F,则可建立如下LP:解1:若设弧(vi,vj)上的流量为fij,网络N上总流量为F,则可建立如下LP:

max F = f12 + f14

f12= f23+ f25

f14= f43+ f46+ f47

f23+ f43= f35+ f36

s.t f25+ f35 = f57

f36+ f46= f67

f47+ f57+ f67= f12+ f14

fij≤cij i=1~6,j=1~7

fij≥0 i=1~6,j=1~7

C阵

slide78
利用单纯形法可解得最大流:

f*={f12=5,f14=5,f23=2,f25=3,

f43=2,f46=1,f47=2,f35=2,

f36=2,f57=5,f67=3,v(f*)=10}

slide79
解2:(采用双标号法求最大流)

求解中寻找了五条可增路,其标号过程与增流过程见表18,表18中各可增路及其流量调整过程见图15。

求解结果与解1相同。

slide86
§ 10.5 最小费用最大流

在很多网络(电信网络、运输网络、计算机网络)的分析与设计问题中,人们除关心网络的系统容量外还要考虑费用问题,以便建立一个高效、低耗的网络系统。这就是最小费用最大流问题的研究。

slide87

(一)基本概念

def12:设网络N={V, A},除对每一弧a∈A规定了其容量c(a)外,还给定一个数b(a) ≥ 0称为弧a的单位流量费用,即有网络N={V, A, c, b}称其为带费用(代价)的网络。设f是N上的一个可行流(从vs到vt),称 为可行流f的费用。

将N上所有流量等于v0的可行流中费用最小的可行流f称为流量为v0的最小费用流,进一步当v0又是N中最大流的流量时,则称此f为最小费用最大流。

slide88

例8 某石油公司管道网,由于输油管道的长短不一,故对于不同的地段(路径)有不同的容量限制cij之外,还有不同的单位流量费用bij,该cij的单位为万加仑/小时,bij的单位为百元/万加仑,管道网络如图16所示,图中括号内的数字表示(cij,bij)。

slide89

解1:设fij表示aij上实际流量,则由定义12可建立如下LP

max

s.t

slide90

总费用b(f)=145

此解与例7的解显然不同,它是在考虑了费用目标后的结果。

slide91

(二)求解算法

算法原理:最小费用最大流之算法有多种,以下介绍一种比较易理解的算法。

定理3:设f是流量为v0的最小费用流,p是关于f 的可增路中费用最小的可增路。可增容量为δ 则沿p增容δ后所得到的可行流 即为 的最小费用流。

若将N中弧aij的单位费用bij作为该弧的弧长,则上述定理中的“可增路中费用最小”可理解为“可增容的最短路”。(∵此中最短的含义即为路径各弧的费用和最小)

利用上述定理可得如下算法步骤。

slide93

3、例8 解2:求解过程见表19,表19各最短路的增容过程见图18。

表 19

对于图18的求解过程可用表20中之定理内容来解释此算法原理。

slide98

结论:

(1)最小费用最大流f*={fij},与解1计算结果相同;

(2)最小费用

b(f)= 4×6+6×3+3×4+1×5+3×2+2×4

+2×3+5×7+3×4+1×3+2×8

= 145

与解1计算结果相同。

slide100

此中需要说明的是:p1是f0的可增容最短路,为什么不是f1的可增容最短路?这是由于f1沿 p1已不可能再增容。(因为f1是由 f0沿p1增容而得,至少有一弧,如a46已饱和,c46=f46=1),故p1是最短路(关于bij)但非可增容。综合二者说明p1不是f1的可增容最短路(或说 p1是f1的不可增容最短路)。
