  1. 单腔模设计

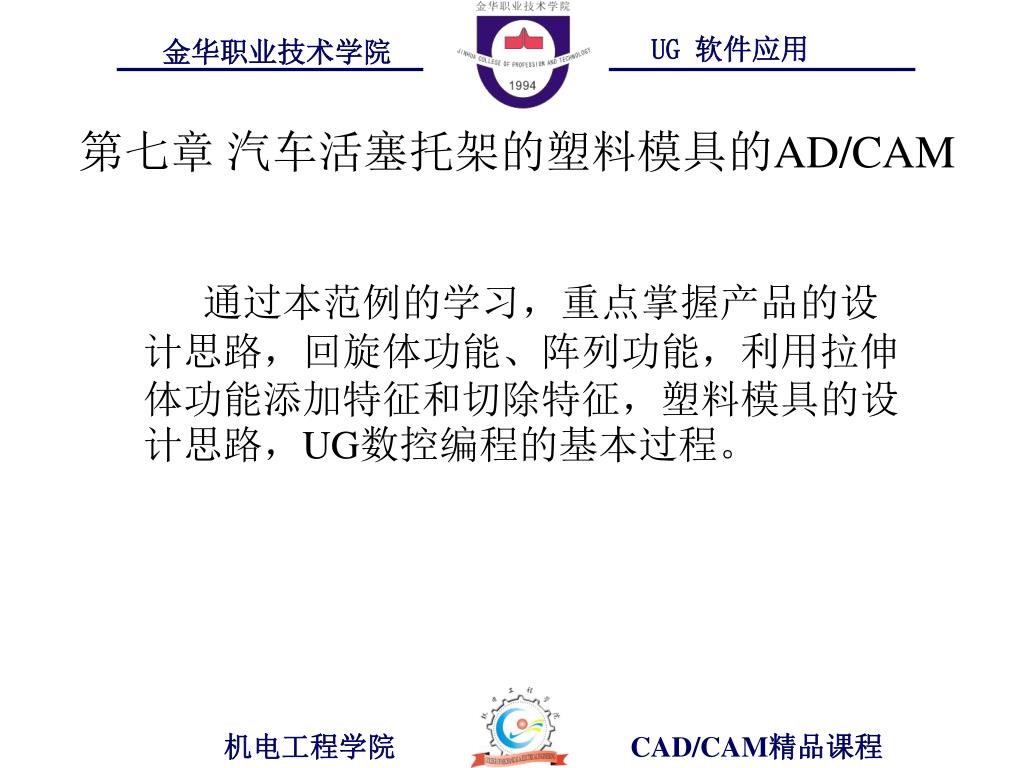

  2. 第七章 汽车活塞托架的塑料模具的AD/CAM 通过本范例的学习，重点掌握产品的设计思路，回旋体功能、阵列功能，利用拉伸体功能添加特征和切除特征，塑料模具的设计思路，UG数控编程的基本过程。

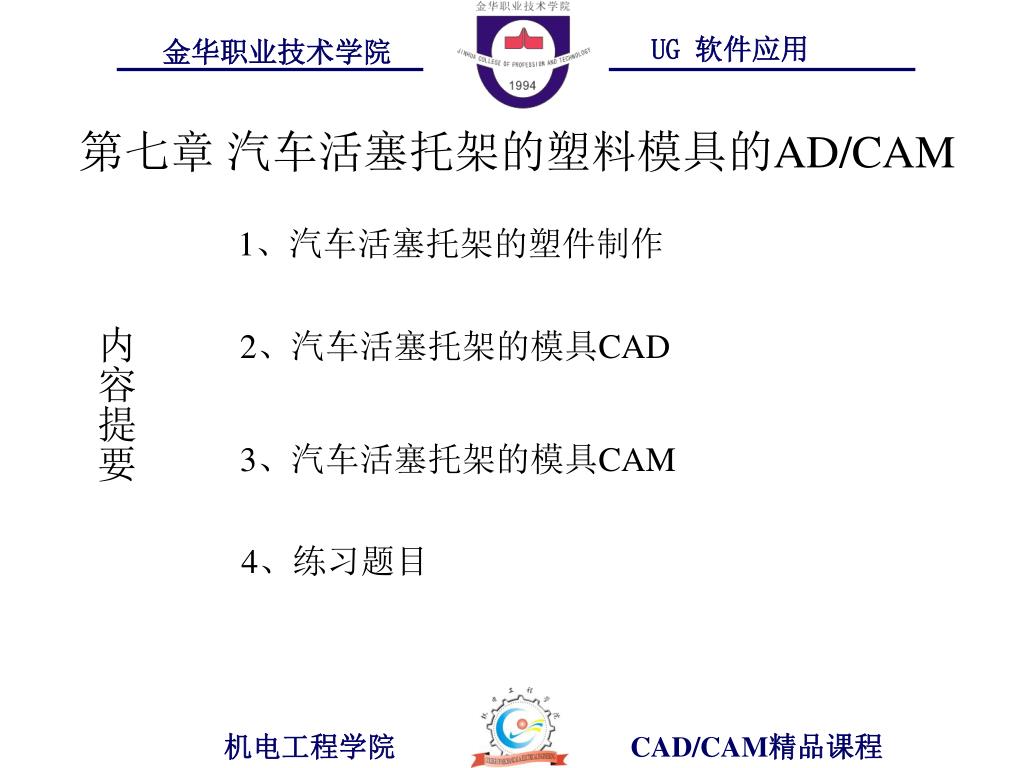

  3. 第七章 汽车活塞托架的塑料模具的AD/CAM 1、汽车活塞托架的塑件制作 内容提要 2、汽车活塞托架的模具CAD 3、汽车活塞托架的模具CAM 4、练习题目

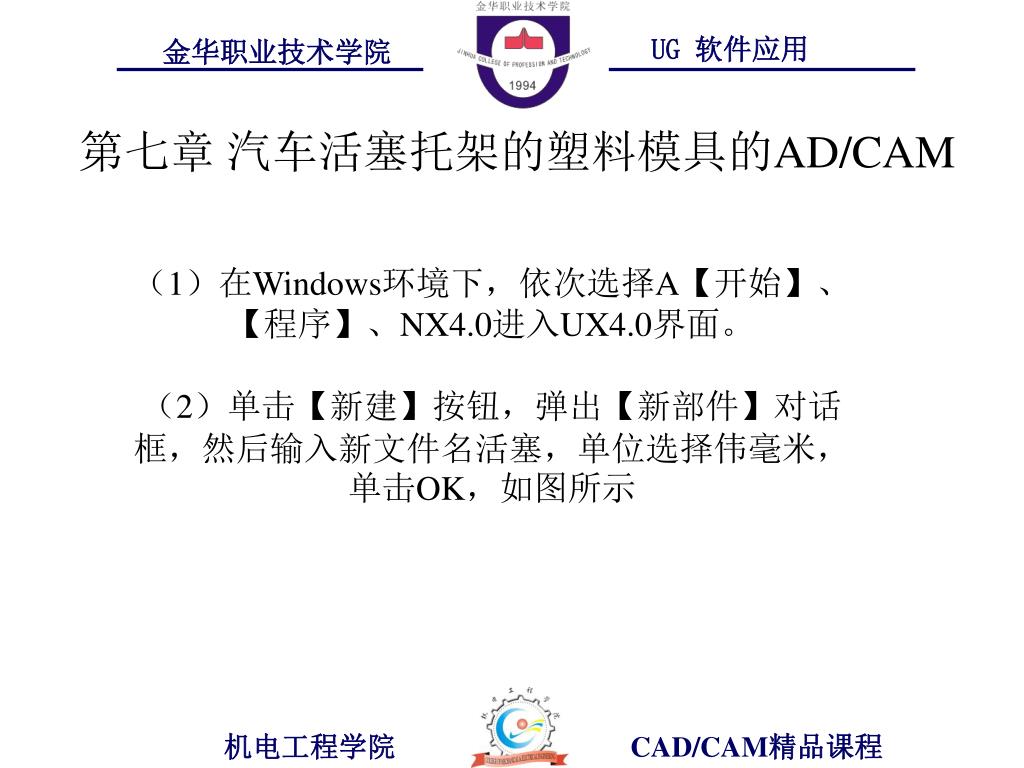

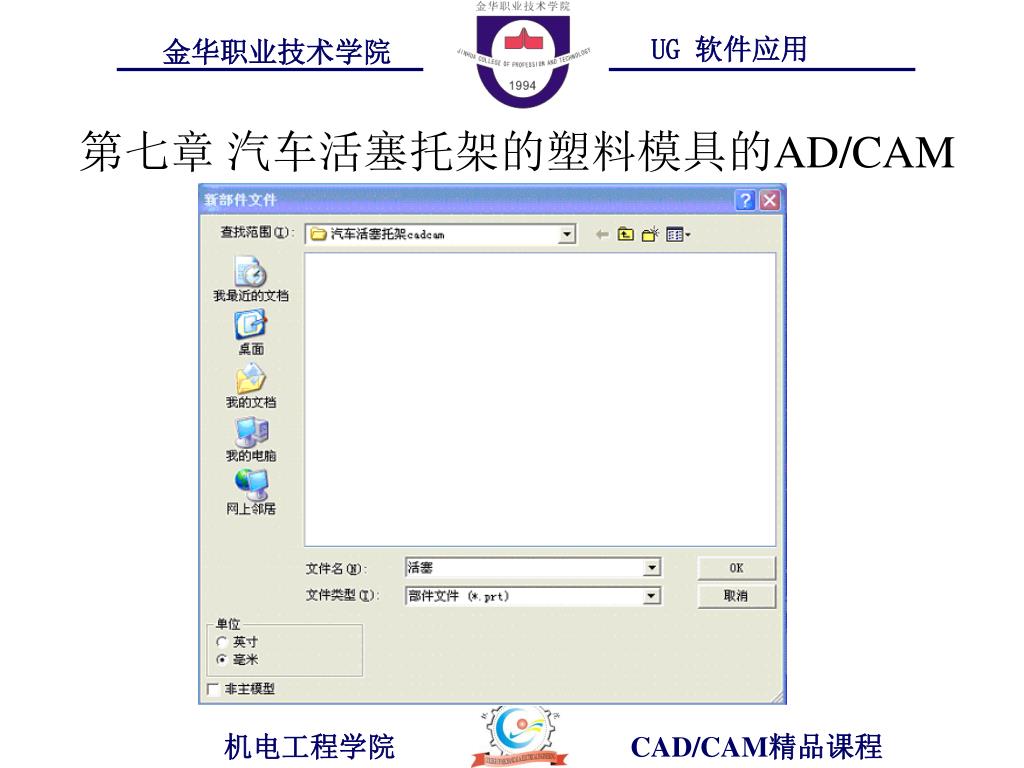

  4. 第七章 汽车活塞托架的塑料模具的AD/CAM （1）在Windows环境下，依次选择A【开始】、 【程序】、NX4.0进入UX4.0界面。 （2）单击【新建】按钮，弹出【新部件】对话 框，然后输入新文件名活塞，单位选择伟毫米，单击OK，如图所示

  5. 第七章 汽车活塞托架的塑料模具的AD/CAM

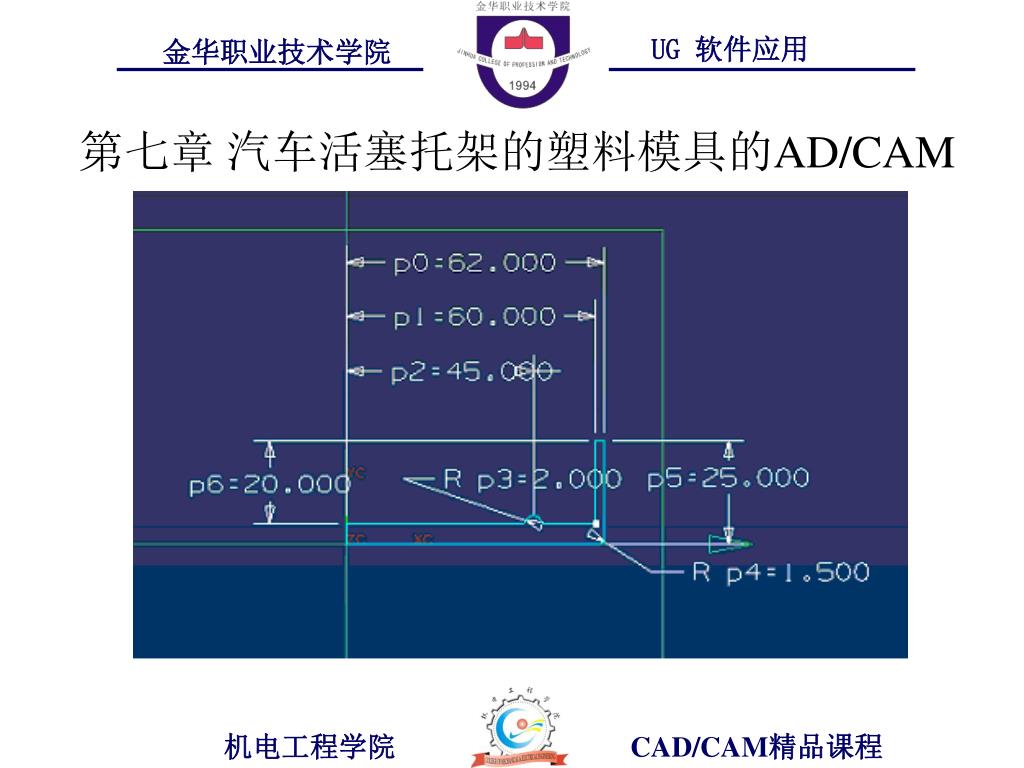

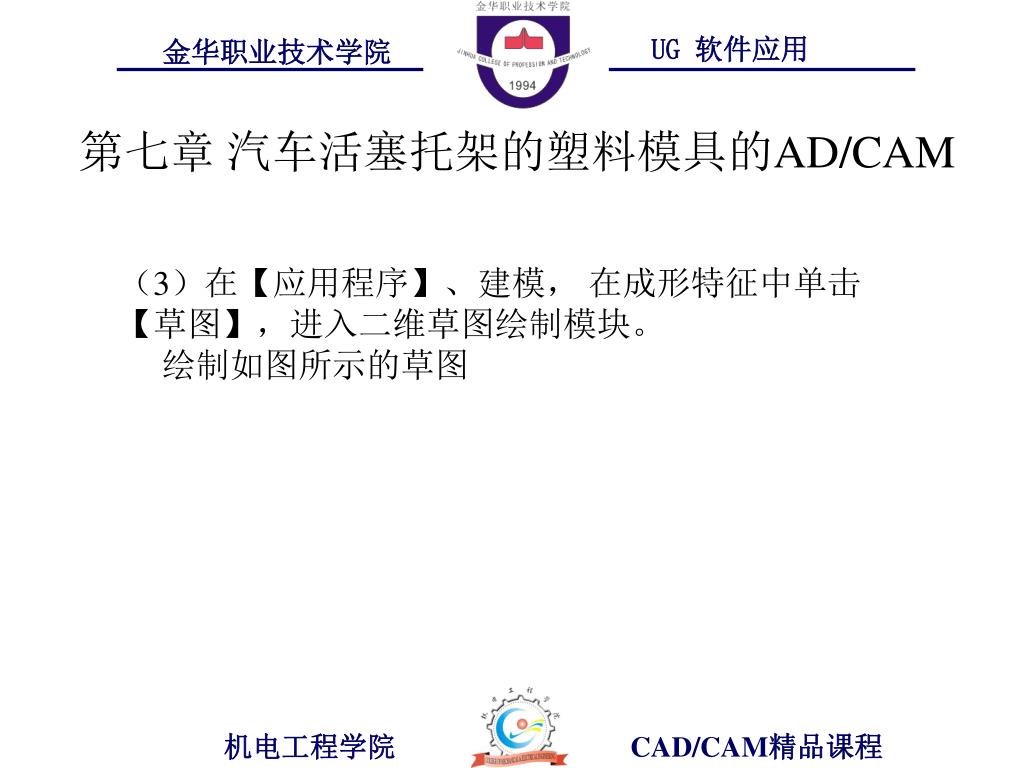

  6. 第七章 汽车活塞托架的塑料模具的AD/CAM （3）在【应用程序】、建模， 在成形特征中单击【草图】，进入二维草图绘制模块。 绘制如图所示的草图

  7. 第七章 汽车活塞托架的塑料模具的AD/CAM

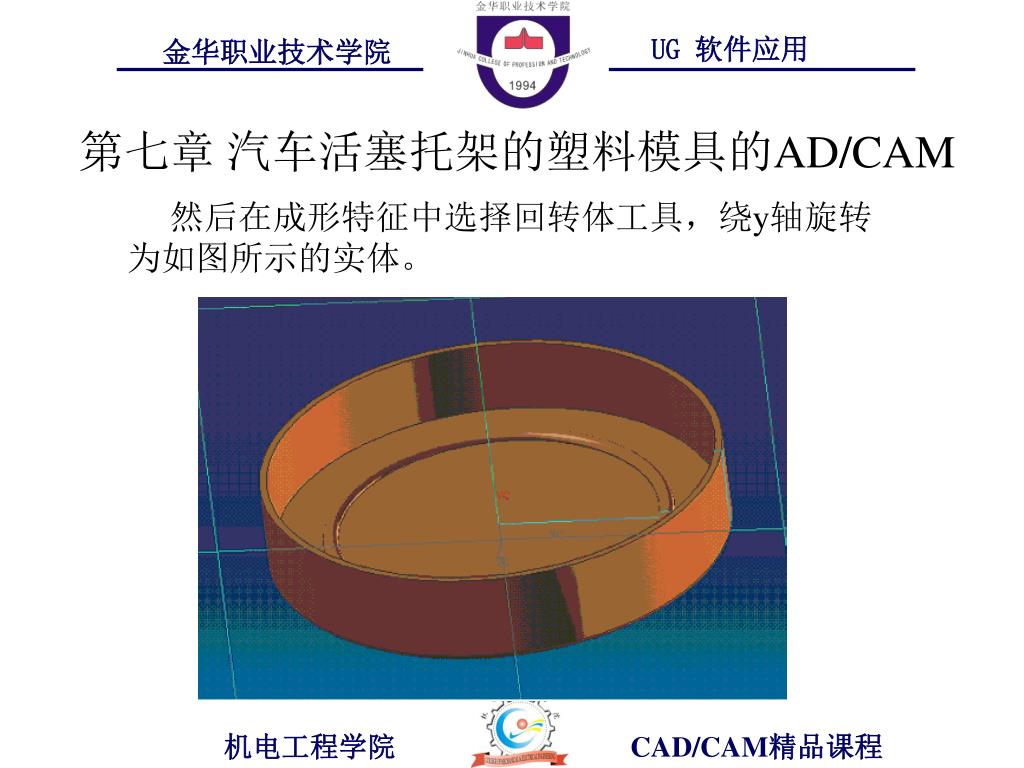

  8. 第七章 汽车活塞托架的塑料模具的AD/CAM 然后在成形特征中选择回转体工具，绕y轴旋转为如图所示的实体。

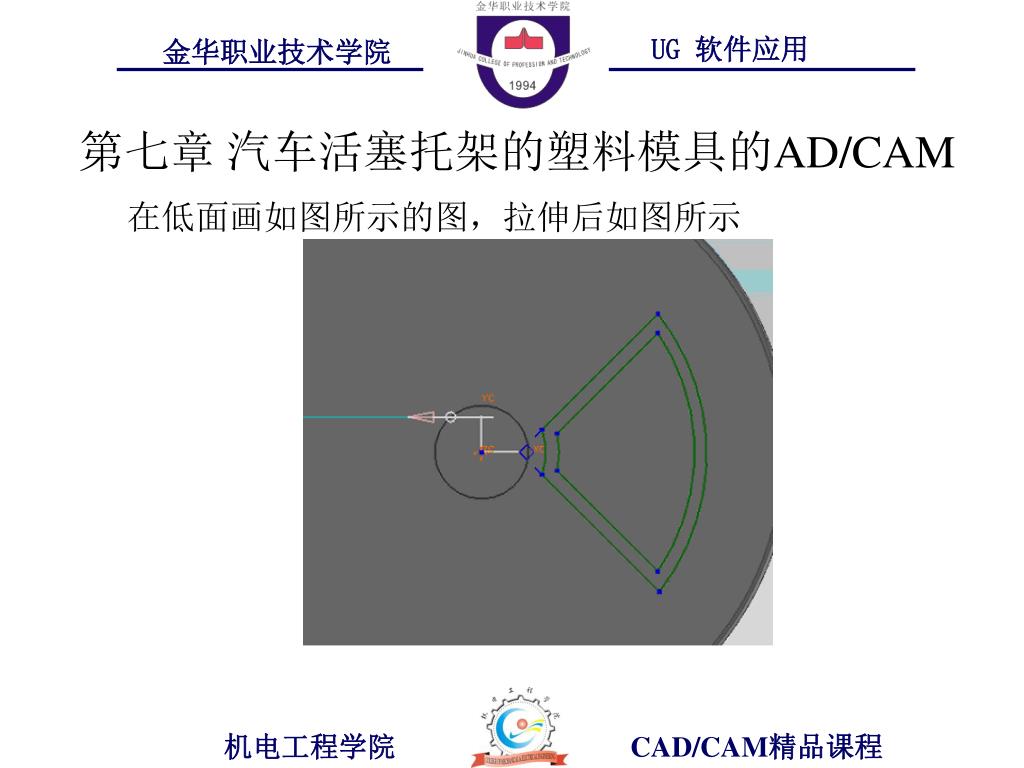

  9. 第七章 汽车活塞托架的塑料模具的AD/CAM 在低面画如图所示的图，拉伸后如图所示

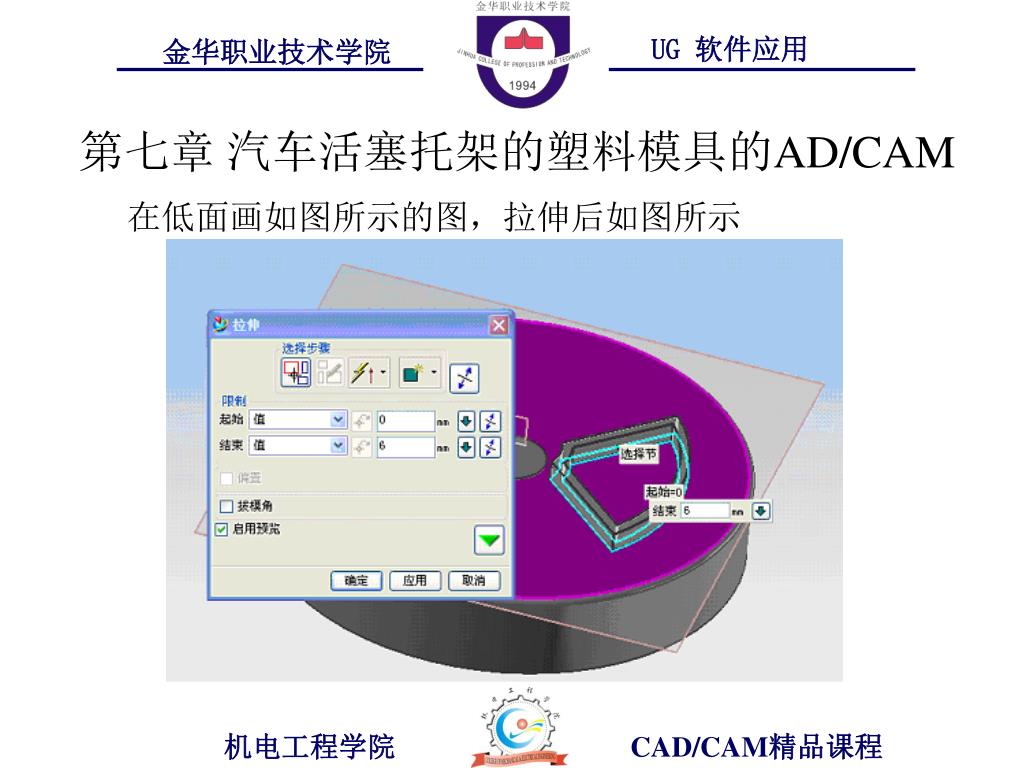

  10. 第七章 汽车活塞托架的塑料模具的AD/CAM 在低面画如图所示的图，拉伸后如图所示

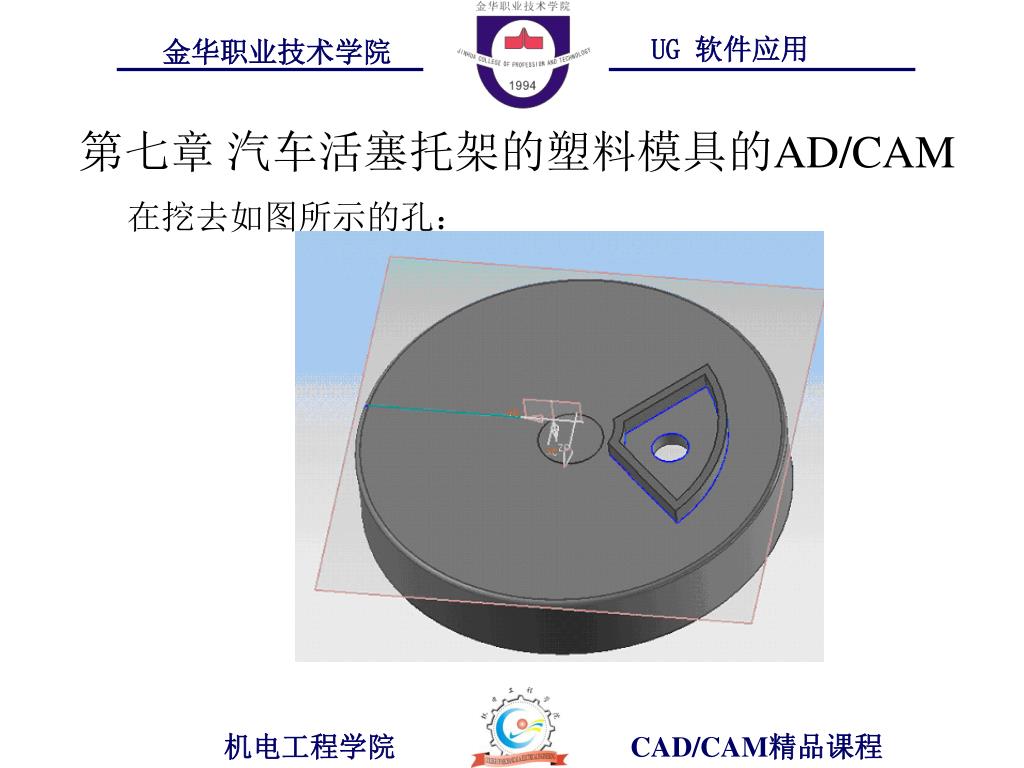

  11. 第七章 汽车活塞托架的塑料模具的AD/CAM 在挖去如图所示的孔：

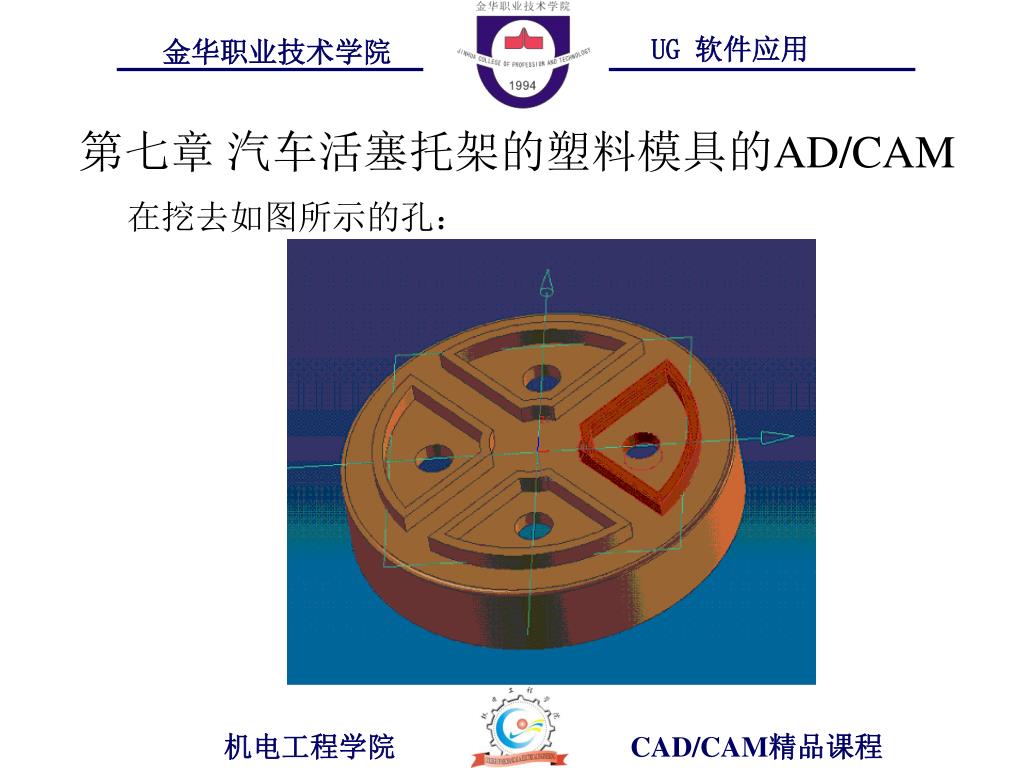

  12. 第七章 汽车活塞托架的塑料模具的AD/CAM 在挖去如图所示的孔：

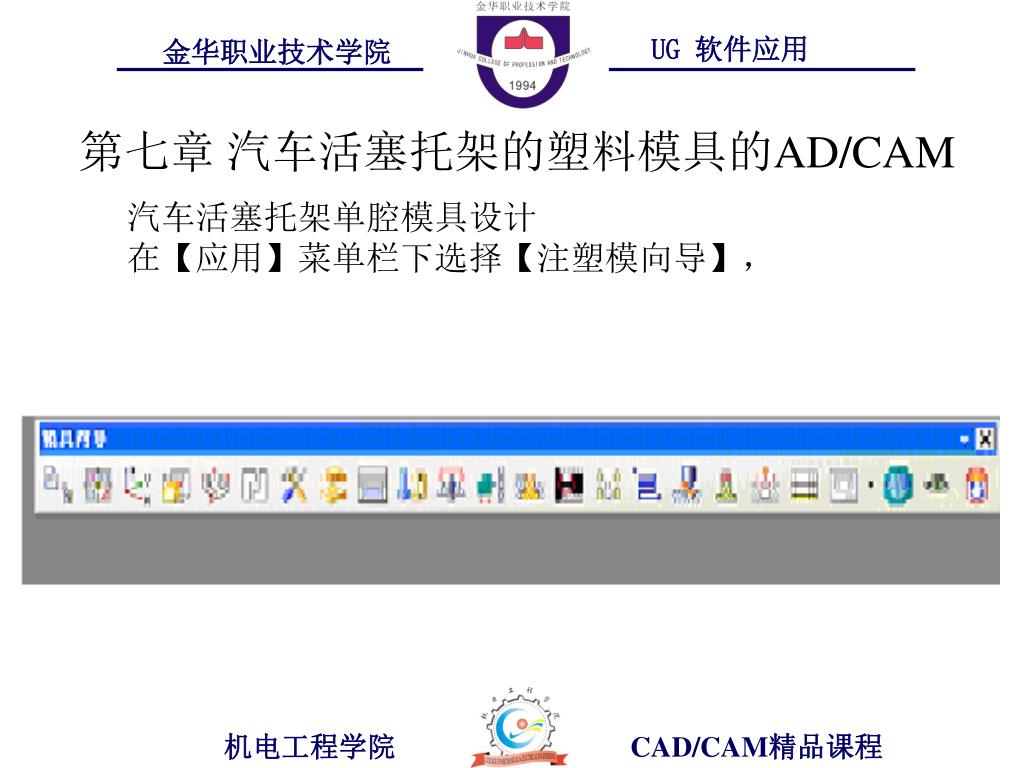

  13. 第七章 汽车活塞托架的塑料模具的AD/CAM 汽车活塞托架单腔模具设计 在【应用】菜单栏下选择【注塑模向导】，

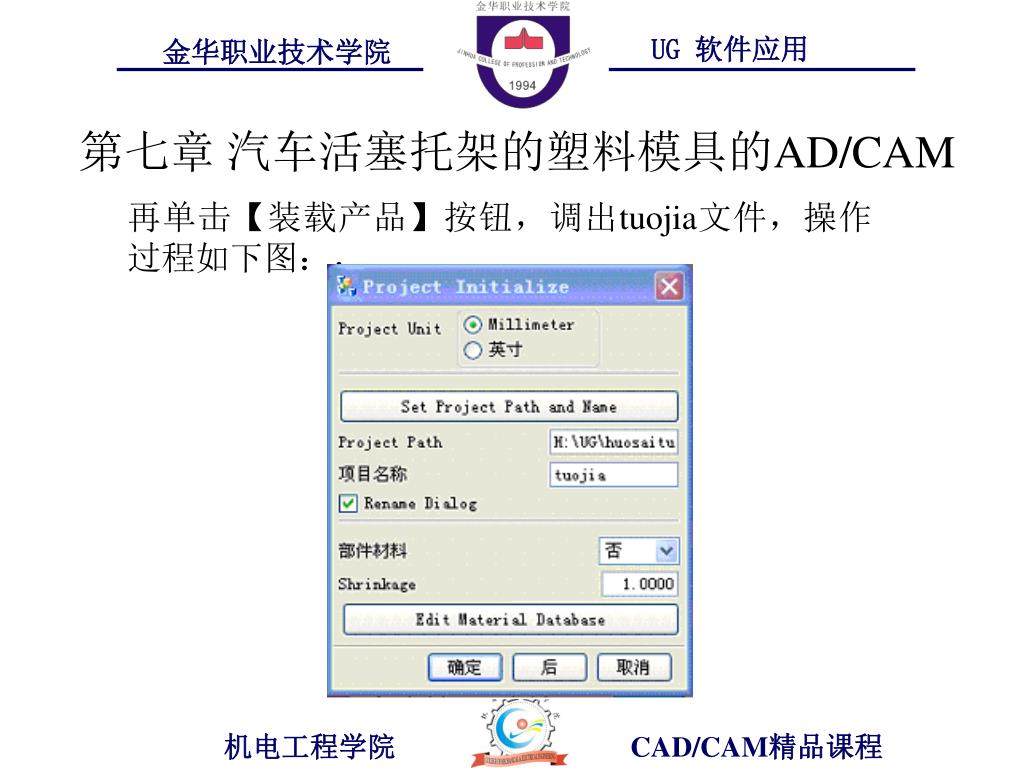

  14. 第七章 汽车活塞托架的塑料模具的AD/CAM 再单击【装载产品】按钮，调出tuojia文件，操作过程如下图：，

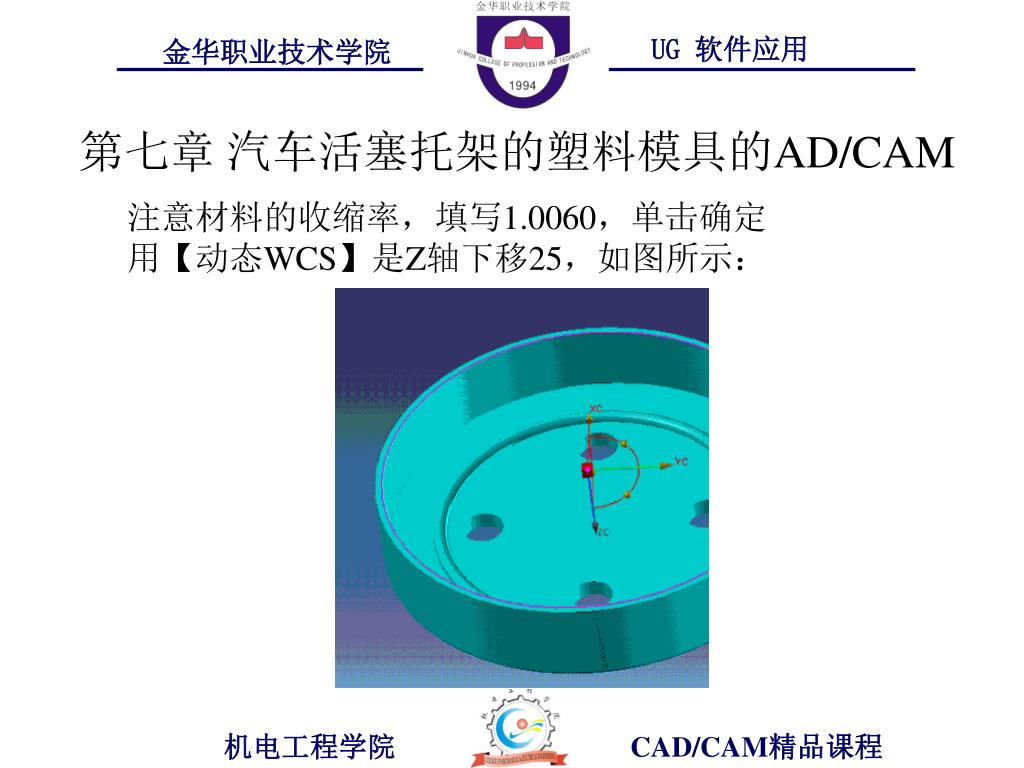

  15. 第七章 汽车活塞托架的塑料模具的AD/CAM 注意材料的收缩率，填写1.0060，单击确定 用【动态WCS】是Z轴下移25，如图所示：

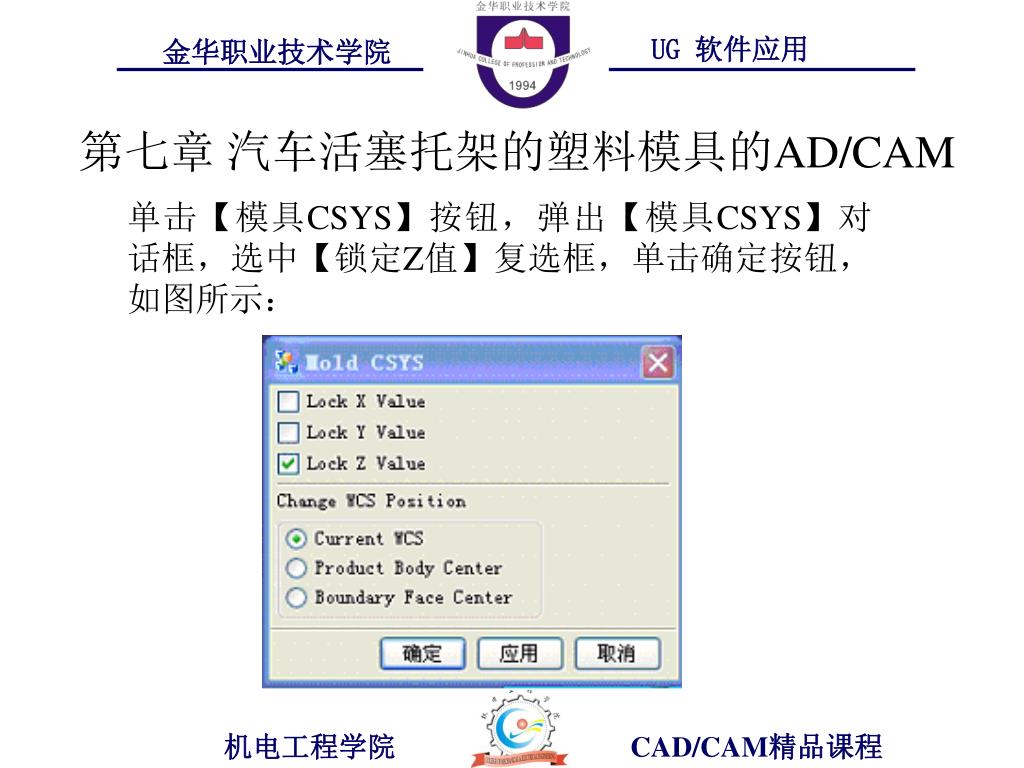

  16. 第七章 汽车活塞托架的塑料模具的AD/CAM 单击【模具CSYS】按钮，弹出【模具CSYS】对话框，选中【锁定Z值】复选框，单击确定按钮，如图所示：

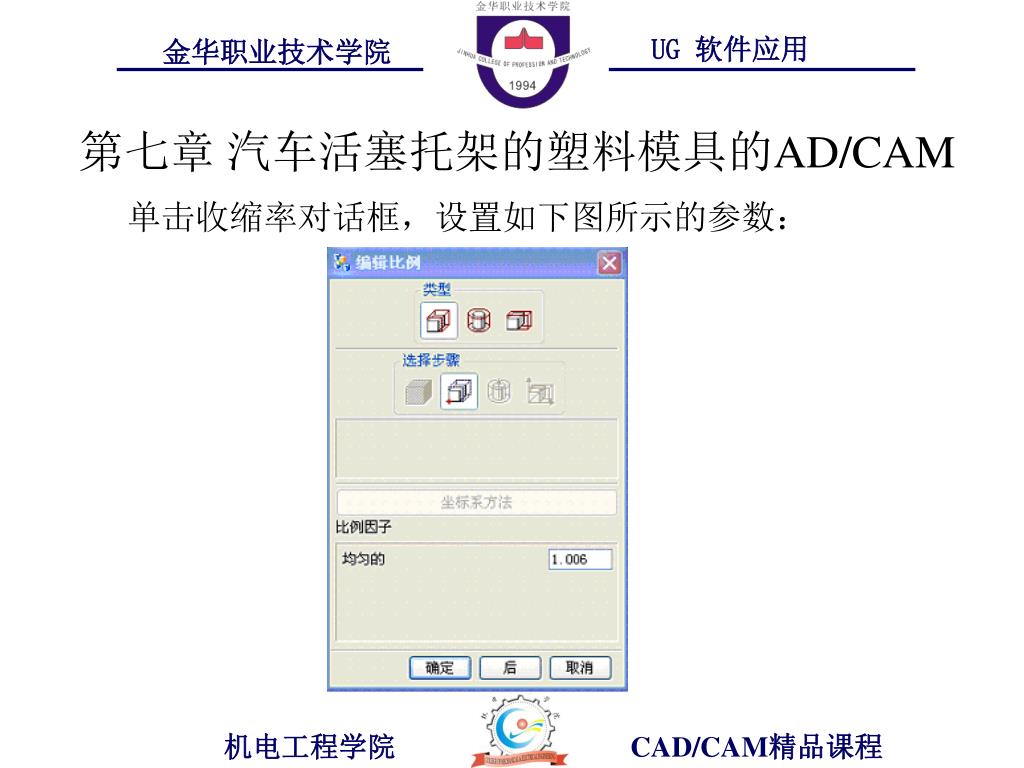

  17. 第七章 汽车活塞托架的塑料模具的AD/CAM 单击收缩率对话框，设置如下图所示的参数：

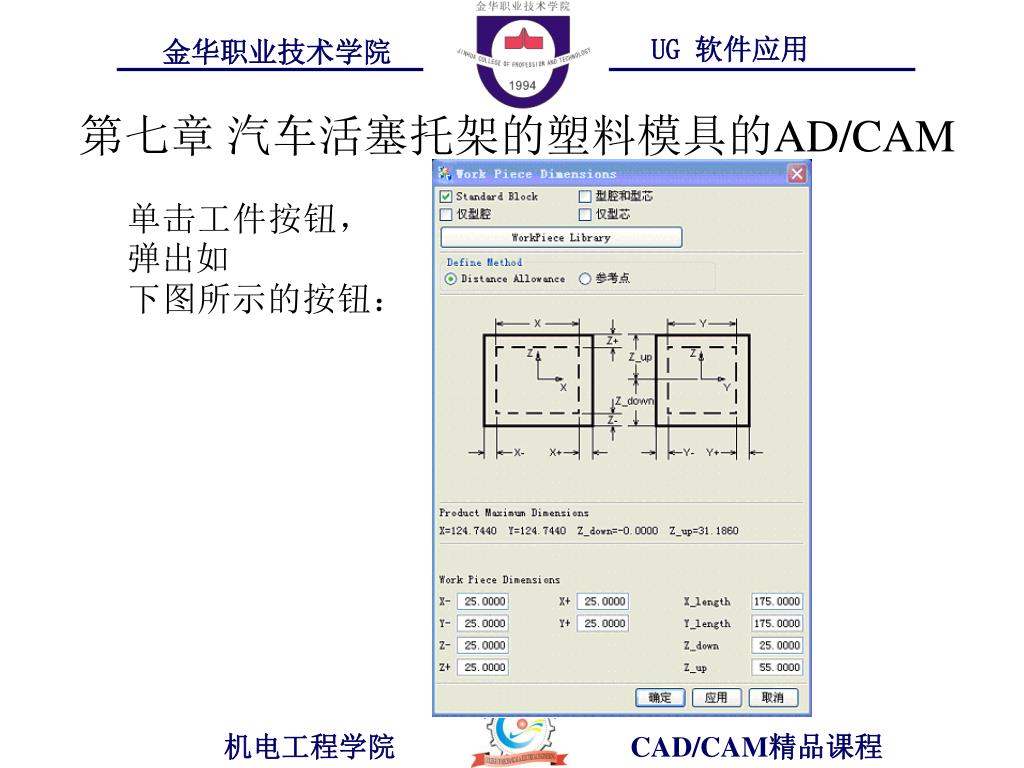

  18. 第七章 汽车活塞托架的塑料模具的AD/CAM 单击工件按钮，弹出如 下图所示的按钮：

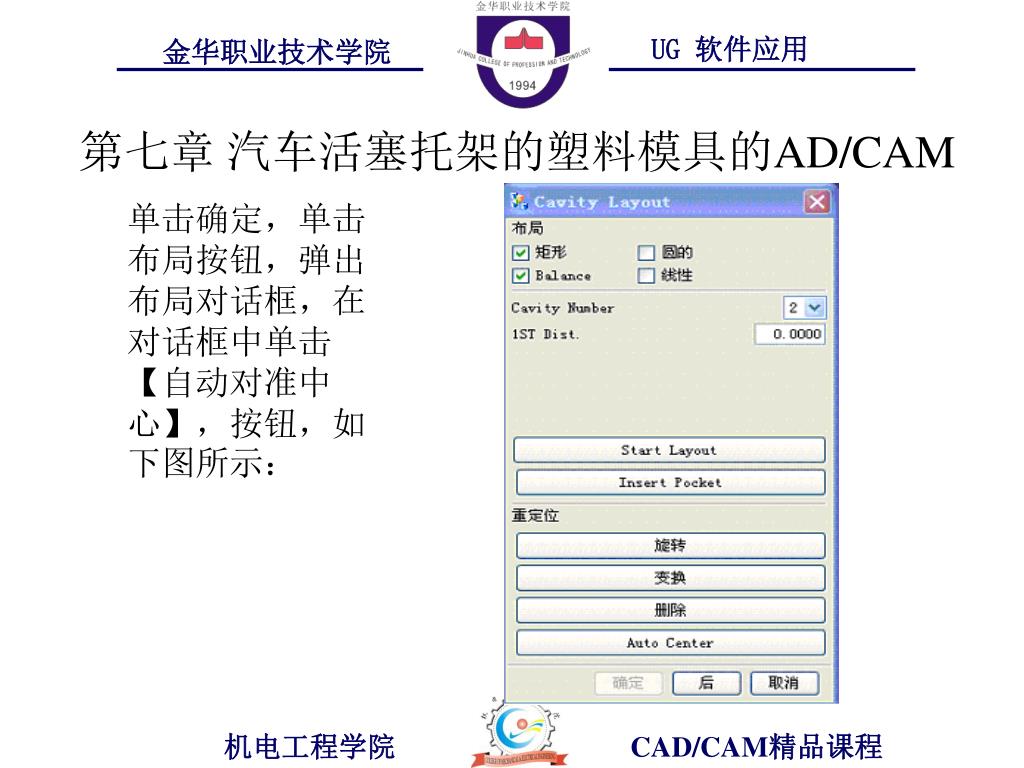

  19. 第七章 汽车活塞托架的塑料模具的AD/CAM 单击确定，单击布局按钮，弹出布局对话框，在对话框中单击【自动对准中心】，按钮，如下图所示：

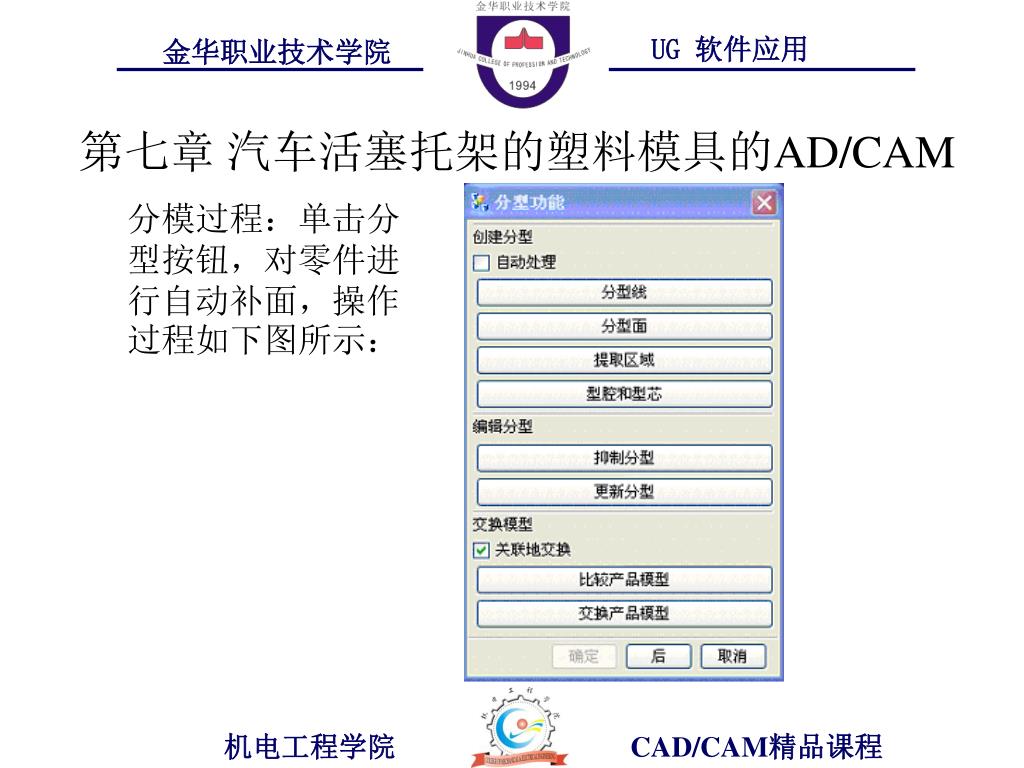

  20. 第七章 汽车活塞托架的塑料模具的AD/CAM 分模过程：单击分型按钮，对零件进行自动补面，操作过程如下图所示：

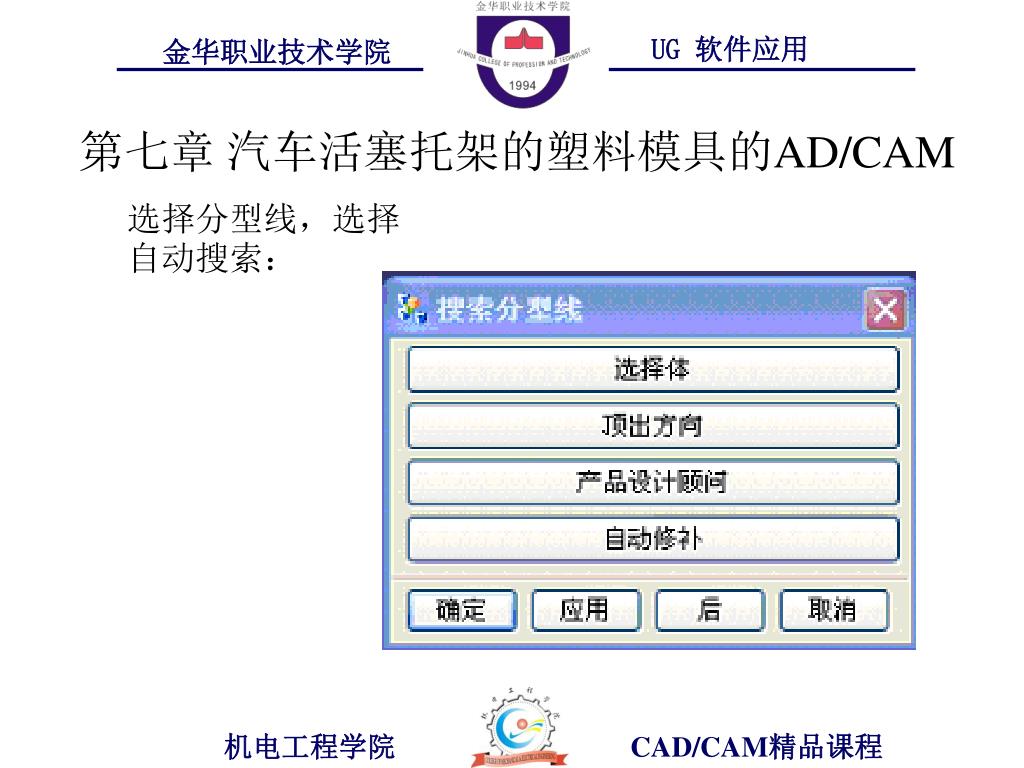

  21. 第七章 汽车活塞托架的塑料模具的AD/CAM 选择分型线，选择自动搜索：

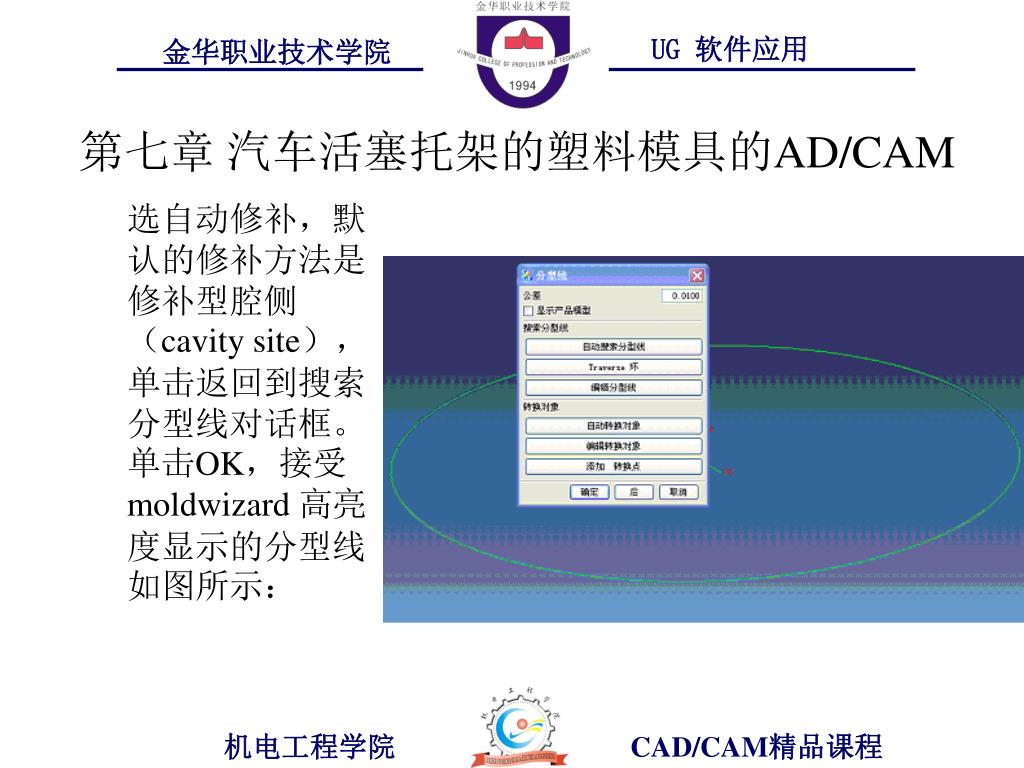

  22. 第七章 汽车活塞托架的塑料模具的AD/CAM 选自动修补，默认的修补方法是修补型腔侧（cavity site）， 单击返回到搜索分型线对话框。单击OK，接受moldwizard 高亮度显示的分型线如图所示：

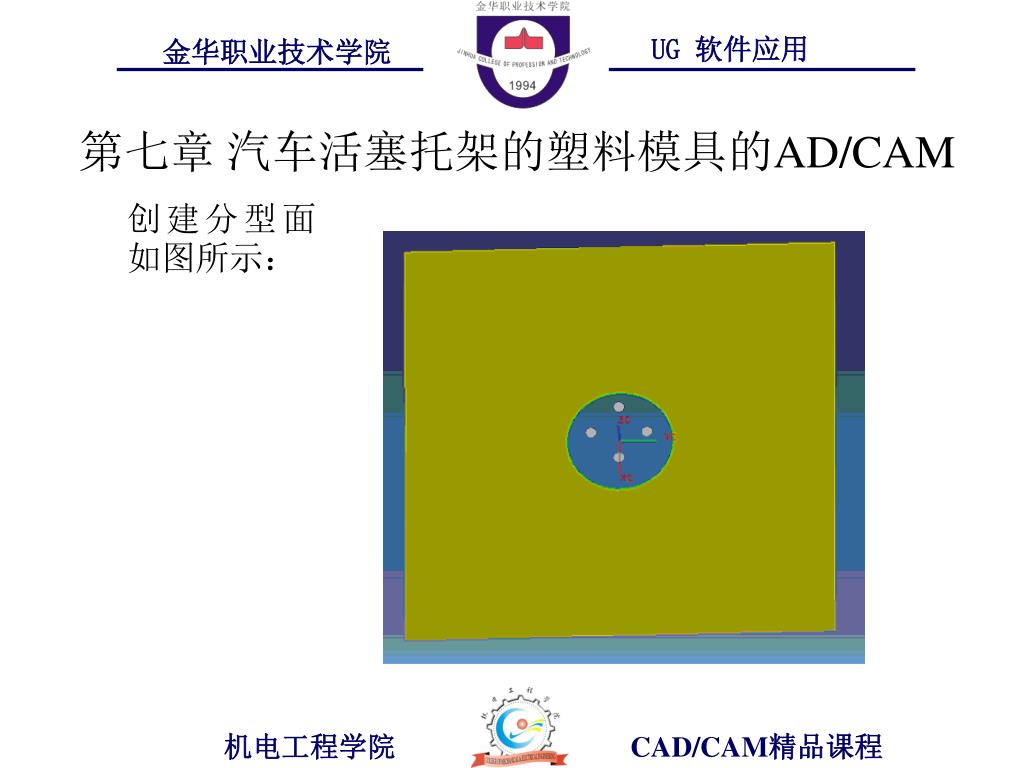

  23. 第七章 汽车活塞托架的塑料模具的AD/CAM 创建分型面如图所示：

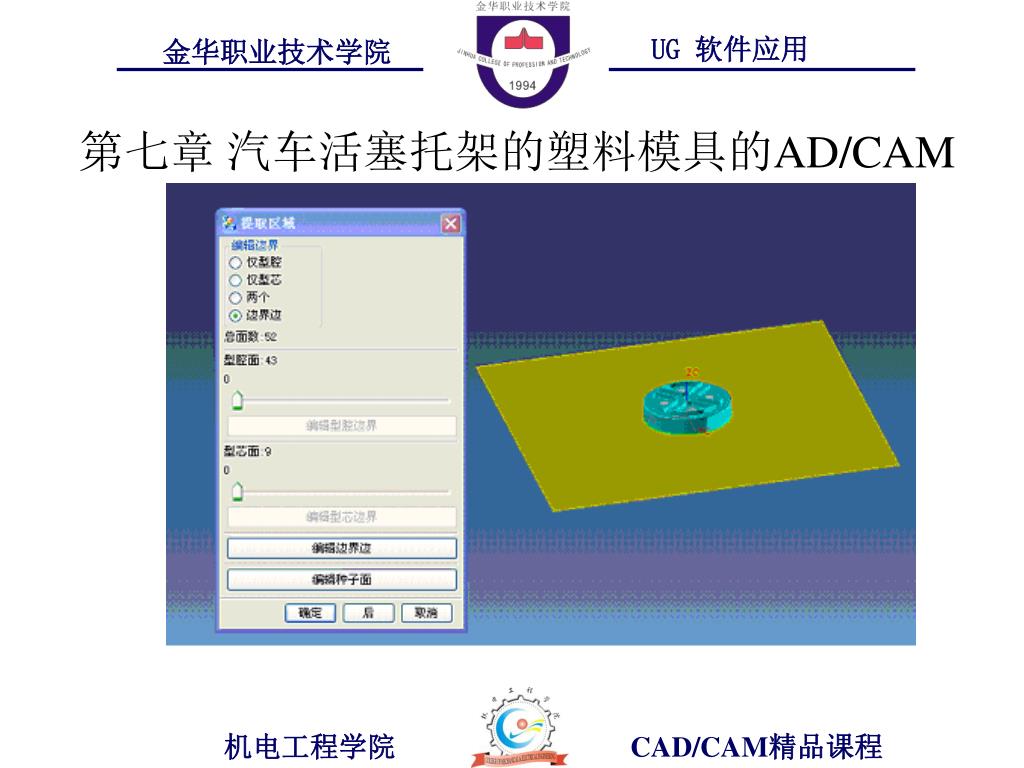

  24. 第七章 汽车活塞托架的塑料模具的AD/CAM

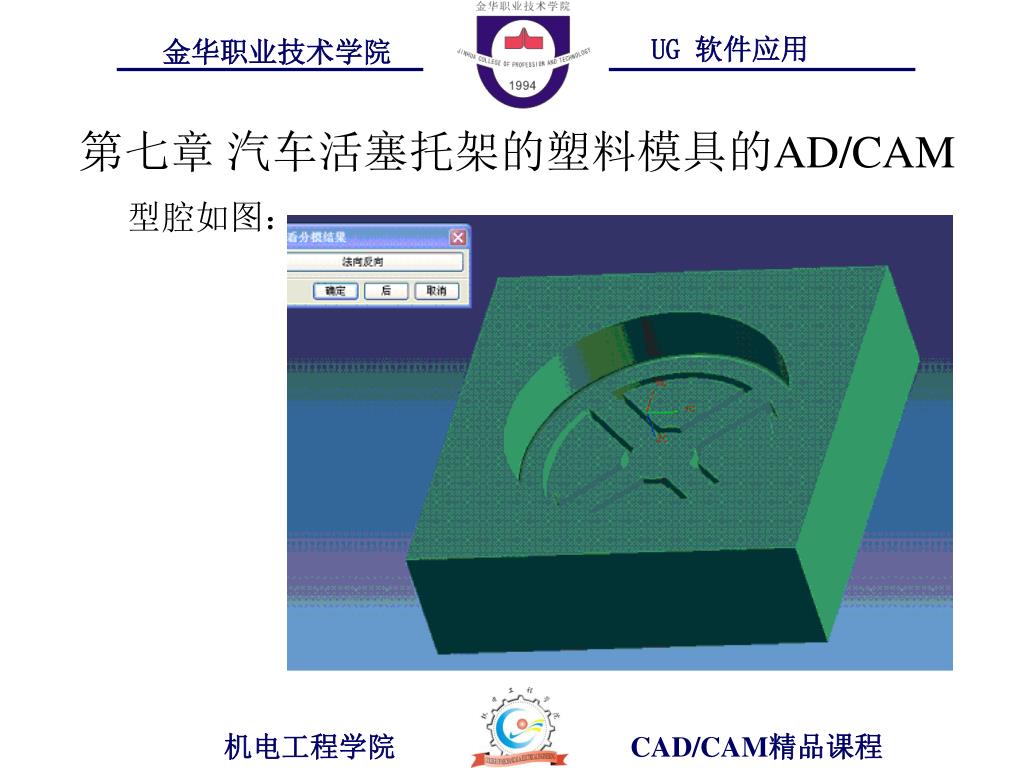

  25. 第七章 汽车活塞托架的塑料模具的AD/CAM 型腔如图：

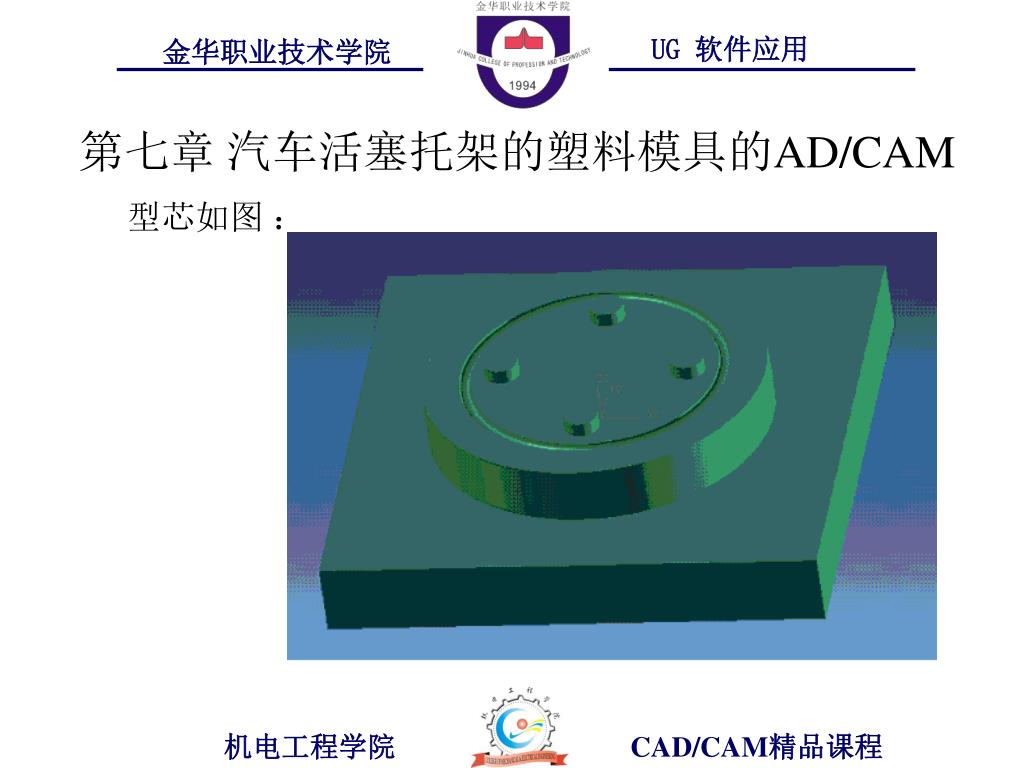

  26. 第七章 汽车活塞托架的塑料模具的AD/CAM 型芯如图 ：

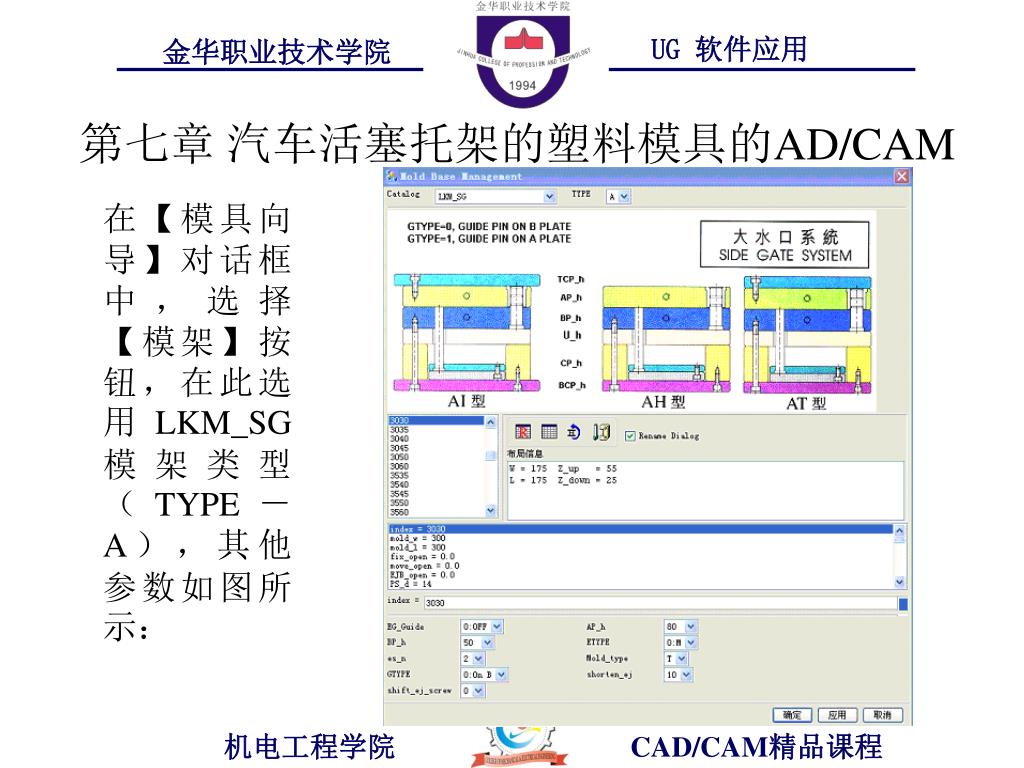

  27. 第七章 汽车活塞托架的塑料模具的AD/CAM 在【模具向导】对话框中，选择【模架】按钮，在此选用LKM_SG模架类型（TYPE－A），其他参数如图所示：

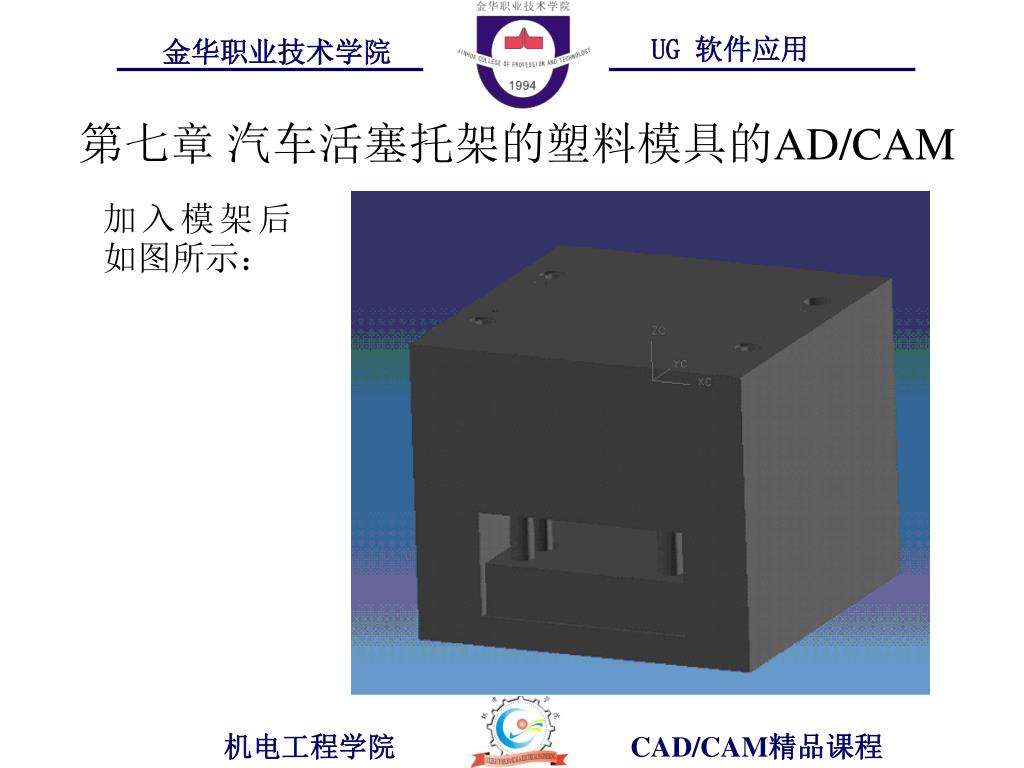

  28. 第七章 汽车活塞托架的塑料模具的AD/CAM 加入模架后如图所示：

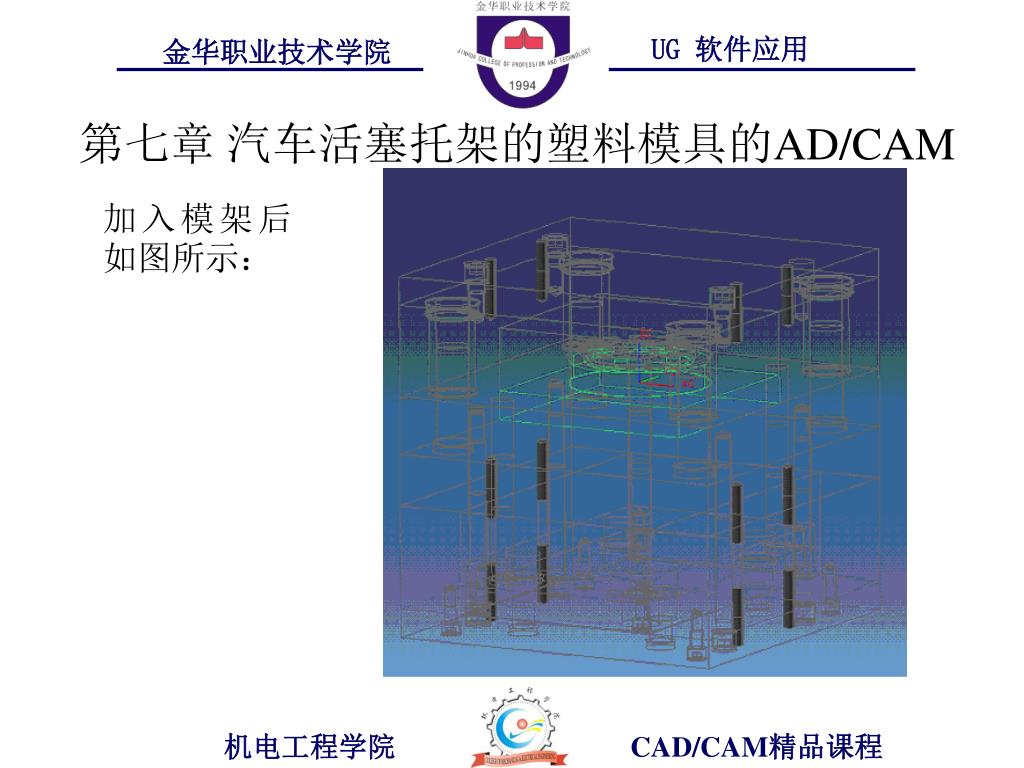

  29. 第七章 汽车活塞托架的塑料模具的AD/CAM 加入模架后如图所示：

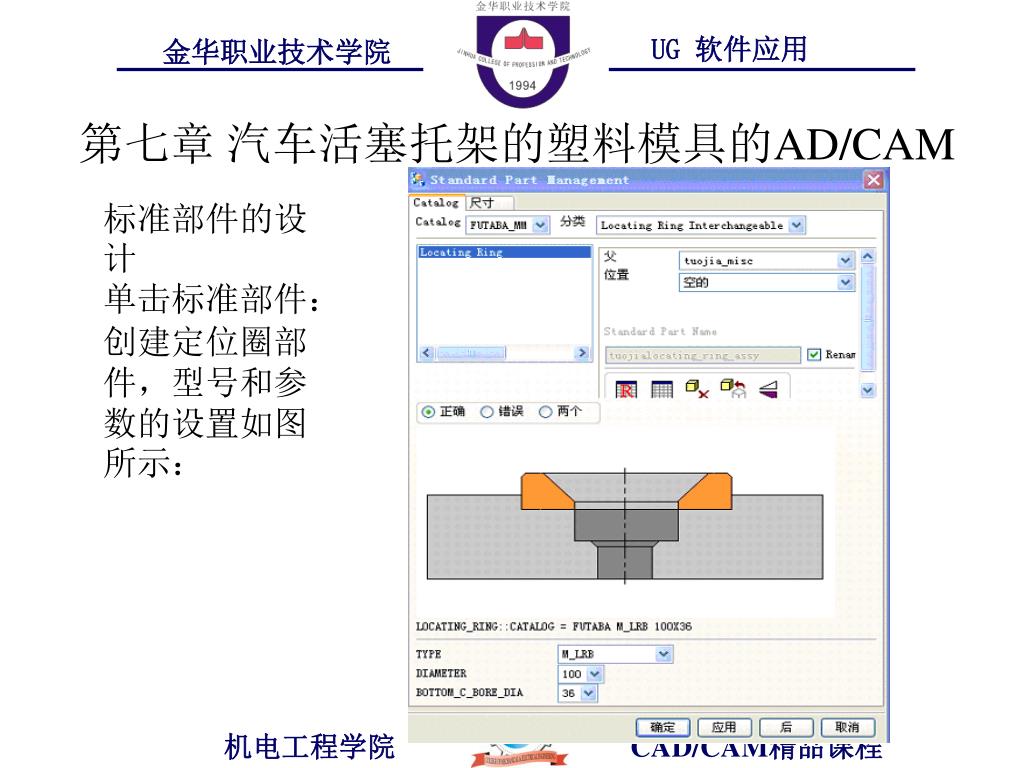

  30. 第七章 汽车活塞托架的塑料模具的AD/CAM 标准部件的设计 单击标准部件： 创建定位圈部件，型号和参数的设置如图所示：

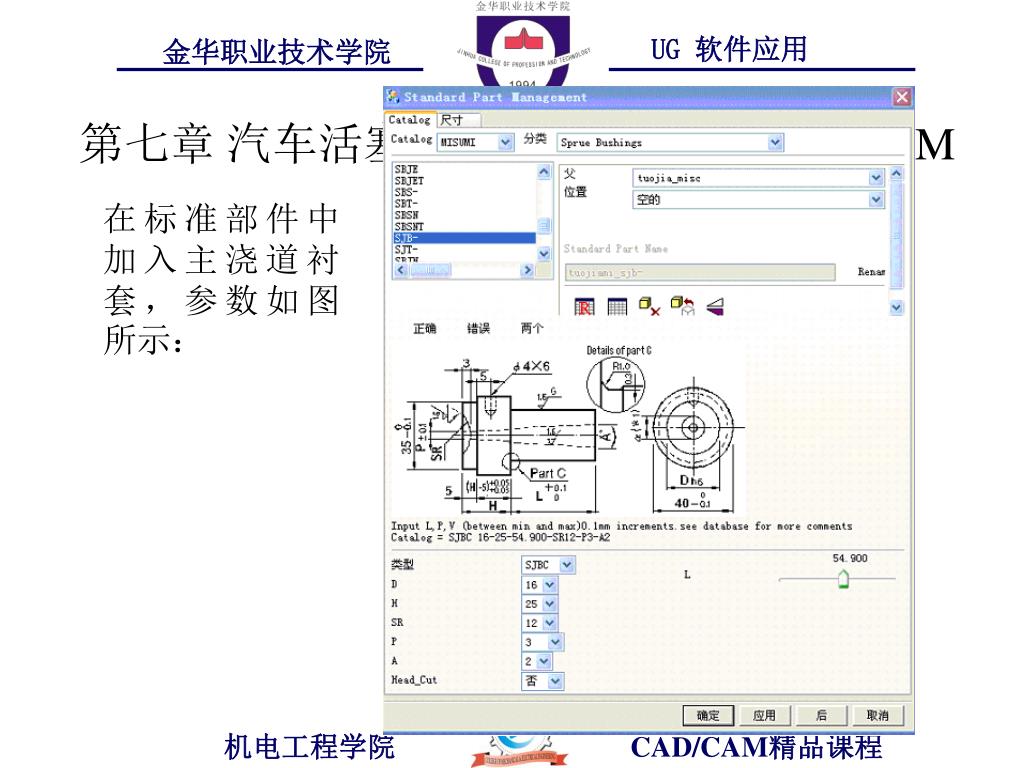

  31. 第七章 汽车活塞托架的塑料模具的AD/CAM 在标准部件中加入主浇道衬套，参数如图所示：

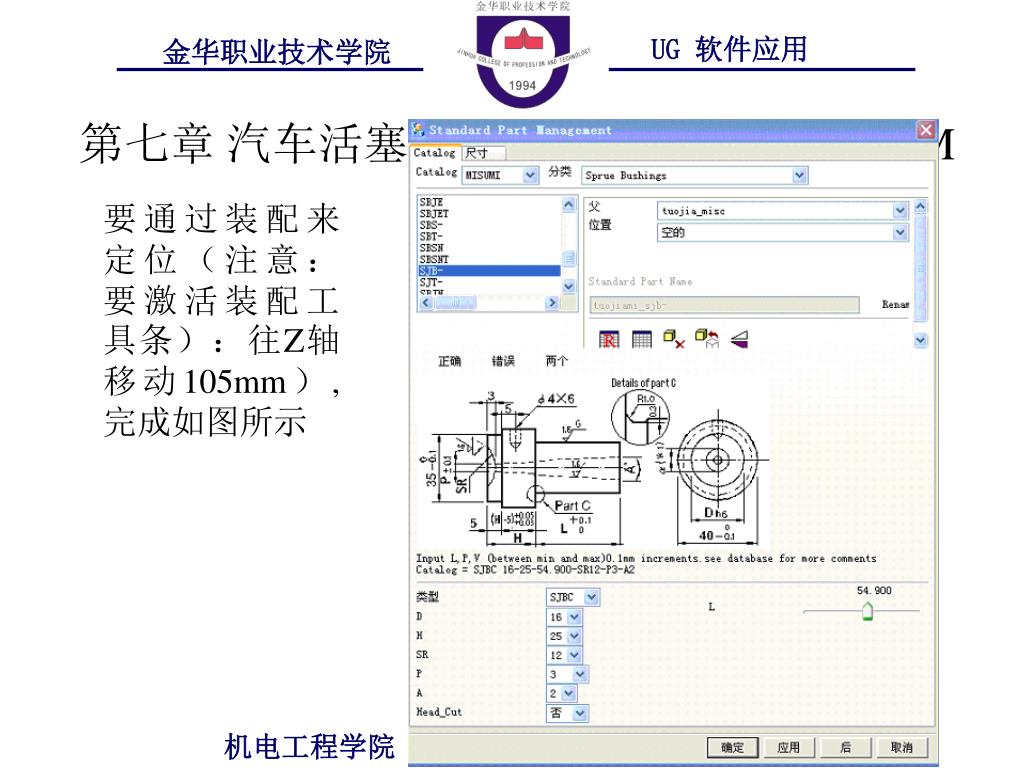

  32. 第七章 汽车活塞托架的塑料模具的AD/CAM 要通过装配来定位（注意：要激活装配工具条）：往Z轴移动105mm）,完成如图所示

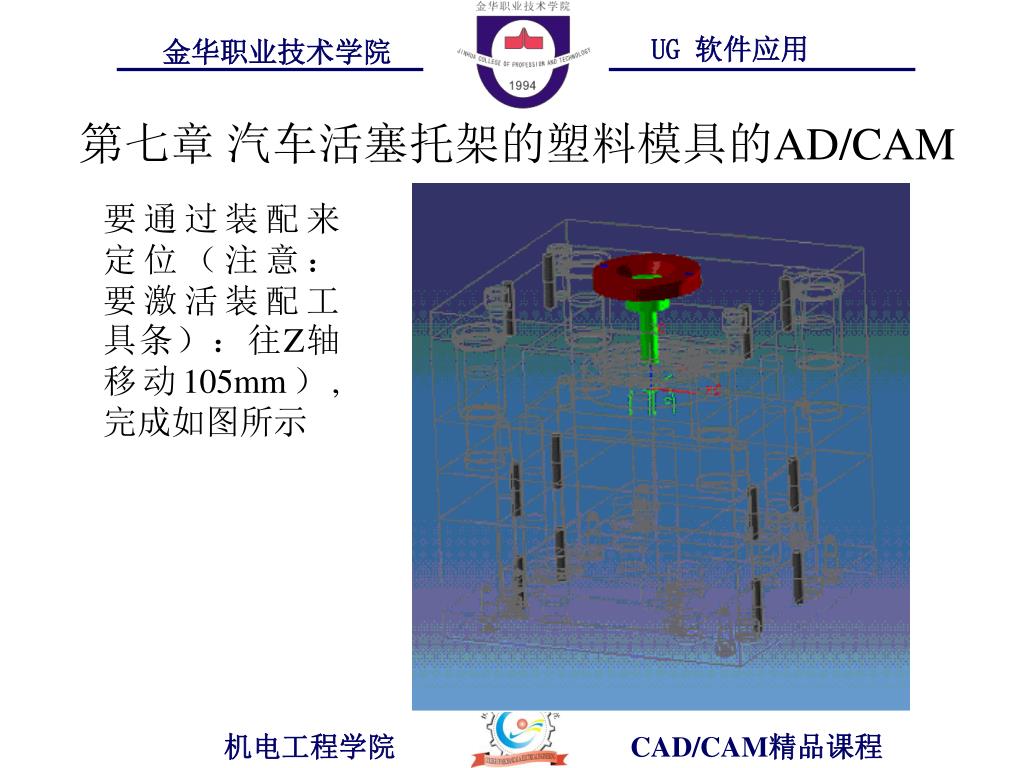

  33. 第七章 汽车活塞托架的塑料模具的AD/CAM 要通过装配来定位（注意：要激活装配工具条）：往Z轴移动105mm）,完成如图所示

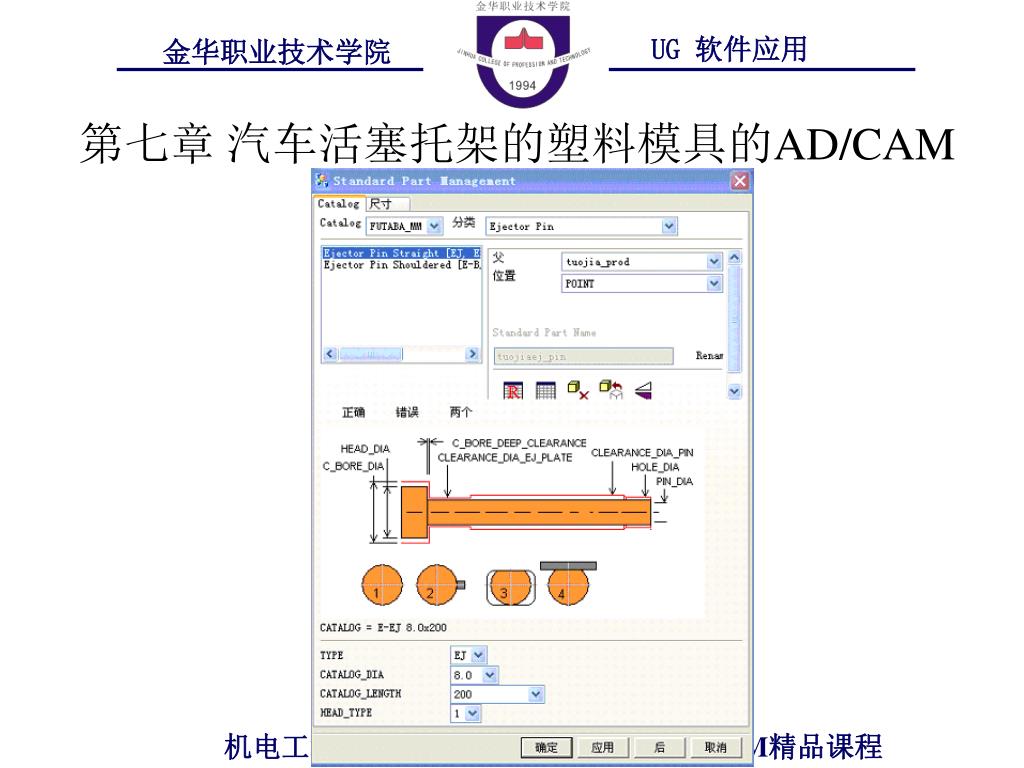

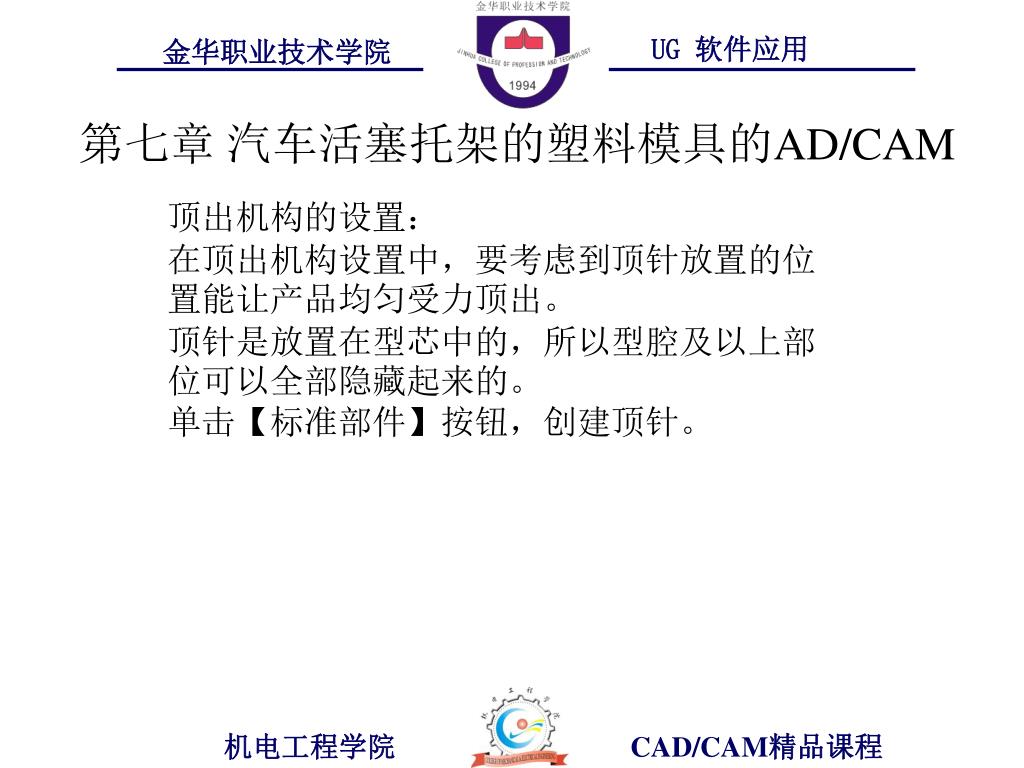

  34. 第七章 汽车活塞托架的塑料模具的AD/CAM 顶出机构的设置： 在顶出机构设置中，要考虑到顶针放置的位置能让产品均匀受力顶出。 顶针是放置在型芯中的，所以型腔及以上部位可以全部隐藏起来的。 单击【标准部件】按钮，创建顶针。

  35. 第七章 汽车活塞托架的塑料模具的AD/CAM

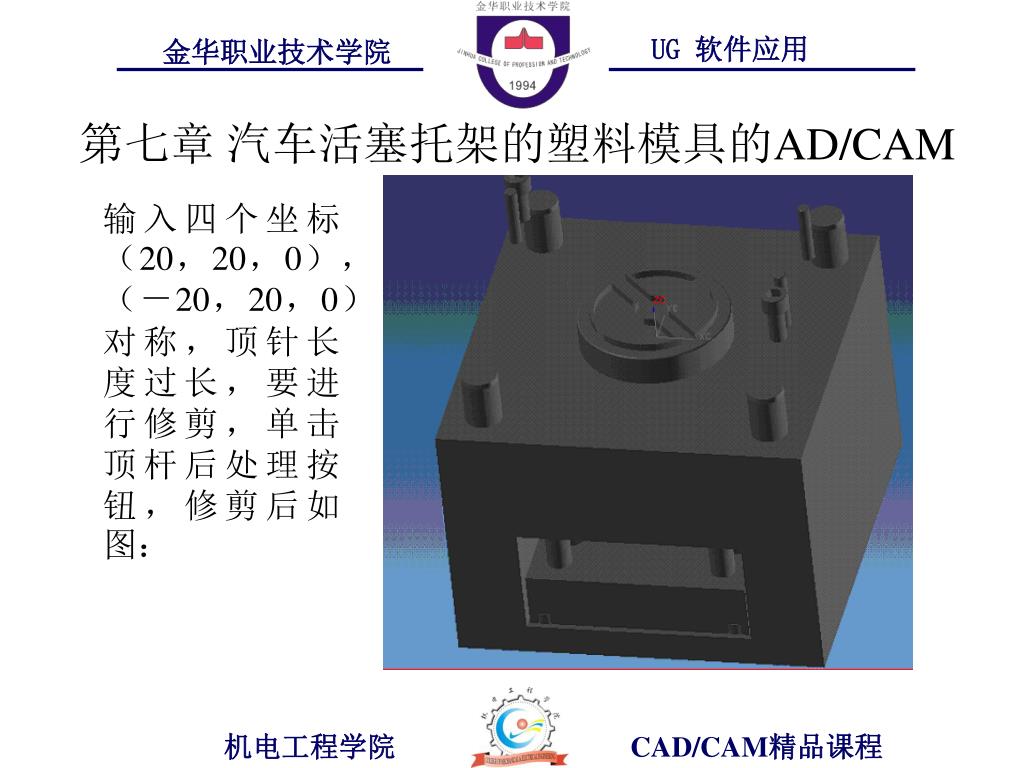

  36. 第七章 汽车活塞托架的塑料模具的AD/CAM 输入四个坐标（20，20，0），（－20，20，0）对称，顶针长度过长，要进行修剪，单击顶杆后处理按钮，修剪后如图：

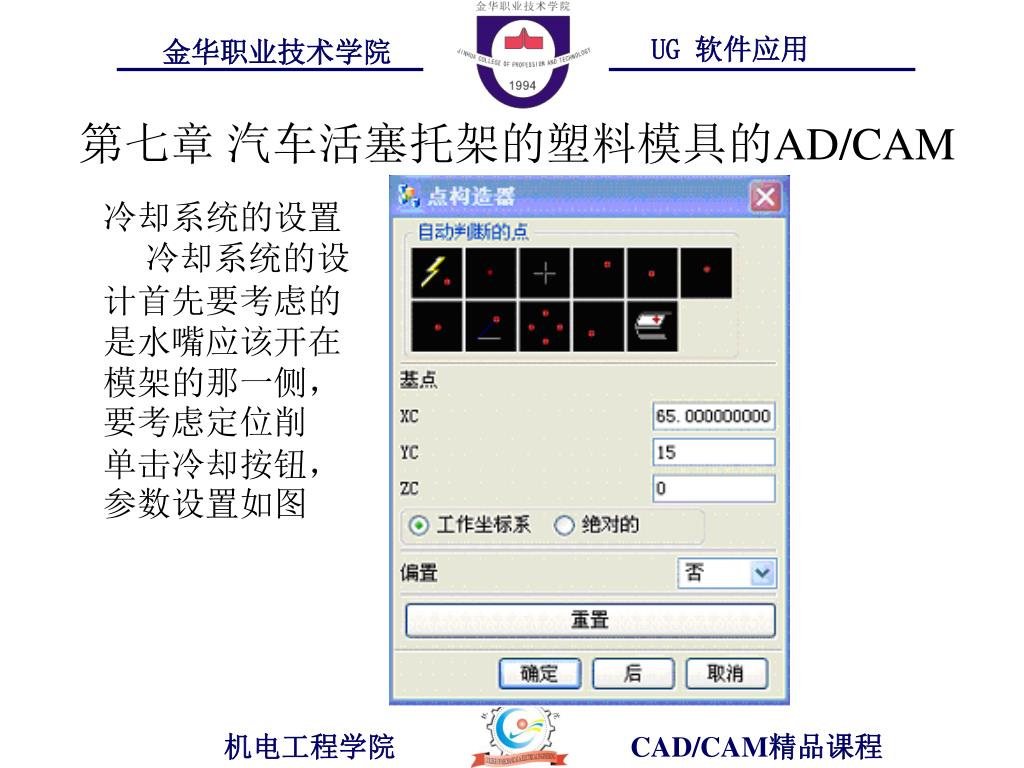

  37. 第七章 汽车活塞托架的塑料模具的AD/CAM 冷却系统的设置 冷却系统的设计首先要考虑的是水嘴应该开在模架的那一侧，要考虑定位削 单击冷却按钮，参数设置如图

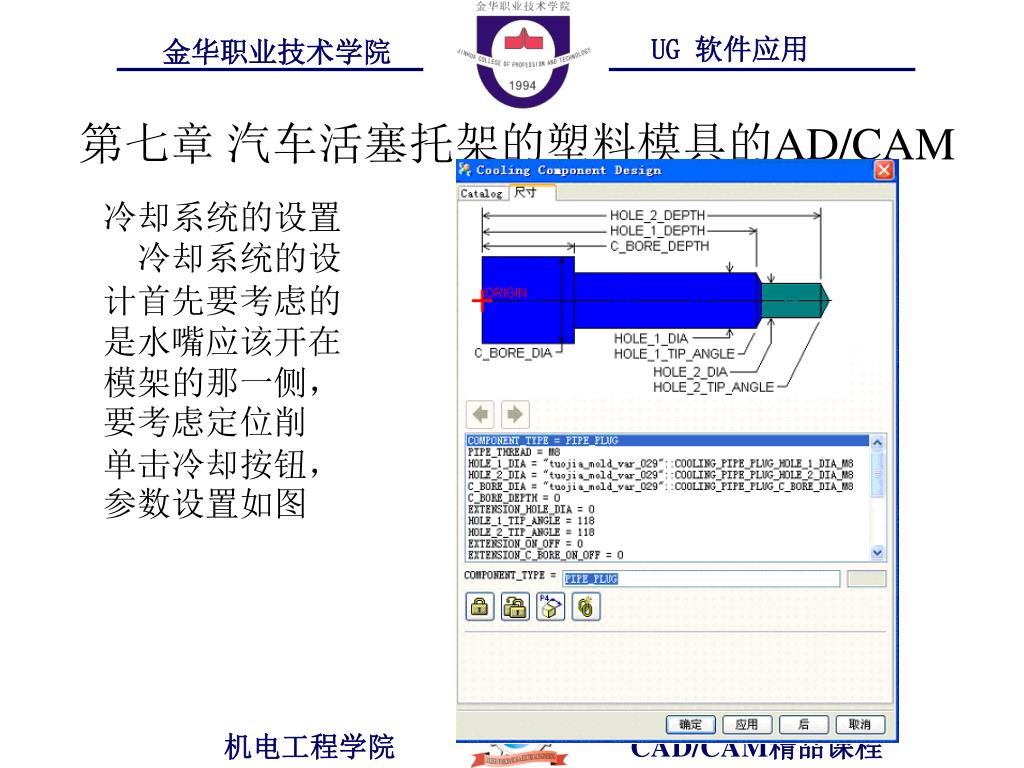

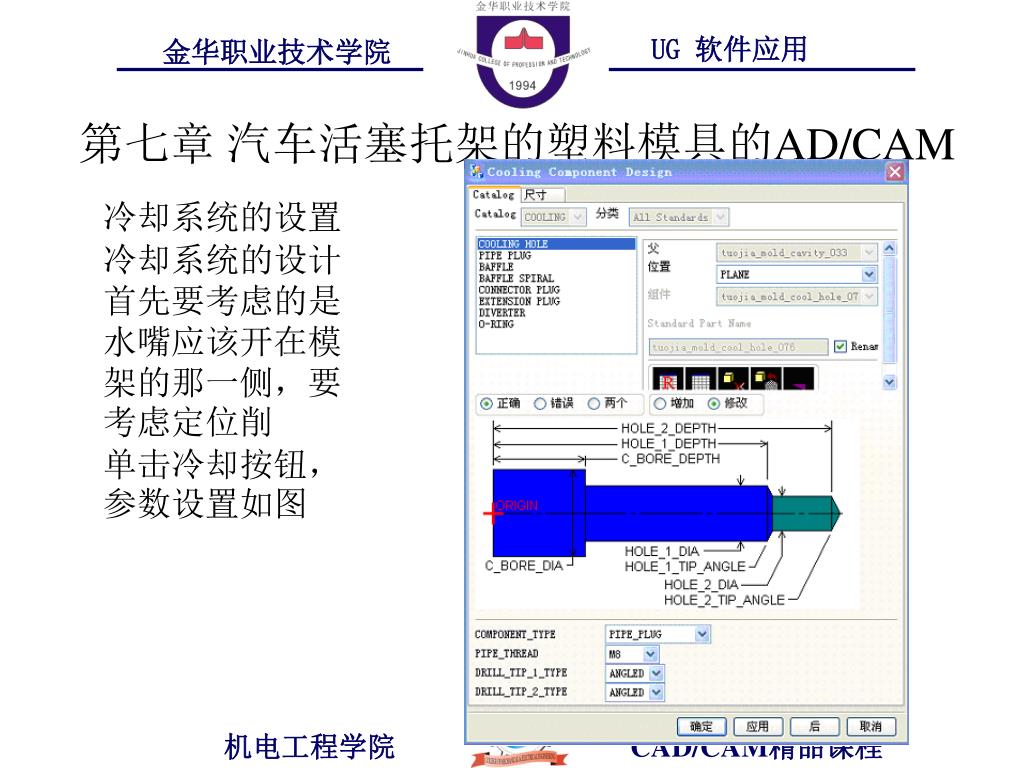

  38. 第七章 汽车活塞托架的塑料模具的AD/CAM 冷却系统的设置 冷却系统的设计首先要考虑的是水嘴应该开在模架的那一侧，要考虑定位削 单击冷却按钮，参数设置如图

  39. 第七章 汽车活塞托架的塑料模具的AD/CAM 冷却系统的设置 冷却系统的设计首先要考虑的是水嘴应该开在模架的那一侧，要考虑定位削 单击冷却按钮，参数设置如图

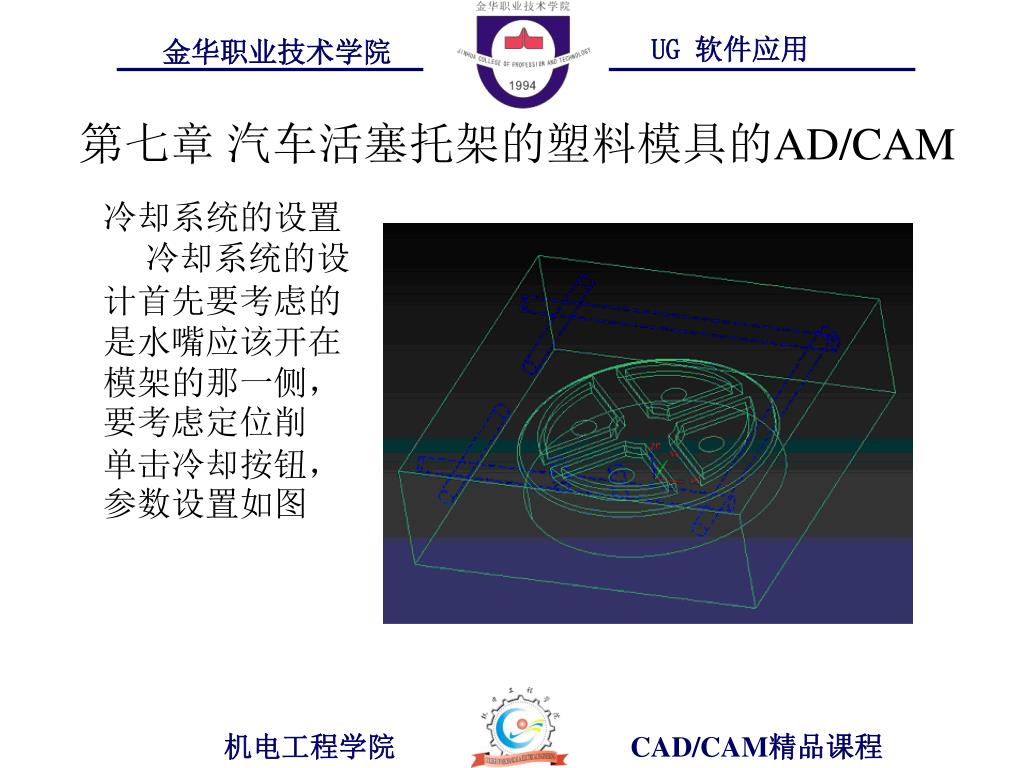

  40. 第七章 汽车活塞托架的塑料模具的AD/CAM 冷却系统的设置 冷却系统的设计首先要考虑的是水嘴应该开在模架的那一侧，要考虑定位削 单击冷却按钮，参数设置如图

  41. 第七章 汽车活塞托架的塑料模具的AD/CAM 同时在水管端处接上堵水塞，防止漏水。 在A板上挖去一个镶嵌安装凹模的孔，尺寸和形状如图所示：

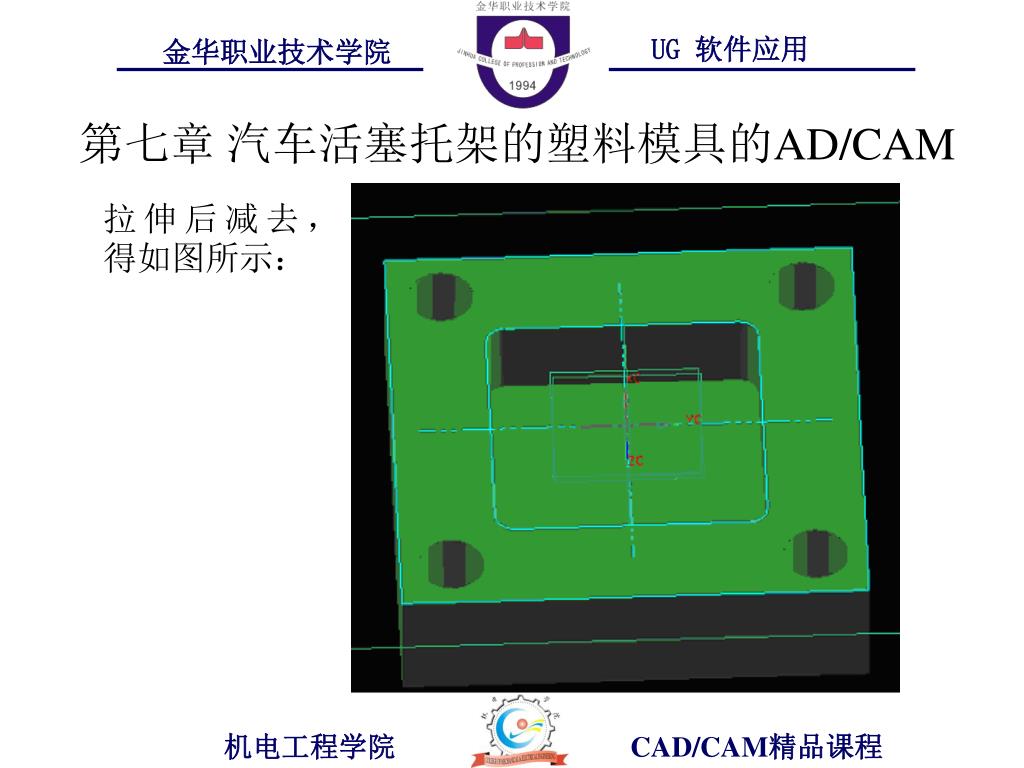

  42. 第七章 汽车活塞托架的塑料模具的AD/CAM 拉伸后减去，得如图所示：

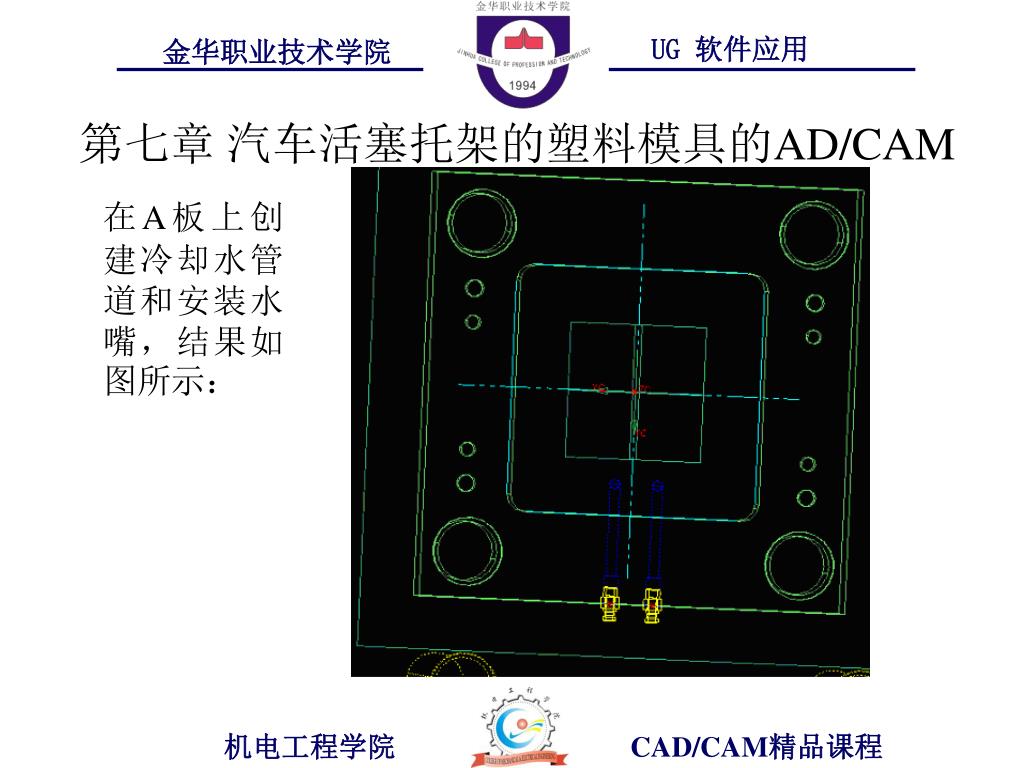

  43. 第七章 汽车活塞托架的塑料模具的AD/CAM 在A板上创建冷却水管道和安装水嘴，结果如图所示：

  44. 第七章 汽车活塞托架的塑料模具的AD/CAM 在型芯上创建冷却水管道，同时套上塞头得时得图如下

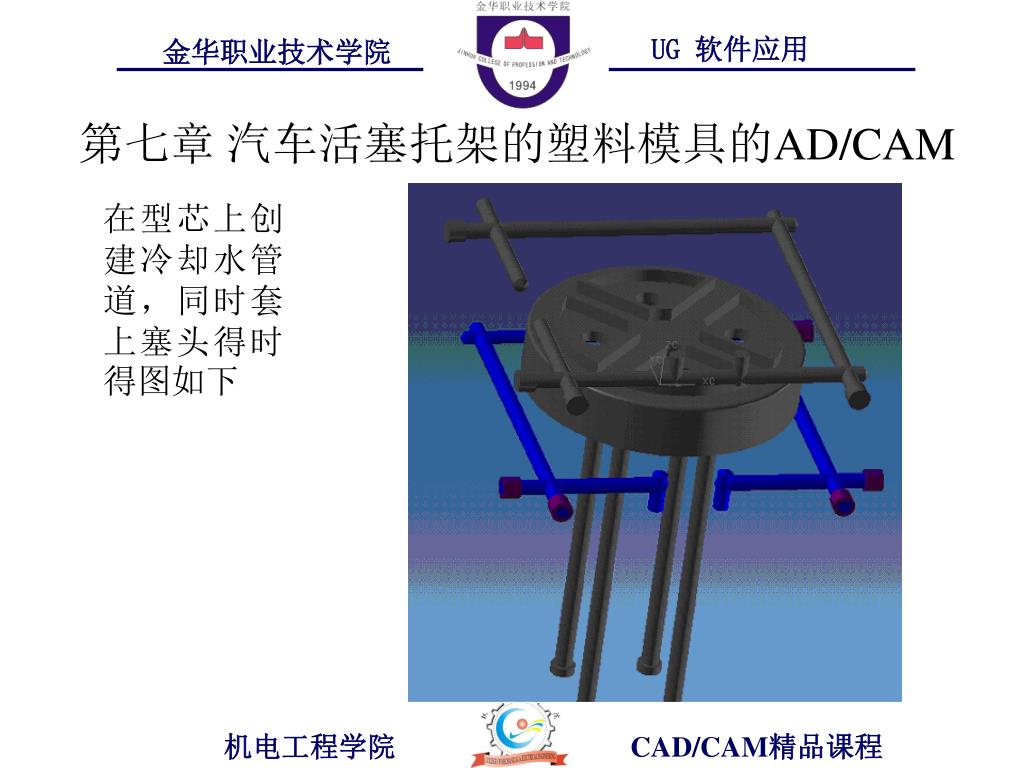

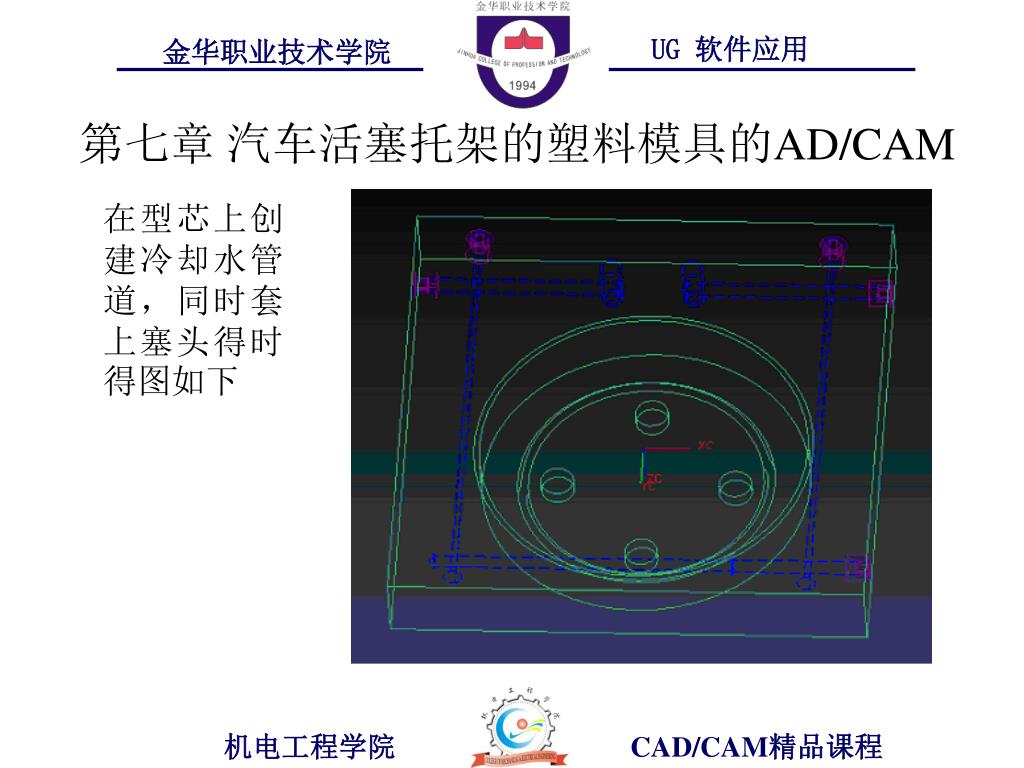

  45. 第七章 汽车活塞托架的塑料模具的AD/CAM 在型芯上创建冷却水管道，同时套上塞头得时得图如下

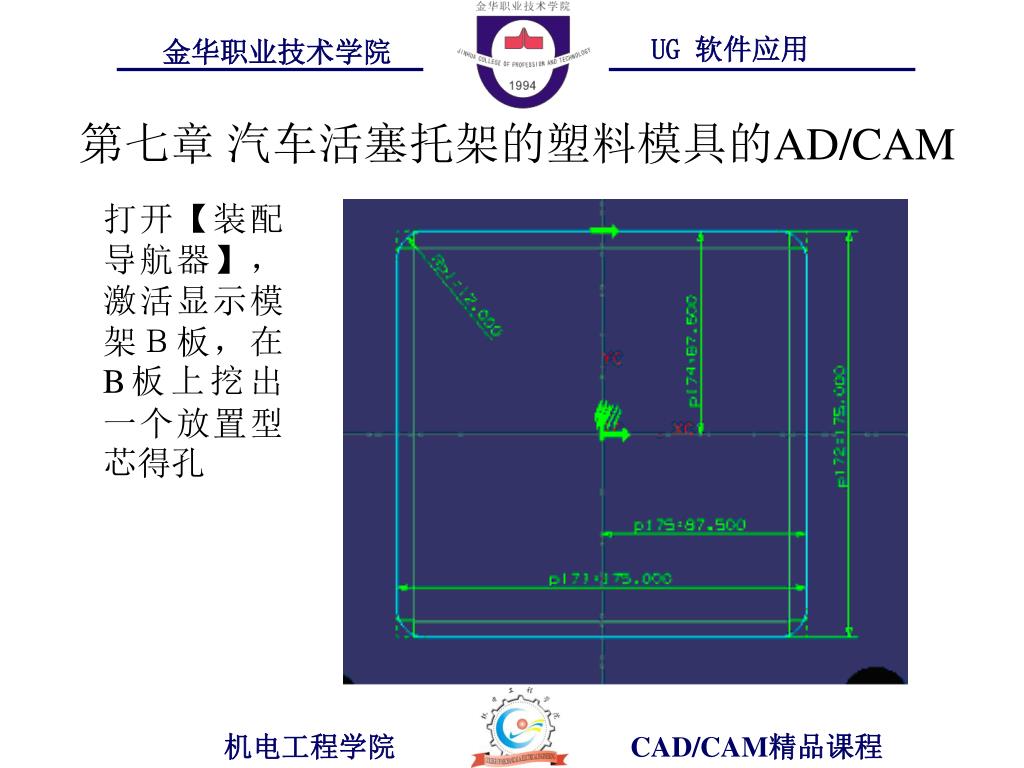

  46. 第七章 汽车活塞托架的塑料模具的AD/CAM 打开【装配导航器】，激活显示模架Ｂ板，在B板上挖出一个放置型芯得孔

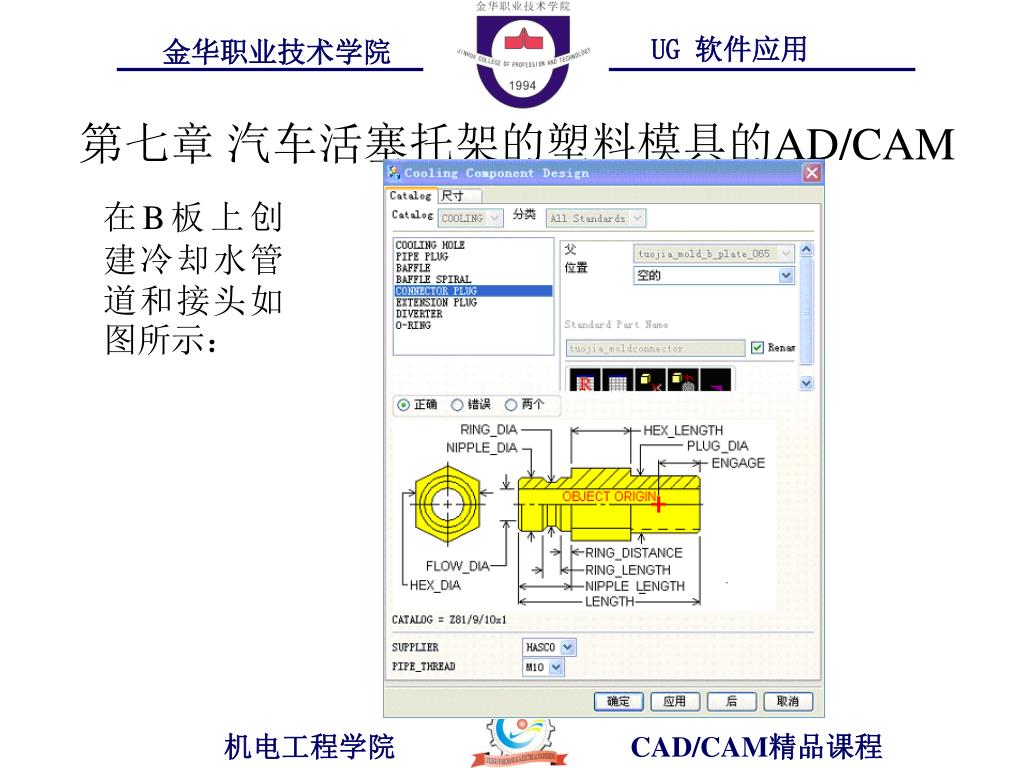

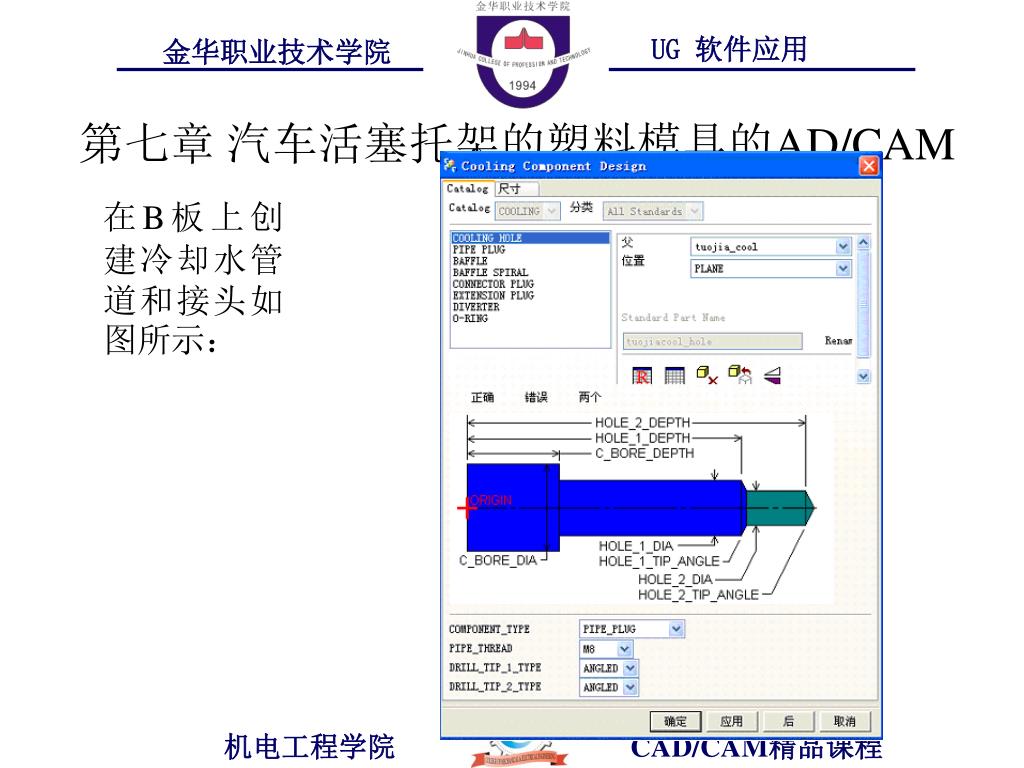

  47. 第七章 汽车活塞托架的塑料模具的AD/CAM 在B板上创建冷却水管道和接头如图所示：

  48. 第七章 汽车活塞托架的塑料模具的AD/CAM 在B板上创建冷却水管道和接头如图所示：

  49. 第七章 汽车活塞托架的塑料模具的AD/CAM 在B板上创建冷却水管道和接头如图所示：

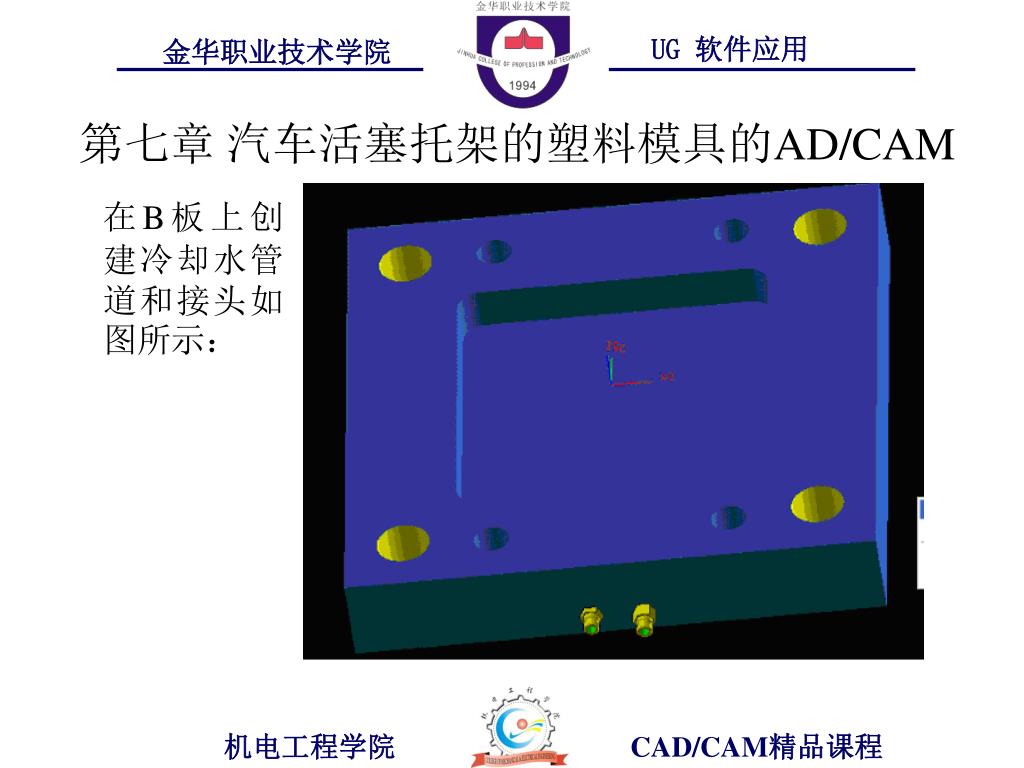

  50. 第七章 汽车活塞托架的塑料模具的AD/CAM 在B板上创建冷却水管道和接头如图所示：
