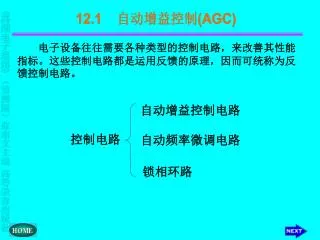

  1. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 12.1 自动增益控制(AGC) 电子设备往往需要各种类型的控制电路，来改善其性能指标。这些控制电路都是运用反馈的原理，因而可统称为反馈控制电路。 自动增益控制电路 控制电路 自动频率微调电路 锁相环路

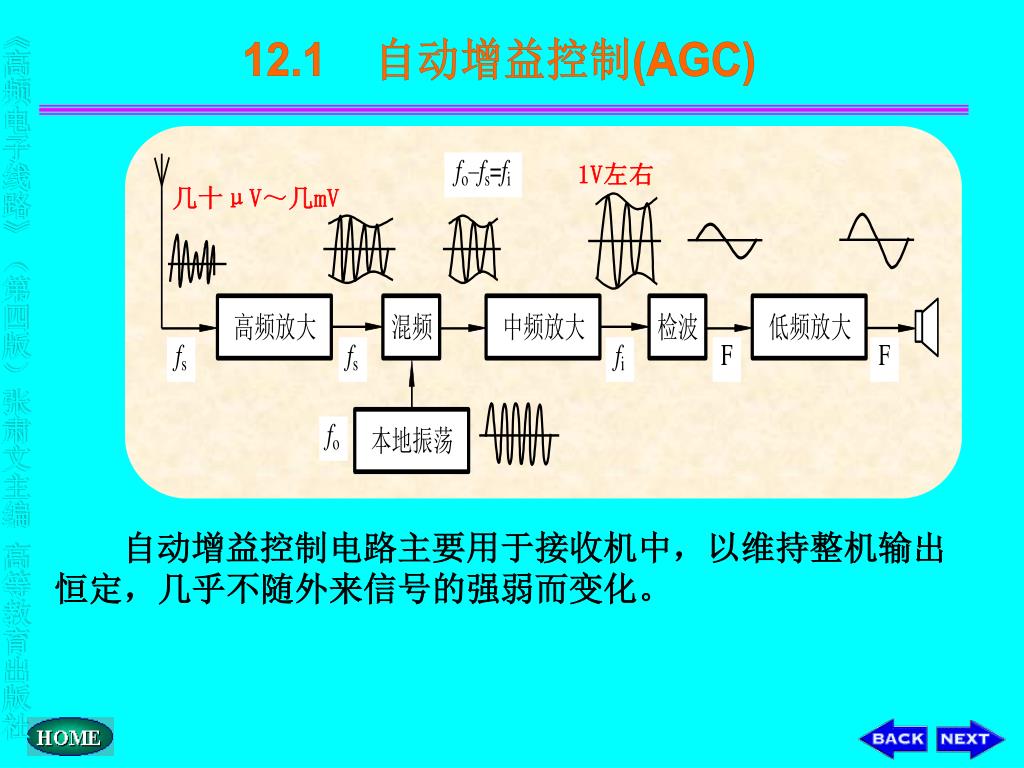

  2. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 1V左右 几十μV～几mV 12.1 自动增益控制(AGC) 自动增益控制电路主要用于接收机中，以维持整机输出恒定，几乎不随外来信号的强弱而变化。

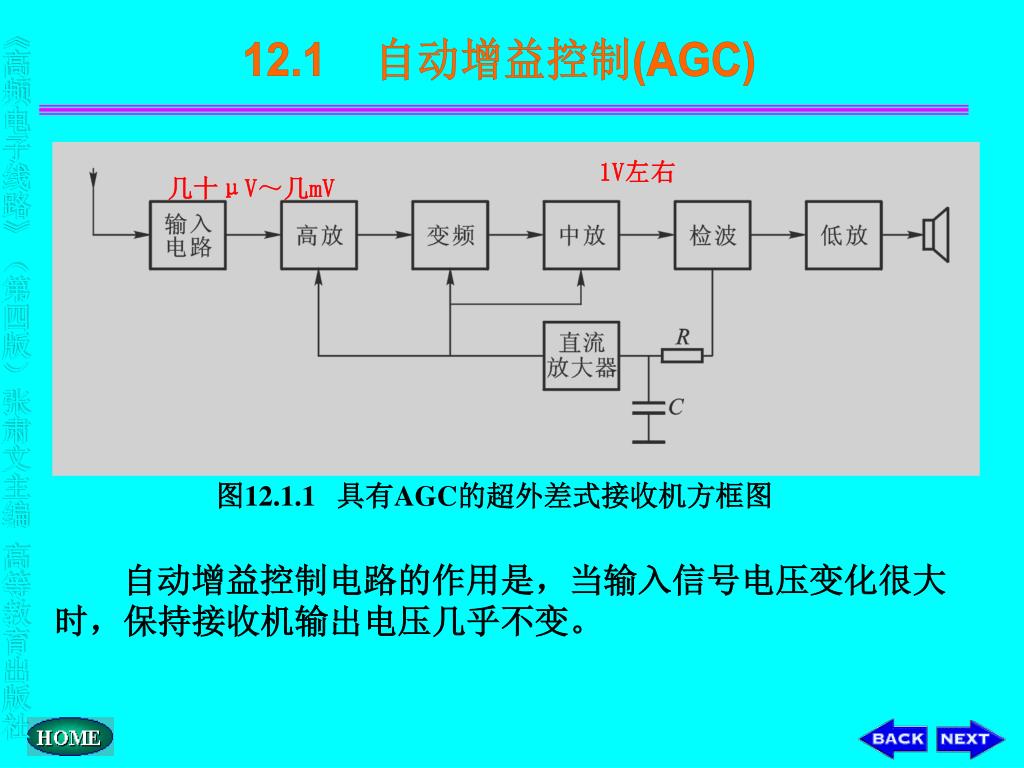

  3. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 12.1 自动增益控制(AGC) 1V左右 几十μV～几mV 图12.1.1 具有AGC的超外差式接收机方框图 自动增益控制电路的作用是，当输入信号电压变化很大时，保持接收机输出电压几乎不变。

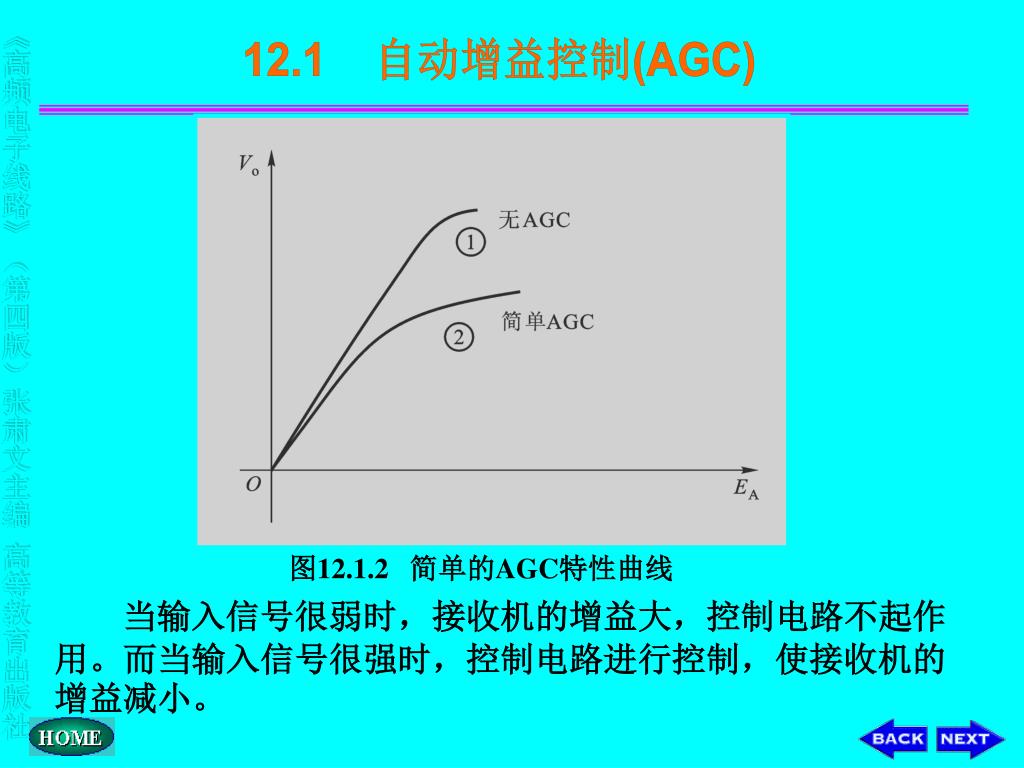

  4. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 12.1 自动增益控制(AGC) 图12.1.2 简单的AGC特性曲线 当输入信号很弱时，接收机的增益大，控制电路不起作用。而当输入信号很强时，控制电路进行控制，使接收机的增益减小。

  5. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 12.1 自动增益控制(AGC) 图12.1.3 延迟式AGC原理电路 在二极管上加有一负电压（由负电源分压获得），称为延迟电压。

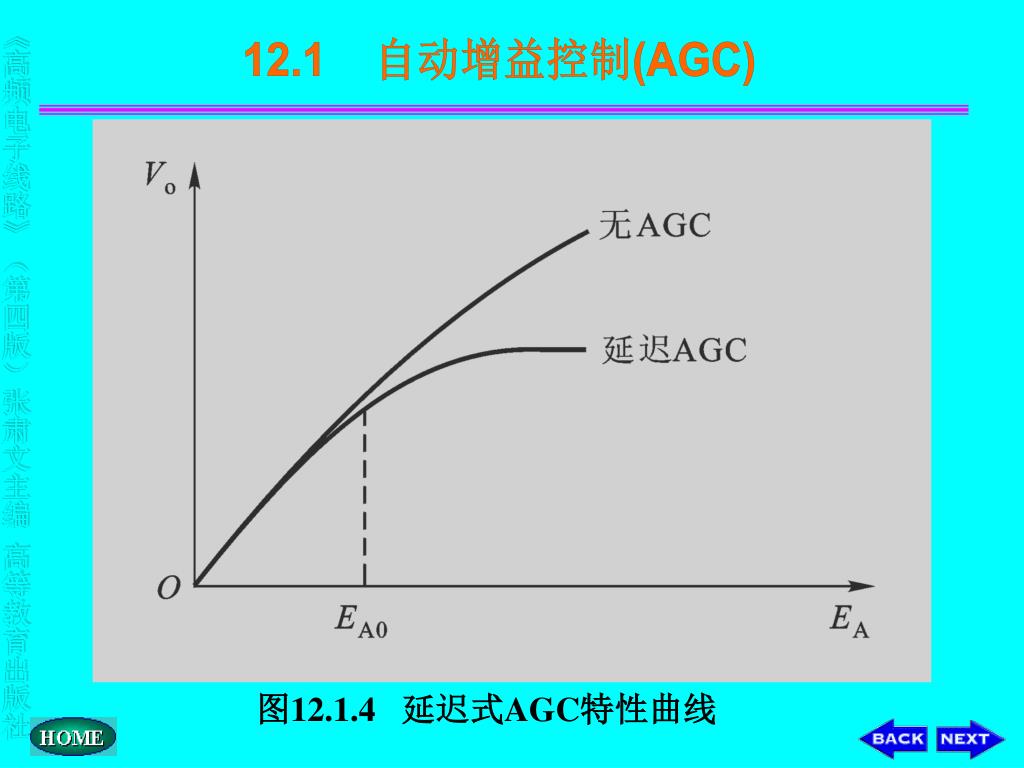

  6. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 12.1 自动增益控制(AGC) 图12.1.4 延迟式AGC特性曲线

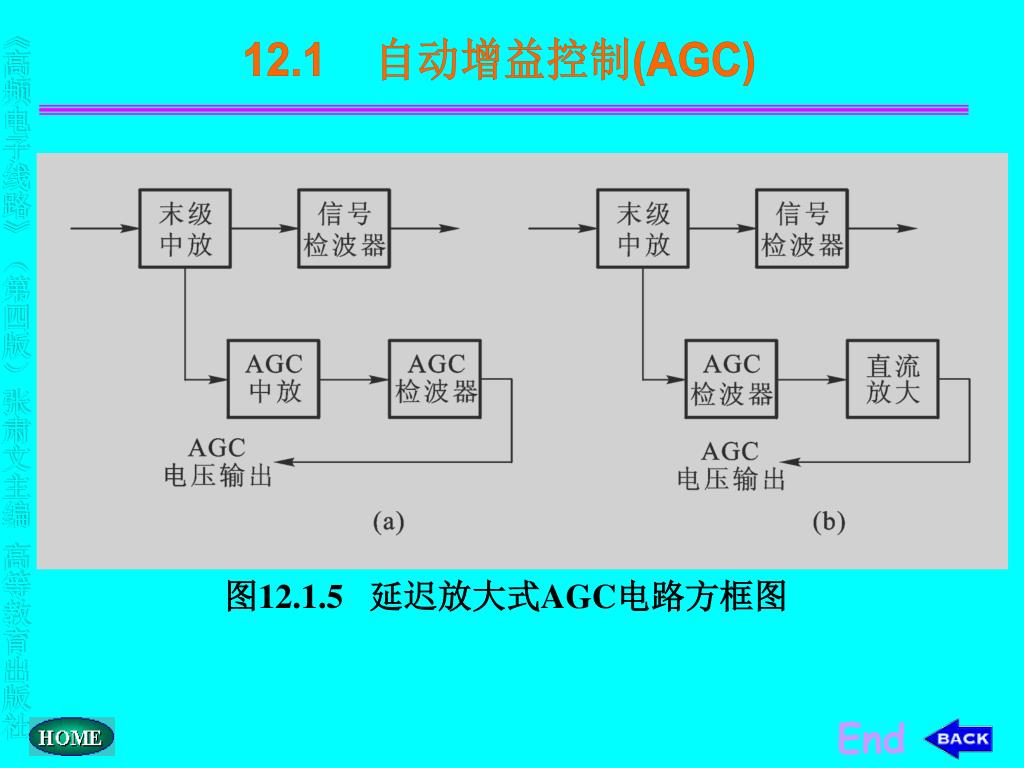

  7. 《高频电子线路》（第四版）张肃文主编 高等教育出版社 12.1 自动增益控制(AGC) 图12.1.5 延迟放大式AGC电路方框图 End
