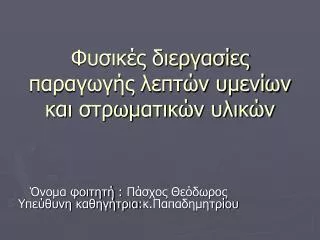

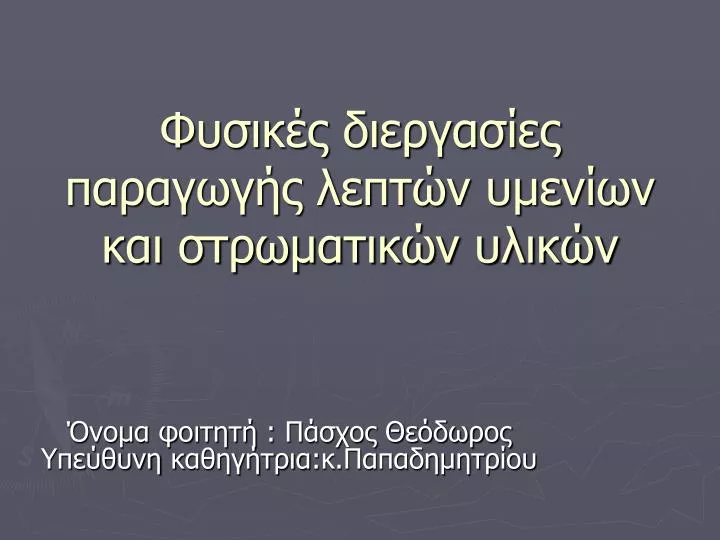

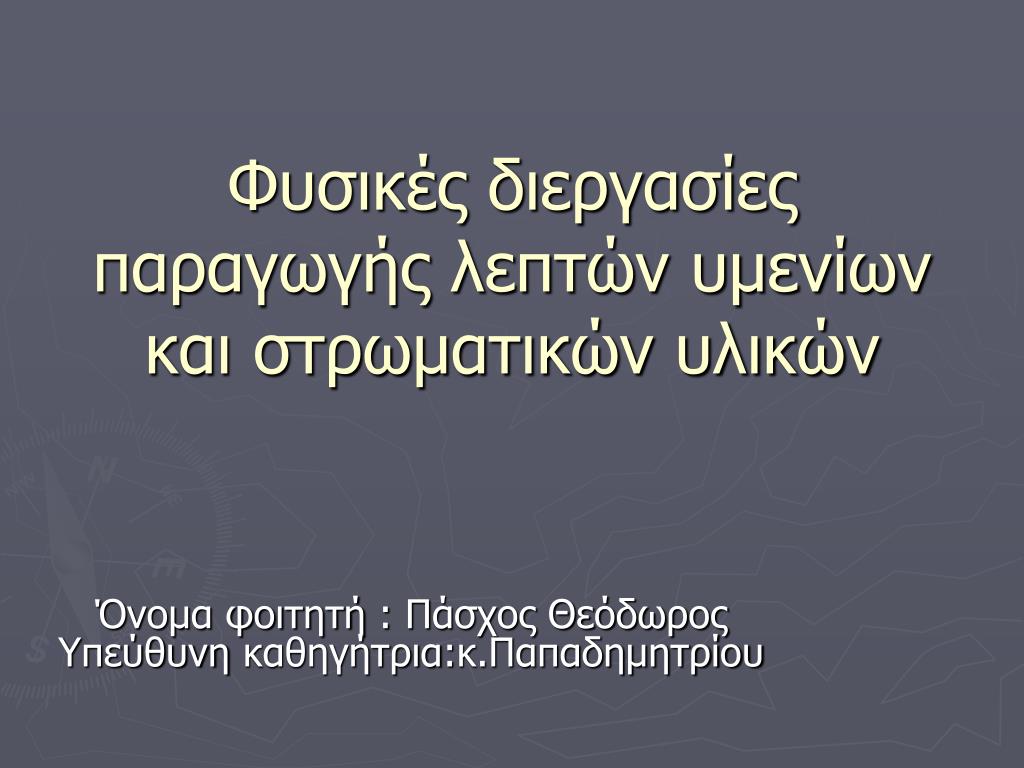

  1. Φυσικές διεργασίες παραγωγής λεπτών υμενίων και στρωματικών υλικών Όνομα φοιτητή : Πάσχος Θεόδωρος Υπεύθυνηκαθηγήτρια:κ.Παπαδημητρίου

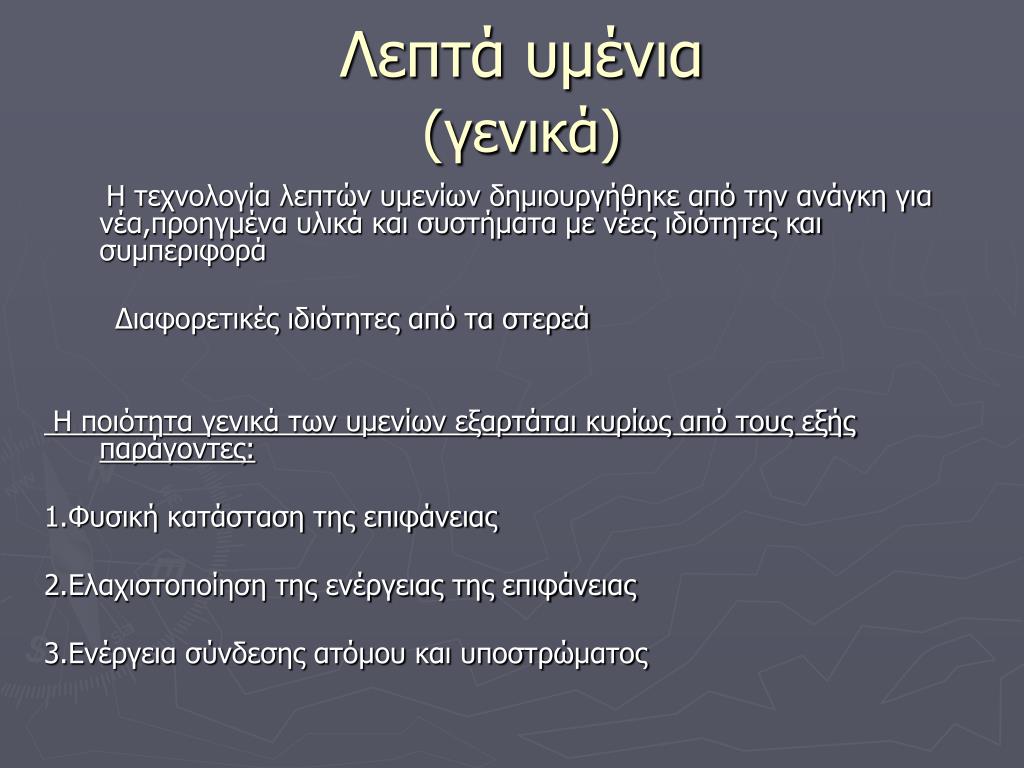

  2. Λεπτά υμένια (γενικά) Η τεχνολογία λεπτών υμενίων δημιουργήθηκε από την ανάγκη για νέα,προηγμένα υλικά και συστήματα με νέες ιδιότητες και συμπεριφορά Διαφορετικές ιδιότητες από τα στερεά Η ποιότητα γενικά των υμενίων εξαρτάται κυρίως από τους εξής παράγοντες: 1.Φυσική κατάσταση της επιφάνειας 2.Eλαχιστοποίηση της ενέργειας της επιφάνειας 3.Ενέργεια σύνδεσης ατόμου και υποστρώματος

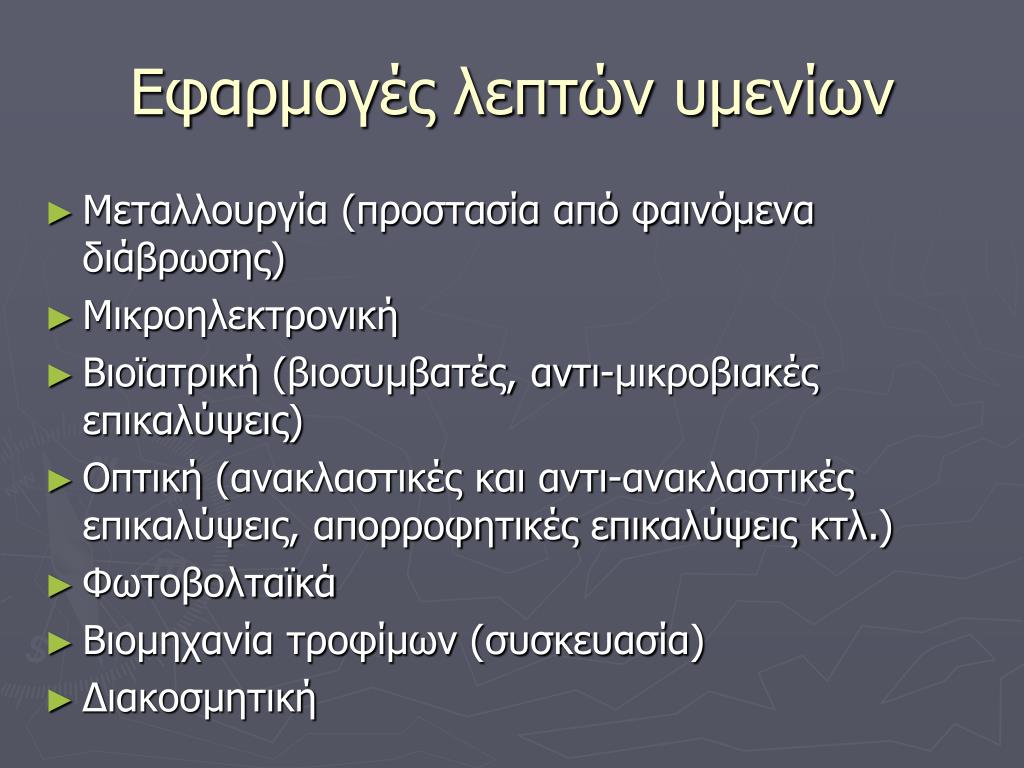

  3. Εφαρμογές λεπτών υμενίων • Μεταλλουργία (προστασία από φαινόμενα διάβρωσης) • Μικροηλεκτρονική • Βιοϊατρική (βιοσυμβατές, αντι-μικροβιακές επικαλύψεις) • Οπτική (ανακλαστικές και αντι-ανακλαστικές επικαλύψεις, απορροφητικές επικαλύψεις κτλ.) • Φωτοβολταϊκά • Βιομηχανία τροφίμων (συσκευασία) • Διακοσμητική

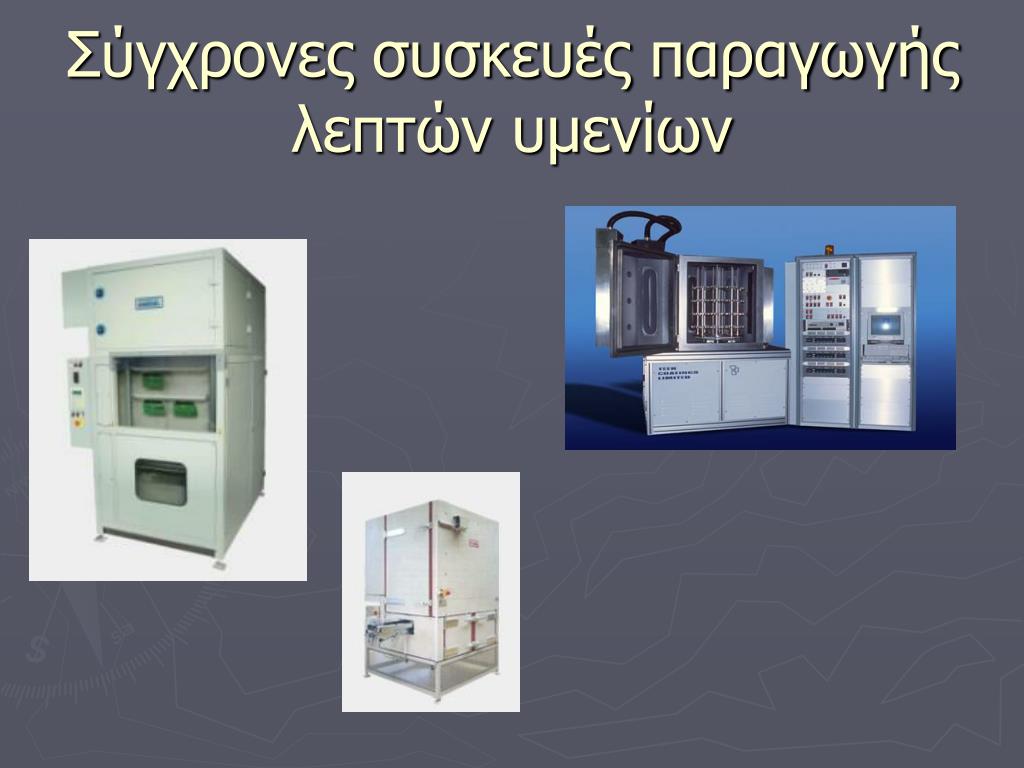

  4. Σύγχρονες συσκευές παραγωγής λεπτών υμενίων

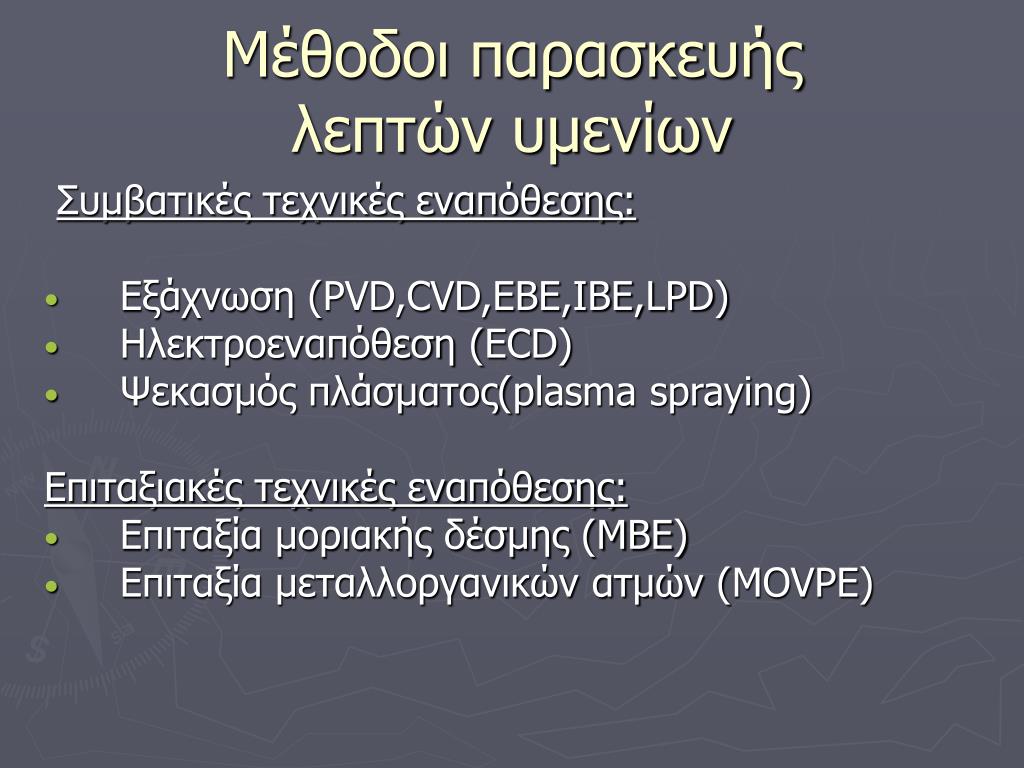

  5. Μέθοδοι παρασκευής λεπτών υμενίων Συμβατικές τεχνικές εναπόθεσης: • Εξάχνωση (PVD,CVD,EBE,IBE,LPD) • Ηλεκτροεναπόθεση (ECD) • Ψεκασμός πλάσματος(plasma spraying) Επιταξιακές τεχνικές εναπόθεσης: • Επιταξία μοριακής δέσμης (ΜΒΕ) • Επιταξία μεταλλοργανικών ατμών (MOVPE)

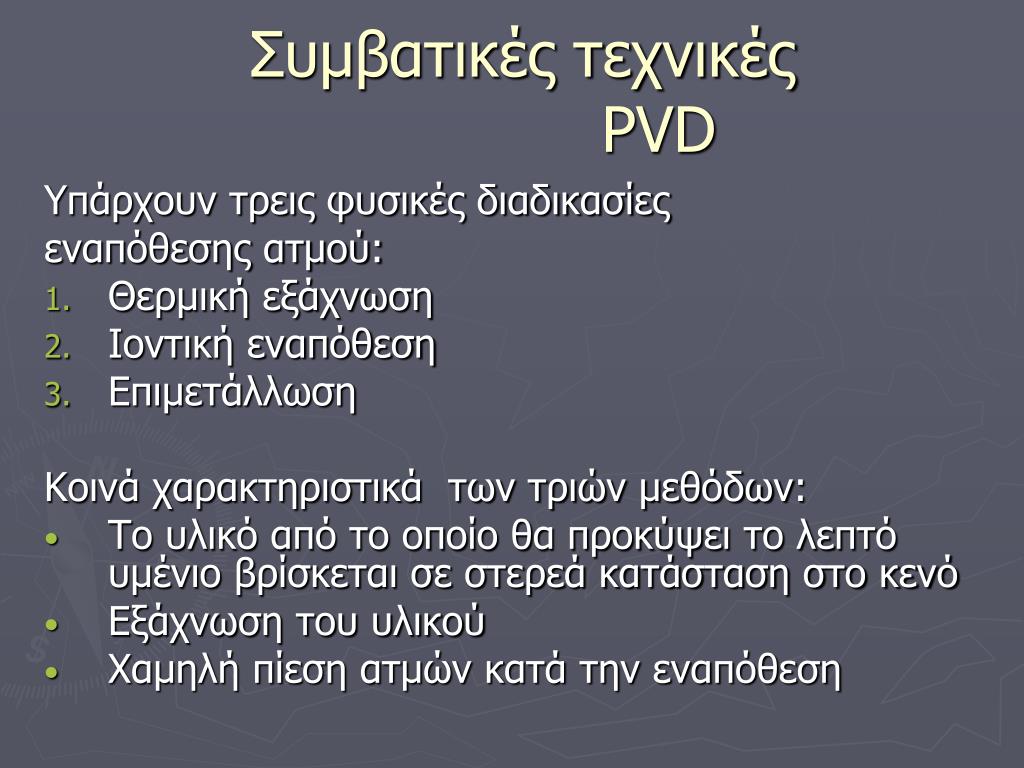

  6. Συμβατικές τεχνικέςPVD Υπάρχουν τρεις φυσικές διαδικασίες εναπόθεσης ατμού: • Θερμική εξάχνωση • Ιοντική εναπόθεση • Επιμετάλλωση Κοινά χαρακτηριστικά των τριών μεθόδων: • Το υλικό από το οποίο θα προκύψει το λεπτό υμένιο βρίσκεται σε στερεά κατάσταση στο κενό • Εξάχνωση του υλικού • Χαμηλή πίεση ατμών κατά την εναπόθεση

  7. Συμβατικές τεχνικέςΠαραλλαγές της βασικής τεχνολογίας απόθεσης ατμού • Επιλογή ενός στόχου(thin films,coatings) • Επιλογή διαφορετικών στόχων(multilayered structures) • Επιλογή φέροντος αερίου(carrier gas)

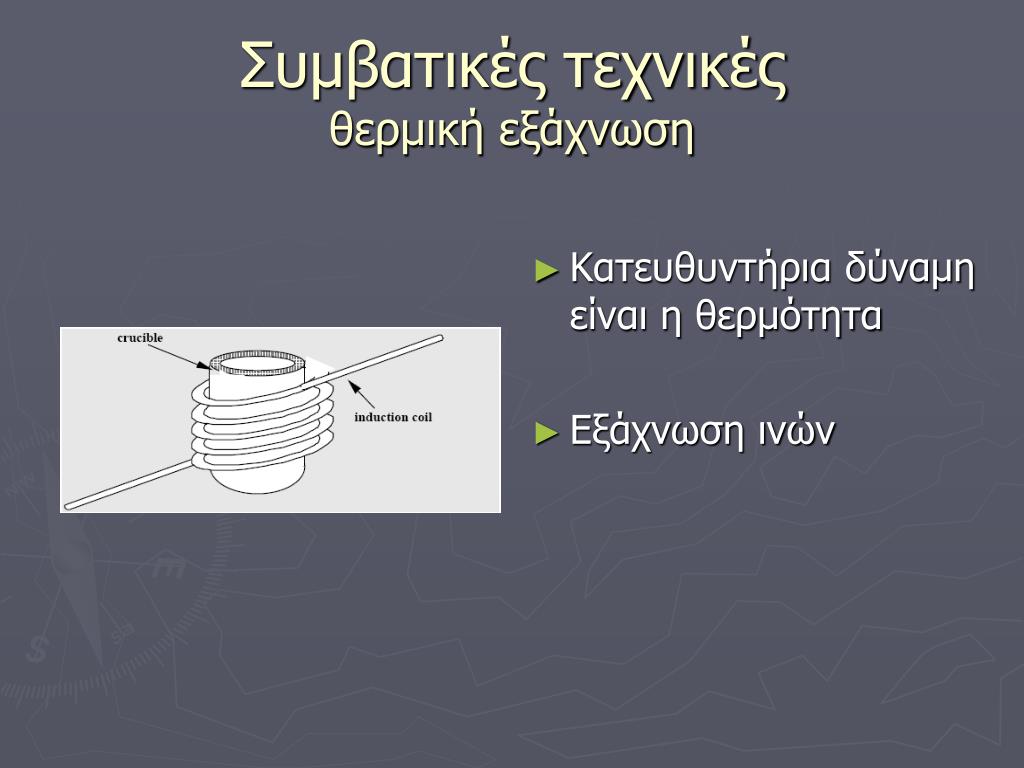

  8. Συμβατικές τεχνικές θερμική εξάχνωση • Κατευθυντήρια δύναμη είναι η θερμότητα • Εξάχνωση ινών

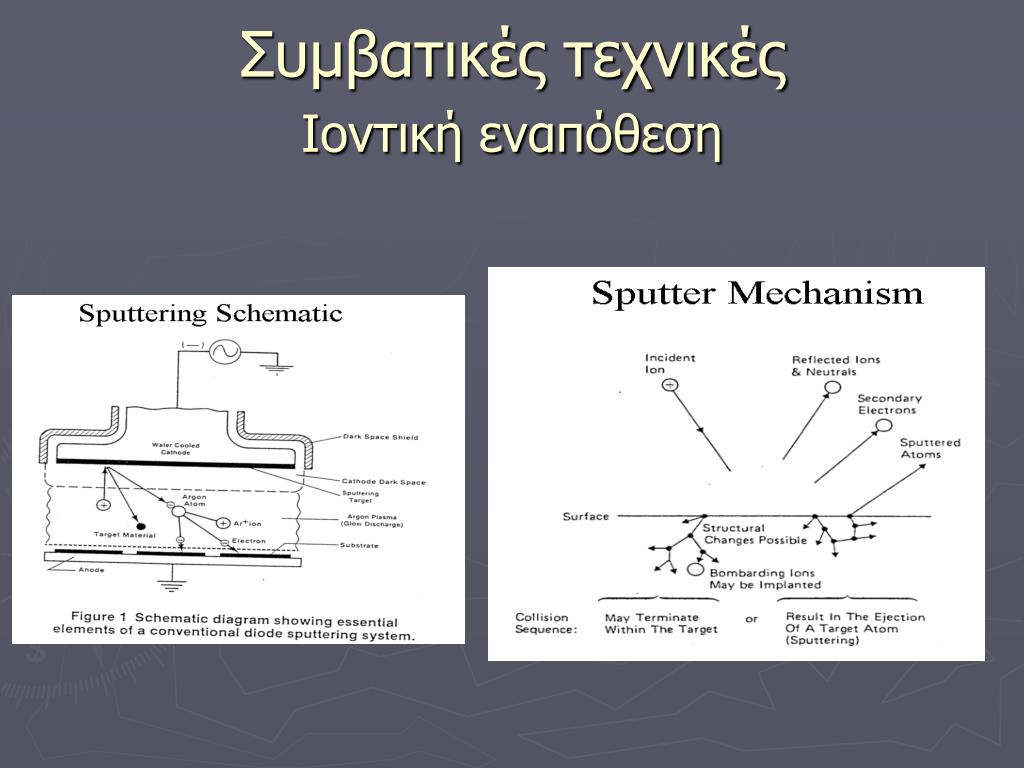

  9. Συμβατικές τεχνικές Ιοντική εναπόθεση

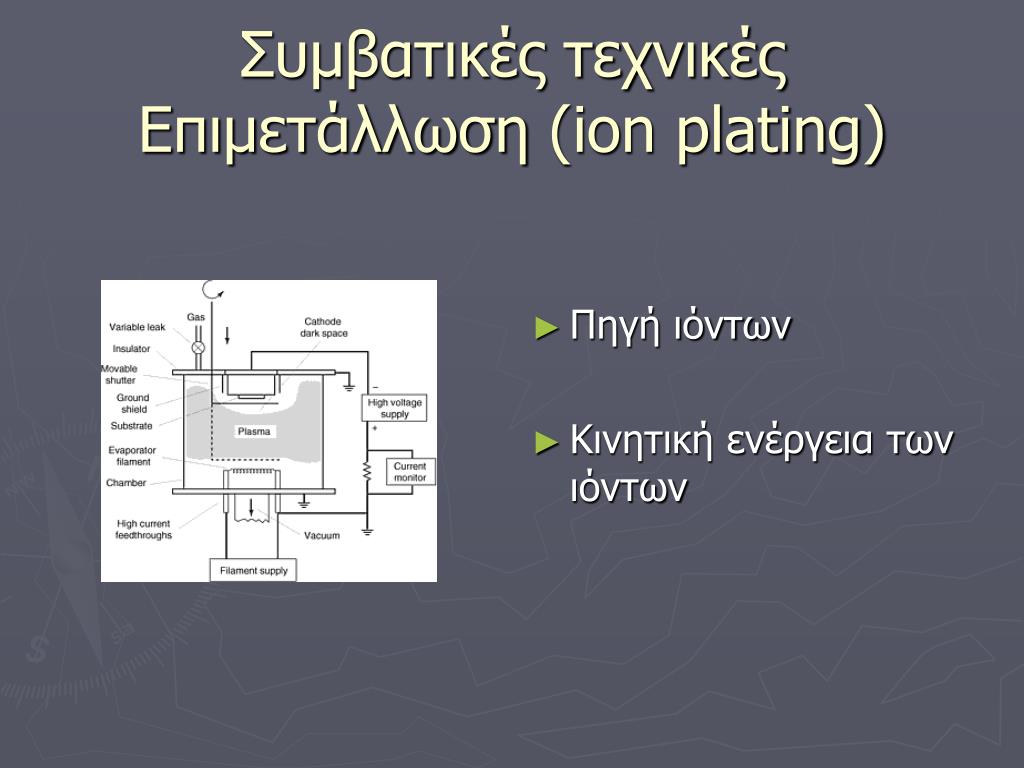

  10. Συμβατικές τεχνικές Επιμετάλλωση (ion plating) • Πηγή ιόντων • Κινητική ενέργεια των ιόντων

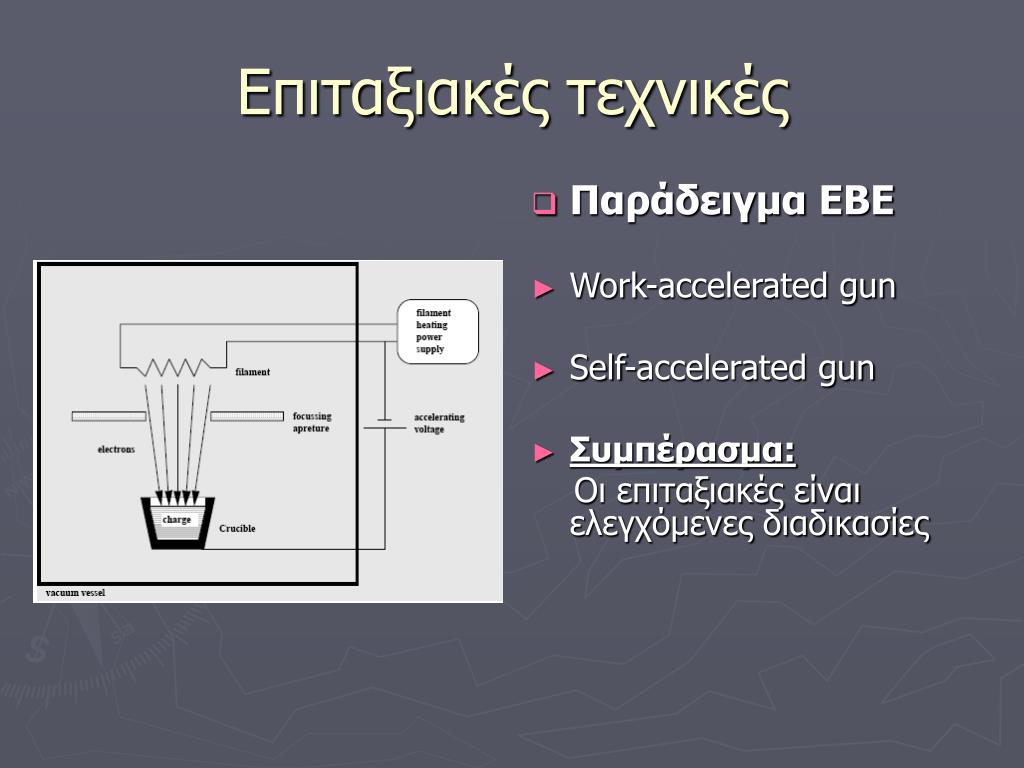

  11. Επιταξιακές τεχνικές • Παράδειγμα EΒΕ • Work-accelerated gun • Self-accelerated gun • Συμπέρασμα: Οι επιταξιακές είναι ελεγχόμενες διαδικασίες

  12. Επιταξιακές τεχνικές Τρόποι ανάπτυξης(Growth modes) • Growth process • Growth parameters • Layer thickness • Strained layers

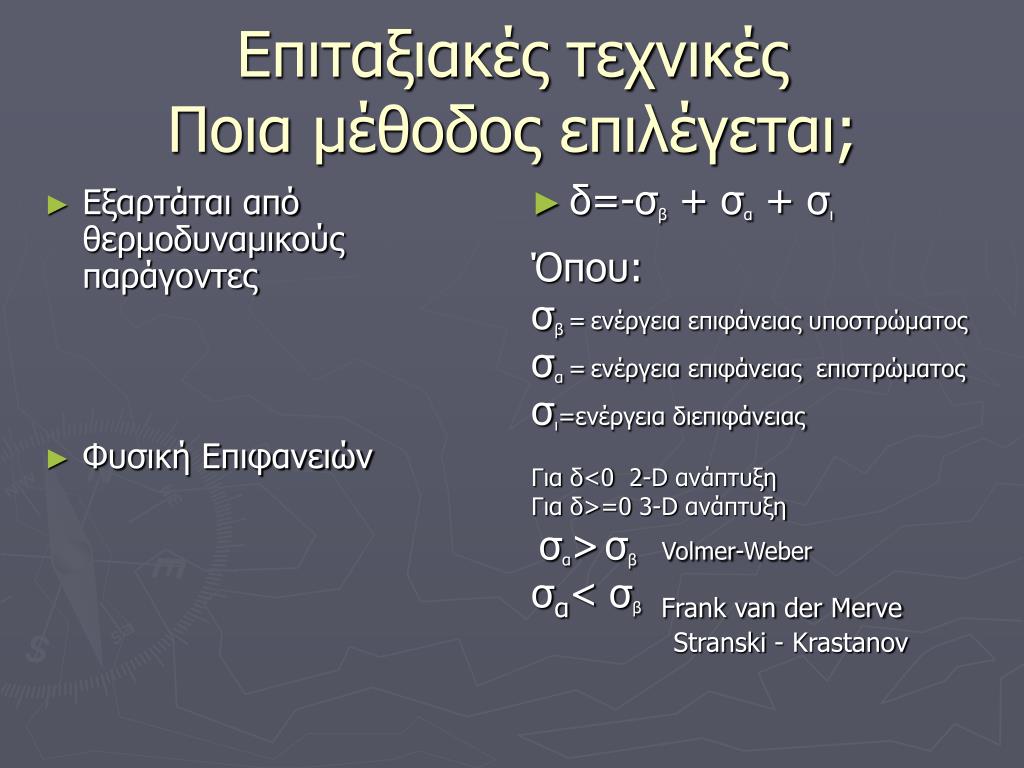

  13. Εξαρτάται από θερμοδυναμικούς παράγοντες Φυσική Επιφανειών δ=-σβ + σα+ σι Όπου: σβ=ενέργεια επιφάνειας υποστρώματος σα =ενέργεια επιφάνειας επιστρώματος σι=ενέργεια διεπιφάνειας Για δ<0 2-D ανάπτυξη Για δ>=0 3-D ανάπτυξη σα>σβ Volmer-Weber σα<σβ Frank van der Merve Stranski - Krastanov Επιταξιακές τεχνικές Ποια μέθοδος επιλέγεται;

  14. Επιταξιακές τεχνικές Παραδείγματα • Ανάπτυξη σε υπόστρωμα πυριτίου • Ανάπτυξη VW (κατά νησίδες) • Ανάπτυξη με διακλάδωση • Συμπαγής ανάπτυξη

  15. Επιταξιακές τεχνικές • ZnSe /(Zn,Cd)Se Βέλτιστη επίστρωση με επιλογή κατάλληλου υποστρώματος • Συμβατότητα υποστρώματος-επιστρώματος: ίδια κρυσταλλική δομή, ίδια σταθερά πλέγματος, ίδιες ηλεκτρονικές, θερμικές και μηχανικές ιδιότητες Εναλλακτική λύση είναι το GaAs ως υπόστρωμα

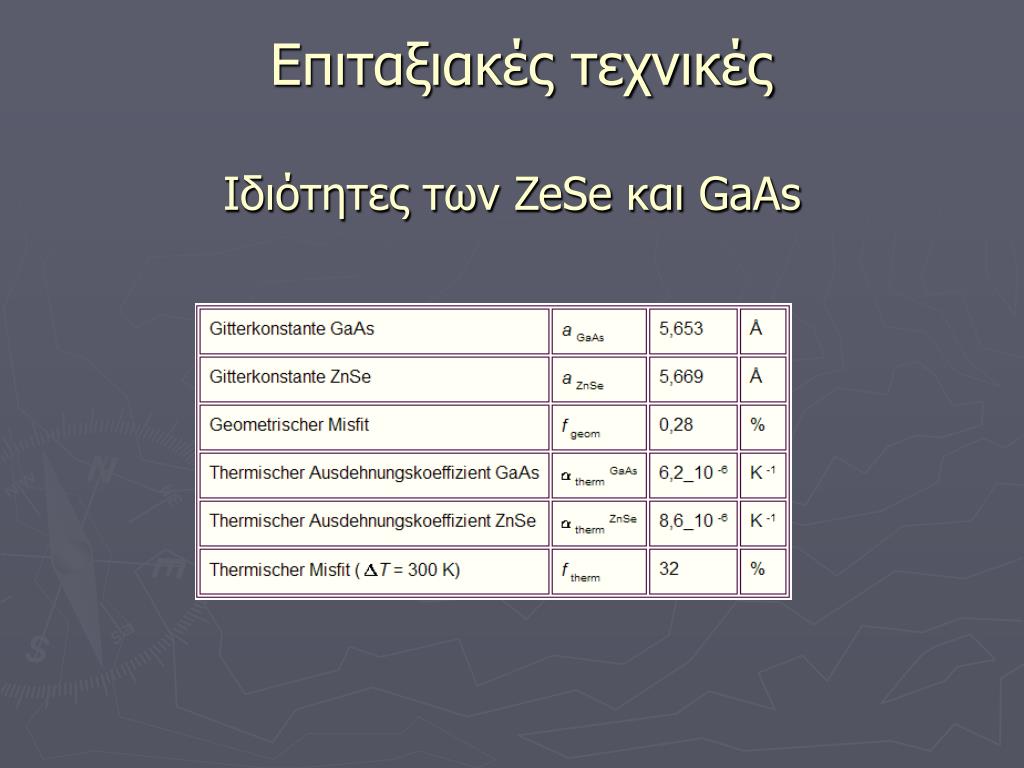

  16. Επιταξιακές τεχνικές Ιδιότητες των ZeSe και GaAs

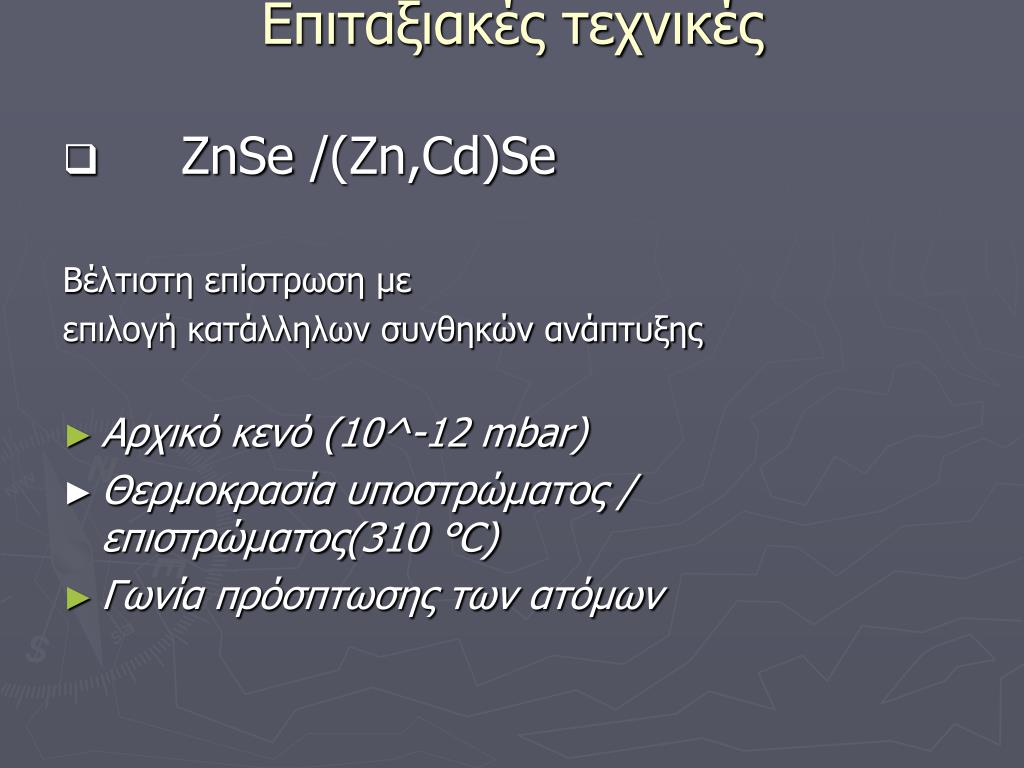

  17. Επιταξιακές τεχνικές • ZnSe /(Zn,Cd)Se Βέλτιστη επίστρωση με επιλογή κατάλληλων συνθηκών ανάπτυξης • Αρχικό κενό (10^-12 mbar) • Θερμοκρασία υποστρώματος / επιστρώματος(310 °C) • Γωνία πρόσπτωσης των ατόμων

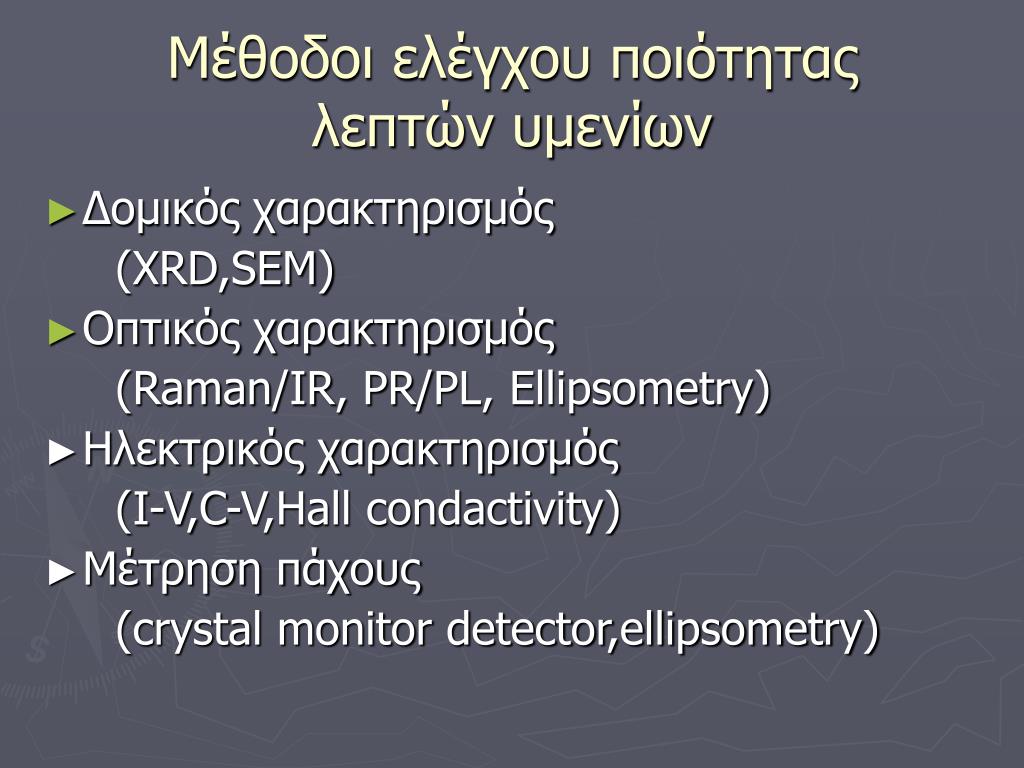

  18. Μέθοδοι ελέγχου ποιότητας λεπτών υμενίων • Δομικός χαρακτηρισμός (ΧRD,SEM) • Οπτικός χαρακτηρισμός (Raman/IR, PR/PL, Ellipsometry) • Ηλεκτρικός χαρακτηρισμός (I-V,C-V,Hall condactivity) • Μέτρηση πάχους (crystal monitor detector,ellipsometry)

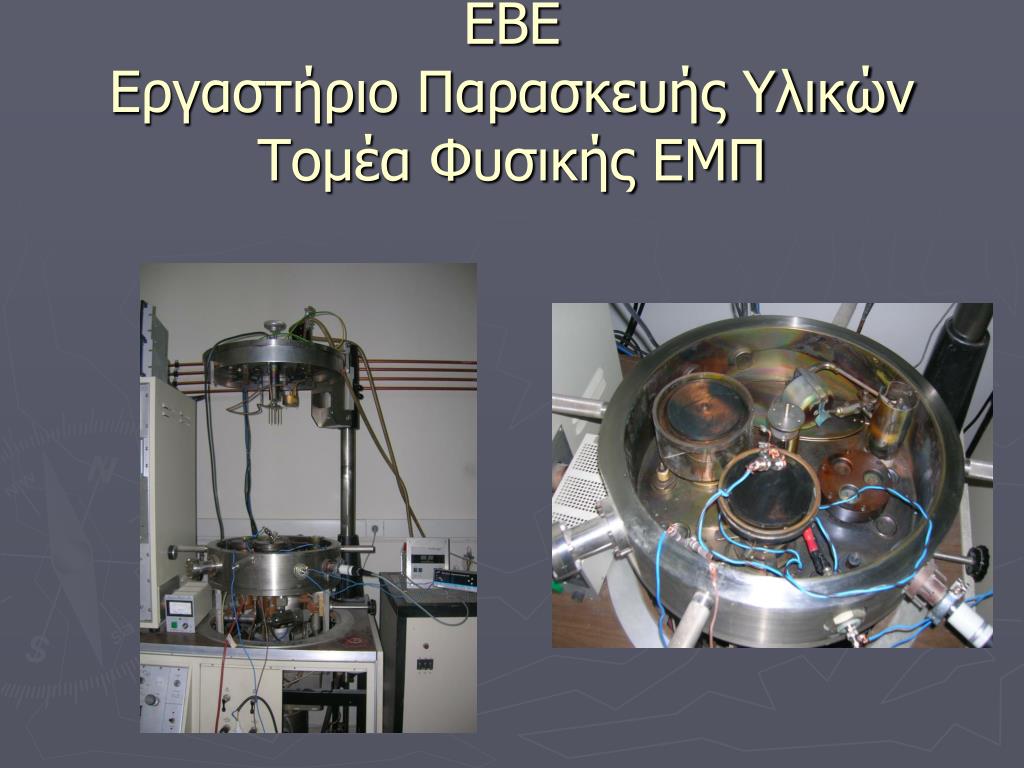

  19. ΕΒΕΕργαστήριο Παρασκευής ΥλικώνΤομέα Φυσικής ΕΜΠ

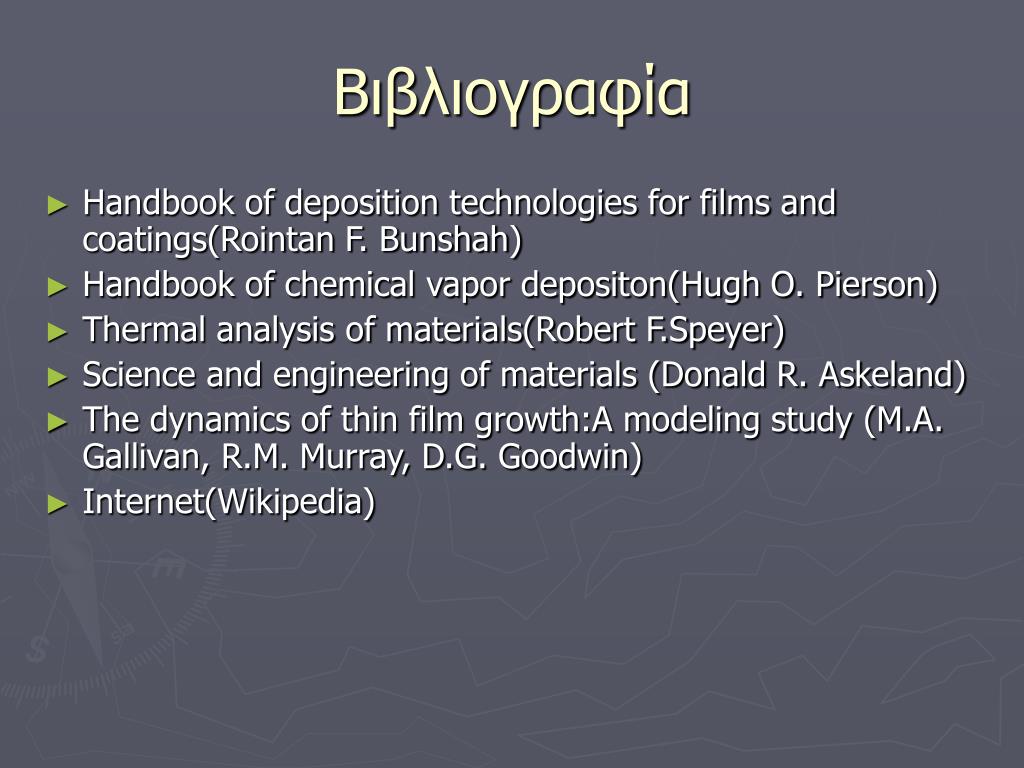

  20. Βιβλιογραφία • Handbook of deposition technologies for films and coatings(Rointan F. Bunshah) • Handbook of chemical vapor depositon(Hugh O. Pierson) • Thermal analysis of materials(Robert F.Speyer) • Science and engineering of materials (Donald R. Askeland) • The dynamics of thin film growth:A modeling study (M.A. Gallivan, R.M. Murray, D.G. Goodwin) • Internet(Wikipedia)
