第四章 高频调谐器

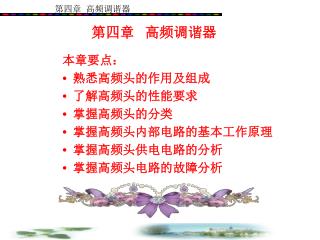

第四章 高频调谐器. 本章要点： • 熟悉高频头的作用及组成 • 了解高频头的性能要求 • 掌握高频头的分类 • 掌握高频头内部电路的基本工作原理 • 掌握高频头供电电路的分析 • 掌握高频头电路的故障分析. 高频伴音信号 f C. 伴音中频 f CI. 图像中频 f PI. 高频本振信号 f O. 高频图像信号 f P. 输入电路. 高 频放大器. 变频电路. 本 机振荡器. 高频头组成框图. 第一节 高频头. 一、高频头的作用 选频、放大、变频。 二、高频头的组成与工作过程

nirav
Download Presentation

第四章 高频调谐器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第四章 高频调谐器 本章要点： • 熟悉高频头的作用及组成 • 了解高频头的性能要求 • 掌握高频头的分类 • 掌握高频头内部电路的基本工作原理 • 掌握高频头供电电路的分析 • 掌握高频头电路的故障分析

  2. 高频伴音信号fC 伴音中频fCI 图像中频fPI 高频本振信号fO 高频图像信号fP 输入电路 高 频放大器 变频电路 本 机振荡器 高频头组成框图 第一节 高频头 一、高频头的作用 选频、放大、变频。 二、高频头的组成与工作过程 （1）高频头的组成：由输入电路、高频放大器、本机振荡器和变频器组成。

  3. （2）电路作用: 输入电路：选台； 高频放大器：放大接收电视信号，并进一步选频； 本振：产生一个比接收频道图像载频高38MHz的等幅信号； 变频器：将本振信号与接收频道的图像载频、伴音载频进行混频，得到固定的中频信号。 图像中频信号：fPI＝fo－fP＝38MHz 伴音中频信号：fCI＝fo－fc＝31.5MHz 色度中频信号：fSCI＝fo－fsc＝33.57MHz （1）频率范围与通频带要宽； （2）功率增益足够大； 三、高频头的主要性能要求 （3）噪声系数小 ； （4）要有良好的选择性； （5）具有较强的AGC控制能力。

  4. VHF高频头 第二节、高频头的类型 一、机械式高频头：有VHF高频头和UHF高频头两种。 调谐装置 结构：电路板和转鼓（由13个骨架构 成），每个骨架上有5个线圈。 调谐原理：改变各个谐振回路中的电感值，又称调电感式高频头。

  5. UHF高频头 IF输出 UHF TJT-2 UHF 地 天线 AGC +11.5V VHF VHF天线 V、U高频头连接图实现全频道接收 调谐装置 调谐原理：改变各个谐振回路中的电容值， 又称调电容式高频头。

  6. 二、电子调谐高频头 1.电子调谐高频头的类型与特点 （1）模拟电子调谐高频头 电压合成电子调谐高频头：调谐电路采用变容二极管，调节方便，U/V 一体化结构，电路简单，抑制邻频道干扰能力强，交扰调制小等，主要用于 CRT 模拟彩电。 频率合成电子调谐高频头：输入信号频率由标准晶体振荡器产生，选台方式为 PLL，功能齐全，性能可靠，主要用于 CRT 数字彩电。 （2）多媒体电子调谐高频头 输入信号频率由标准晶体振荡器产生，选台方式为 PLL（锁相环） ，有音视频输出功能，主要用于 LCD（液晶显示）彩电、DVD 刻录机和电脑板卡等场合。

  7. （3）数字电子调谐高频头 为数字视频设备主流产品，流行的标准有 DVB（欧洲） 、ATSC（美国）等，中国开发的GB20600—2006 标准已于 2006 年 8 月 18 日颁布实施。 总之，电子调谐高频头具有体积小，寿命长，可靠性高，可实现遥控和自动搜索选台等优点。

  8. BUBTBH AGCBLAFTBM IF IF BM AFT BT BH BL AGC BU （a）TDQ-2 （b）TDQ-3 电子调谐器外形图

  9. VHF本振 UHF 中放 VHF 混频 V单元 IF VHF高放 40~300MHz复合带通 RF S UHF混频 450MHz复合带通 VHF高放 U单元 VHF本振 2、电压合成式电子调谐器的调谐原理 （1）电路结构框图： 演 示 图4.3 电调谐高频头内部方框图

  10. （2）高频头的基本框图与端口功能

  11. － + Cj/pF 18 VD 变容二极管的符号与变容曲线 － + 3 VD/V -3 -30 （3）变容原理： 变容二极管的结电容Cj与所加电压VD有如下关系：

  12. W VD （4）调谐工作过程 在电子调谐器中，各谐振回路中均接有一变容二极管。 上图中： 实际电路中，调谐器的输入回路，高放的双调谐回路，本振回路都要加一个变容二极管，各变容二极管上的电压均来自同一调谐电压。

  13. （5）切换电路原理 在VHF段，变容二极管的容量变化不能覆盖整个频段。因此，将VHF频段分为两个频段，即VL段（1~5频道）和VH频段（6 ~12频道）。 以TDQ-3中电路为例说明： VD是变容二极管； 上图中： L1和L2是谐振回路电感； D是开关管； C1和C2容量大，在分析时可视为短路； BL是L段工作电压，BH是H段工作电压。

  14. 故： 接收L段时：让BL=12V，BH=0V；此时电路等效 为L1、L2和VD串接（开关管D开路） 12V 0V

  15. 故： 接收BH段时：让BL=0V，BH=12V；此时开关管D短路， 电路等效为VD和L1串接。 0V 12V 频段切换的实质是控制开关二极管的导通或截止，从而使调谐回路的电感量出现“跳变”，使调谐器工作由一个频段切换到一个频段。

  16. TDQ-3B6S-C 高频调谐器实物图：

  17. TDQ-2内部 结 构：

  18. （6）实际频段切换电路 图4.6 VHF频段切换电路原理图

  19. BUBTBH AGCBLAFTBM IF IF BM AFT BT BH BL AGC BU （a）TDQ-2 （b）TDQ-3 电子调谐器外形图 （6）电压合成式电子调谐器类型： TDQ-1型：内部采用常规小型引线元件，体积较大； TDQ-2型：在UHF部分实现了薄型化设计； TDQ-3型：在VHF部分采用了集成电路，体积小。

  20. 三、电调谐器各引出脚的功能 TDQ-3管脚及参考电压

  21. TDQ-2管脚及参考电压 注：BS=30V时，接收L段； BS=0V为时接收H段。

  22. 频段工作电压： BL BH BU VL频段：12V 0V 0V VH频段：0V 12V 0V U频段：0V 0V 12V
