基本電學 I

基本電學 I. 第二章 電阻 2-1 電阻與電導 2-2 色碼電阻器 2-3 常用電阻器 2-4 歐姆定律 2-5 電阻溫度係數 2-6 焦耳定律. 電阻與電導. 2-1. 1. 電阻與電阻係數 國際標準單位 SI 制而言，截面積斜體， A 的單位為平方公尺 (m 2 ) ，長度 ℓ 的 單位為公尺 (m) ，電阻係數 ρ 的單位為歐姆 - 公尺 (Ω-m) 。. 圖 2-1 影響電阻的長度及截面積. 電阻與電導. 2-1.

niran
Download Presentation

基本電學 I

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

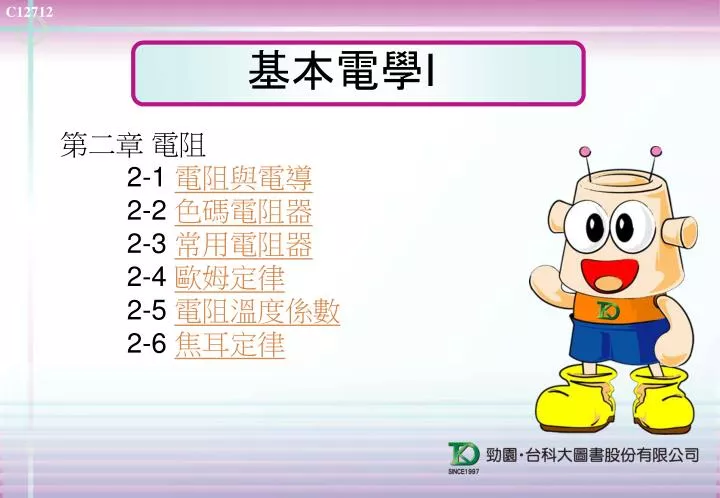

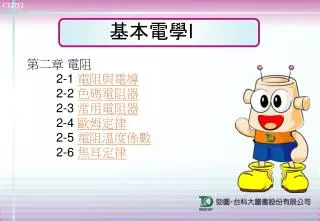

  1. 基本電學I 第二章 電阻 2-1 電阻與電導 2-2 色碼電阻器 2-3 常用電阻器 2-4 歐姆定律 2-5 電阻溫度係數 2-6 焦耳定律

  2. 電阻與電導 2-1 1.電阻與電阻係數 國際標準單位 SI 制而言，截面積斜體，A 的單位為平方公尺(m2)，長度 ℓ 的 單位為公尺(m)，電阻係數ρ的單位為歐姆-公尺(Ω-m)。 圖2-1 影響電阻的長度及截面積

  3. 電阻與電導 2-1 英制單位，其線徑單位為 mil (密爾)，截面積單位為 cmil (圓密爾 circular mil)。 圖2-2

  4. 電阻與電導 2-1 2.電導與電導係數

  5. 色碼電阻器 2-2 　　　註：三環式，沒有第4環 　　　　　表示其誤差均為±20% 表2-4　三環式和四環式電阻標示

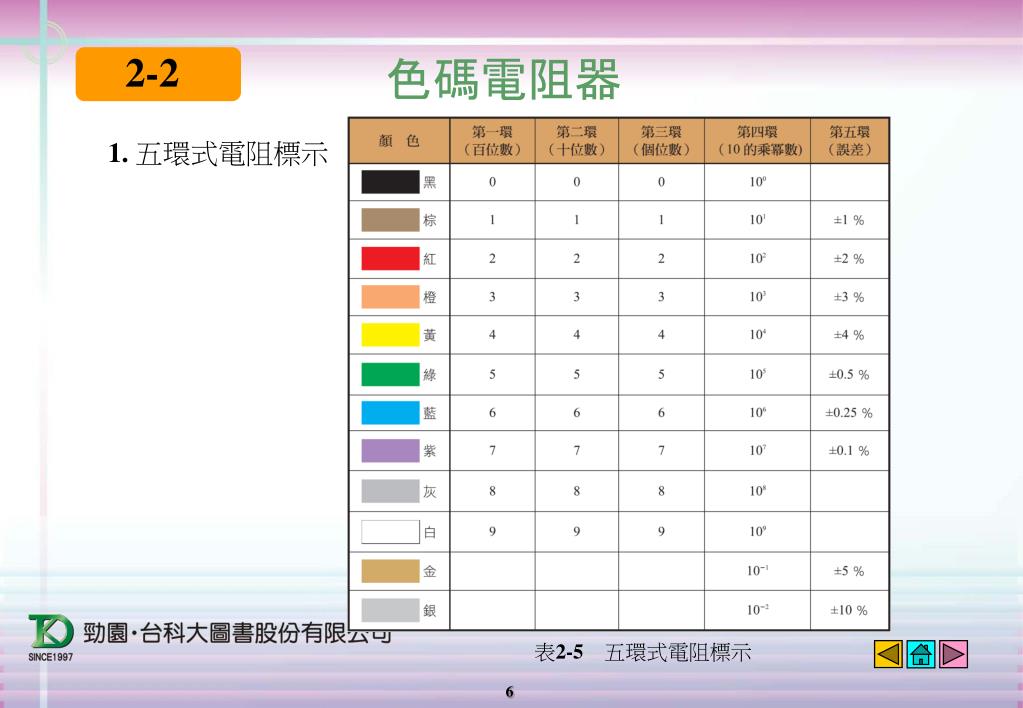

  6. 色碼電阻器 2-2 1.五環式電阻標示 表2-5五環式電阻標示

  7. 常用電阻器 2-3 1. 一般電阻器固定電阻器(fixed resistor) 電阻的規格 (1)電阻值 (2)額定功率 (3)誤差值 (4)材質 (5)工作方式 (a)固定電阻器符號 (b)實體圖 圖2-5各種常用的固定電阻器

  8. 常用電阻器 2-3 2. 可變電阻器 (b)內部結構 (a)可變電阻器符號 (c)實體圖

  9. 常用電阻器 2-3 3.特殊電阻器 圖2-9　各種特殊電阻器

  10. 歐姆定律 2-4 (a)電壓較小時 (b)電壓較大時 (c)電壓最大時 公式： (d)等效電路 (e)E-I關係曲線 圖2-10　 歐姆定律實驗(一)：電阻不變時，所加電壓愈大，電流愈大

  11. 電阻溫度係數 2-5 　　　　　　　　　　　　　以實際電阻與溫度值代入左式，得 以銅為例代入，得 (b)負溫度係數的R-t關係曲線 (a)正溫度係數的 R-t關係曲線 圖2-13　電阻與溫度的關係

  12. 電阻溫度係數 2-5 (1)求0℃的電阻溫度係數α0： (2)求任何溫度的電阻之溫度係數αt：

  13. 焦耳定律 2-6 (1)卡(Calorie卡路里，簡稱卡Cal)：是一種公制熱量單位。 (2)1 Btu(British Thermal Unit，英熱單位)：是一種英制熱量單位。 m：表示物質的質量 s：表示比熱，水的 s= 1 ∆T：表示溫升 H = KI 2RT（焦耳或卡)
