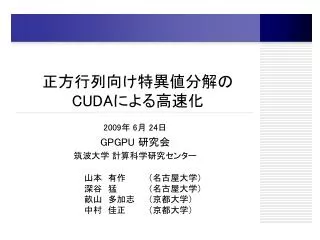

正方行列向け特異値分解のCUDAによる高速化 2009年 6月 24日 GPGPU 研究会 筑波大学 計算科学研究センター 山本 有作 （名古屋大学） 深谷 猛 （名古屋大学） 畝山 多加志 （京都大学） 中村 佳正 （京都大学）
単純計算ではCPUの数十倍の性能 • CPUを上回る性能向上 • 開発環境の整備 NVIDIA GeForce8800 GTX （単精度演算：345.6GFLOPS） CUDAの利用例：行列計算，重力多体計算，分子軌道計算，流体計算など • 2006年にNVIDIA社が発表 • C/C++の拡張によりGPGPUのプログラミングが可能 • GPU向けにチューニング済みのライブラリ（BLAS，FFT） （Cf. http://www.nvidia.co.jp/object/cuda_home_jp.html） 研究背景 ◆ GPGPU （General Purpose GPU） 一般の科学技術計算へのGPUの利用 ◆ CUDA （Compute Unified Device Architecture） GPGPUのための統合開発環境
A： n×n密行列 • U： n×n直交行列 • S： n×n対角行列 • V： n×n直交行列 研究目的 ◆ 正方行列の特異値分解 （応用分野：画像処理，情報検索，主成分分析など） ◆ 研究目的 CUDAによる正方行列の特異値分解計算の高速化 • 実装コストと汎用性の考慮 • GPUに適したアルゴリズムを選択 • 性能評価と課題の発見 • ※ GPUを使う部分の計算は単精度で行う
発表の流れ • 研究背景と目的 • 高速化の方針 • アルゴリズムの選択 • 実装の概要 • 性能評価 • 終わりに
◆ CUBLASの利用 • CUDAで提供されているBLAS（Basic Linear Algebra Subprograms） • 標準のC言語のプログラム中で利用可能 （gccでコンパイル可能） • 限られた基本演算（行列ベクトル積，行列乗算など）のみ • GPU向けにチューニング済み 今回はできるだけCUBLASを使って高速化を行う CUDAによる行列計算の高速化 ◆ GPU向けにプログラムの移植 • 拡張されたC言語でコーディングして，nvccでコンパイル • 自由度の高いプログラミングが可能 • GPUの性能を十分に引き出すには様々なチューニングが必要 （スレッド数，条件分岐，メモリアクセスの連続性など）
メインメモリ (1)Set Data PCI-Express (3)Get Data ◆ 性能 GPU用メモリ (2)SGEMM etc. （GFLOPS） ※転送時間は含んでいない SGEMV（行列ベクトル積） GPU × ＝ グラフィックボード SGEMM（行列乗算） × ＝ SGEMMの有効利用 （Size） GeForce8800 GTX & CUBLAS ver. 1.0 CUBLASの特徴 ◆ 仕様の特徴 • ユーザー自身がデータ転送を制御 • ボードのデータはプログラム終了まで保持 メモリ配置の工夫によるデータ転送コストの削減
B A 特異値分解計算の特徴 ◆ 計算手順と特徴 (a) 二重対角化： • U1, V1：直交行列， B：下二重対角行列 • 大半がBLASルーチンにより計算可能 • 演算量：O(n3) (b) 二重対角行列の特異値分解： • 様々なアルゴリズム（QR法，分割統治法，MR3，I-SVDなど） • 丸め誤差の影響を受けやすい • 演算量： O(n2) ～ O(n3) (c) 逆変換： • 大半がBLASルーチンにより計算可能 • 演算量：O(n3)
Core2 Duo (1.86GHz) & Intel MKL ver. 8.1 (n) ◆ GPUを使う効果とコスト • 二重対角化と逆変換 ： 少ない実装コストで大きな効果が期待できる • 大半がBLASルーチンで計算可能 ⇒ CUBLASの利用が可能 • 計算時間全体に占める割合が大きい ⇒高速化の効果が高い • Bの特異値分解 ： 実装コストは大きいが効果は小さい可能性が高い • 様々なアルゴリズムが存在 ⇒ 各々について検討が必要 • 複雑な演算パターン ⇒ プログラムの移植が必要 ⇒ チューニングコスト大 • 丸め誤差の影響を受けやすい ⇒ 単精度演算に適していない 特異値分解計算の特徴 ◆ 計算時間の内訳
高速化の方針 ◆ GPUの使い方 • できるだけCUBLASを使う • SGEMMをできるだけ利用する • メインメモリとGPU用メモリ間のデータ通信コストを抑える • GPU向けのプログラムの移植は最小限にする ◆ 特異値分解の計算 • 二重対角化と逆変換の計算にはGPUを利用する • Bの特異値分解の計算はCPUのみで行う
I － ・・・ A B 鏡像変換 ： ◆ 逆変換 に対して 従来法 ◆ 鏡像変換による二重対角化
：行列ベクトル積 （SGEMV） ：rank-1 更新 （SGER） 従来法の特徴 ◆ 二重対角化 • 計算の逐次性 • 鏡像変換の作成には直前のAの情報（ベクトル1本分）が必要 • 鏡像変換の作成のための通信コスト • 鏡像変換の作成はBLASルーチンのみで行えない（CPUで行う必要がある） • 鏡像変換の作用ごとに2回の通信（Aの情報の取得，鏡像変換の転送） • 通信するデータ量はベクトル1本分程度 • 鏡像変換の作用はSGEMVが中心 CUBLASによる高速化の効果があまり期待できないのでは・・・？
C C B A Bischofの手法 ◆ 二段階の二重対角化 (a-1) 下三角帯行列化： • U11, V11：直交行列， C：半帯幅がLの下三角帯行列 • 大部分を行列乗算により計算可能 • 演算量： 8n3/ 3 （ただし n ≫ L ） (a-2) 村田法： • U12, V12：直交行列， B：下二重対角行列 • 演算量：8n2L (b) 二重対角行列の特異値分解： (c-1) 村田法の逆変換： • 演算量：4n3 (c-2) 帯行列化の逆変換： • 演算量：4n3
ブロック鏡像変換 ： ・・・ C A I － Bischofの手法 ◆ ブロック鏡像変換による下三角帯行列化
C ・・・ ・・・ Bischofの手法 ◆ 村田法による帯行列の二重対角化 サイズの小さい鏡像変換によるbulge-chasing • 第1列の二重対角化 • 第2列の二重対角化 ・・・
◆ 逆変換 • 演算量が従来法の2倍に増加 逆変換のコストの増加の影響は・・・？ Bischofの特徴 ◆ 二重対角化 • 二重対角化の大部分は帯行列化 • 帯行列化の演算はSGEMMが中心 • ブロック鏡像変換の作成のための通信コスト • 一回の通信量の増加（ベクトル→行列） • 通信回数の減少 （1/L） • 村田法にCUBLASを使っても効果が乏しい • 鏡像変換のサイズが小さい • 演算はSGEMVが中心 二重対角化全体としてはCUBLASを効果的に使えるのでは・・・？
段々とサイズを変化させてSGEMM，SGEMVを実行 ◆ 両手法の性能予測 各ステップの演算量と演算の種類から時間を予測 予測時間 (sec) • n = 5120 • L = 64 • SGEMV : 3.54 GFLOPS • SGEMM : 95.20 GFLOPS • 村田法はCPUでの実際の実行時間 演算量の合計 （FLOPS） 実行時間の合計 性能予測による比較 ◆ CUBLASの性能測定 （ブロック）鏡像変換の作用では，段々と行列のサイズが小さくなる Bischofの手法の方が効果が期待できる
Bischofの手法の実装 ◆ GPUを利用する部分 (a-1) 下三角帯行列化 CPU CUBLAS (a-2) 村田法 GPU向けに移植 (nvcc) (b) 二重対角行列の特異値分解 CPU (c-1) 村田法の逆変換 CPU CUBLAS (c-2) 帯行列化の逆変換 CUBLAS
＝ ＝ SGEMM 下三角帯行列化 CPU GPU
SGEMM ※ Vも同様にして計算 帯行列化の逆変換 CPU GPU
SGEMM SGEMM ・・・ ・・・ SGEMM SGEMMの性能が出るサイズに合成 ※ Vも同様にして計算 村田法の逆変換 CPU GPU
更新範囲が重ならない ・・・ ◆ GPU上での並列計算方法 （GeForce8800 GTX） ・・・ • 16個のMPでbulge-chasingをパイプライン式に並列実行 • MP内の8個のSPで鏡像変換の作用を並列計算（MP内の共有メモリを利用） GPUへの村田法の移植 ◆ bulge-chasingのパイプライン式並列化 • 第1列の二重対角化 • 第2列の二重対角化
C C B B ブロック鏡像変換の作成 CUBLAS ブロック鏡像変換の作用 鏡像変換の作成・作用 特異値分解 鏡像変換の合成 合成結果の作用 CUBLAS U2 A A U2 V2 U V Q Q H V2 V’ V U U’ H ブロック鏡像変換の作用 CUBLAS 特異値分解計算の全体の様子 CPU GPU
評価方法 ◆ 評価問題 • [-0.5 , 0.5]の乱数を要素とするn×nの正方行列の特異値分解 • n = 1280, 2560, 3840, 5120 ◆ 手法 • 二重対角行列の特異値分解は全てI-SVDの倍精度計算で行う • 二重対角化と逆変換の計算法は以下の通り（全て単精度で行う） • 従来法（LAPACKのルーチン）をCPUのみで実行 • Bischofの手法（自作プログラム）をCPUのみで実行 • Bischofの手法（自作プログラム）をCPUとGPUで実行 ※ Bischofの手法における半帯幅Lは32, 64, 128 ◆ 実行環境 • CPU： Intel Core2 Duo (1.86GHz), Intel MKL ver. 8.1, gcc オプション -O3 • GPU： NVIDIA GeForce8800 GTX, CUBLAS ver. 1.0, nvcc ver. 1.0
2.9倍の高速化 二重対角化と逆変換の評価 ◆ n=1280 実行時間 (sec) CPU（2コア） CPU（1コア） & GPU
1.9倍の高速化 特異分解計算全体の評価 ◆ n=1280 実行時間 (sec) CPU（2コア） CPU（1コア） & GPU
7.0倍の高速化 二重対角化と逆変換の評価 ◆ n=5120 実行時間 (sec) CPU（2コア） CPU（1コア） & GPU
4.2倍の高速化 特異分解計算全体の評価 ◆ n=5120 実行時間 (sec) CPU（2コア） CPU（1コア） & GPU
Bischofの手法のステップごとの評価 ◆ L=64の場合 Speedup (n) Speedup = CPU (2コア)での実行時間 / CPU (1コア) & GPUでの実行時間
性能予測の評価 時間 (sec) n = 5120 , L = 64 村田法はCPU 予測 実際 • 予測性能は実際の性能の上限を見積もっている • 従来法の予測性能 ＜ Bischofの手法の実際の性能 Bischofの手法の選択は適切であったと言える
精度評価 n n
◆ 今後の課題 • CPUとGPUの仕事の分担のさらなる効率化 • 適切な半帯幅の決定方法 • 村田法の高速化 • 最新バージョンのCUDAや他のアクセラレータを用いた性能評価 • 対称行列の固有値計算への適用 まとめと今後の課題 ◆ まとめ • CUDAを用いた正方行列の特異値分解計算の高速化 • CUBLASのSGEMMの利用を中心とした高速化 • 性能予測により，Bischofの手法を二重対角化・逆変換の手法として選択 • メモリ配置の工夫によるデータ転送コストの削減 • CPU上での事前計算による，CUBLASのSGEMMの有効利用 • 数値実験による性能評価（特異値分解全体で最大4倍程度の高速化）
