  1. Летающий велосипед Презентацию подготовил: Поцелуев Павел Александрович, группа 10510.

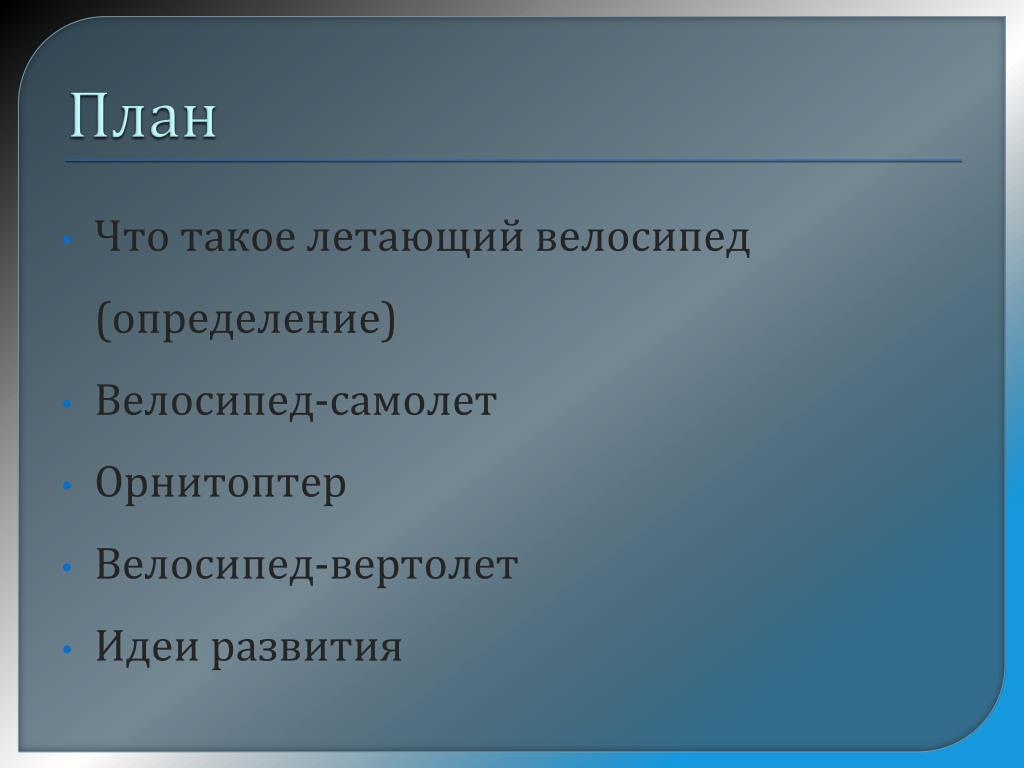

  2. План • Что такое летающий велосипед (определение) • Велосипед-самолет • Орнитоптер • Велосипед-вертолет • Идеи развития

  3. Летающий велосипед – пилотируемый летательный аппарат с ножным педальным приводом (мускулолет)

  4. Общая информация • 1 л.с. – мощность, затрачиваемая для поднятия груза массой в 75 кг на высоту 1 метр за 1 секунду при стандартном ускорении свободного падения (9,80665 м/с²) ⇒ 1 л. с. = 735,49875 Вт • среднестатистический человек может развивать мощность 1 л.с. в течении нескольких минут, а после примерно 0.3 л.с. в течении практически неограниченного времени

  5. при быстрой ходьбе человек развивает мощность около 200 Ватт • минимальная необходимая мощность для полета некоторых мускулолетов - 225 Вт • практически каждый человек способен за счет своей мускульной силы поднимать себя на летательном аппарате

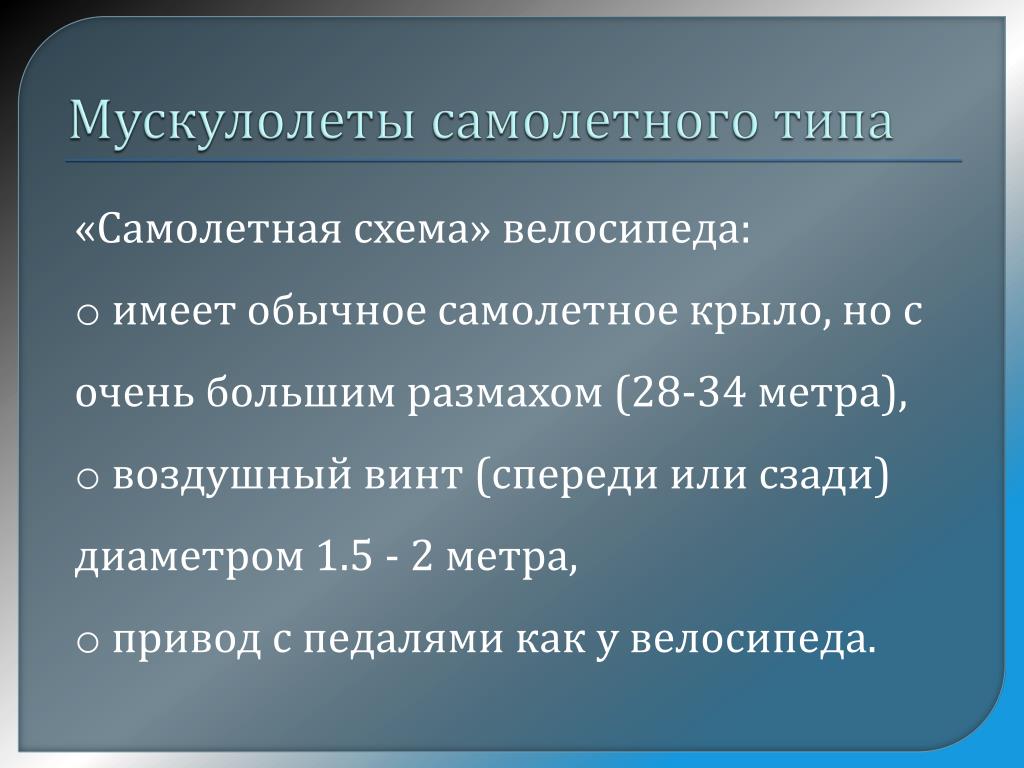

  6. Мускулолеты самолетного типа • «Самолетная схема» велосипеда: • имеет обычное самолетное крыло, но с очень большим размахом (28-34 метра), • воздушный винт (спереди или сзади) диаметром 1.5 - 2 метра, • привод с педалями как у велосипеда.

  7. Наиболее известны следующие мускулолеты: "Daedalus 88" (мировой рекорд), "SkyCycle", "GossamerAlbatross" (перелет через Ла-Манш), "Muscular 2", "LightEagle", "Airglow", "Velair" и "Pelargos". Все они очень похожи, работают по одной схеме.

  8. Перелет через Ла-Манш (1979 г. )

  9. Расстояние: 35.82 км • Максимальная скорость движения: 29 км/ч • Время движения: 2 ч 49 мин • Cadence:в среднем около 70 1/мин • Размах несущих крыльев: 29 м • Высота полета: около 6-9 м • Вес: примерно 32 кг

  10. Мировой рекорд - перелёт на расстояние 115 км за 3 часа 54 минуты 59 секунд с острова Крит на материк совершил греческий велосипедист-спортсмен K. Канеллопулос на мускулолёте «Daedalus 88» 23 апреля 1988 года.

  11. Прототип мускулолета «Daedalus 88» размах крыльев - 34,75 м площадь крыла - 35,0 м²

  12. http://www.youtube.com/watch?feature=player_embedded&v=hOWSn8syCyMhttp://www.youtube.com/watch?feature=player_embedded&v=hOWSn8syCyM

  13. Махолет (другие названия - "махокрыл", "орнитоптер", "энтомоптер" и "птицелет") • На данный момент не существует махолета, совершившего полноценный полет. • Сейчас считается, что для создания махолета надо махать крылом площадью 12-16 кв.м с частотой 1 Гц. Для этого необходима мощность 3-5 кВт, а человек не способен выдать более 1.5 кВт.

  14. Движется за счет маховых движений крыльев • Летательный аппарат сконструирован из углеволокна, пеноматериала и пробкового дерева • Размах крыльев: 32 м • Вес: 42 кг • Преодолел расстояние примерно в 230 м, двигаясь со скоростью 25 км/ч

  15. Мускулолеты вертолетного типа • На данный момент не существует велосипеда-вертолета, совершившего полноценный полет. • Преимущества велосипеда-вертолета: • компактность, • малый расход материала (по сравнению с 30 метровыми крыльями мускулолета-самолета), • и т.д.

  16. Велосипед-вертолёт Gamera II

  17. Поднялся над полом спортзала на высоту 2.4 м • Смог парить в течение 50 секунд • Длина конструкции: 32 метра • Вес: 32 кг • ∃ премия Сикорского: • 3 м • 60 с • не использовать дополнительные источники энергии

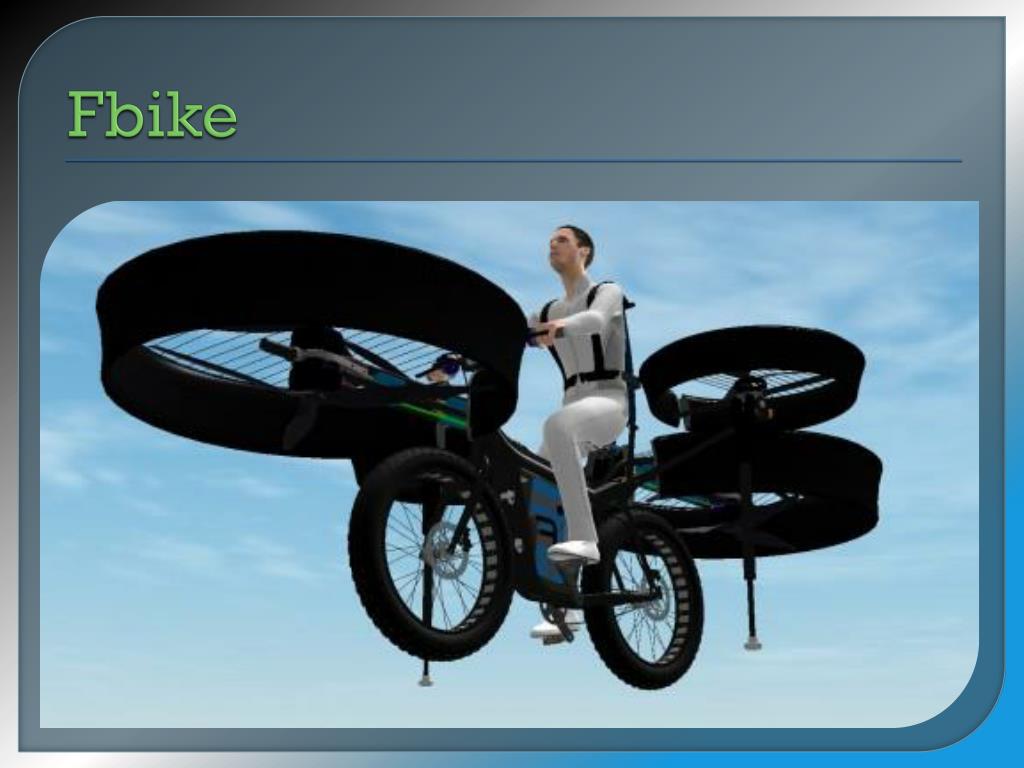

  18. Fbike

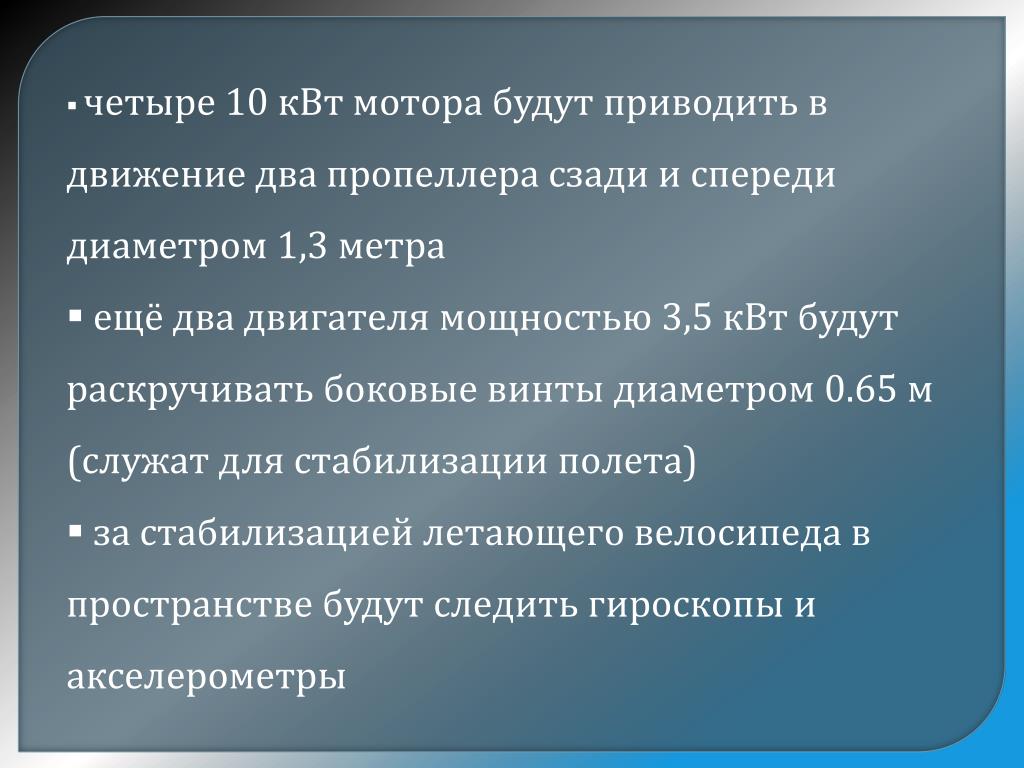

  19. четыре 10 кВт мотора будут приводить в движение два пропеллера сзади и спереди диаметром 1,3 метра • ещё два двигателя мощностью 3,5 кВт будут раскручивать боковые винты диаметром 0.65 м (служат для стабилизации полета) • за стабилизацией летающего велосипеда в пространстве будут следить гироскопы и акселерометры

  20. суммарная емкость Li-Pol аккумуляторов: 50 А·ч • масса велосипеда: 85 кг • время полета: 3-5 мин • время езды (если велосипедист будет вращать педали): 50 мин • максимальная скорость 50 км/ч • размеры 3.5м x 2.5м x 1.2м

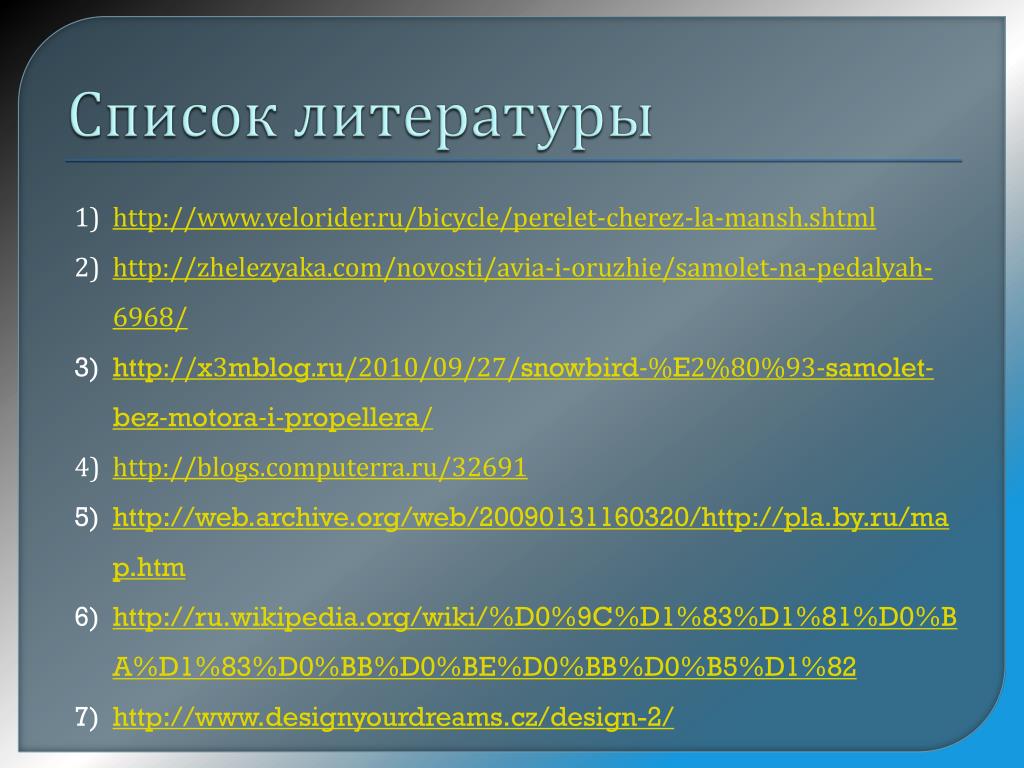

  21. Список литературы http://www.velorider.ru/bicycle/perelet-cherez-la-mansh.shtml http://zhelezyaka.com/novosti/avia-i-oruzhie/samolet-na-pedalyah-6968/ http://x3mblog.ru/2010/09/27/snowbird-%E2%80%93-samolet-bez-motora-i-propellera/ http://blogs.computerra.ru/32691 http://web.archive.org/web/20090131160320/http://pla.by.ru/map.htm http://ru.wikipedia.org/wiki/%D0%9C%D1%83%D1%81%D0%BA%D1%83%D0%BB%D0%BE%D0%BB%D0%B5%D1%82 http://www.designyourdreams.cz/design-2/

  22. ??? Ваши вопросы… Спасибо за внимание!
