企业产品标准设计编号. Q/WHHS01-2012. 汉森钢纤维混凝土应用技术标准 SFB 钢板剪切型、 SQB 钢丝切断型、 SXB 钢筋铣削型 SSF 超强钢丝切断型、 SQD 多维异型. 武汉汉森钢纤维有限责任公司 Wuhan Hansen Steel Fiber Co.,Ltd. 产品名称：汉森 系列 钢纤维 实施日期： 2012-01-01 标准编号： Q/WHHS01-2012. 编制单位：武汉汉森钢纤维有限责任公司 主编技术审定人：范正 13808694319 设计负责人： 邱俊 15827004731. 目次
E N D

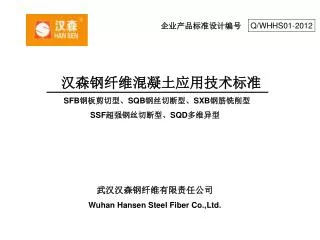

企业产品标准设计编号 Q/WHHS01-2012 汉森钢纤维混凝土应用技术标准 SFB钢板剪切型、SQB钢丝切断型、SXB钢筋铣削型 SSF超强钢丝切断型、SQD多维异型 武汉汉森钢纤维有限责任公司 Wuhan Hansen Steel Fiber Co.,Ltd.

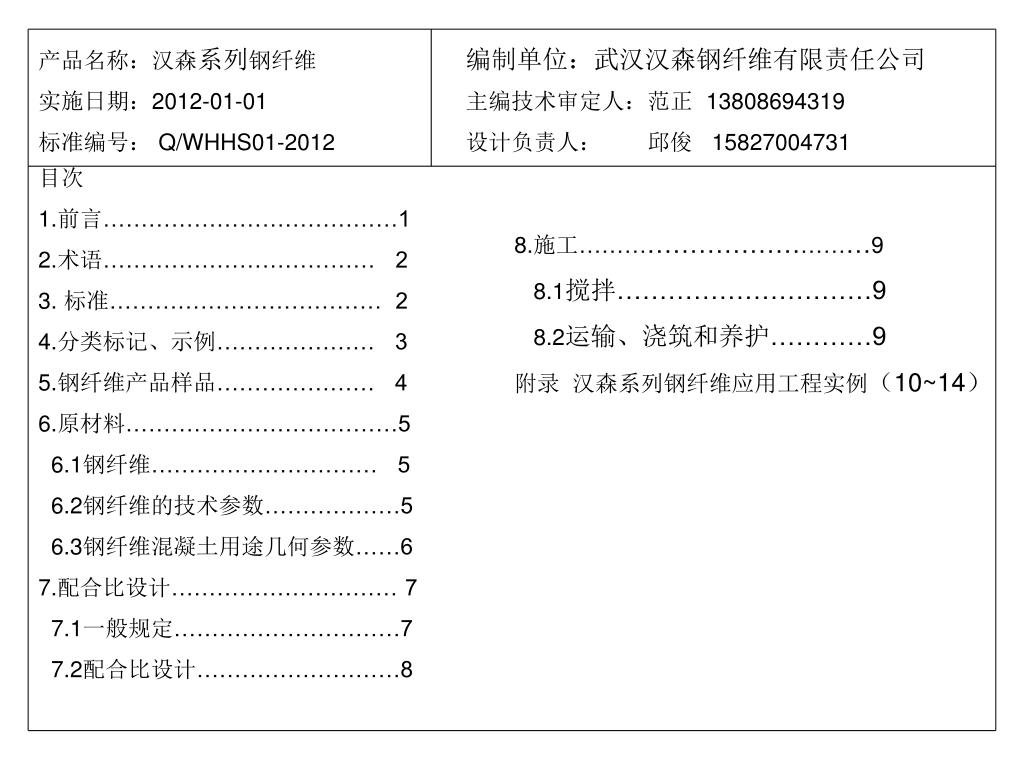

产品名称：汉森系列钢纤维 实施日期：2012-01-01 标准编号： Q/WHHS01-2012 编制单位：武汉汉森钢纤维有限责任公司 主编技术审定人：范正 13808694319 设计负责人： 邱俊 15827004731 目次 1.前言…………………………………1 2.术语……………………………… 2 3. 标准……………………………… 2 4.分类标记、示例………………… 3 5.钢纤维产品样品………………… 4 6.原材料………………………………5 6.1钢纤维………………………… 5 6.2钢纤维的技术参数………………5 6.3钢纤维混凝土用途几何参数……6 7.配合比设计………………………… 7 7.1一般规定…………………………7 7.2配合比设计………………………8 8.施工………………………………9 8.1搅拌…………………………9 8.2运输、浇筑和养护…………9 附录 汉森系列钢纤维应用工程实例（10~14）
前言 创新发展 追求卓越 钢纤维混凝土适用于对抗拉、抗剪、弯拉强度的抗裂、抗冲击、抗疲劳、抗震、抗爆等性能要求的工程或其局部部位。 当按本标准进行钢纤维混凝土结构的设计和施工时，应分别按现行有关国家标准和行业标准的规定执行。 本标准由武汉汉森钢纤维有限责任公司工程技术部负责具体技术内容的解释。实施过程中，如有意见或建议，请您直接与本公司联系（详见附后通讯录），谢谢合作！ 武汉汉森钢纤维有限责任公司是在依托武汉大学水利水电学院雄厚研发实力的基础上，经过十多年自主创业发展起来的新型科技企业。本公司从90年代开始，自主引进研制出了汉森系列钢纤维和钢纤维剪切（切断）机械设备。 汉森系列钢纤维，其产品质量优质，品种齐全，价格实惠，其产品已分别成功用于长江三峡水利枢纽工程，芜湖武汉长江大桥，南水北调水利工程、武汉二环线等百余项国家省市重点工程中，赢得了客户的信赖，也赢得了市场！ 为了进一步推广应用钢纤维混凝土技术，依据现行国家标准和行业标准的有关规定结合工程实践经验，编制本标准。 本规则的主要技术内容是：前言、术语、标准、分类标记、原材料、钢纤维混凝土性能、配合比设计、施工、以及附录。 编写时间仓促，不完善之处，尽请谅解指教 编制单位：武汉汉森钢纤维有限责任公司 1
2.术语 2.1钢纤维 steel fiber 由薄钢板剪切、细钢丝切断，和钢筋铣削等生产工艺制成的钢纤维。 2.2钢纤维混凝土 steel fiber reinforced concrete 掺加短钢纤维作为增强材料的混凝土。 2.3异形钢纤维 special-shaped steel fiber 变截面或非直行的钢纤维 2.4等效直径 equivalent diameter 当纤维截面为非圆形时，按截面积相等原则换算的圆形截面的直径。 2.5纤维长径比 aspect ratio of fiber 纤维的长度与直径或等效直径的比值。 2.6纤维体积率 fraction of fiber by volume 纤维体积占混凝土体积的百分比。 2.7纤维用量 fiber content 每立方米纤维混凝土中纤维的质量。 3.标准 3.1中国工程建设标准化协会标准《钢纤维混凝土结构技术规程》 CECS38：2004 3.2中华人民共和国建筑工业行业标准《钢纤维混凝土》 JG/T3064-1999 3.3中华人民共和国交通行业标准《公路水泥混凝土纤维材料-钢纤维》 JT/T524-2004 3.4中华人民共和国行业标准《纤维混凝土应用技术规程》 JGJ/T221-2010 2
4.分类标记 4.1产品标记 Ⅰ）.380Mpa Ⅱ）.600Mpa Ⅲ）1000Mpa. HS S F B 30 Ⅰ 规格长度：15~60mm 结构形式：（B）表示异型、压痕、波纹、端钩 （D）多维异形 生产工艺：（F）剪切型、（Q）切断型、（X） 铣削型 原料分类：(S) 碳素钢 汉森公司代号 4.2标记示例 1、SFB-25（Ⅰ）表示钢板剪切型钢纤维，外形为纵向波纹型状，长度25mm，抗拉强度大于380Mpa。 2、SQB-32（ Ⅱ ）表示钢丝切断型钢纤维，外形为纵向平直，两端代钩，表面光滑，长度32mm，抗拉强度大于600Mpa。 3、SXB-35（ Ⅲ）表示钢筋铣削型钢纤维，外形为纵向波纹形状，长度35mm，抗拉强度大于600Mpa。 3
6.原材料 6.1钢纤维混凝土可采用碳钢钢纤维、低合金钢纤维、冷拔钢丝或钢带。钢纤维的形状可分为平直型或异性，异形钢纤维又可分为压痕型、波形、端钩形、大头型和不规则麻面形等。 6.2钢纤维技术参数（表1） 表1 钢纤维的几何参数和抗拉强度等级 5
6.3 钢纤维混凝土用途几何参数（表2） 表2 钢纤维混凝土用途几何参数 注： 钢纤维品种、几何参数和体积率的选用，应满足设计要求的钢纤维混凝土强度、韧性和耐久性；并应满足拌合物的和易性与施工要求，不得因选用不当，而发生钢纤维的结团和堵塞混凝土泵送管或喷射管。其选用的适合范围，可参照已有经验或国家现行有关钢纤维混凝土结构设计与施工规程的规定确定。 6
7.钢纤维混凝土的配合比 7.1一般规定 钢纤维混凝土的配合比设计，应满足结构设计要求的抗压强度、抗拉强度（或弯拉强度、弯曲韧度比）以及施工要求的和易性；在某些条件下尚应满足抗冻性、抗渗性、抗腐蚀性、抗冲击、抗疲劳、抗爆等项性能的要求。 钢纤维混凝土的最大水胶比应符合现行国家标准《混凝土结构耐久性设计规范》GB/T5476. 用于公路路面的钢纤维混凝土的配合比设计应符合现行行业标准《公路水泥混凝土路面施工技术规范》JTG F 30的规定。 7
7.2配合比设计（表3） 配合比中的每立方米混凝土钢纤维用量应按质量计算；在设计参数选择时，可用体积率表达。普通钢纤维混凝土体积率不宜小于0.35%，当采用抗拉强度不低于1000Mpa的高强异形钢纤维时，体积率不宜小于0.25%； 表3 钢纤维混凝土的体积率范围 注：钢纤维最终掺量应经试验验证确定 8
8.施工及检验 8.1搅拌施工工艺 钢纤维混凝土搅拌施工宜采用强制式搅拌机搅拌。原材料计量宜采用电子计量仪器和设投料设备。 搅拌钢纤维混凝土的各种原材料的重量，应按施工配合比设计和一次搅拌量计算确定。 钢纤维混凝土的搅拌工艺，宜先将钢纤维和粗、细骨料投入搅拌机干拌30s-60s，然后再加水泥、矿物掺合料、水和外加剂搅拌90s-120s即可。 8.2运输、浇筑和养护 钢纤维混凝土的运输与普通混凝土的运输相同，在运输过程中，应避免拌合物离析和分层。 钢纤维混凝土的浇筑方法应保证钢纤维的分布均匀性和结构的连续性，在浇筑过程中不得加水。 钢纤维混凝土应采用机械振捣，应保证混凝土密实，避免钢纤维露出混凝土表面。 钢纤维混凝土的养护与普通混凝土的养护相同。湿养护时间不应少于7-14d。 9
武汉汉森钢纤维有限责任公司 武 汉 汉 森 新 型 建 材贸易部 公司地址：武汉市江岸区航天双城商务广场C1座2220室 邮编：430012 工厂地址：武汉市黄陂区武湖工业园汉施公路37号 邮编：430345 电话：027-86322273 传真：027-61812185 联系人：范先生 13808694319、13886032230 公司网址：www.whhansen.com.cn 公司邮箱：hs@whhansen.com.cn 真诚感谢您对汉森公司的大力支持！ 诚邀各界朋友携手汉森共同合作发展！
