1. 国家工科电工电子基础教学基地 国 家 级 实 验 教 学 示 范 中 心 实验3.1 常用电子测量仪器的使用………………………… P70 工欲善其事，必先利其器

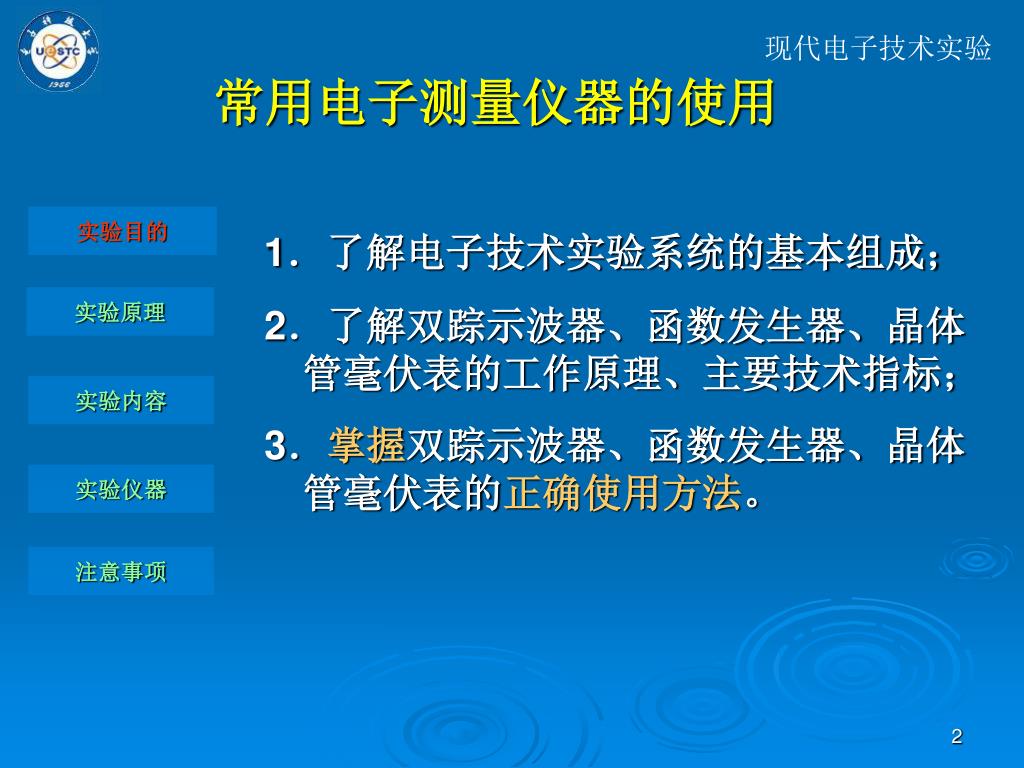

2. 现代电子技术实验 常用电子测量仪器的使用 2．了解双踪示波器、函数发生器、晶体管毫伏表的工作原理、主要技术指标； 3．掌握双踪示波器、函数发生器、晶体管毫伏表的正确使用方法。 实验目的 1．了解电子技术实验系统的基本组成； 实验原理 实验内容 实验仪器 注意事项

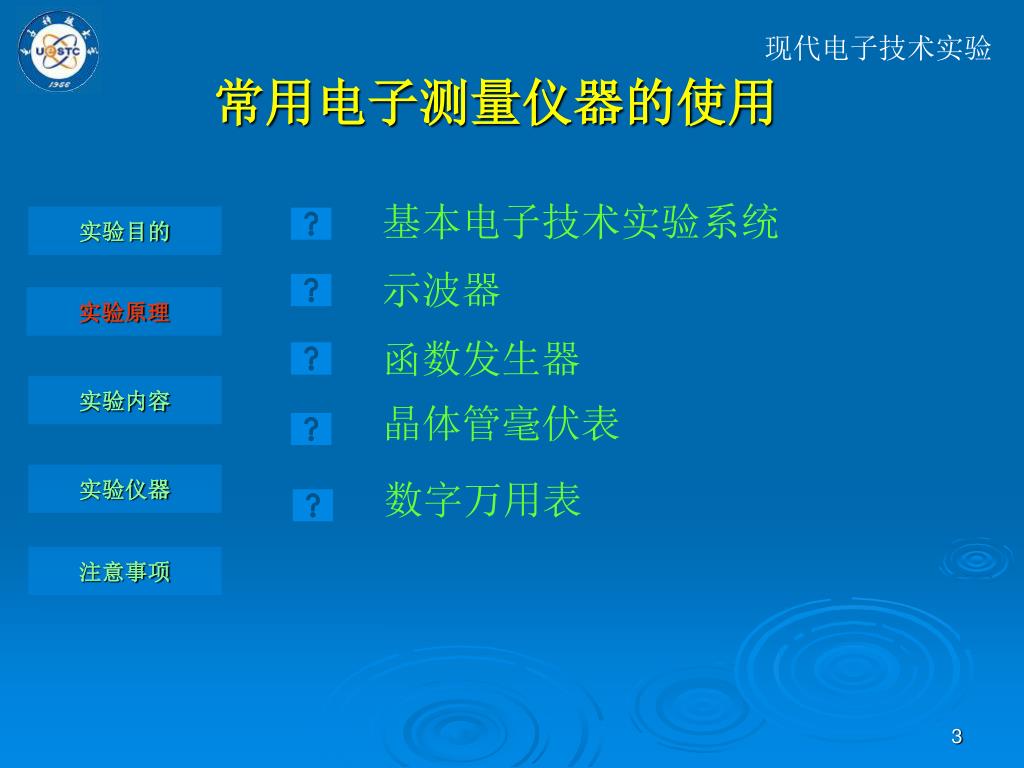

3. 现代电子技术实验 常用电子测量仪器的使用 基本电子技术实验系统 实验目的 示波器 实验原理 函数发生器 实验内容 晶体管毫伏表 实验仪器 数字万用表 注意事项

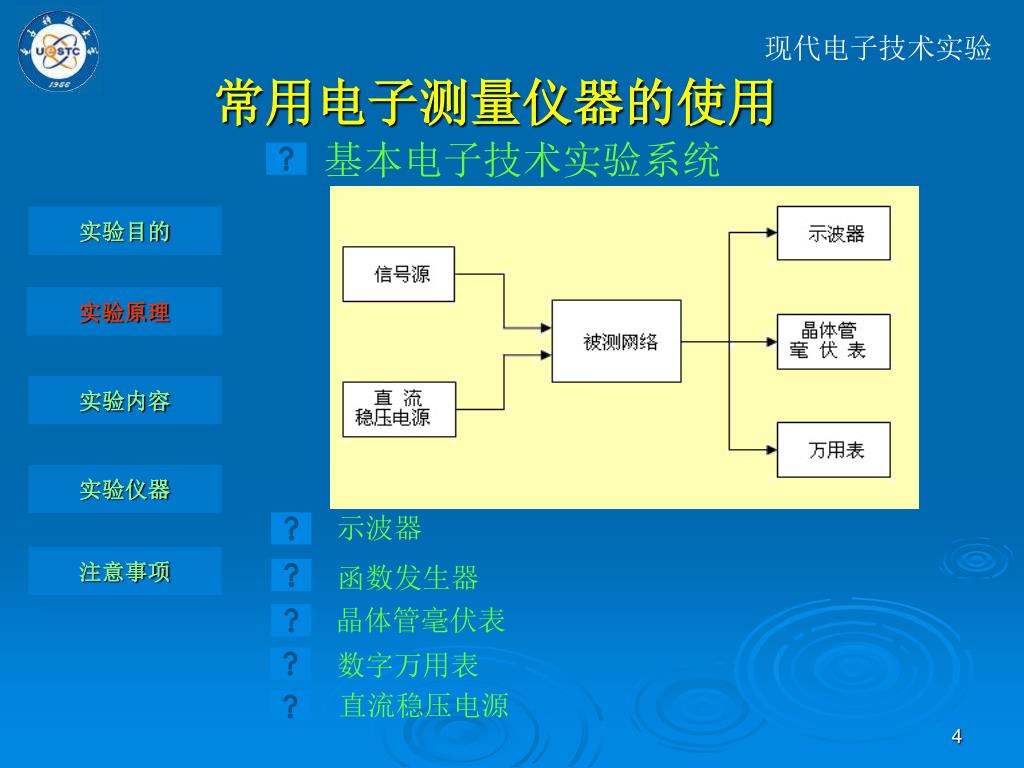

4. 现代电子技术实验 常用电子测量仪器的使用 基本电子技术实验系统 实验目的 实验原理 实验内容 实验仪器 示波器 注意事项 函数发生器 晶体管毫伏表 数字万用表 直流稳压电源

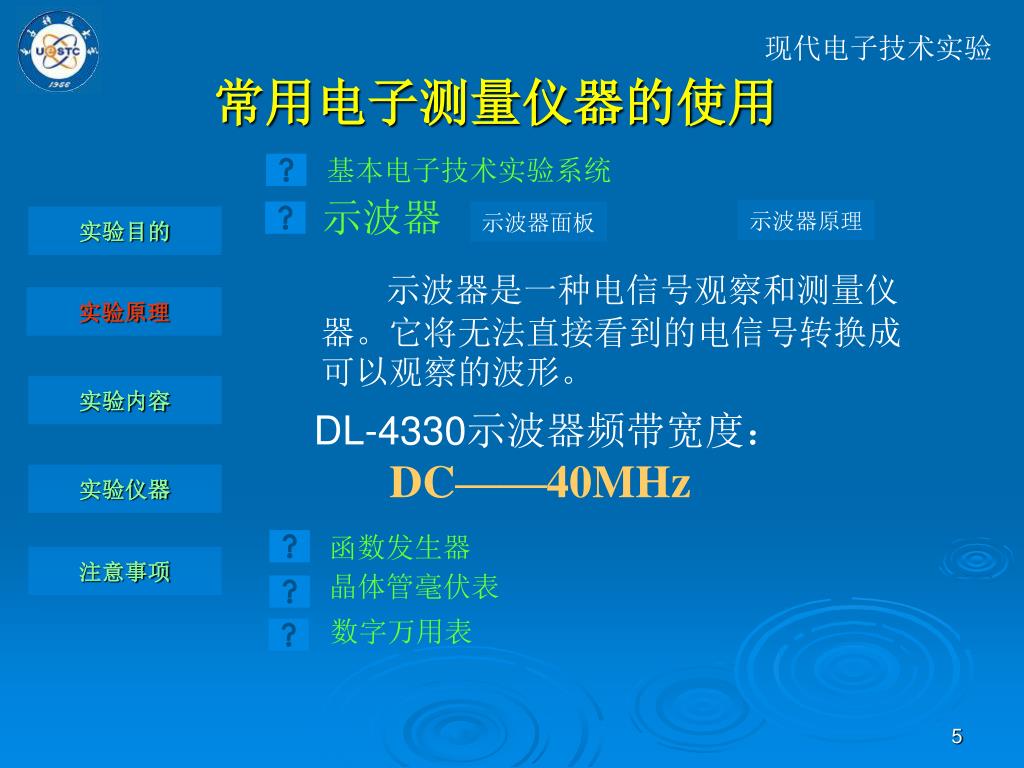

5. 现代电子技术实验 常用电子测量仪器的使用 基本电子技术实验系统 示波器 示波器原理 示波器面板 实验目的 示波器是一种电信号观察和测量仪器。它将无法直接看到的电信号转换成可以观察的波形。 实验原理 实验内容 DL-4330示波器频带宽度： DC——40MHz 实验仪器 函数发生器 注意事项 晶体管毫伏表 数字万用表

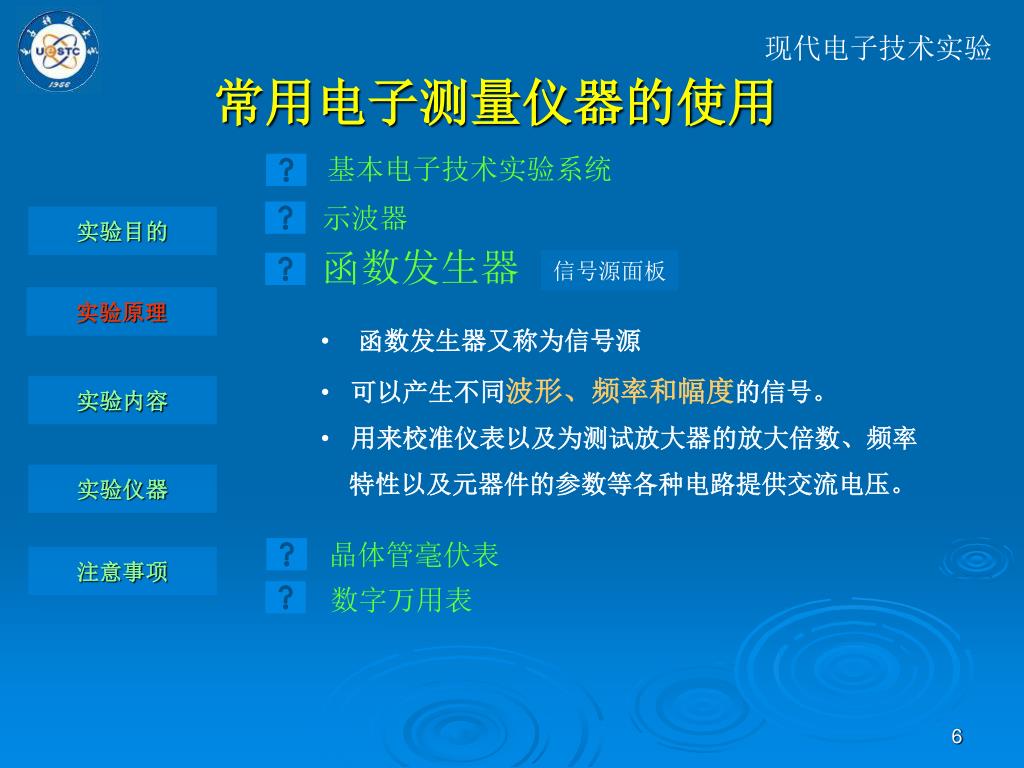

6. 现代电子技术实验 常用电子测量仪器的使用 基本电子技术实验系统 示波器 实验目的 函数发生器 信号源面板 实验原理 • 函数发生器又称为信号源 • 可以产生不同波形、频率和幅度的信号。 • 用来校准仪表以及为测试放大器的放大倍数、频率 • 特性以及元器件的参数等各种电路提供交流电压。 实验内容 实验仪器 晶体管毫伏表 注意事项 数字万用表

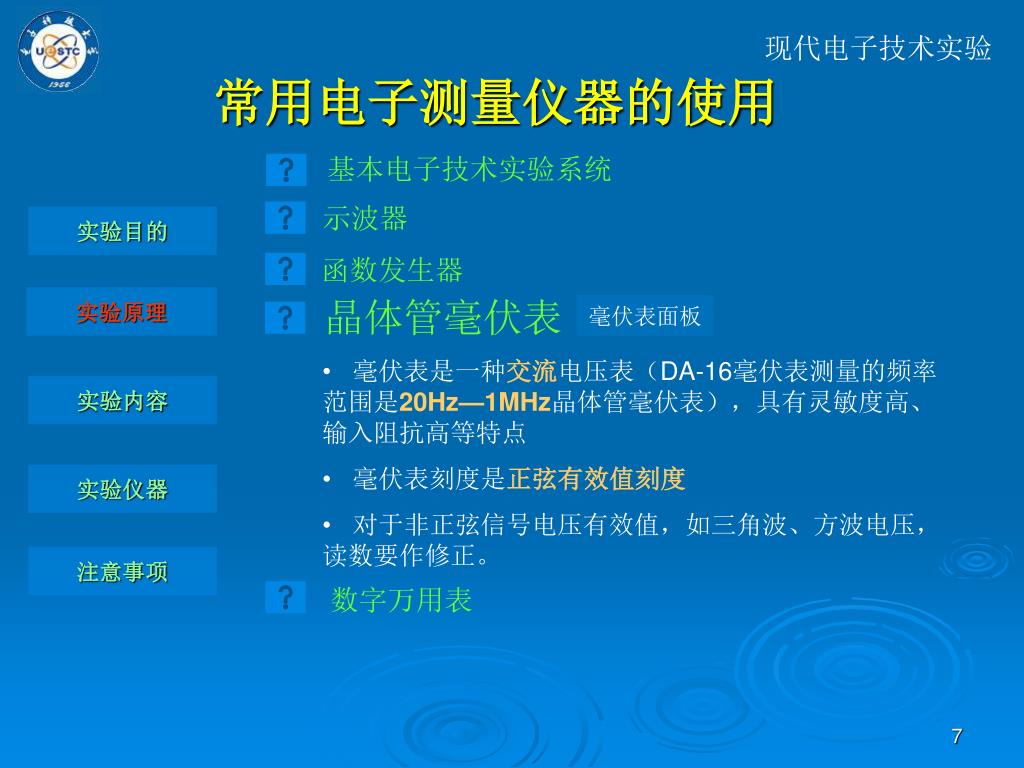

7. 现代电子技术实验 常用电子测量仪器的使用 基本电子技术实验系统 示波器 实验目的 函数发生器 实验原理 晶体管毫伏表 毫伏表面板 • 毫伏表是一种交流电压表（DA-16毫伏表测量的频率范围是20Hz—1MHz晶体管毫伏表），具有灵敏度高、输入阻抗高等特点 • 毫伏表刻度是正弦有效值刻度 • 对于非正弦信号电压有效值，如三角波、方波电压，读数要作修正。 实验内容 实验仪器 注意事项 数字万用表

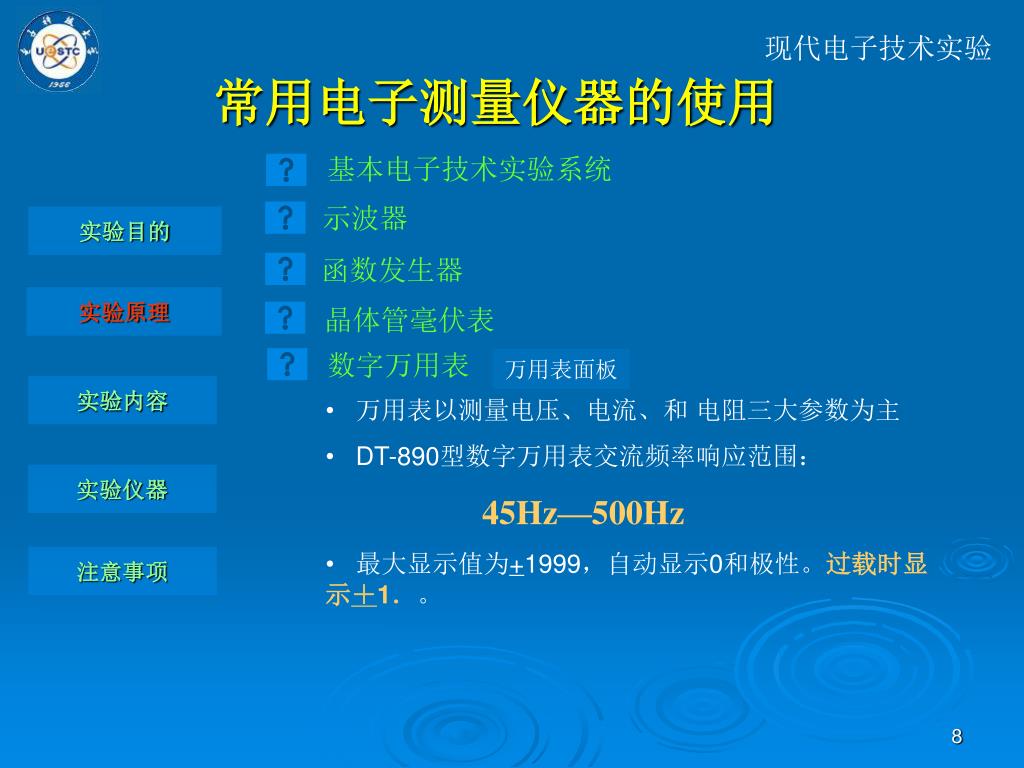

8. 现代电子技术实验 常用电子测量仪器的使用 基本电子技术实验系统 示波器 实验目的 函数发生器 实验原理 晶体管毫伏表 数字万用表 万用表面板 实验内容 • 万用表以测量电压、电流、和 电阻三大参数为主 • DT-890型数字万用表交流频率响应范围： • 45Hz—500Hz • 最大显示值为+1999，自动显示0和极性。过载时显示＋1．。 实验仪器 注意事项

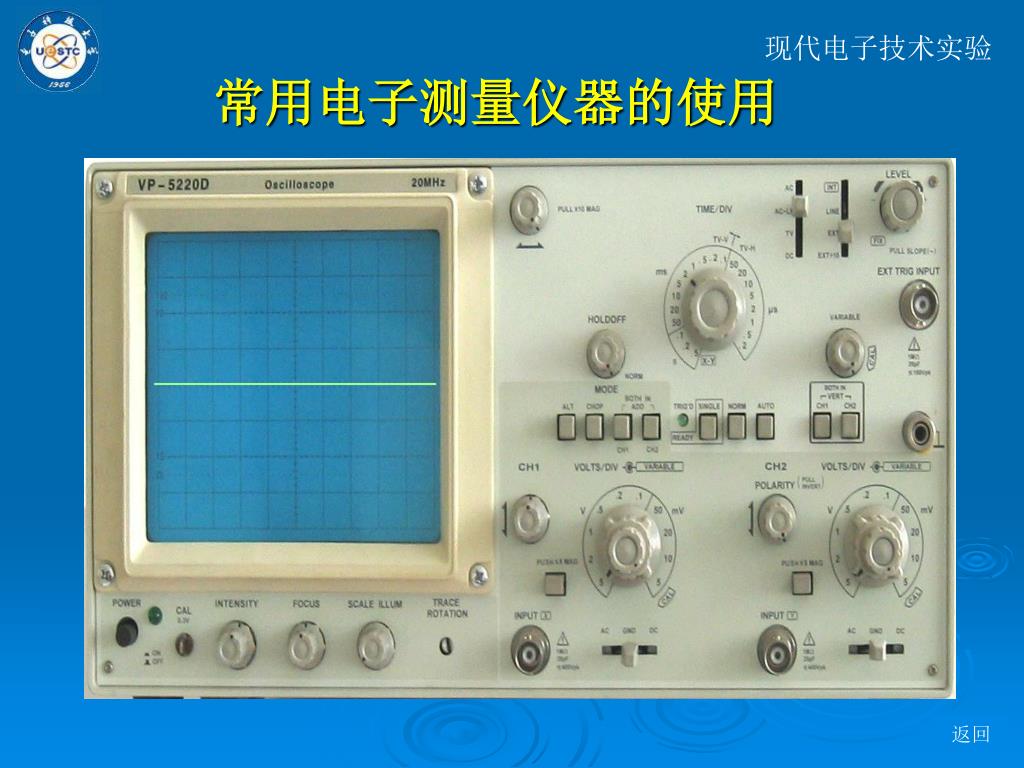

9. 现代电子技术实验 常用电子测量仪器的使用 返回

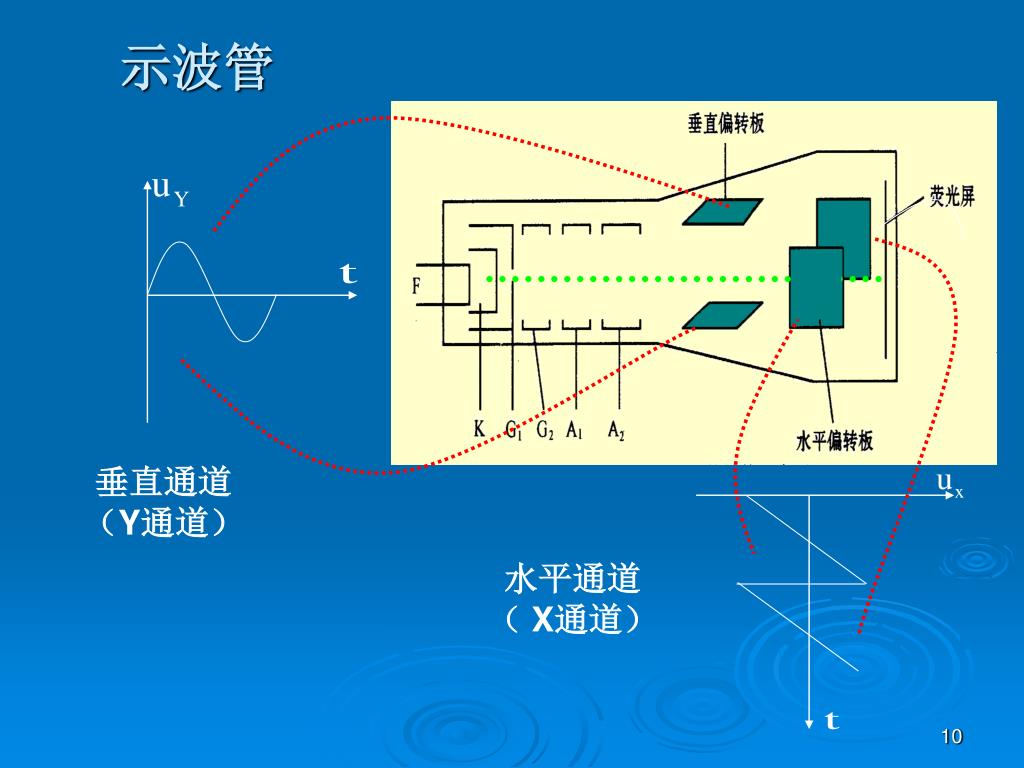

10. 示波管 垂直通道 （Y通道） 水平通道 （ X通道）

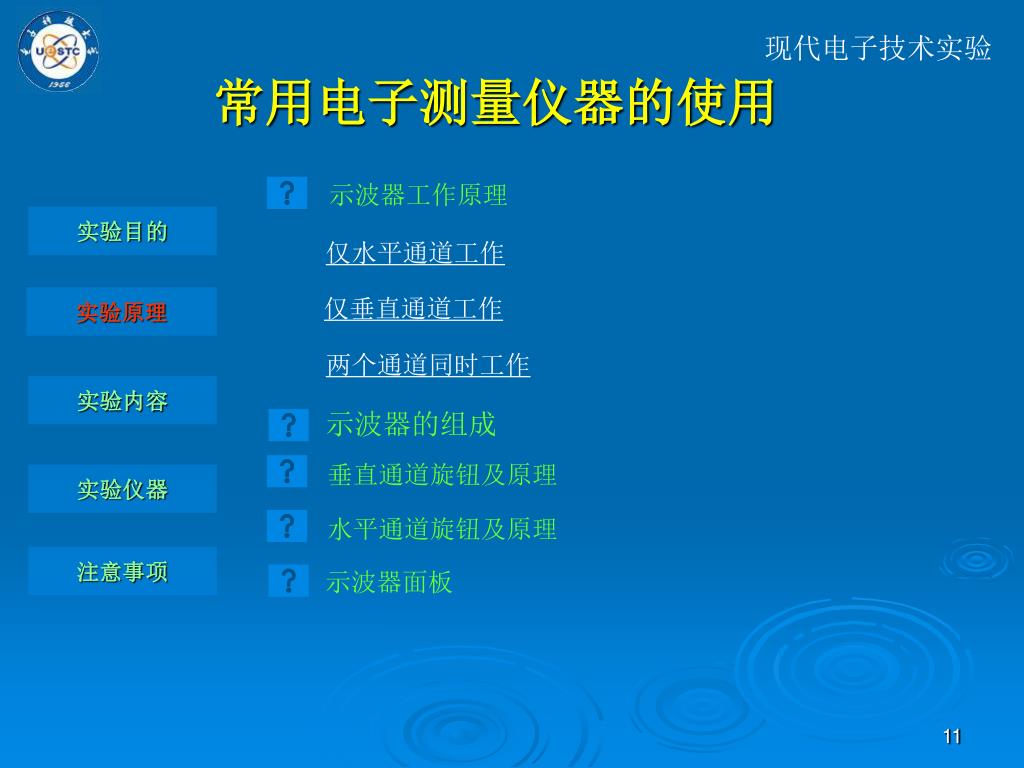

11. 现代电子技术实验 常用电子测量仪器的使用 示波器工作原理 实验目的 仅水平通道工作 实验原理 仅垂直通道工作 两个通道同时工作 实验内容 示波器的组成 垂直通道旋钮及原理 实验仪器 水平通道旋钮及原理 注意事项 示波器面板

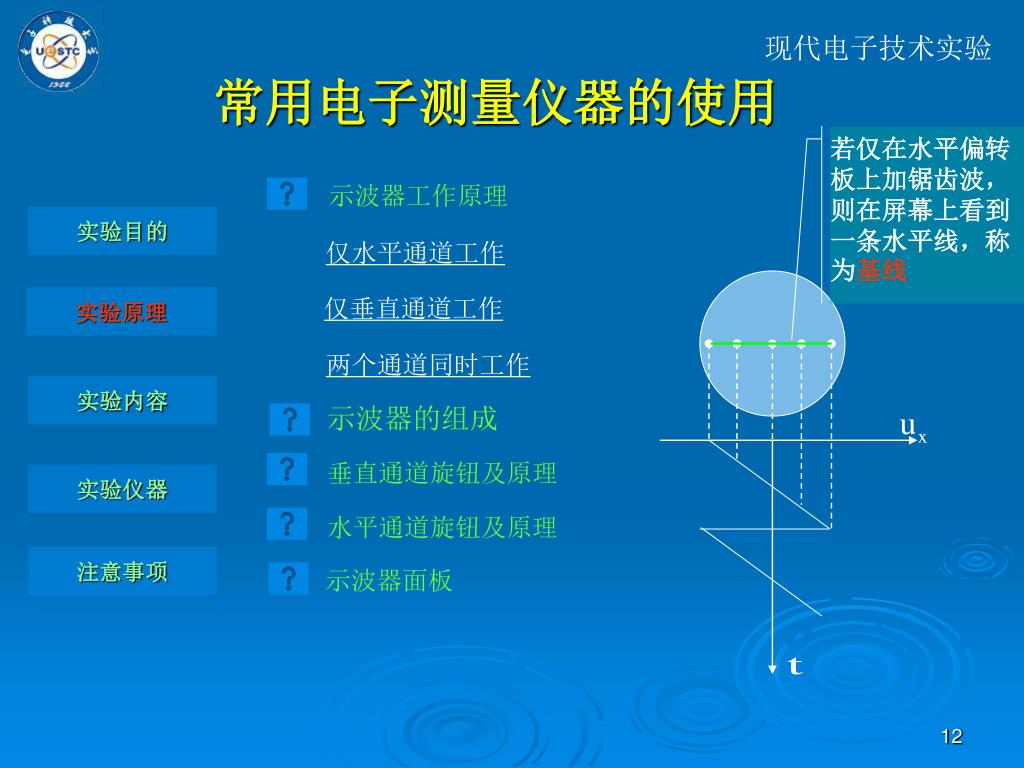

12. 现代电子技术实验 常用电子测量仪器的使用 若仅在水平偏转板上加锯齿波，则在屏幕上看到一条水平线，称为基线 示波器工作原理 实验目的 仅水平通道工作 实验原理 仅垂直通道工作 两个通道同时工作 实验内容 示波器的组成 垂直通道旋钮及原理 实验仪器 水平通道旋钮及原理 注意事项 示波器面板

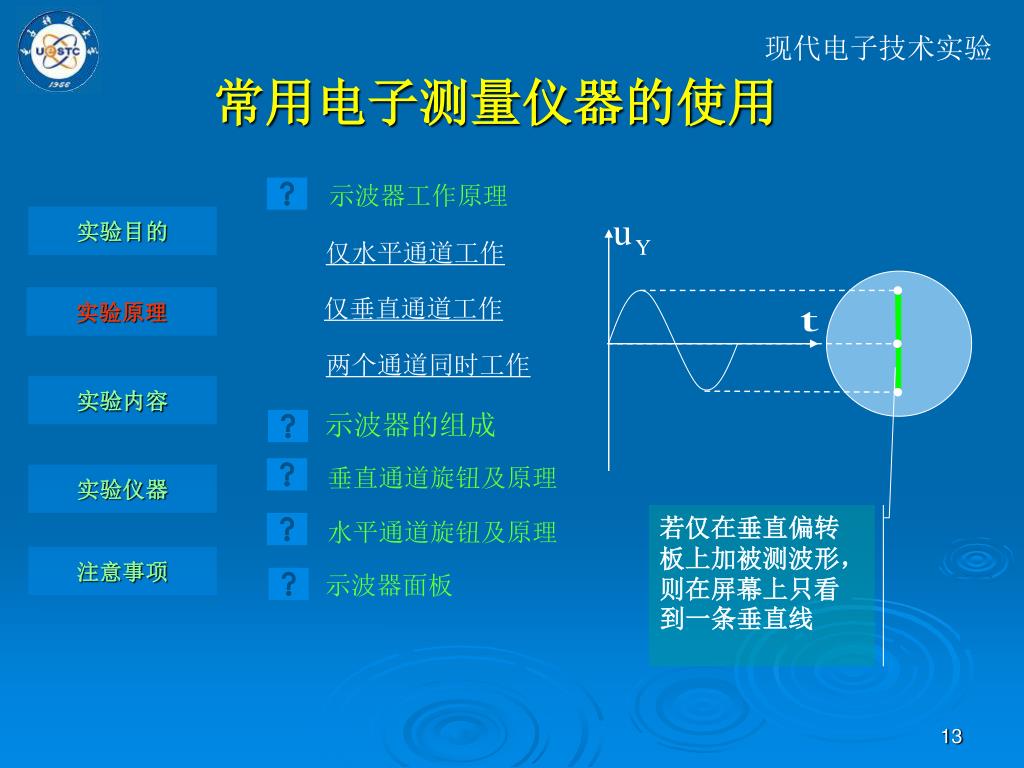

13. 现代电子技术实验 常用电子测量仪器的使用 示波器工作原理 实验目的 仅水平通道工作 实验原理 仅垂直通道工作 两个通道同时工作 实验内容 示波器的组成 垂直通道旋钮及原理 实验仪器 若仅在垂直偏转板上加被测波形，则在屏幕上只看到一条垂直线 水平通道旋钮及原理 注意事项 示波器面板

14. 现代电子技术实验 常用电子测量仪器的使用 扫描电压的周期TX与被测信号的周期TY有关系：TX=TY 示波器工作原理 实验目的 仅水平通道工作 实验原理 仅垂直通道工作 两个通道同时工作 实验内容 示波器的组成 垂直通道旋钮及原理 实验仪器 水平通道旋钮及原理 注意事项 示波器面板

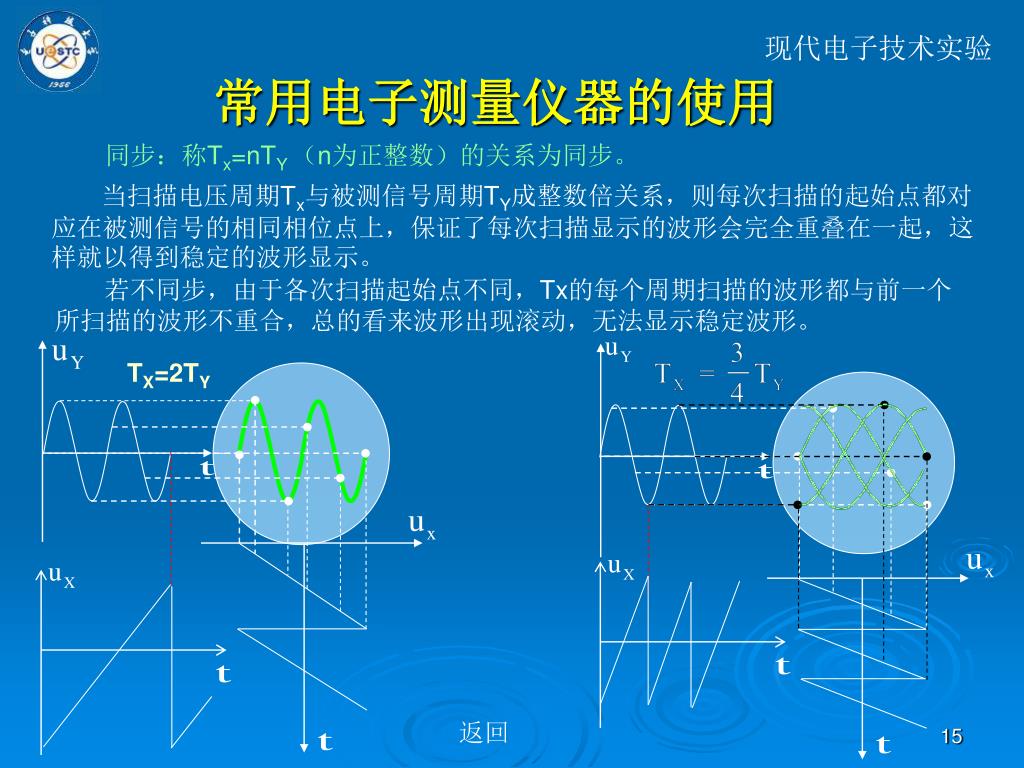

15. 现代电子技术实验 常用电子测量仪器的使用 同步：称Tx=nTY （n为正整数）的关系为同步。 当扫描电压周期Tx与被测信号周期TY成整数倍关系，则每次扫描的起始点都对应在被测信号的相同相位点上，保证了每次扫描显示的波形会完全重叠在一起，这样就以得到稳定的波形显示。 若不同步，由于各次扫描起始点不同，Tx的每个周期扫描的波形都与前一个所扫描的波形不重合，总的看来波形出现滚动，无法显示稳定波形。 TX=2TY 返回

16. 现代电子技术实验 常用电子测量仪器的使用 示波器工作原理 实验目的 示波器的组成 • 垂直系统 实验原理 • 水平系统 • Z轴系统 实验内容 • 示波管 实验仪器 • 电源 垂直通道旋钮及原理 注意事项 水平通道旋钮及原理 示波器面板

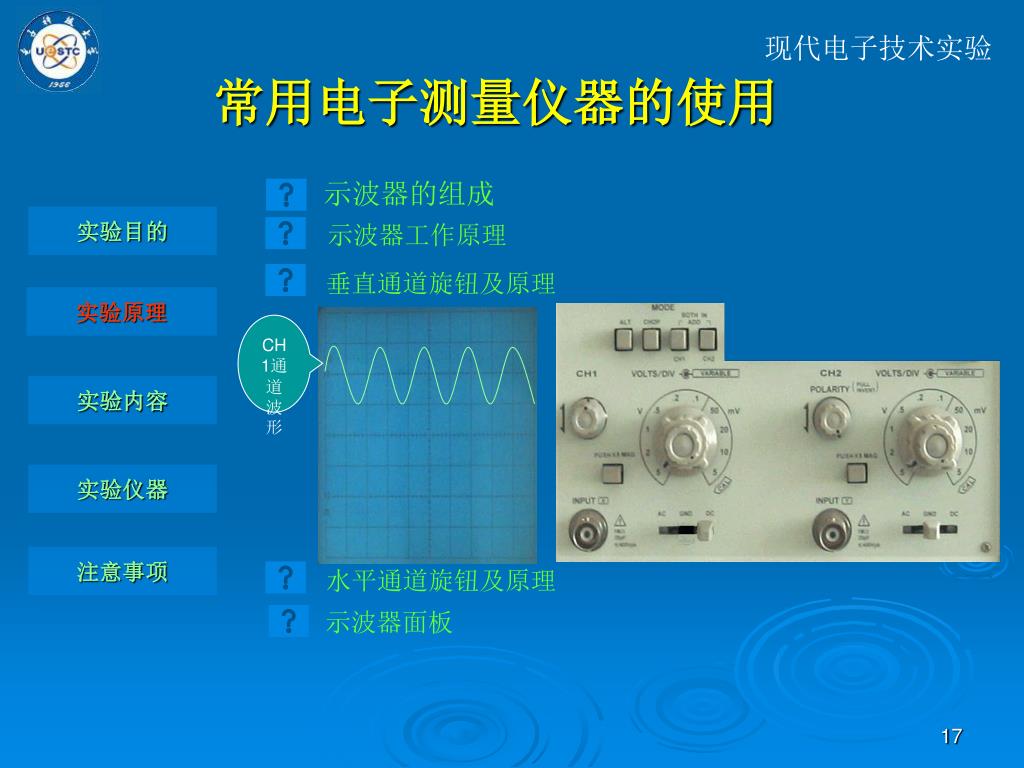

17. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 CH1通道波形 实验内容 实验仪器 注意事项 水平通道旋钮及原理 示波器面板

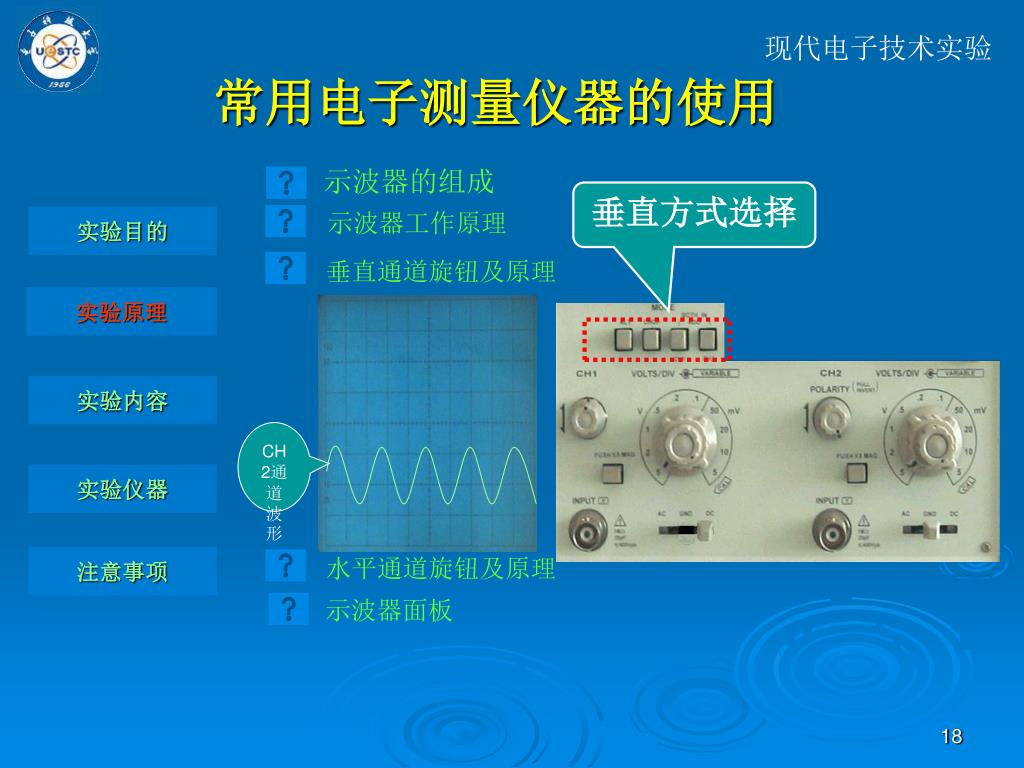

18. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 垂直方式选择 示波器工作原理 实验目的 垂直通道旋钮及原理 实验原理 实验内容 CH2通道波形 实验仪器 注意事项 水平通道旋钮及原理 示波器面板

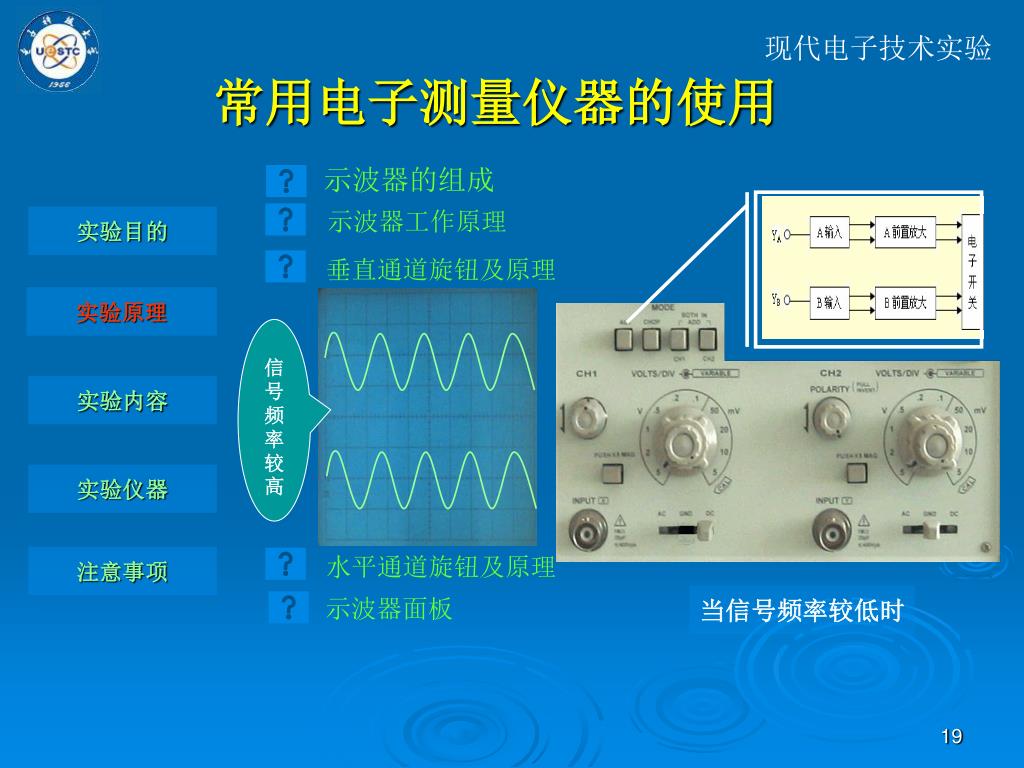

19. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 示波器工作原理 实验目的 垂直通道旋钮及原理 实验原理 信号频率较高 实验内容 实验仪器 水平通道旋钮及原理 注意事项 当信号频率较低时 示波器面板

20. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 信号频率较低 实验内容 实验仪器 注意事项 水平通道旋钮及原理 示波器面板

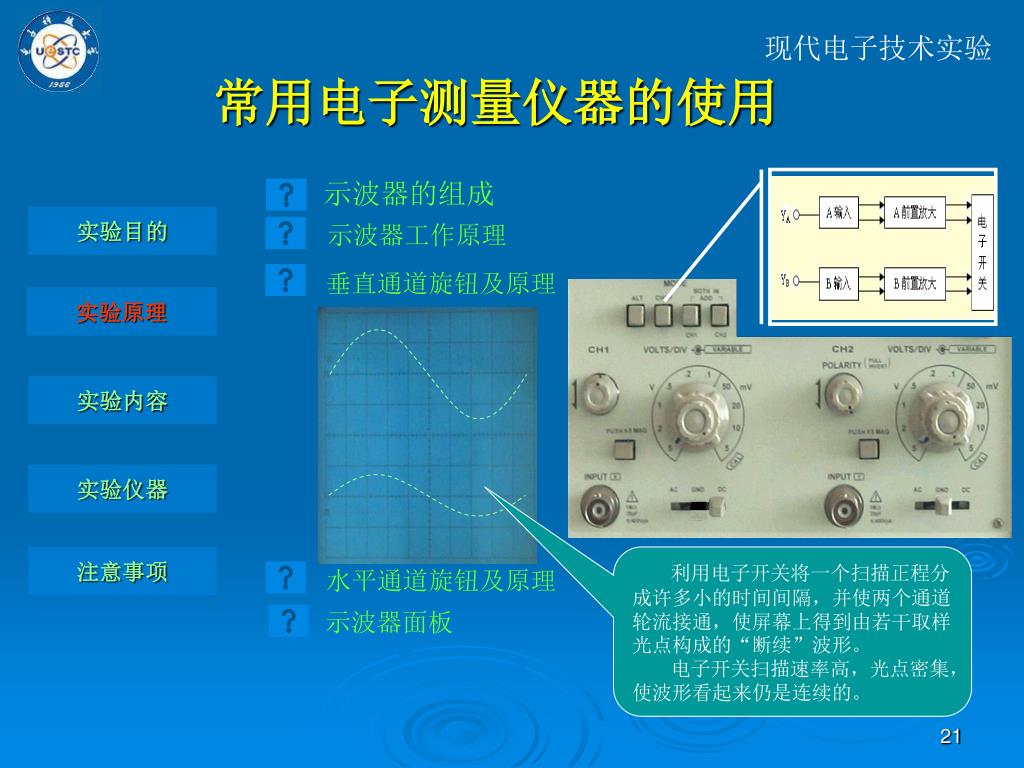

21. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 利用电子开关将一个扫描正程分成许多小的时间间隔，并使两个通道轮流接通，使屏幕上得到由若干取样光点构成的“断续”波形。 电子开关扫描速率高，光点密集，使波形看起来仍是连续的。 水平通道旋钮及原理 示波器面板

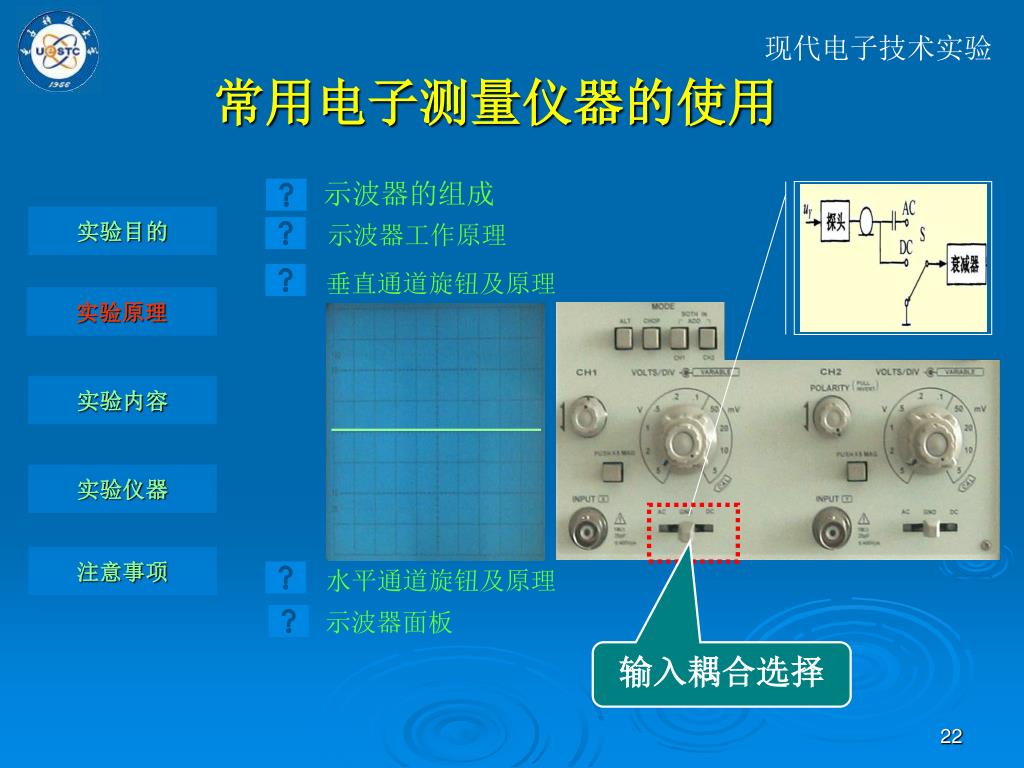

22. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 示波器面板 输入耦合选择

23. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 示波器面板

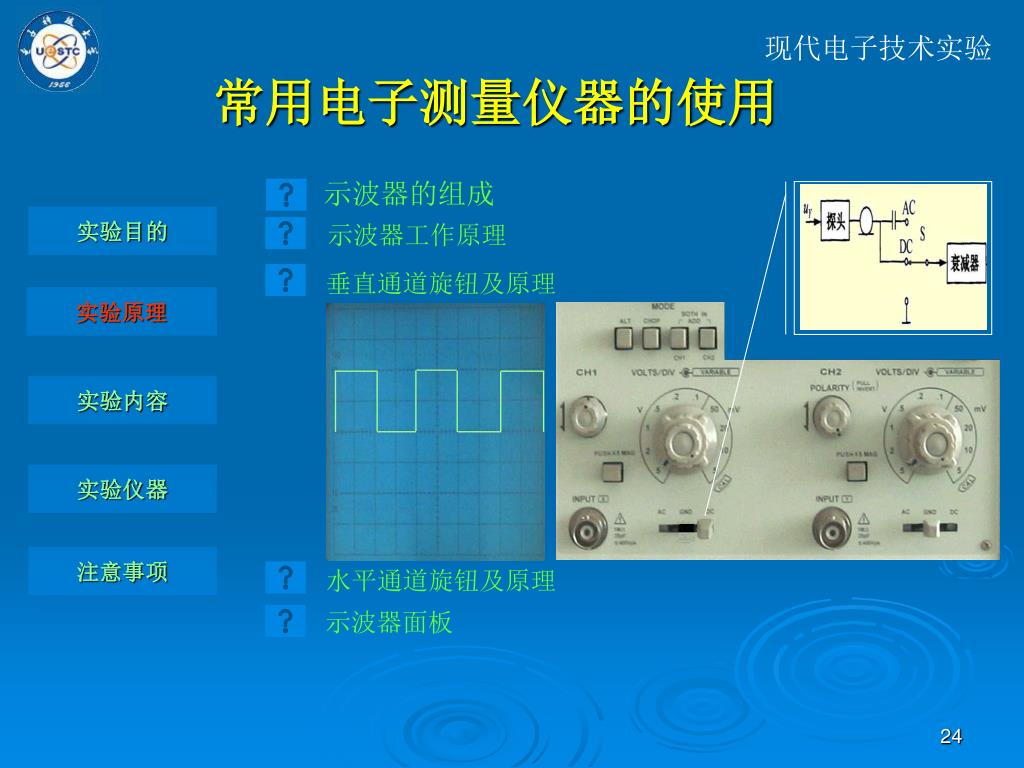

24. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 示波器面板

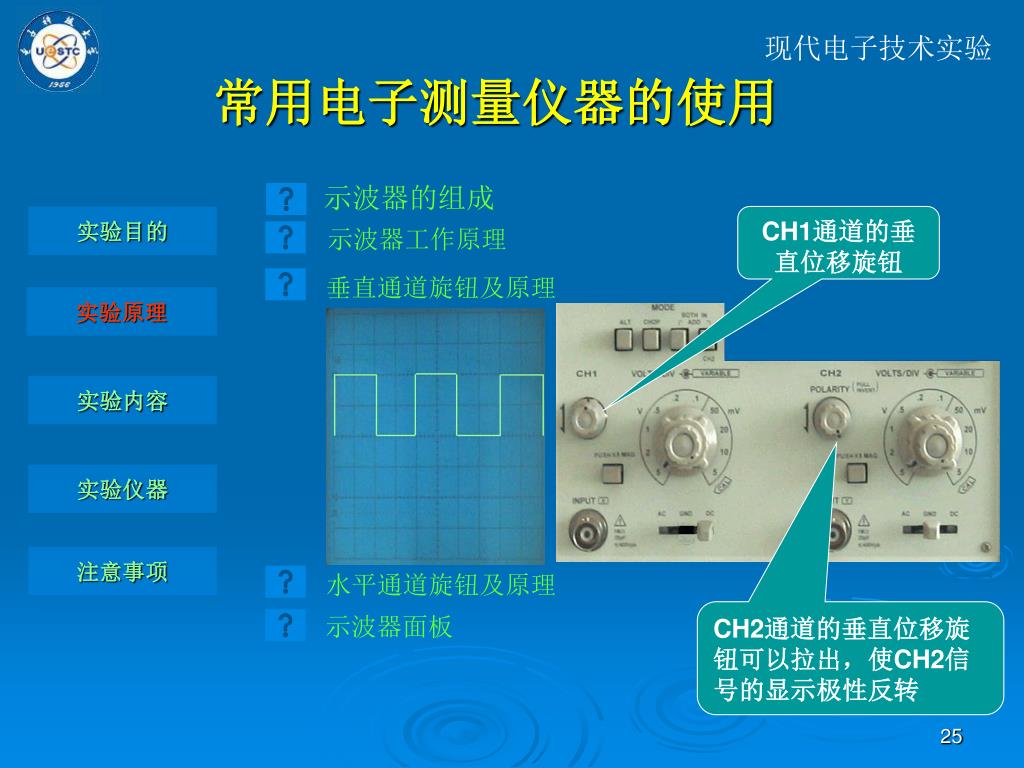

25. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 CH1通道的垂直位移旋钮 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 CH2通道的垂直位移旋钮可以拉出，使CH2信号的显示极性反转 示波器面板

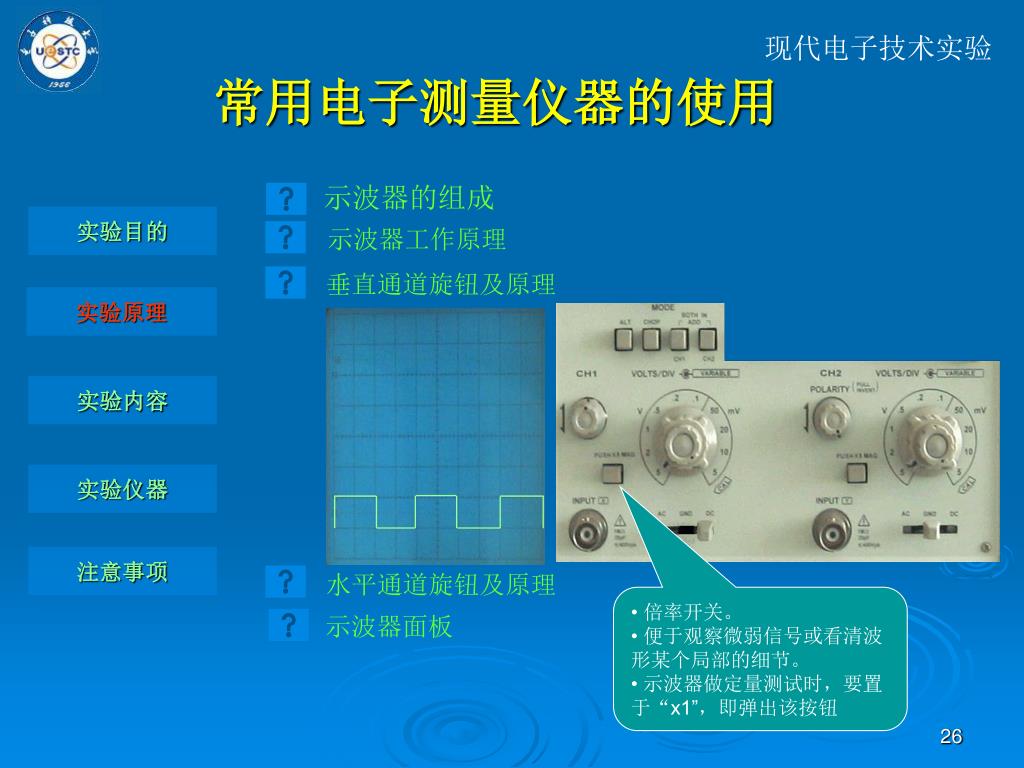

26. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 • 倍率开关。 • 便于观察微弱信号或看清波形某个局部的细节。 • 示波器做定量测试时，要置于“x1”，即弹出该按钮 示波器面板

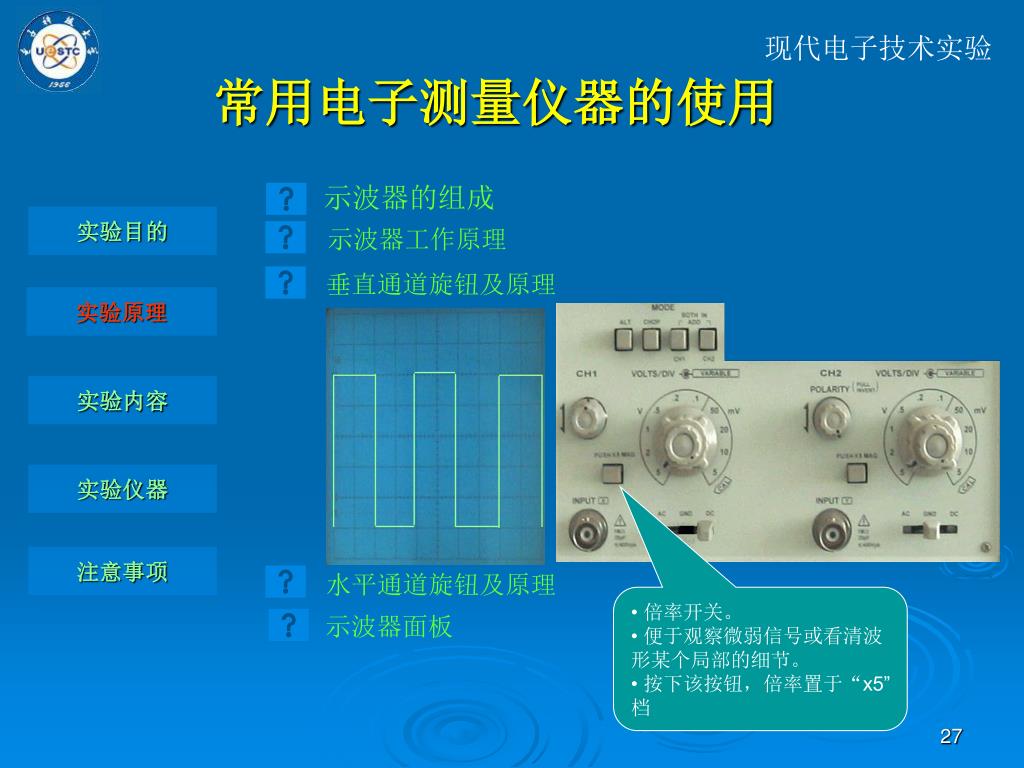

27. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 • 倍率开关。 • 便于观察微弱信号或看清波形某个局部的细节。 • 按下该按钮，倍率置于“x5”档 示波器面板

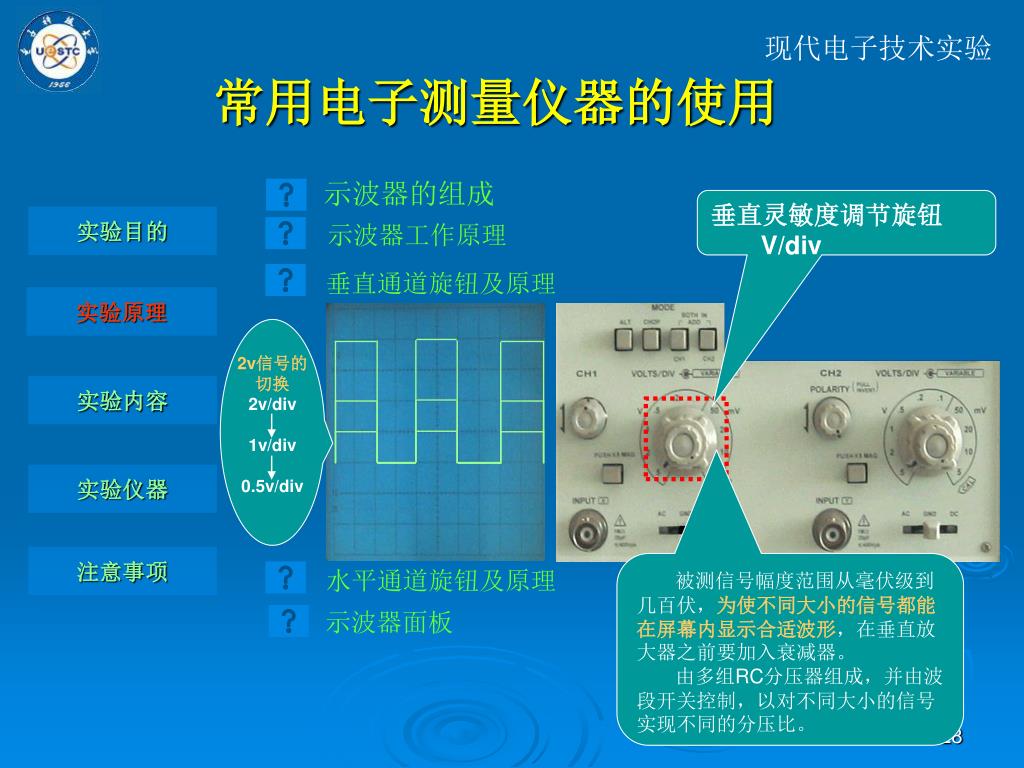

28. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 垂直灵敏度调节旋钮 V/div 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 2v信号的切换 2v/div 1v/div 0.5v/div 实验内容 实验仪器 注意事项 被测信号幅度范围从毫伏级到几百伏，为使不同大小的信号都能在屏幕内显示合适波形，在垂直放大器之前要加入衰减器。 由多组RC分压器组成，并由波段开关控制，以对不同大小的信号实现不同的分压比。 水平通道旋钮及原理 示波器面板

29. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 垂直灵敏度微调旋钮 实验目的 示波器工作原理 垂直通道旋钮及原理 定量测试时要顺时针置于校准CAL 实验原理 实验内容 实验仪器 注意事项 水平通道旋钮及原理 示波器面板

30. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板

31. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 扫描时间因数：t/div 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 8ms周期信号的切换 2ms/div 1ms/div 实验内容 实验仪器 注意事项 示波器面板

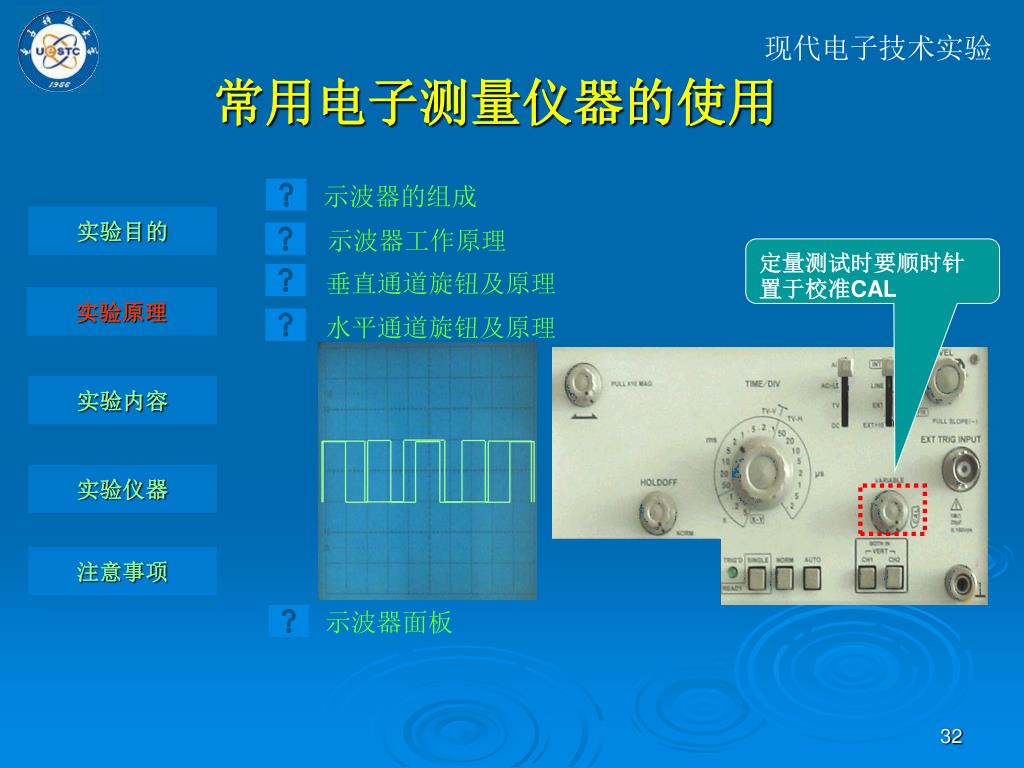

32. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 定量测试时要顺时针置于校准CAL 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板

33. 现代电子技术实验 常用电子测量仪器的使用 示波器工作原理 实验目的 示波器的组成 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板 NORM：常态扫描或触发扫描 AUTO：自动扫描，在触发扫描和连续扫描之间自动转换 SINGLE：单次扫描，按一次启动一次扫描。观察瞬变一次性信号和非周期信号时使用

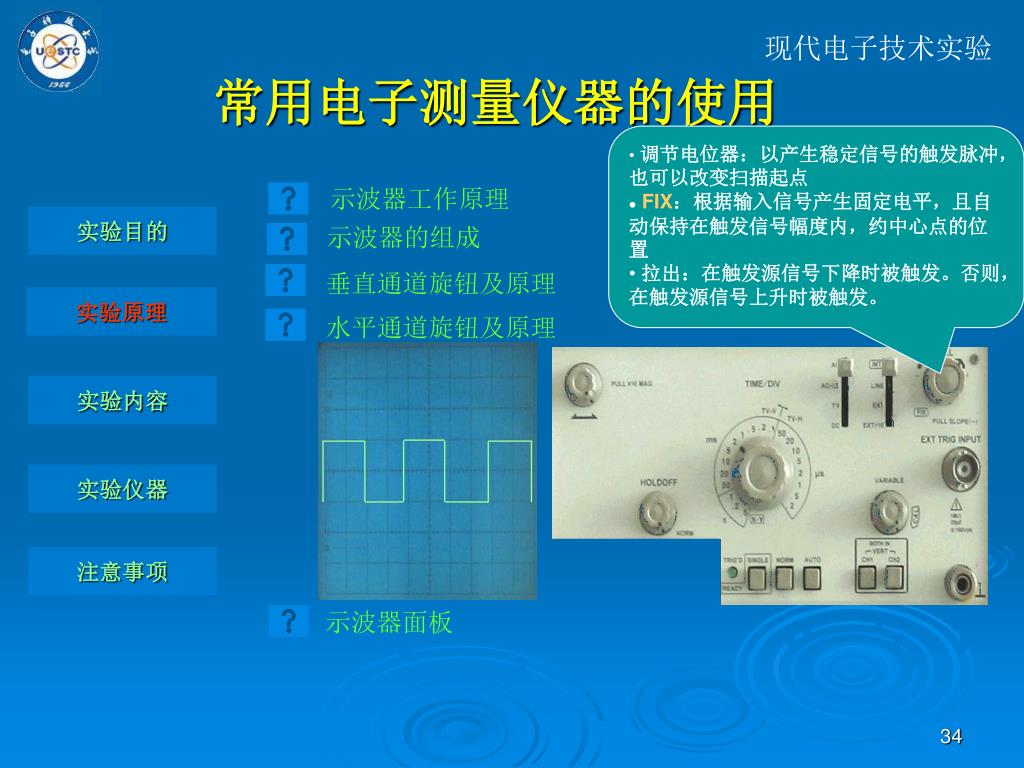

34. 现代电子技术实验 常用电子测量仪器的使用 • 调节电位器：以产生稳定信号的触发脉冲，也可以改变扫描起点 • FIX：根据输入信号产生固定电平，且自动保持在触发信号幅度内，约中心点的位置 • 拉出：在触发源信号下降时被触发。否则，在触发源信号上升时被触发。 示波器工作原理 实验目的 示波器的组成 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板

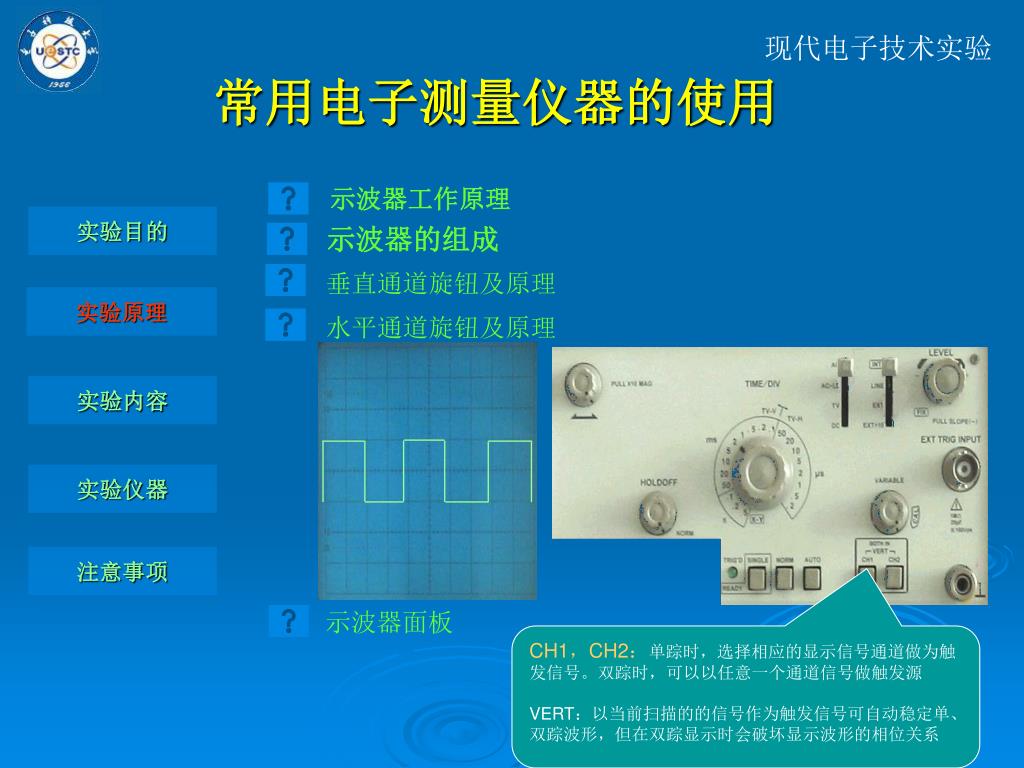

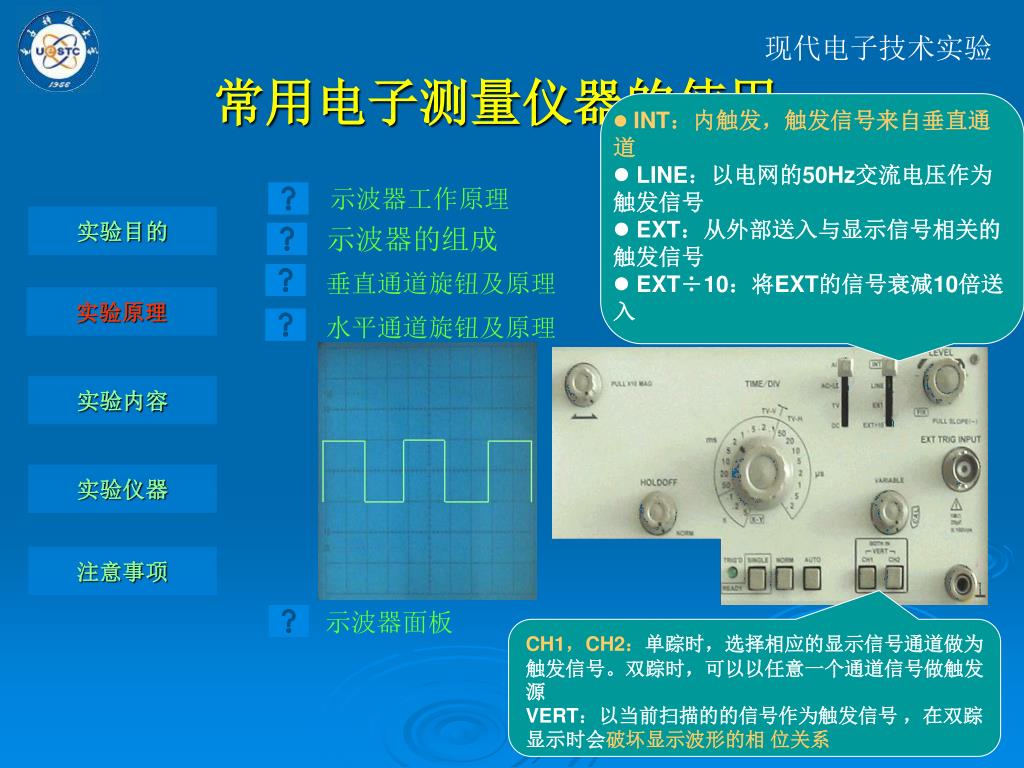

35. 现代电子技术实验 常用电子测量仪器的使用 • INT：内触发，触发信号来自垂直通道 • LINE：以电网的50Hz交流电压作为触发信号 • EXT：从外部送入与显示信号相关的触发信号 • EXT÷10：将EXT的信号衰减10倍送入 示波器工作原理 实验目的 示波器的组成 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板 CH1，CH2：单踪时，选择相应的显示信号通道做为触发信号。双踪时，可以以任意一个通道信号做触发源 VERT：以当前扫描的的信号作为触发信号 ，在双踪显示时会破坏显示波形的相 位关系

36. 现代电子技术实验 常用电子测量仪器的使用 示波器工作原理 实验目的 示波器的组成 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板 CH1，CH2：单踪时，选择相应的显示信号通道做为触发信号。双踪时，可以以任意一个通道信号做触发源 VERT：以当前扫描的的信号作为触发信号可自动稳定单、双踪波形，但在双踪显示时会破坏显示波形的相位关系

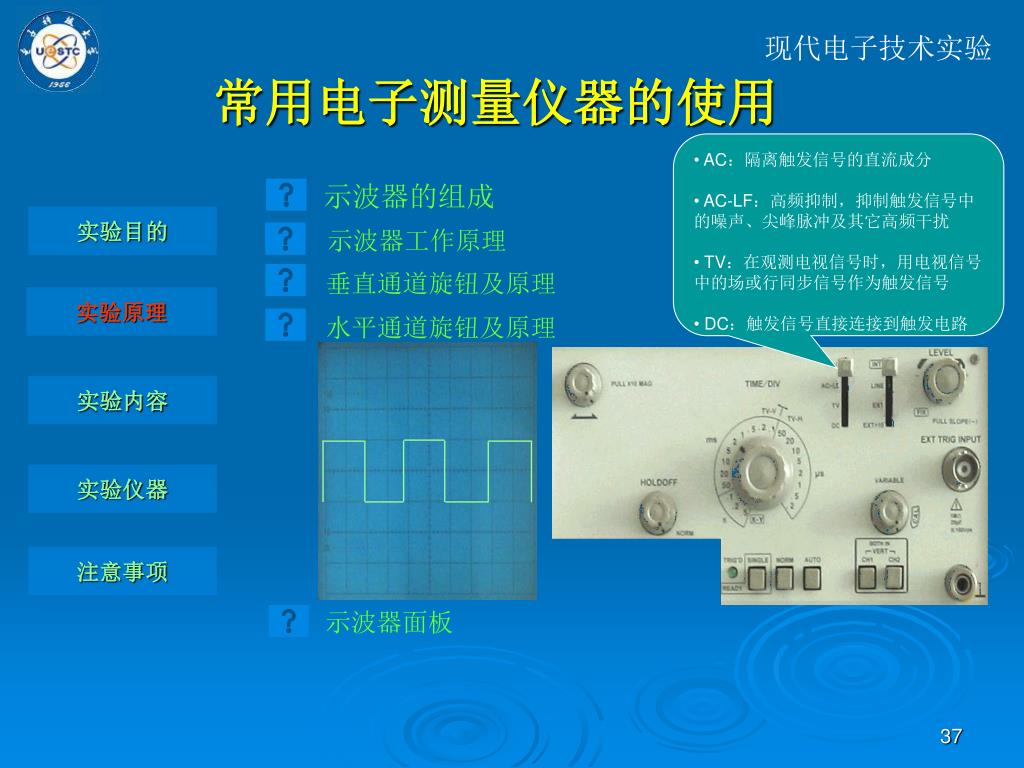

37. 现代电子技术实验 常用电子测量仪器的使用 • AC：隔离触发信号的直流成分 • AC-LF：高频抑制，抑制触发信号中的噪声、尖峰脉冲及其它高频干扰 • TV：在观测电视信号时，用电视信号中的场或行同步信号作为触发信号 • DC：触发信号直接连接到触发电路 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板

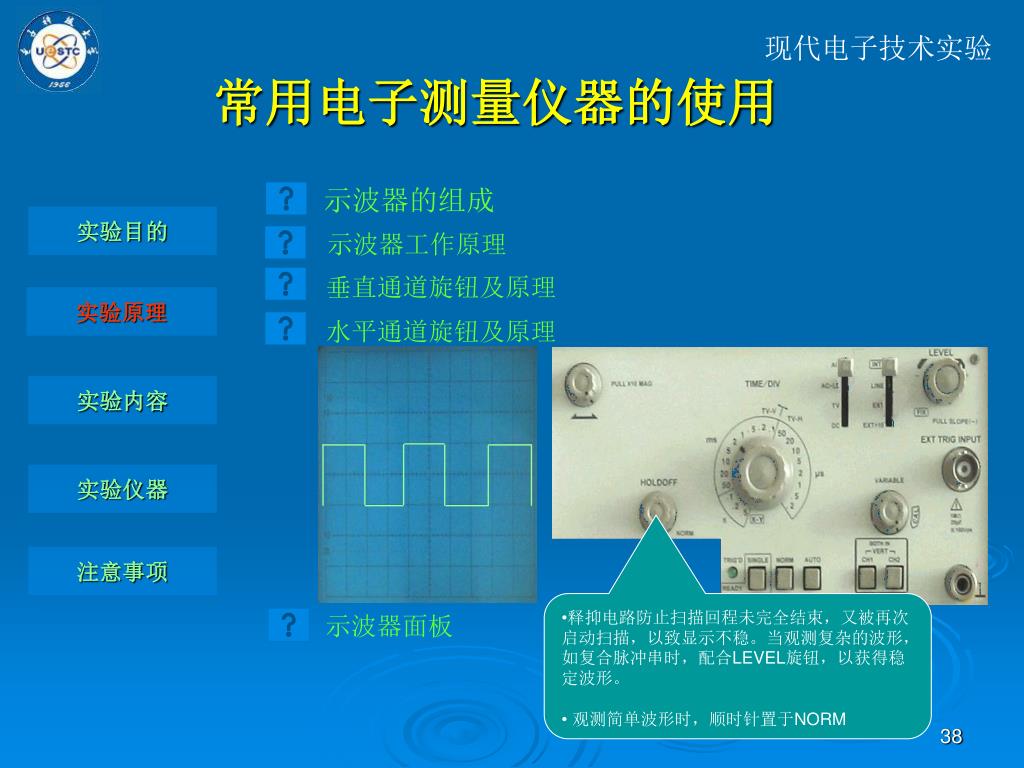

38. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 • 释抑电路防止扫描回程未完全结束，又被再次启动扫描，以致显示不稳。当观测复杂的波形，如复合脉冲串时，配合LEVEL旋钮，以获得稳定波形。 • 观测简单波形时，顺时针置于NORM 示波器面板

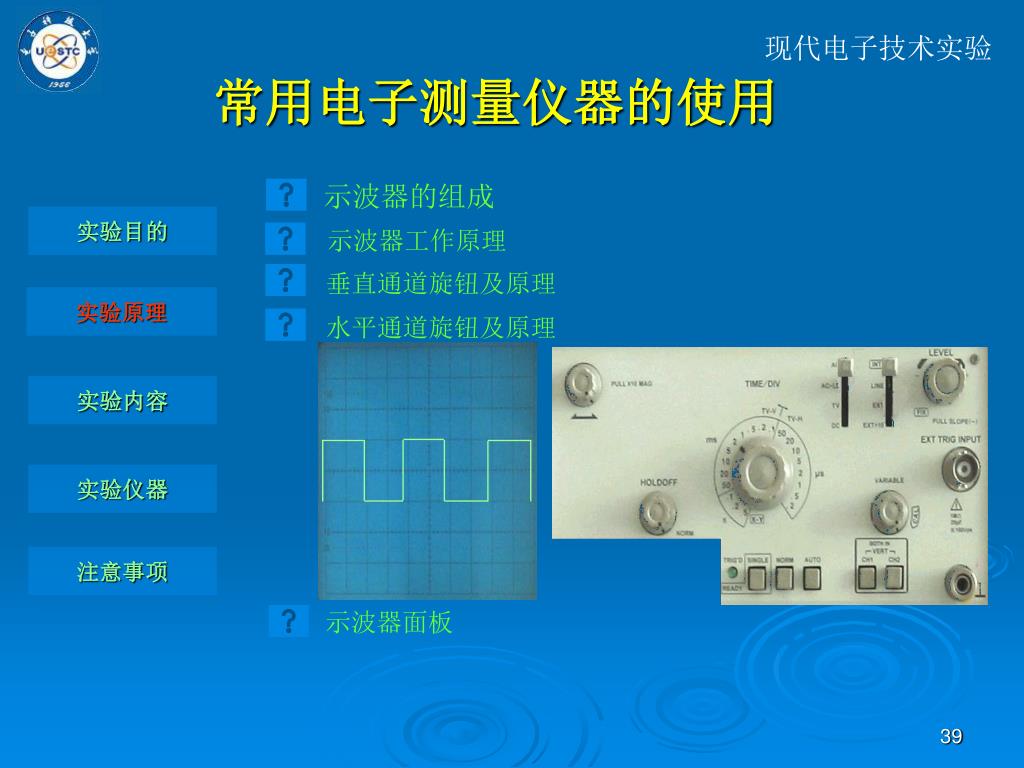

39. 现代电子技术实验 常用电子测量仪器的使用 示波器的组成 实验目的 示波器工作原理 垂直通道旋钮及原理 实验原理 水平通道旋钮及原理 实验内容 实验仪器 注意事项 示波器面板

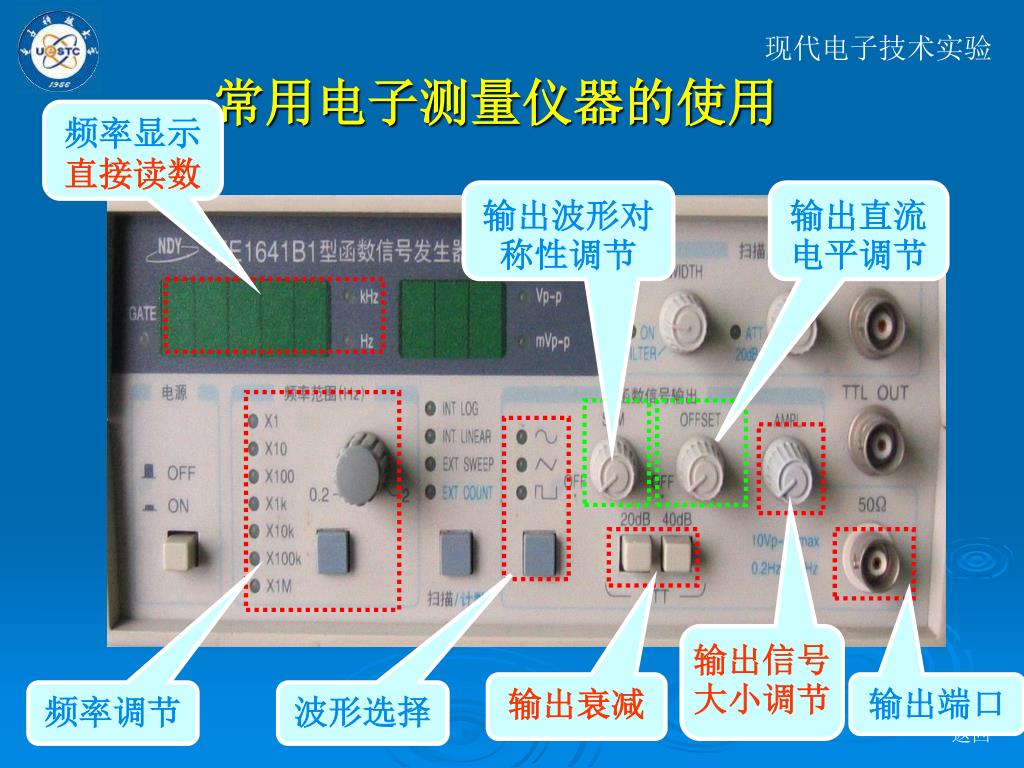

40. 现代电子技术实验 常用电子测量仪器的使用 频率显示 直接读数 输出波形对称性调节 输出直流电平调节 输出信号大小调节 输出衰减 输出端口 频率调节 波形选择 返回

41. 现代电子技术实验 常用电子测量仪器的使用 返回

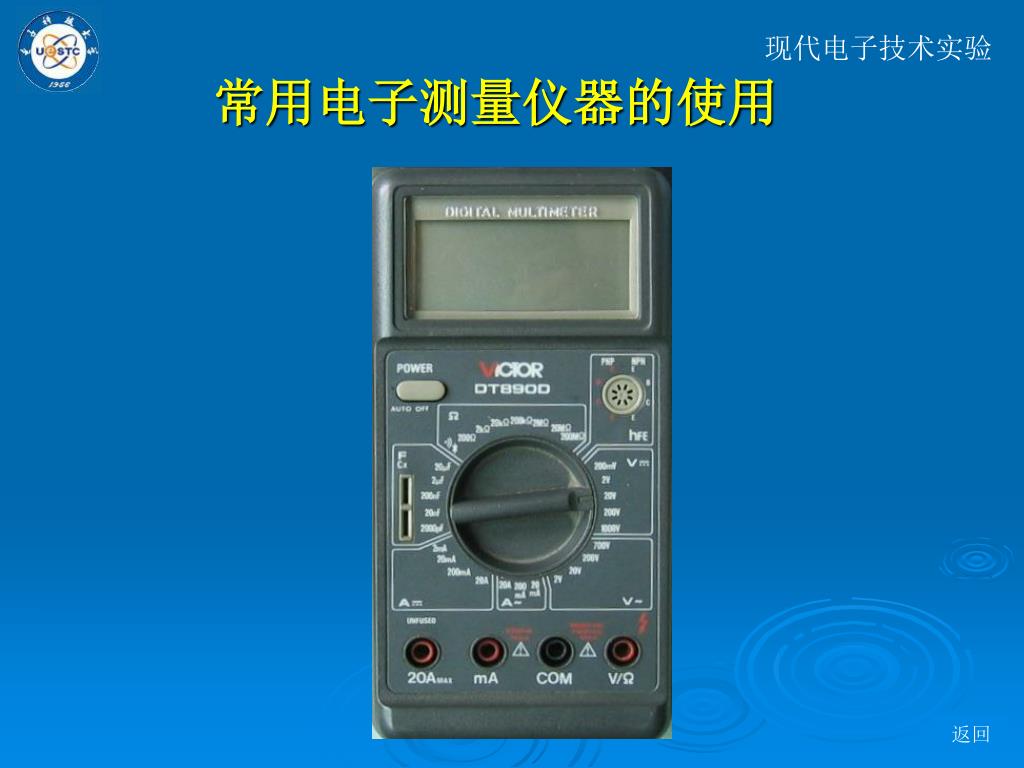

42. 现代电子技术实验 常用电子测量仪器的使用 返回

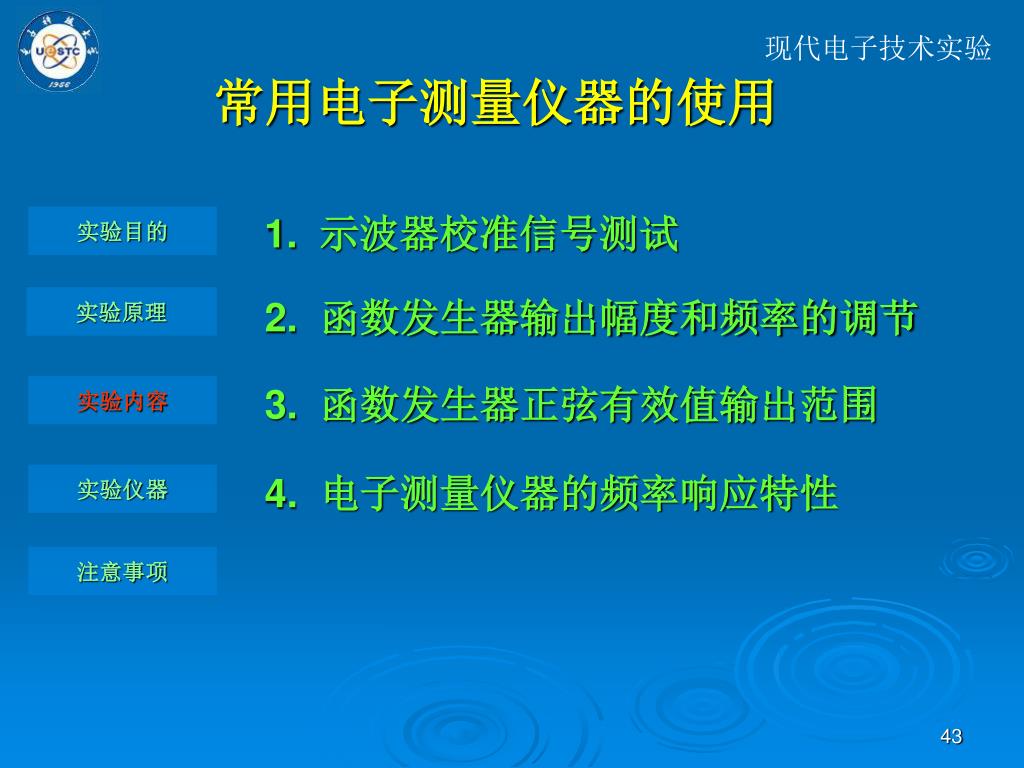

43. 现代电子技术实验 常用电子测量仪器的使用 1. 示波器校准信号测试 实验目的 实验原理 2. 函数发生器输出幅度和频率的调节 3. 函数发生器正弦有效值输出范围 实验内容 4. 电子测量仪器的频率响应特性 实验仪器 注意事项

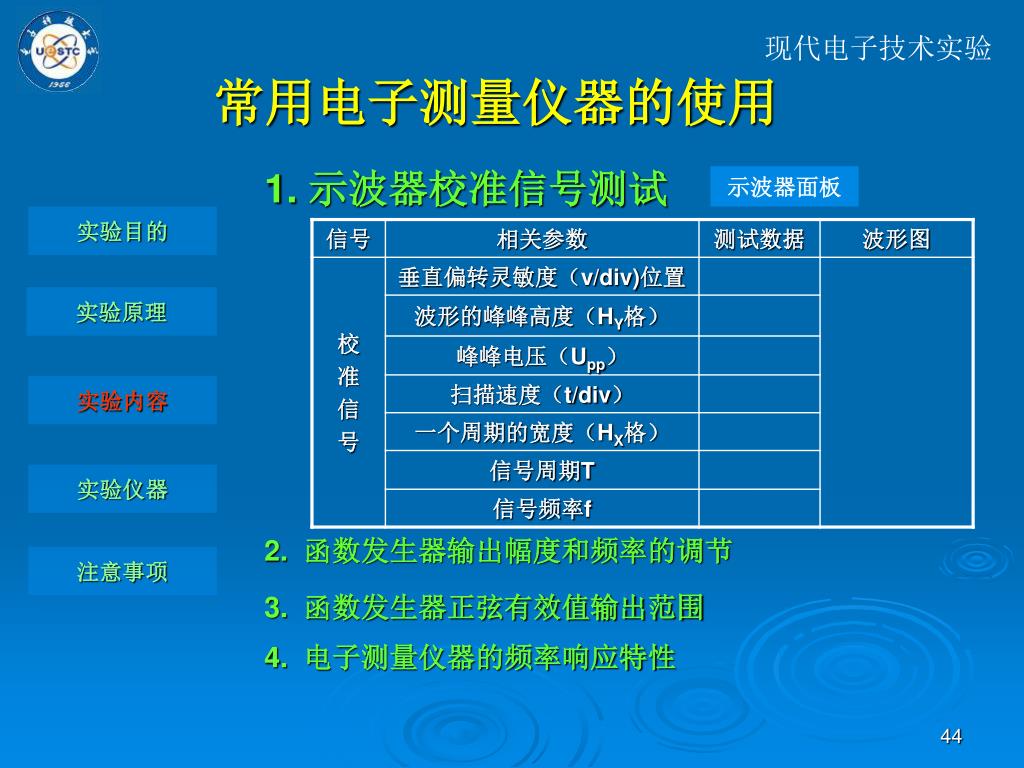

44. 现代电子技术实验 常用电子测量仪器的使用 1. 示波器校准信号测试 示波器面板 实验目的 实验原理 实验内容 实验仪器 2. 函数发生器输出幅度和频率的调节 注意事项 3. 函数发生器正弦有效值输出范围 4. 电子测量仪器的频率响应特性

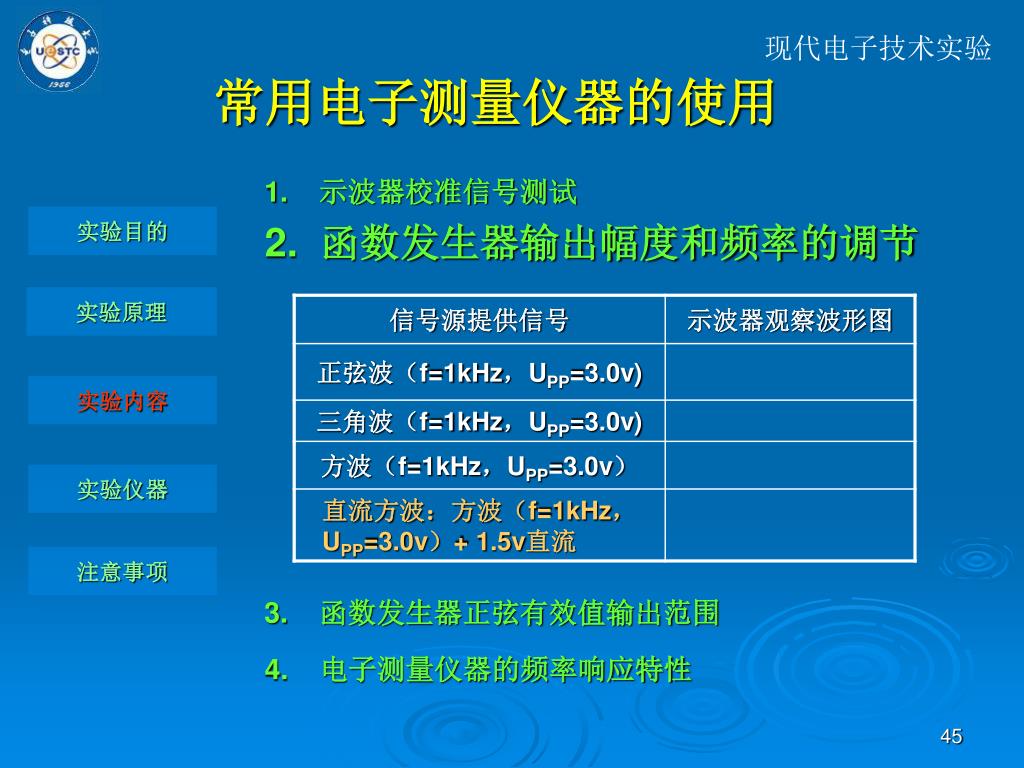

45. 现代电子技术实验 常用电子测量仪器的使用 1. 示波器校准信号测试 实验目的 2. 函数发生器输出幅度和频率的调节 实验原理 实验内容 实验仪器 注意事项 3. 函数发生器正弦有效值输出范围 4. 电子测量仪器的频率响应特性

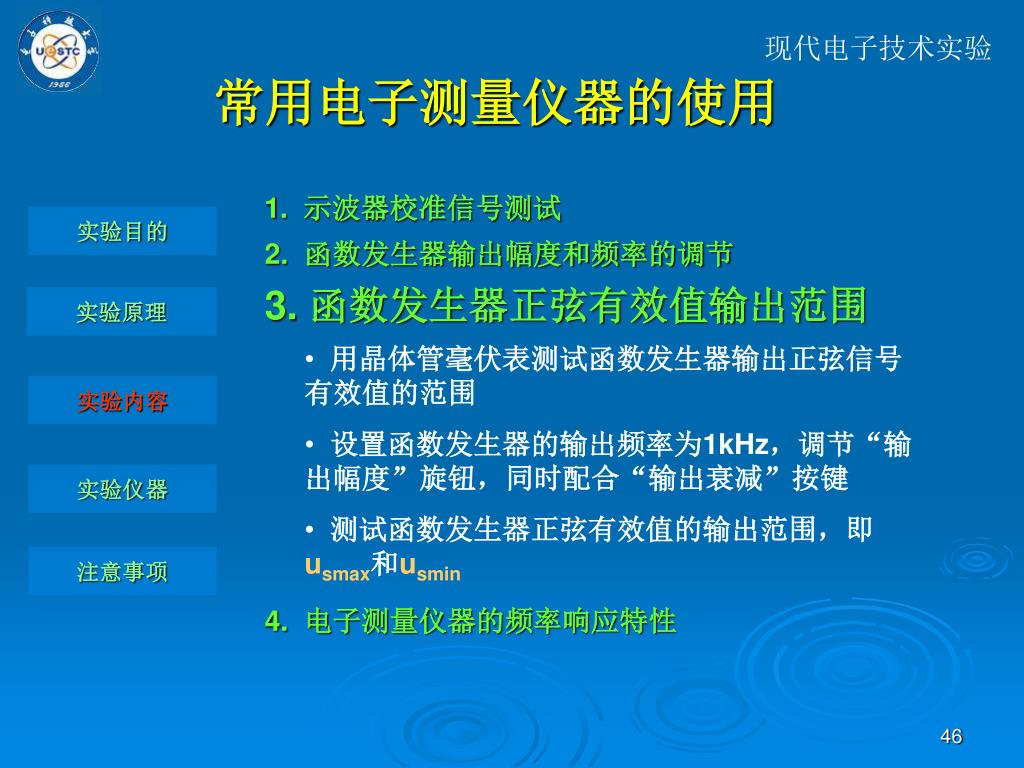

46. 现代电子技术实验 常用电子测量仪器的使用 1. 示波器校准信号测试 实验目的 2. 函数发生器输出幅度和频率的调节 3. 函数发生器正弦有效值输出范围 实验原理 • 用晶体管毫伏表测试函数发生器输出正弦信号有效值的范围 • 设置函数发生器的输出频率为1kHz，调节“输出幅度”旋钮，同时配合“输出衰减”按键 • 测试函数发生器正弦有效值的输出范围，即usmax和usmin 实验内容 实验仪器 注意事项 4. 电子测量仪器的频率响应特性

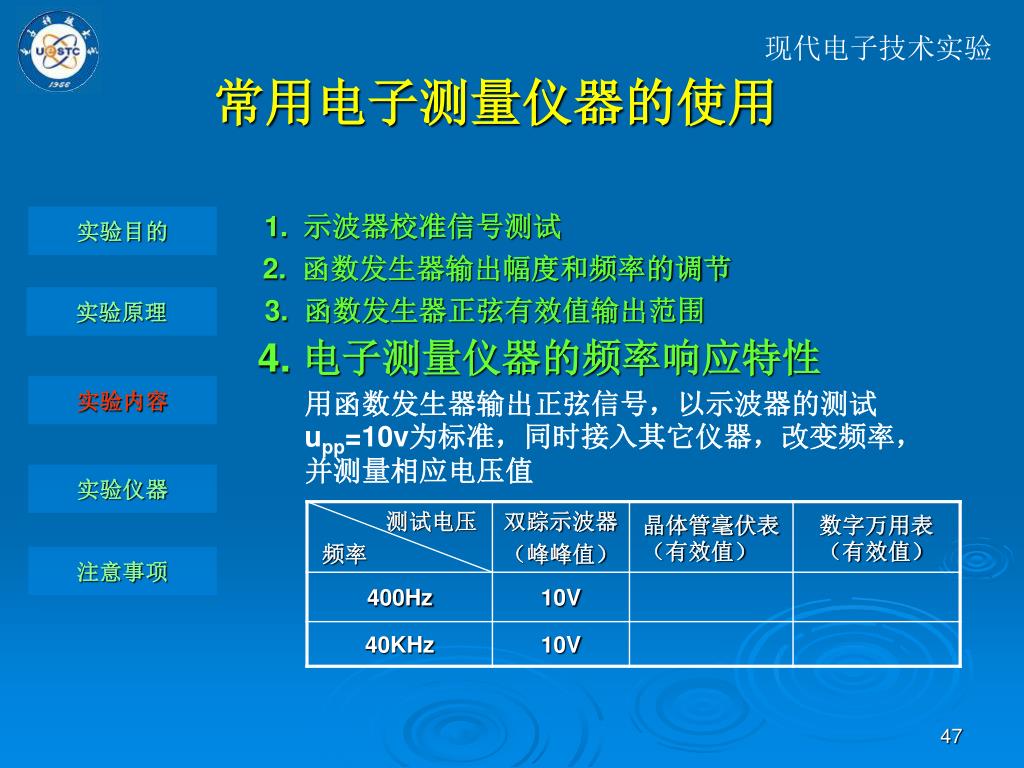

47. 现代电子技术实验 常用电子测量仪器的使用 1. 示波器校准信号测试 实验目的 2. 函数发生器输出幅度和频率的调节 实验原理 3. 函数发生器正弦有效值输出范围 4. 电子测量仪器的频率响应特性 实验内容 用函数发生器输出正弦信号，以示波器的测试upp=10v为标准，同时接入其它仪器，改变频率，并测量相应电压值 实验仪器 注意事项

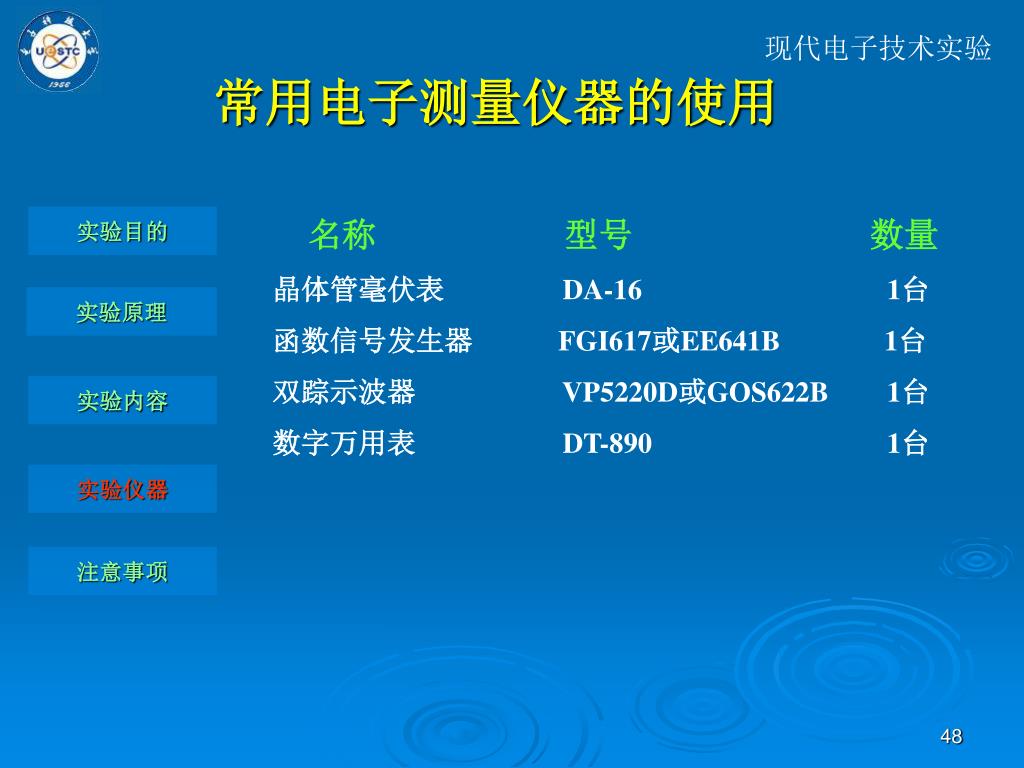

48. 现代电子技术实验 常用电子测量仪器的使用 实验目的 名称 型号数量 晶体管毫伏表 DA-16 1台 函数信号发生器 FGI617或EE641B 1台 双踪示波器 VP5220D或GOS622B 1台 数字万用表 DT-890 1台 实验原理 实验内容 实验仪器 注意事项

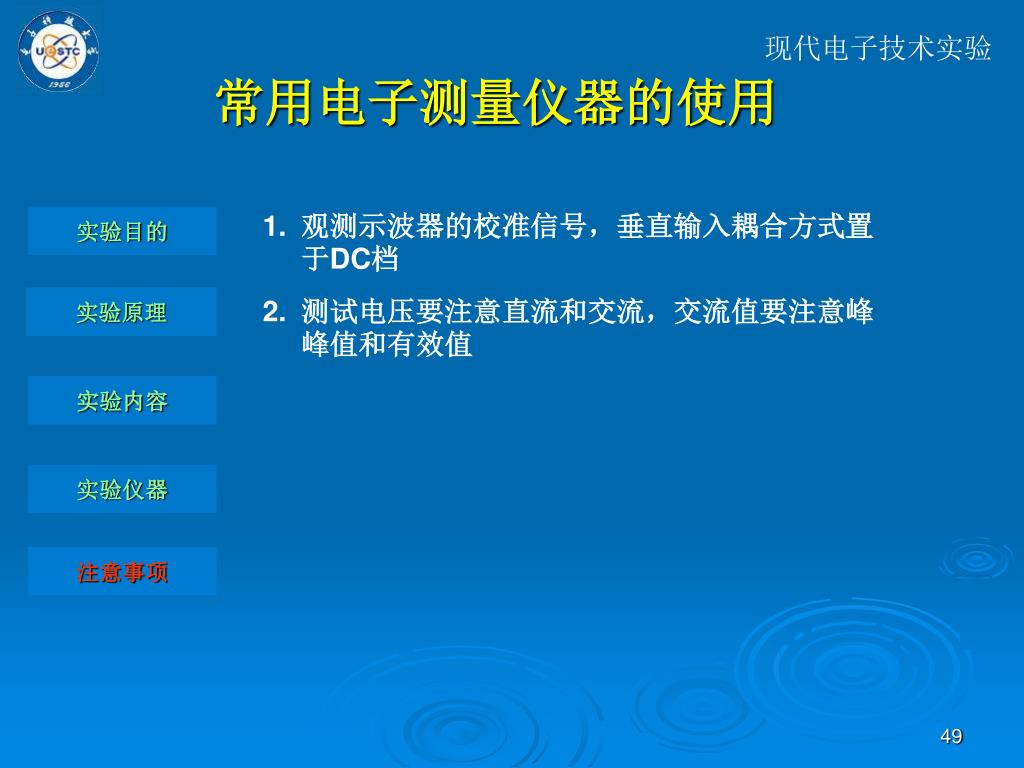

49. 现代电子技术实验 常用电子测量仪器的使用 • 观测示波器的校准信号，垂直输入耦合方式置于DC档 • 测试电压要注意直流和交流，交流值要注意峰峰值和有效值 实验目的 实验原理 实验内容 实验仪器 注意事项

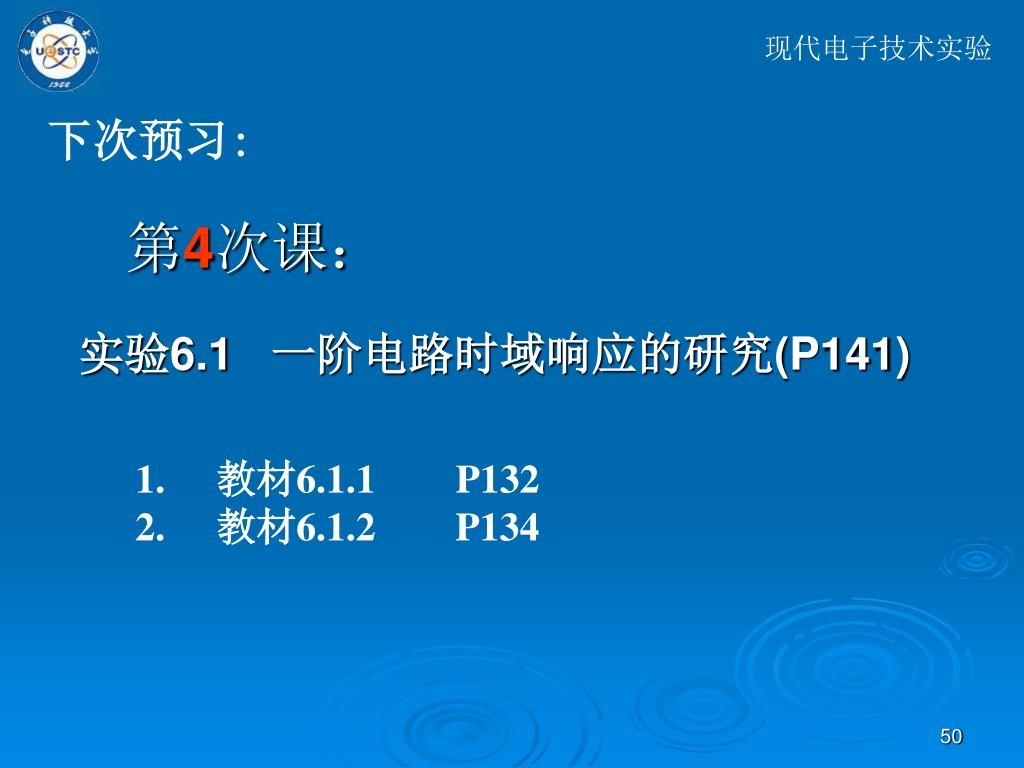

50. 现代电子技术实验 下次预习: 第4次课： 实验6.1 一阶电路时域响应的研究(P141) • 教材6.1.1 P132 • 教材6.1.2 P134
