繞箱子. 馬達右轉： [Move] 超音波偵測箱子： [Switch]-[Ultrasonic Sensor]. 箱子. 超音波. 機器人. 活動目標. 機器人沿著箱子繞圈圈 超音波偵測箱子距離， 遇到開口，就右轉直角，繼續沿著箱子走 影片觀摩. 重點事項. 組裝簡易樂高機器人 安裝「超音波感應器」 NXT 2.0 程式撰寫 馬達右轉： [Move] 超音波偵測牆壁： [Switch]-[Ultrasonic Sensor] 活動：繞箱子 - 誰的機器人繞最多個彎呢？. 樂高機器人. 組裝步驟. 左： Connect beam and motor.

ninon
Download Presentation

繞箱子

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

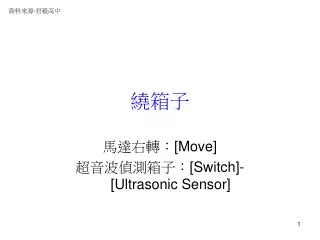

  1. 資料來源-君毅高中 繞箱子 馬達右轉：[Move] 超音波偵測箱子：[Switch]-[Ultrasonic Sensor]

  2. 箱子 超音波 機器人 資料來源-君毅高中 活動目標 • 機器人沿著箱子繞圈圈 • 超音波偵測箱子距離， • 遇到開口，就右轉直角，繼續沿著箱子走 • 影片觀摩

  3. 資料來源-君毅高中 重點事項 • 組裝簡易樂高機器人 • 安裝「超音波感應器」 • NXT 2.0程式撰寫 • 馬達右轉：[Move] • 超音波偵測牆壁：[Switch]-[Ultrasonic Sensor] • 活動：繞箱子-誰的機器人繞最多個彎呢？

  4. 樂高機器人 組裝步驟 資料來源-君毅高中

  5. 左： Connect beam and motor 資料來源-君毅高中

  6. 左： Attach connector and beam 資料來源-君毅高中

  7. 資料來源-君毅高中 右

  8. 資料來源-君毅高中 右

  9. 資料來源-君毅高中 右

  10. 資料來源-君毅高中 右

  11. 資料來源-君毅高中 右

  12. 資料來源-君毅高中 右

  13. 資料來源-君毅高中 右

  14. 資料來源-君毅高中 右

  15. 左、右：連接輪胎 插入灰色套筒， 保持輪胎與馬達的適當距離， 避免輪胎與馬達摩擦，前進時歪歪斜斜 資料來源-君毅高中 請組長特別檢查輪胎， 以免影響本次活動完成度

  16. 左、右：Motor module 資料來源-君毅高中

  17. 中：Link 2 connector with a 7M beam 資料來源-君毅高中

  18. 中：萬向輪-1 資料來源-君毅高中

  19. 中： 萬向輪-2 資料來源-君毅高中

  20. 中：萬向輪-3 資料來源-君毅高中 注意：[L積木]與[轉軸]的相對位置， 　　　裝反會卡到馬達

  21. 完成圖 資料來源-君毅高中

  22. 資料來源-君毅高中 超音波感應 • 安裝建議： • 裝在機器人右邊靠後面， • 高度不可以超過箱子 • 裝在4號孔

  23. 資料來源-君毅高中 超音波感應器-組裝圖

  24. 資料來源-君毅高中

  25. 資料來源-君毅高中

  26. 資料來源-君毅高中 安裝右邊的後面，插4號孔

  27. 資料來源-君毅高中 NXT程式複習 小測驗 請學員們安靜聽題目

  28. 資料來源-君毅高中 馬達控制[Move] • 設定： • 方向(Direction)： • 舵向(Steering)： • 動力(Power)： • 週期(Duration)： 請回答這些設定 有什麼功能？

  29. 資料來源-君毅高中 馬達控制[Move] • 設定： • 方向(Direction)：前進、後退、停止 • 舵向(Steering)：左轉、右轉 • 動力(Power)：調整速度 • 週期(Duration)：調整跑多久 解答

  30. 資料來源-君毅高中 你答對了嗎？ 請將答案寫在學習單

  31. 資料來源-君毅高中 NXT 2.0程式 馬達控制：[Move] 超音波偵測牆壁：[Switch]-[Ultrasonic Sensor]

  32. 超音波 機器人 資料來源-君毅高中 活動目標 箱子 偵測牆壁 右轉 直走

  33. 機 器 人 C 馬 達 B 馬 達 資料來源-君毅高中 程式概念：「右轉」三種方法 右轉 • C前進-圓規旋轉 • B後退-倒圓規旋轉 • C前進 B後退-軸心旋轉

  34. 資料來源-君毅高中 程式概念：沿牆壁走 • 步驟1：迴圈 • [Loop]功能 • 使機器人自動一直走 • 步驟2：超音波感應器 • [Switch]-[Ultrasonic Sensor]功能 • 有牆壁：直走 • 沒牆壁：右轉直角

  35. 資料來源-君毅高中 程式撰寫 請專心看老師示範

  36. 資料來源-君毅高中 程式撰寫 [Loop] [Switch]-[Ultrasonic Sensor]

  37. 資料來源-君毅高中 程式撰寫 完成了! 有牆壁：直走 前進一點距離，以免機器人右轉之後看不到箱子，就繼續右轉，變成原地繞圈圈 沒牆壁：右轉直角

  38. 資料來源-君毅高中 活動：繞箱子 動作要求：沿著箱子拐彎 勝利條件：看誰的機器人， 可以繞最多個彎喔!

  39. 資料來源-君毅高中 6:45拆解，物歸原位

  40. 資料來源-君毅高中 給老師檢查

  41. 資料來源-君毅高中 給老師檢查
