Störskydd

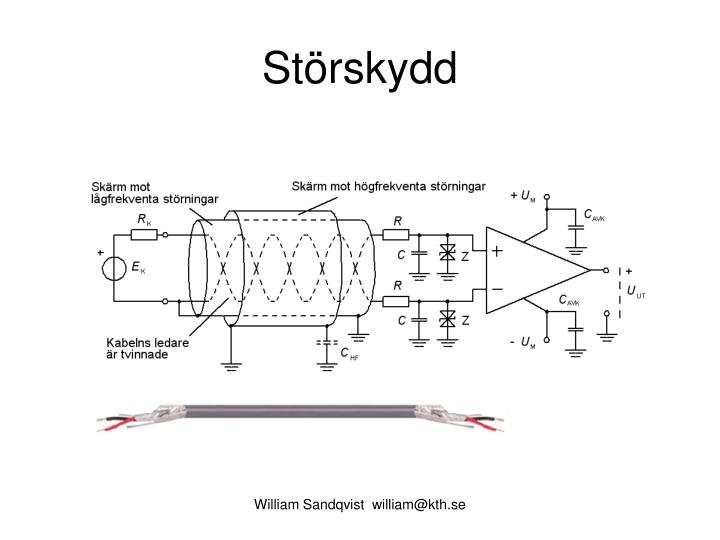

1. Störskydd William Sandqvist william@kth.se

2. - = 0 + + - Partvinnad kabel En partvinnad kabel blir okänslig för elektromagnetiska störningar. William Sandqvist william@kth.se

3. Faradays bur En skärmad kabel blir okänslig för elektriska störningar/fält – som en Faradays bur. William Sandqvist william@kth.se

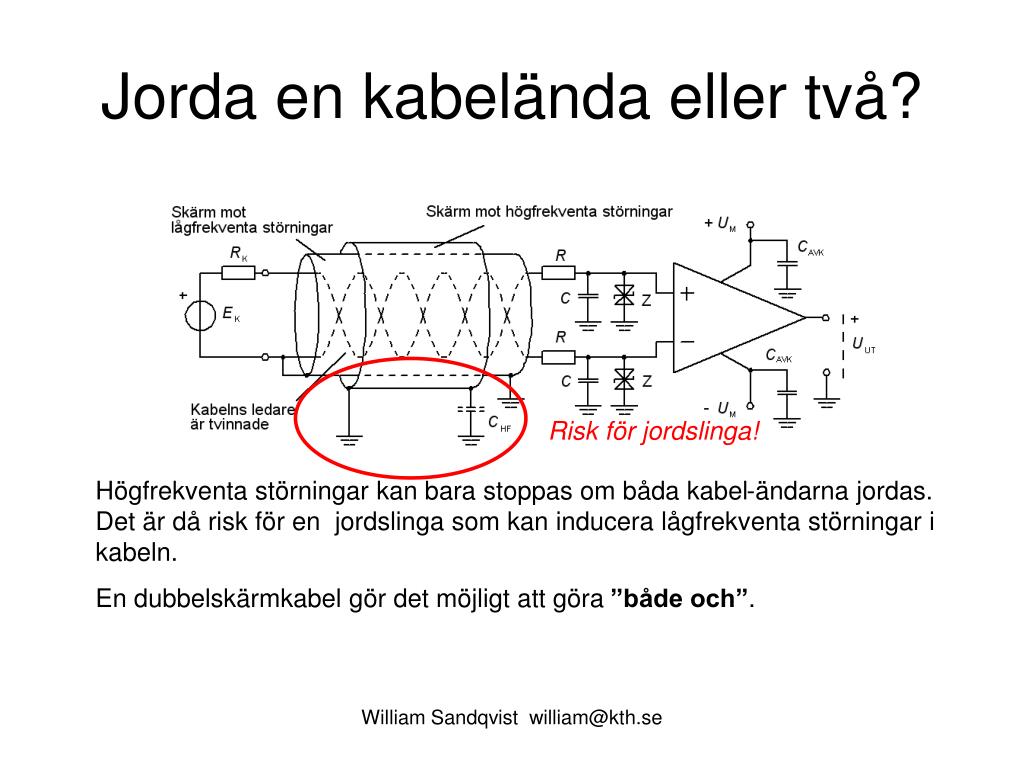

4. Risk för jordslinga! Jorda en kabelända eller två? Högfrekventa störningar kan bara stoppas om båda kabel-ändarna jordas. Det är då risk för en jordslinga som kan inducera lågfrekventa störningar i kabeln. En dubbelskärmkabel gör det möjligt att göra ”både och”. William Sandqvist william@kth.se

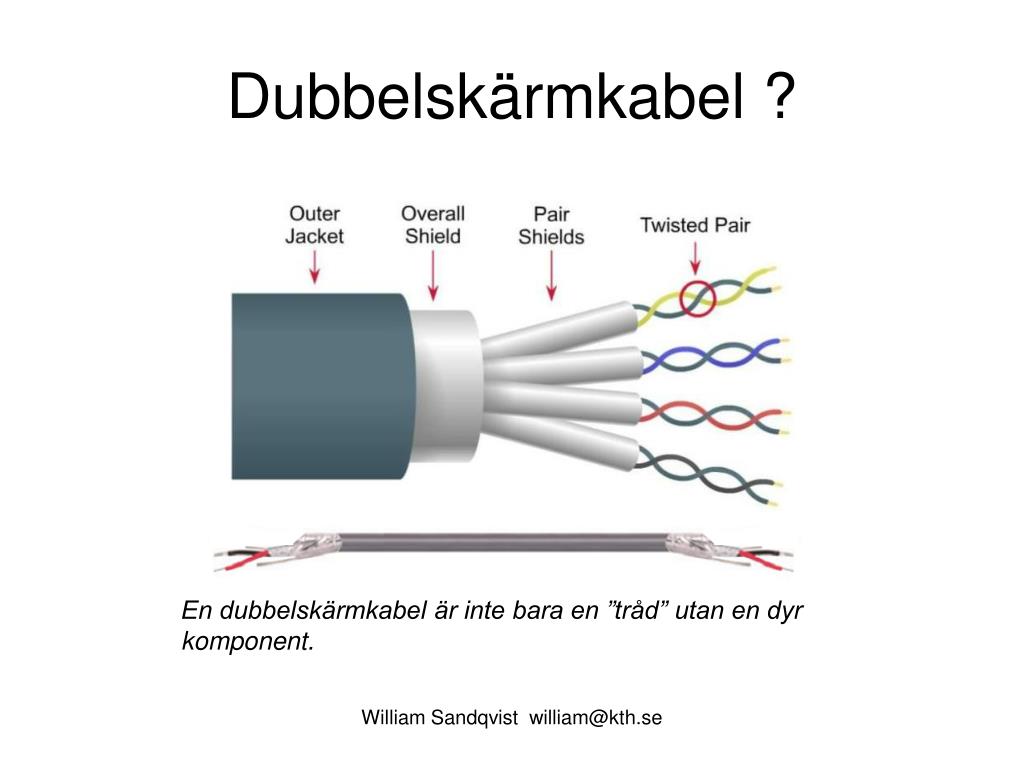

5. Dubbelskärmkabel ? En dubbelskärmkabel är inte bara en ”tråd” utan en dyr komponent. William Sandqvist william@kth.se

6. PIC-processor nära givaren?  En enkel givare som därmed har en svag utsignal kan behöva anslutas med en dyr kabel.  En dyr givare med ”inbyggd elektronik” kan klara sig med en enklare kabel. Kostnaden för båda alternativen kan i slutändan mycket väl bli densamma! Således smart att bygga in en 8 bitars PIC-processor inuti givaren! William Sandqvist william@kth.se

7. PIC-processorn som kabel? Digital signalöverföring Analog signalöverföring Hur många 8:a bitars PIC-processorer får man för en meter kabel? PIC-processorn som kabelersättare!( Från början betydde PICPeripheral Interface Computer ) William Sandqvist william@kth.se

8. ELFA’s billigaste PIC-processor 4 kr st om Du köper 10 st … PIC10F220T-I/OTKan kompileras med Cc5x – includefil finns Programminne: 384 ordRAM-minne: 16 Byte8 bit AD-omvandlare 2 kanalerInbyggd oscillator 4 MHzTIMER0Spänning 2…5,5 VTypisk strömförbrukning: 175μA  När datorkraft är så här billig öppnas helt nya möjligheter … Det är ett skäl till att det kan vara bra att lära sig PIC-processorer! William Sandqvist william@kth.se
