  1. 单片机原理及应用实验 机械与电子工程学院 指导教师：李晋阳 E-Mail：ljylmq@sdau.edu.cn 山东农业大学机械与电子工程学院

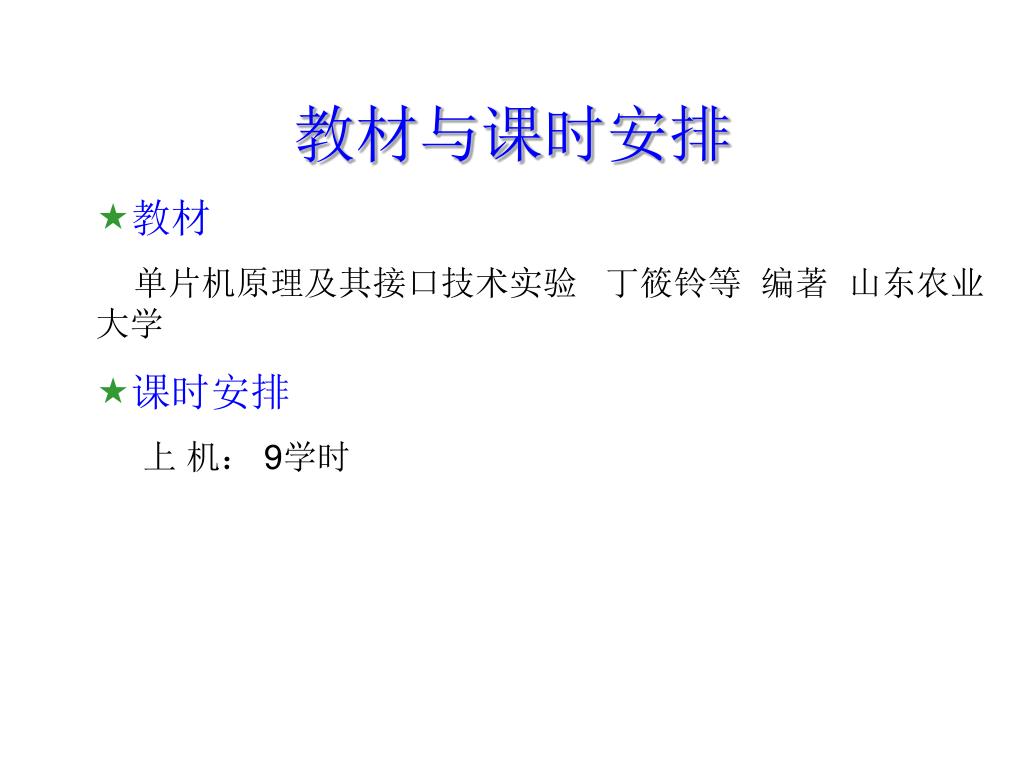

  2. 教材与课时安排 • 教材 单片机原理及其接口技术实验 丁筱铃等 编著 山东农业大学 • 课时安排 上 机： 9学时

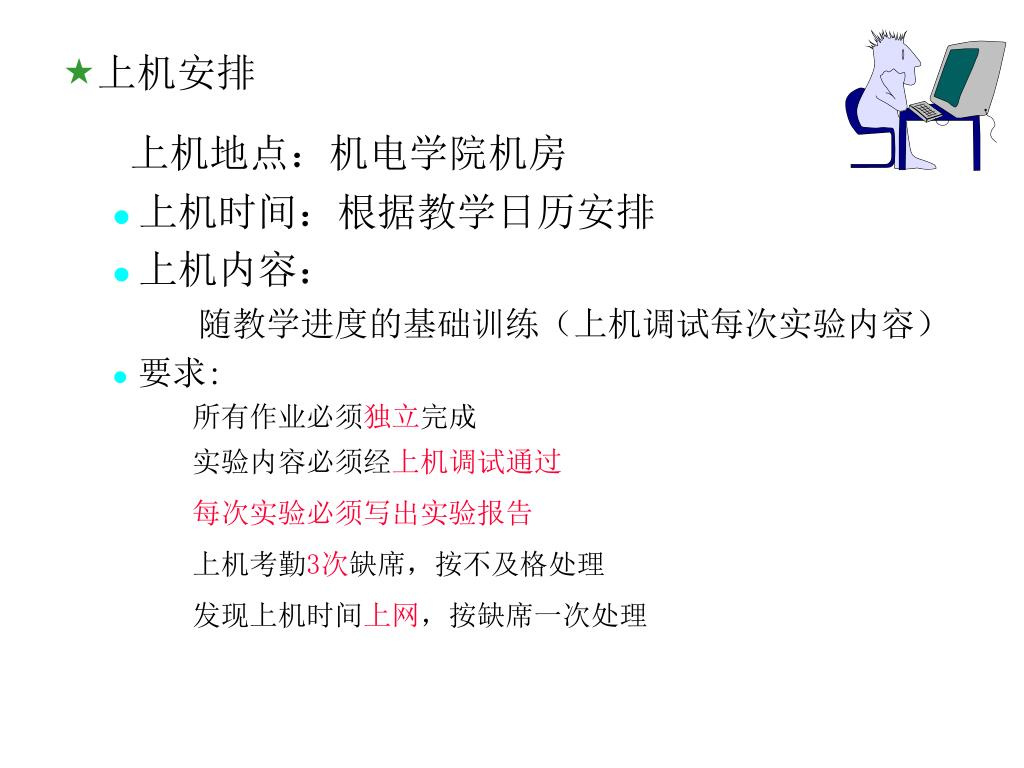

  3. 上机安排 上机地点：机电学院机房 • 上机时间：根据教学日历安排 • 上机内容： • 随教学进度的基础训练（上机调试每次实验内容） • 要求: • 所有作业必须独立完成 • 实验内容必须经上机调试通过 每次实验必须写出实验报告 • 上机考勤3次缺席，按不及格处理 • 发现上机时间上网，按缺席一次处理

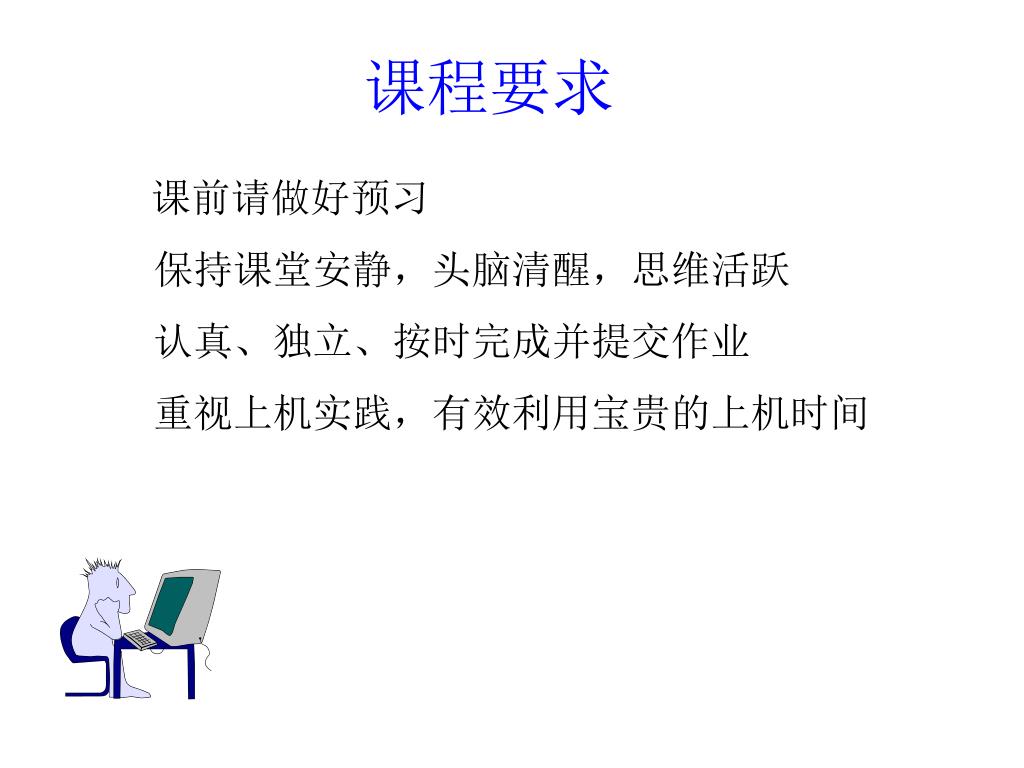

  4. 课程要求 课前请做好预习 • 保持课堂安静，头脑清醒，思维活跃 • 认真、独立、按时完成并提交作业 • 重视上机实践，有效利用宝贵的上机时间

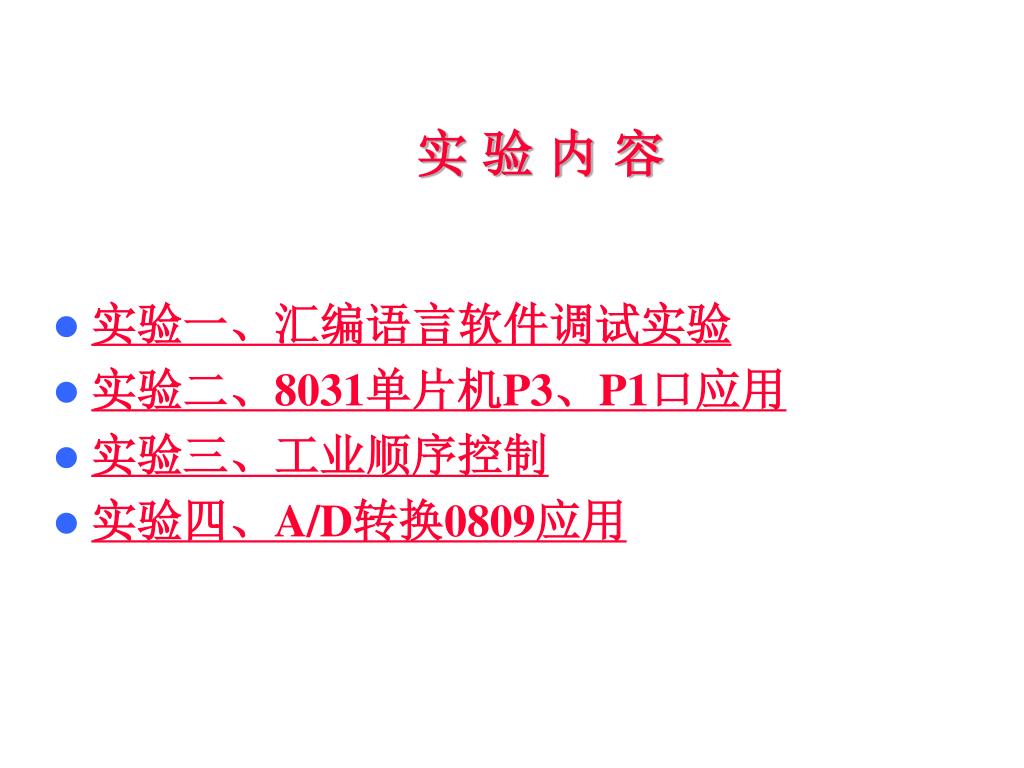

  5. 实 验 内 容 实验一、汇编语言软件调试实验 实验二、8031单片机P3、P1口应用 实验三、工业顺序控制 实验四、A/D转换0809应用

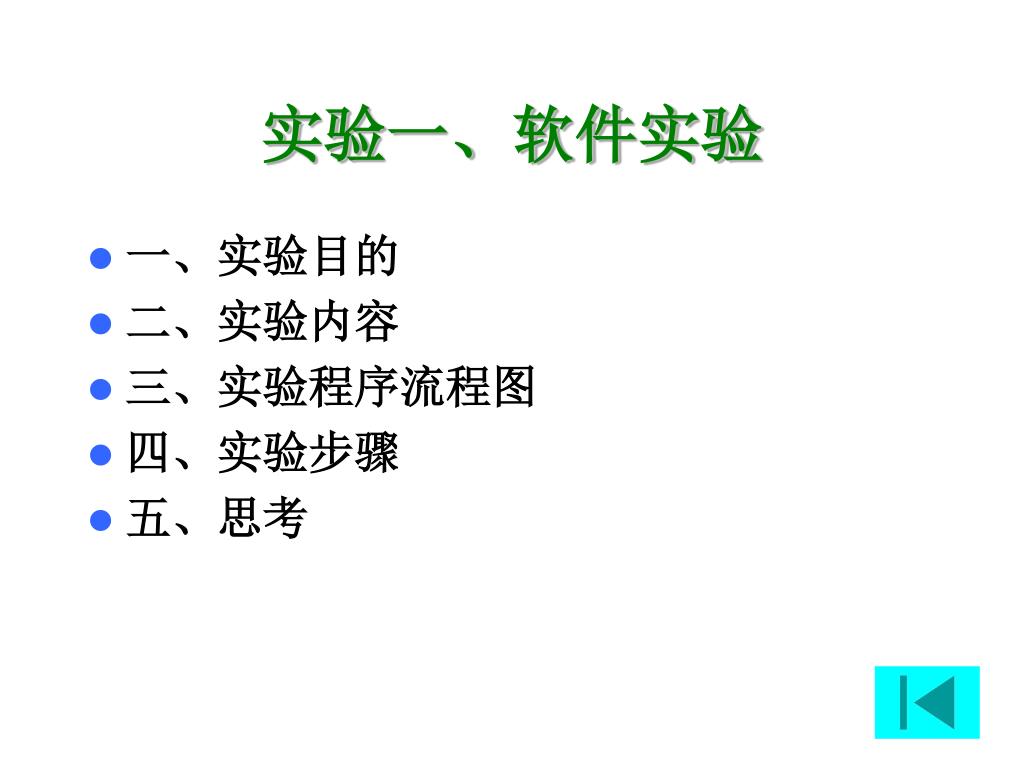

  6. 实验一、软件实验 • 一、实验目的 • 二、实验内容 • 三、实验程序流程图 • 四、实验步骤 • 五、思考

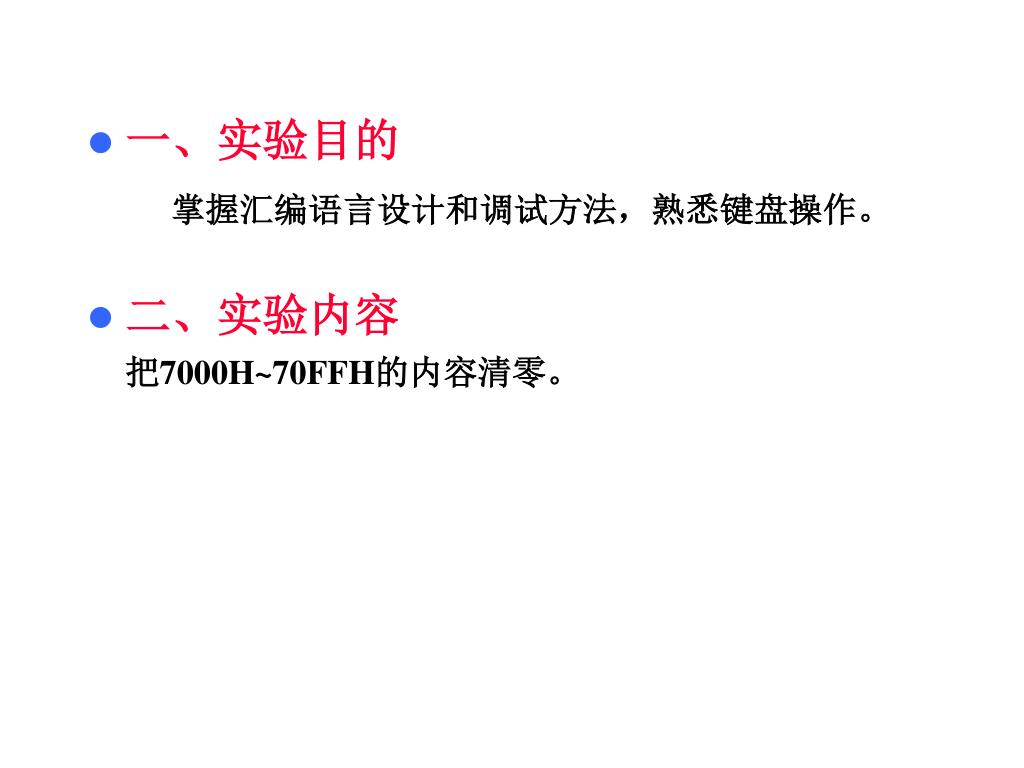

  7. 一、实验目的掌握汇编语言设计和调试方法，熟悉键盘操作。一、实验目的掌握汇编语言设计和调试方法，熟悉键盘操作。 • 二、实验内容把7000H~70FFH的内容清零。

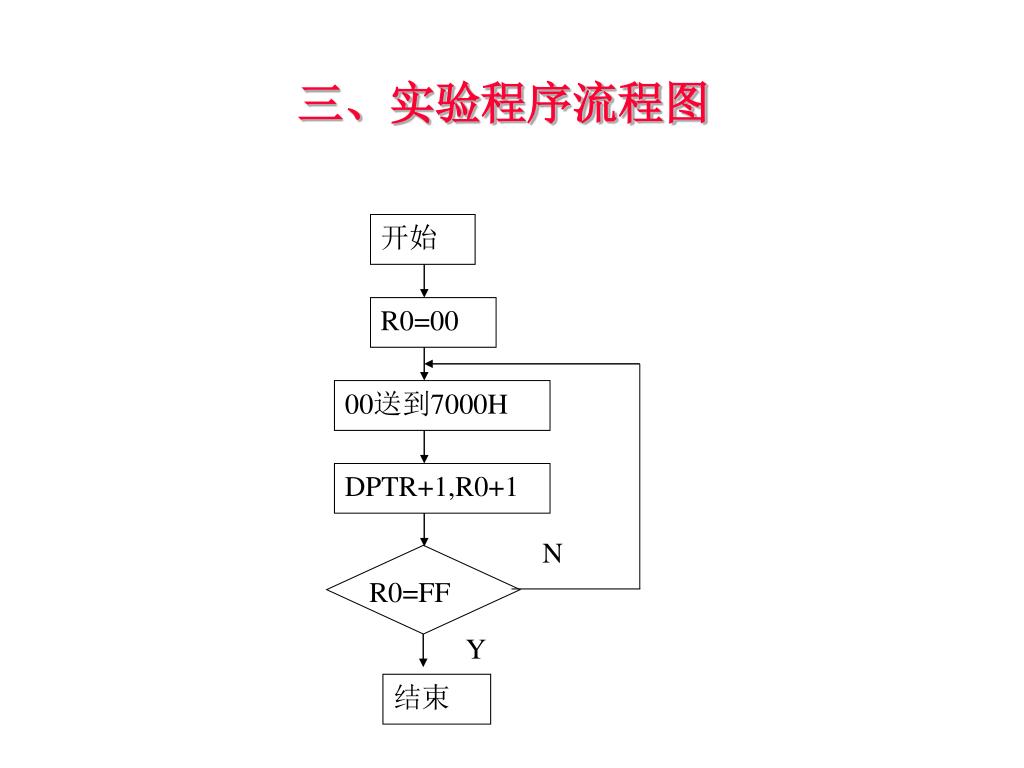

  8. N R0=FF Y 三、实验程序流程图 开始 R0=00 00送到7000H DPTR+1,R0+1 结束

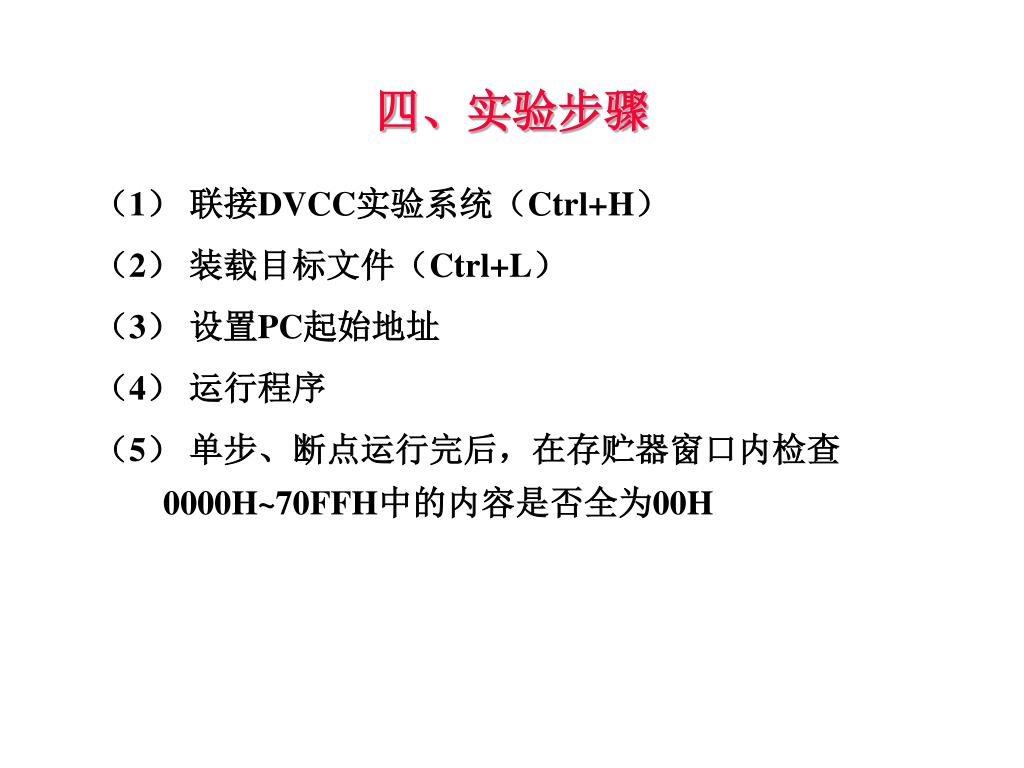

  9. 四、实验步骤 （1） 联接DVCC实验系统（Ctrl+H） （2） 装载目标文件（Ctrl+L） （3） 设置PC起始地址 （4） 运行程序 （5） 单步、断点运行完后，在存贮器窗口内检查0000H~70FFH中的内容是否全为00H

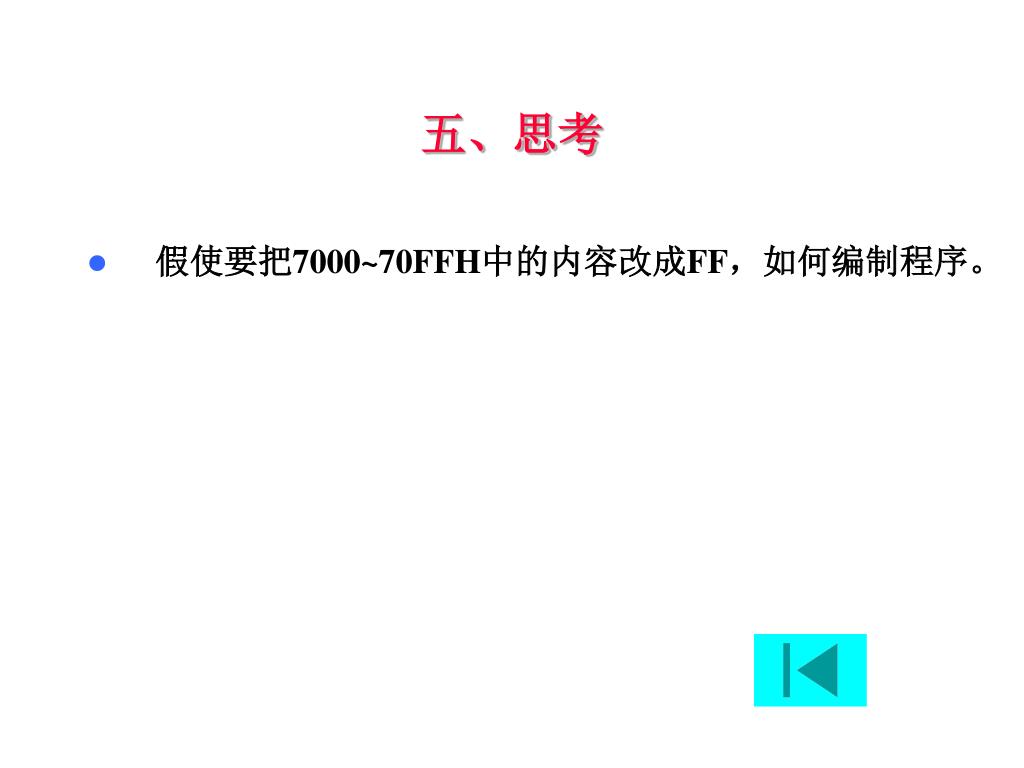

  10. 五、思考 • 假使要把7000~70FFH中的内容改成FF，如何编制程序。

  11. 实验二、8031单片机P3、P1口应用 • 一、实验目的 • 二、实验内容 • 三、实验程序流程图 • 四、实验原理图 • 五、实验步骤 • 六、实验程序

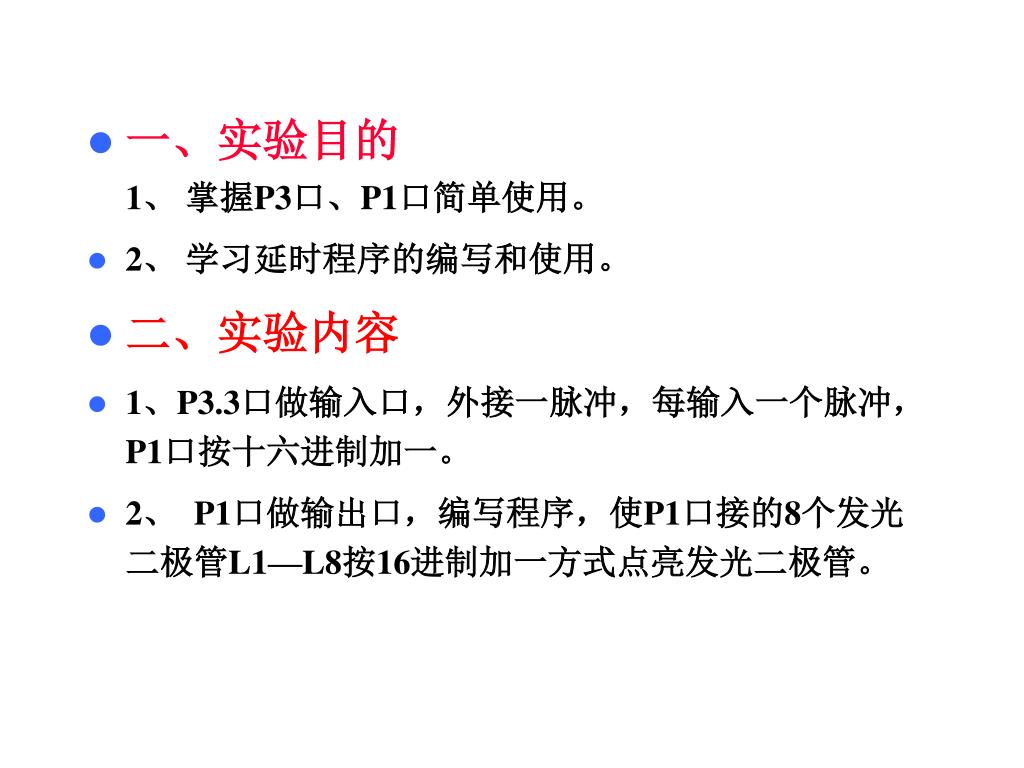

  12. 一、实验目的1、 掌握P3口、P1口简单使用。 • 2、 学习延时程序的编写和使用。 • 二、实验内容 • 1、P3.3口做输入口，外接一脉冲，每输入一个脉冲，P1口按十六进制加一。 • 2、 P1口做输出口，编写程序，使P1口接的8个发光二极管L1—L8按16进制加一方式点亮发光二极管。

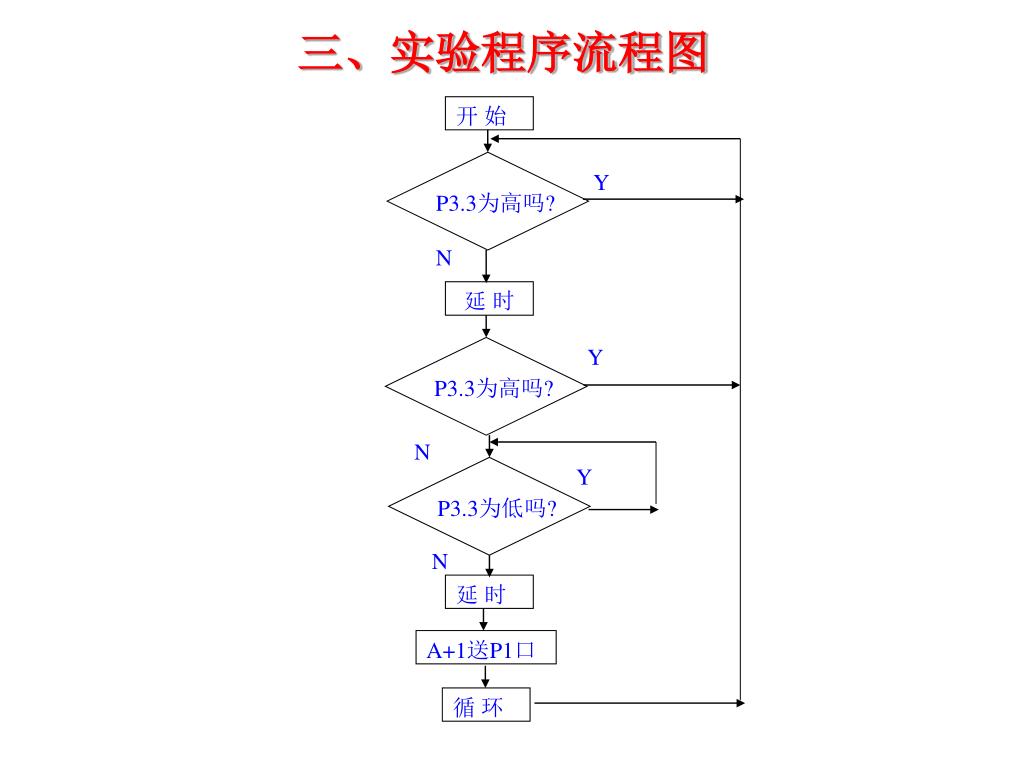

  13. Y P3.3为高吗? P3.3为高吗? P3.3为低吗? N 延 时 Y N Y N 延 时 A+1送P1口 循 环 三、实验程序流程图 开 始

  14. 四、实验原理图

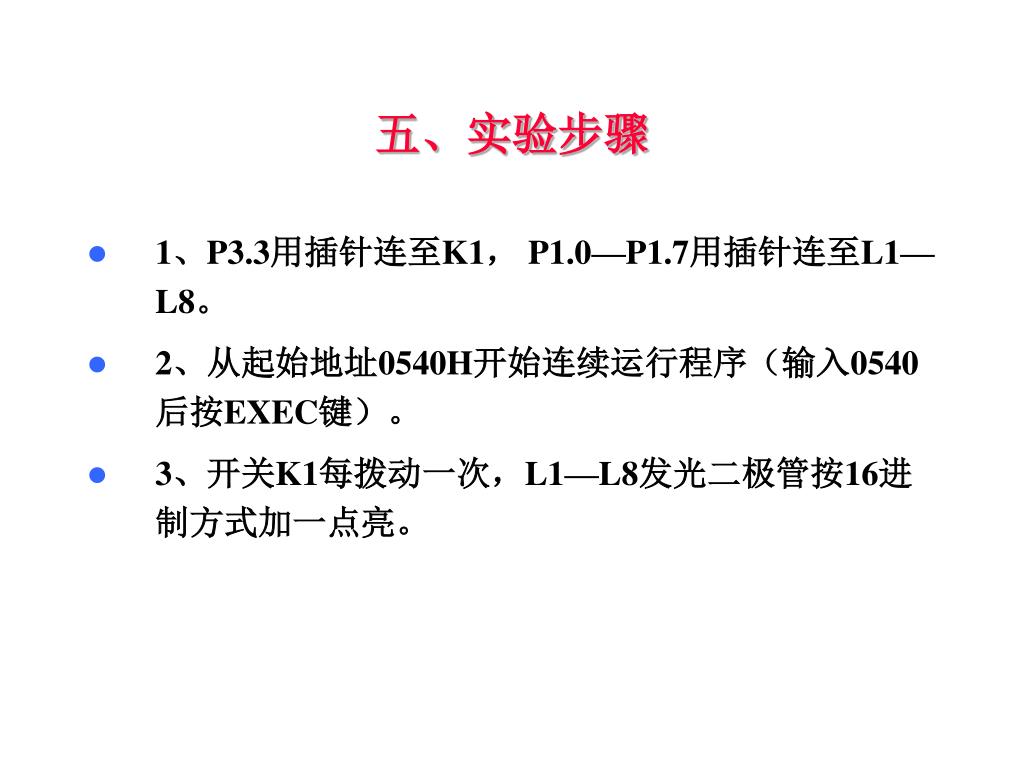

  15. 五、实验步骤 • 1、P3.3用插针连至K1， P1.0—P1.7用插针连至L1—L8。 • 2、从起始地址0540H开始连续运行程序（输入0540后按EXEC键）。 • 3、开关K1每拨动一次，L1—L8发光二极管按16进制方式加一点亮。

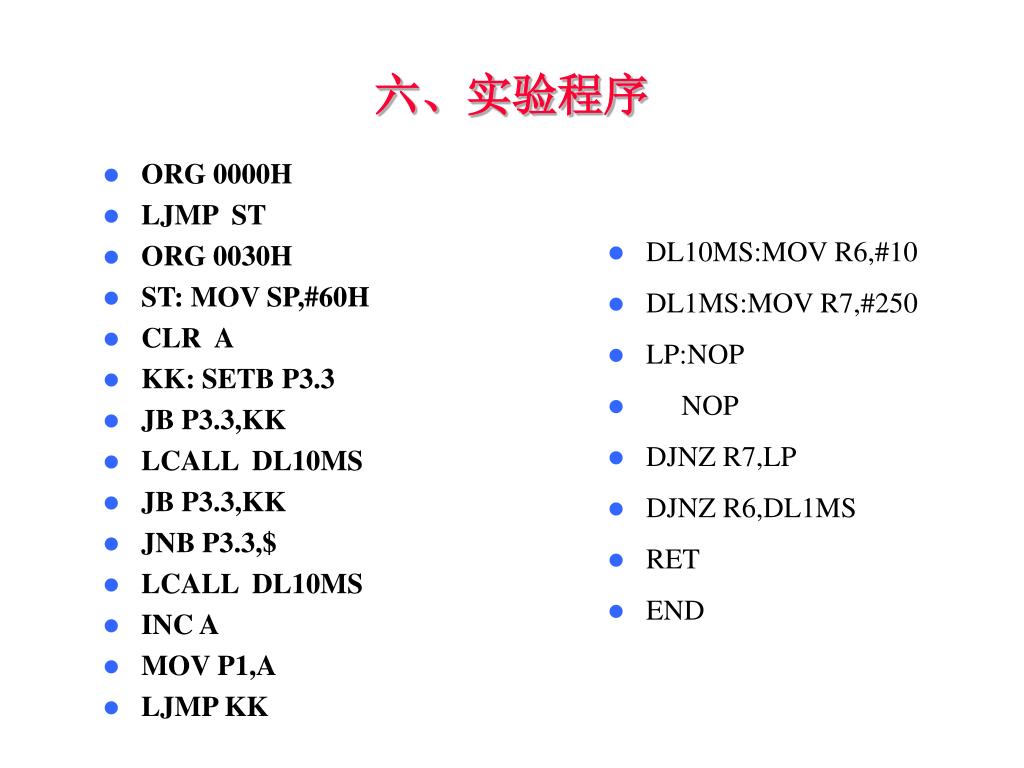

  16. ORG 0000H LJMP ST ORG 0030H ST: MOV SP,#60H CLR A KK: SETB P3.3 JB P3.3,KK LCALL DL10MS JB P3.3,KK JNB P3.3,$ LCALL DL10MS INC A MOV P1,A LJMP KK DL10MS:MOV R6,#10 DL1MS:MOV R7,#250 LP:NOP NOP DJNZ R7,LP DJNZ R6,DL1MS RET END 六、实验程序

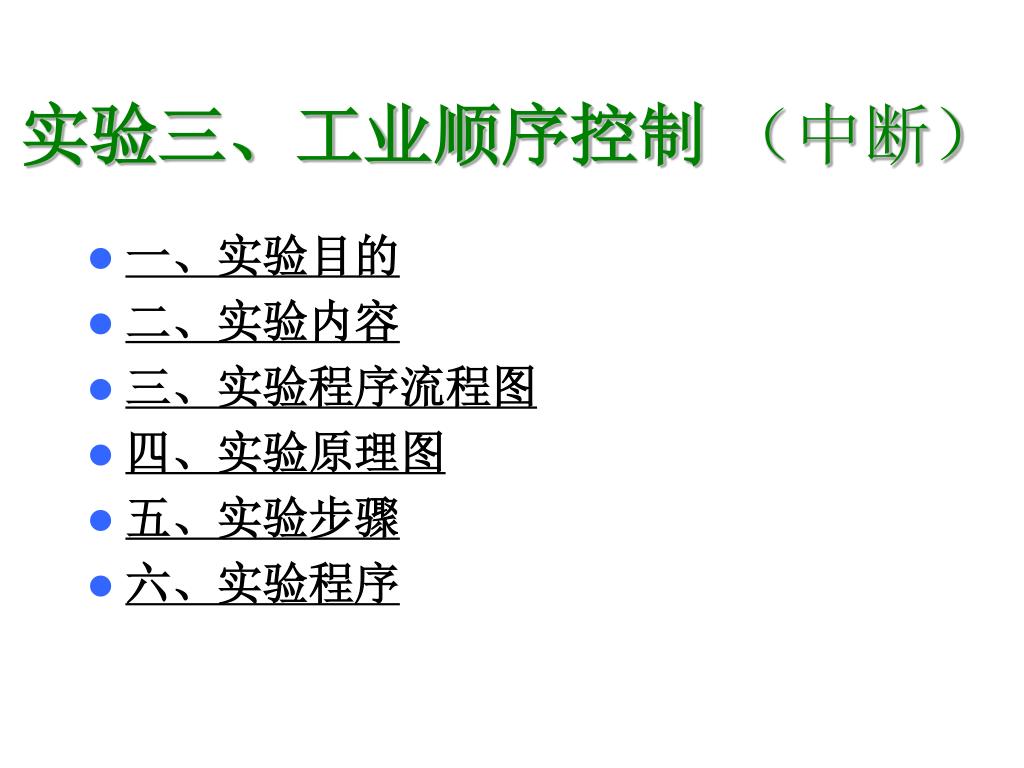

  17. 实验三、工业顺序控制 （中断） • 一、实验目的 • 二、实验内容 • 三、实验程序流程图 • 四、实验原理图 • 五、实验步骤 • 六、实验程序

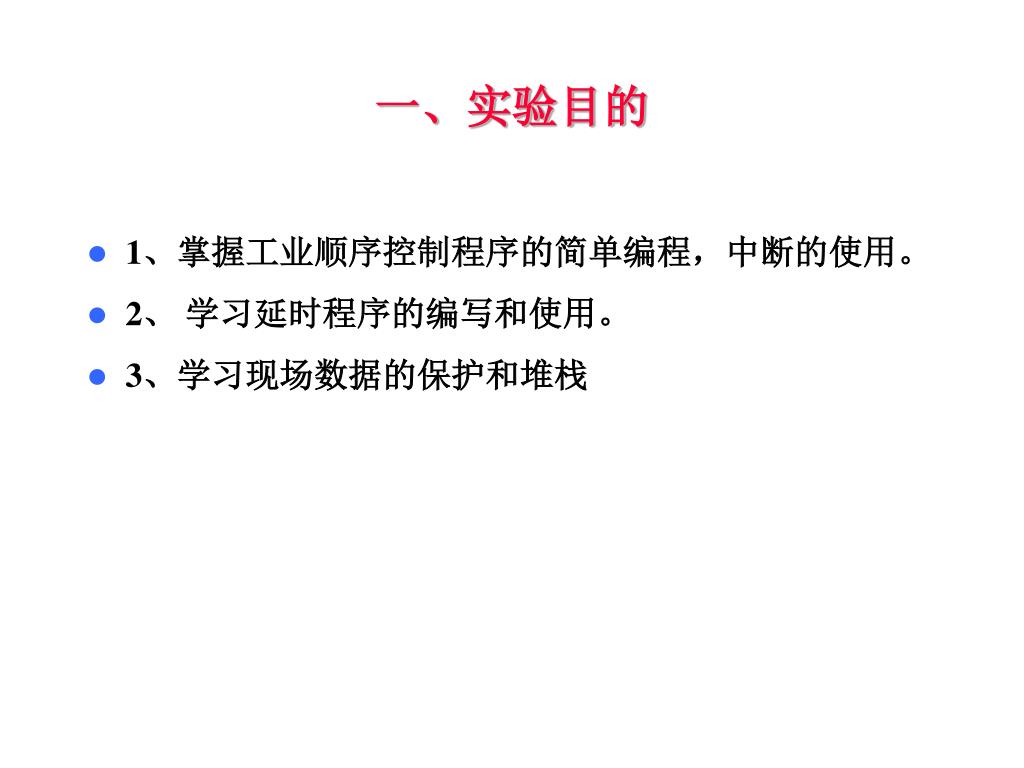

  18. 一、实验目的 • 1、掌握工业顺序控制程序的简单编程，中断的使用。 • 2、 学习延时程序的编写和使用。 • 3、学习现场数据的保护和堆栈

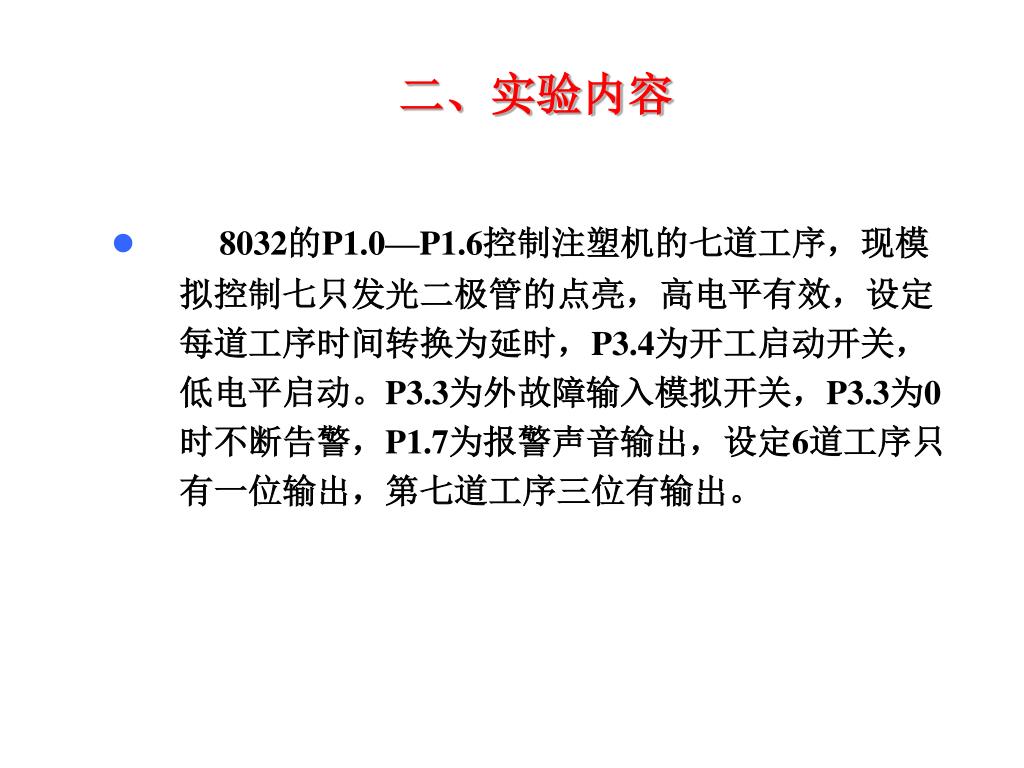

  19. 二、实验内容 • 8032的P1.0—P1.6控制注塑机的七道工序，现模拟控制七只发光二极管的点亮，高电平有效，设定每道工序时间转换为延时，P3.4为开工启动开关，低电平启动。P3.3为外故障输入模拟开关，P3.3为0时不断告警，P1.7为报警声音输出，设定6道工序只有一位输出，第七道工序三位有输出。

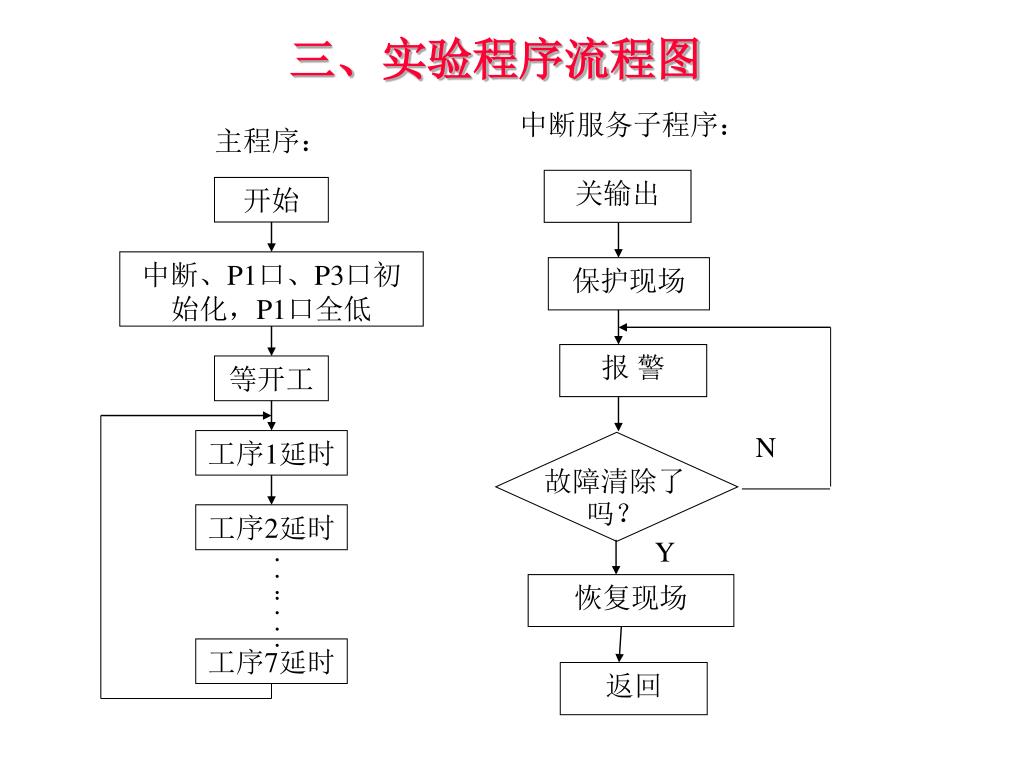

  20. 中断、P1口、P3口初始化，P1口全低 保护现场 报 警 等开工 N 工序1延时 故障清除了吗？ Y 工序2延时 恢复现场 · · · · 返回 工序7延时 三、实验程序流程图 中断服务子程序： 主程序： 关输出 开始 · · ·

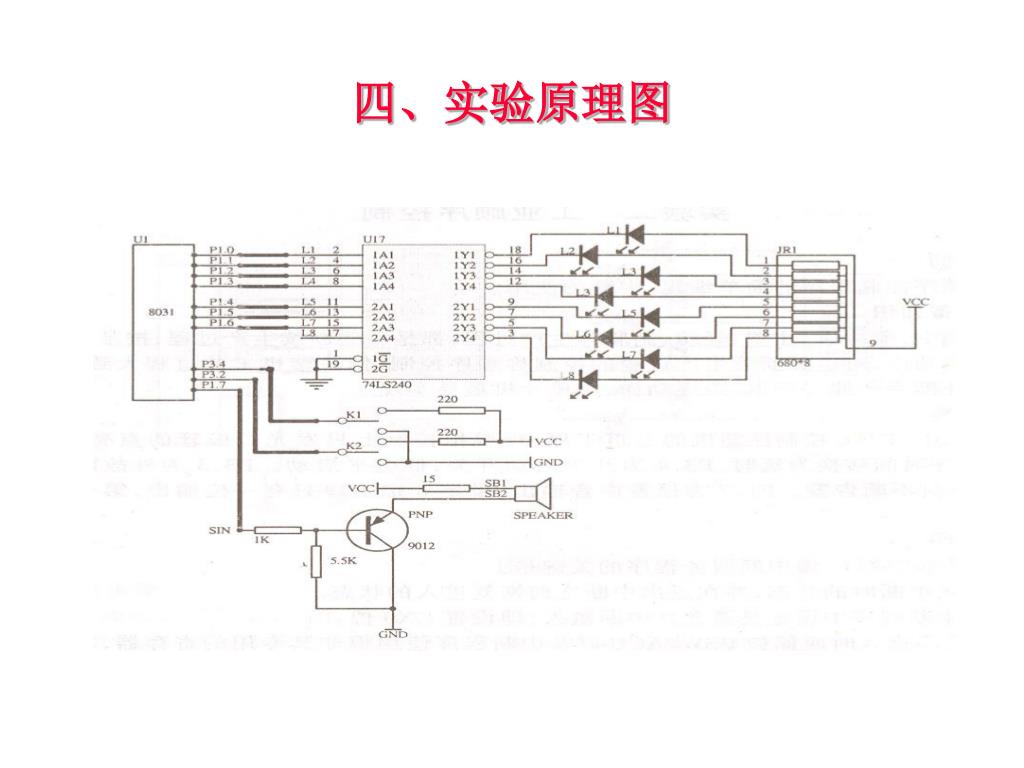

  21. 四、实验原理图

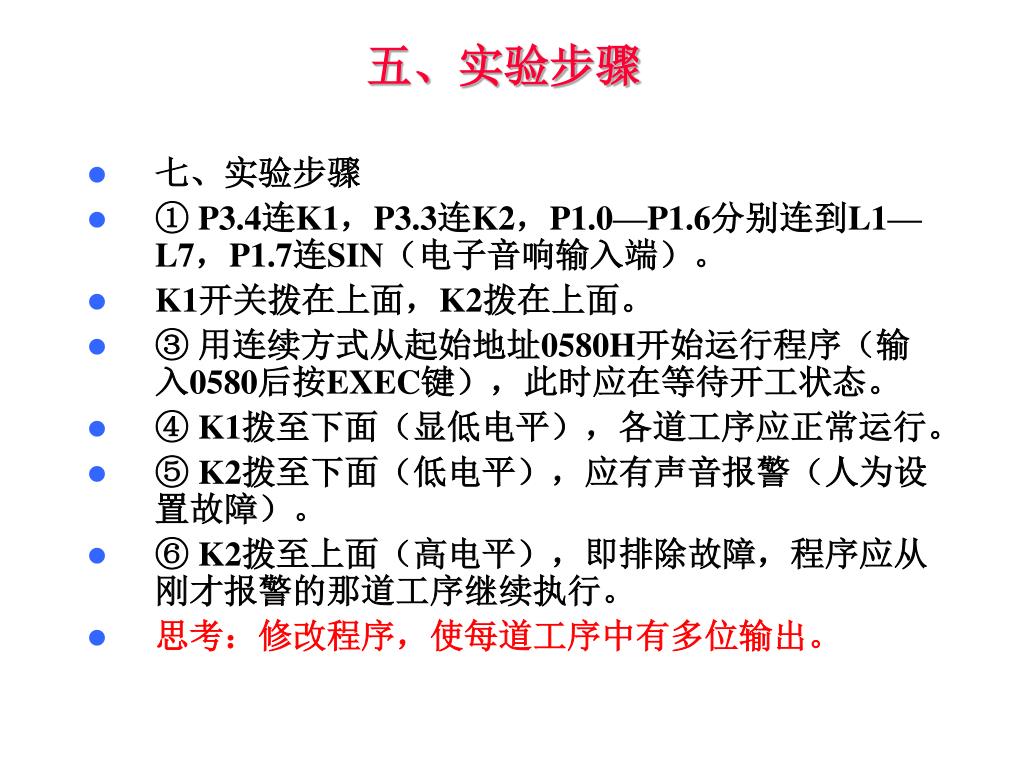

  22. 五、实验步骤 • 七、实验步骤 • ① P3.4连K1，P3.3连K2，P1.0—P1.6分别连到L1—L7，P1.7连SIN（电子音响输入端）。 • K1开关拨在上面，K2拨在上面。 • ③ 用连续方式从起始地址0580H开始运行程序（输入0580后按EXEC键），此时应在等待开工状态。 • ④ K1拨至下面（显低电平），各道工序应正常运行。 • ⑤ K2拨至下面（低电平），应有声音报警（人为设置故障）。 • ⑥ K2拨至上面（高电平），即排除故障，程序应从刚才报警的那道工序继续执行。 • 思考：修改程序，使每道工序中有多位输出。

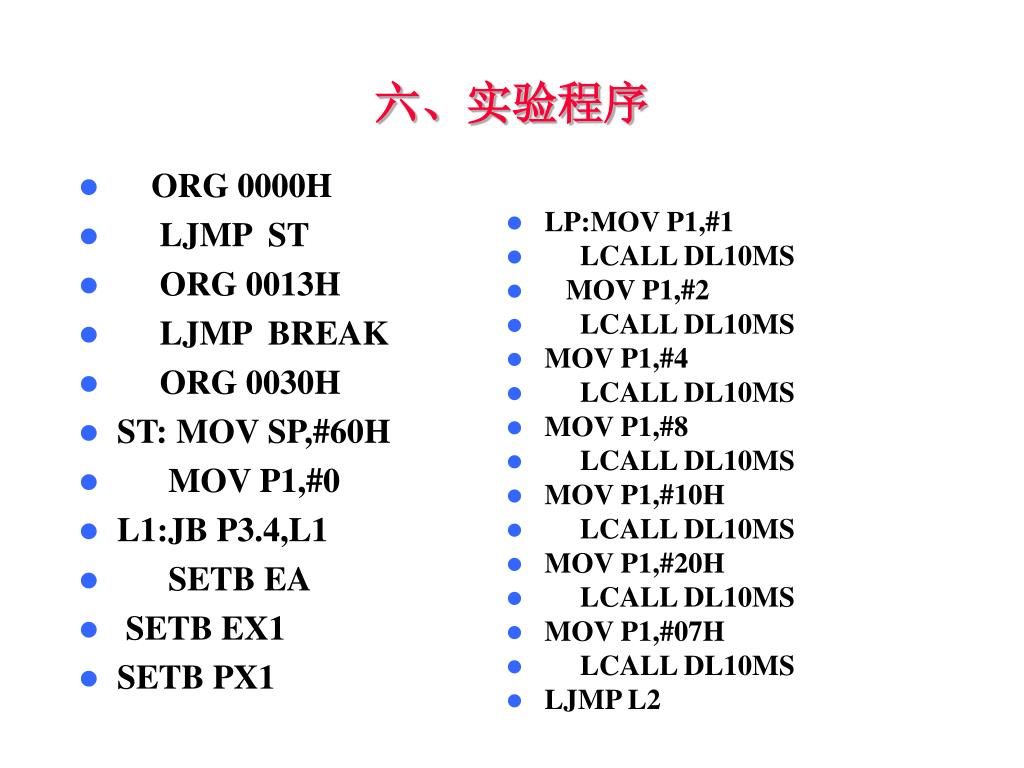

  23. ORG 0000H LJMP ST ORG 0013H LJMP BREAK ORG 0030H ST: MOV SP,#60H MOV P1,#0 L1:JB P3.4,L1 SETB EA SETB EX1 SETB PX1 LP:MOV P1,#1 LCALL DL10MS MOV P1,#2 LCALL DL10MS MOV P1,#4 LCALL DL10MS MOV P1,#8 LCALL DL10MS MOV P1,#10H LCALL DL10MS MOV P1,#20H LCALL DL10MS MOV P1,#07H LCALL DL10MS LJMP L2 六、实验程序

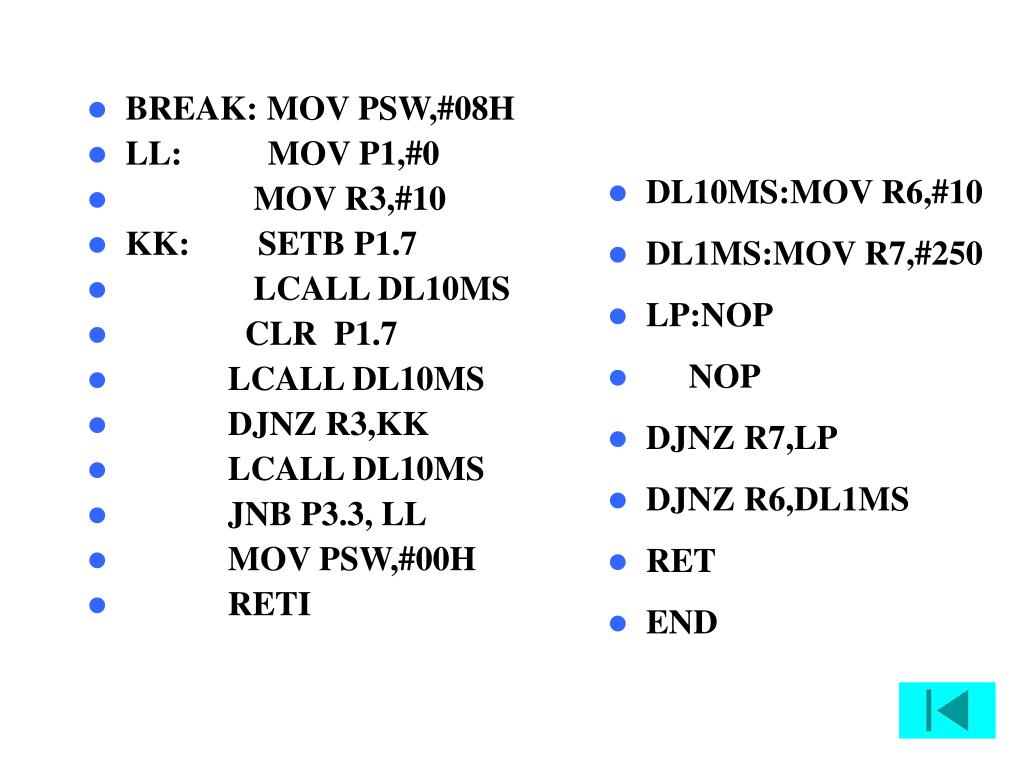

  24. DL10MS:MOV R6,#10 • DL1MS:MOV R7,#250 • LP:NOP • NOP • DJNZ R7,LP • DJNZ R6,DL1MS • RET • END • BREAK: MOV PSW,#08H • LL: MOV P1,#0 • MOV R3,#10 • KK: SETB P1.7 • LCALL DL10MS • CLR P1.7 • LCALL DL10MS • DJNZ R3,KK • LCALL DL10MS • JNB P3.3, LL • MOV PSW,#00H • RETI

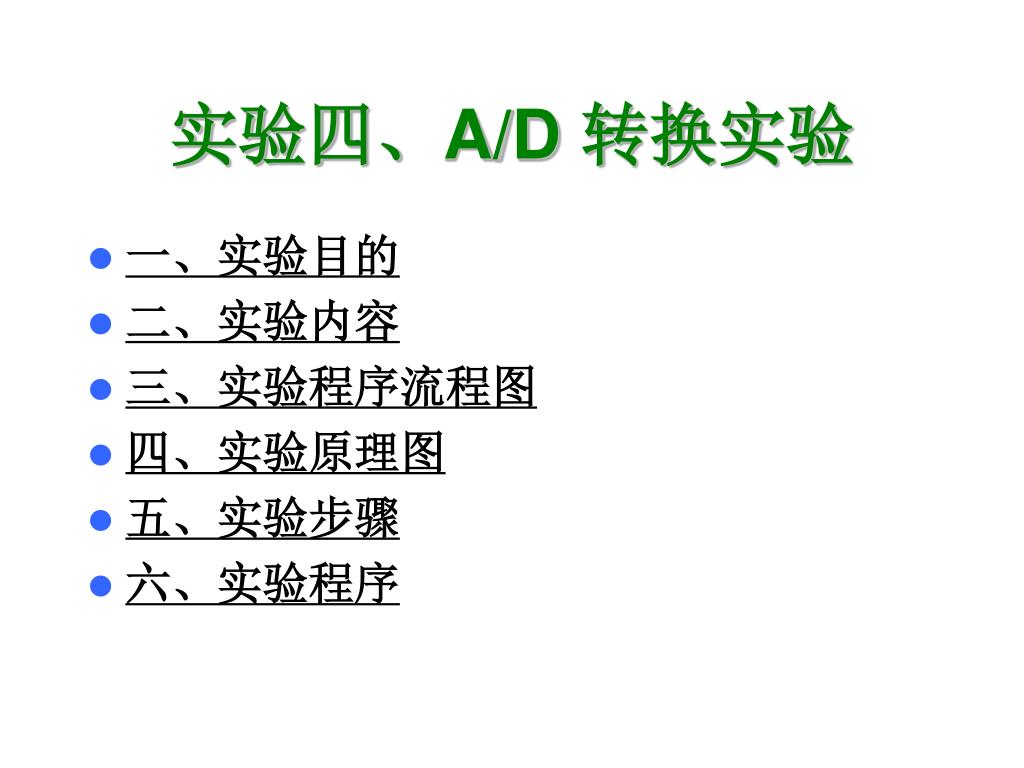

  25. 实验四、A/D 转换实验 • 一、实验目的 • 二、实验内容 • 三、实验程序流程图 • 四、实验原理图 • 五、实验步骤 • 六、实验程序

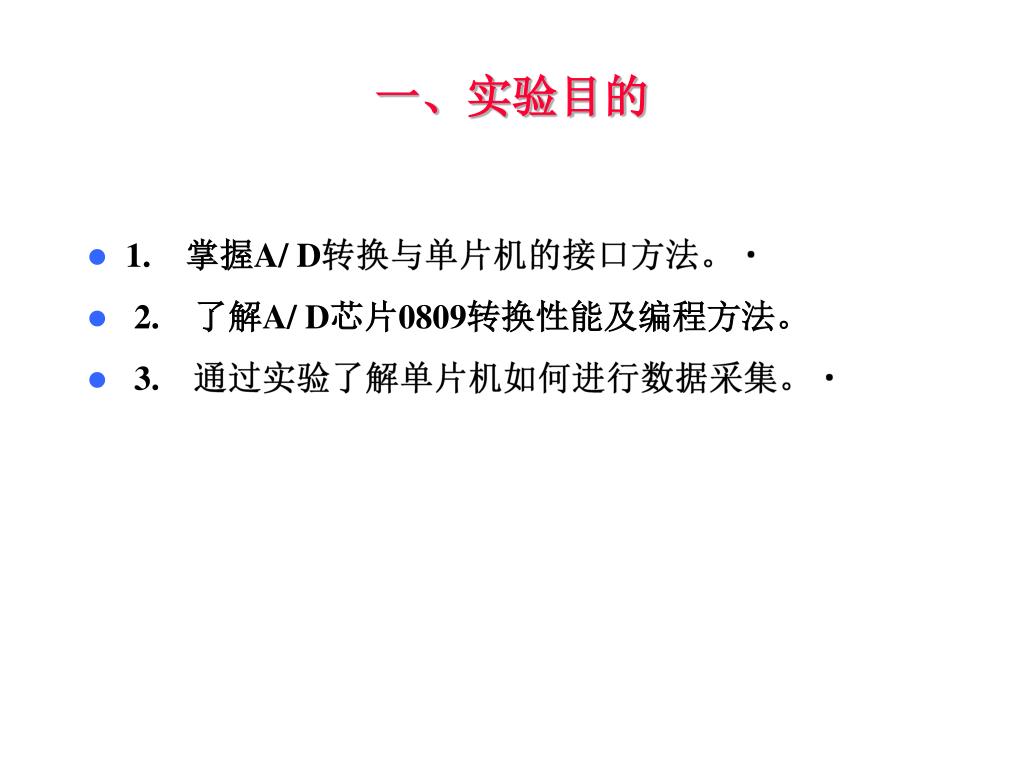

  26. 一、实验目的 • 1.掌握A/ D转换与单片机的接口方法。 • 2.了解A/ D芯片0809转换性能及编程方法。 • 3.通过实验了解单片机如何进行数据采集。

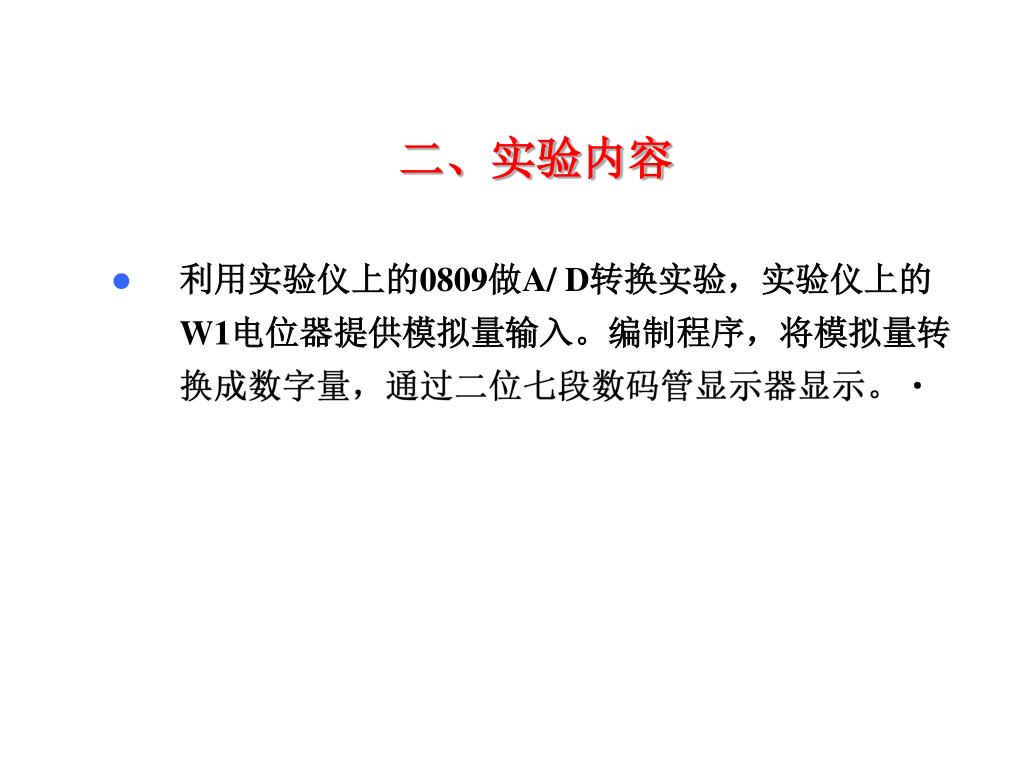

  27. 二、实验内容 • 利用实验仪上的0809做A/ D转换实验，实验仪上的W1电位器提供模拟量输入。编制程序，将模拟量转换成数字量，通过二位七段数码管显示器显示。

  28. 三、实验程序流程图

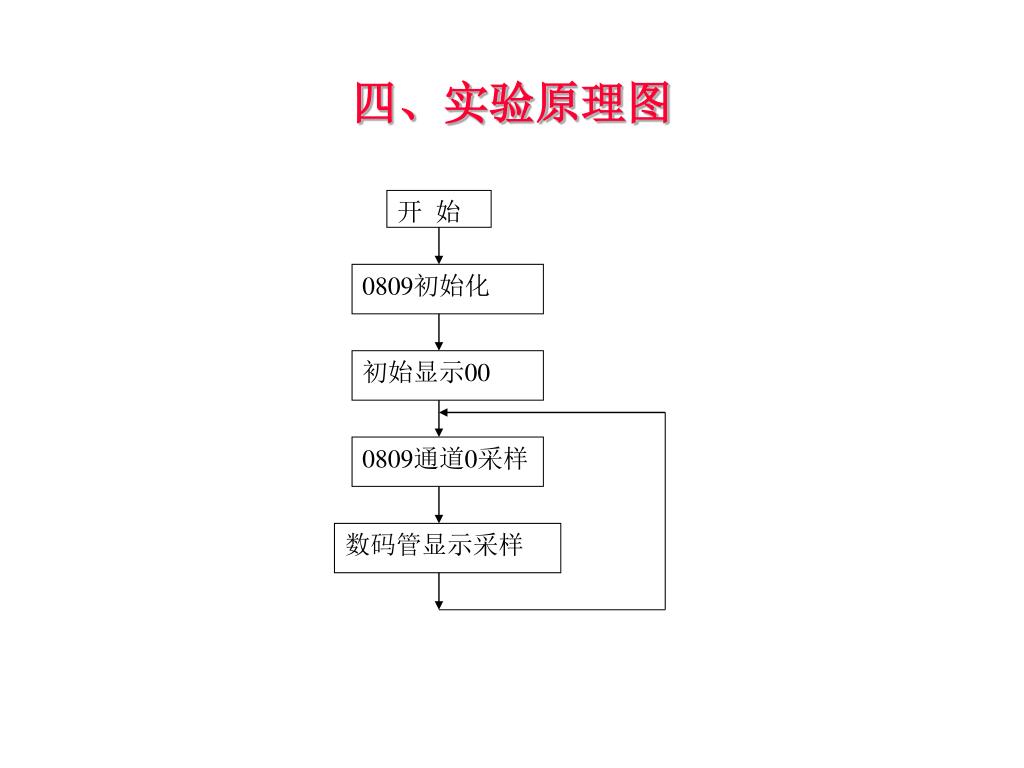

  29. 0809初始化 初始显示00 0809通道0采样 数码管显示采样 四、实验原理图 开 始

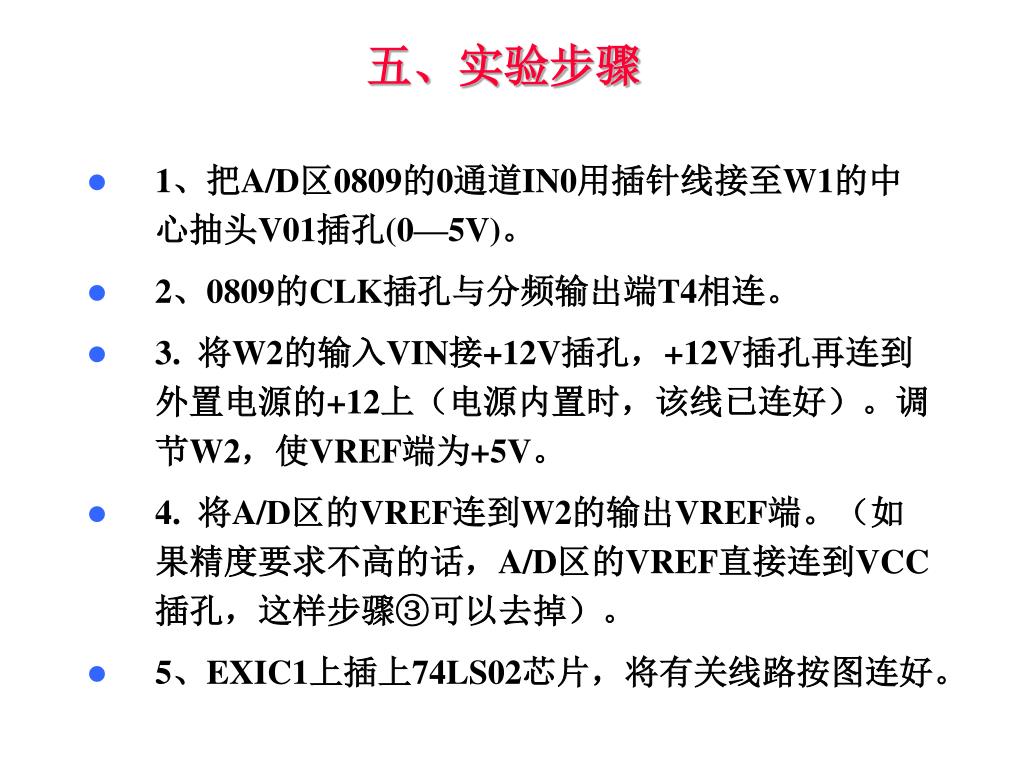

  30. 五、实验步骤 • 1、把A/D区0809的0通道IN0用插针线接至W1的中心抽头V01插孔(0—5V)。 • 2、0809的CLK插孔与分频输出端T4相连。 • 3. 将W2的输入VIN接+12V插孔，+12V插孔再连到外置电源的+12上（电源内置时，该线已连好）。调节W2，使VREF端为+5V。 • 4. 将A/D区的VREF连到W2的输出VREF端。（如果精度要求不高的话，A/D区的VREF直接连到VCC插孔，这样步骤③可以去掉）。 • 5、EXIC1上插上74LS02芯片，将有关线路按图连好。

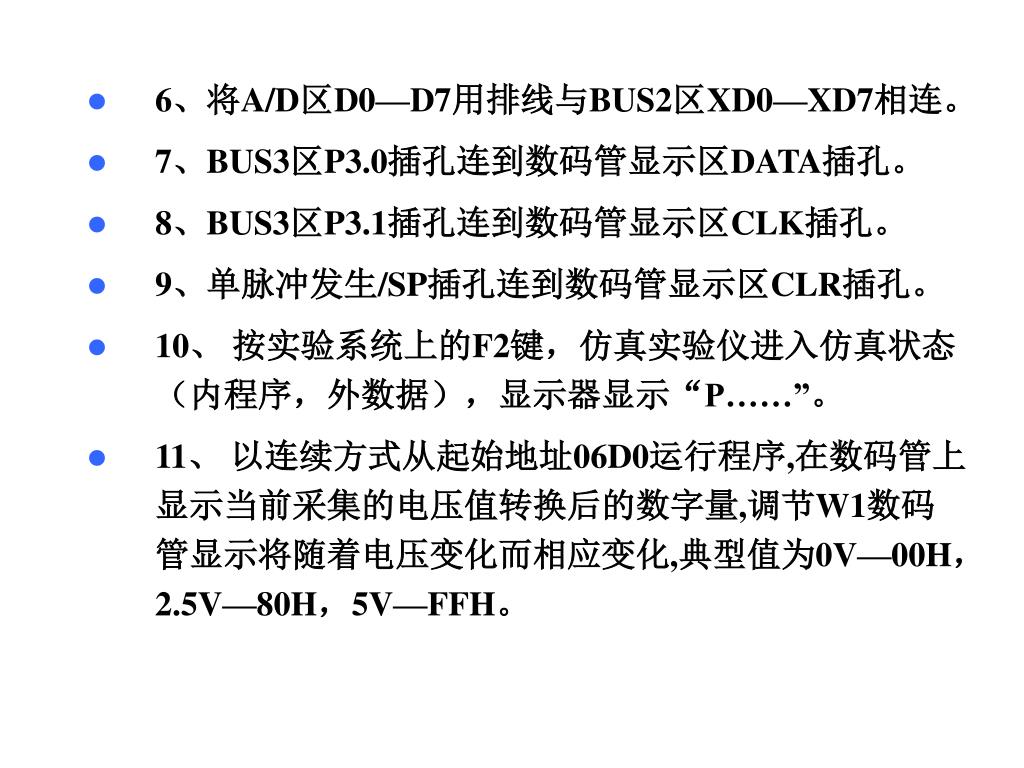

  31. 6、将A/D区D0—D7用排线与BUS2区XD0—XD7相连。 • 7、BUS3区P3.0插孔连到数码管显示区DATA插孔。 • 8、BUS3区P3.1插孔连到数码管显示区CLK插孔。 • 9、单脉冲发生/SP插孔连到数码管显示区CLR插孔。 • 10、 按实验系统上的F2键，仿真实验仪进入仿真状态（内程序，外数据），显示器显示“P……”。 • 11、 以连续方式从起始地址06D0运行程序,在数码管上显示当前采集的电压值转换后的数字量,调节W1数码管显示将随着电压变化而相应变化,典型值为0V—00H，2.5V—80H，5V—FFH。

  32. 六、实验程序 • MOVC A,@A+DPTR • MOV SBUF,A • MOV R7,#10 • DJNZ R7,$ • MOV A,R0 • SWAP A • ANL A,#0FH • MOVC A,@A+DPTR • MOV SBUF,A • MOV R7,#10 • DJNZ R7,$ • LCALL DELAY • LJMP ST • ORG 0000H • ST:CLR A • MOV SP,#60H • MOV DPTR,#9000H • MOVX @DPTR,A • MOV R7,#0FFH • MOV SBUF,A • MOV SBUF,A • MOVX A,@DPTR • DISP:MOV R0,A • ANL A,#0FH • LP:MOV DPTR,#TAB

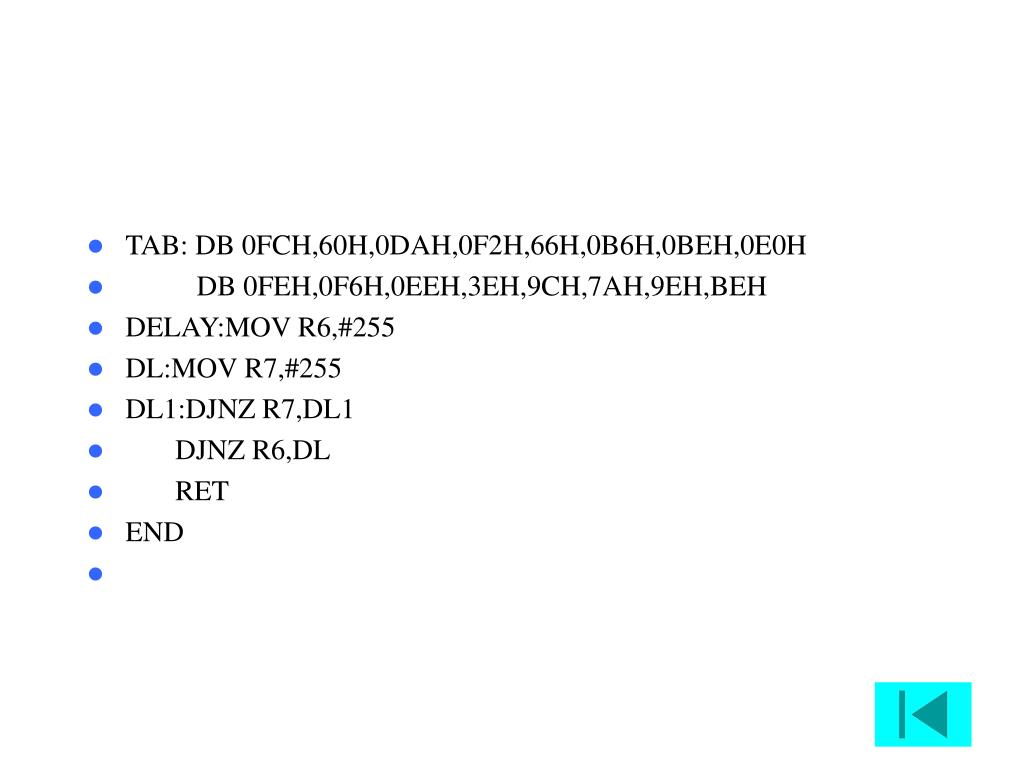

  33. TAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H • DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,BEH • DELAY:MOV R6,#255 • DL:MOV R7,#255 • DL1:DJNZ R7,DL1 • DJNZ R6,DL • RET • END
