計量值管制圖. 章前導讀 壹、不合格品數管制圖 貳、不合格率管制圖 參、缺點數管制圖 肆、單位缺點數管制圖. 章前導讀 1/2. 在製程管制中，若蒐集的數據是產品合格或不合格，或有多少缺點數或不合格點數，此類數據無法以數值表示，而是以類別表示的稱為計數值。 在管制製程中，若蒐集的數據是計數值，則應使用計數值管制圖 (attribute control charts) 。. 章前導讀 2/2. 常用的計數值管制圖如下： np 管制圖：用以管制或追蹤不合格品數。 p 管制圖：用以管制不合格率。 c 管制圖：用以管制缺點數。 u 管制圖：用以管制每單位的缺點數。

nikita
Download Presentation

計量值管制圖

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

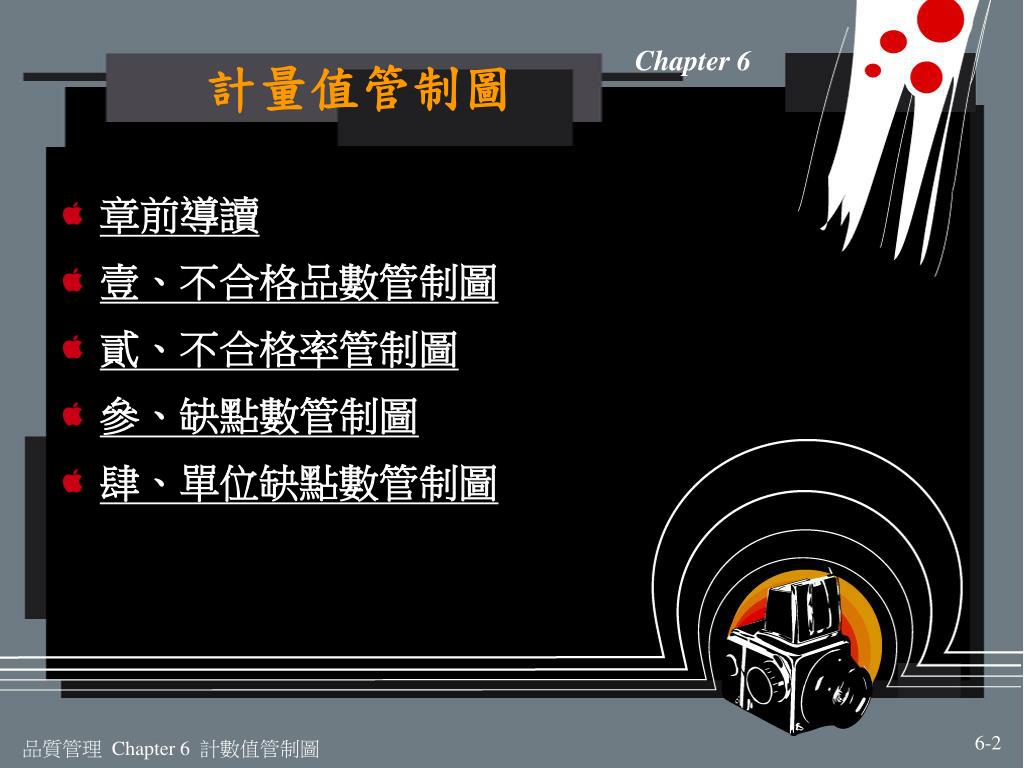

  1. 計量值管制圖 • 章前導讀 • 壹、不合格品數管制圖 • 貳、不合格率管制圖 • 參、缺點數管制圖 • 肆、單位缺點數管制圖

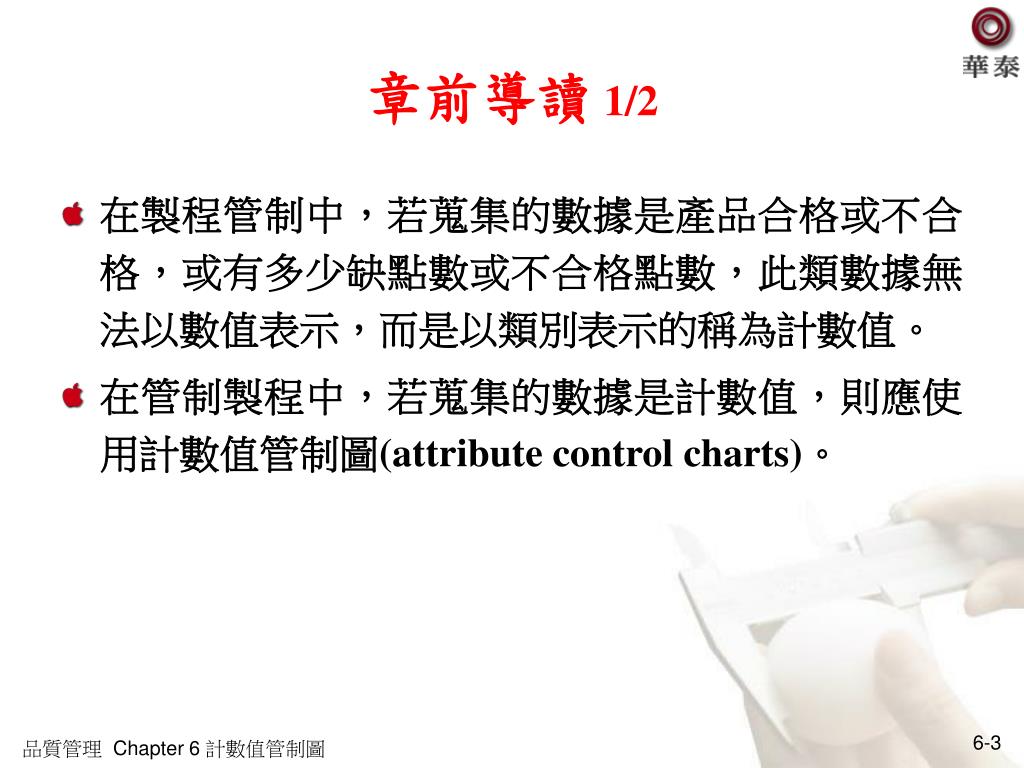

  2. 章前導讀1/2 • 在製程管制中，若蒐集的數據是產品合格或不合格，或有多少缺點數或不合格點數，此類數據無法以數值表示，而是以類別表示的稱為計數值。 • 在管制製程中，若蒐集的數據是計數值，則應使用計數值管制圖(attribute control charts)。

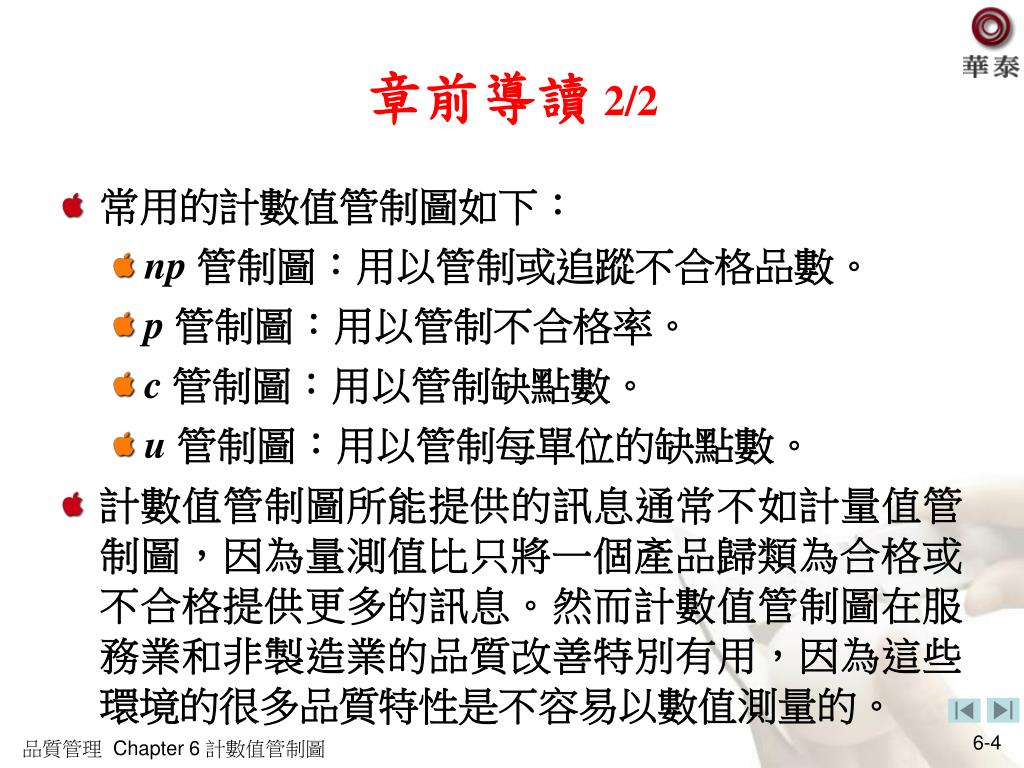

  3. 章前導讀2/2 • 常用的計數值管制圖如下： • np管制圖：用以管制或追蹤不合格品數。 • p 管制圖：用以管制不合格率。 • c管制圖：用以管制缺點數。 • u管制圖：用以管制每單位的缺點數。 • 計數值管制圖所能提供的訊息通常不如計量值管制圖，因為量測值比只將一個產品歸類為合格或不合格提供更多的訊息。然而計數值管制圖在服務業和非製造業的品質改善特別有用，因為這些環境的很多品質特性是不容易以數值測量的。

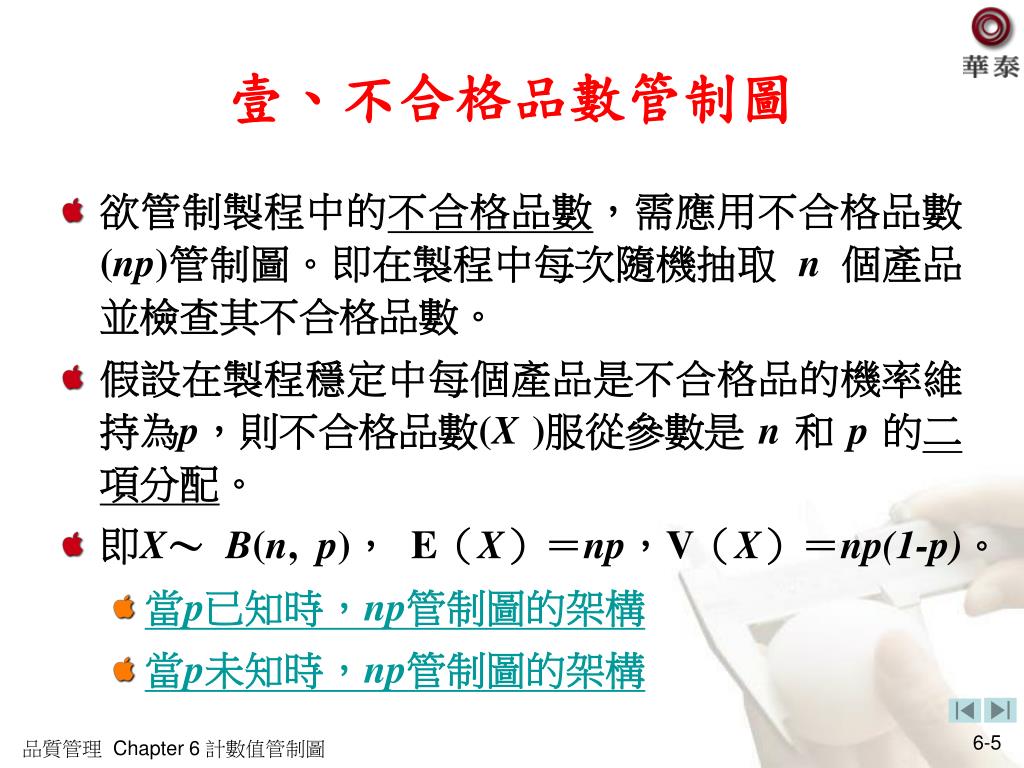

  4. 壹、不合格品數管制圖 • 欲管制製程中的不合格品數，需應用不合格品數(np)管制圖。即在製程中每次隨機抽取 n 個產品並檢查其不合格品數。 • 假設在製程穩定中每個產品是不合格品的機率維持為p，則不合格品數(X )服從參數是 n 和 p 的二項分配。 • 即X～ B(n, p)， E（X）＝np，V（X）＝np(1-p)。 • 當p已知時，np管制圖的架構 • 當p未知時，np管制圖的架構

  5. 當p已知時，np管制圖的架構 • 當p已知時，np管制圖的架構 UCLnp = np +3 CLnp = np LCLnp = np3 (6-1)

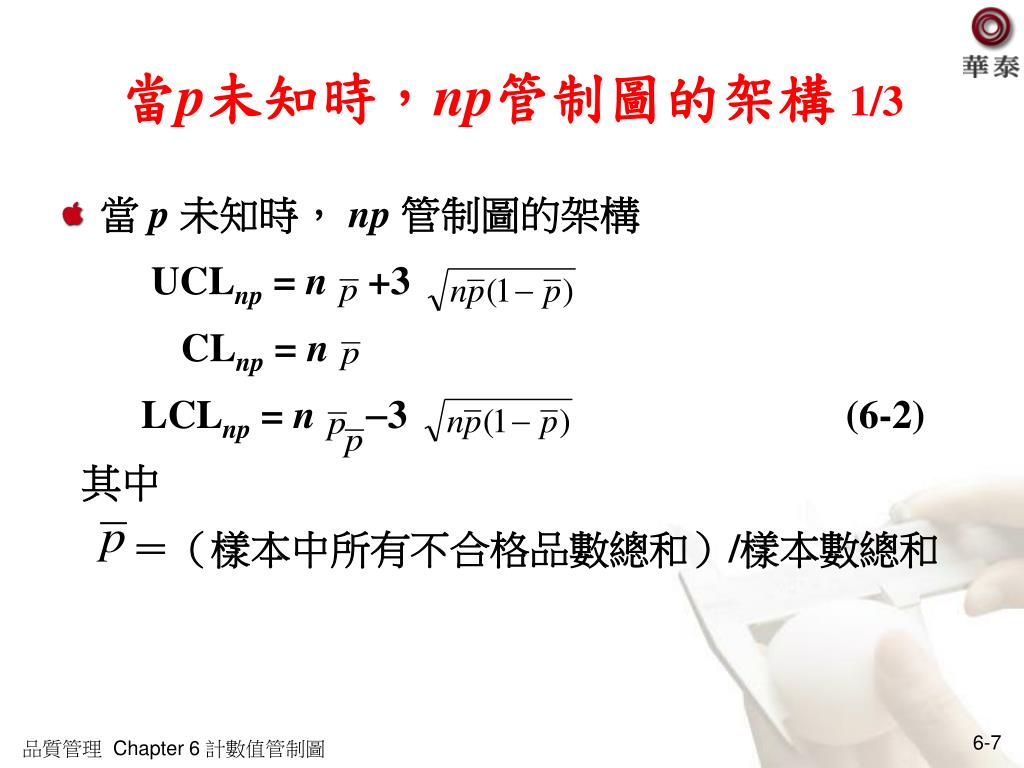

  6. 當p未知時，np管制圖的架構 1/3 • 當 p未知時， np 管制圖的架構 UCLnp = n +3 CLnp = n LCLnp = n3 (6-2) 其中 ＝（樣本中所有不合格品數總和）/樣本數總和

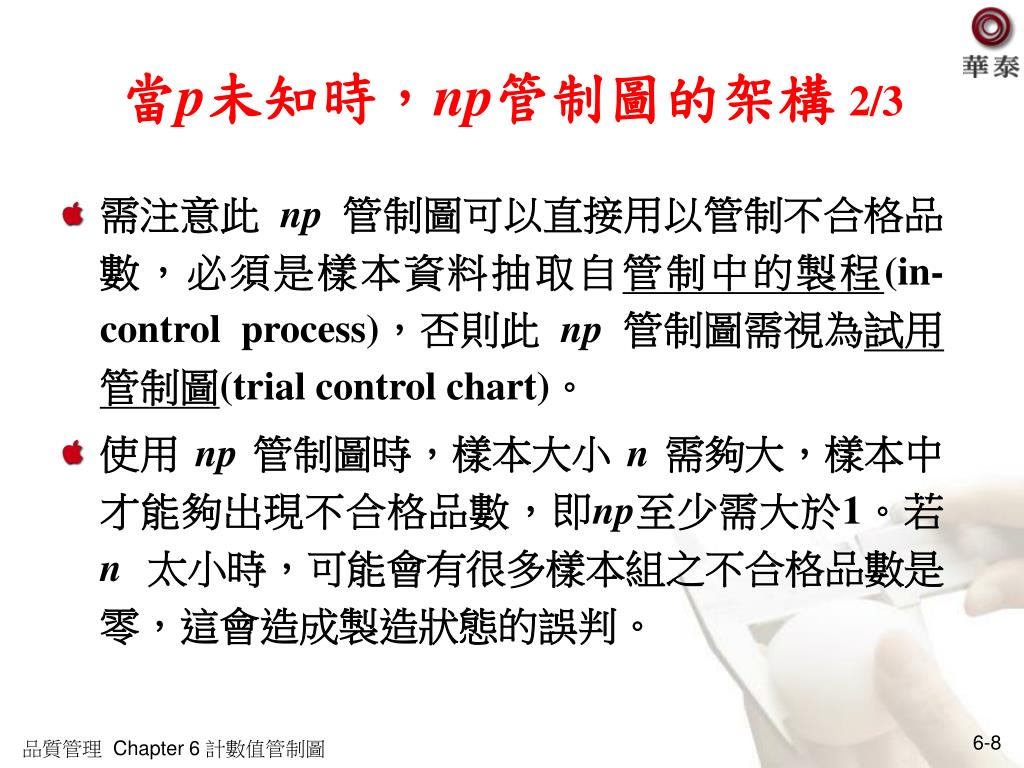

  7. 當p未知時，np管制圖的架構 2/3 • 需注意此 np 管制圖可以直接用以管制不合格品數，必須是樣本資料抽取自管制中的製程(in-control process)，否則此 np 管制圖需視為試用管制圖(trial control chart)。 • 使用 np 管制圖時，樣本大小 n 需夠大，樣本中才能夠出現不合格品數，即np至少需大於1。若 n 太小時，可能會有很多樣本組之不合格品數是零，這會造成製造狀態的誤判。

  8. 當p未知時，np管制圖的架構3/3 圖 6.1np 管制圖

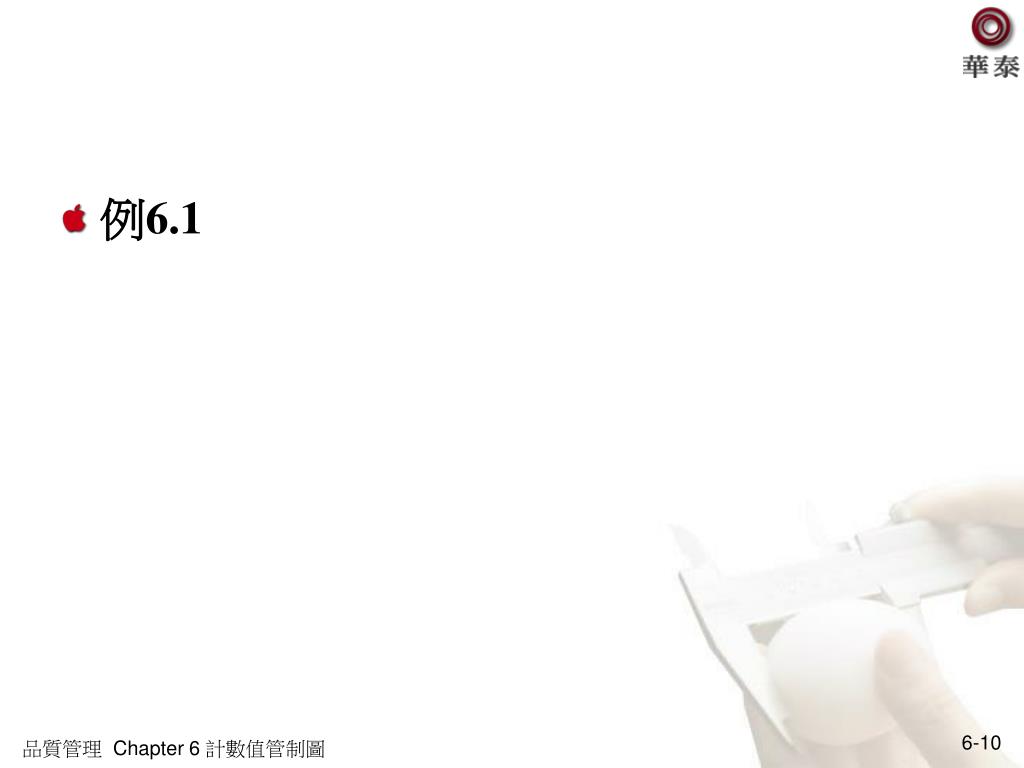

  9. 例6.1

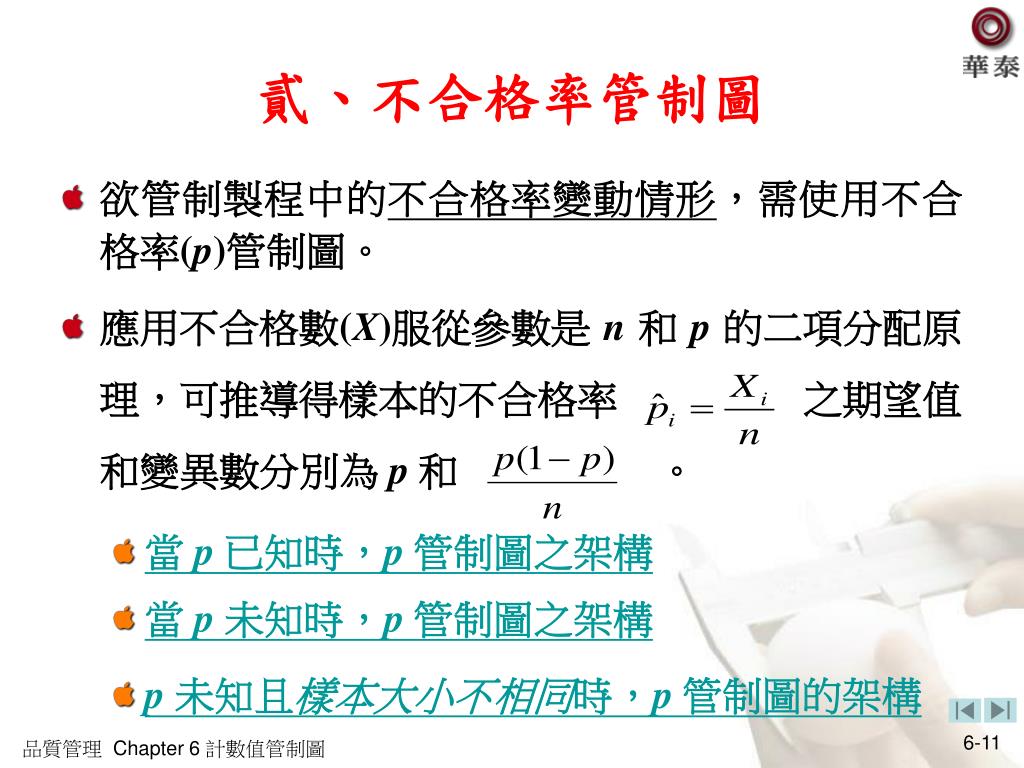

  10. 貳、不合格率管制圖 • 欲管制製程中的不合格率變動情形，需使用不合格率(p)管制圖。 • 應用不合格數(X)服從參數是n和 p 的二項分配原理，可推導得樣本的不合格率 之期望值和變異數分別為 p和 。 • 當 p已知時，p管制圖之架構 • 當 p 未知時，p管制圖之架構 • p 未知且樣本大小不相同時，p管制圖的架構

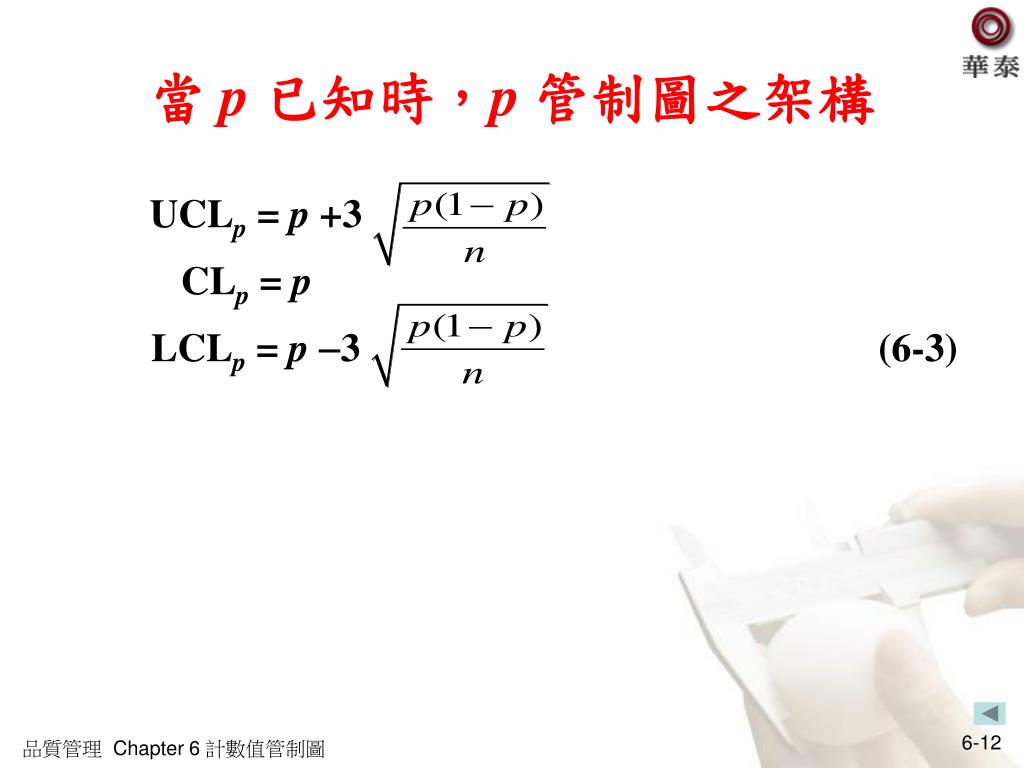

  11. 當 p已知時，p管制圖之架構 UCLp= p +3 CLp = p LCLp = p3 (6-3)

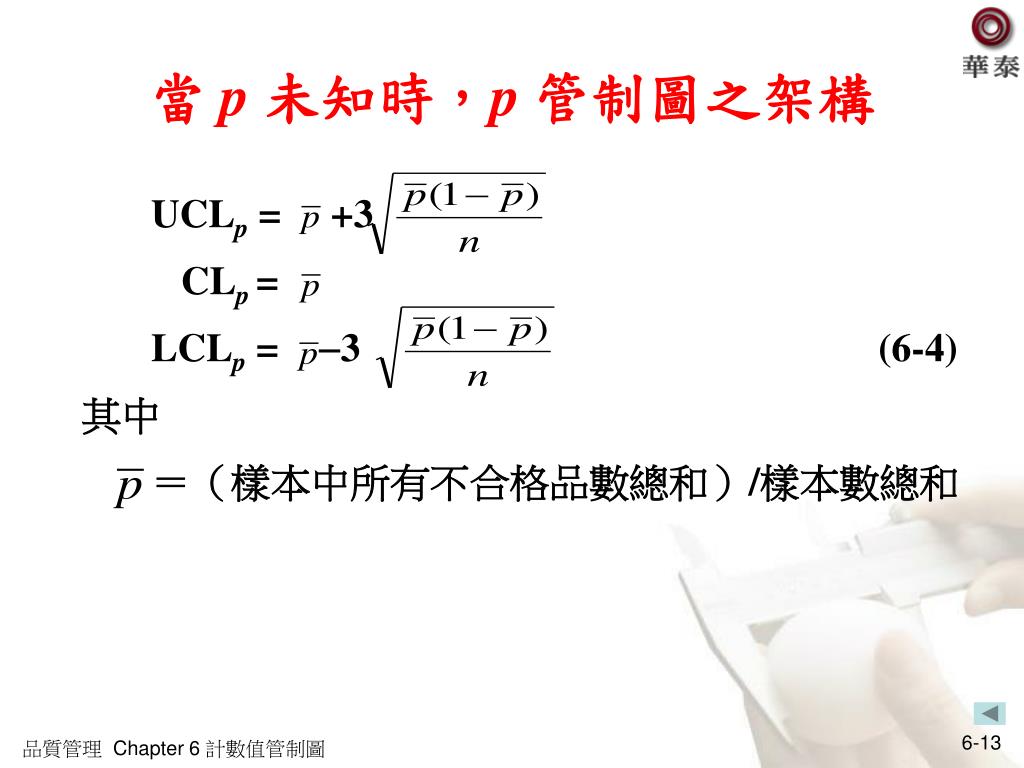

  12. 當 p 未知時，p管制圖之架構 UCLp = +3 CLp = LCLp= 3 (6-4) 其中 ＝（樣本中所有不合格品數總和）/樣本數總和

  13. p 未知且樣本大小不相同時，p管制圖的架構 1/5 • p管制圖上管制界限依各組樣本大小之變動而變化，令各組樣本大小為 ni，則 p管制圖之架構為： UCLp = +3 CLp = LCLp = 3 (6-5)

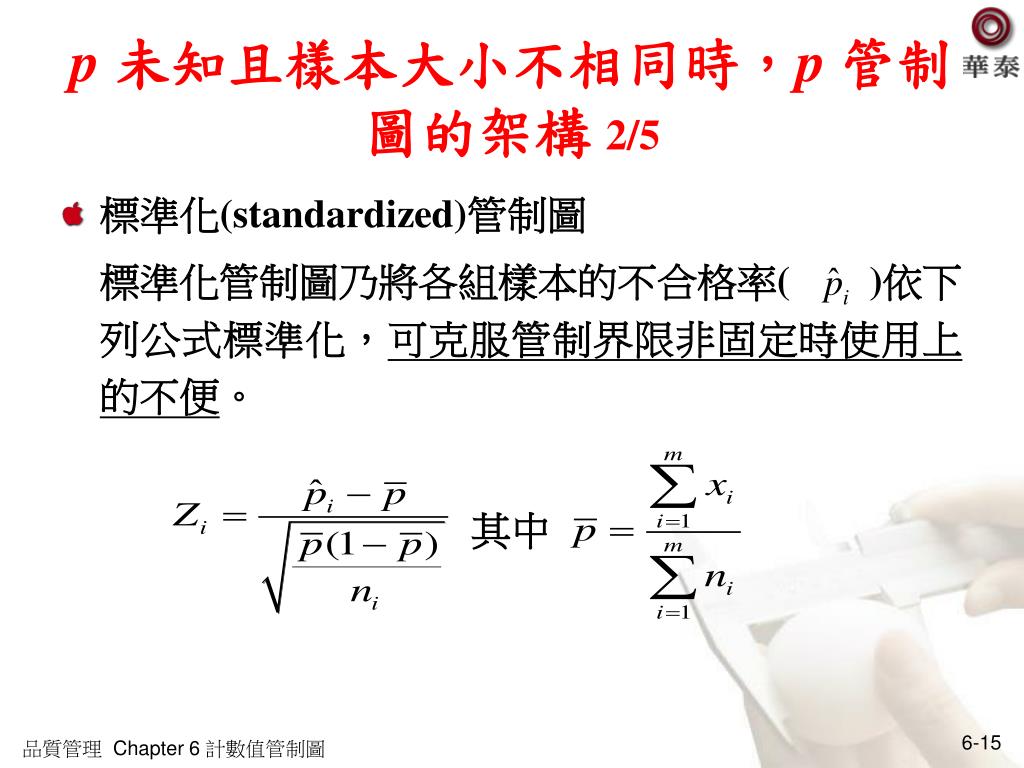

  14. p 未知且樣本大小不相同時，p管制圖的架構 2/5 • 標準化(standardized)管制圖 標準化管制圖乃將各組樣本的不合格率( )依下列公式標準化，可克服管制界限非固定時使用上的不便。 其中

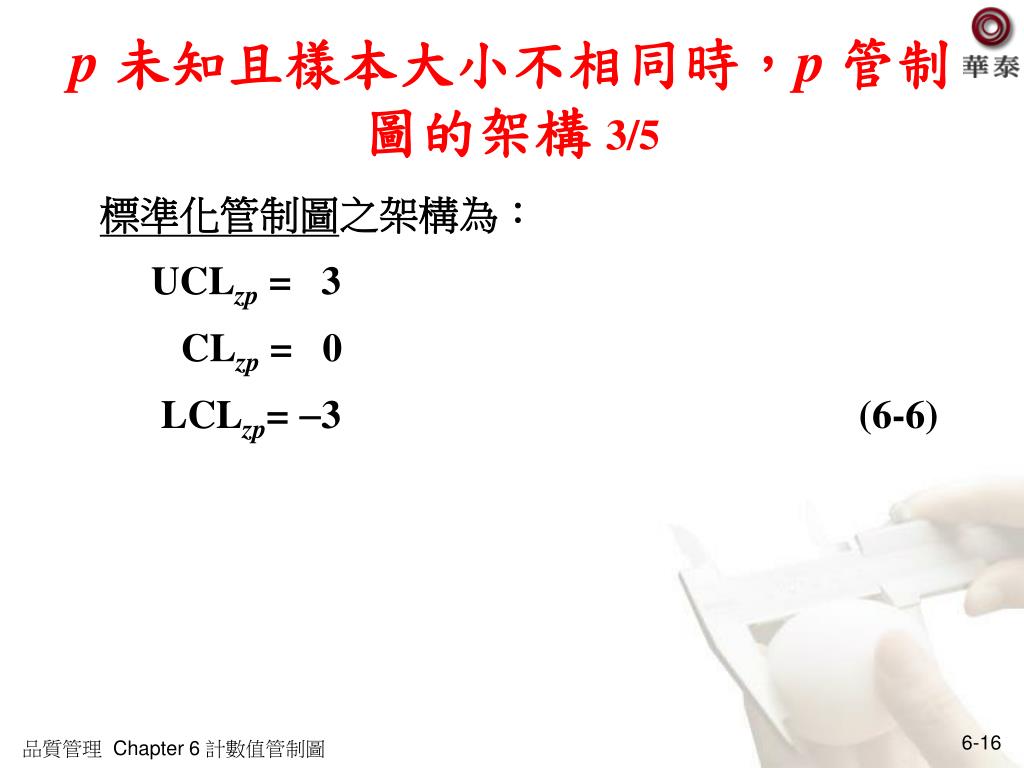

  15. p 未知且樣本大小不相同時，p管制圖的架構 3/5 標準化管制圖之架構為： UCLzp = 3 CLzp = 0 LCLzp= 3 (6-6)

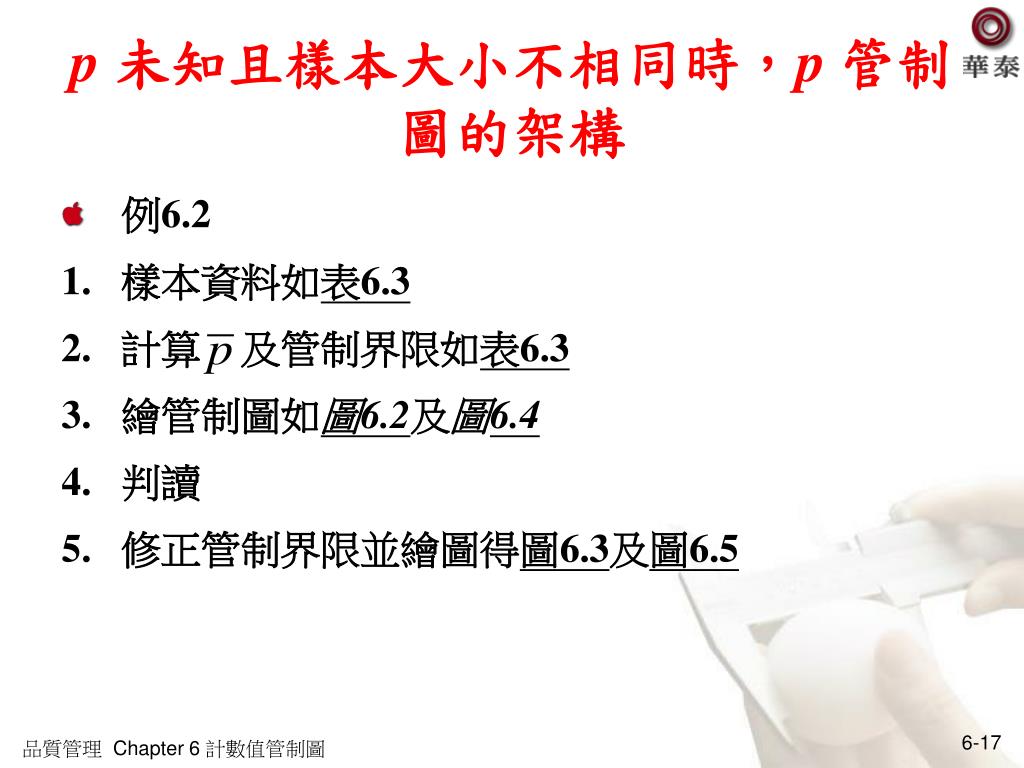

  16. p 未知且樣本大小不相同時，p管制圖的架構 • 例6.2 • 樣本資料如表6.3 • 計算 及管制界限如表6.3 • 繪管制圖如圖6.2及圖6.4 • 判讀 • 修正管制界限並繪圖得圖6.3及圖6.5

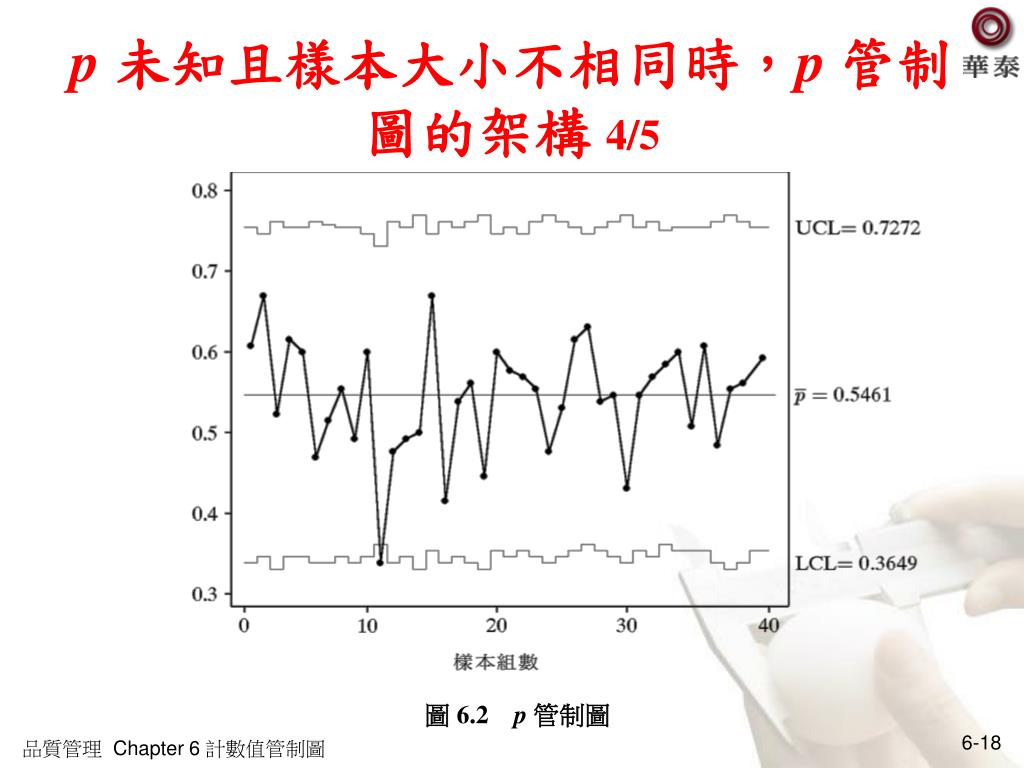

  17. p 未知且樣本大小不相同時，p管制圖的架構 4/5 圖 6.2p 管制圖

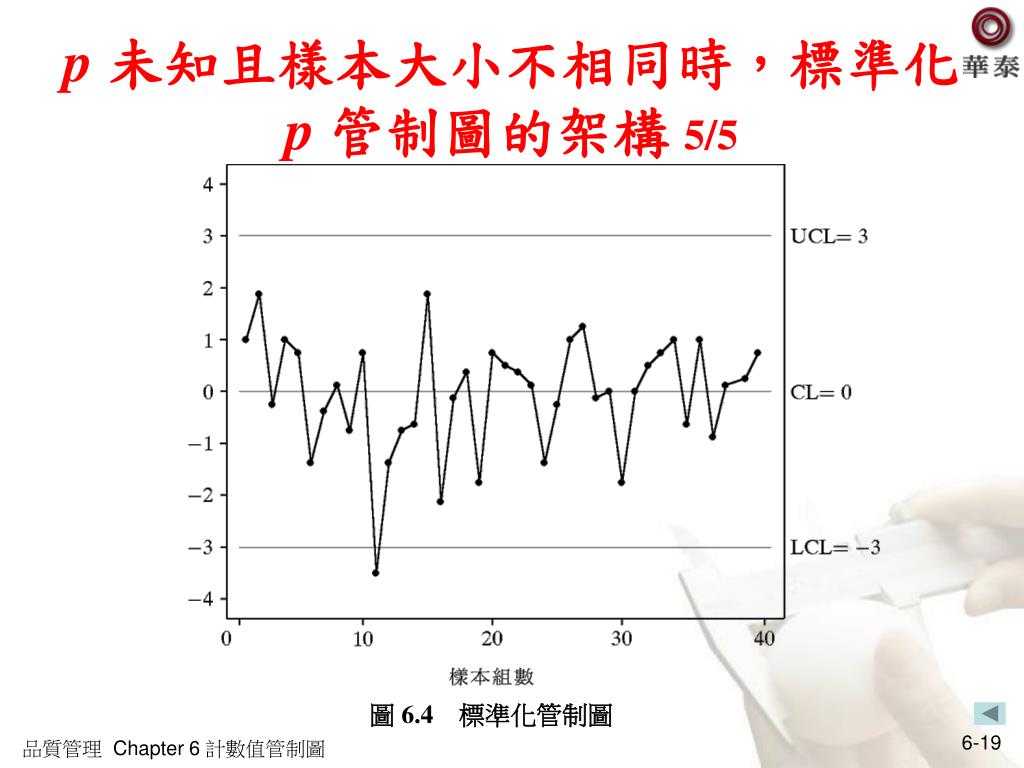

  18. p 未知且樣本大小不相同時，標準化p管制圖的架構 5/5 圖 6.4　標準化管制圖

  19. 參、缺點數管制圖 1/4 • 缺點數管制圖又稱 c 管制圖。假設 m 個樣本大小都為 n的樣本組的缺點數( Xi，i=1,2,…,m)服從參數是 c 的卜瓦松分配，則平均缺點數（或 E(X)）即 c，而缺點數的變異數（或V(X)）也是 c。

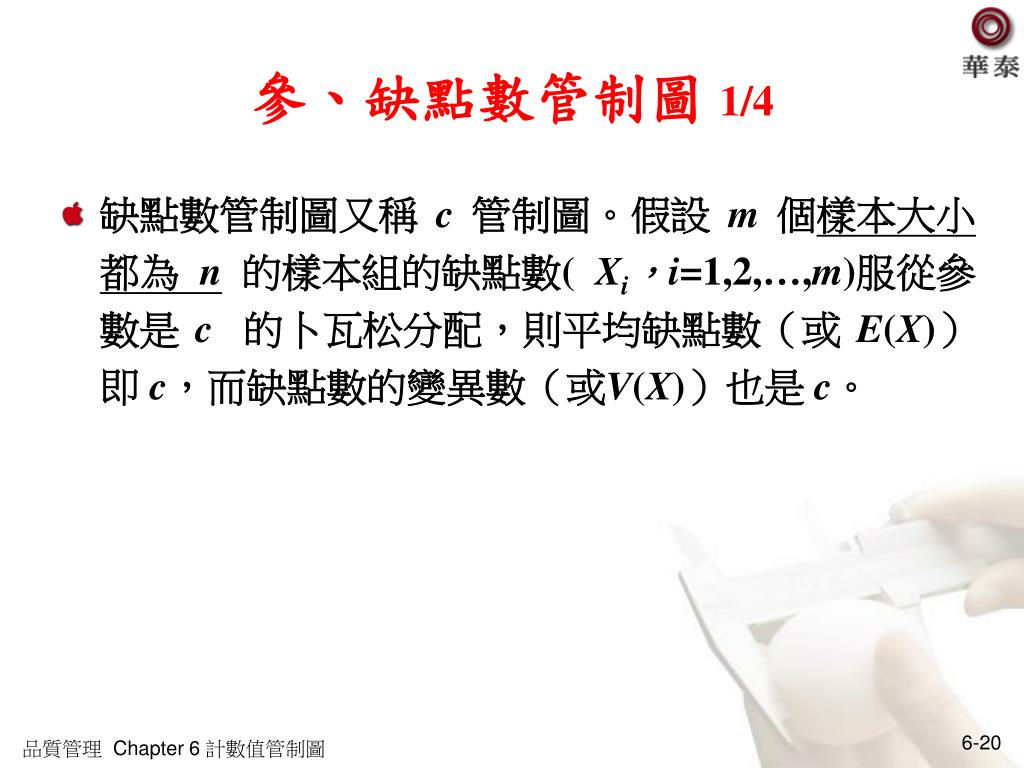

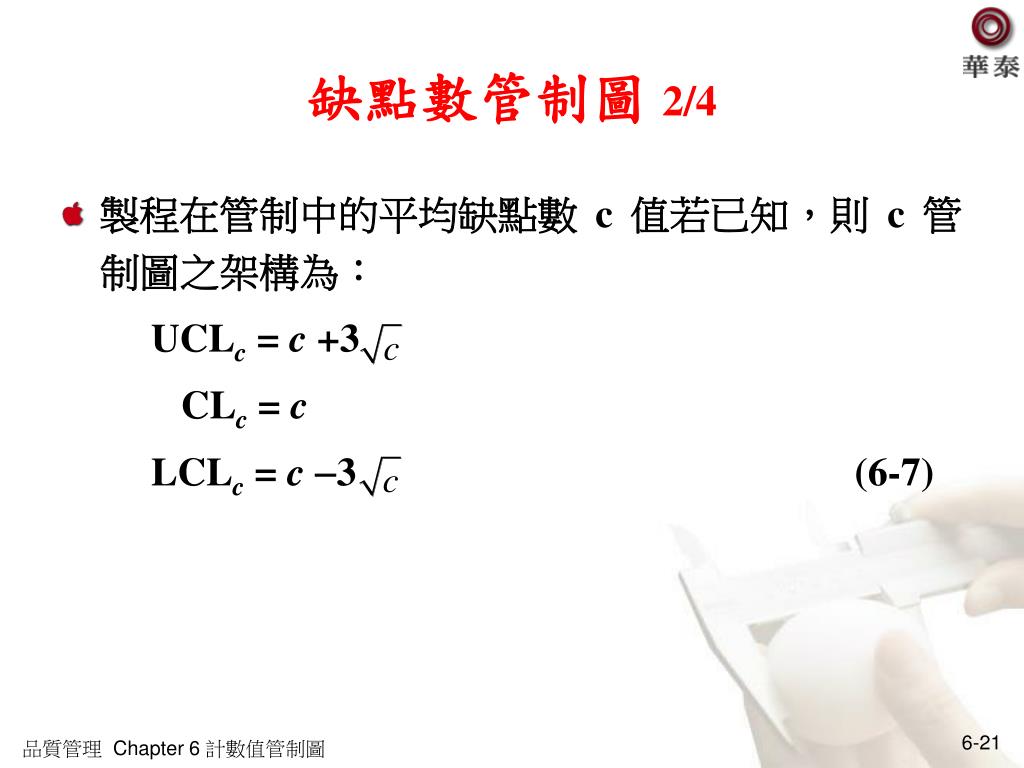

  20. 缺點數管制圖 2/4 • 製程在管制中的平均缺點數 c 值若已知，則 c 管制圖之架構為： UCLc = c +3 CLc = c LCLc = c3 (6-7)

  21. 缺點數管制圖 3/4 • 若c未知，則以所有樣本組的缺點數之平均值( ) 估計之。 即 於是 c管制圖為： UCLc = +3 CLc = LCLc = 3 (6-8)

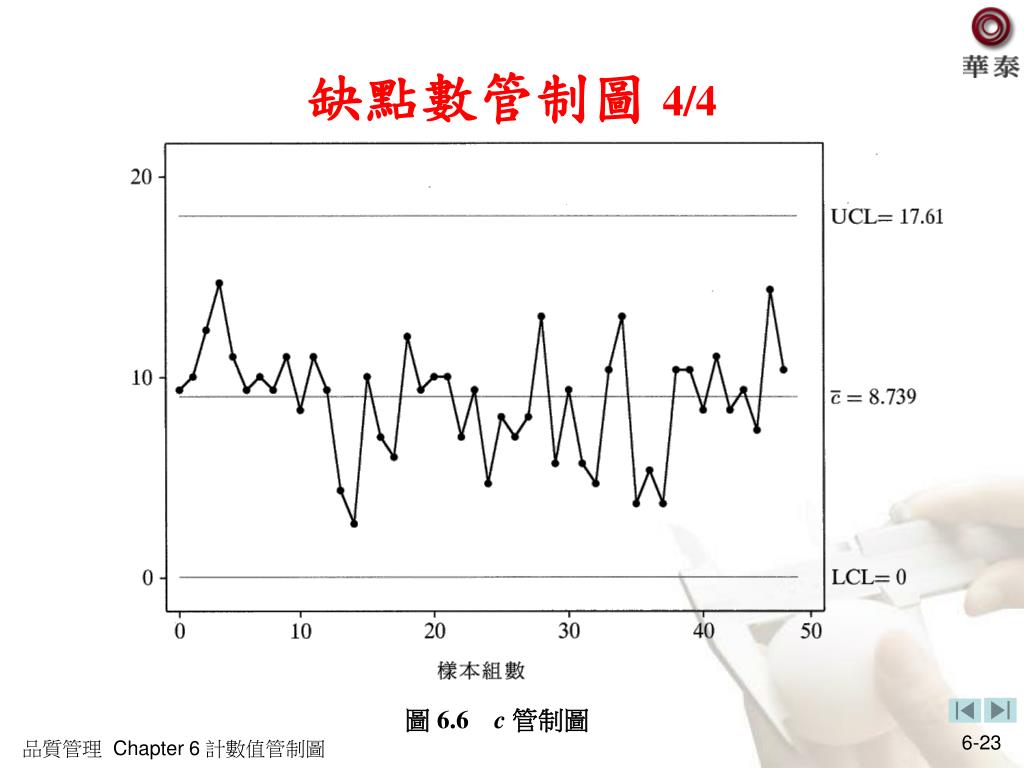

  22. 缺點數管制圖 4/4 圖 6.6c 管制圖

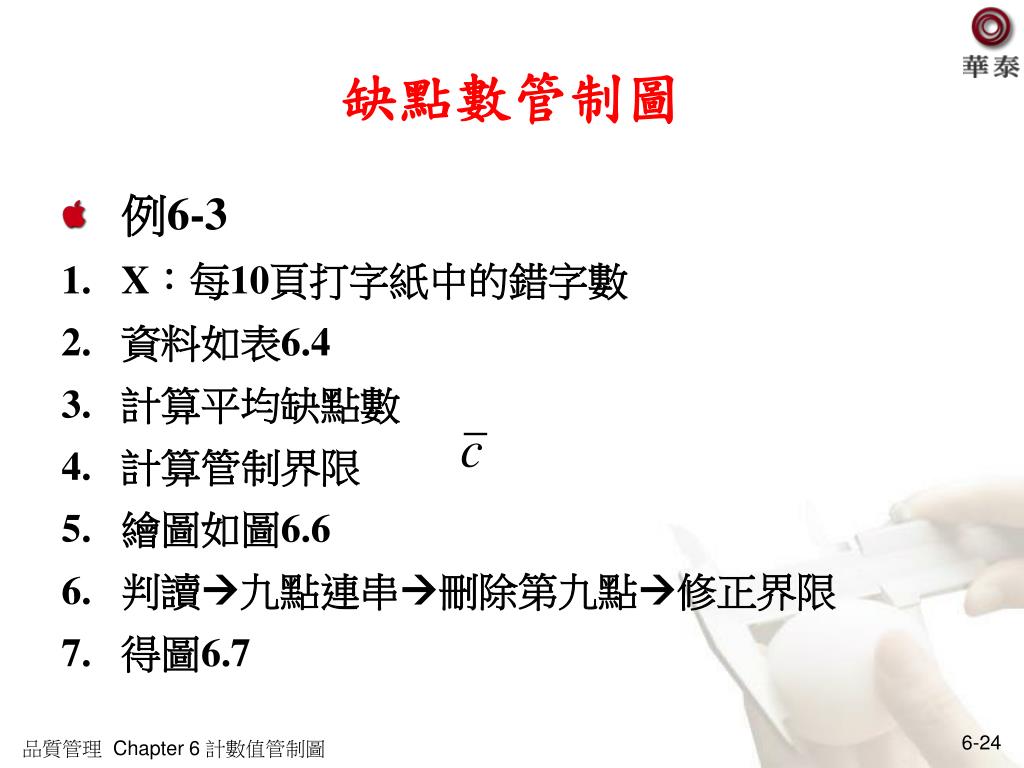

  23. 缺點數管制圖 • 例6-3 • X：每10頁打字紙中的錯字數 • 資料如表6.4 • 計算平均缺點數 • 計算管制界限 • 繪圖如圖6.6 • 判讀九點連串刪除第九點修正界限 • 得圖6.7

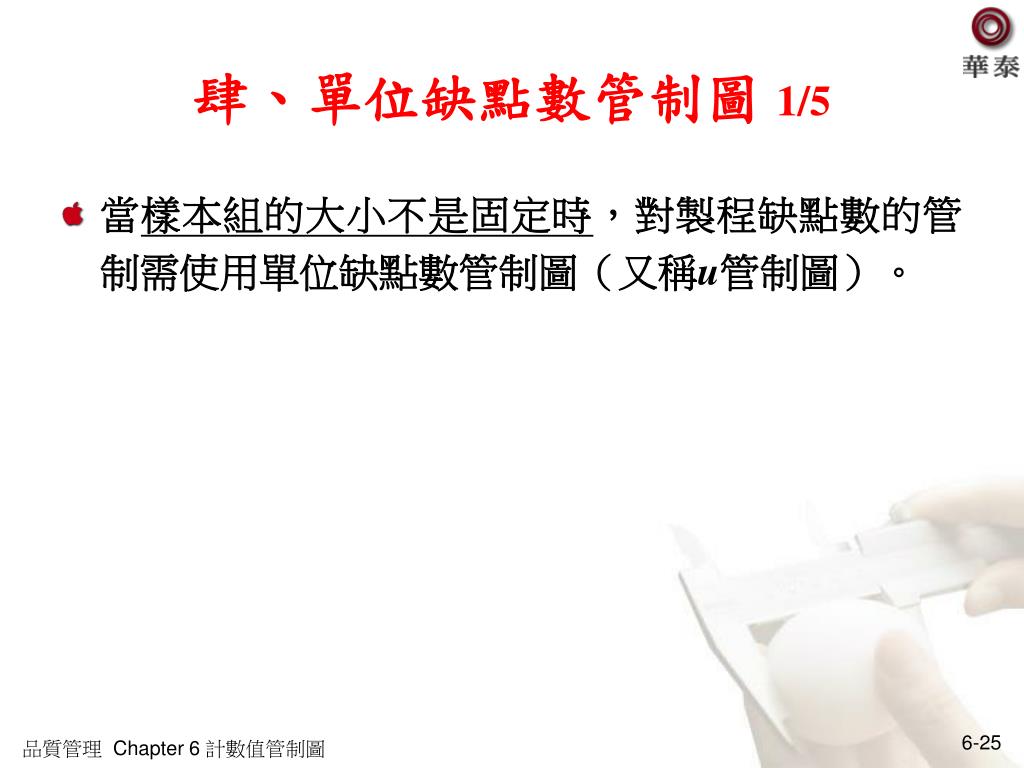

  24. 肆、單位缺點數管制圖 1/5 • 當樣本組的大小不是固定時，對製程缺點數的管制需使用單位缺點數管制圖（又稱u管制圖）。

  25. 單位缺點數管制圖 2/5 • 假設 ni 和 xi為第i 組之樣本大小和缺點數，則第 i 組的單位缺點數ui= 於是 u管制圖之架構為： UCLu = +3 CLu = LCLu = 3 (6-9) 其中 為所有樣本組的單位缺點數之平均值，即

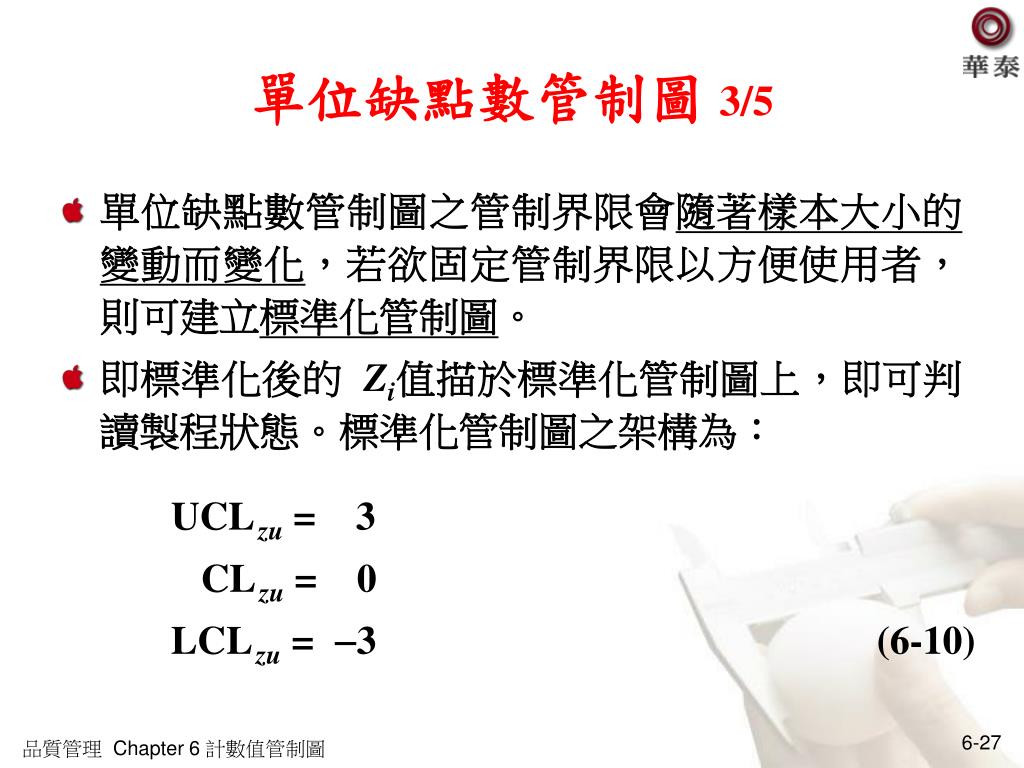

  26. 單位缺點數管制圖 3/5 • 單位缺點數管制圖之管制界限會隨著樣本大小的變動而變化，若欲固定管制界限以方便使用者，則可建立標準化管制圖。 • 即標準化後的 Zi值描於標準化管制圖上，即可判讀製程狀態。標準化管制圖之架構為： UCLzu = 3 CLzu = 0 LCLzu = 3 (6-10)

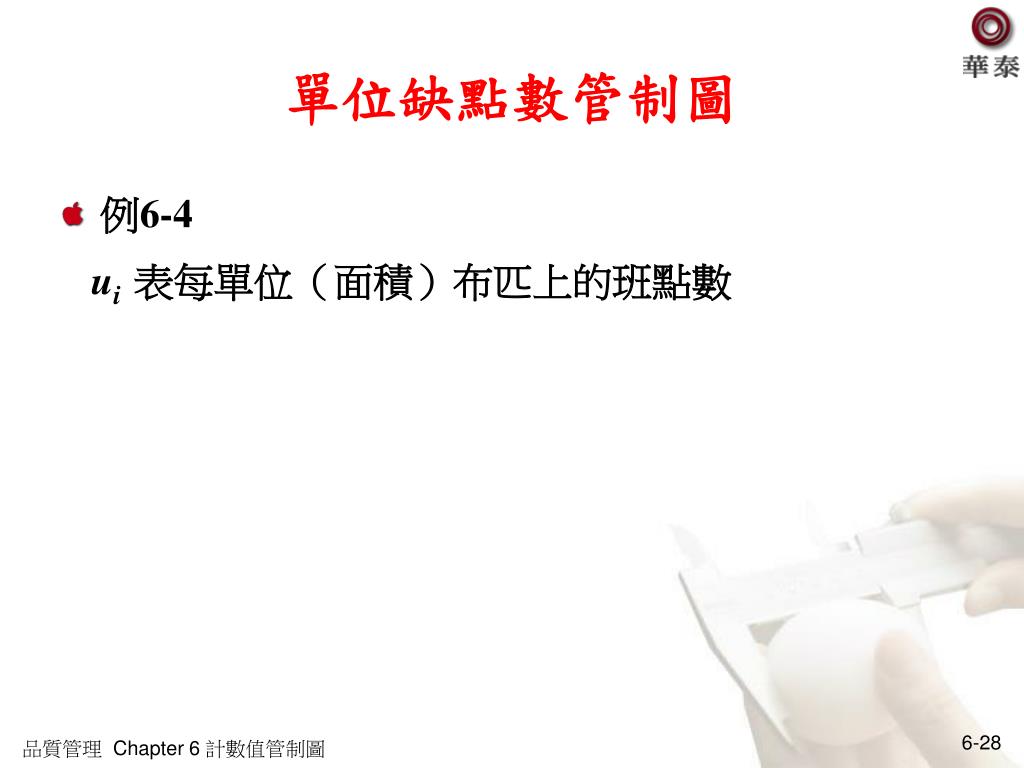

  27. 單位缺點數管制圖 • 例6-4 ui 表每單位（面積）布匹上的班點數

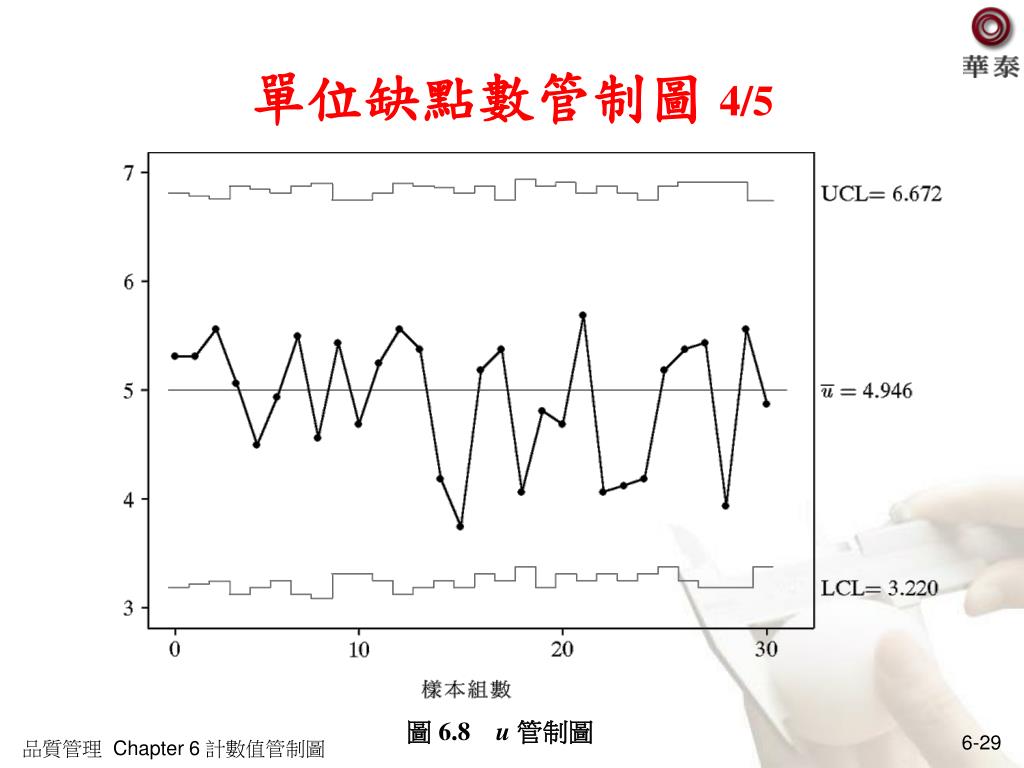

  28. 單位缺點數管制圖 4/5 圖 6.8u管制圖

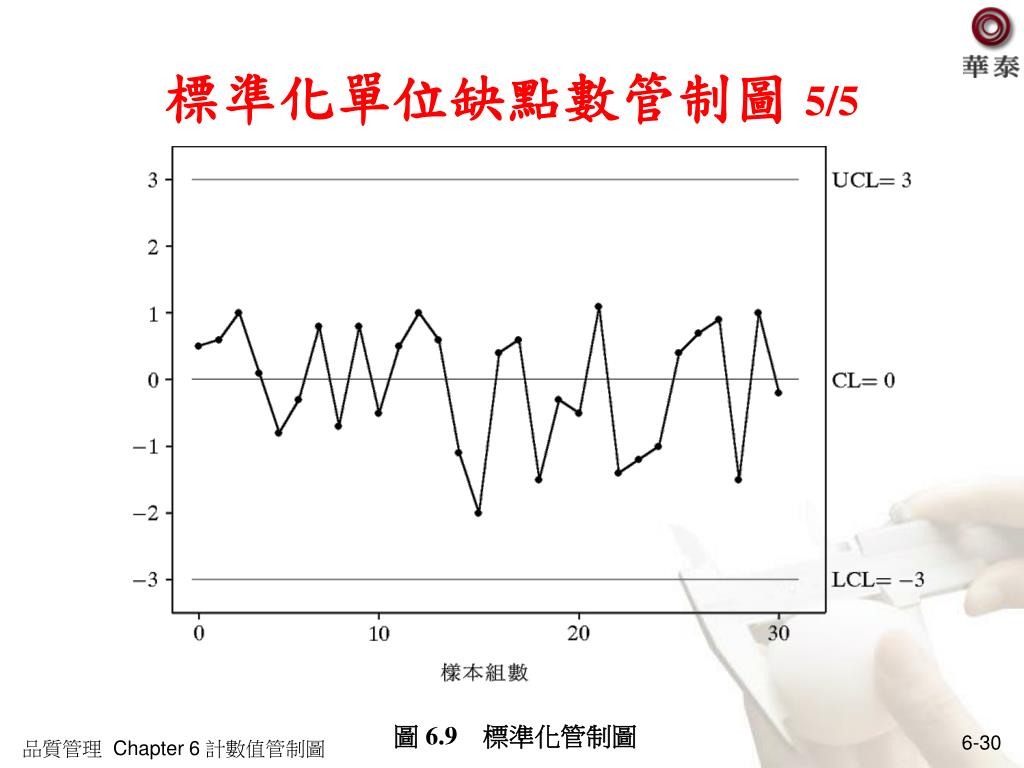

  29. 標準化單位缺點數管制圖 5/5 圖 6.9　標準化管制圖
