制冷原理与技术

1. 第四章 空气调节的原理和技术 第一节 集中式空调系统 第二节　半集中式空调系统 制冷原理与技术

2. 第四章 空气调节原理与技术 依据对空气处理设备设置情况的分类方法，本章在将空调系统分成集中式、半集中式和分散式三种系统的基础上，对空气调节的原理与技术给予介绍。

3. 第一节 集中式空调系统 本节主要介绍空气调节的基础知识、空调系统负荷的确定、新风量与总风量的确定、空气处理及其设备、空调系统、空调房间气流组织的主要内容。

4. 一、空气调节的基础知识 • 为什么 首先 要全面了解空气的性质 空气调节的主要任务，就是在所处自然环境下，使被调节空间的空气保持一定的温度、湿度、流动速度以及洁净度、新鲜度。

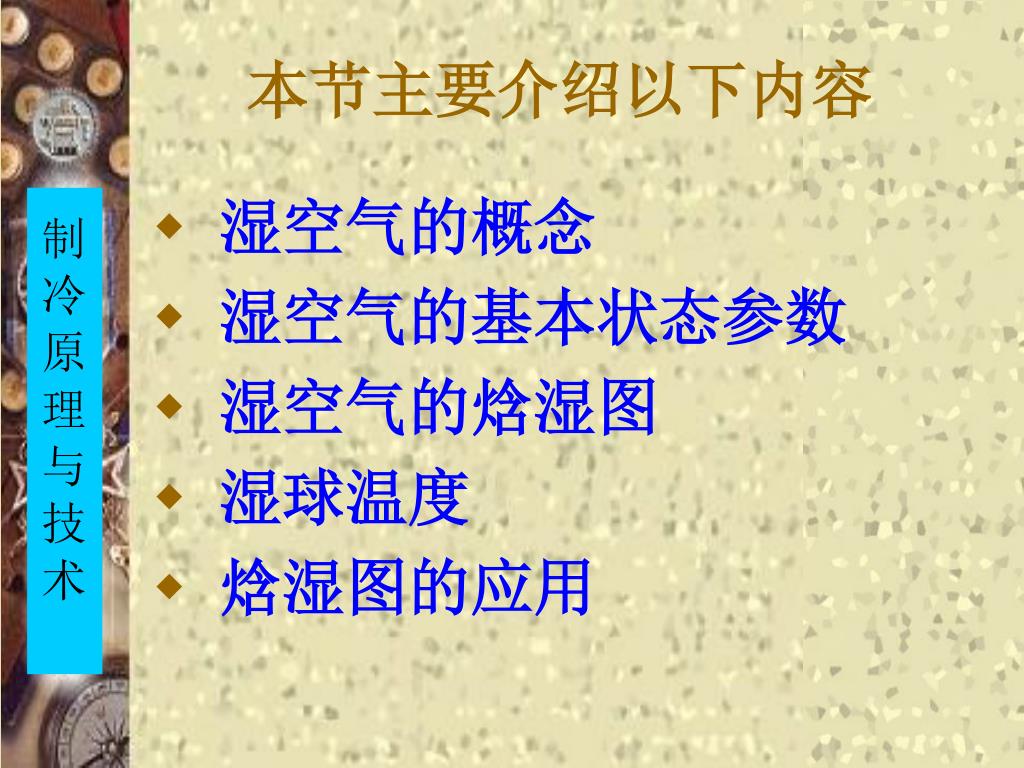

5. 本节主要介绍以下内容 • 湿空气的概念 • 湿空气的基本状态参数 • 湿空气的焓湿图 • 湿球温度 • 焓湿图的应用

6. 1. 湿空气的概念 • 大气由一定量的干空气和一定量的水蒸气混合而成，我们称其为湿空气。 注 意 空气环境内的空气成分和人们平时说的“空气”，实际是干空气加水蒸气，即湿空气 。

7. 或 2. 湿空气的基本状态参数 由于空气和水蒸汽所组成的湿空气也应遵循理想气体的变化规律 ，所以适用以下公式 压 力 密 度 含 湿 量 相 对 湿 度 焓 露 点 温 度 本小节将以以上公式为基本介绍

8. 或 压力 由道尔顿定律分压定律 湿空气的总压力为p 从气体分子运动论的观点来看 水蒸汽分压力大小直接反映了水蒸汽含量的多少

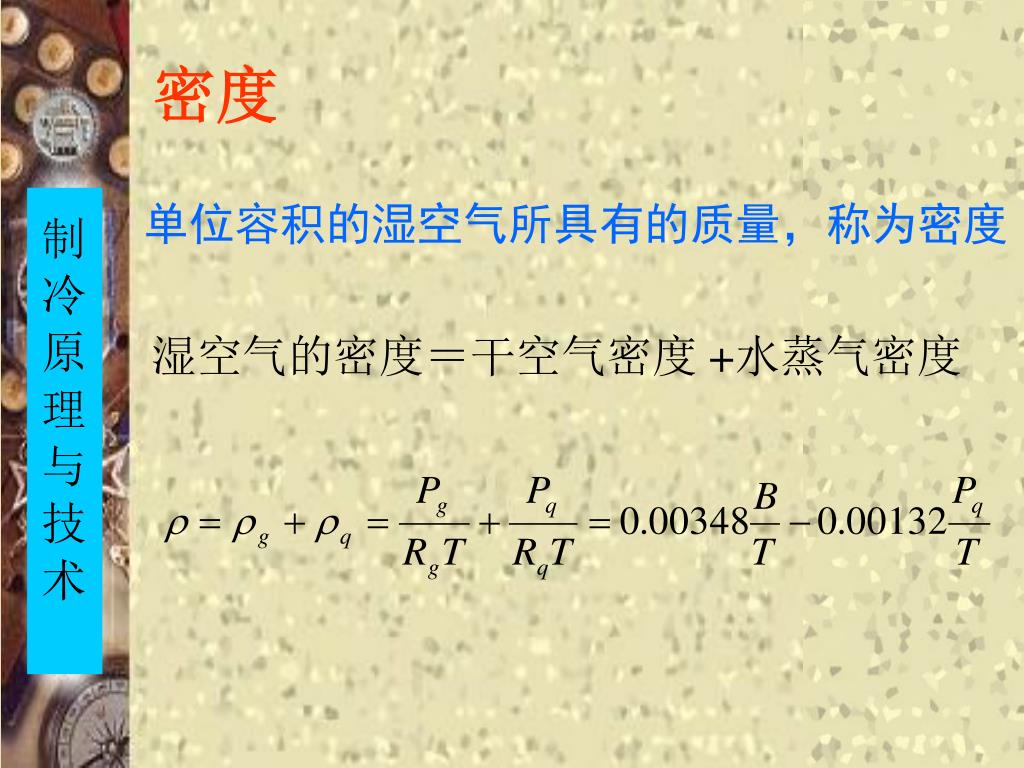

9. 密度 单位容积的湿空气所具有的质量，称为密度 湿空气的密度＝干空气密度 +水蒸气密度

10. 当大气压力B一定时，水汽分压力 只取决于含湿量d 含湿量 在湿空气中与lkg干空气同时并存的水蒸汽量称为含湿量 由Vg=Vq=V Tg=Tq=T，以及Rg=287 J／(kg·K) Rq＝46l J／(kg·K)

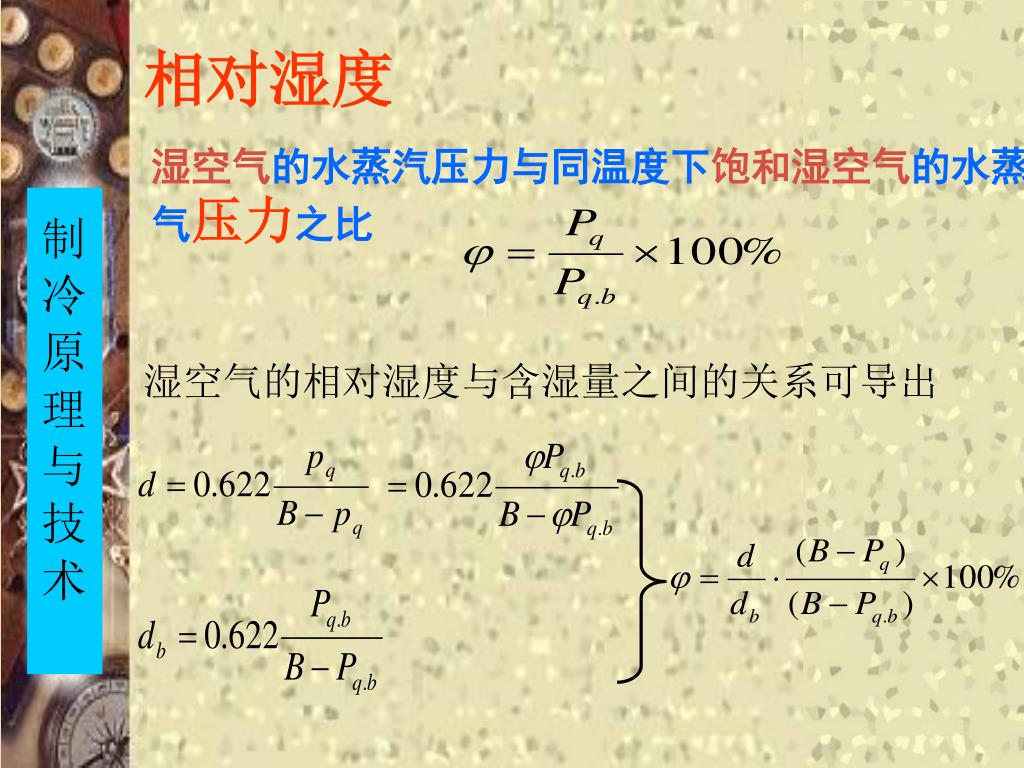

11. 相对湿度 湿空气的水蒸汽压力与同温度下饱和湿空气的水蒸气压力之比 湿空气的相对湿度与含湿量之间的关系可导出

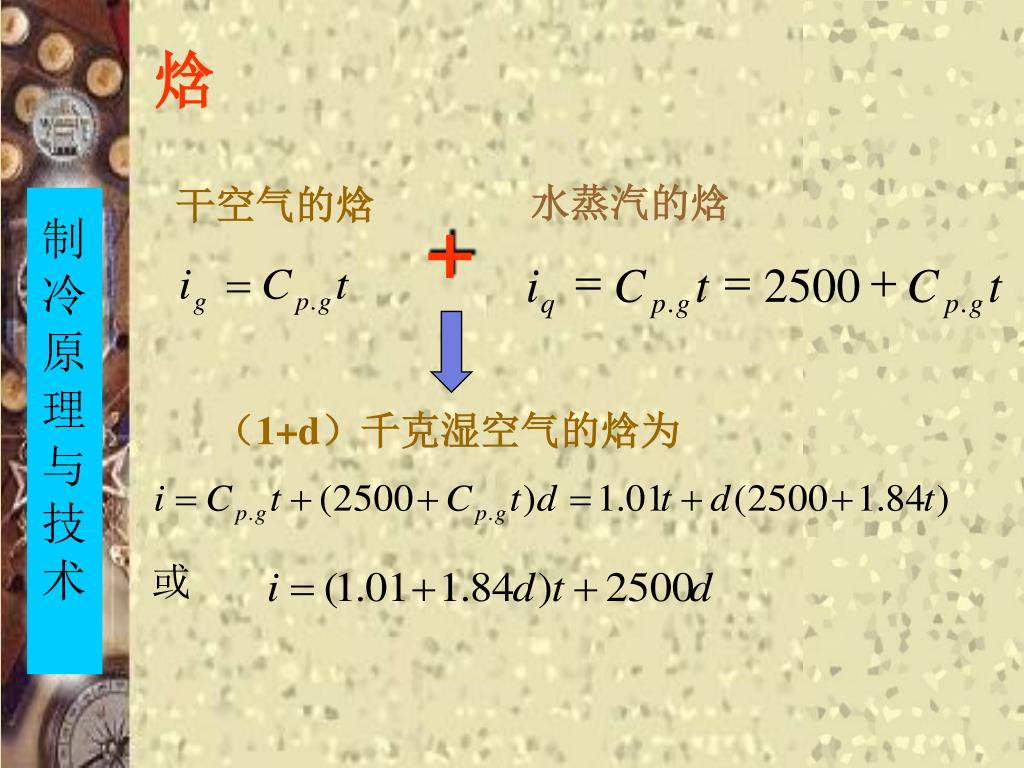

12. 水蒸汽的焓 干空气的焓 = = + i C t 2500 C t . . q p g p g 或 焓 + （1+d）千克湿空气的焓为

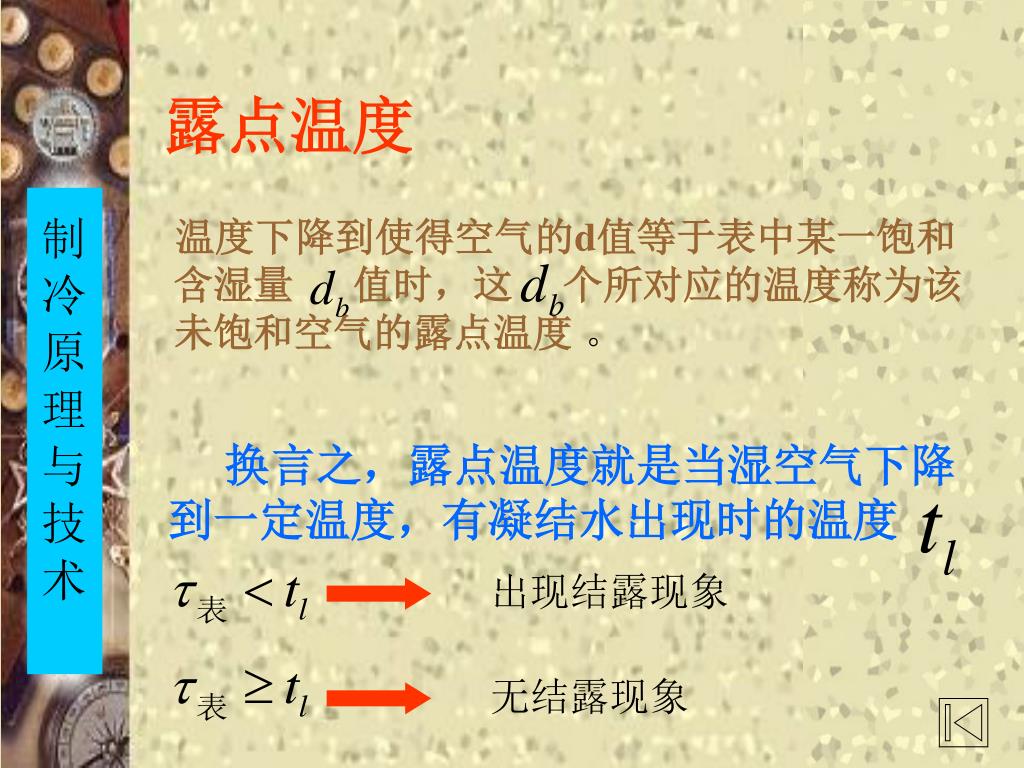

13. 露点温度 温度下降到使得空气的d值等于表中某一饱和含湿量 值时，这 个所对应的温度称为该未饱和空气的露点温度 。 换言之，露点温度就是当湿空气下降到一定温度，有凝结水出现时的温度 出现结露现象 无结露现象

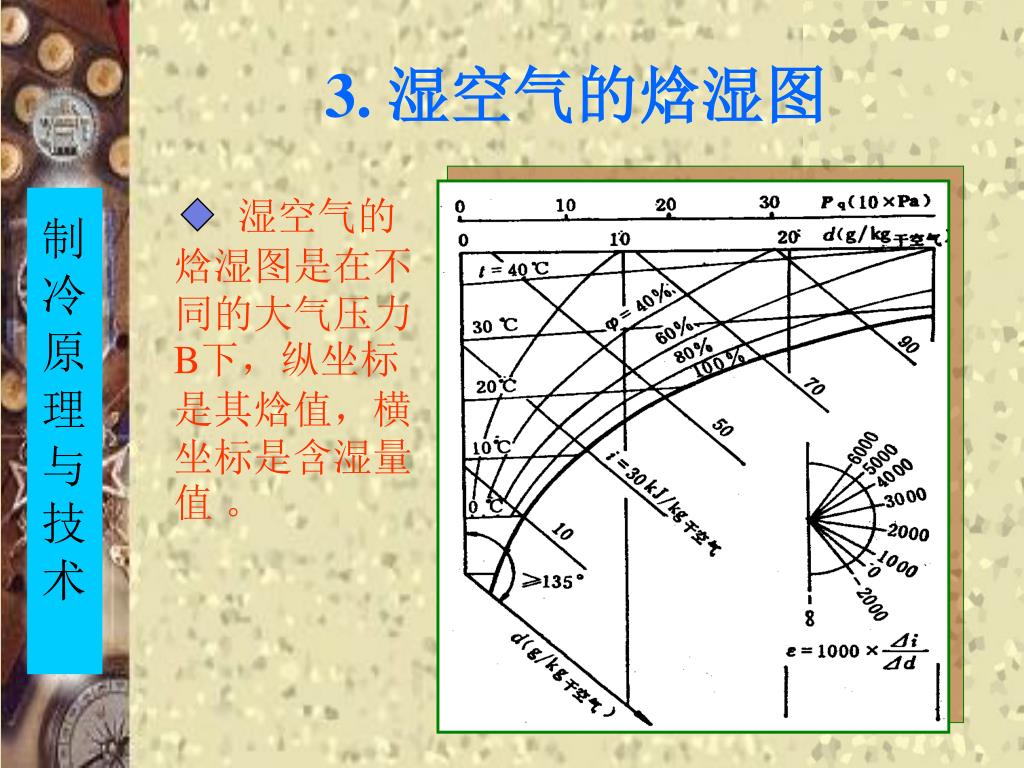

14. 3. 湿空气的焓湿图 湿空气的焓湿图是在不同的大气压力B下，纵坐标是其焓值，横坐标是含湿量值 。

15. 6000 5000 3000 2000 1000 0 -2000 0 10 20 30 焓湿图组成 d 1. 等湿线 2. 等焓线 等温线 3. 等相对湿度线 4. 水蒸汽分压力线 5. 热湿比线

16. dA dB B iB A iA 空气状态变化在i-d图上的表示

17. B` B A 用线确定空气终状态

18. 4. 湿球温度 至关重要 • 湿球温度的概念在空气调节中 理论上 湿球温度是在定压绝热条件下，空气与水直线接触达到稳定热湿平衡时的绝热饱和温度，也称热力学湿球温度。

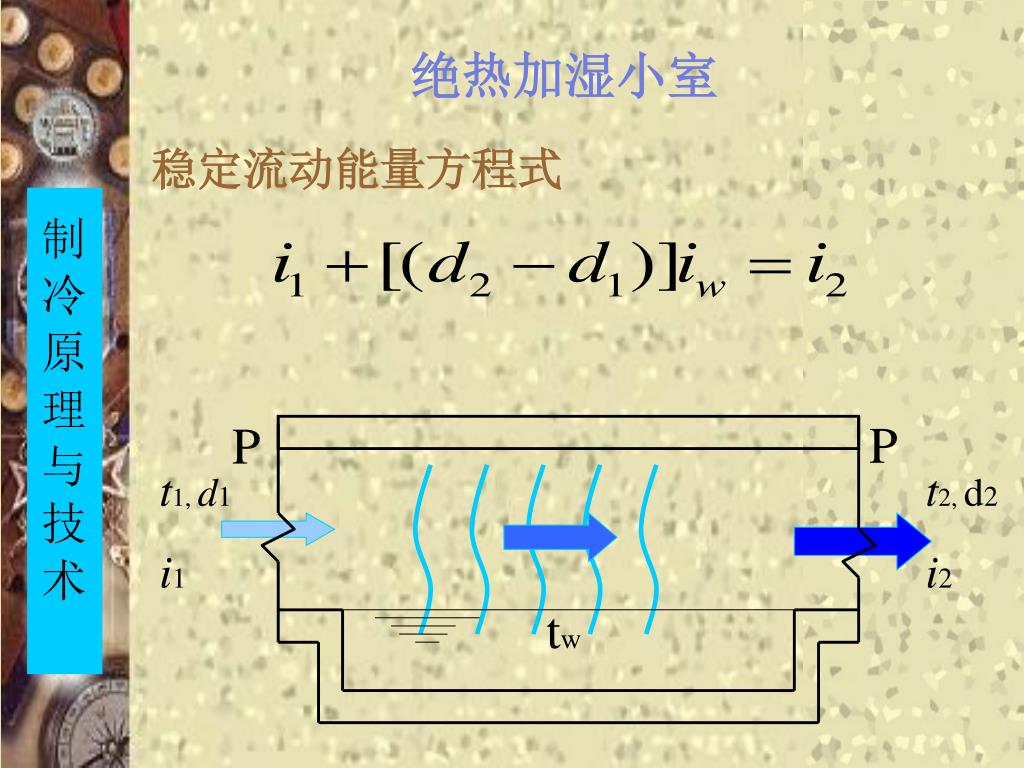

19. P P t1, d1 i1 t2, d2 i2 tw 绝热加湿小室 稳定流动能量方程式

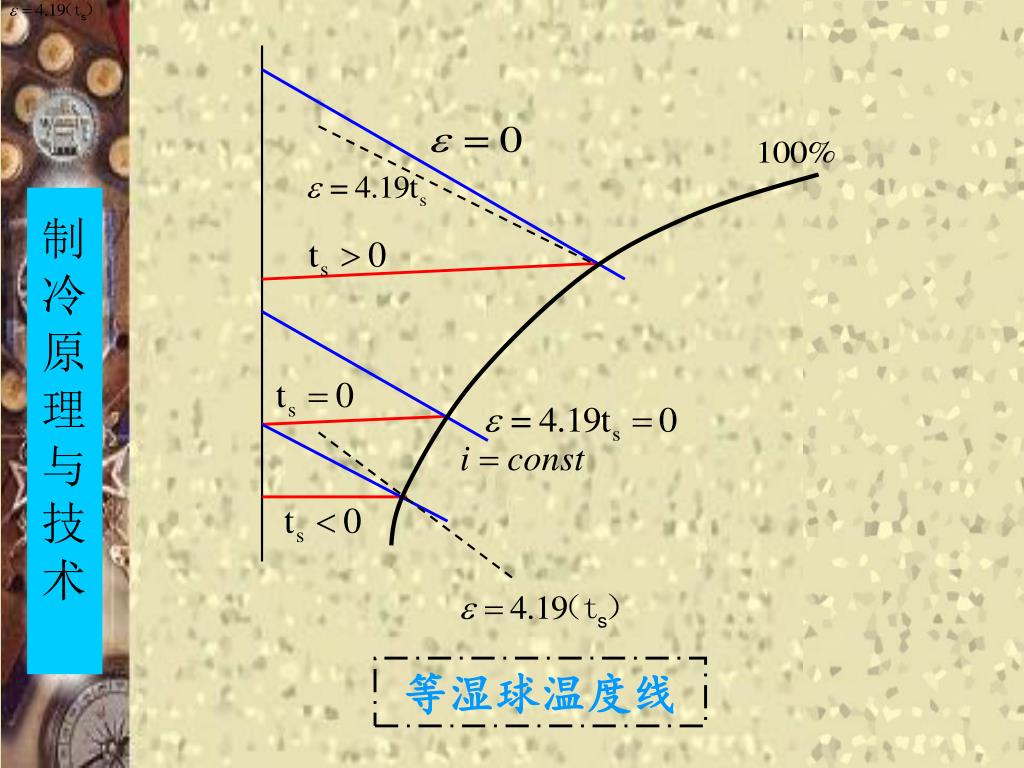

20. 等湿球温度线

21. dA dS iS iS A tS S tB B 已知干湿球温度确定空气状态

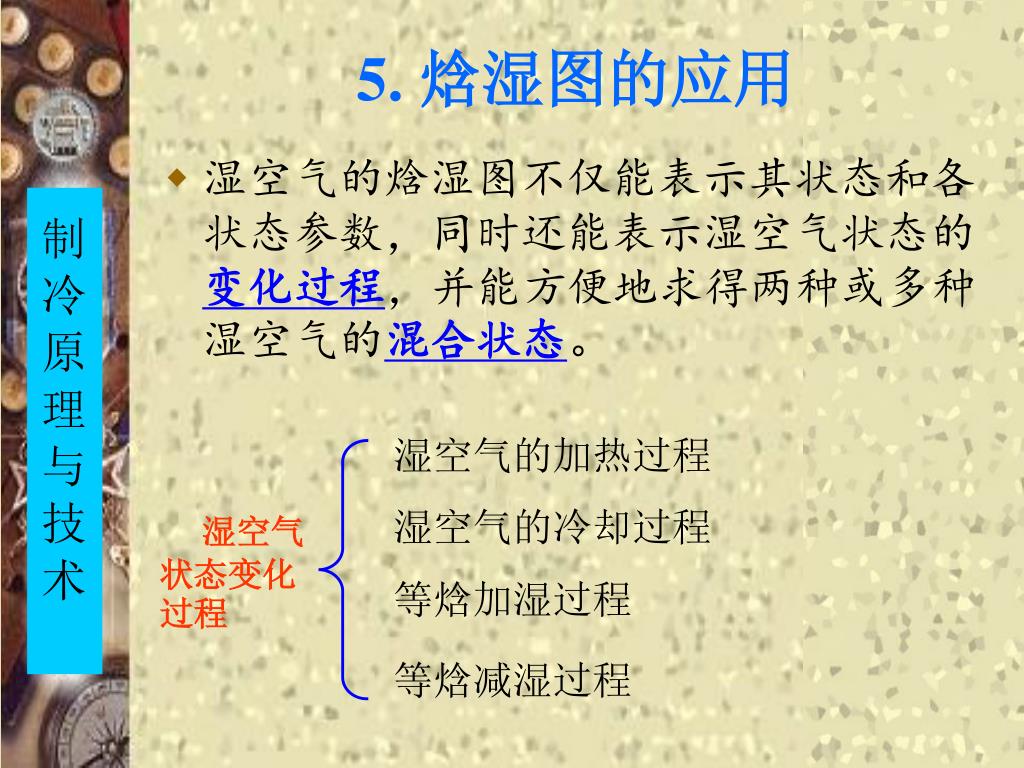

22. 5. 焓湿图的应用 • 湿空气的焓湿图不仅能表示其状态和各状态参数，同时还能表示湿空气状态的变化过程，并能方便地求得两种或多种湿空气的混合状态。 湿空气的加热过程 湿空气的冷却过程 湿空气状态变化过程 等焓加湿过程 等焓减湿过程

23. B A 湿空气的加热过程 A  B D Ⅱ Ⅰ 湿空气的冷却过程 F Ⅲ A  C 等焓加湿过程 Ⅳ E A  E C G 等焓减湿过程 A  D 等温加湿过程AF 多变过程 冷却干燥过程A G 变化过程的特征表

24. i-d图中不同象限内湿空气状态变化过程的特征 过程图

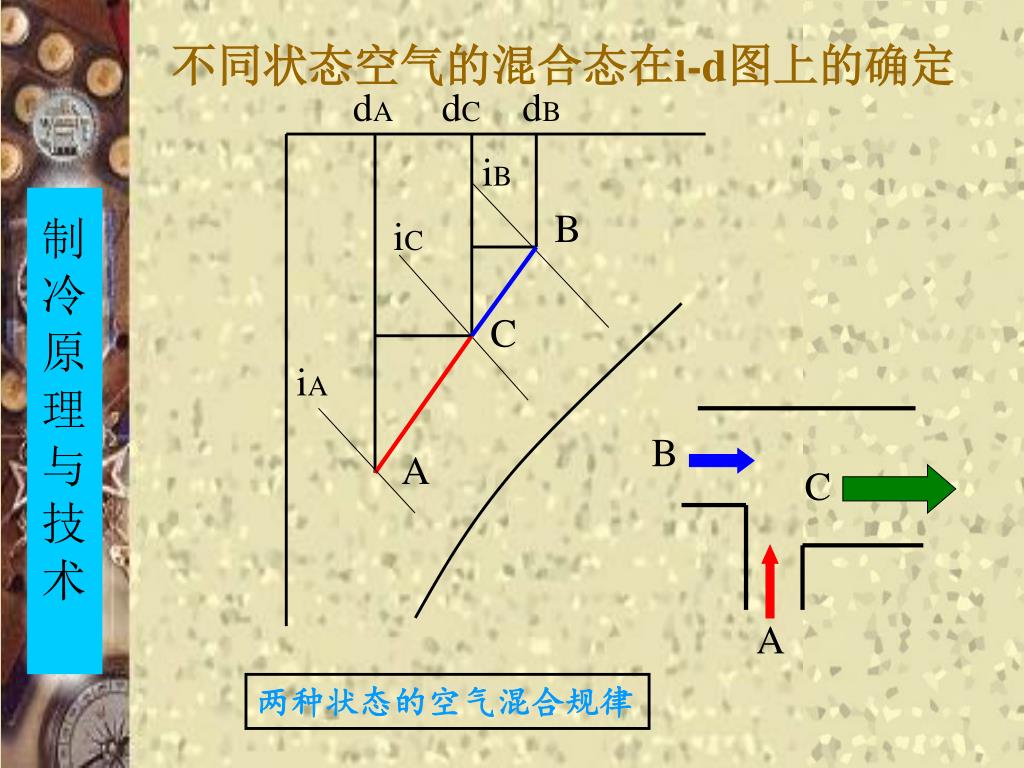

25. B C A 不同状态空气的混合态在i-d图上的确定 dA dC dB iB B iC C iA A 两种状态的空气混合规律

26. ic B 100% id tD D C A 过饱和区空气状态变化过程图

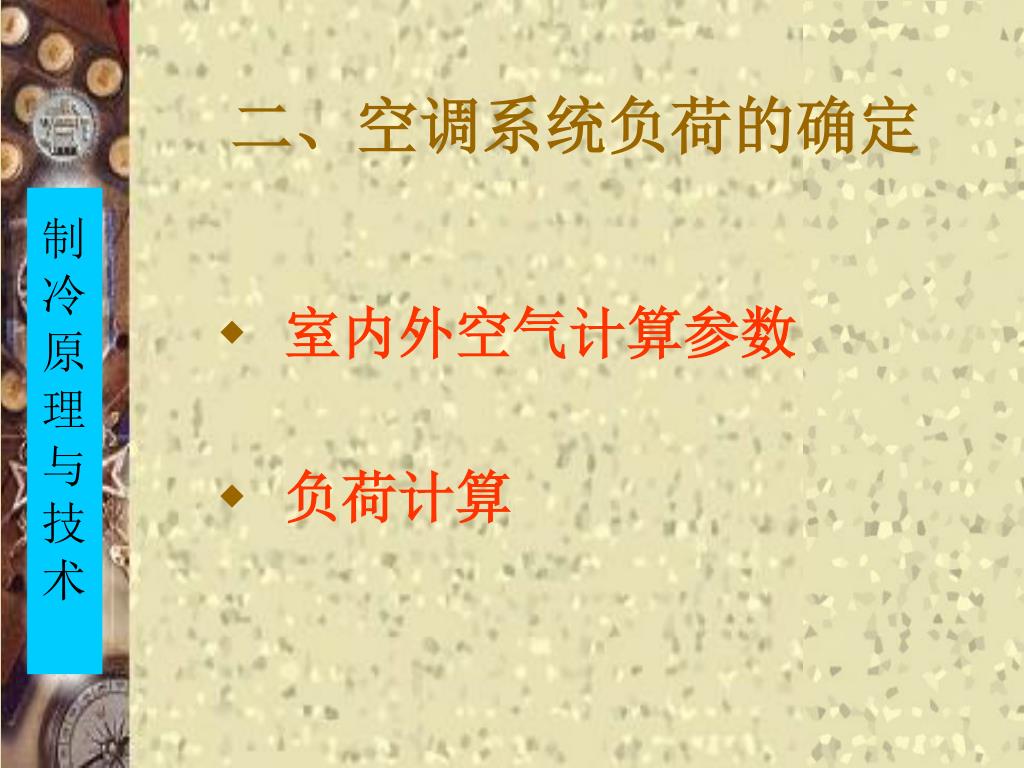

27. 二、空调系统负荷的确定 • 室内外空气计算参数 • 负荷计算

28. 1. 室内外空气计算参数 1）室外空气计算参数 2）室外空气综合温度 3）室内空气计算参数

29. 室外空气计算参数 ① 夏季空调室外计算干、湿球温度 ②夏季空调室外计算日平均温度和逐时温度

30. 室外空气综合温度 外表面单位面积上得到的热量 综合温度 为完善，作以下修改

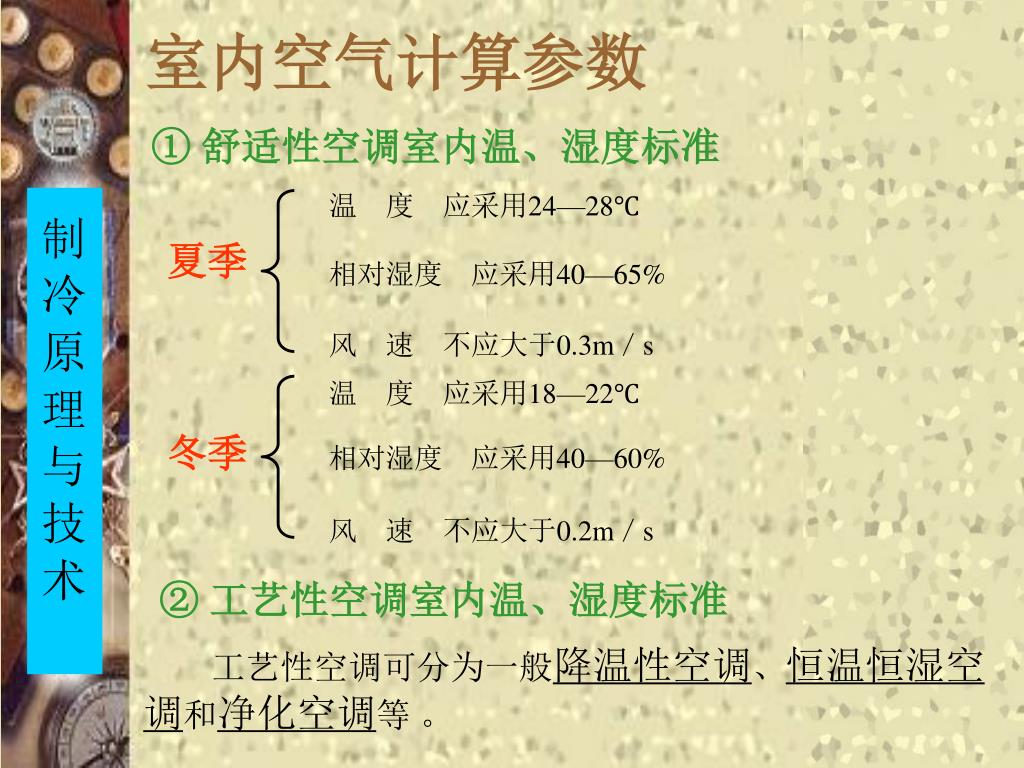

31. 室内空气计算参数 ① 舒适性空调室内温、湿度标准 温 度 应采用24—28℃ 夏季 相对湿度 应采用40—65% 风 速 不应大于0.3m／s 温 度 应采用18—22℃ 冬季 相对湿度 应采用40—60% 风 速 不应大于0.2m／s ② 工艺性空调室内温、湿度标准 工艺性空调可分为一般降温性空调、恒温恒湿空调和净化空调等 。

32. 2. 负荷计算 1）室外扰量形成的负荷 2）室内扰量形成的负荷 3）室内湿源散湿形成的湿负荷 4）再热负荷 5）室内负荷与制冷系统负荷 6）空调负荷的概算指标

33. 室外扰量形成的负荷 ① 太阳辐射热 ② 室内外温差的传导热 ③ 补充新鲜空气带来的负荷

34. 室内扰量形成的负荷 ① 人体的散热 ②照明灯具散热 QD＝n·N ③用电设备散热 Qs＝n·N ④其他设备散热 ⑤设备、照明和人体在室内散热形成的室内冷负荷Q‘

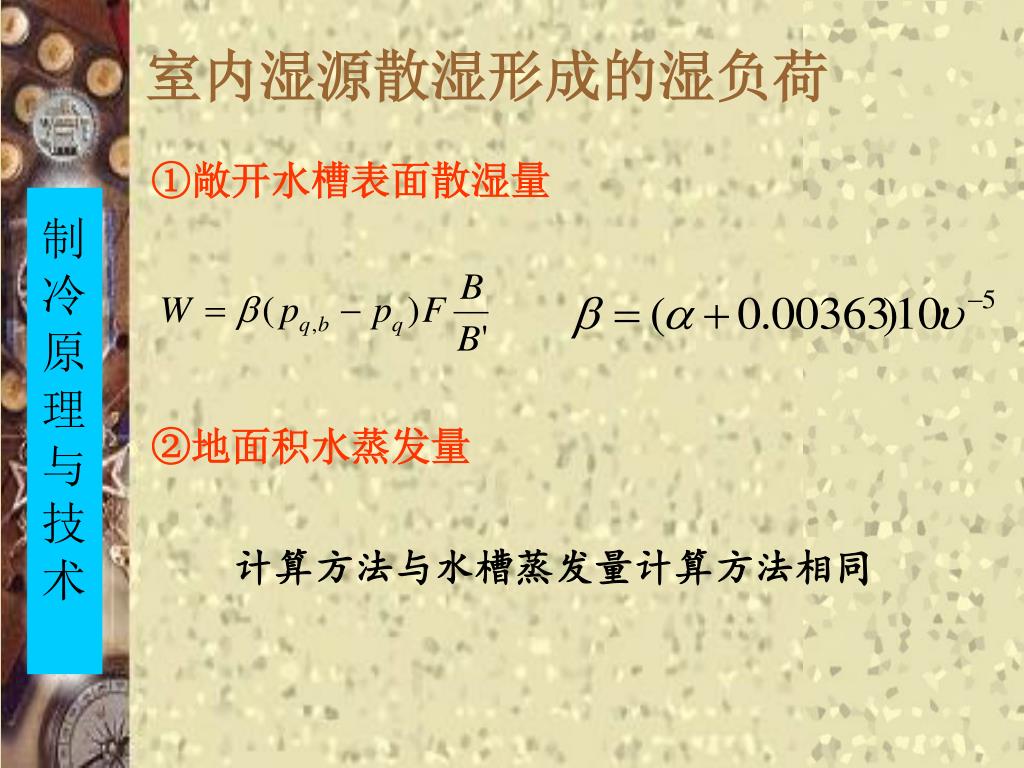

35. 室内湿源散湿形成的湿负荷 ①敞开水槽表面散湿量 ②地面积水蒸发量 计算方法与水槽蒸发量计算方法相同

36. 再热负荷 室内负荷与制冷系统负荷 以上介绍的热负荷的总和称室内负荷QN 制冷系统热负荷

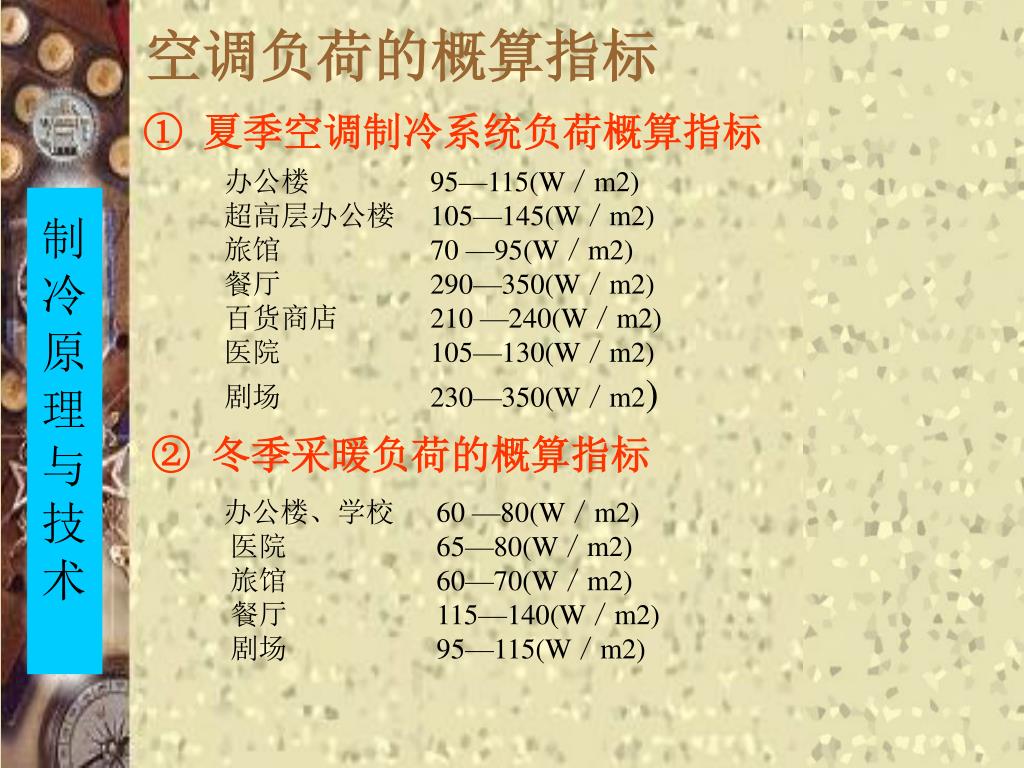

37. 空调负荷的概算指标 ① 夏季空调制冷系统负荷概算指标 办公楼 95—115(W／m2) 超高层办公楼 105—145(W／m2) 旅馆 70 —95(W／m2) 餐厅 290—350(W／m2) 百货商店 210 —240(W／m2) 医院 105—130(W／m2) 剧场 230—350(W／m2) ② 冬季采暖负荷的概算指标 办公楼、学校 60 —80(W／m2) 医院 65—80(W／m2) 旅馆 60—70(W／m2) 餐厅 115—140(W／m2) 剧场 95—115(W／m2)

38. 三、空调系统新风量与总风量的确定 • 总风量 • 新风量

39. 1.总风量 • 计算要求 在已知空调房间冷(热)湿负荷的基础上，需要确定消除室内余热、余湿以维持空调房间所要求的空气参数所需的送风状态及送风量。 • 计算方法 空调房间送风状态的变化过程 夏季送风量和送风状态的确定 冬季送风量与送风状态的确定

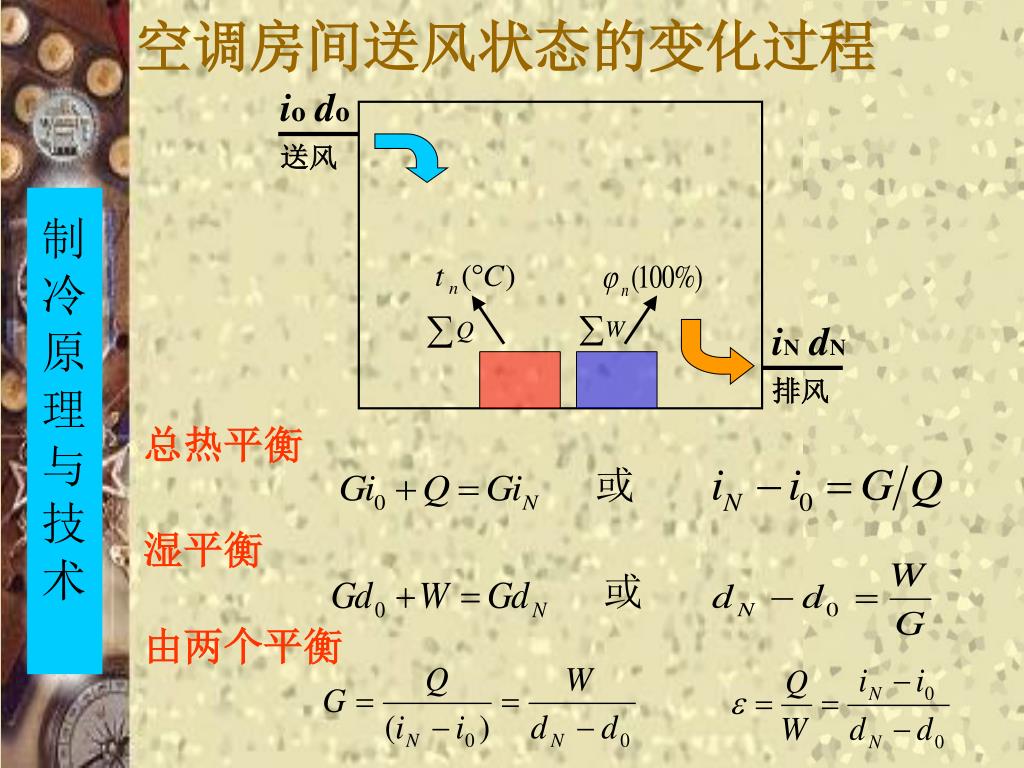

40. 送风 或 或 iNdN 排风 空调房间送风状态的变化过程 iodo 总热平衡 湿平衡 由两个平衡

41. N o 或 in dn io do 夏季送风量和送风状态的确定 送风量 换气次数

42. 冬季送风量与送风状态的确定 L

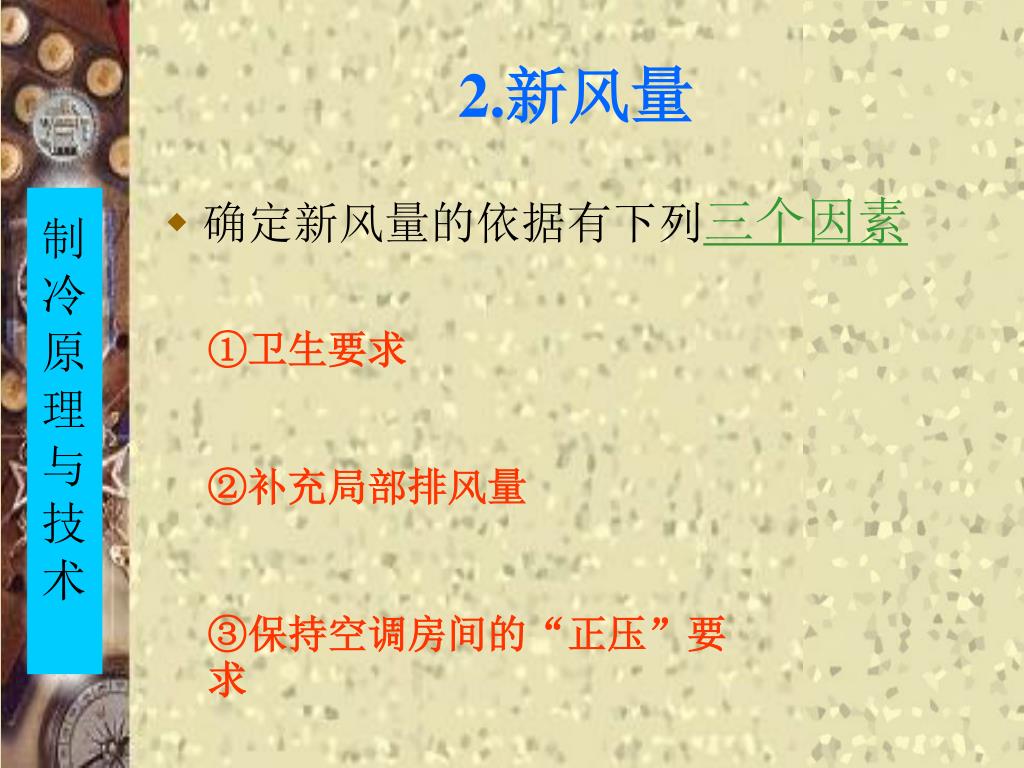

43. 2.新风量 • 确定新风量的依据有下列三个因素 ①卫生要求 ②补充局部排风量 ③保持空调房间的“正压”要求

44. L 正压 0.9L 渗透 空调系统的空气平衡关系

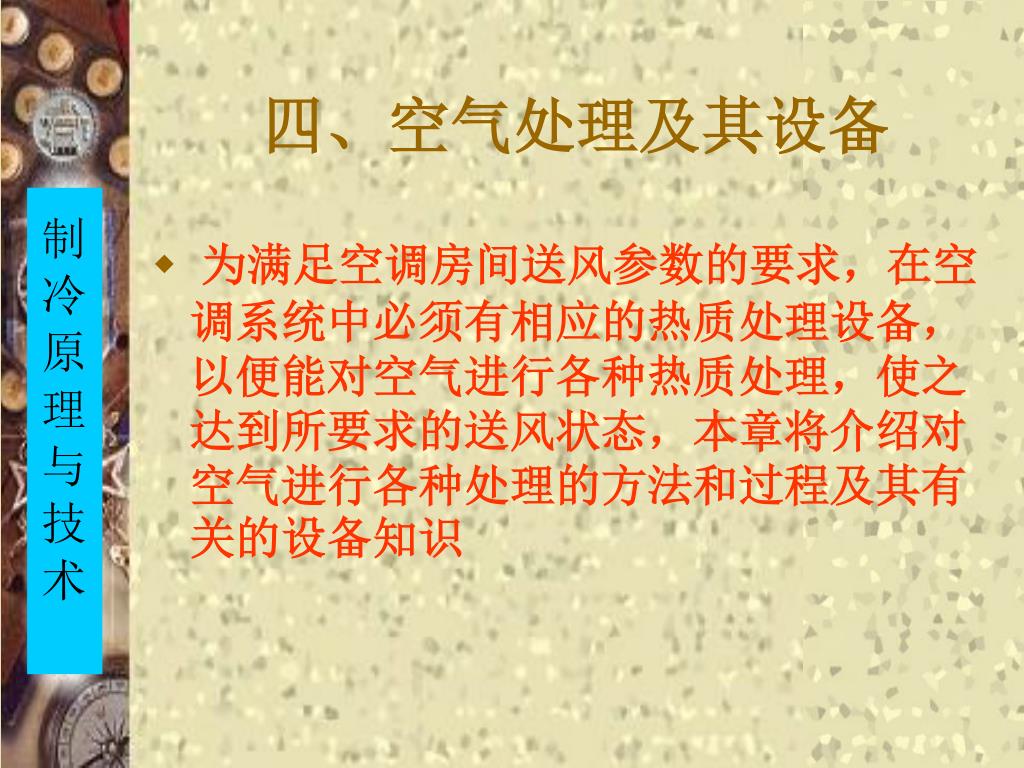

45. 四、空气处理及其设备 • 为满足空调房间送风参数的要求，在空调系统中必须有相应的热质处理设备，以便能对空气进行各种热质处理，使之达到所要求的送风状态，本章将介绍对空气进行各种处理的方法和过程及其有关的设备知识

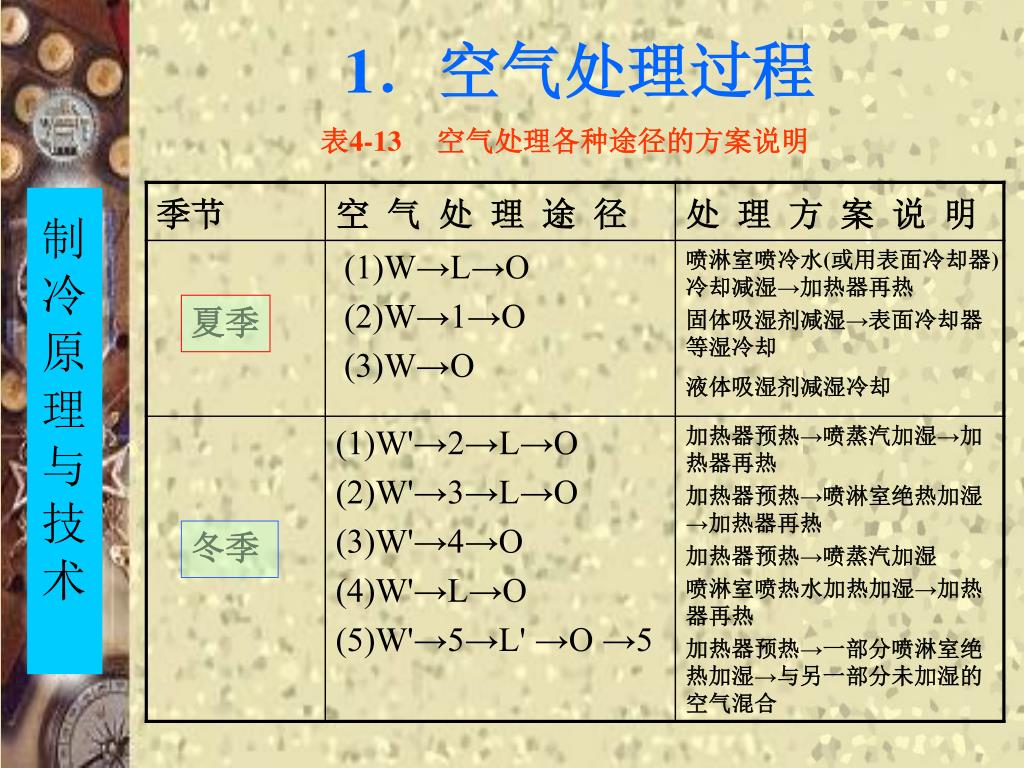

46. 1．空气处理过程 表4-13 空气处理各种途径的方案说明

47. 1 W 100% O L 夏季空 气 处 理 途 径

48. 5 t0 L 4 3 O 2 W` 冬季空 气 处 理 途 径

49. 2．空气处理设备 • 为了实现不同的空气处理过程就要采用不同的空气处理设备 包括 加热设备、冷却设备、加湿设备及减湿设备 等 • 作为热湿交换的介质 水、水蒸汽、液体吸湿剂和制冷剂
