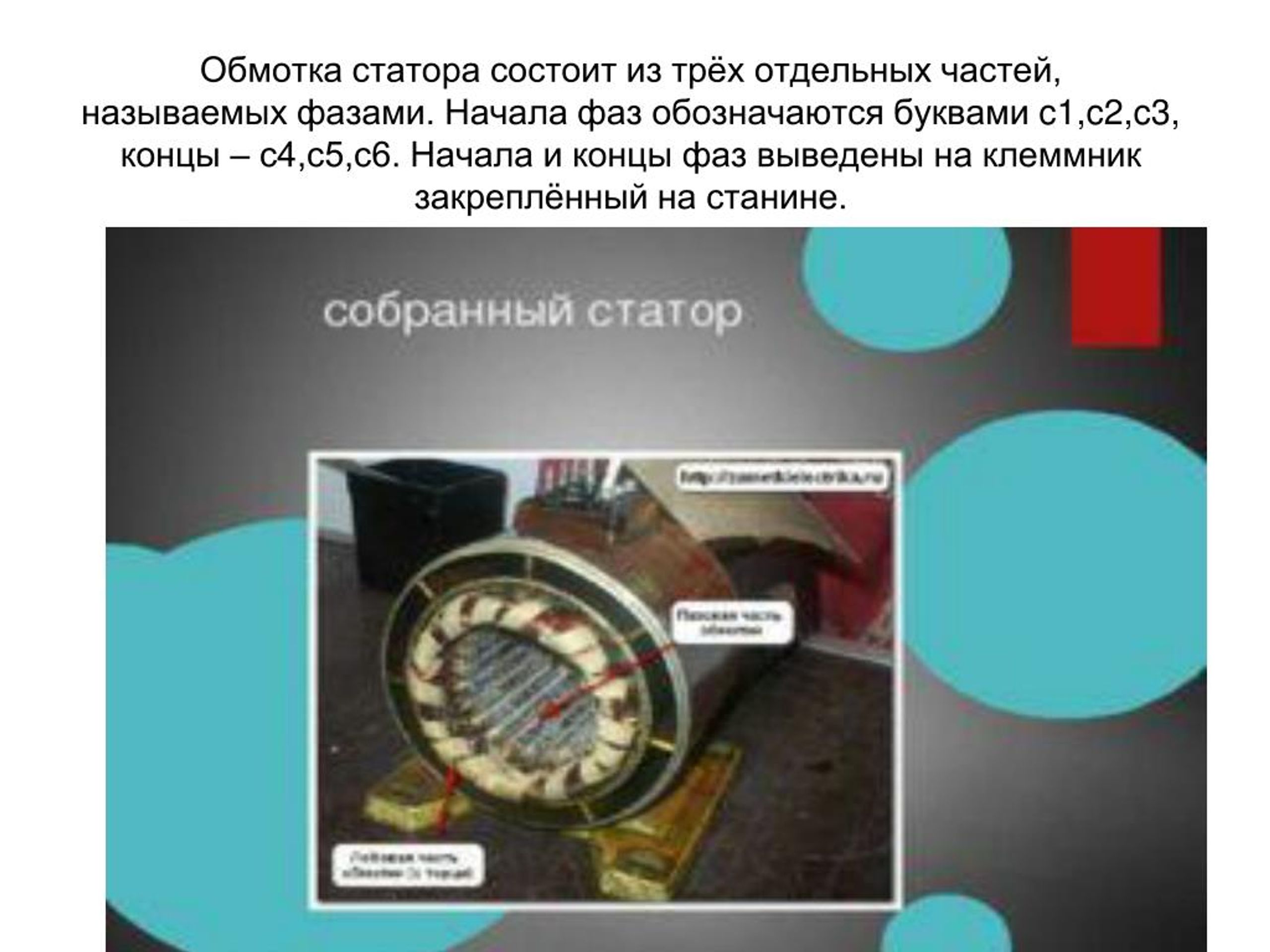

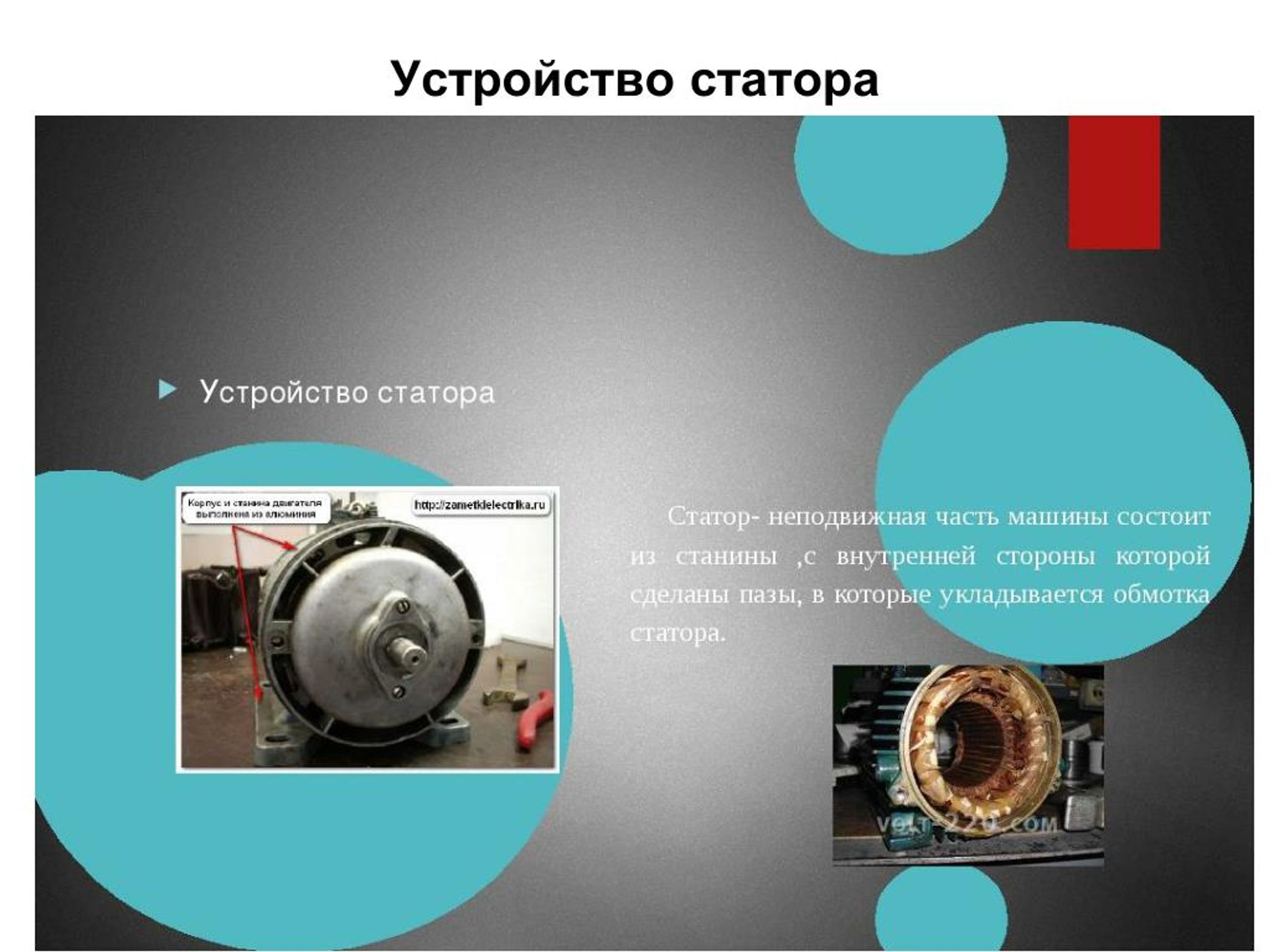

Обмотка статора состоит из трёх отдельных частей, называемых фазами. Начала фаз обозначаются буквами c1,c2,c3, концы – c4,c5,c6. Начала и концы фаз выведены на клеммник закреплённый на станине.

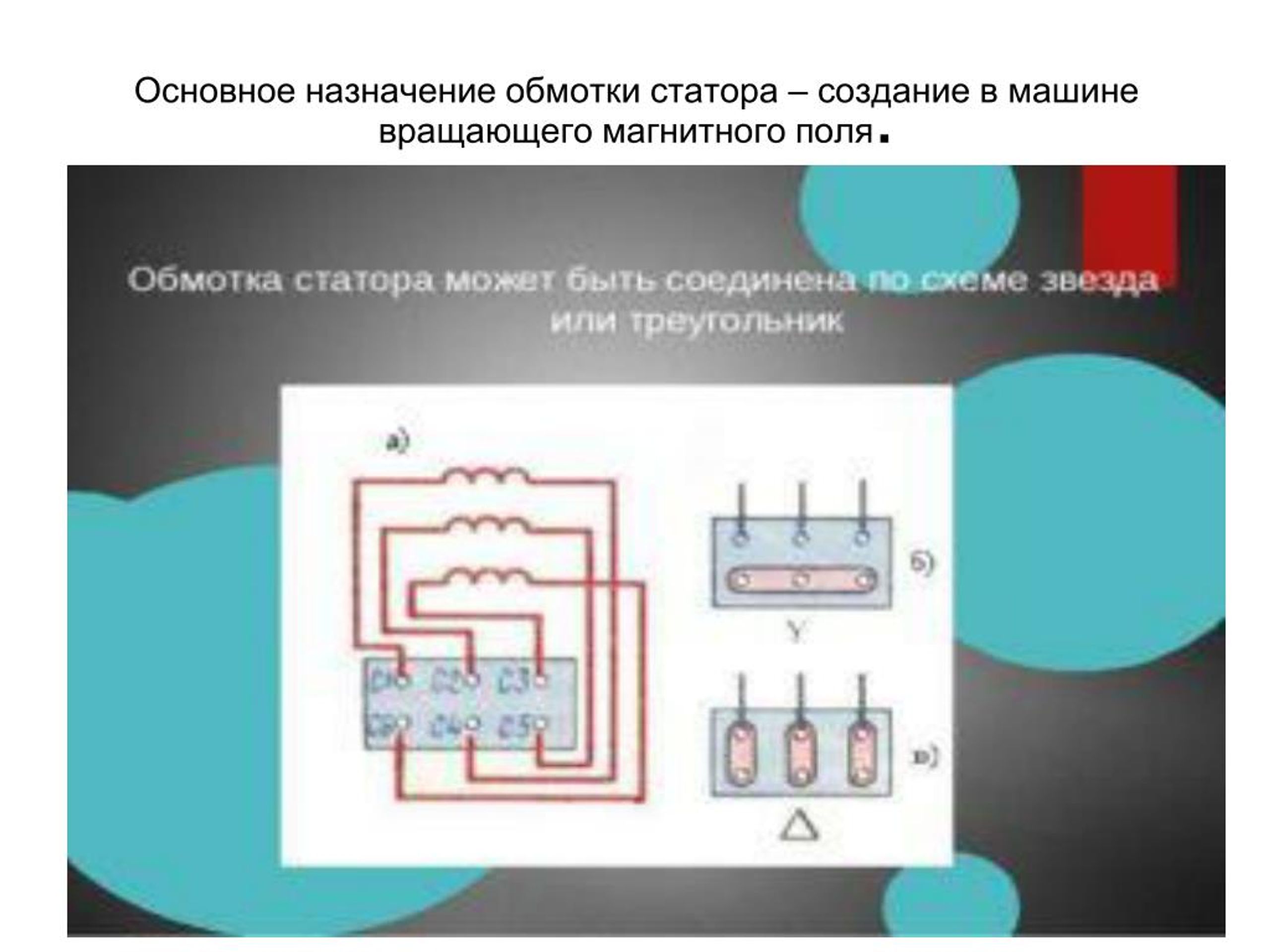

Основное назначение обмотки статора – создание в машине вращающего магнитного поля.

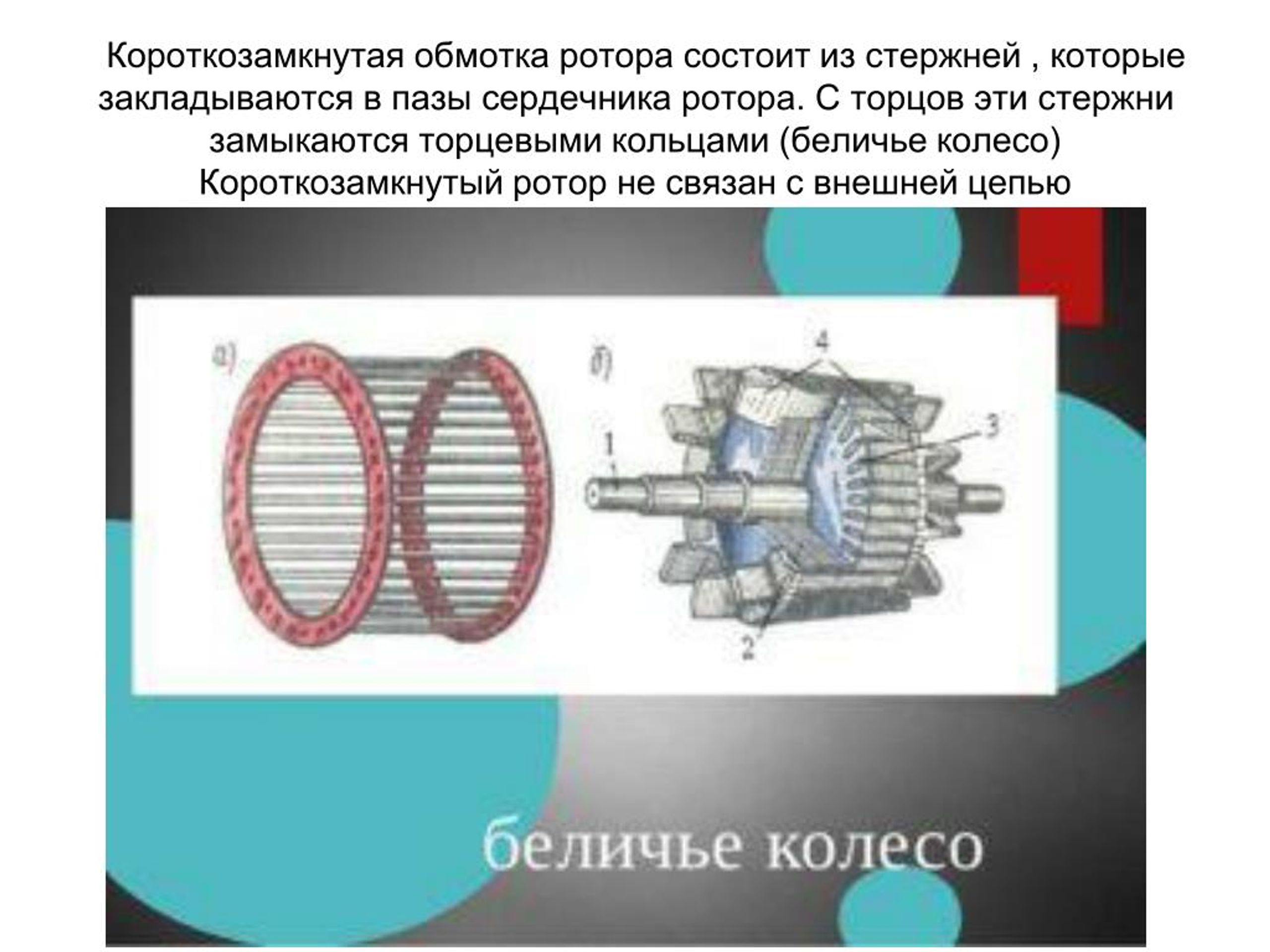

Короткозамкнутая обмотка ротора состоит из стержней , которые закладываются в пазы сердечника ротора. С торцов эти стержни замыкаются торцевыми кольцами (беличье колесо) Короткозамкнутый ротор не связан с внешней цепью

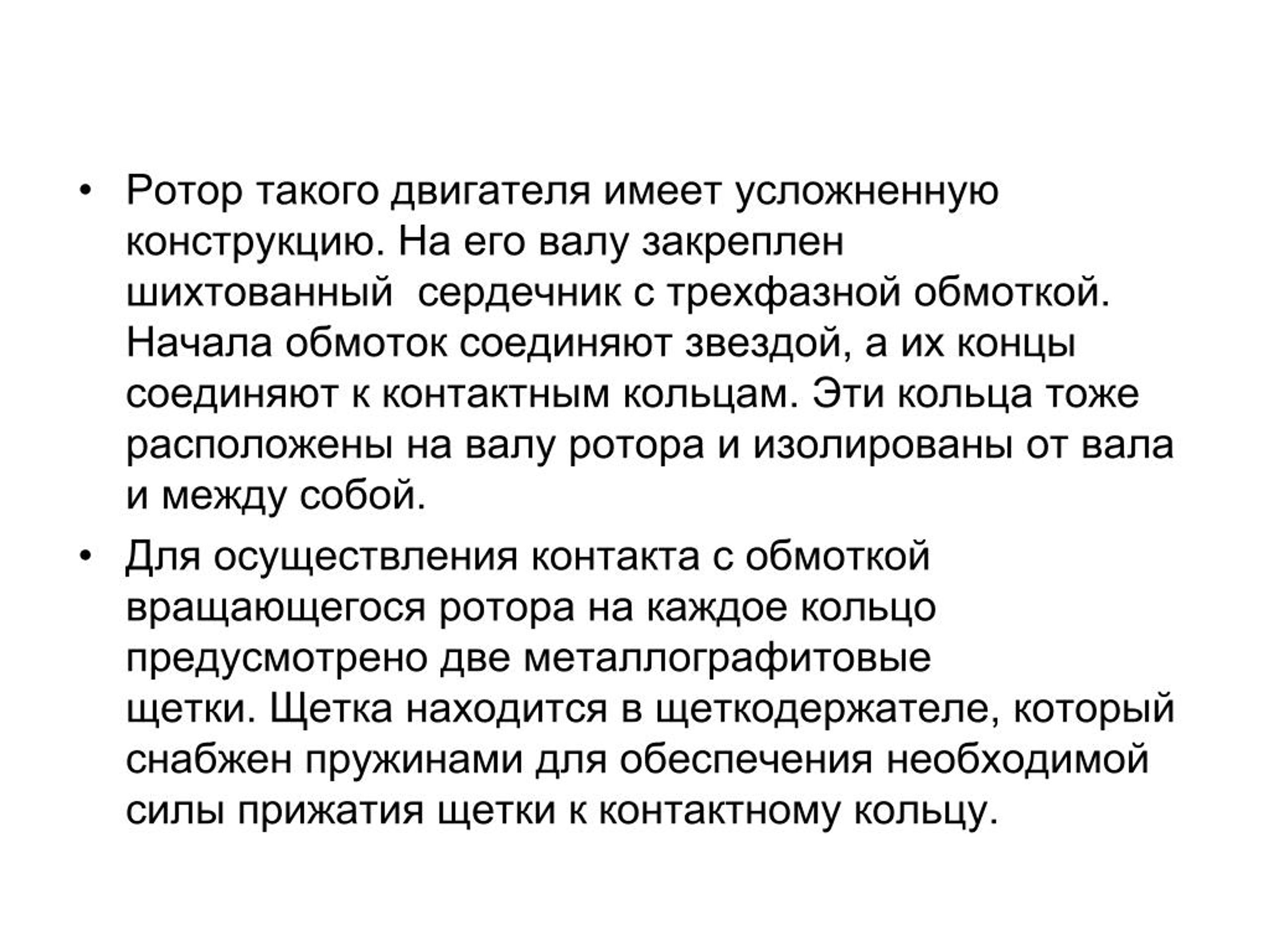

Ротор такого двигателя имеет усложненную конструкцию. На его валу закреплен шихтованный сердечник с трехфазной обмоткой. Начала обмоток соединяют звездой, а их концы соединяют к контактным кольцам. Эти кольца тоже расположены на валу ротора и изолированы от вала и между собой. • Для осуществления контакта с обмоткой вращающегося ротора на каждое кольцо предусмотрено две металлографитовые щетки. Щетка находится в щеткодержателе, который снабжен пружинами для обеспечения необходимой силы прижатия щетки к контактному кольцу.

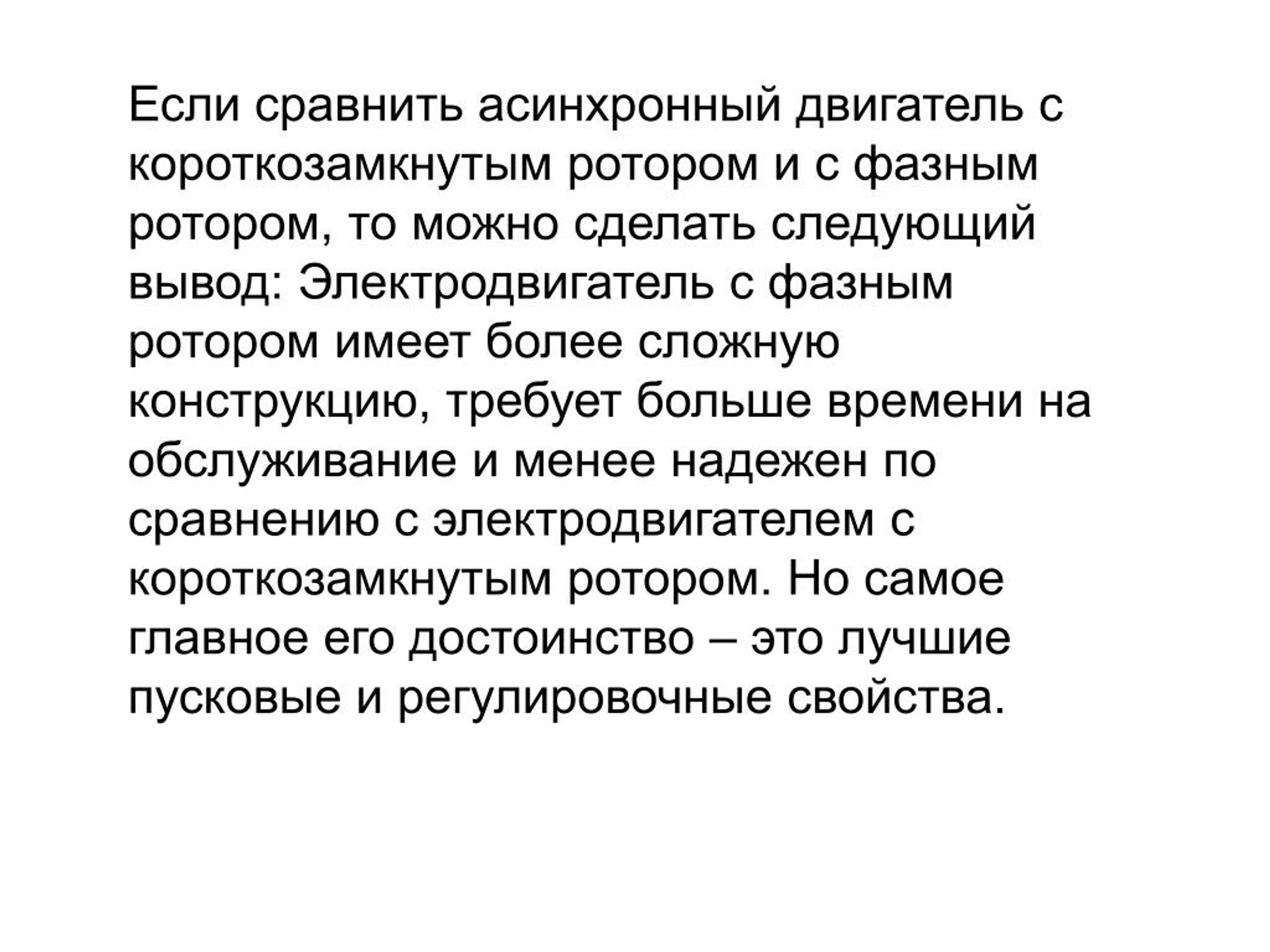

Если сравнить асинхронный двигатель с короткозамкнутым ротором и с фазным ротором, то можно сделать следующий вывод: Электродвигатель с фазным ротором имеет более сложную конструкцию, требует больше времени на обслуживание и менее надежен по сравнению с электродвигателем с короткозамкнутым ротором. Но самое главное его достоинство – это лучшие пусковые и регулировочные свойства.

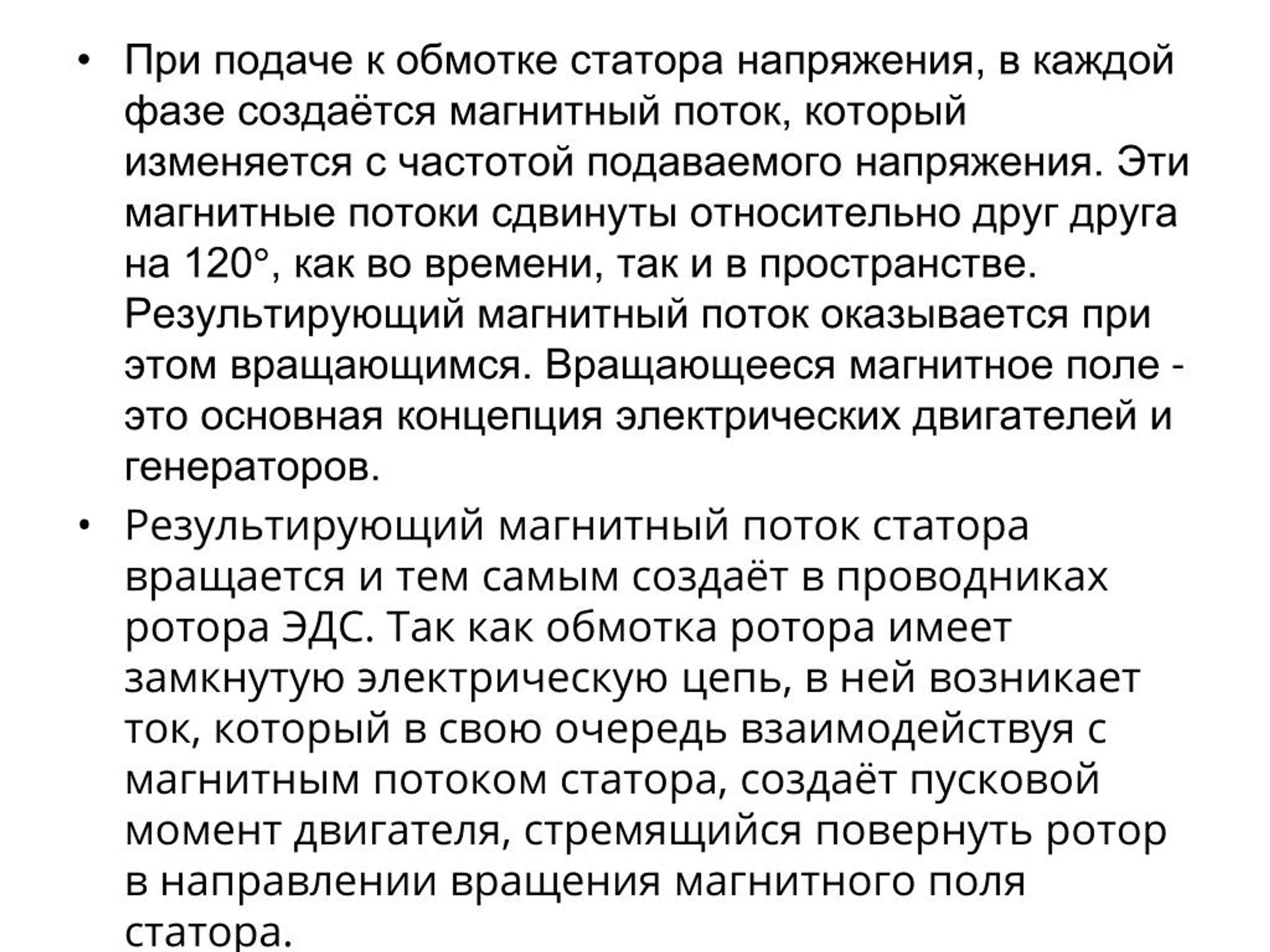

При подаче к обмотке статора напряжения, в каждой фазе создаётся магнитный поток, который изменяется с частотой подаваемого напряжения. Эти магнитные потоки сдвинуты относительно друг друга на 120°, как во времени, так и в пространстве. Результирующий магнитный поток оказывается при этом вращающимся. Вращающееся магнитное поле - это основная концепция электрических двигателей и генераторов. • Результирующий магнитный поток статора вращается и тем самым создаёт в проводниках ротора ЭДС. Так как обмотка ротора имеет замкнутую электрическую цепь, в ней возникает ток, который в свою очередь взаимодействуя с магнитным потоком статора, создаёт пусковой момент двигателя, стремящийся повернуть ротор в направлении вращения магнитного поля статора.
