  1. 단국대학교 수원대학교

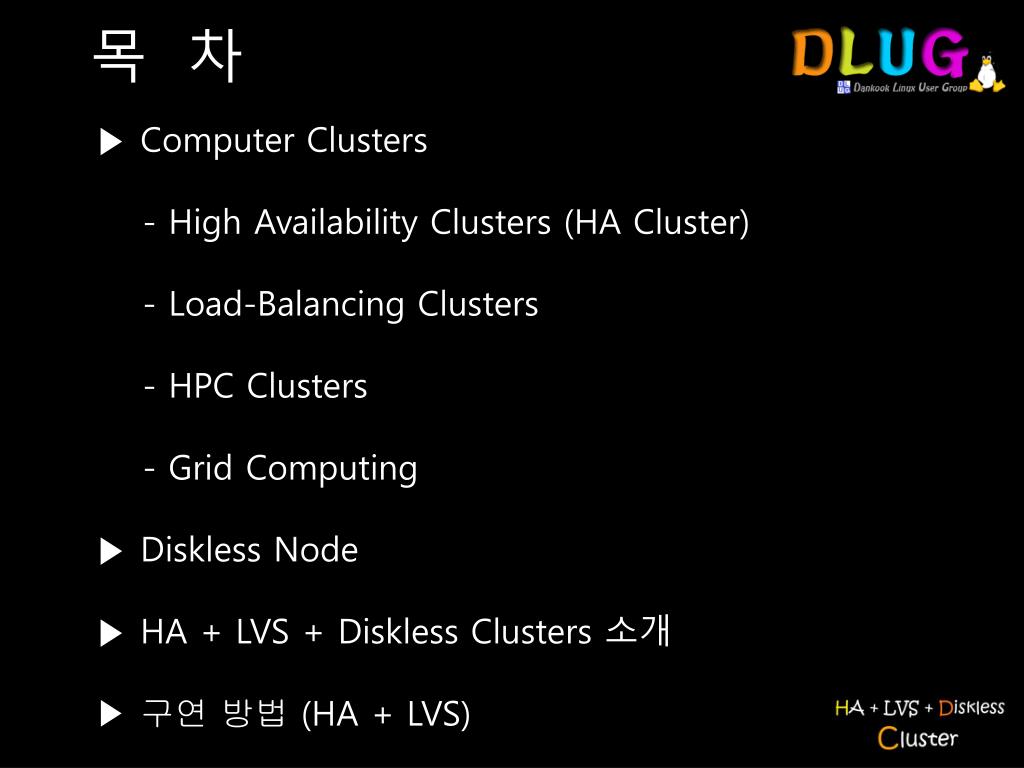

  2. 목 차 ▶ Computer Clusters - High Availability Clusters (HA Cluster) - Load-Balancing Clusters - HPC Clusters - Grid Computing ▶ Diskless Node ▶ HA + LVS + Diskless Clusters 소개 ▶ 구연 방법 (HA + LVS)

  3. Computer Cluster란? Computer Cluster • 여러 대의 컴퓨터를 하나로 묶어 놓은 것 • 각각의 컴퓨터는 'Node'라고 부름 • Node로는 주로 PC를 이용하며, 운영체제로는 Linux를 많이 사용함

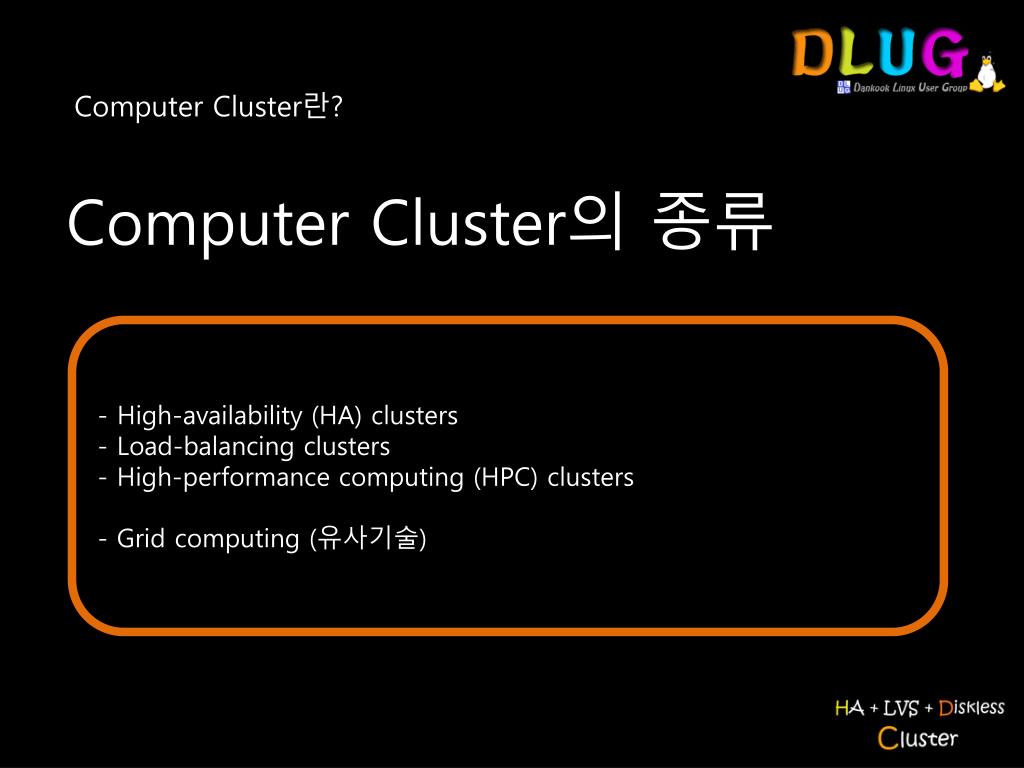

  4. Computer Cluster란? Computer Cluster의 종류 • - High-availability (HA) clusters • Load-balancing clusters • High-performance computing (HPC) clusters • Grid computing (유사기술)

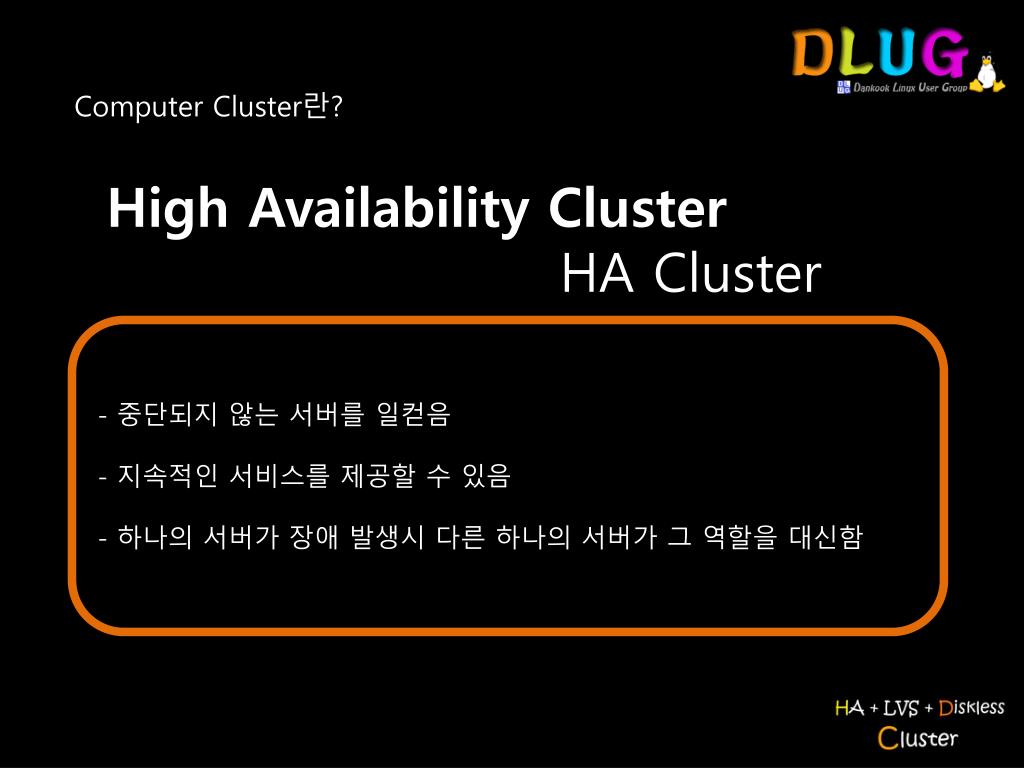

  5. Computer Cluster란? High Availability Cluster HA Cluster • 중단되지 않는 서버를 일컫음 • 지속적인 서비스를 제공할 수 있음 • 하나의 서버가 장애 발생시 다른 하나의 서버가 그 역할을 대신함

  6. High Availability Cluster (HA Cluster)

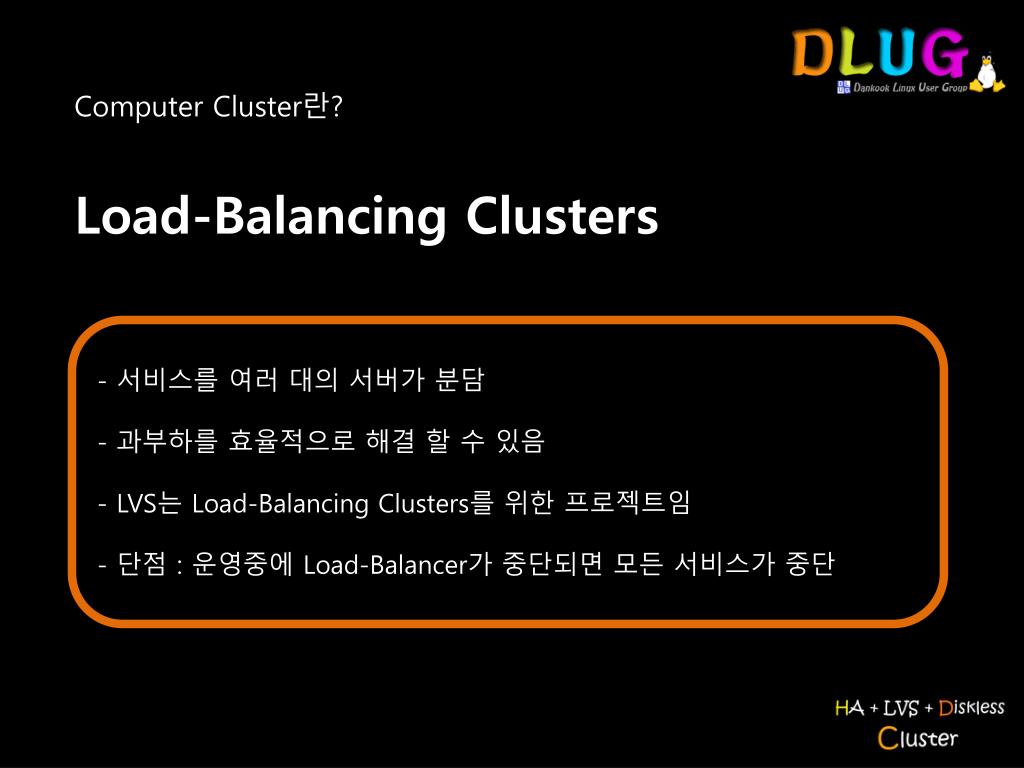

  7. Computer Cluster란? Load-Balancing Clusters • 서비스를 여러 대의 서버가 분담 • 과부하를 효율적으로 해결 할 수 있음 • LVS는 Load-Balancing Clusters를 위한 프로젝트임 • 단점 : 운영중에 Load-Balancer가 중단되면 모든 서비스가 중단

  8. Load-Balancing Clusters

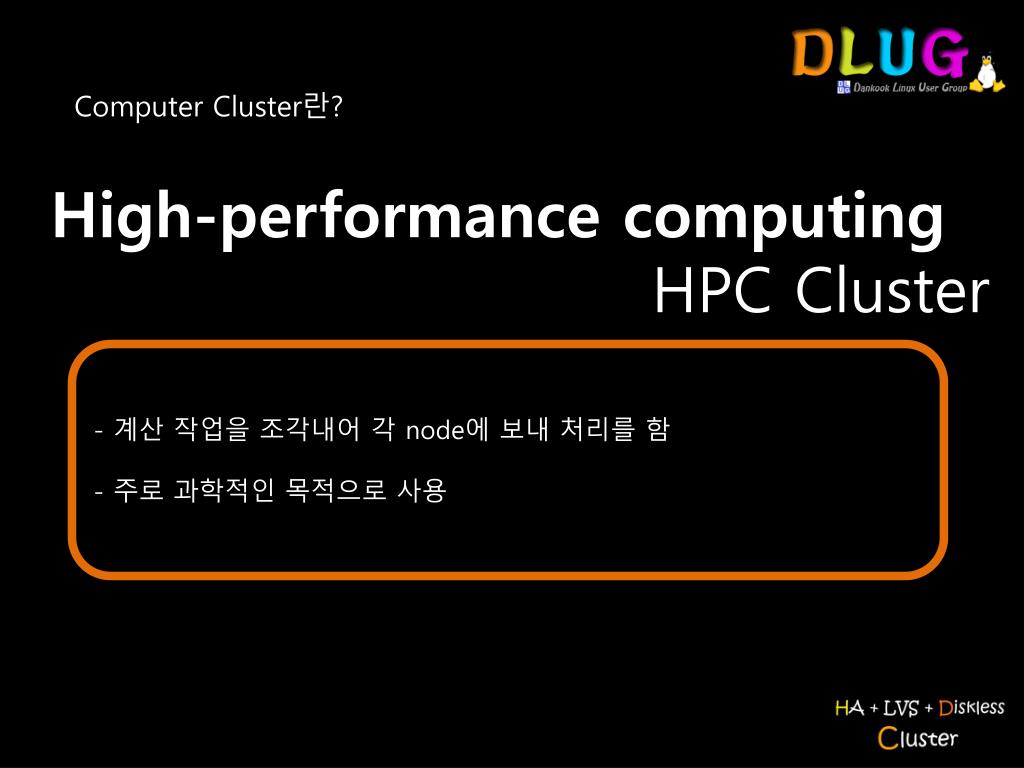

  9. Computer Cluster란? High-performance computing HPC Cluster - 계산 작업을 조각내어 각 node에 보내 처리를 함 - 주로 과학적인 목적으로 사용

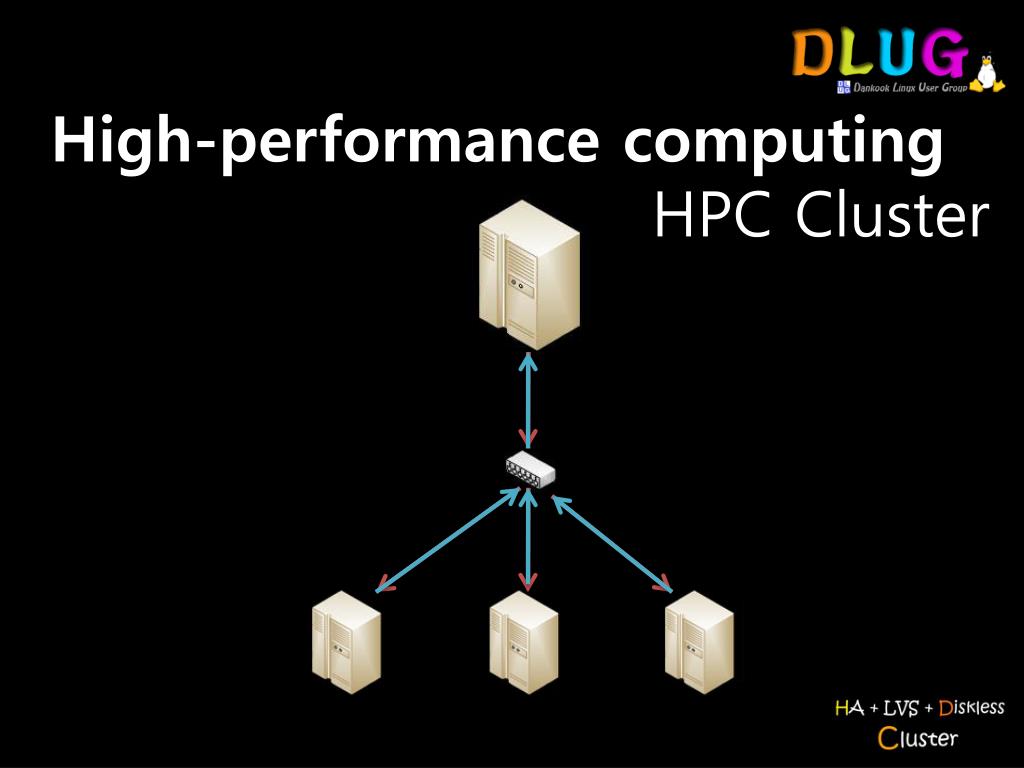

  10. High-performance computing HPC Cluster

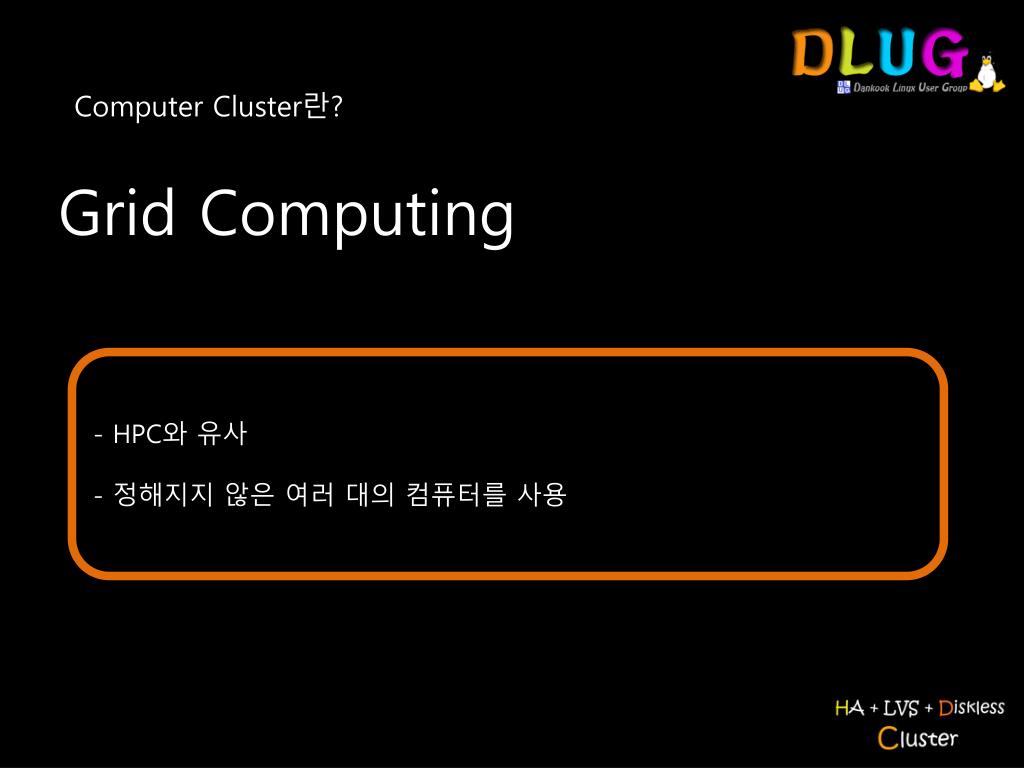

  11. Computer Cluster란? Grid Computing • HPC와 유사 • 정해지지않은여러대의컴퓨터를사용

  12. Grid Computing

  13. Diskless Node • 디스크를 가지고 있지 않은 시스템 • 적은 비용으로 고성능의 클러스터를 구축 할 수 있는 장점

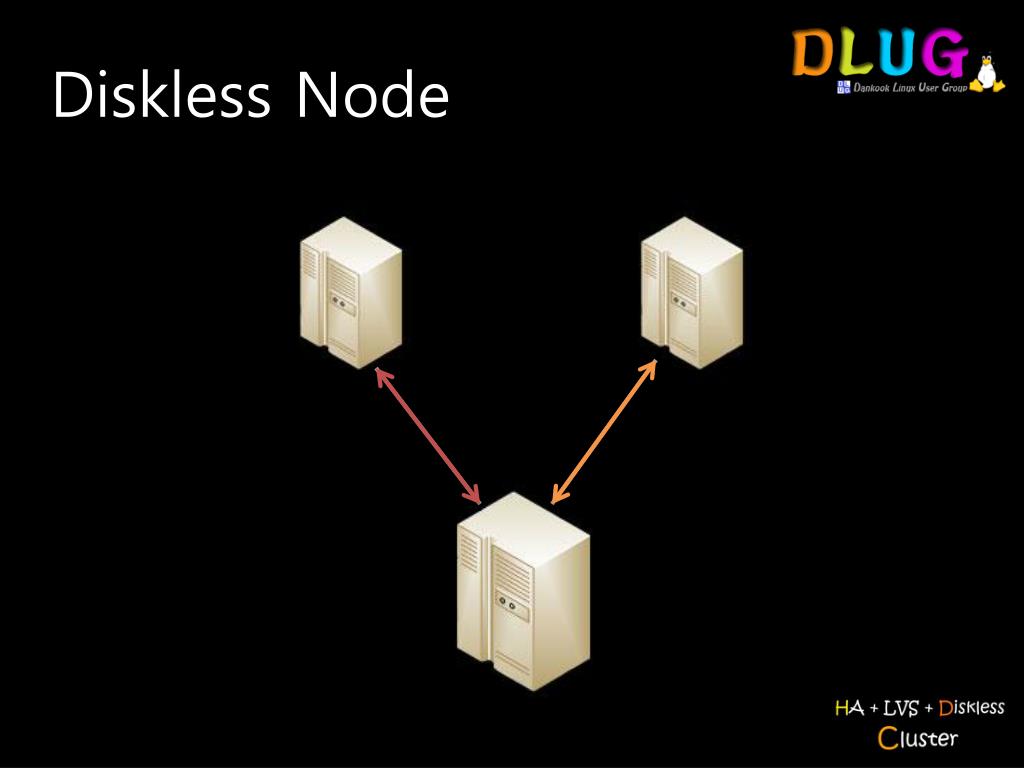

  14. Diskless Node

  15. HA + LVS + Diskless Clusters의 목적 • Diskless Node와 LVS를 사용하여 적은 비용으로 트래픽 처리능력 향상 • Load-Balancer가 중단되면 서비스 전체가 중지되는 단점을 보완하기 • 위해서 HA기술을 사용함 • → 서비스를 안정적으로 제공하면서 성능을 끌어 올리는 것

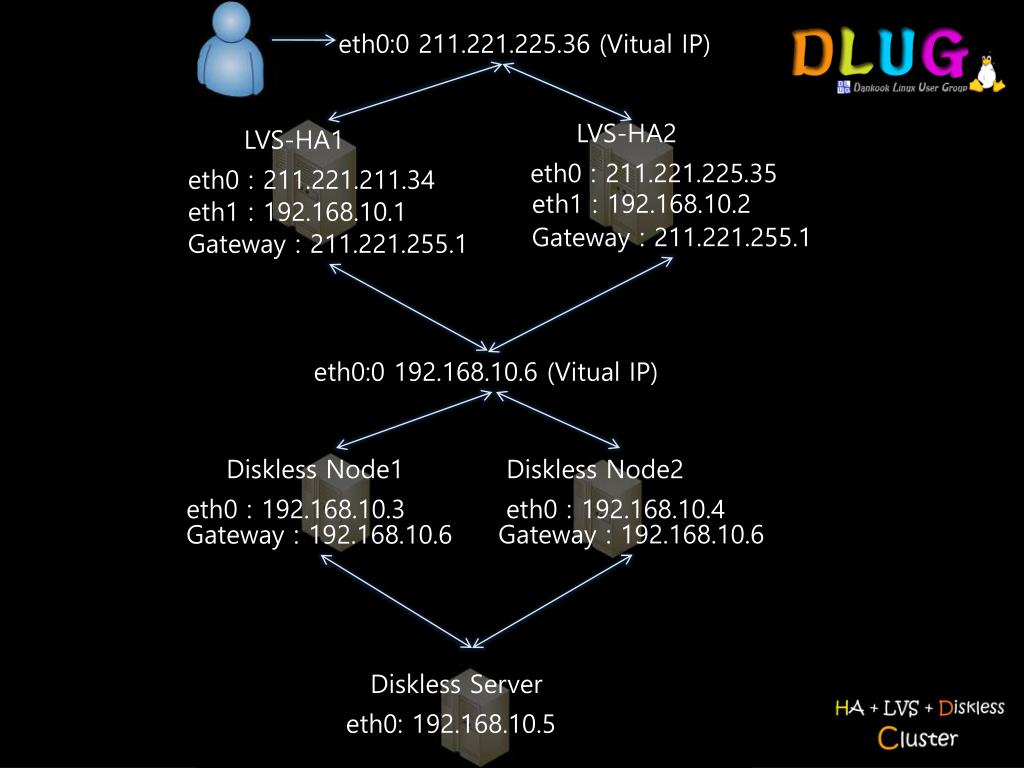

  16. eth0:0 211.221.225.36 (Vitual IP) LVS-HA2 LVS-HA1 eth0 : 211.221.225.35 eth0 : 211.221.211.34 eth1 : 192.168.10.2 eth1 : 192.168.10.1 Gateway : 211.221.255.1 Gateway : 211.221.255.1 eth0:0 192.168.10.6 (Vitual IP) Diskless Node1 Diskless Node2 eth0 : 192.168.10.3 eth0 : 192.168.10.4 Gateway : 192.168.10.6 Gateway : 192.168.10.6 Diskless Server eth0: 192.168.10.5

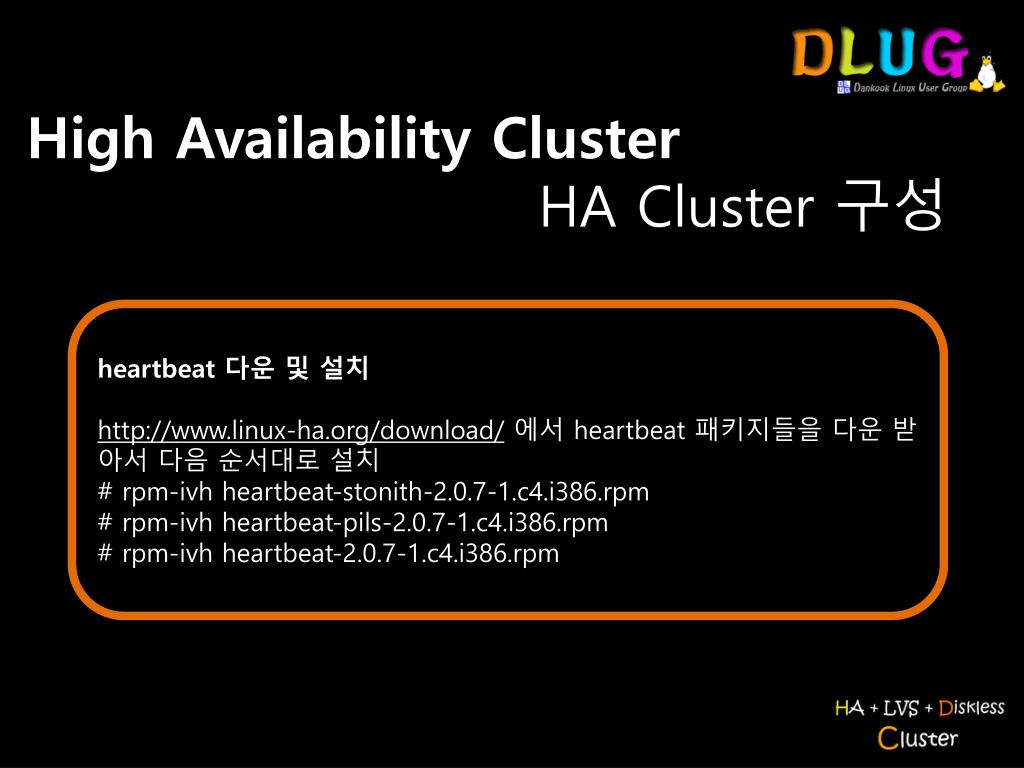

  17. High Availability Cluster HA Cluster 구성 heartbeat 다운 및 설치 http://www.linux-ha.org/download/에서 heartbeat 패키지들을 다운 받아서 다음 순서대로 설치 # rpm-ivh heartbeat-stonith-2.0.7-1.c4.i386.rpm # rpm-ivh heartbeat-pils-2.0.7-1.c4.i386.rpm # rpm-ivh heartbeat-2.0.7-1.c4.i386.rpm

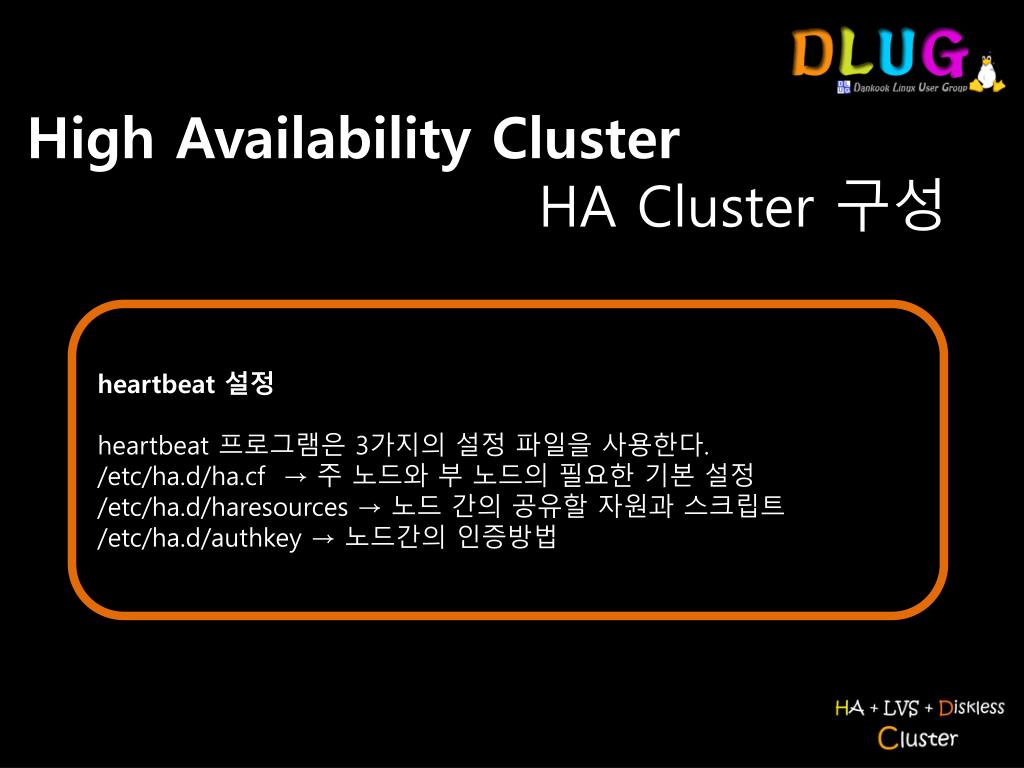

  18. High Availability Cluster HA Cluster 구성 heartbeat 설정 heartbeat 프로그램은 3가지의 설정 파일을 사용한다. /etc/ha.d/ha.cf → 주 노드와 부 노드의 필요한 기본 설정 /etc/ha.d/haresources→ 노드 간의 공유할 자원과 스크립트 /etc/ha.d/authkey→ 노드간의 인증방법

  19. High Availability Cluster HA Cluster 구성 /etc/heartbeat/ha.cf 설정 파일을 다음과 같이 수정한다. logfile /var/log/ha-log →log file 위치 keepalive 2 →두 노드 간에 heartbeat 주고 받을 주기 udpport 694 →UDP heartbeat 패킷을 보낼 포트 auto_failback on bcast eth1 →아랫 것과 둘 중 하나를 선택 2 노드간에 통신을 하는 ucast eth1 192.168.10.2 NIC 선택 또는 통신할 대상의 IP 직접입력 node Cluster1 →node는 클러스터로 묶일 시스템을 지정한다. node Cluster2 처음 것 이 primary node ※ node에서 이름이 정확해야 하는데 uname -n 명령으로 나온 이름을 이용한다.

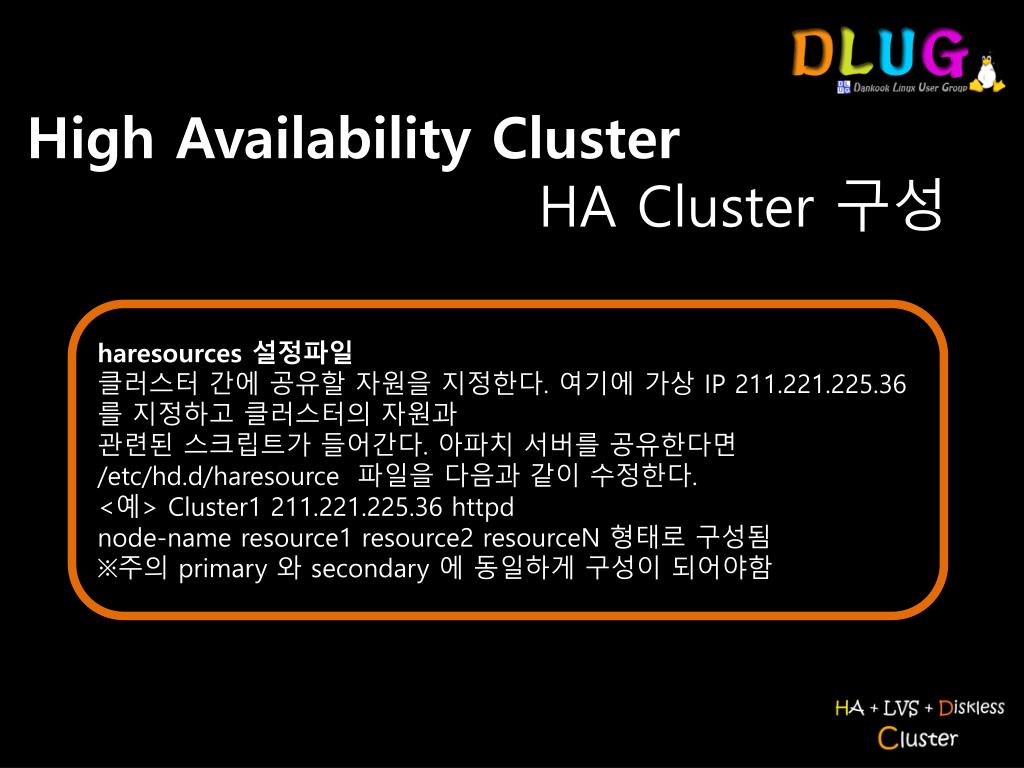

  20. High Availability Cluster HA Cluster 구성 haresources설정파일 클러스터 간에 공유할 자원을 지정한다. 여기에 가상 IP 211.221.225.36 를 지정하고 클러스터의 자원과 관련된 스크립트가 들어간다. 아파치 서버를 공유한다면/etc/hd.d/haresource파일을 다음과 같이 수정한다. <예> Cluster1 211.221.225.36 httpd node-name resource1 resource2 resourceN형태로 구성됨 ※주의 primary 와 secondary 에 동일하게 구성이 되어야함

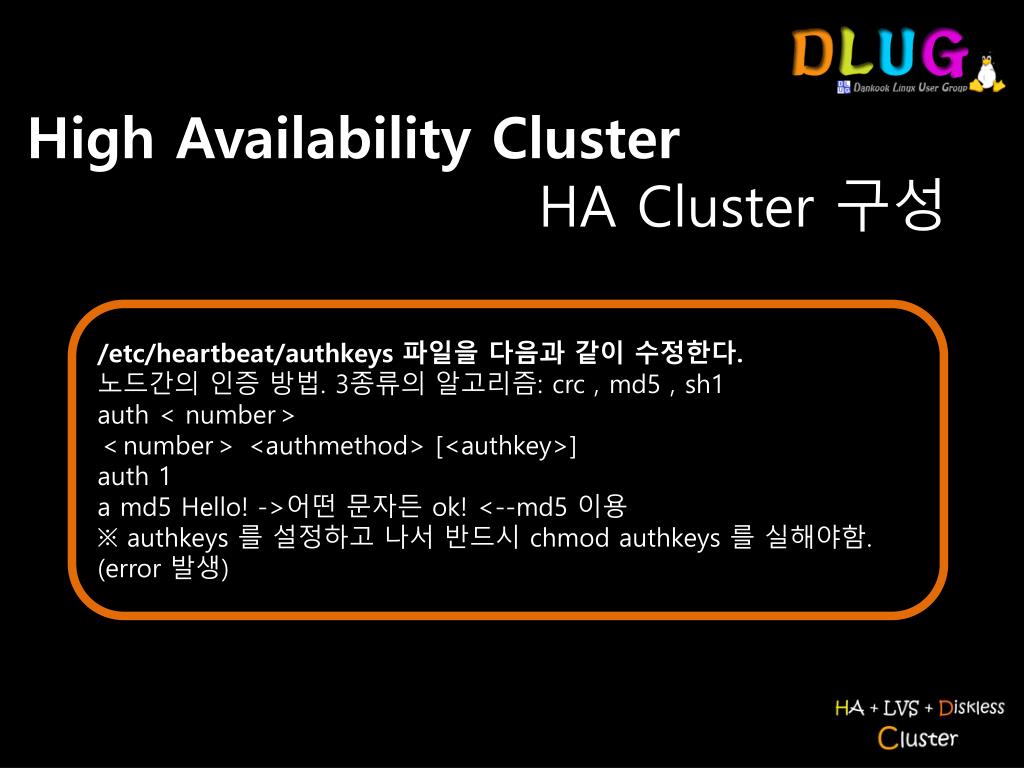

  21. High Availability Cluster HA Cluster 구성 /etc/heartbeat/authkeys파일을 다음과 같이 수정한다. 노드간의 인증 방법. 3종류의 알고리즘: crc , md5 , sh1 auth < number＞ ＜number＞ <authmethod> [<authkey>] auth 1 a md5 Hello! ->어떤 문자든 ok! <--md5 이용 ※ authkeys를 설정하고 나서 반드시 chmodauthkeys를 실해야함. (error 발생)

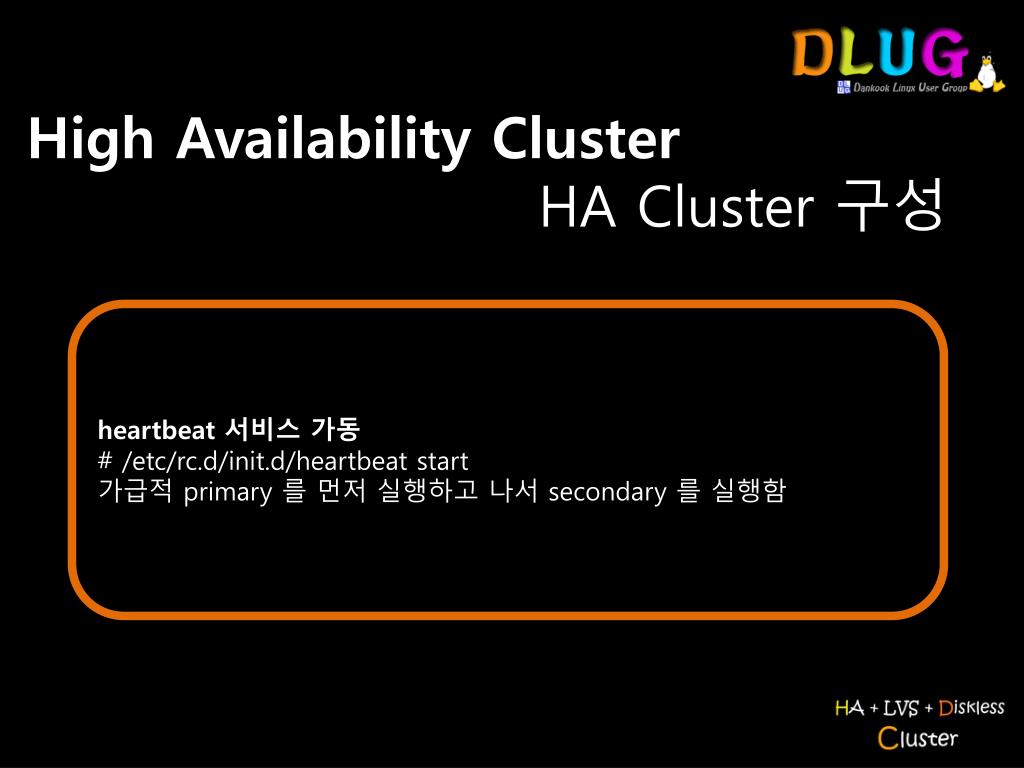

  22. High Availability Cluster HA Cluster 구성 heartbeat 서비스 가동 # /etc/rc.d/init.d/heartbeat start 가급적 primary 를 먼저 실행하고 나서 secondary 를 실행함

  23. LVS 설정 부팅시 자동으로 구성할 수 있도록 lvs_http쉘스크립트를 만든다. echo "1" > /proc/sys/net/ipv4/ip_forward # 내부 패킷을 전달할수 있도록 설정함 /sbin/ipvsadm–C # ipvsadm테이블을 clear 시킴 /sbin/ipvsadm -A -t 211.221.225.36:http -s rr # ipvsadm table에 Load-Balnacer의 IP를 넣고 정책으로 Round-Robin 정책을 사용 다음장에 계속

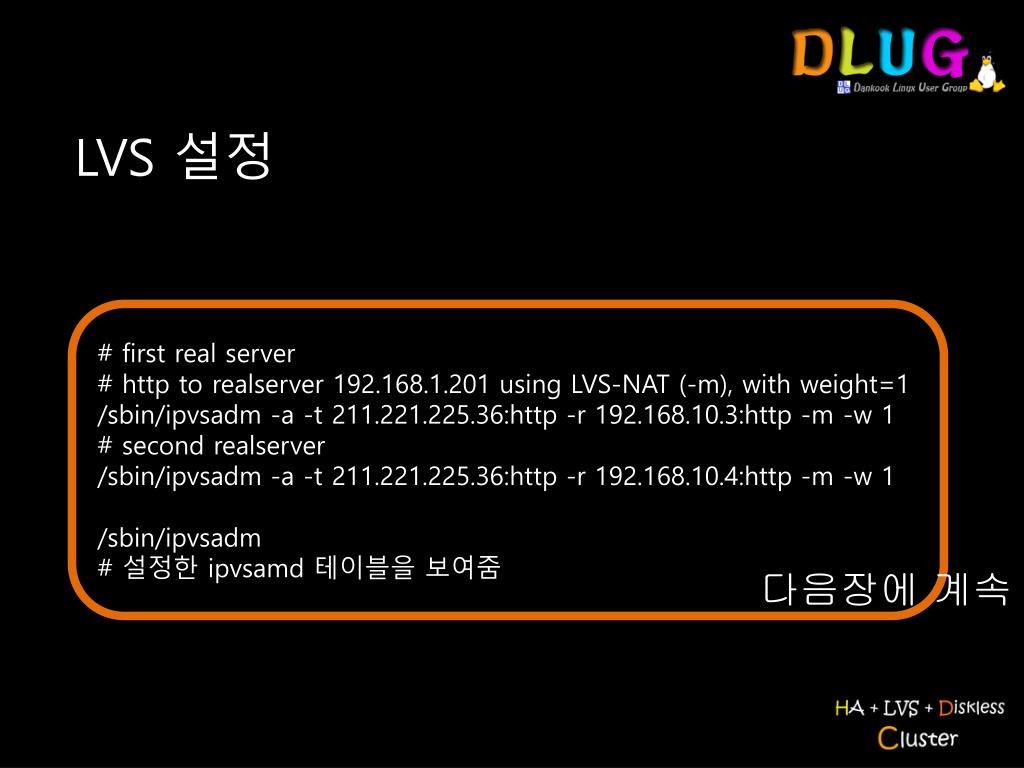

  24. LVS 설정 # first real server # http to realserver 192.168.1.201 using LVS-NAT (-m), with weight=1 /sbin/ipvsadm -a -t 211.221.225.36:http -r 192.168.10.3:http -m -w 1 # second realserver /sbin/ipvsadm -a -t 211.221.225.36:http -r 192.168.10.4:http -m -w 1 /sbin/ipvsadm # 설정한 ipvsamd테이블을 보여줌 다음장에 계속

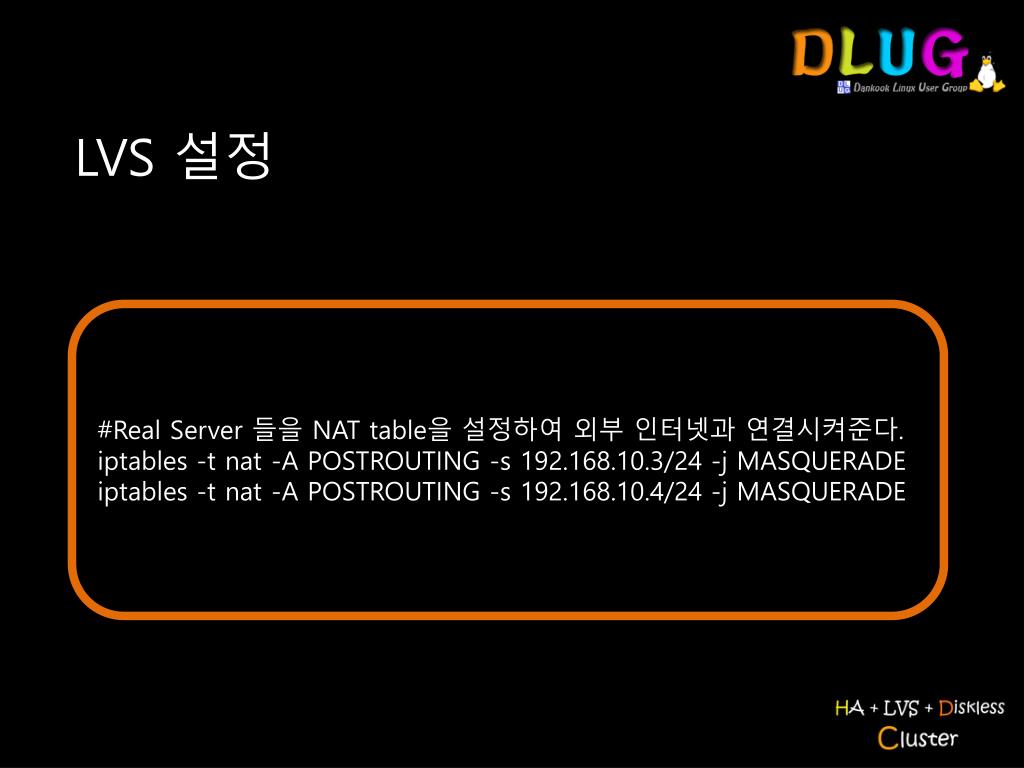

  25. LVS 설정 #Real Server 들을 NAT table을 설정하여 외부 인터넷과 연결시켜준다. iptables-t nat -A POSTROUTING -s 192.168.10.3/24 -j MASQUERADE iptables-t nat -A POSTROUTING -s 192.168.10.4/24 -j MASQUERADE

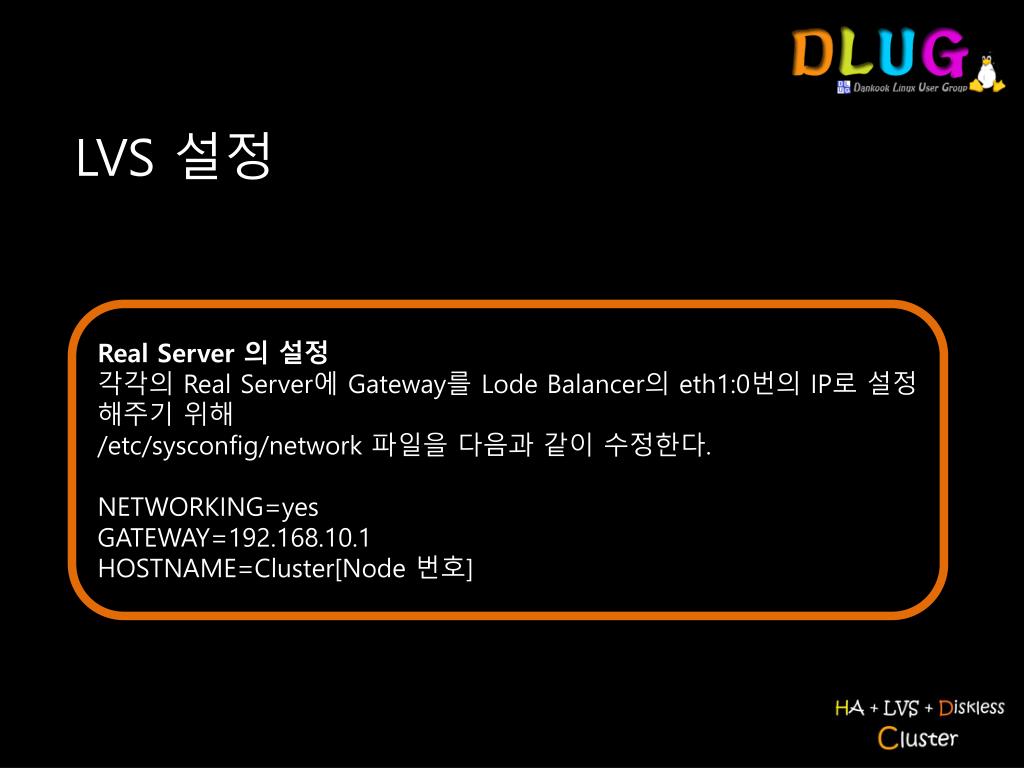

  26. LVS 설정 Real Server 의 설정 각각의 Real Server에 Gateway를 Lode Balancer의 eth1:0번의 IP로 설정해주기 위해 /etc/sysconfig/network 파일을 다음과 같이 수정한다. NETWORKING=yes GATEWAY=192.168.10.1 HOSTNAME=Cluster[Node 번호]
