任务 轴类零件造型-槽

项目四切槽加工. 任务 轴类零件造型-槽. 项目图纸：. 任务目标. 1 、会使用旋转功能创建零件。 2 、会使用倒角功能。. 任务分析. 通过草图绘制零件的外轮廓，利用旋转功能创建零件，运用倒角 功能完成倒角。. 任务实施. 2 、单击绘制菜单中的“连续直线” ，以坐标原点为起点，通过配合右键的精确输入，绘制如下图的图形。. 3 、在设计环境中右键单击已经完成的草图，选择“旋转” ，默认选项，完成后单击“确定”按钮。.

nigel
Download Presentation

任务 轴类零件造型-槽

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

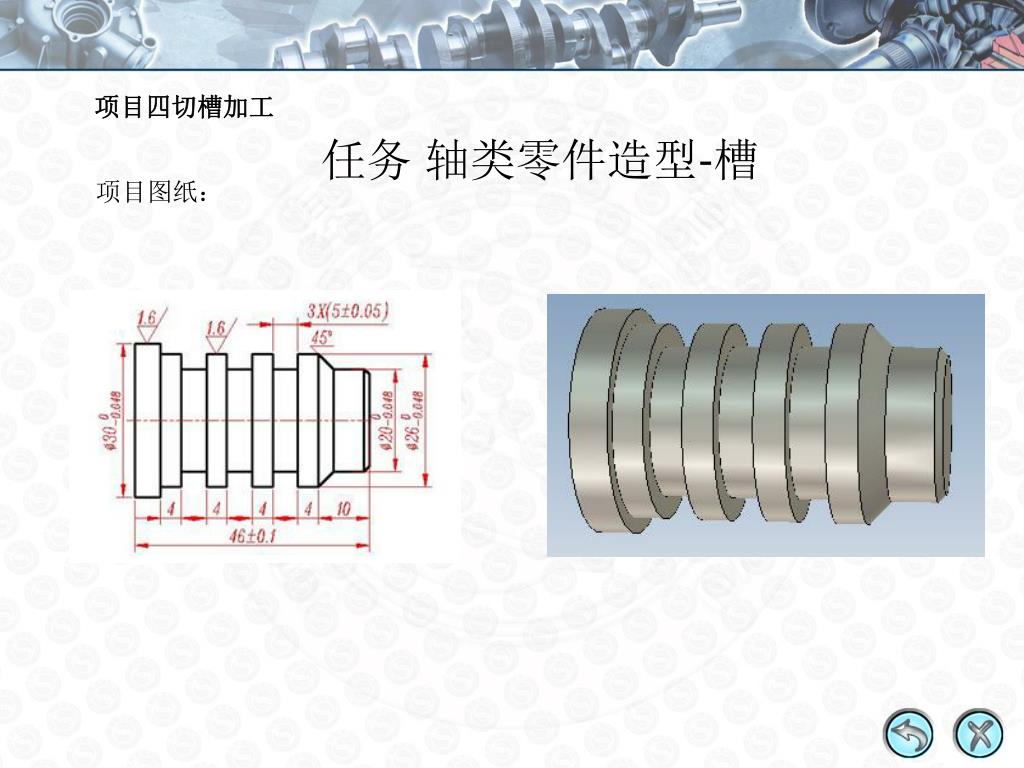

  1. 项目四切槽加工 任务 轴类零件造型-槽 项目图纸：

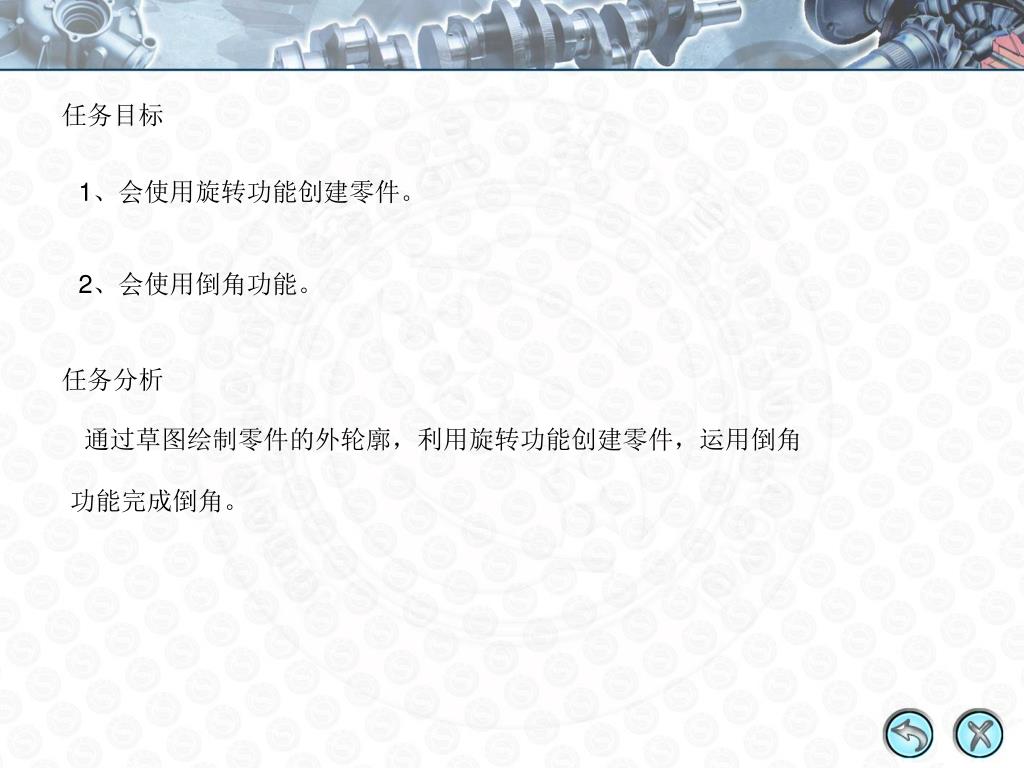

  2. 任务目标 1、会使用旋转功能创建零件。 2、会使用倒角功能。 任务分析 通过草图绘制零件的外轮廓，利用旋转功能创建零件，运用倒角 功能完成倒角。

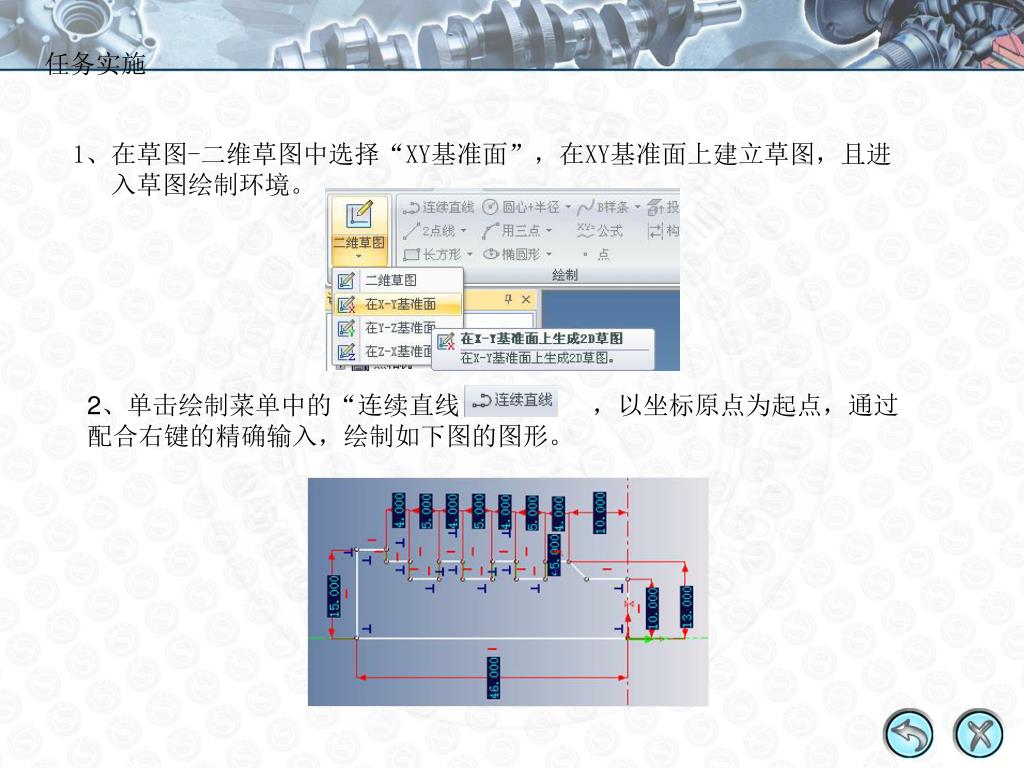

  3. 任务实施 2、单击绘制菜单中的“连续直线” ，以坐标原点为起点，通过配合右键的精确输入，绘制如下图的图形。

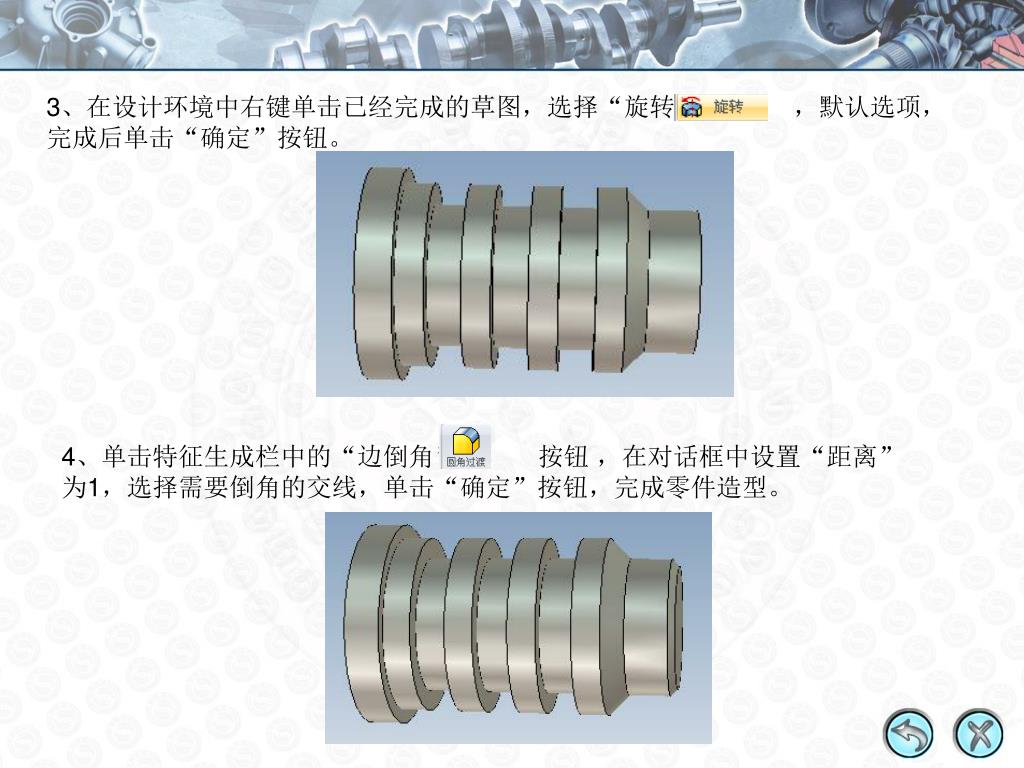

  4. 3、在设计环境中右键单击已经完成的草图，选择“旋转” ，默认选项，完成后单击“确定”按钮。 4、单击特征生成栏中的“边倒角” 按钮 ，在对话框中设置“距离”为1，选择需要倒角的交线，单击“确定”按钮，完成零件造型。
