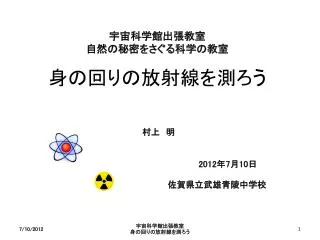

宇宙科学館出張教室自然の秘密をさぐる科学の教室身の回りの放射線を測ろう

宇宙科学館出張教室自然の秘密をさぐる科学の教室身の回りの放射線を測ろう宇宙科学館出張教室自然の秘密をさぐる科学の教室身の回りの放射線を測ろう村上　明 2012年7月10日　佐賀県立武雄青陵中学校宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

今　日　の　目　標 １．放射能、放射線の基礎を学ぶ。２．放射線の人体への影響について学ぶ。３．自分の学校での自然放射線の線量率を測って、全国　　　平均の値と比較してみる。４．身の回りの放射能を含んだ物から出ている放射線　　　　　　　　　　　　　　　　　　　　　を測ってみる。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

内　容 １．「はかるくん」による放射線のはかり方２．室内での自然放射線量の測定３．放射能、放射線とは？４．放射線の人体への影響５．屋外での自然放射線量の測定６．身の回りのものから出る放射線の測定７．測定データのまとめと発表宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

１．「はかるくん」による放射線のはかり方-（1）１．「はかるくん」による放射線のはかり方-（1） ⇒　　　副読本11ページ色々な放射線測定器　今日の実験で使うのは「はかるくん」 • 「はかるくん」とは？　・・・　空間のガンマ線量を測る測定器宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

１．「はかるくん」による放射線のはかり方-（2）１．「はかるくん」による放射線のはかり方-（2） • 「はかるくん」の使って放射線を測定するには、　「実験の手引き」　1ページの「１．測定の練習をしましょう。」を見て次のことをする。１．電源を入れる。２．放射線の測定値を表示させる。　単位：　　μSv/ｈ　（マイクロシーベルト毎時）３．測定データを記憶させる。　　　⇒　記憶スイッチ・測定番号と測定値４．記憶したデータを呼び出す。　　⇒　次のスライド　・「モード」スイッチ　・ＣＡＬＬ（コール）の表示宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

「はかるくん」のデータ呼び出し 宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

２．　室内での自然放射線量の測定 • 測定のしかたは「実験の手引き」２ページの「２．測定を開始しましょう。」　で説明。 ●　　室内の自然放射線の空間線量を約20分間自動測定し、　　データを自動記憶させる。 ①　「モード」スイッチを押し、自動記憶モードに設定する。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　⇒　次のスライド ②　自動的に測定が続き、測定値が記録される。 ③　約20分後に「モード」スイッチを押し測定を停止する。 • 測定データの記入用紙への書きかたは「実験の手引き」３ページ「３．測定データをグラフにプロットしましょう。」で説明。 ① 「モード」スイッチを押し、測定データを読みノートに書き込む。 ② 測定データをデータ記入用紙にプロットする。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

「はかるくん」の自動記憶 宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

３．放射能、放射線とは？　－（１） • ⇒　副読本７、８ページ　　原子と原子核 • 放射線は原子核から出てくる。 • 　原子核　とは • 物質　－分子　－　原子　－　原子核 • 原子核のおおよその大きさ： • 約1兆分の１cm。 • 原子(約１億分の1cm)の約1万分の１。 • 細胞（約1/１000cm～1/100ｃｍ）の約10億分の１。原子核宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

３．放射能、放射線とは？－（２） 　⇒　　　副読本８、９ページ • 放射線・・・原子核がこわれる時に放出されるエネルギー　の高い電磁波や高速の粒子のことを言う。細　　　　　　　　　胞の中の遺伝子を傷つける力を持っている。 • 放射能　・・・放射線を出す能力のこと。放射線を出す物質　　　　　　　　　　（放射性物質）のことも言う。 • 放射性物質　・・・放射線を出す物質。放射能とも言う。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

３．放射能、放射線とは？－（３）　 ⇒副読本９ページ　　放射線の基礎知識 • 放射線の種類と性質 ★　種類と透過力アルファー線　・・・　人体への影響は大きい。透過力は弱い。　　　　　　　　　ベーター線　・・・　　人体への影響は中くらい。透過力は中間。　ガンマ線　・・・　　　人体への影響は小さいが透過力が強い。 ★　性質　・・・　物体に入りこんだり、通りぬけるける能力がある。　　　　　　　　　　　　　　　　　　　　　　　　細胞の中のＤＮＡをこわす能力がある。　　　　　　　　　　放射線の性質を見る実験宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

３．放射能、放射線とは？　－（４） ⇒ 副読本１０ページ　　放射線の半減期 • 放射能　・・・　時間と共に放射線を出す能力は弱くなって行く。　　　　　　　　　　　　　　弱まり方は放射性物質の種類によってことなる。 • 放射能の半減期　・・・　ある放射性物質の量が最初の半分に　　　　　　　　　　　　　　　　　なるまでの時間。ウラン238：　45億年プルトニウム239：　 2.4万年　　　　　セシウム137：　30年　　　　　　　ヨウ素131：　8日宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

４．放射線の人体への影響　－（１） • 　　⇒ 副読本１０ページ　放射線・放射能の単位 • 放射線の単位　・・・　Sv（シーベルト） • 　　⇒ 　人間が放射線をあびたときの影響の大きさを表す。 • ｍSv（ミリ・シーベルト）１Sv（シーベルト）の1000分の１。 • μSv（マイクロ・シーベルト）　　１Sv（シーベルト）の100万分の１。 • 　　　　　　　　　　　　　　　　　　　　＝　１ｍＳｖ（ミリ・シーベルト）の1000分の１。 • 放射能の単位　・・・　　ベクレル（Bq) • ⇒ 　　　　放射線物質の量　を表す。　　　　　　　　　　宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

４．放射線の人体への影響　－（２） ⇒ 副読本５、６ページ、１３ページ • 昔から自然界に存在する放射線　 • 自然界から受ける放射線量　　１人当たりの年間放射線量の国内平均　　　　　　　　　　　　　　（ミリシーベルト/年） 1）宇宙から　　　　　0.3 2）大地から　　　　　　　0.4 3) 空気中(呼吸）から　　　0.4 4) 食べ物などから　　　 0.4 ------------------------ 　合計　　　　　　　　　　　 1.5 ＊　ただし、国内では県によって最大約0.4ミリシーベルト/年のばらつきがある。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

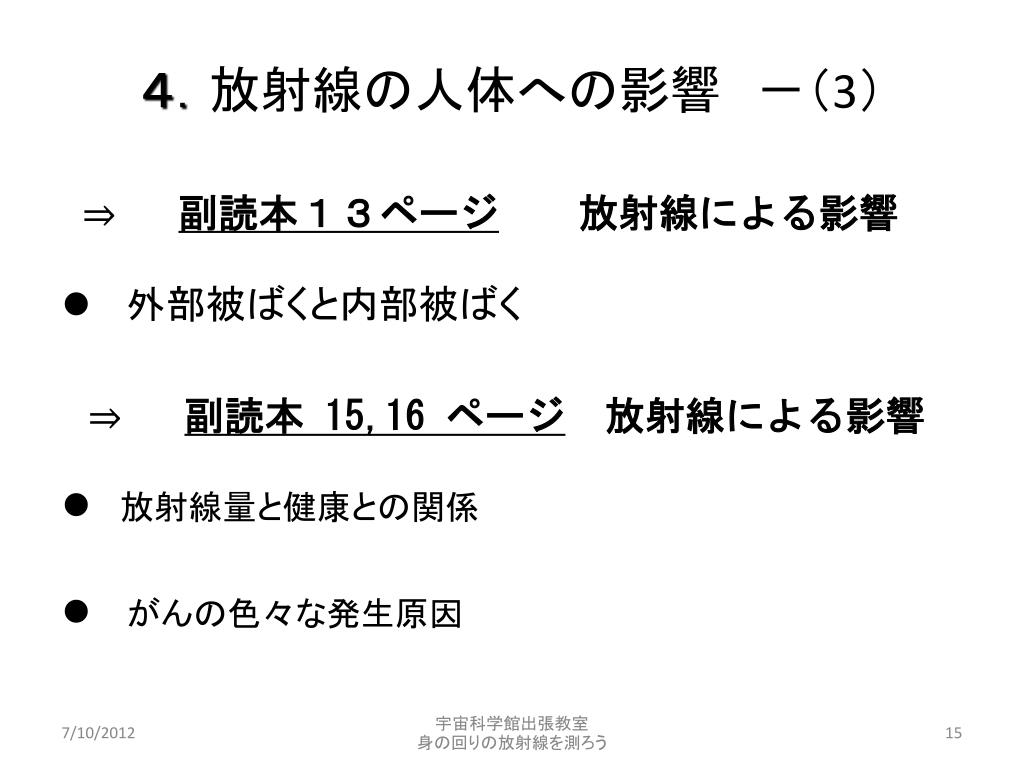

４．放射線の人体への影響　－（3） ⇒ 副読本１３ページ　　放射線による影響 • 外部被ばくと内部被ばく　⇒ 副読本 15,16 ページ放射線による影響 • 放射線量と健康との関係 • がんの色々な発生原因宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

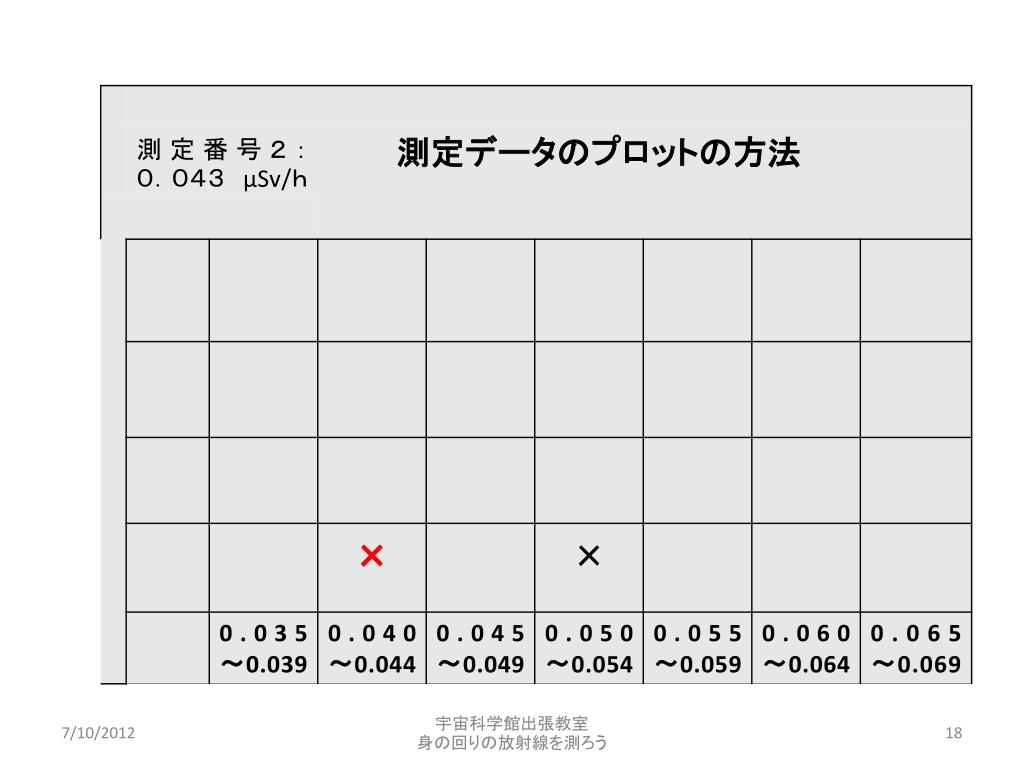

測定終了とデータのプロット • 測定開始から約20分が経過したら室内の自然放射線の空　　　間線量率の測定を終了します（講師が合図を出します）。 • 　測定データのプロットのし方　　配布した「測定データ記入用紙」に次のように測定データを　　　プロットします。１）次のスライドで説明します。２）「実験の手引き」　３ページの「３．測定データをデータ記入用紙に　　　　　プロットしましょう。」　にも詳しい説明があります。 • 　スライドの測定データ記入例１，２，３を参考にしてください。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

５．屋外での自然放射線量の測定－１ • 　　測定のしかたは「実験の手引き」３ページの　 • 「４．場所を屋外に変えて測定しましょう。」で説明。 • ●屋外の自然放射線の空間線量率を約10分間測定する。 • ①　「はかるくん」を自動記憶（トレンド）モードに設定する。 • ②　自動的に測定が続き、測定値が • 　　　　記録される。 • ③約10分後に「モード」スイッチを • 　　　　押し測定を停止する。 • ★　測定終了後もデータを消さないように注意すること。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

５．屋外での自然放射線量の測定－２ • 室内と屋外の二つの自然放射線量のデータの比較しましょう。　１）　室内での測定のグラフと屋外での測定のグラフを比較しま　　　しょう。　２）　室内と屋外のそれぞれのグラフの分布のおおよその中心の値　　　を読み取りましょう。　３）　室内と屋外での測定値のそれぞれの平均値を電卓で計算しましょう。　４）　グラフの分布のおおよその中心の値と計算した平均値を比較してみましょう。どんなことが分かりますか。 • 　このような、放射能を含んだ物質がない自然な環境のなかで測定した放射線のことをバックグラウンドと呼びます。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

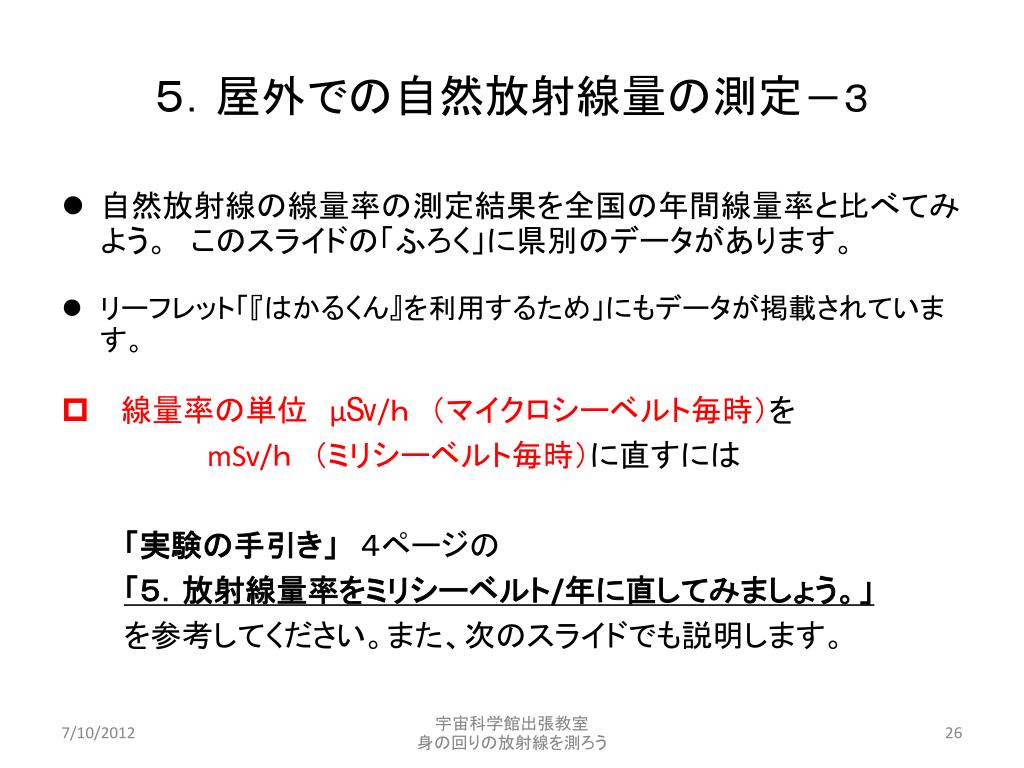

５．屋外での自然放射線量の測定－３ • 自然放射線の線量率の測定結果を全国の年間線量率と比べてみよう。　このスライドの「ふろく」に県別のデータがあります。 • リーフレット「『はかるくん』を利用するため」にもデータが掲載されています。 • 　線量率の単位　μ㏜/ｈ　（マイクロシーベルト毎時）を mSv/ｈ　（ミリシーベルト毎時）に直すには「実験の手引き」　４ページの　「５．放射線量率をミリシーベルト/年に直してみましょう。」　　　を参考してください。また、次のスライドでも説明します。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

５．屋外での自然放射線量の測定－４ • 測定した自然放射線の線量率をミリシーベルト/年に直すには。（例）　測定値が0.05マイクロシーベルト/ｈ　のとき • 0.05（マイクロシーベルト/時間）　×　24（時間/日）　×　365（日/年） ×　（１ミリシーベルト/1000マイクロシーベルト）＝0.439ミリシーベルト/年 0.05マイクロシーベルト/ｈ　は　 0.439　ミリシーベルト/年　　と同じ。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

６．身の回りのものから出る放射線の測定 １．放射能を含んだ身の回りのものから出ている放射線を　講師が講義中に測定します。測定するものは、花崗岩、　カリ肥料、食卓塩、湯の花、マントルなどです。２．測定データを発表しますので、測定値データの平均値　を計算してください。３．この平均値から前に求めたバックグラウンドの値を引　いて下さい。４．バックグラウンドを引いた値が、放射性物質を含む身　の回のものから出てきた放射線の真の線量率です。５．これを自然放射線の空間線量と比較してください。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

７．測定データの比較 • 身の回りの物から出ている放射線の線量率（マイクロシーベルト毎時）を室内で測った自然放射線の線量率（バックグラウンドの線量率）と比べてみましょう。＊　このとき、身の回りの物から出ている放射線の線量率は　　バックグラウンドを引いた値を使ってください。注）　ここで測った放射能を含んだ身の回りのもの（花崗岩、カリ　　肥料、食卓塩、湯の花、マントルなど）は測定しやすいように線量　　を強くしてありますが、通常の生活ではこのように高い放射線量　　のものはありません。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

ま　と　め １）　放射能・放射線の基礎を学んだ。２）　簡易放射線測定器「はかるくん」で自然放射線の空間線量率を測定した。３）　測定したデータの値はばらついているが、それをグラフにプロットすると、ある中心のまわりにまとまって分布していることが分かった。４）　この中心の値は平均値とほぼ等しいことが分かった。５）　佐賀県の自然放射線の線量率は全国平均と比べると、？？？６）　身の回りの放射能を持つものから出る放射線を測った。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

ふろく　－　県別の空間線量率実測値 単位はμSv/時（マイクロシーベルト毎時）と mSv/年（ミリシーベルト毎年） μSv/時mSv/年μSv/時mSv/年　岩手　　 0.028　　 0.25　広島 0.064　 0.56 　宮城　　0.031　　　0.27　　　　　　　山口 0.058 0.51 　福島 0.038 　 0.33　　　　　　岡山 0.057 0.50 　千葉 0.044 　 0.39 　　　　　　長崎 0.037 0.32 　東京 0.032 　 0.28　　　　　　　佐賀 0.044 0.39 宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

宇宙科学館出張 教室 自然 の 秘密 をさぐる科学の教室 身の回りの放射線を測ろう
