Presentation Transcript

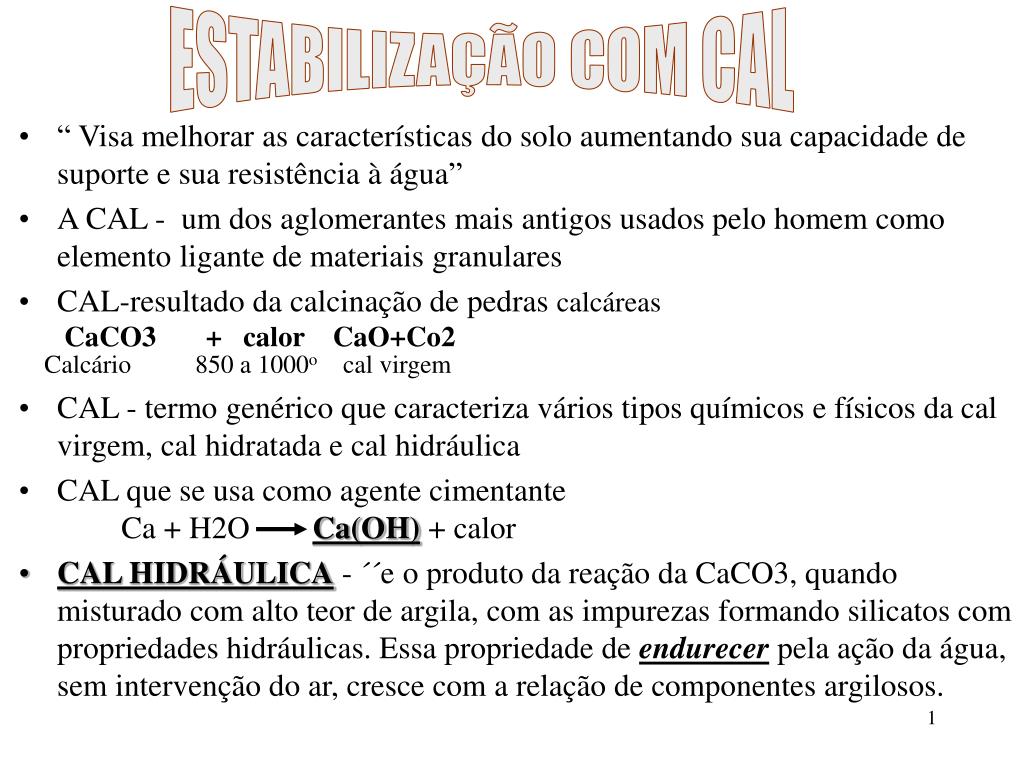

  1. ESTABILIZAÇÃO COM CAL • “ Visa melhorar as características do solo aumentando sua capacidade de suporte e sua resistência à água” • A CAL - um dos aglomerantes mais antigos usados pelo homem como elemento ligante de materiais granulares • CAL-resultado da calcinação de pedras calcáreasCaCO3 + calor CaO+Co2 • CAL - termo genérico que caracteriza vários tipos químicos e físicos da cal virgem, cal hidratada e cal hidráulica • CAL que se usa como agente cimentante Ca + H2O Ca(OH) + calor • CAL HIDRÁULICA - ´´e o produto da reação da CaCO3, quando misturado com alto teor de argila, com as impurezas formando silicatos com propriedades hidráulicas. Essa propriedade de endurecer pela ação da água, sem intervenção do ar, cresce com a relação de componentes argilosos. Calcário 850 a 1000o cal virgem

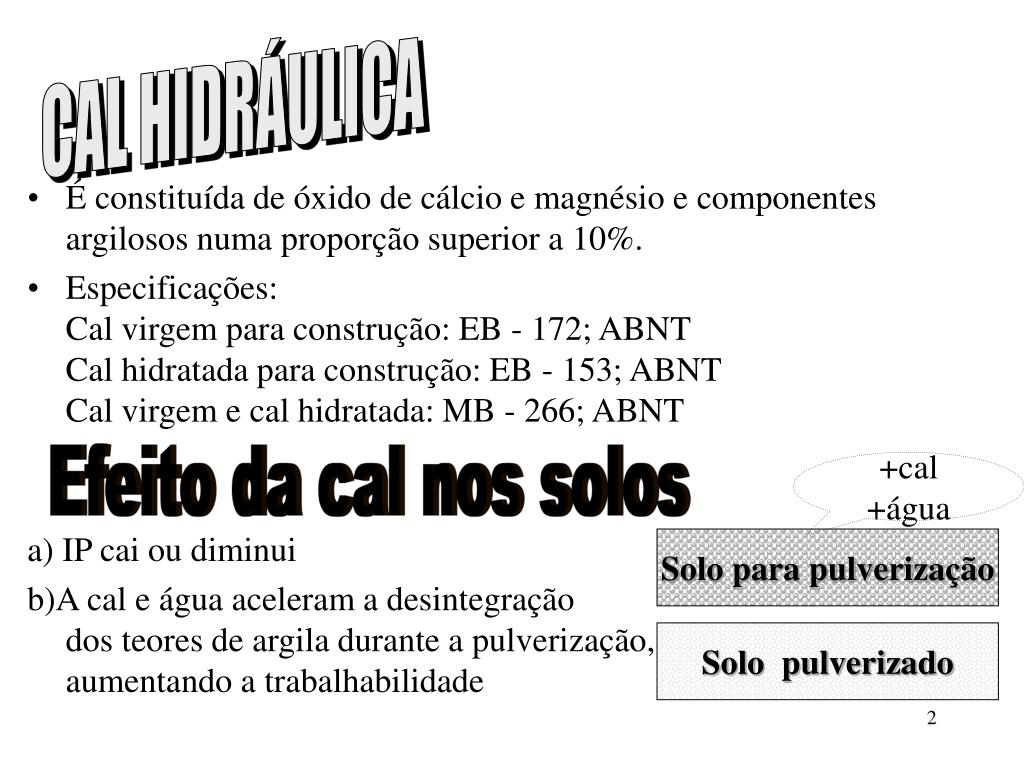

  2. CAL HIDRÁULICA • É constituída de óxido de cálcio e magnésio e componentes argilosos numa proporção superior a 10%. • Especificações:Cal virgem para construção: EB - 172; ABNTCal hidratada para construção: EB - 153; ABNTCal virgem e cal hidratada: MB - 266; ABNT a) IP cai ou diminui b)A cal e água aceleram a desintegração dos teores de argila durante a pulverização, aumentando a trabalhabilidade Efeito da cal nos solos +cal+água Solo para pulverização Solo pulverizado

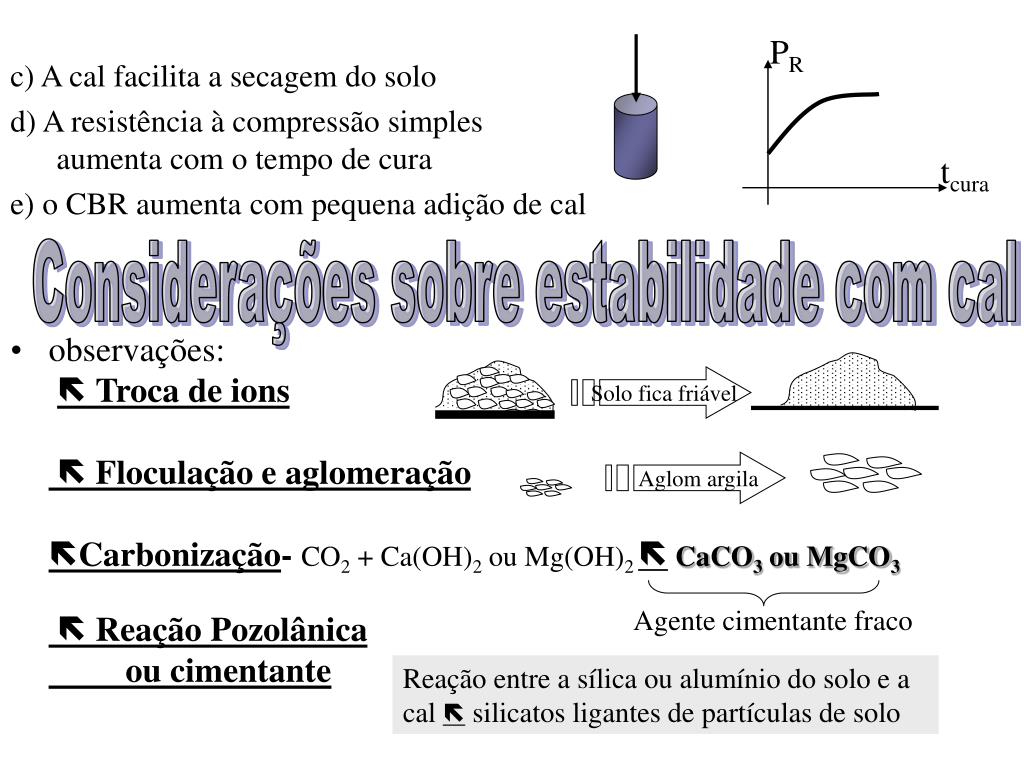

  3. Aglom argila PR tcura c) A cal facilita a secagem do solo d) A resistência à compressão simples aumenta com o tempo de cura e) o CBR aumenta com pequena adição de cal • observações:Troca de ionsFloculação e aglomeraçãoCarbonização-CO2 + Ca(OH)2 ou Mg(OH)2 CaCO3 ou MgCO3Reação Pozolânica ou cimentante Considerações sobre estabilidade com cal Solo fica friável Agente cimentante fraco Reação entre a sílica ou alumínio do solo e a cal  silicatos ligantes de partículas de solo

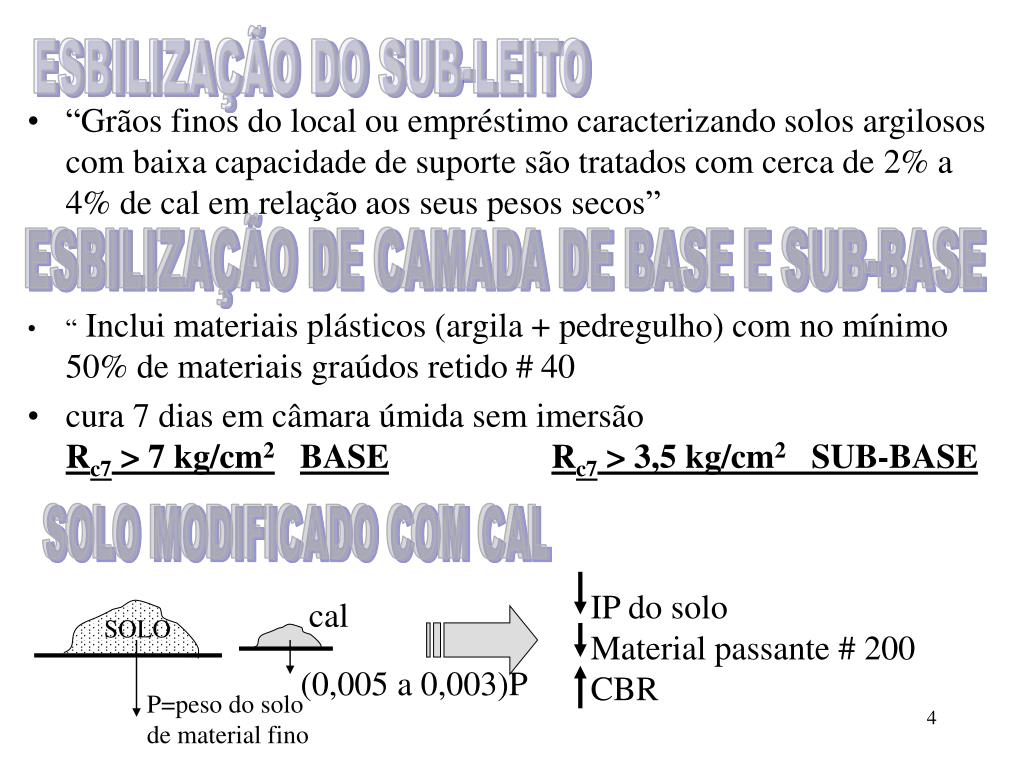

  4. ESBILIZAÇÃO DO SUB-LEITO ESBILIZAÇÃO DE CAMADA DE BASE E SUB-BASE • “Grãos finos do local ou empréstimo caracterizando solos argilosos com baixa capacidade de suporte são tratados com cerca de 2% a 4% de cal em relação aos seus pesos secos” • “ Inclui materiais plásticos (argila + pedregulho) com no mínimo 50% de materiais graúdos retido # 40 • cura 7 dias em câmara úmida sem imersãoRc7 > 7 kg/cm2BASERc7 > 3,5 kg/cm2 SUB-BASE SOLO MODIFICADO COM CAL IP do solo Material passante # 200 CBR cal SOLO (0,005 a 0,003)P P=peso do solode material fino

  5. Projeto de mistura solo-cal • Era feito por tentativa • Caracteriza o solo e o mistura com %s de cal • Solo mistura - Ensaios:LL, LP, CBR, compressão simples, granulometria • Mistura de solo+cal+cinzas+água - ESTABILIZAÇÃO COM MISTURA DE CAL E CINZAS Indicado para sub-leito; reforços, sub-bases e base ESTABILIZAÇÃO COM CLORETO DE CÁLCIO BATISTA, CYRO NOGUEIRA: “PAVIMENTAÇÃO”- vol. II, ed. GLOBO

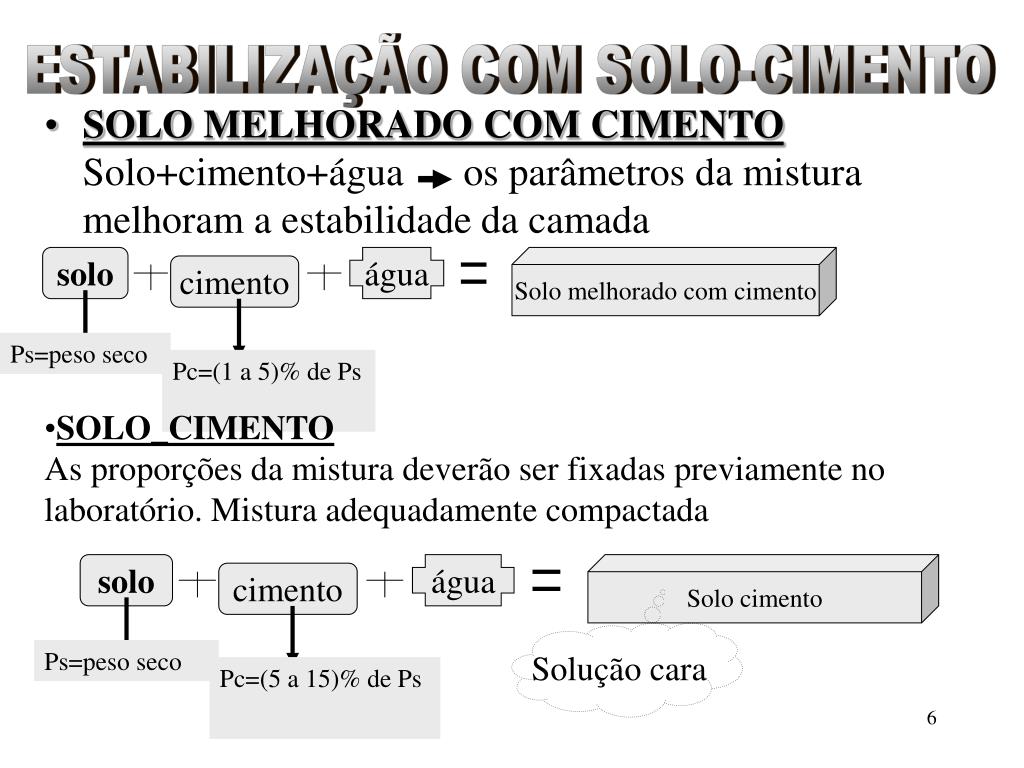

  6. solo solo água água Solo melhorado com cimento Solo cimento cimento cimento Ps=peso seco Ps=peso seco Pc=(1 a 5)% de Ps Pc=(5 a 15)% de Ps ESTABILIZAÇÃO COM SOLO-CIMENTO • SOLO MELHORADO COM CIMENTOSolo+cimento+água os parâmetros da mistura melhoram a estabilidade da camada • SOLO_CIMENTOAs proporções da mistura deverão ser fixadas previamente no laboratório. Mistura adequadamente compactada Solução cara

  7. Solo cimento Solo cimento APLICAÇÕES • Bases, sub-bases de estradas, aeroportos • Acostamento e revestimento de valetas • Tijolos • Melhoria de fundações • Proteção de taludes Solo cimento

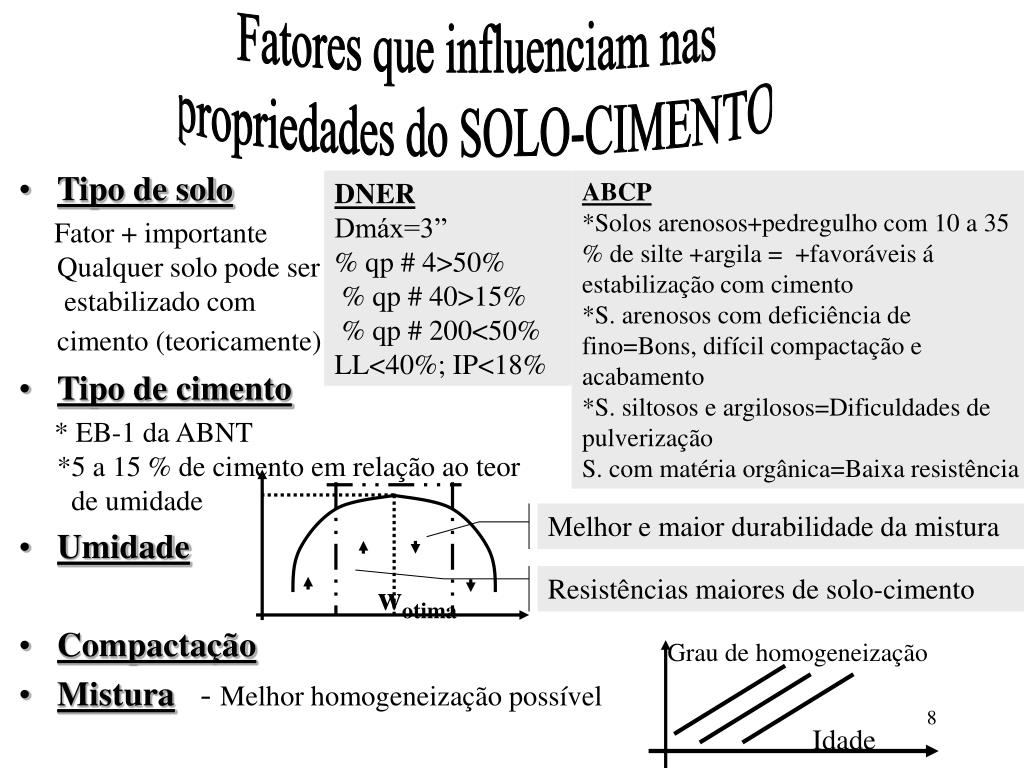

  8. Fatores que influenciam nas propriedades do SOLO-CIMENTO DNERDmáx=3”% qp # 4>50% % qp # 40>15% % qp # 200<50%LL<40%; IP<18% ABCP*Solos arenosos+pedregulho com 10 a 35 % de silte +argila = +favoráveis á estabilização com cimento*S. arenosos com deficiência de fino=Bons, difícil compactação e acabamento*S. siltosos e argilosos=Dificuldades de pulverizaçãoS. com matéria orgânica=Baixa resistência • Tipo de solo Fator + importanteQualquer solo pode ser estabilizado com cimento (teoricamente) • Tipo de cimento * EB-1 da ABNT *5 a 15 % de cimento em relação ao teor de umidade • Umidade • Compactação • Mistura - Melhor homogeneização possível Melhor e maior durabilidade da mistura Resistências maiores de solo-cimento wotima Grau de homogeneização Idade
