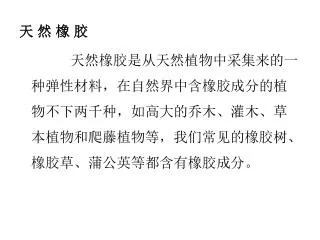

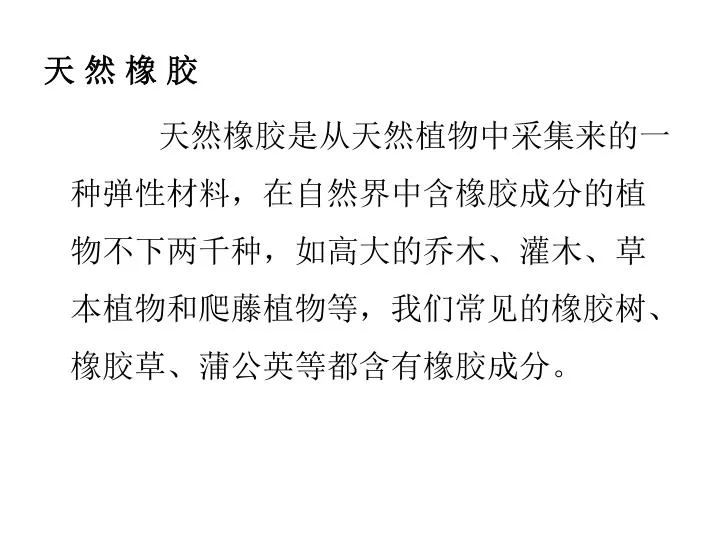

天 然 橡 胶

1. 天 然 橡 胶 天然橡胶是从天然植物中采集来的一种弹性材料，在自然界中含橡胶成分的植物不下两千种，如高大的乔木、灌木、草本植物和爬藤植物等，我们常见的橡胶树、橡胶草、蒲公英等都含有橡胶成分。

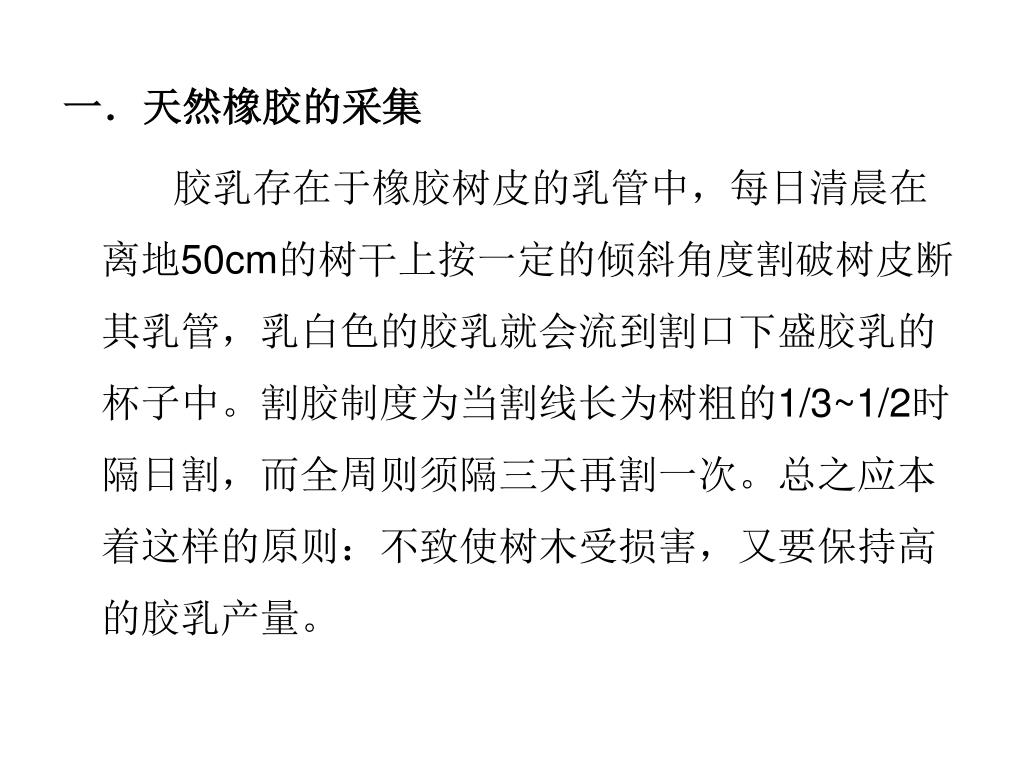

2. 一．天然橡胶的采集 胶乳存在于橡胶树皮的乳管中，每日清晨在离地50cm的树干上按一定的倾斜角度割破树皮断其乳管，乳白色的胶乳就会流到割口下盛胶乳的杯子中。割胶制度为当割线长为树粗的1/3~1/2时隔日割，而全周则须隔三天再割一次。总之应本着这样的原则：不致使树木受损害，又要保持高的胶乳产量。

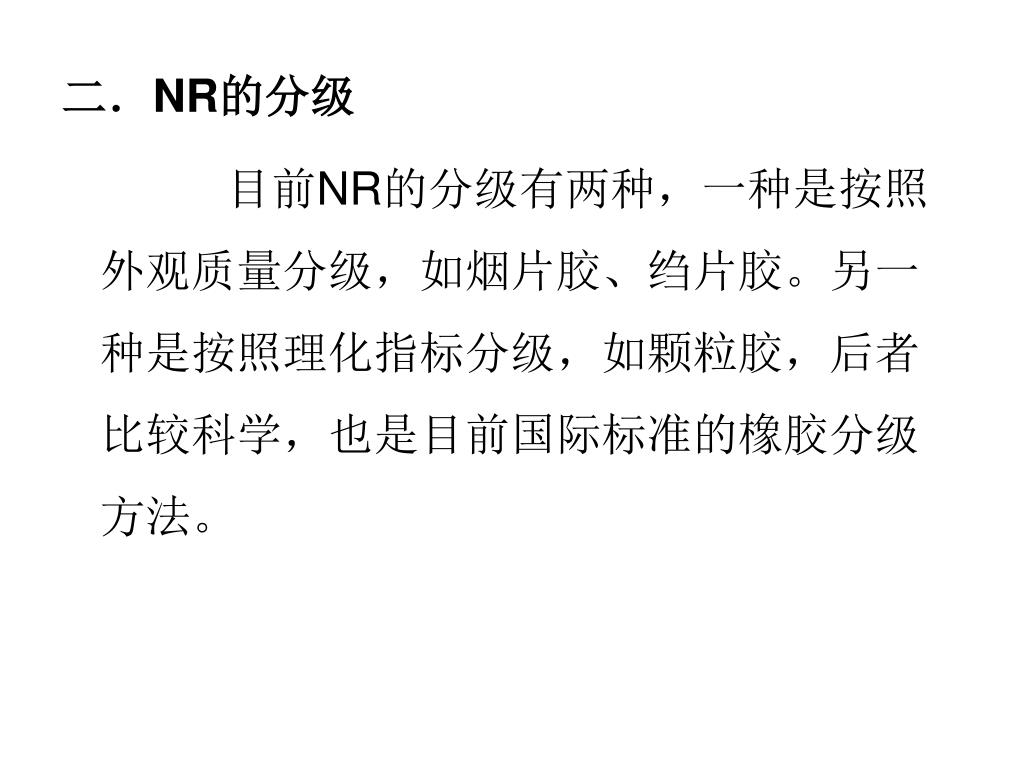

3. 二．NR的分级 目前NR的分级有两种，一种是按照外观质量分级，如烟片胶、绉片胶。另一种是按照理化指标分级，如颗粒胶，后者比较科学，也是目前国际标准的橡胶分级方法。

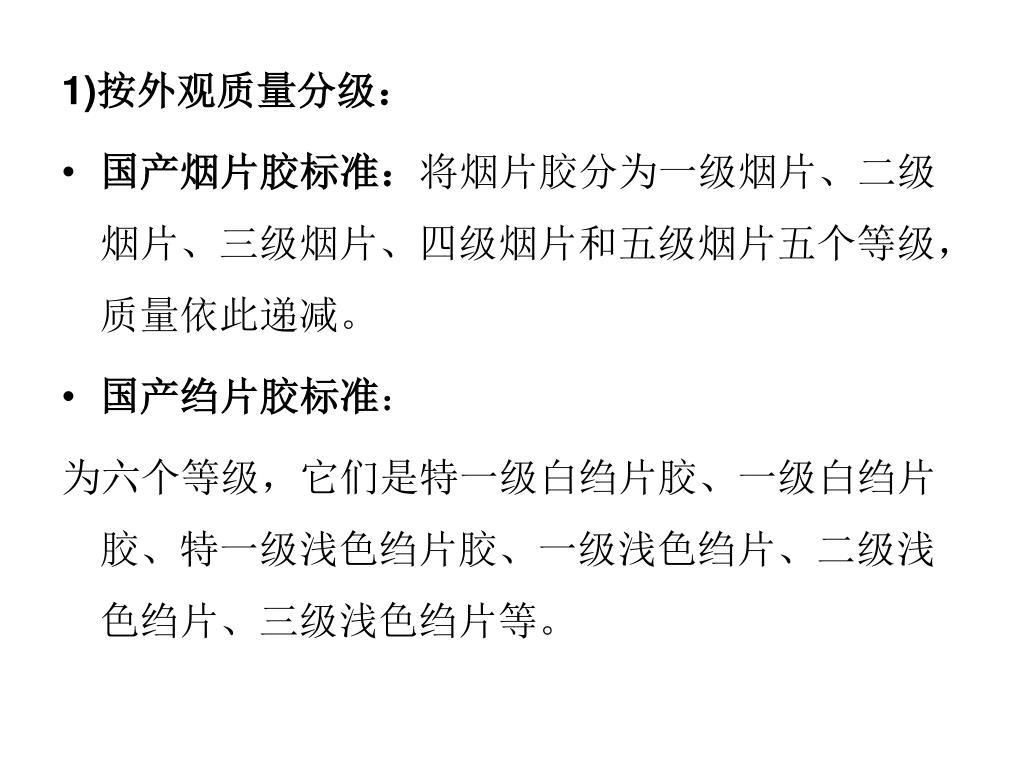

4. 1)按外观质量分级： • 国产烟片胶标准：将烟片胶分为一级烟片、二级烟片、三级烟片、四级烟片和五级烟片五个等级，质量依此递减。 • 国产绉片胶标准： 为六个等级，它们是特一级白绉片胶、一级白绉片胶、特一级浅色绉片胶、一级浅色绉片、二级浅色绉片、三级浅色绉片等。

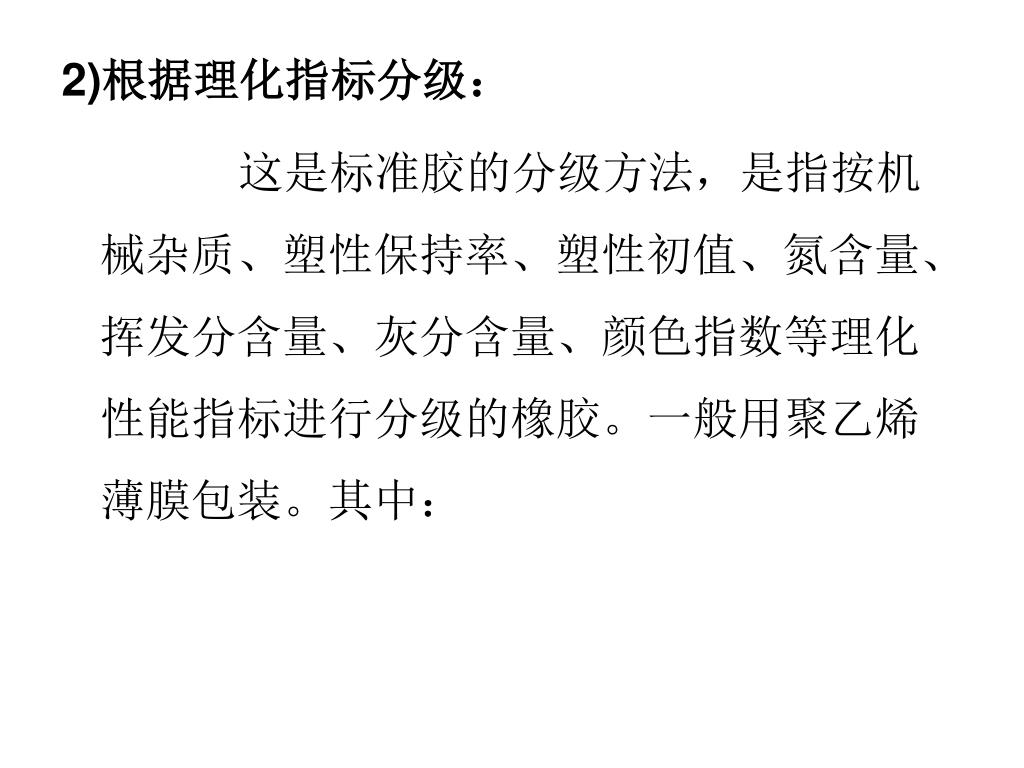

5. 2)根据理化指标分级： 这是标准胶的分级方法，是指按机械杂质、塑性保持率、塑性初值、氮含量、挥发分含量、灰分含量、颜色指数等理化性能指标进行分级的橡胶。一般用聚乙烯薄膜包装。其中：

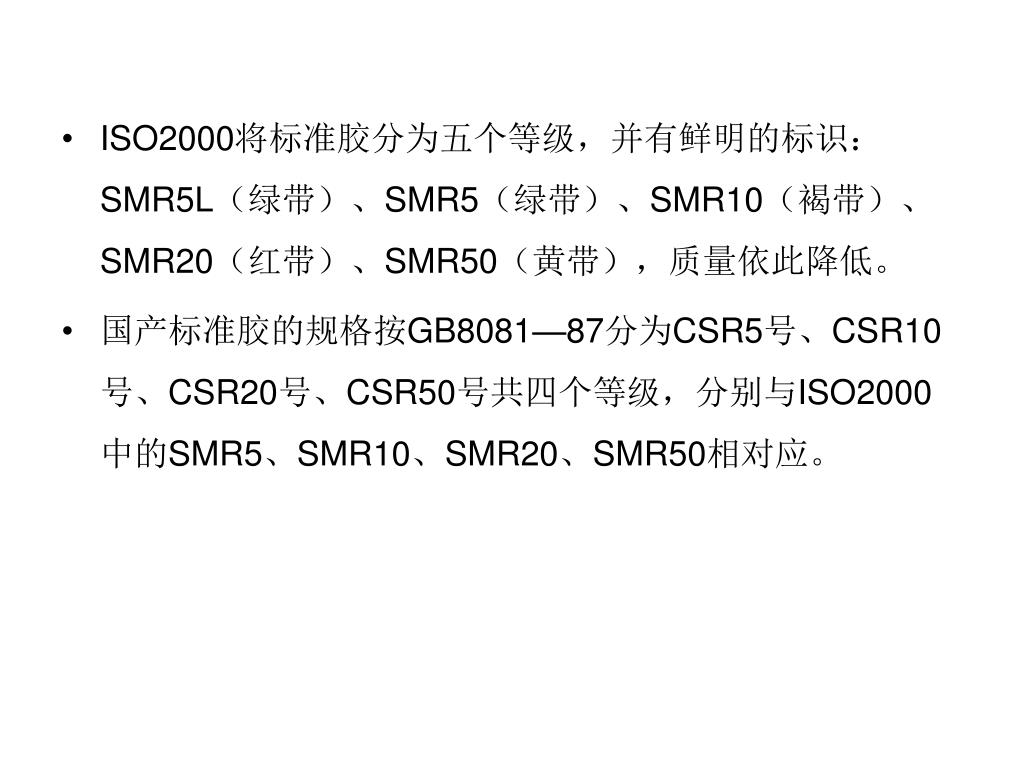

6. ISO2000将标准胶分为五个等级，并有鲜明的标识：SMR5L（绿带）、SMR5（绿带）、SMR10（褐带）、SMR20（红带）、SMR50（黄带），质量依此降低。ISO2000将标准胶分为五个等级，并有鲜明的标识：SMR5L（绿带）、SMR5（绿带）、SMR10（褐带）、SMR20（红带）、SMR50（黄带），质量依此降低。 • 国产标准胶的规格按GB8081—87分为CSR5号、CSR10号、CSR20号、CSR50号共四个等级，分别与ISO2000中的SMR5、SMR10、SMR20、SMR50相对应。

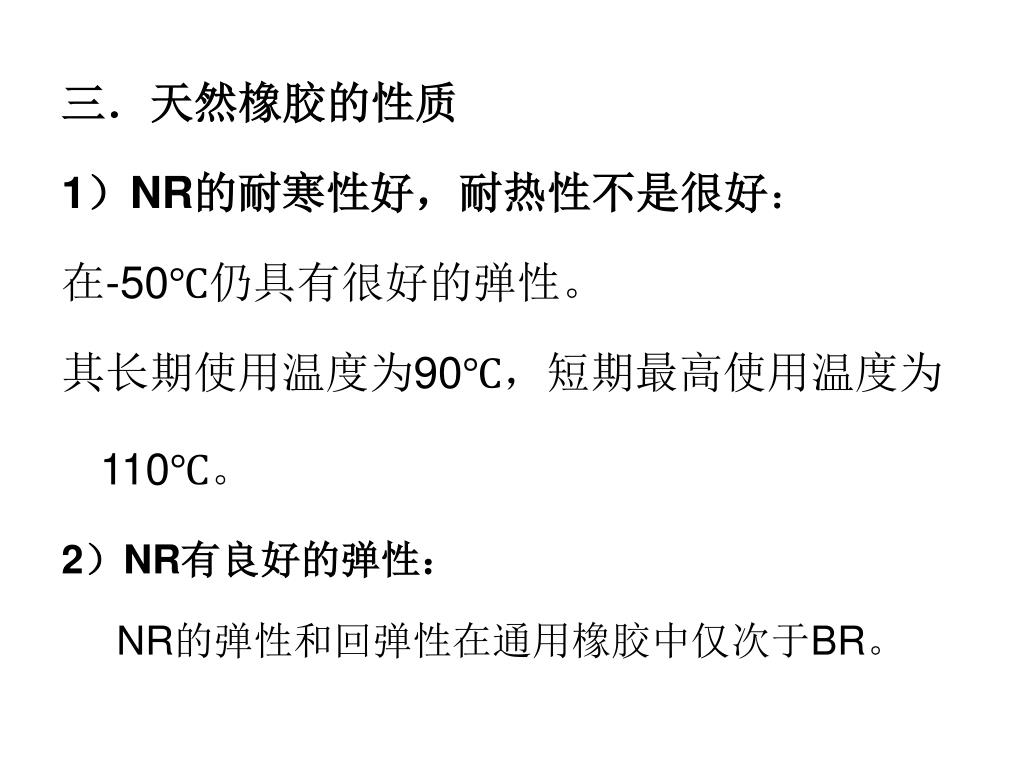

7. 三．天然橡胶的性质 1）NR的耐寒性好，耐热性不是很好： 在-50℃仍具有很好的弹性。 其长期使用温度为90℃，短期最高使用温度为110℃。 2）NR有良好的弹性： NR的弹性和回弹性在通用橡胶中仅次于BR。

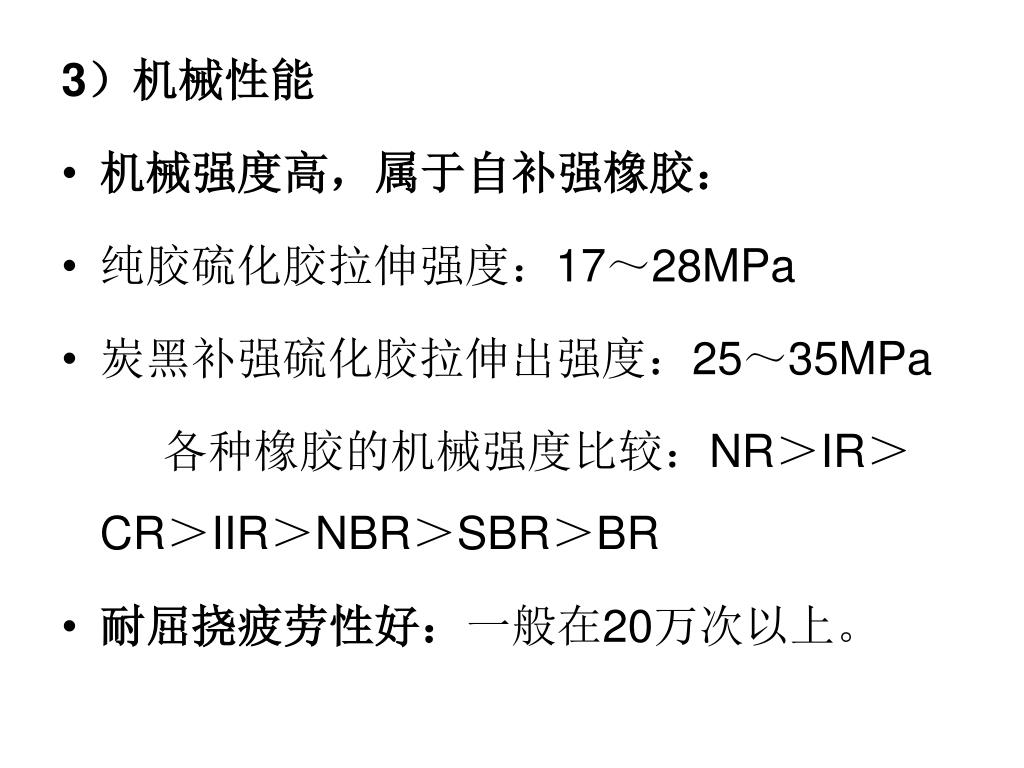

8. 3）机械性能 • 机械强度高，属于自补强橡胶： • 纯胶硫化胶拉伸强度：17～28MPa • 炭黑补强硫化胶拉伸出强度：25～35MPa 各种橡胶的机械强度比较：NR＞IR＞CR＞IIR＞NBR＞SBR＞BR • 耐屈挠疲劳性好：一般在20万次以上。

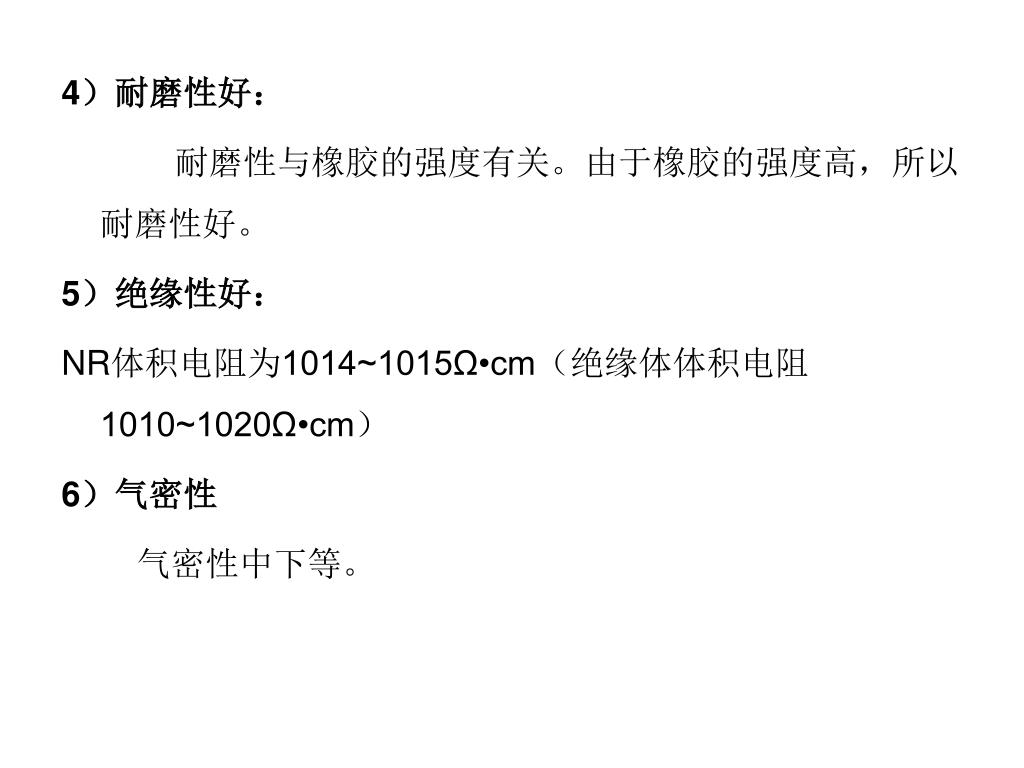

9. 4）耐磨性好： 耐磨性与橡胶的强度有关。由于橡胶的强度高，所以耐磨性好。 5）绝缘性好： NR体积电阻为1014~1015Ω•cm（绝缘体体积电阻1010~1020Ω•cm） 6）气密性 气密性中下等。

10. 8）自粘性和互粘性好。 9）耐化学介质性 • NR具有良好的耐化学药品性及一般溶剂作用，耐稀酸酸、稀碱、不耐浓酸、油、耐水性差。 • NR作为非极性聚合物，溶于苯、汽油、石油系油类，不溶于极性油类。

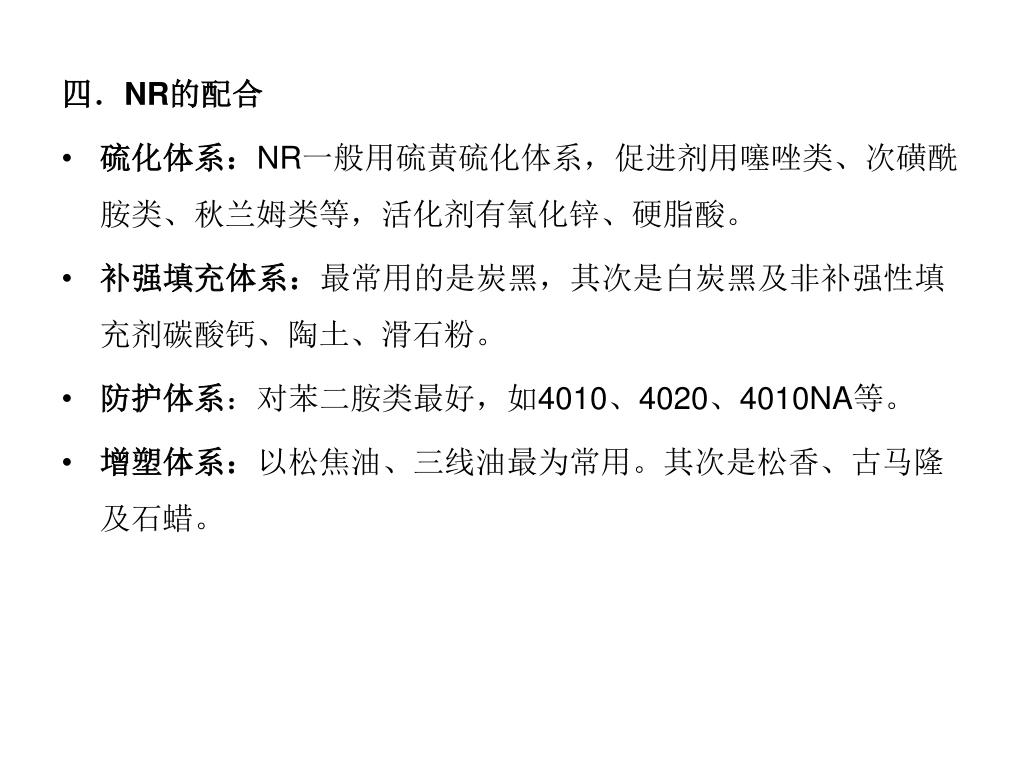

11. 四．NR的配合 • 硫化体系：NR一般用硫黄硫化体系，促进剂用噻唑类、次磺酰胺类、秋兰姆类等，活化剂有氧化锌、硬脂酸。 • 补强填充体系：最常用的是炭黑，其次是白炭黑及非补强性填充剂碳酸钙、陶土、滑石粉。 • 防护体系：对苯二胺类最好，如4010、4020、4010NA等。 • 增塑体系：以松焦油、三线油最为常用。其次是松香、古马隆及石蜡。

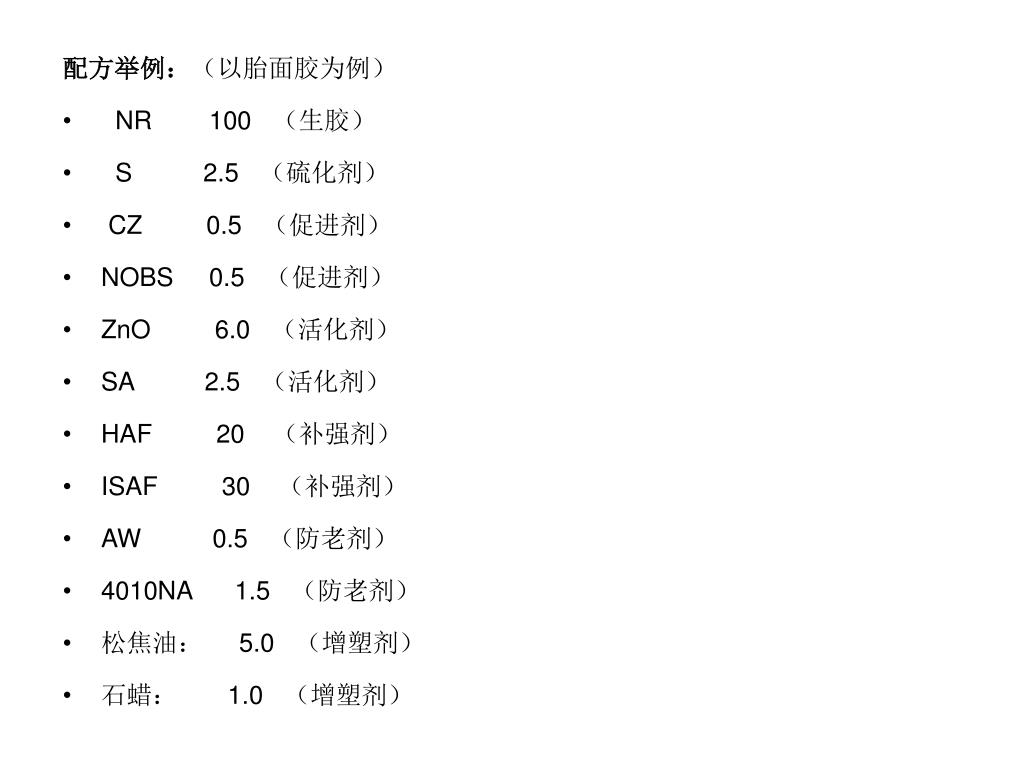

12. 配方举例：（以胎面胶为例） • NR 100 （生胶） • S 2.5 （硫化剂） • CZ 0.5 （促进剂） • NOBS 0.5 （促进剂） • ZnO 6.0 （活化剂） • SA 2.5 （活化剂） • HAF 20 （补强剂） • ISAF 30 （补强剂） • AW 0.5 （防老剂） • 4010NA 1.5 （防老剂） • 松焦油： 5.0 （增塑剂） • 石蜡： 1.0 （增塑剂）

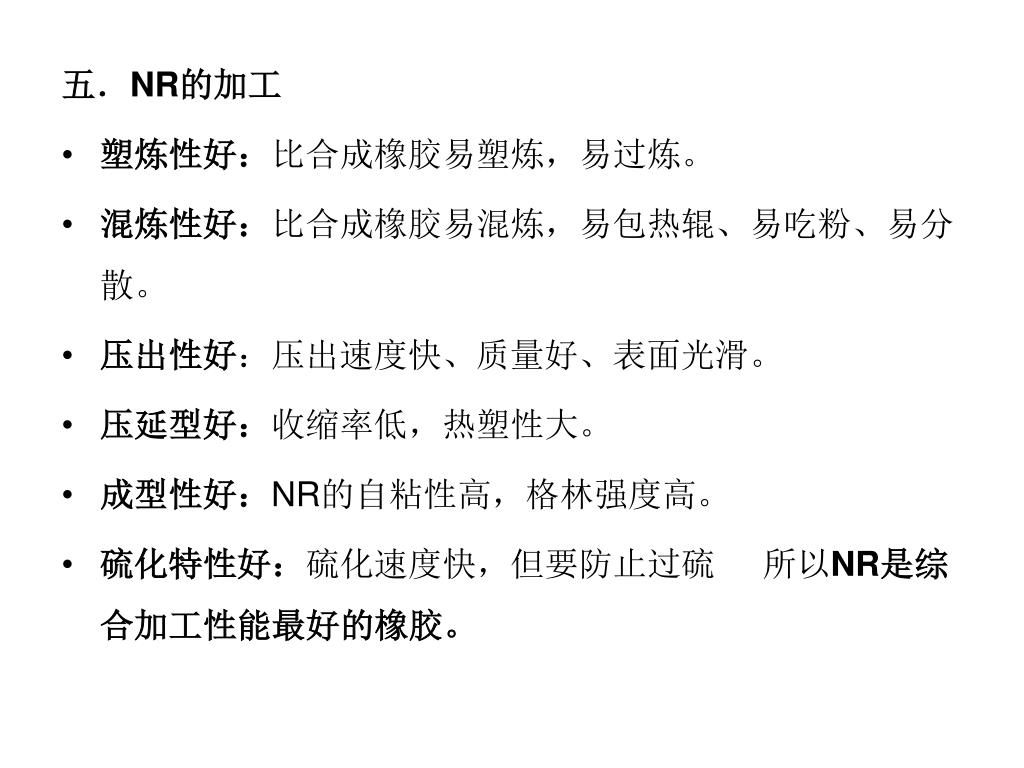

13. 五．NR的加工 • 塑炼性好：比合成橡胶易塑炼，易过炼。 • 混炼性好：比合成橡胶易混炼，易包热辊、易吃粉、易分散。 • 压出性好：压出速度快、质量好、表面光滑。 • 压延型好：收缩率低，热塑性大。 • 成型性好：NR的自粘性高，格林强度高。 • 硫化特性好：硫化速度快，但要防止过硫 所以NR是综合加工性能最好的橡胶。

14. 六．NR的应用 NR的应用最广：其中 轮胎：68% ；工业制品：13.5%；胶鞋：5.5%；胶乳：9.5%；粘合剂：1%；其他：2.5%
