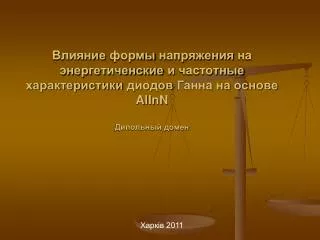

Влияние формы напряжения на энергетиченские и частотные характеристики диодов Ганна на основе AlInN Дипольный домен. Харків 2011.

nibaw
Download Presentation

Харків 2011

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Влияниеформынапряжения на энергетиченские и частотные характеристики диодов Ганна на основеAlInNДипольный домен Харків 2011

  2. Основная задача радиофизики, в частности твердотельной электроники, направлена на увеличение эффективной генерации и расширение частотных возможностей приборов. Это достигается различными путями: либо усовершенствованием прибора, либо поиск новых материалов, либо работа на гармониках. • В этом плане актуальной задачей является исследование новых п.п на основе нитридов и работа их в резонаторе сложной формы, поэтому определенный интерес представляет исследование энергетических и частотных характеристик этих диодов при работе их в одноконтурном и в двухконтурном резонаторе.

  3. Контакт с высокоомной неоднородностью Омический контакт

  4. Зависимость эффективности генерации от пролётной частоты для диода работающего в двухконтурном и одноконтурном резонаторе c дипольными домена при длине активной области la = 2,5 мкм для трех концентраций n1=1*1016 см-3, n2=1,6*1016 см-3 ,n3=2*1016 см-3

  5. Зависимость эффективности генерации от пролётной частоты для диода работающего в двухконтурном и одноконтурном резонаторе c заряженными слоями при длине активной области la = 2,5 мкм

  6. Форма тока для диода на омическом контакте с концентрацией n1=1*10^16 см^(-3) Форма тока для диода с концентрацией n3=2*10^16см^(-3) с зарубкой на контакте

  7. Распределение поля по диоду для диодов с дипольнымидоменами для диодов с зараженными слоями

  8. Зависимостьэффективностигенерации от длиныактивнойобласти диода для различных концентраций

  9. Зависимость частотного диапазонаработы от длины активной области диода

  10. Выводы • 1. Диод конкретной длины имеет свою пролетную частоту, соответствующее значение эффективности генерации и частотный диапазон работы. • 2. Эффективность генерации для диода с зарубкой при длине активной области 0,8-2,5мкм выше, чем для диода с однородным профилем легирования. • 3. Напряжение сложной формы увеличивает эффективность генерации на основнойгармонике, появляется генерация на второй гармонике, что существенно увеличивает частотный диапазон работы диода Ганна. • 4. Частотные диапазоны на основной гармонике и на частоте второй гармонике перекрываются, что дает возможность работы диода на двух гармониках одновременно. • 5. При определенной длине активной области для различных концентраций максимум КПД по частоте сдвигается. • 6. Уменьшение длины активной области приводит к уменьшению эффективности генерации, увеличению частотного диапазона работы диода, и продвижению к частотам субмиллиметрового диапазона. • 7. Увеличение концентрации в активной области ведет к увеличению эффективности генерации.
