Маршрутизация. маршрутизация - передача пакетов между двумя конечными узлами в составной сети. функции сетевого уровня. передача пакетов между конечными узлами в составных сетях; выбор маршрута передачи пакетов, наилучшего по некоторому критерию;

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Маршрутизация' - nibal


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

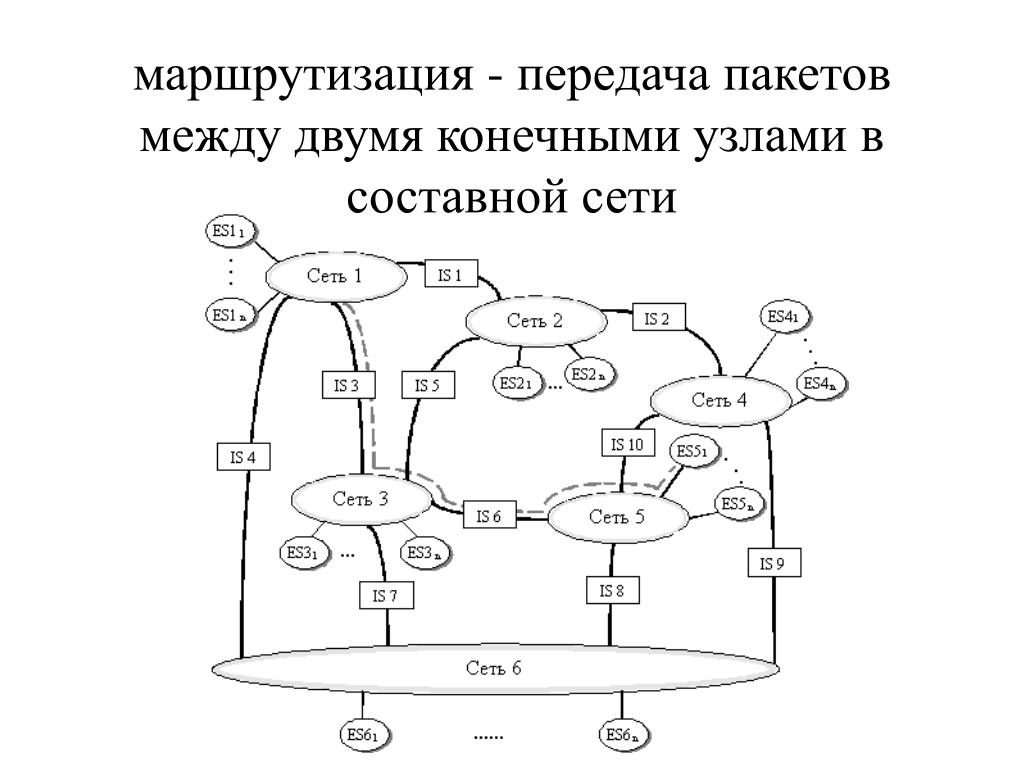

маршрутизация - передача пакетов между двумя конечными узлами в составной сети
slide3

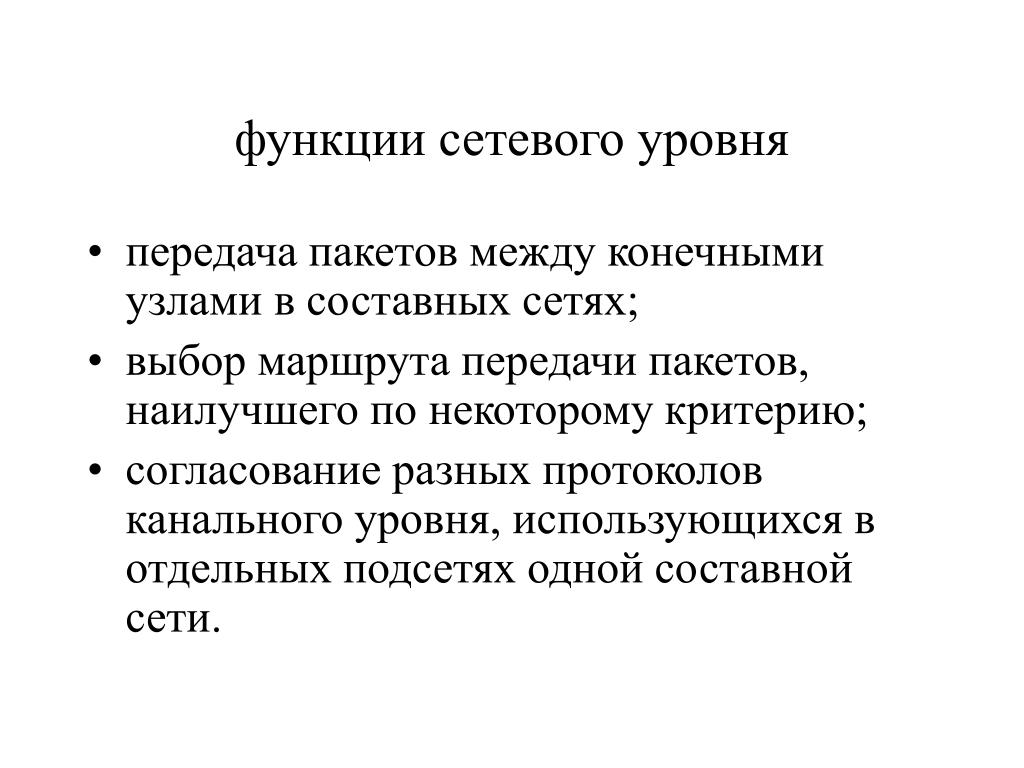

функции сетевого уровня
  • передача пакетов между конечными узлами в составных сетях;
  • выбор маршрута передачи пакетов, наилучшего по некоторому критерию;
  • согласование разных протоколов канального уровня, использующихся в отдельных подсетях одной составной сети.

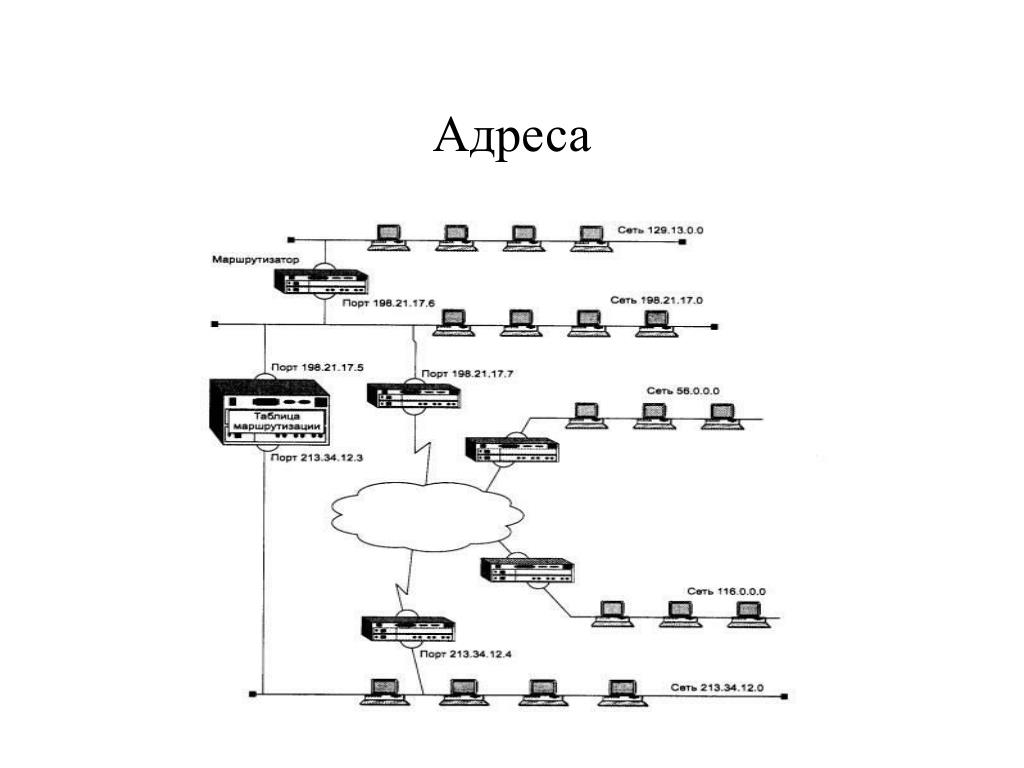

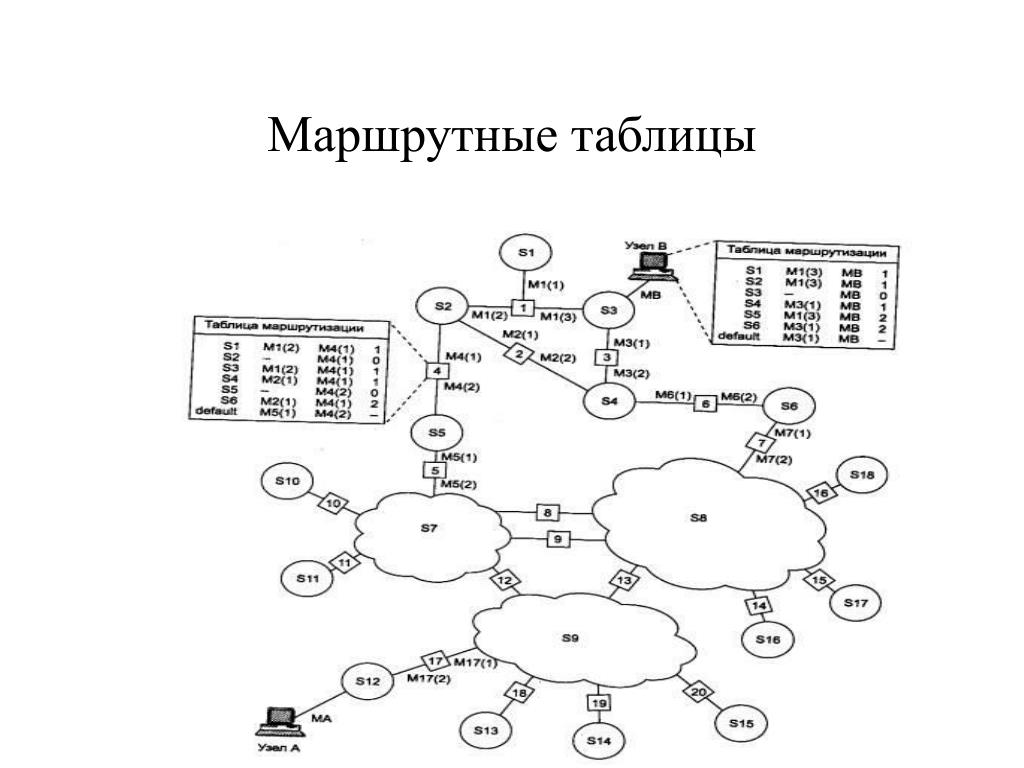

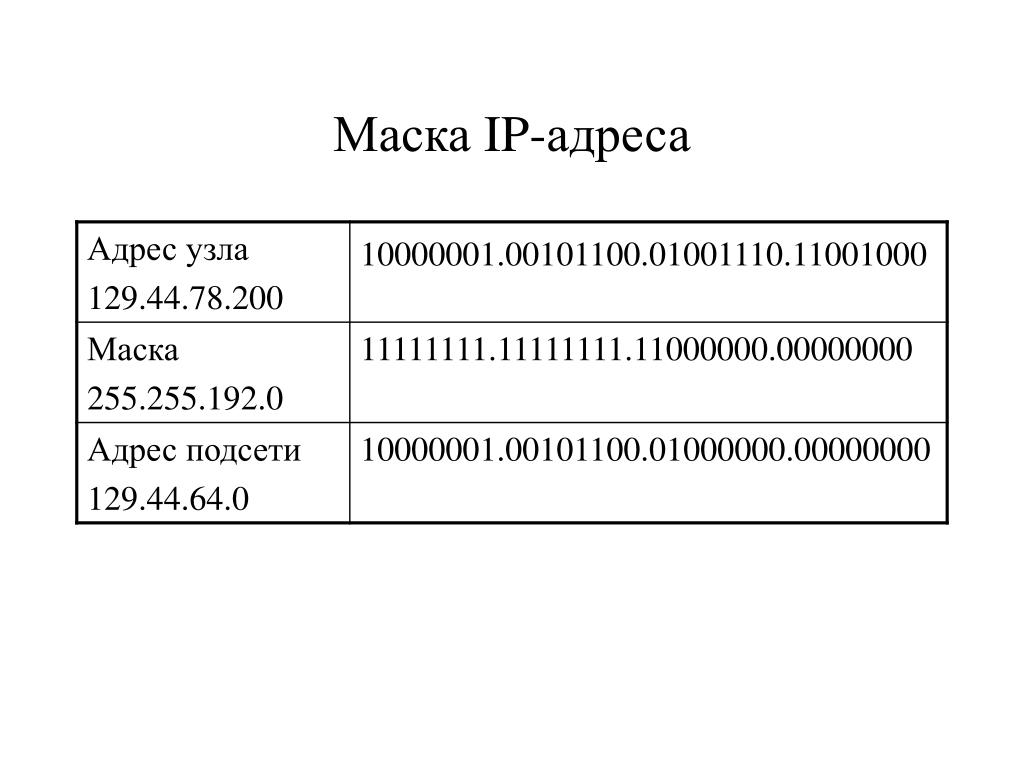

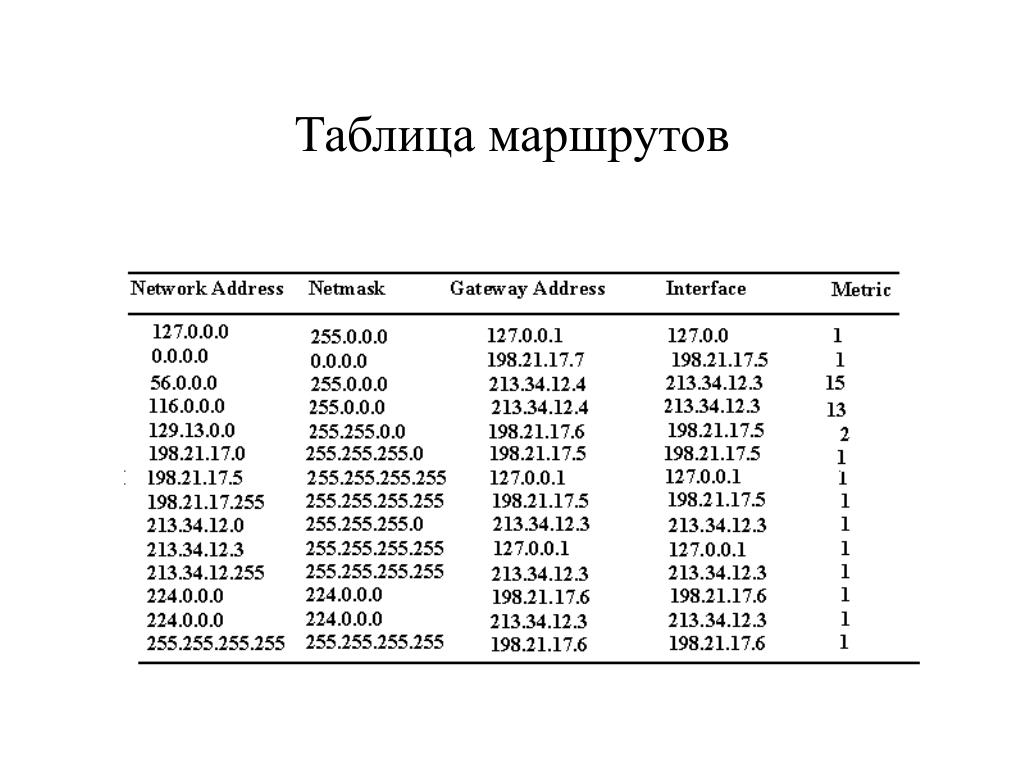

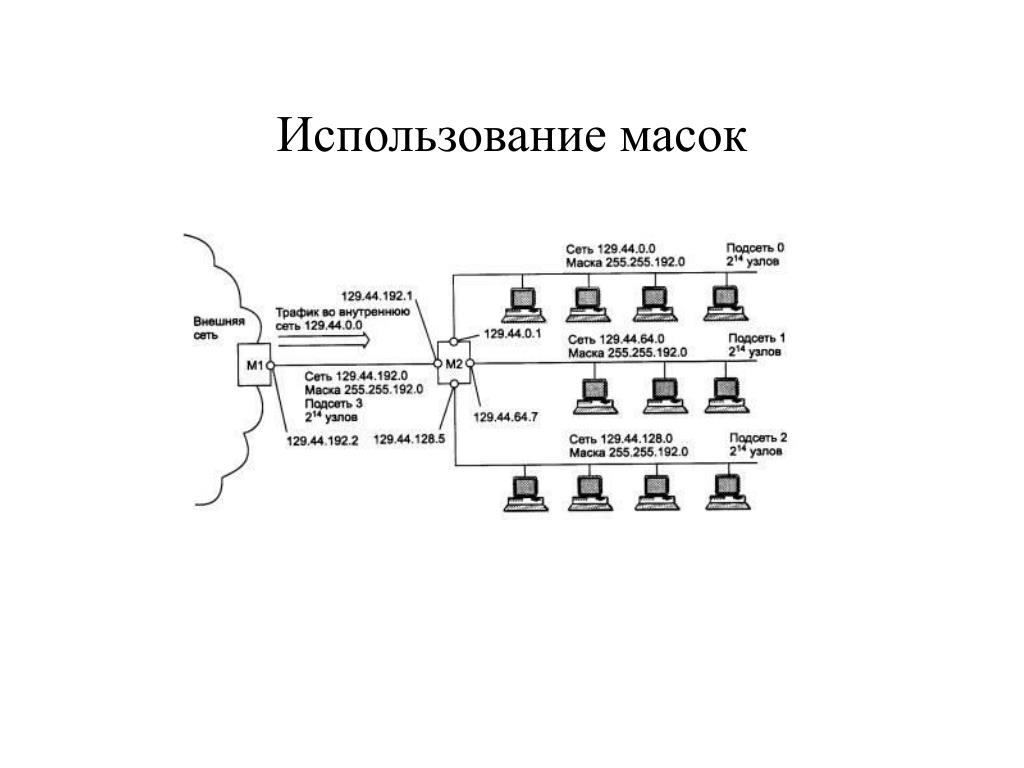

slide10

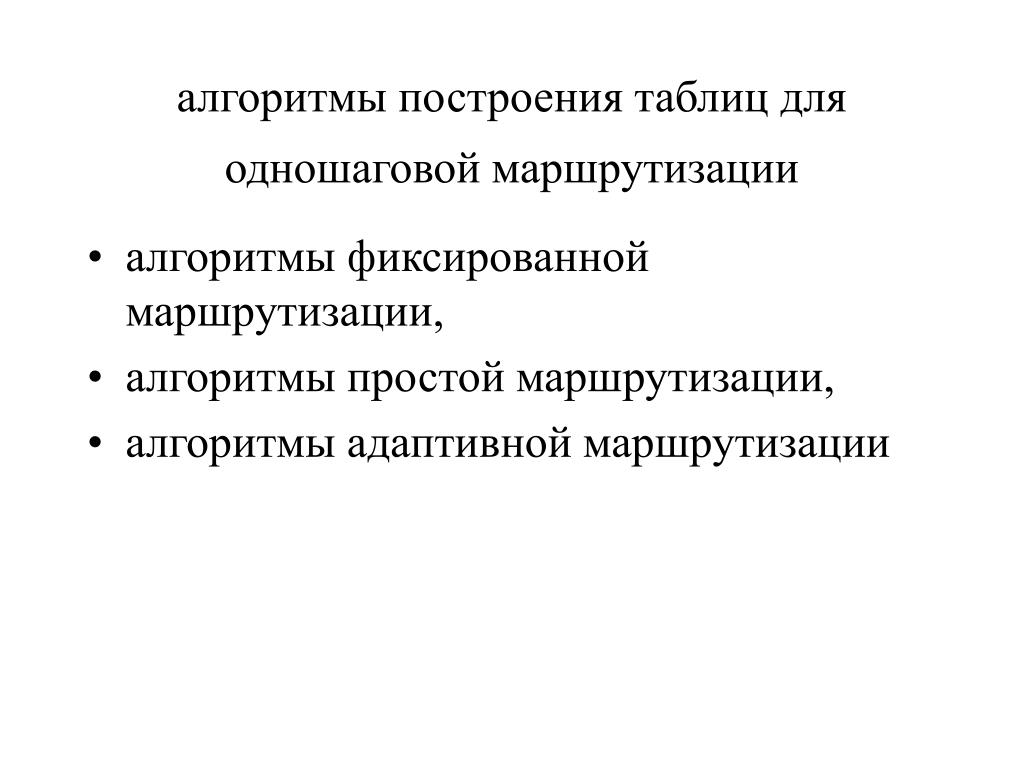

алгоритмы построения таблиц для одношаговой маршрутизации
  • алгоритмы фиксированной маршрутизации,
  • алгоритмы простой маршрутизации,
  • алгоритмы адаптивной маршрутизации
slide11

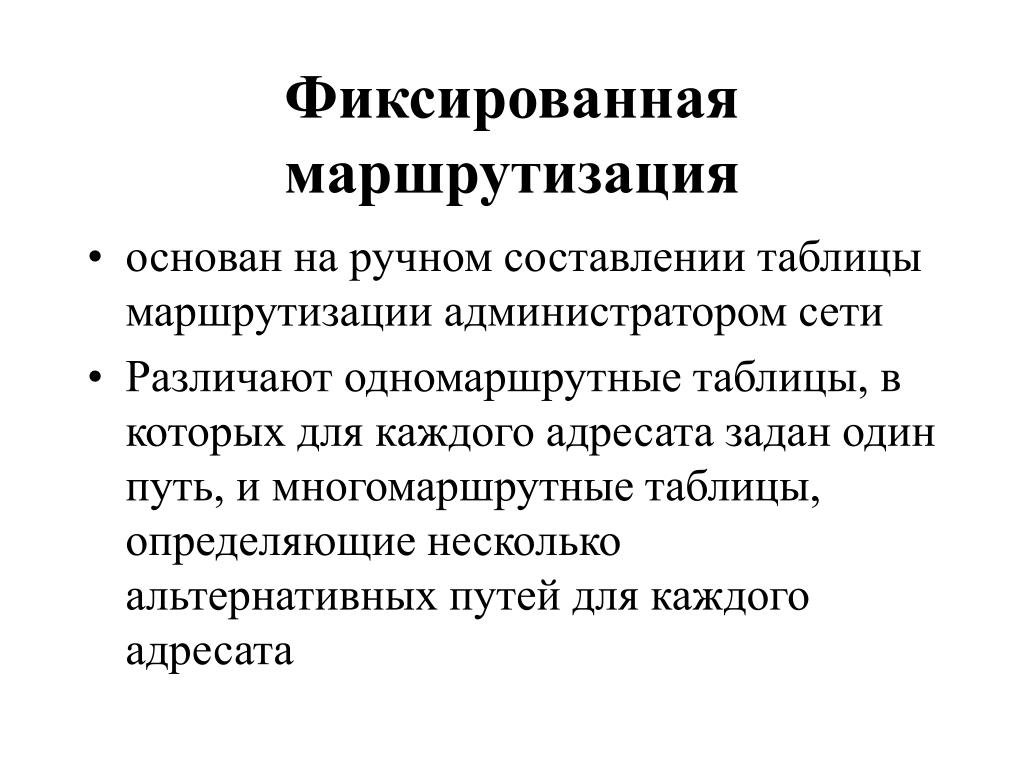

Фиксированная маршрутизация
  • основан на ручном составлении таблицы маршрутизации администратором сети
  • Различают одномаршрутные таблицы, в которых для каждого адресата задан один путь, и многомаршрутные таблицы, определяющие несколько альтернативных путей для каждого адресата
slide12

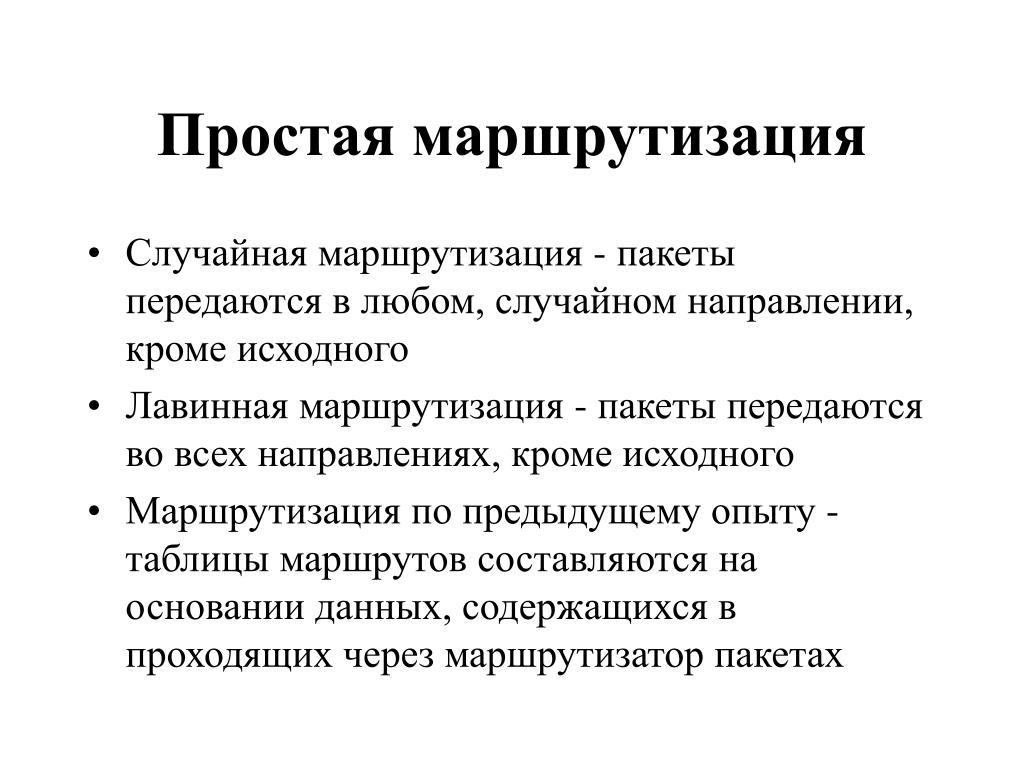

Простая маршрутизация
  • Случайная маршрутизация - пакеты передаются в любом, случайном направлении, кроме исходного
  • Лавинная маршрутизация - пакеты передаются во всех направлениях, кроме исходного
  • Маршрутизация по предыдущему опыту - таблицы маршрутов составляются на основании данных, содержащихся в проходящих через маршрутизатор пакетах
slide13

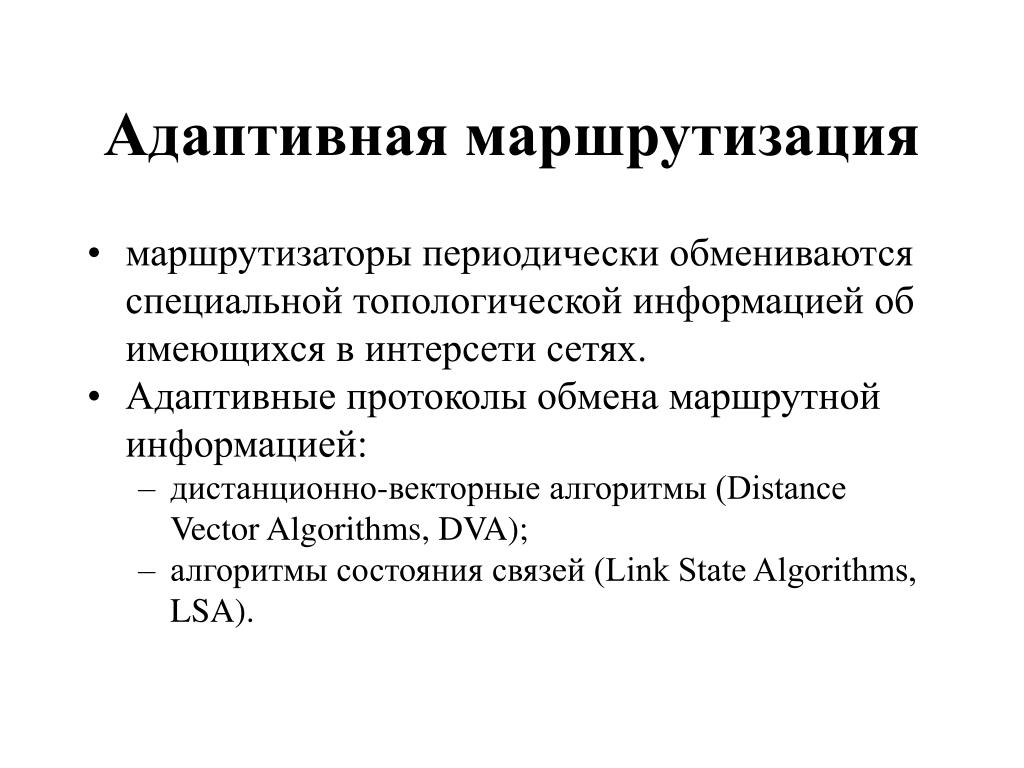

Адаптивная маршрутизация
  • маршрутизаторы периодически обмениваются специальной топологической информацией об имеющихся в интерсети сетях.
  • Адаптивные протоколы обмена маршрутной информацией:
    • дистанционно-векторные алгоритмы (Distance Vector Algorithms, DVA);
    • алгоритмы состояния связей (Link State Algorithms, LSA).

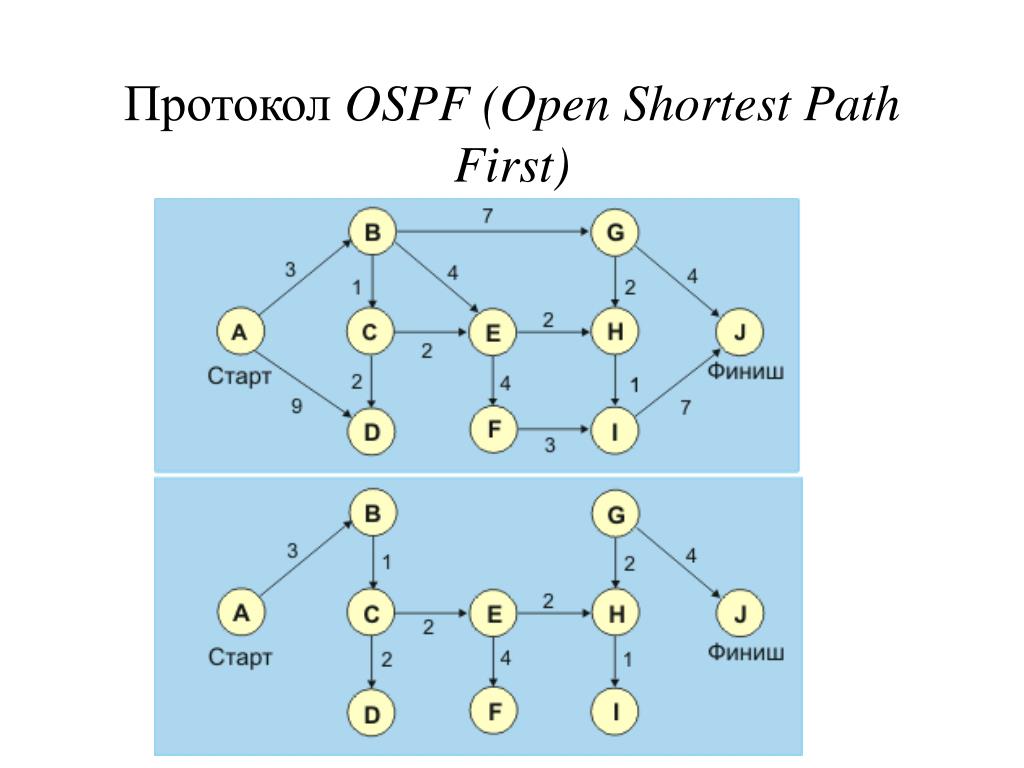

slide15

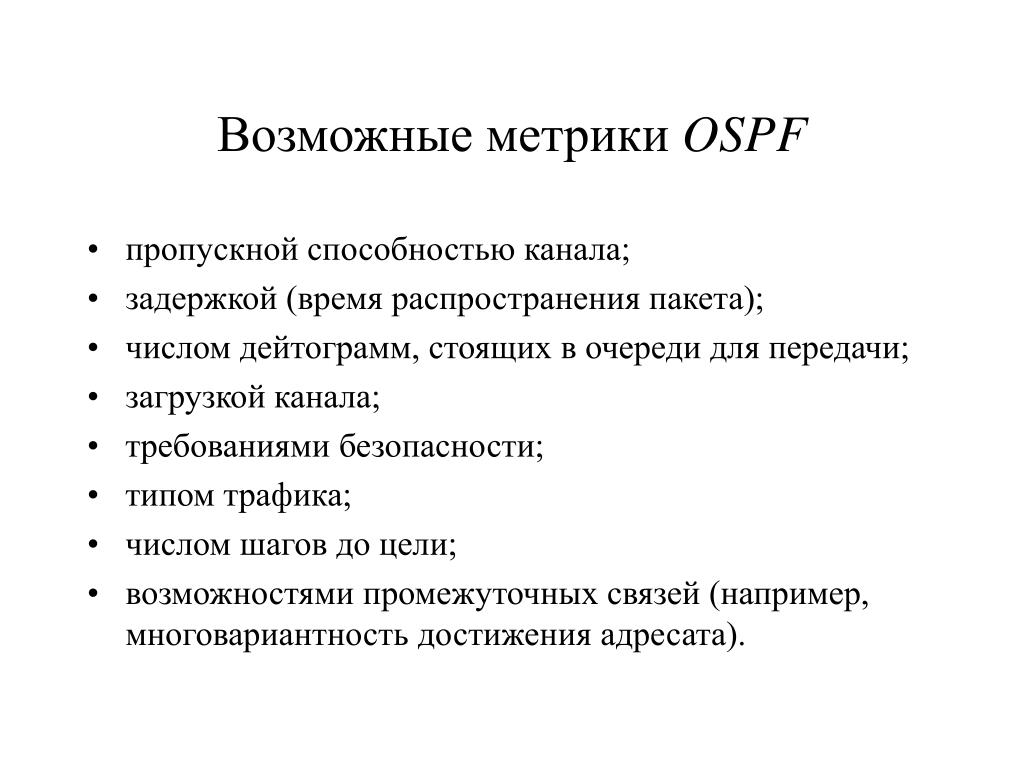

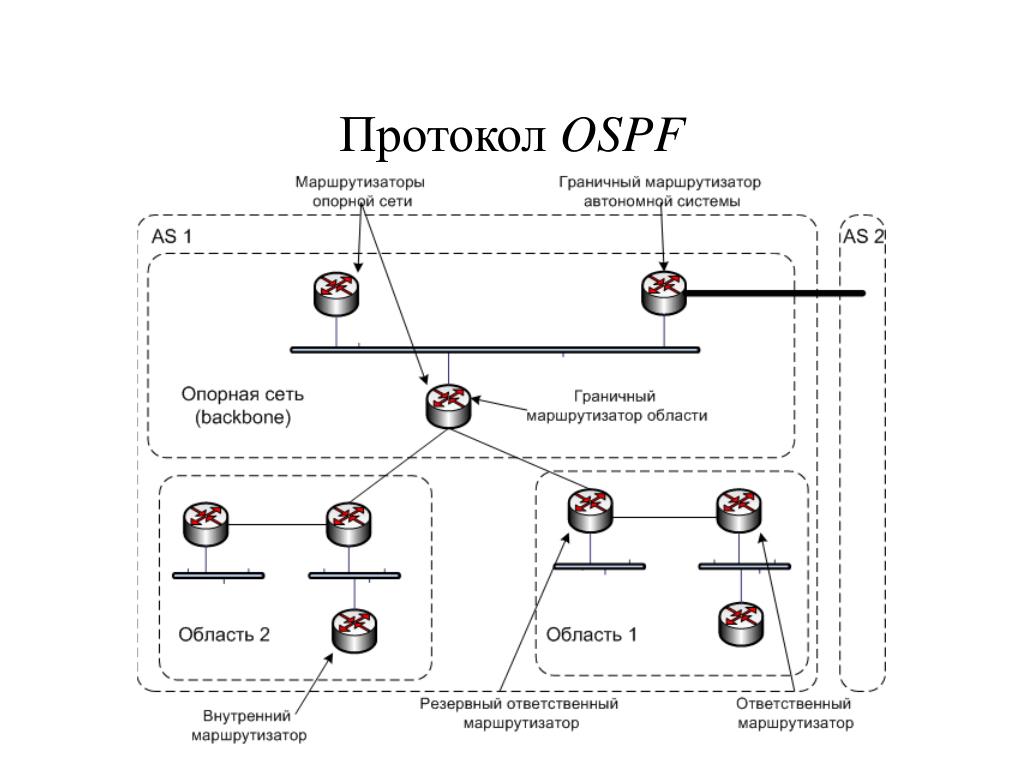

Возможные метрики OSPF
  • пропускной способностью канала;
  • задержкой (время распространения пакета);
  • числом дейтограмм, стоящих в очереди для передачи;
  • загрузкой канала;
  • требованиями безопасности;
  • типом трафика;
  • числом шагов до цели;
  • возможностями промежуточных связей (например, многовариантность достижения адресата).
slide16

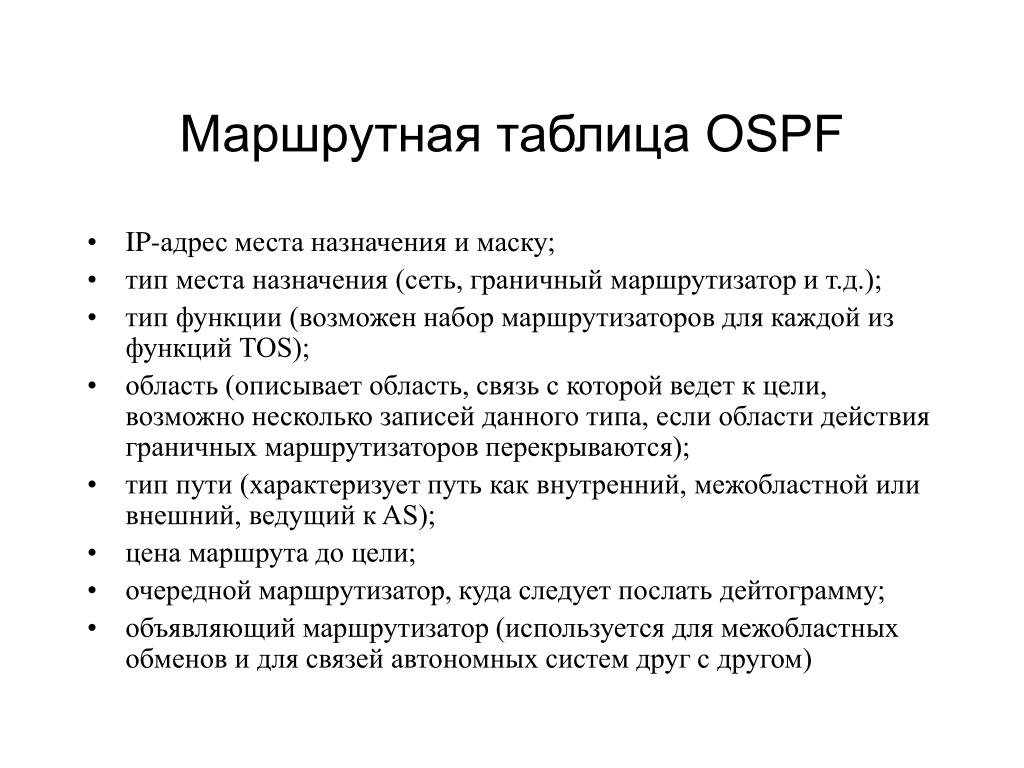

Маршрутная таблица OSPF
  • IP-адрес места назначения и маску;
  • тип места назначения (сеть, граничный маршрутизатор и т.д.);
  • тип функции (возможен набор маршрутизаторов для каждой из функций TOS);
  • область (описывает область, связь с которой ведет к цели, возможно несколько записей данного типа, если области действия граничных маршрутизаторов перекрываются);
  • тип пути (характеризует путь как внутренний, межобластной или внешний, ведущий к AS);
  • цена маршрута до цели;
  • очередной маршрутизатор, куда следует послать дейтограмму;
  • объявляющий маршрутизатор (используется для межобластных обменов и для связей автономных систем друг с другом)
slide17

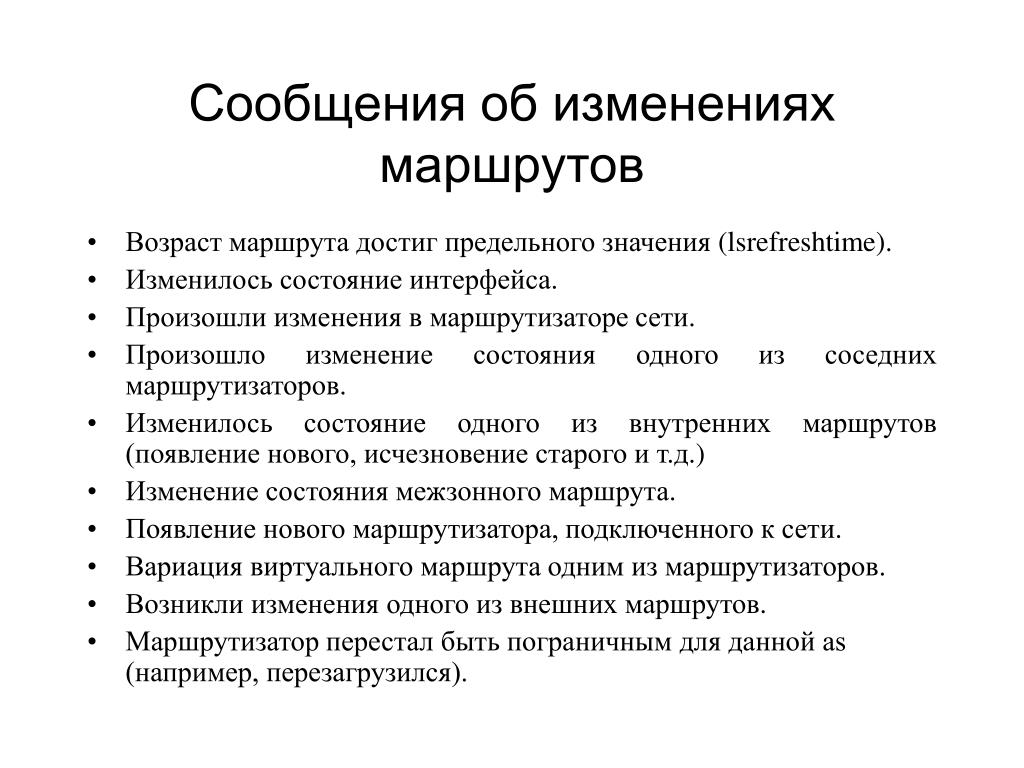

Сообщения об изменениях маршрутов
  • Возраст маршрута достиг предельного значения (lsrefreshtime).
  • Изменилось состояние интерфейса.
  • Произошли изменения в маршрутизаторе сети.
  • Произошло изменение состояния одного из соседних маршрутизаторов.
  • Изменилось состояние одного из внутренних маршрутов (появление нового, исчезновение старого и т.д.)
  • Изменение состояния межзонного маршрута.
  • Появление нового маршрутизатора, подключенного к сети.
  • Вариация виртуального маршрута одним из маршрутизаторов.
  • Возникли изменения одного из внешних маршрутов.
  • Маршрутизатор перестал быть пограничным для данной as (например, перезагрузился).
slide18

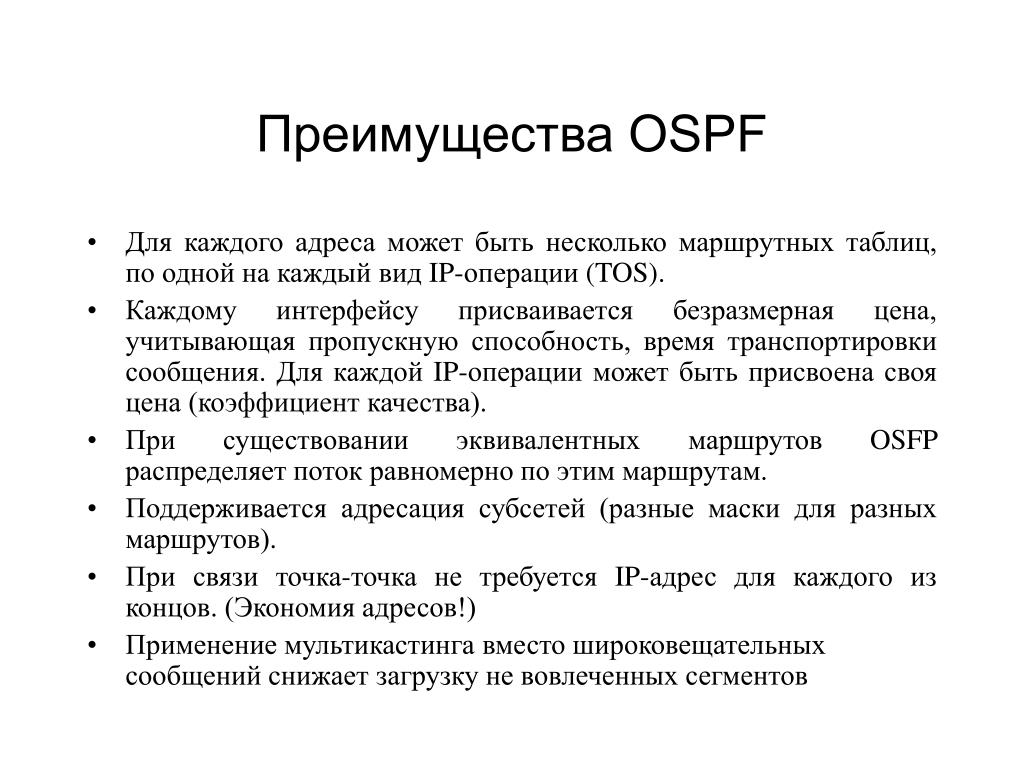

Преимущества OSPF
  • Для каждого адреса может быть несколько маршрутных таблиц, по одной на каждый вид IP-операции (TOS).
  • Каждому интерфейсу присваивается безразмерная цена, учитывающая пропускную способность, время транспортировки сообщения. Для каждой IP-операции может быть присвоена своя цена (коэффициент качества).
  • При существовании эквивалентных маршрутов OSFP распределяет поток равномерно по этим маршрутам.
  • Поддерживается адресация субсетей (разные маски для разных маршрутов).
  • При связи точка-точка не требуется IP-адрес для каждого из концов. (Экономия адресов!)
  • Применение мультикастинга вместо широковещательных сообщений снижает загрузку не вовлеченных сегментов
slide19

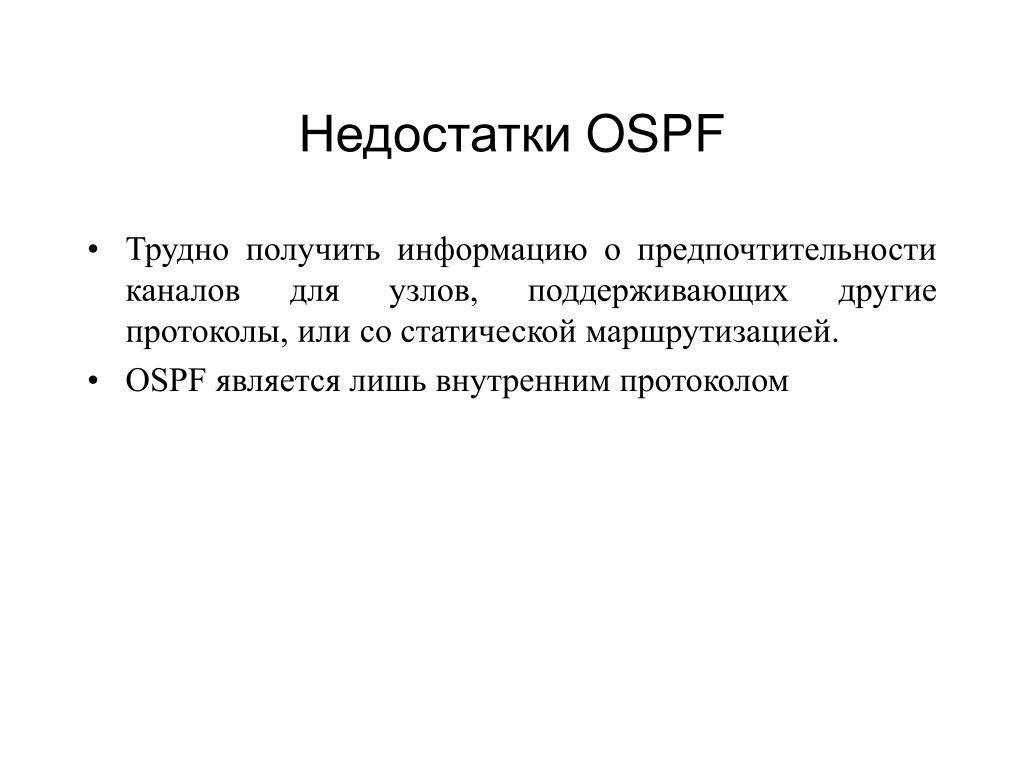

НедостаткиOSPF
  • Трудно получить информацию о предпочтительности каналов для узлов, поддерживающих другие протоколы, или со статической маршрутизацией.
  • OSPF является лишь внутренним протоколом
rip routing information protocol1

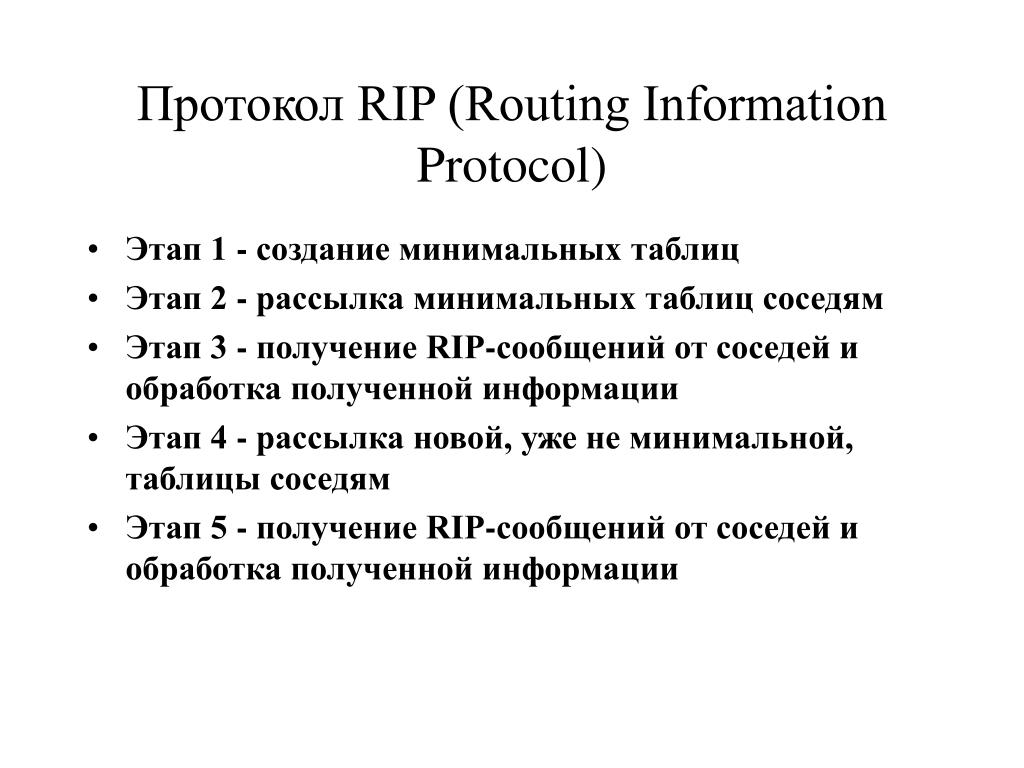

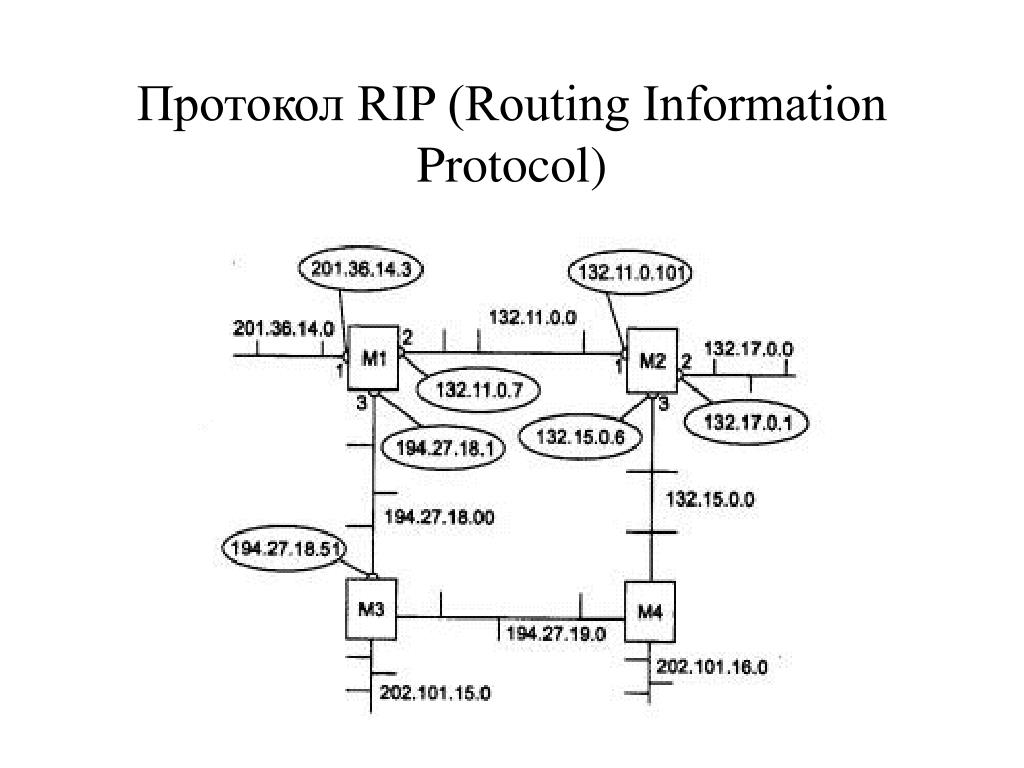

Протокол RIP (Routing Information Protocol)
  • Этап 1 - создание минимальных таблиц
  • Этап 2 - рассылка минимальных таблиц соседям
  • Этап 3 - получение RIP-сообщений от соседей и обработка полученной информации
  • Этап 4 - рассылка новой, уже не минимальной, таблицы соседям
  • Этап 5 - получение RIP-сообщений от соседей и обработка полученной информации
slide23

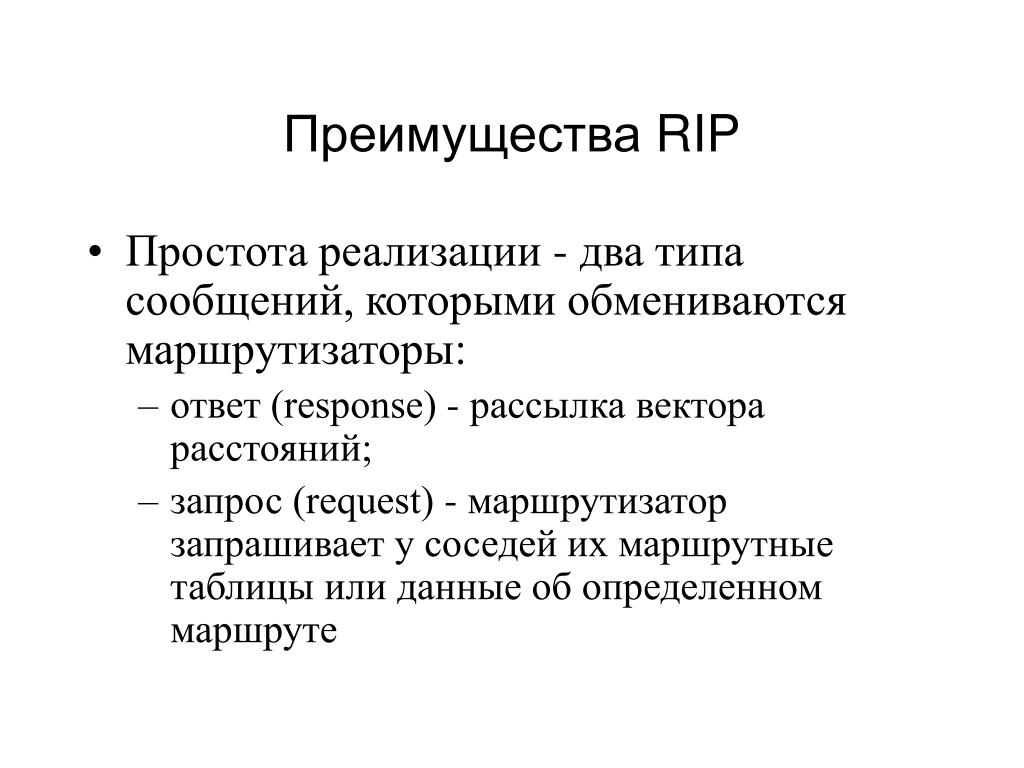

Преимущества RIP
  • Простота реализации - два типа сообщений, которыми обмениваются маршрутизаторы:
    • ответ (response) - рассылка вектора расстояний;
    • запрос (request) - маршрутизатор запрашивает у соседей их маршрутные таблицы или данные об определенном маршруте
slide24

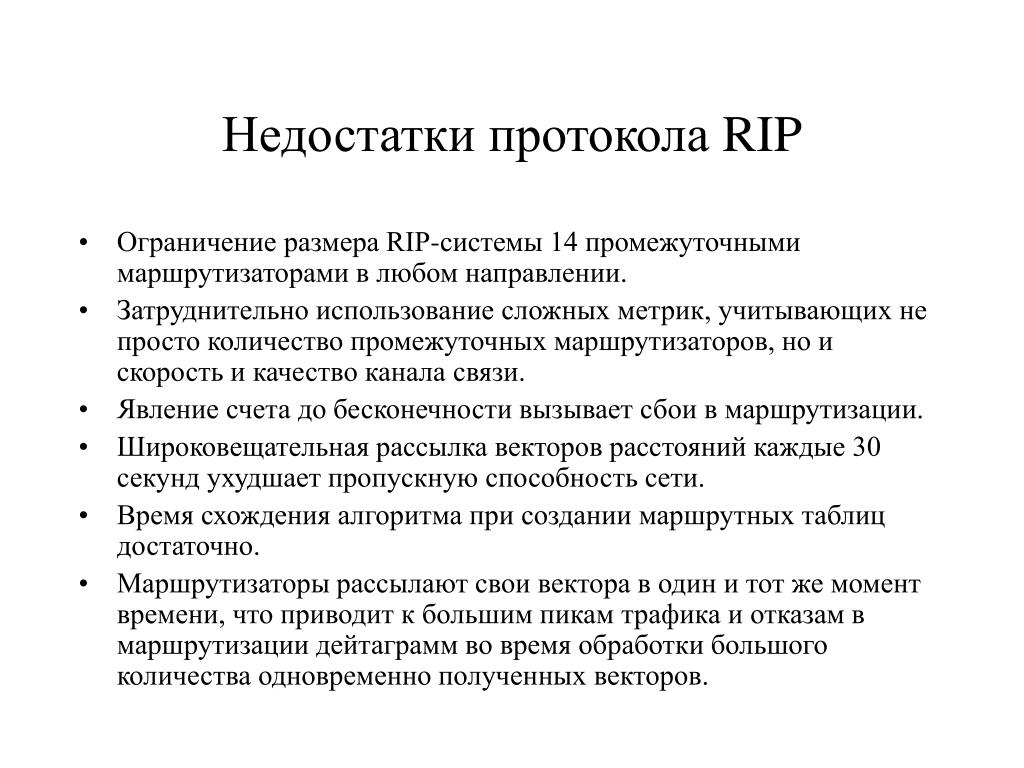

Недостатки протокола RIP
  • Ограничение размера RIP-системы 14 промежуточными маршрутизаторами в любом направлении.
  • Затруднительно использование сложных метрик, учитывающих не просто количество промежуточных маршрутизаторов, но и скорость и качество канала связи.
  • Явление счета до бесконечности вызывает сбои в маршрутизации.
  • Широковещательная рассылка векторов расстояний каждые 30 секунд ухудшает пропускную способность сети.
  • Время схождения алгоритма при создании маршрутных таблиц достаточно.
  • Маршрутизаторы рассылают свои вектора в один и тот же момент времени, что приводит к большим пикам трафика и отказам в маршрутизации дейтаграмм во время обработки большого количества одновременно полученных векторов.
igrp cisco

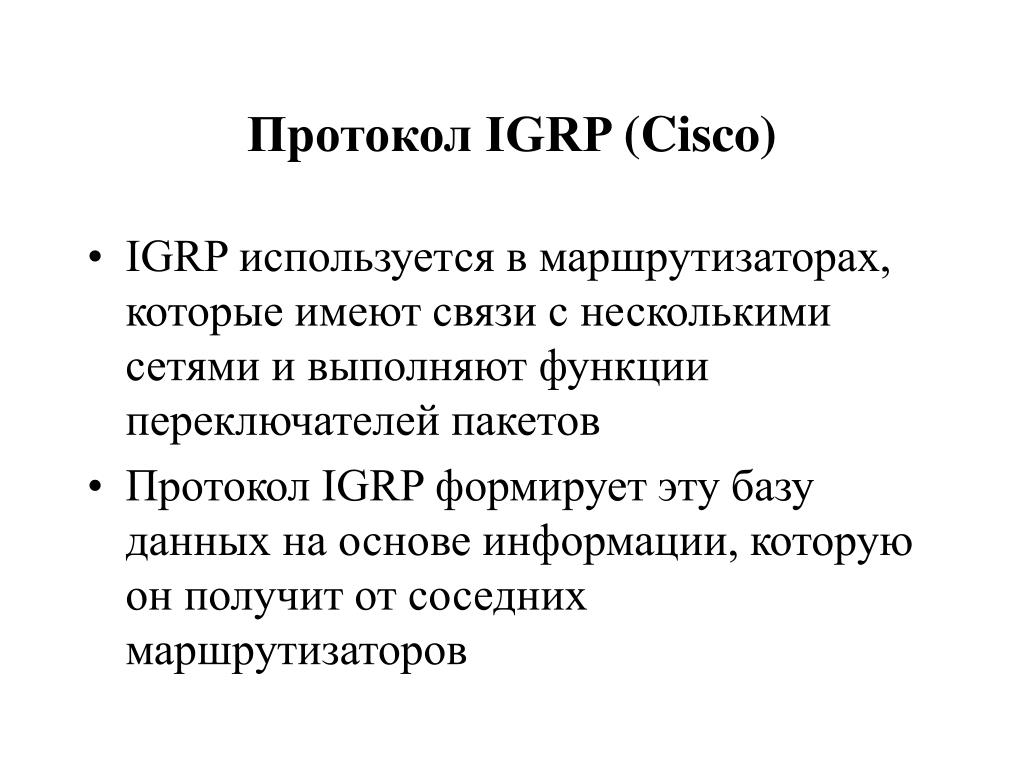

Протокол IGRP(Cisco)
  • IGRP используется в маршрутизаторах, которые имеют связи с несколькими сетями и выполняют функции переключателей пакетов
  • Протокол IGRP формирует эту базу данных на основе информации, которую он получит от соседних маршрутизаторов
slide26

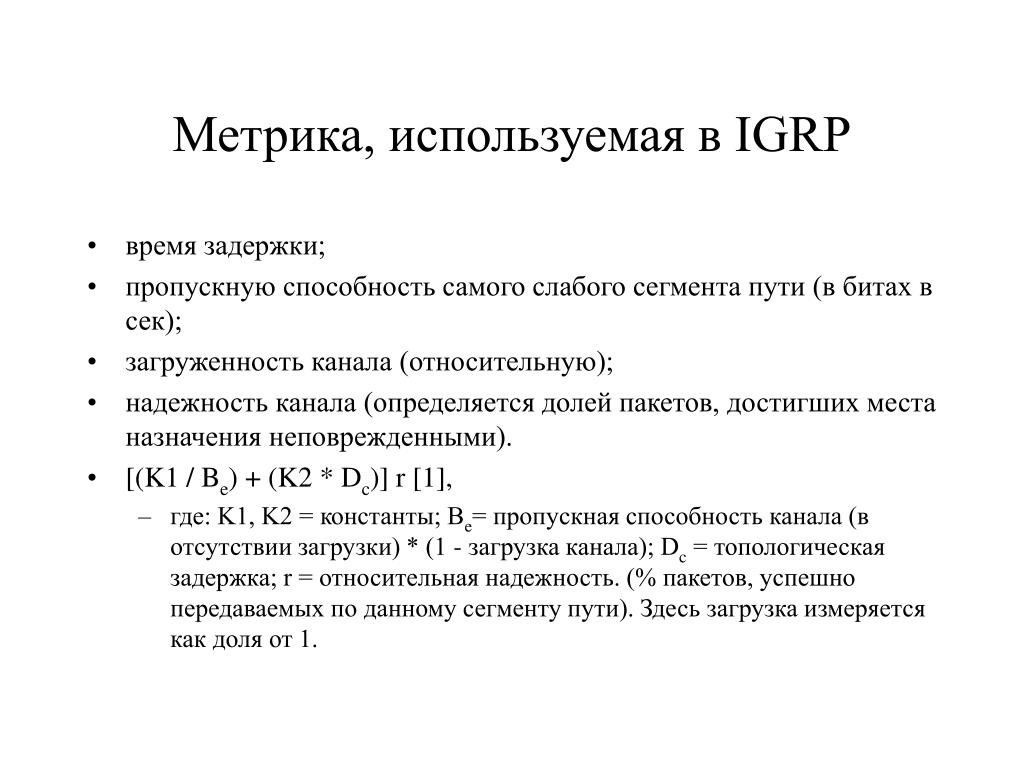

Метрика, используемая в IGRP
  • время задержки;
  • пропускную способность самого слабого сегмента пути (в битах в сек);
  • загруженность канала (относительную);
  • надежность канала (определяется долей пакетов, достигших места назначения неповрежденными).
  • [(K1 / Be) + (K2 * Dc)] r [1],
    • где: K1, K2 = константы; Be= пропускная способность канала (в отсутствии загрузки) * (1 - загрузка канала); Dc = топологическая задержка; r = относительная надежность. (% пакетов, успешно передаваемых по данному сегменту пути). Здесь загрузка измеряется как доля от 1.
slide27

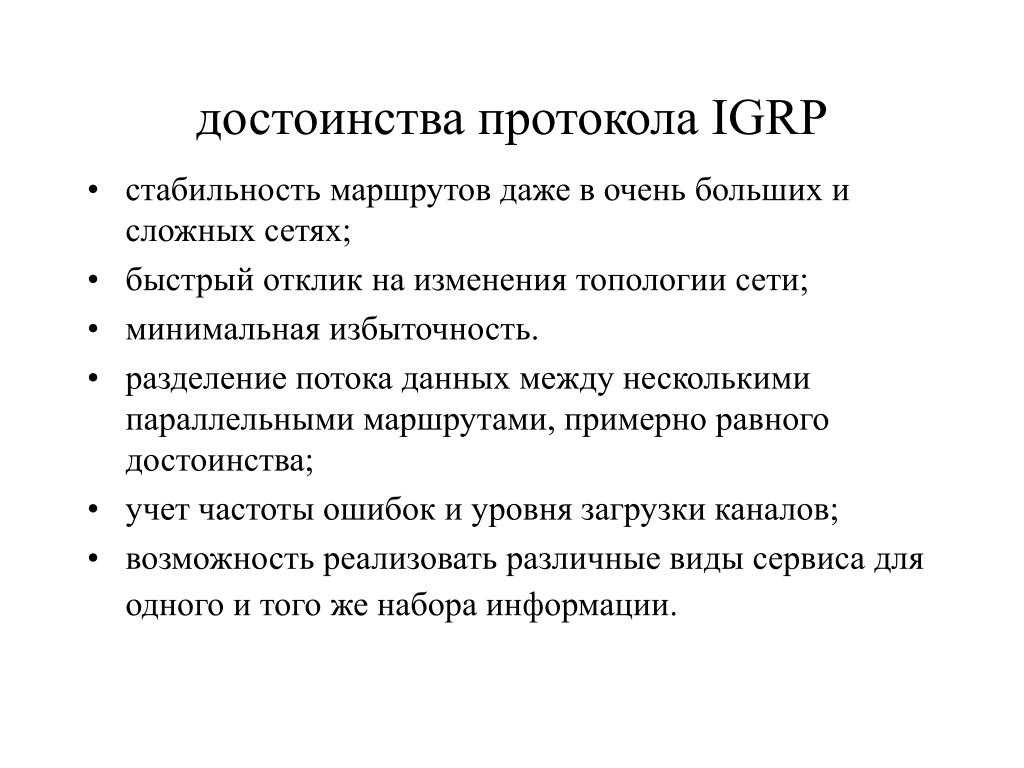

достоинства протокола IGRP
  • стабильность маршрутов даже в очень больших и сложных сетях;
  • быстрый отклик на изменения топологии сети;
  • минимальная избыточность.
  • разделение потока данных между несколькими параллельными маршрутами, примерно равного достоинства;
  • учет частоты ошибок и уровня загрузки каналов;
  • возможность реализовать различные виды сервиса для одного и того же набора информации.

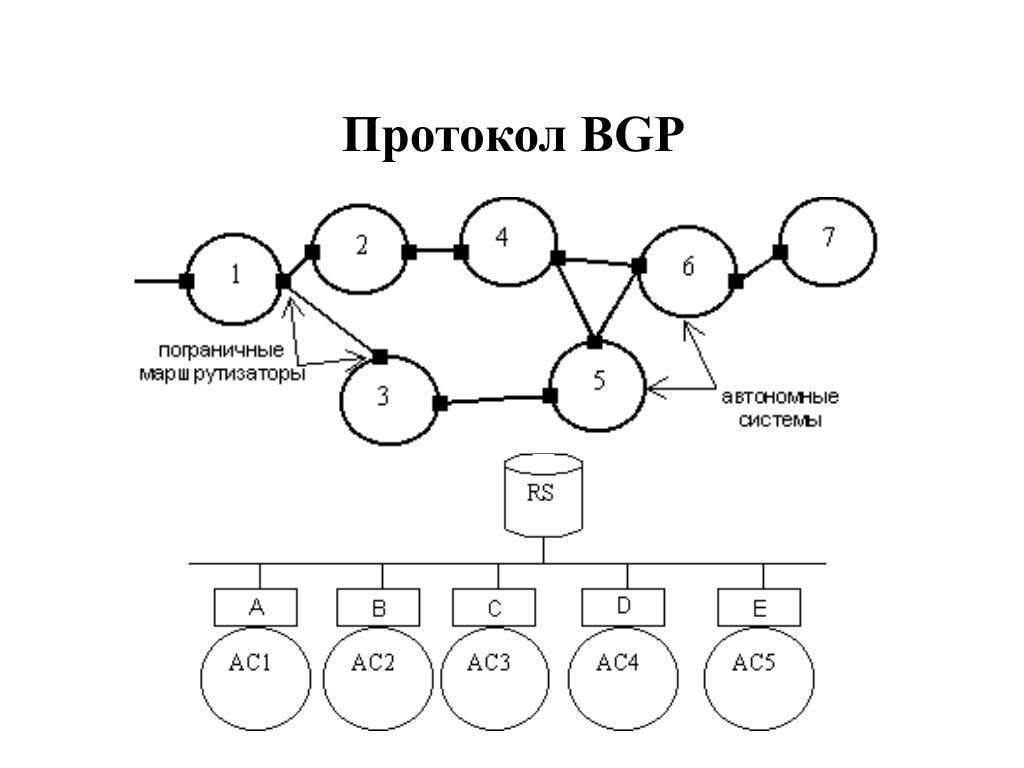

slide29

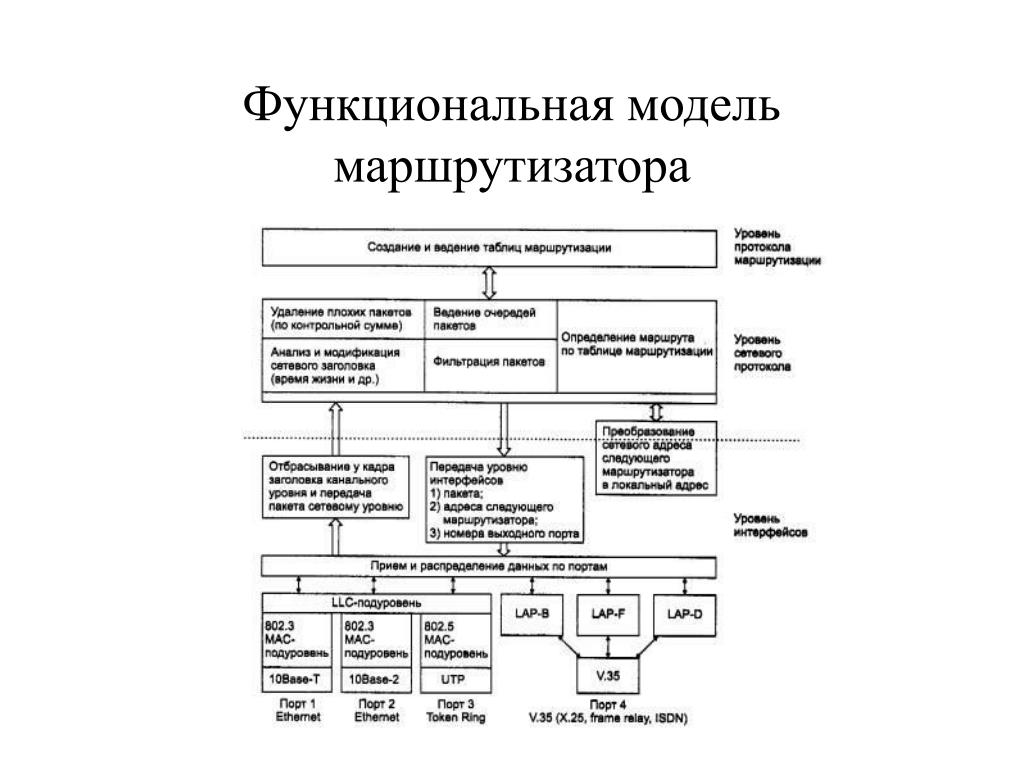

Функциональная модель маршрутизатора
