Sistem Pengkodean

Sistem Pengkodean. Pendahuluan. Data yang disimpan dikomputer pada main memory untuk diproses menjadi sebuah informasi . Sebuah karakter data dismpan dalam main memory menempati posisi 1 byte.

nia
Download Presentation

Sistem Pengkodean

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Sistem Pengkodean

  2. Pendahuluan • Data yang disimpandikomputerpada main memory untukdiprosesmenjadisebuahinformasi. • Sebuahkarakter data dismpandalam main memory menempatiposisi 1 byte. • PadaKomputergenerasipertama, 1 byte terdiridari 4 bit, computer generasikedua 1 Byte terdiridari 6 bit, danpada computer generasisekarang, kebanyakan 1 byte terdiriatas 8 bit atausatukarakter • Suatukarakter data yang disimpandi main memory diwakilidengankombinasidari digit binary.

  3. Beberapa macam kode-kode komputer yang digunakan : • BCD (Binary Coded Decimal) • SBCDIC (Standard Binary Coded Decimal Interchange Code) • EBCDIC (Extented Binary Coded Desimal Interchange Co8de) • ASCII (American Standard Code for Information Interchange)

  4. BCD (Binary Coded Decimal) • kodejenisinisudahtidakdipakailagiolehkomputer-komputergenerasisekarangkarenasudahtidakdapatmewakilihurufatausimbol-simbolkarakterkhusus • Kodeinidisusunkombinasi 4 buah digit biner. • Maksimalterbentuk 2⁴ = 16 kombinasi, tapihanya 10 digunakan. • Hanyadapatmemuatsimbolangkasaja. • Tiapangkadirubahkebiner.

  5. Contoh :1103 BCD = 0001 0001 0000 0011 212 BCD = 0010 0001 0010

  6. SBCDIC (Standard Binary Coded Decimal Interchange Code) • Merupakanpengembangandari BCD. • Kombinasi yang dapatdihasilkan 26 = 64 kombinasikarakteryaitu • 10 Kodeuntuk digit angka • 26 Untukhurufkapita • 28 Untukkarakter-karakterkhusus yang dipilih • Terdiridari 6 bit, posisi bit pada SBCDIC dibagimenjadi 2 zone, yaitu 2 bit pertama (diberinama bit A dan B) disebutdengan alpha bit position dan 4 bit berikutnya (diberinama bit 8, 4, 2 dan 1) disebutdengan numeric bit position.

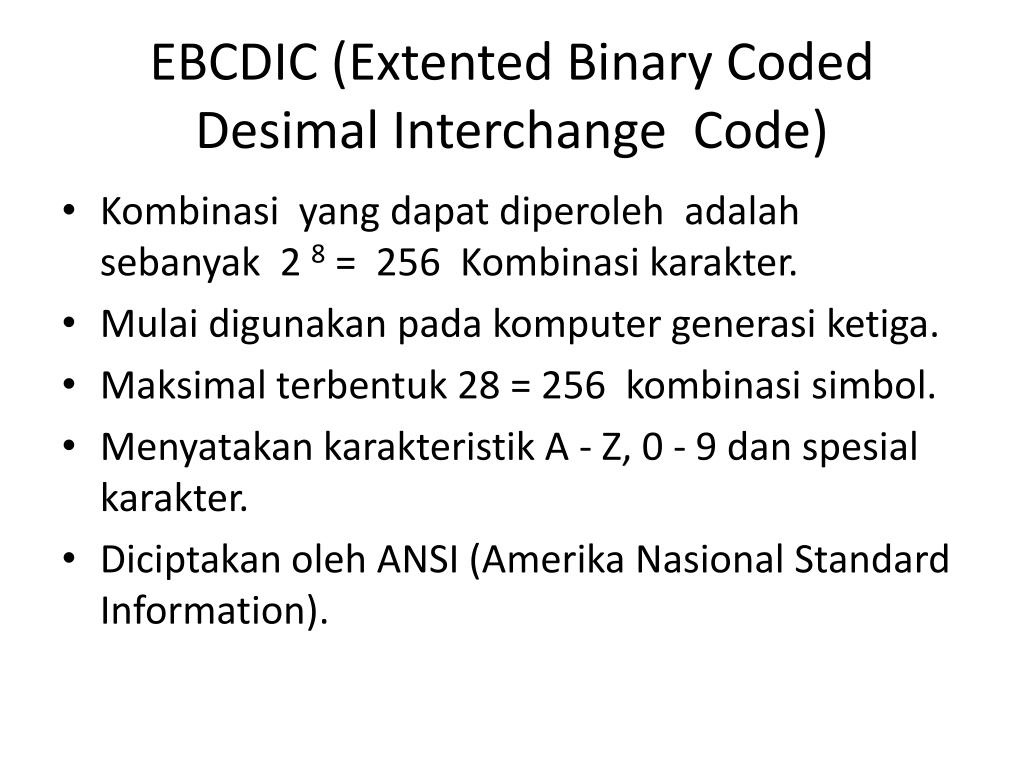

  7. EBCDIC (Extented Binary Coded Desimal Interchange Code) • Kombinasi yang dapatdiperolehadalahsebanyak 2 8 = 256 Kombinasikarakter. • Mulaidigunakanpadakomputergenerasiketiga. • Maksimalterbentuk 28 = 256 kombinasisimbol. • Menyatakankarakteristik A - Z, 0 - 9 danspesialkarakter. • Diciptakanoleh ANSI (AmerikaNasional Standard Information).

  8. ASCII (American Standard Code for Information Interchange) • Kode ASCII (baca “aski”) bertujuan untuk membuat kode biner standar yang dikembangkan oleh ANSI (Amerika Nasional Standard Information). • Kode ASCII ini terdiri atas ASCII-7 bit dan ASCII-8 bit.

  9. ASCII - 7bit • ASCII-7 bit mempunyaikombinasikode 2⁷ = 128 , yaitu : • 26 kodeuntukhurufkapital (upper case) dari A – Z. • 26 kodeuntukhurufkecil (lower case) dari a – z. • 10 digit desimaldari 0 – 9. • 34 karakterkontroluntukinformasi status operasikomputer. • 32 karakterkhusus (special characters)

  10. ASCII-8bit

  11. TUGAS KELOMPOK Diskusikandankerjakansecaraberkelompok, dankumpulkanhariini • Kodekandenganmenggunakanpengkodean BCD dariangka-angkadibawahini: • 1500 • 12345 • 1995 • 2009 • Kodekandenganmenggunakanpengkodean SBCDIC: • PINDAH • JATINANGOR

  12. TUGAS KELOMPOK • Kodekandenganpengkodean EBCDIC, ASCII-7bit, ASCII-8bit : • Belajar • Jatinangor • DipatiUkur • Kuliah • UNPAD
