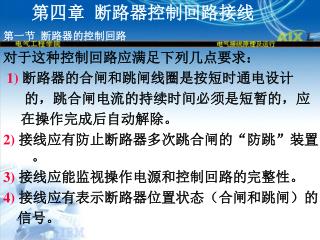

对于这种控制回路应满足下列几点要求： 1) 断路器的合闸和跳闸线圈是按短时通电设计的，跳合闸电流的持续时间必须是短暂的，应在操作完成后自动解除。

对于这种控制回路应满足下列几点要求： 1) 断路器的合闸和跳闸线圈是按短时通电设计的，跳合闸电流的持续时间必须是短暂的，应在操作完成后自动解除。 2)接线应有防止断路器多次跳合闸的“防跳”装置。 3)接线应能监视操作电源和控制回路的完整性。 4)接线应有表示断路器位置状态（合闸和跳闸）的信号。第四章断路器控制回路接线第一节断路器的控制回路

第一节断路器的控制回路 一、断路器的跳合闸回路图4-1 断路器的跳合闸接线

第一节断路器的控制回路 断路器的控制开关采用LW2—W—2，2，40/F6型，这两种开关的触点动作图表如图4-2所示。

合闸操作: 断路器的合闸操作回路由控制开关SA的接点1—3，断路器QF的常闭接点QF1和合闸接触器KMC的线圈组成；合闸线圈回路由合闸接触器KMC的主触头和合闸线圈 Yon组成。断路器在跳闸位置时，其辅助接点QF1闭合，QF2断开。第一节断路器的控制回路

当进行合闸操作时，顺时针扳动控制开关SA的把当进行合闸操作时，顺时针扳动控制开关SA的把手，其接点SA1-3闭合，接通了合闸操作回路： +WC→1FU→SA1-3→QF1→KMC线圈→2FU→-WC 使合闸接触器KMC的线圈通电而动作，KMC的常开触头闭合，接通了合闸线圈回路： +Won→3FU→KMC触头→Yon线圈→KMC触头 →4FU→-Won 第一节断路器的控制回路

跳闸操作: 使断路器的合闸电磁铁动作，通过机械传动机构使断路器合闸，断路器合闸后，其辅助接点QF1、QF2切换： QF1断开，切断了合闸操作回路；QF2闭合，准备了跳闸回路。断路器的跳闸回路由控制开关SA的接点2—4、QF的常开辅助接点QF2和跳闸线圈Yoff组成。第一节断路器的控制回路

当进行跳闸操作时，反时针扳动控制开关SA的把手，当进行跳闸操作时，反时针扳动控制开关SA的把手，其接点SA2-4闭合，接通了闸回路： +WC→1FU→SA2-4→QF2→Yoff线圈→2FU→-WC 使断路器的跳闸电磁铁动作，搭钩脱开而跳闸，与此同时，辅助接点QF1、QF2随之切换，断开跳闸回路，并为合闸回路的操作做好了准备。第一节断路器的控制回路

第一节断路器的控制回路 二、断路器的“防跳”装置 1、断路器的“跳跃” 当操作控制开关SA使断路器合于存在永久性故障的电路时，会产生以下的过程： SA在合闸位置→SA1-3通→断路器合闸→继电保护动作 (SA把手未松开)断路器跳闸←出口继电器KOU接点合这就会使断路器发生多次的“跳-合”，产生“跳跃”现象。

第一节断路器的控制回路 二、断路器的“防跳”装置 2、机械防跳如果继电保护使断路器跳闸，其自由脱扣机构就防止了断路器的重新合闸。缺点：调整困难。

第一节断路器的控制回路 3、利用跳闸线圈的辅助触点防跳注意动作过程

第一节断路器的控制回路 4、利用专用继电器的电气防跳对于线路上的断路器，因跳合闸的机会多并且装有自动重合闸，对防跳的要求要高一些，一般应加装专用继电器的电气防跳装置，其接线如图 4-4所示。

电压自保持线圈 第一节断路器的控制回路跳闸位置继电器电流起动线圈合闸位置继电器

SA在合闸位置→SA1-3通→断路器合闸→继电保护SA在合闸位置→SA1-3通→断路器合闸→继电保护动作→ ① ，②： ① Yoff线圈通电→断路器跳闸 ② KJL（I）线圈通电→继电器KJL动作→ KJL1通→KJL(V)线圈通电→继电器KJL自保持直至 SA1-3断开。 KJL2断→切断KMC线圈回路。接点KJL3的作用是防止KOU接点先于QF2接点复归而烧坏，电阻R的作用是使并接的信号继电器能可靠动作第一节断路器的控制回路

三、断路器控制回路的监视 1. 灯光监视的控制回路接线见图4-3。 2. 音响的监视控制回路接线见图4-4。第一节断路器的控制回路

第一节断路器的控制回路 1. 灯光监视的控制回路接线见图4-3。

第一节断路器的控制回路 2. 音响的监视控制回路接线见图4-4。

四、触点KLJ3作用的分析见P47~48。 1) 对触点KOU起到保护作用; 2) Yoff线圈容易烧毁的原因分析; 3) 对此进行改良方案——改用具有电流自保持线圈的中间继电器（型号DBZ-257）。电路图见图4-4。第一节断路器的控制回路

第一节断路器的控制回路 五、水轮发电机的断路器控制回路图例如下自学：要求看懂合闸、跳闸和控制监视回路工作原理

第一节断路器的控制回路 六、具有闪光的断路器控制回路

第一节断路器的控制回路 HGn 1 2 HRd 3 4 5 6 7 8

第一节断路器的控制回路 1.“跳闸后”位置当控制开关SA在“跳闸后”位置，其接点SA10-11通，且断路器也在跳闸状态时，QF1接点闭合，形成了以下的通路： +WC→1FU→SA10-11 →HGn→1R→QF1→KCM线圈→2FU→-WC 此时，绿灯HGn亮，指示出断路器在跳闸位置，并监视控制电源和合闸操作回路的完整性。

第一节断路器的控制回路 2.“预备合闸”位置 SA把手顺时针转90°在“预备合闸”位置，SA9-10接通，而QF1尚未断开，使闪光母线（+）WFL和控制母线-WC之间形成了电流通路，即：（+）WFL→SA9-10→HGn→1R→QF1→KMC线圈→2FU→-WC 此时，接通了闪光电源，使绿灯HGn闪光，这时可以核对确认所需合闸的断路器。

第一节断路器的控制回路 3.“合闸”位置当SA的手把再顺时针转45°到“合闸”位置时，SA5-8接通，HGn及1R被短接，KMC起动。其通路为： +WC→1FU→SA5-8→QF1→KMC线圈→2FU→-WC KMC的两对带灭弧的常开触点闭合，合闸线圈Yon通电使断路器合闸，其辅助接点QF1断开，QF2闭合。

第一节断路器的控制回路 4.“合闸后”位置松手后，把手自动弹回至垂直位置，即“合闸后”位置时，SA16-13接通，其通路为： +WC→1FU→SA16-13 →HRd→2R→QF2→Yoff线圈→2FU→-WC 此时，红灯HRd亮，指示出断路器已在合闸状态，同时监视着控制电源和跳闸回路的完整性。

第一节断路器的控制回路 5.“预备跳闸”位置 SA把手逆时针转90°在“预备跳闸”位置时，SA13-14接通，其通路为：（+）WFL→SA13-14→HRd→2R→QF2→Yoff线圈→2FU→-WC 此时，接通了闪光电源，红灯HRd闪光，并发出预备跳闸信号。

第一节断路器的控制回路 6.“跳闸”位置将SA把手逆时针转45°到“跳闸”位置时，SA6-7接通，HGn和2R被短接，直流电压加到Yoff线圈上，其通路为： +WC→1FU→SA6-7→QF2→Yoff线圈→2FU→-WC 此时，跳闸线圈Yoff通电使断路器跳闸，辅助接点QF2断开，QF1闭合。松开把手，SA即回到“跳闸后”位置，绿灯HGn亮。

第一节断路器的控制回路 7. 事故跳闸由于继电保护动作，断路器事故跳闸时，SA把手仍在“合闸后”位置，SA9-10接通，其通路为：（+）WFL→SA9-10→HGn→1R→QF1→KMC线圈→2FU→-WC 此时，HGn闪光，表示事故跳闸；若合闸过程中发生自动跳闸，因SA16-13已接通，HRd也会闪光。事故跳闸时，还会发出事故音响信号。其通路为： - WS→QF3→SA17-19→SA1-3→3R→WFA→中央信号装置→+ WS

第一节断路器的控制回路 8. 断路器自动合闸当自动装置动作使断路器自动合闸时，此时SA把手在“跳闸后”位置，SA14-15接通，QF2也是接通的，此时的通路为：（+）WFL→SA14-15→HRd→2R→QF2→Yoff线圈→2FU→-WC 这时HRd闪光，发出自动合闸信号。将SA把手旋转到“合闸后”位置，SA14-15断开，闪光即解除。

第二节隔离开关的控制回路 隔离开关控制电路的构成原则：共有四小点详细见P54。根据其工作原理分为： 1）合闸控制 2）跳闸控制 3）隔离开关的位置指示 (本小节内容为自学)

对于这种控制回路应满足下列几点要求： 1) 断路器的合闸和跳闸线圈是按短时通电设计 的，跳合闸电流的持续时间必须是短暂的，应 在操作完成后自动解除。
