Ống gió mềm có bảo ôn bông Polyester

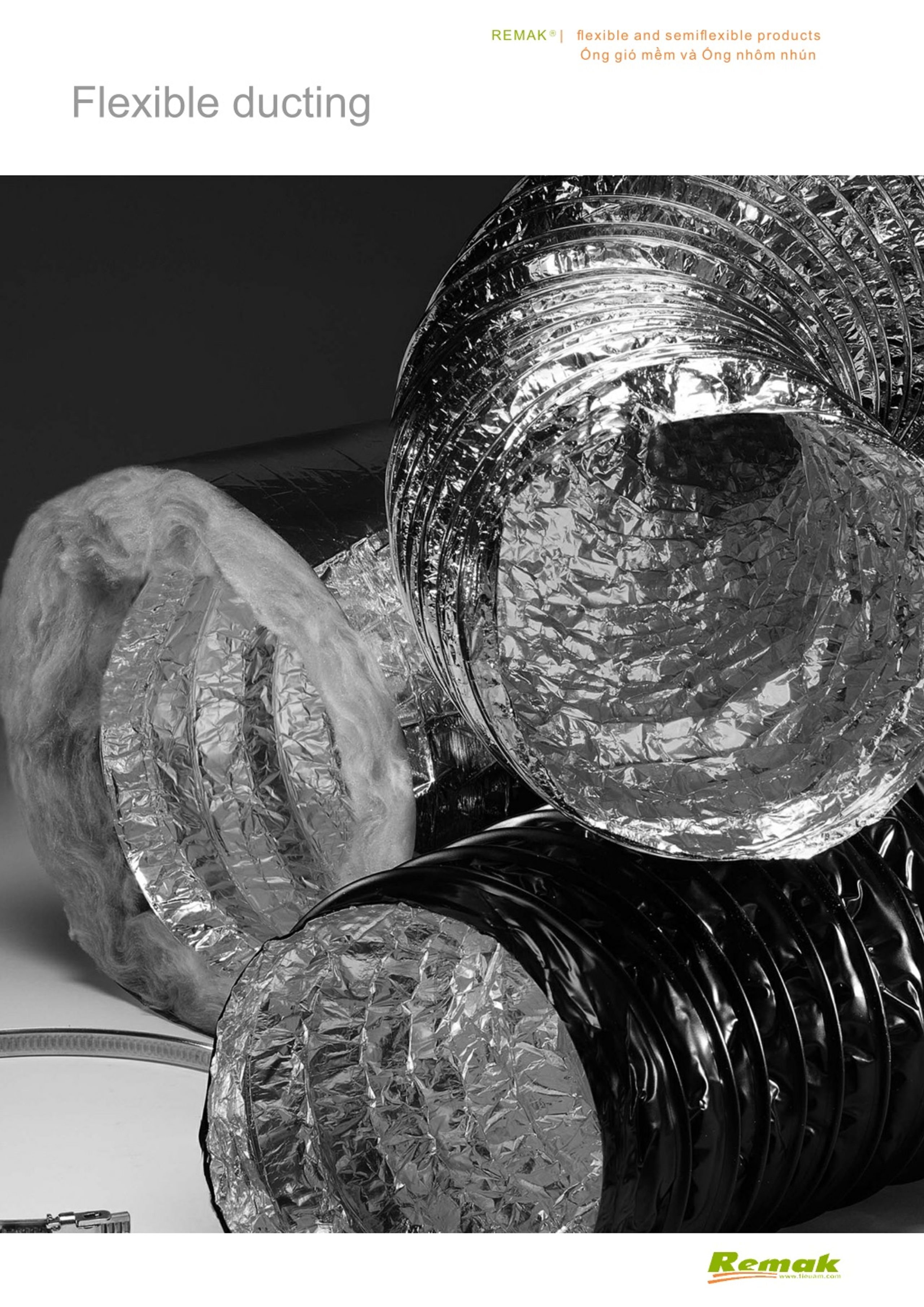

1. REMAK | exible and semiexible products Ống gió mềm và Ống nhôm nhún Flexible ducting

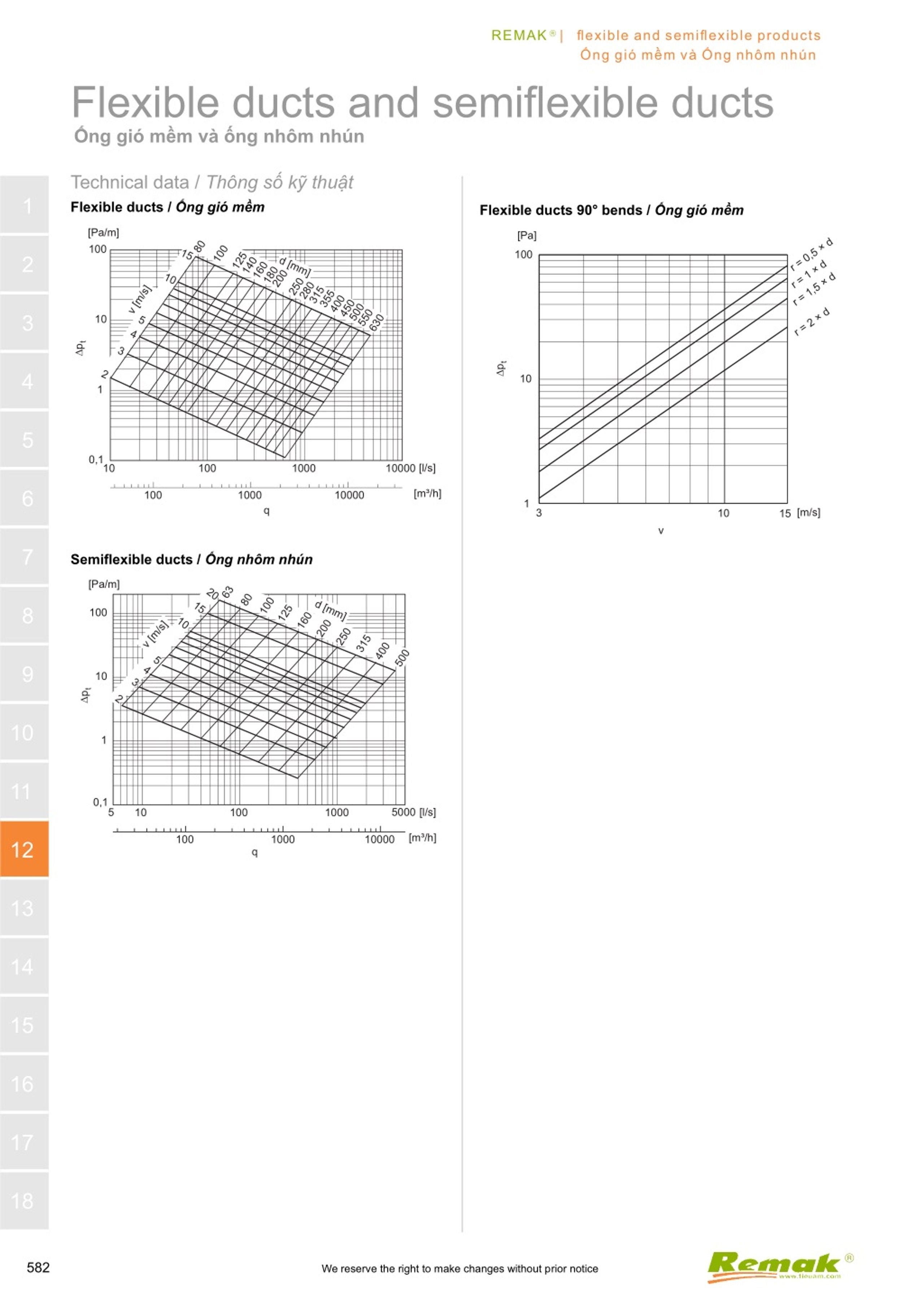

2. REMAK | exible and semiexible products Ống gió mềm và Ống nhôm nhún Flexible ducts and semiexible ducts Ống gió mềm và ống nhôm nhún Technical data / Thông số kỹ thuật Flexible ducts / Ống gió mềm 1 Flexible ducts 90° bends / Ống gió mềm [Pa/m] [Pa] r = 0,5 × d r = 1,5 × d r = 2 × d 80 100 100 15 100 125 2 d [mm] 140 r = 1 × d 160 180 200 10 250 280 v [m/s] 315 355 400 450 500 550 3 630 10 5 4 ∆pt 3 ∆pt 2 4 10 1 5 0,1 [l/s] 10 100 1000 10000 6 [m³/h] 100 1000 10000 1 q [m/s] 3 10 15 v 7 Semiexible ducts / Ống nhôm nhún [Pa/m] 63 20 80 100 d [mm] 15 8 125 100 160 10 200 v [m/s] 250 315 400 500 5 9 4 10 3 ∆pt 2 10 1 11 0,1 5000 [l/s] 5 10 100 1000 [m³/h] 100 1000 10000 12 q 13 14 15 16 17 18 582 We reserve the right to make changes without prior notice

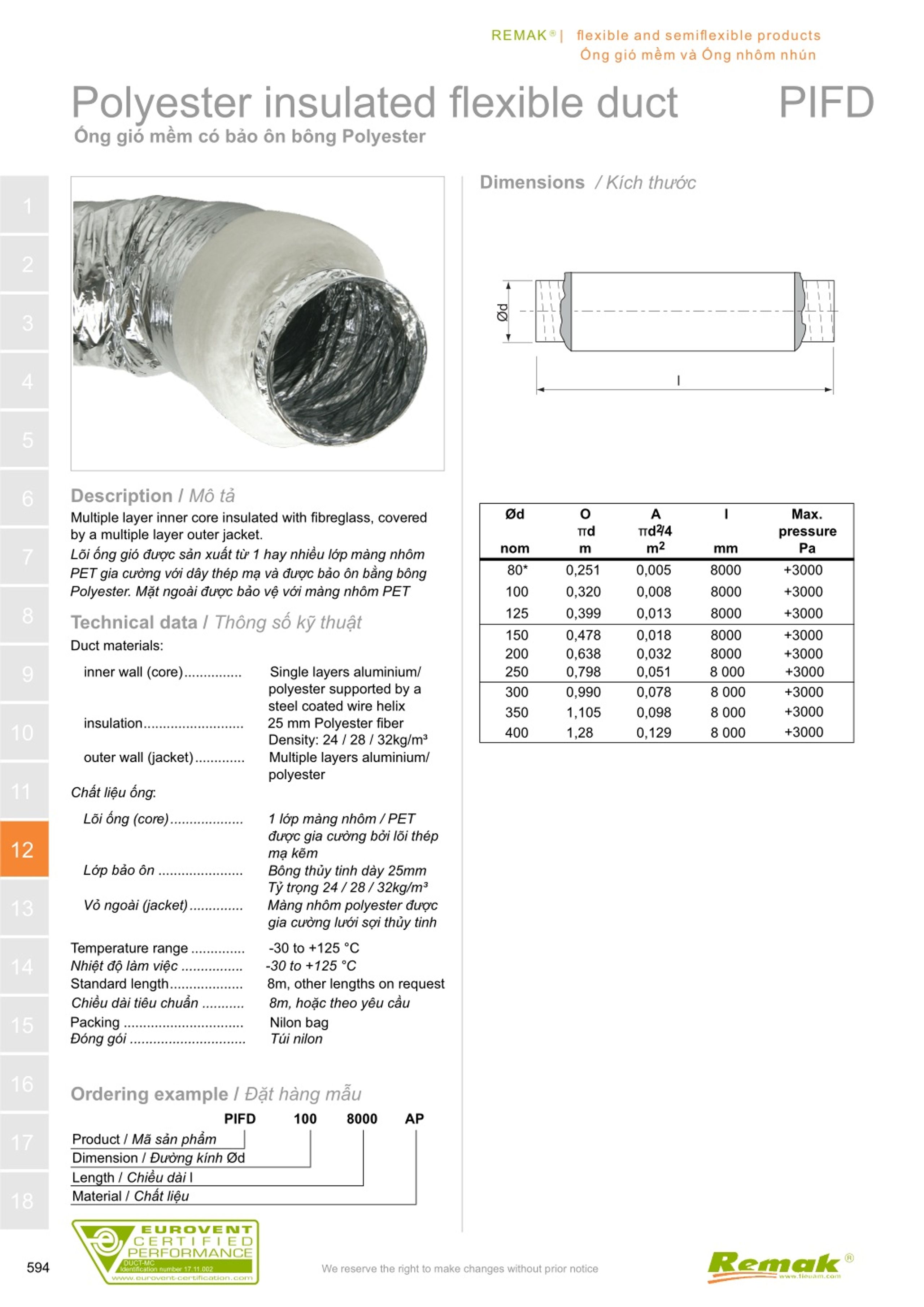

3. REMAK | exible and semiexible products Ống gió mềm và Ống nhôm nhún Polyester insulated exible duct Ống gió mềm có bảo ôn bông Polyester PIFD Dimensions / Kích thước 1 2 Ød 3 4 l 5 Description / Mô tả 6 Ød O πd m A l Max. pressure Pa +3000 +3000 +3000 +3000 +3000 +3000 +3000 +3000 +3000 Multiple layer inner core insulated with breglass, covered by a multiple layer outer jacket. Lõi ống gió được sản xuất từ 1 hay nhiều lớp màng nhôm PET gia cường với dây thép mạ và được bảo ôn bằng bông Polyester. Mặt ngoài được bảo vệ với màng nhôm PET Technical data / Thông số kỹ thuật 2 2 πd /4 m 0,005 0,008 0,013 0,018 0,032 0,051 0,078 nom 80* 100 125 150 200 250 300 mm 8000 8000 8000 8000 8000 8 000 8 000 7 0,251 0,320 0,399 0,478 0,638 0,798 0,990 8 Duct materials: 9 inner wall (core)............... Single layers aluminium/ polyester supported by a steel coated wire helix 25 mm Polyester ber Density: 24 / 28 / 32kg/m³ 350 400 1,105 1,28 0,098 0,129 8 000 8 000 insulation.......................... 10 outer wall (jacket)............. Multiple layers aluminium/ polyester 11 Chất liệu ống: Lõi ống (core)................... 1 lớp màng nhôm / PET được gia cường bởi lõi thép mạ kẽm Bông thủy tinh dày 25mm Tỷ trọng 24 / 28 / 32kg/m³ 12 Lớp bảo ôn ...................... 13 Vỏ ngoài (jacket).............. Màng nhôm polyester được gia cường lưới sợi thủy tinh Temperature range.............. Nhiệt độ làm việc ................ -30 to +125 °C -30 to +125 °C 14 Standard length................... Chiều dài tiêu chuẩn ........... 8m, other lengths on request 8m, hoặc theo yêu cầu Nilon bag Túi nilon 15 Packing ............................... Đóng gói .............................. 16 O rdering example / Đặt hàng mẫu PIFD 100 8000 AP 17 Product / Mã sản phẩm Dimension / Đường kính Ød Length / Chiều dài l Material / Chất liệu 18 594 DUCT-MC Identication number 17.11.002 We reserve the right to make changes without prior notice

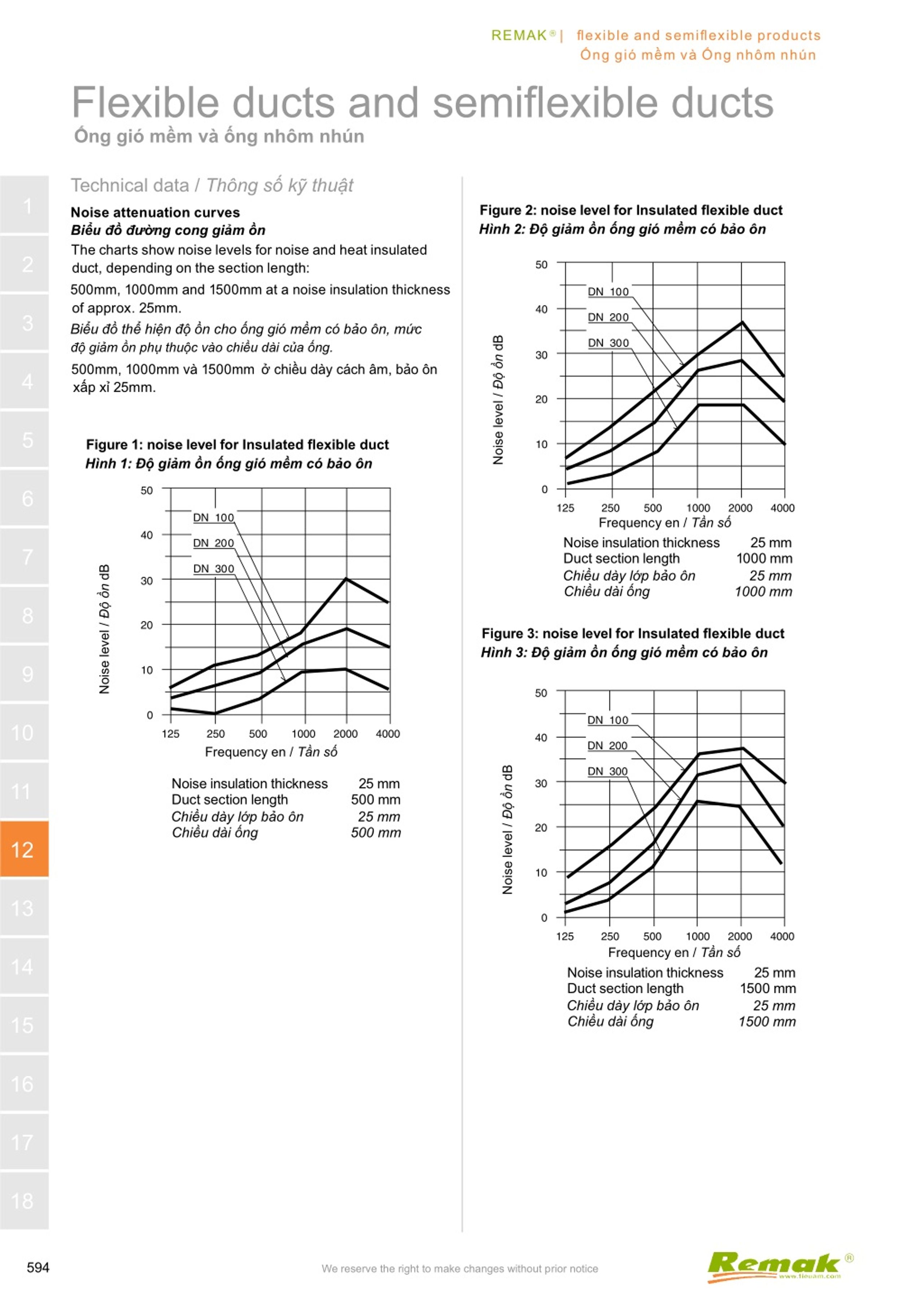

4. REMAK | exible and semiexible products Ống gió mềm và Ống nhôm nhún Flexible ducts and semiexible ducts Ống gió mềm và ống nhôm nhún Technical data / Thông số kỹ thuật 1 Figure 2: noise level for Insulated exible duct Hình 2: Độ giảm ồn ống gió mềm có bảo ôn Noise attenuation curves Biểu đồ đường cong giảm ồn The charts show noise levels for noise and heat insulated duct, depending on the section length: 2 500mm, 1000mm and 1500mm at a noise insulation thickness of approx. 25mm. Biểu đồ thể hiện độ ồn cho ống gió mềm có bảo ôn, mức độ giảm ồn phụ thuộc vào chiều dài của ống. 3 Noise level / Độ ồn dB 500mm, 1000mm và 1500mm ở chiều dày cách âm, bảo ôn xấp xỉ 25mm. 4 5 Figure 1: noise level for Insulated exible duct Hình 1: Độ giảm ồn ống gió mềm có bảo ôn 6 Frequency en / Tần số Noise insulation thickness Duct section length Chiều dày lớp bảo ôn Chiều dài ống 25 mm 1000 mm 25 mm 1000 mm 7 Noise level / Độ ồn dB 8 Figure 3: noise level for Insulated exible duct Hình 3: Độ giảm ồn ống gió mềm có bảo ôn 9 10 Frequency en / Tần số Noise level / Độ ồn dB Noise insulation thickness Duct section length Chiều dày lớp bảo ôn Chiều dài ống 25 mm 500 mm 25 mm 500 mm 11 12 13 Frequency en / Tần số Noise insulation thickness Duct section length Chiều dày lớp bảo ôn Chiều dài ống 14 25 mm 1500 mm 25 mm 1500 mm 15 16 17 18 594 We reserve the right to make changes without prior notice

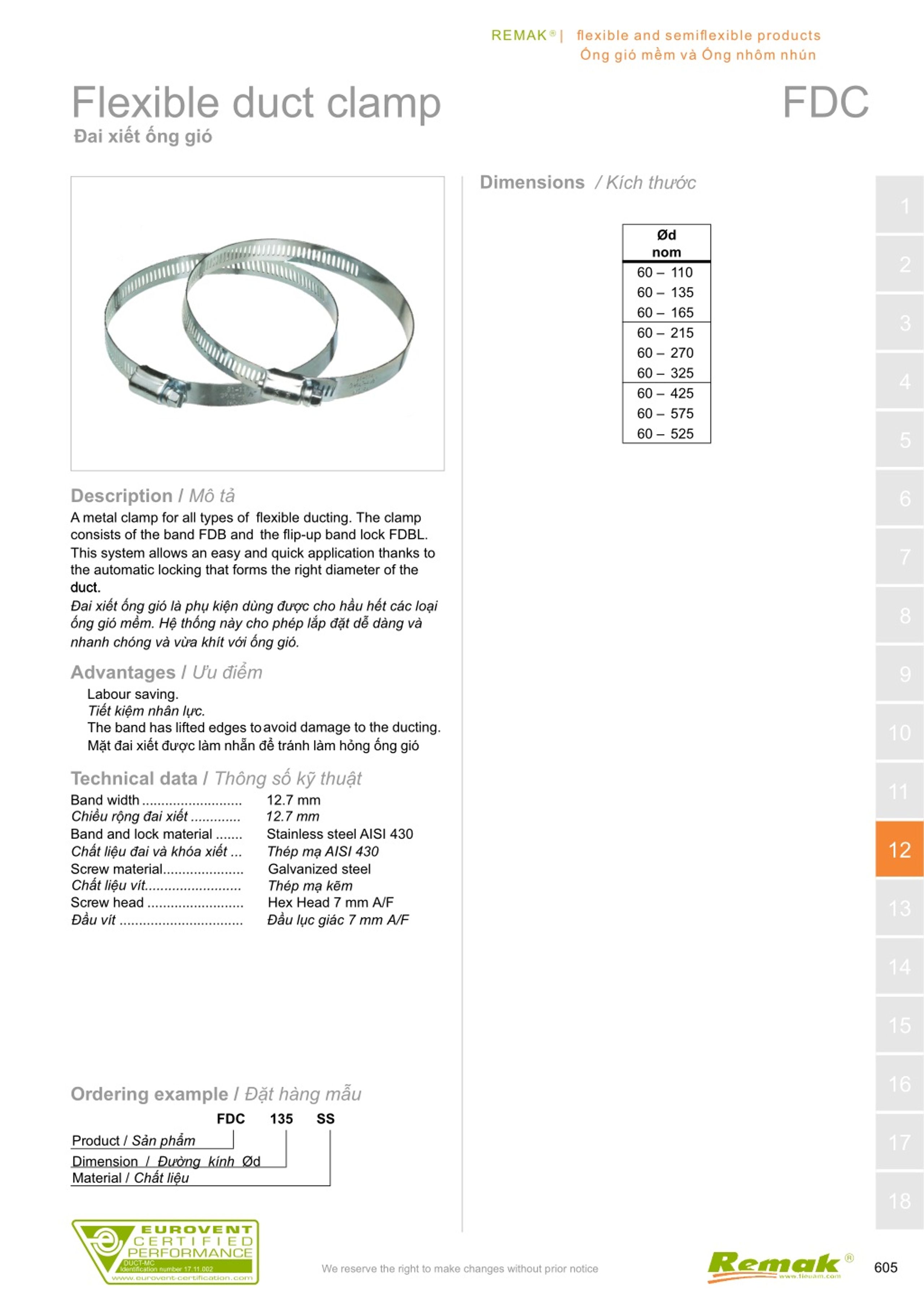

5. REMAK | exible and semiexible products Ống gió mềm và Ống nhôm nhún Flexible duct clamp Đai xiết ống gió FDC Dimensions / Kích thước 1 Ød nom 2 60 – 110 60 – 135 60 – 165 60 – 215 60 – 270 60 – 325 60 – 425 60 – 575 60 – 525 3 4 5 Description / Mô tả 6 A metal clamp for all types of exible ducting. The clamp consists of the band FDB and the ip-up band lock FDBL. This system allows an easy and quick application thanks to the automatic locking that forms the right diameter of the duct. Đai xiết ống gió là phụ kiện dùng được cho hầu hết các loại ống gió mềm. Hệ thống này cho phép lắp đặt dễ dàng và nhanh chóng và vừa khít với ống gió. 7 duct. 8 Advantages / Ưu điểm ? Labour saving. ? Tiết kiệm nhân lực. 9 The band has lifted edges to avoid damage to the ducting. Mặt đai xiết được làm nhẵn để tránh làm hỏng ống gió ? 10 ? Technical data / Thông số kỹ thuật Band width.......................... Chiều rộng đai xiết ............. 11 12.7 mm 12.7 mm Band and lock material ....... Chất liệu đai và khóa xiết ... Stainless steel AISI 430 Thép mạ AISI 430 12 Screw material..................... Chất liệu vít......................... Galvanized steel Thép mạ kẽm Screw head ......................... Đầu vít ................................ Hex Head 7 mm A/F Đầu lục giác 7 mm A/F 13 14 15 16 O rdering example / Đặt hàng mẫu FDC 135 SS 17 Product / Sản phẩm Dimension / Đường kính Ød Material / Chất liệu 18 605 DUCT-MC Identication number 17.11.002 We reserve the right to make changes without prior notice
