1 / 17

新法制备钨镍铁复合粉 的工业性试验

新法制备钨镍铁复合粉 的工业性试验. 2006年9月. 前 言. 钨镍铁复合粉生产常用工艺 : 1, 钨、镍和铁的单质金属粉末经球磨制得金属复合粉; 2, 钨粉、羰基铁、羰基镍经高能球磨或通过流态化 制备 W-Ni-Fe 金属复合粉; 3, 水溶性钨盐,镍盐,铁盐混合经雾化干燥、球磨、 煅烧、还原得到; 4, 溶胶-凝胶法, 流化床化学气相沉积或借助化学镀等 方法直接制备包覆性颗粒粉末,形成结构均匀的颗粒 状复合物。. 钨镍铁复合粉制备新法 基本试验流程简介:

newman
Download Presentation

新法制备钨镍铁复合粉 的工业性试验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 新法制备钨镍铁复合粉的工业性试验 2006年9月

  2. 前 言 • 钨镍铁复合粉生产常用工艺 : • 1, 钨、镍和铁的单质金属粉末经球磨制得金属复合粉; • 2, 钨粉、羰基铁、羰基镍经高能球磨或通过流态化 • 制备W-Ni-Fe金属复合粉; • 3, 水溶性钨盐,镍盐,铁盐混合经雾化干燥、球磨、 • 煅烧、还原得到; • 4, 溶胶-凝胶法, 流化床化学气相沉积或借助化学镀等 • 方法直接制备包覆性颗粒粉末,形成结构均匀的颗粒 • 状复合物。

  3. 钨镍铁复合粉制备新法 • 基本试验流程简介: • 水溶性钨盐,镍盐,铁盐经化学反应实现共沉淀→制备W-Ni-Fe复合盐→经煅烧氧化→制备W-Ni-Fe复合氧化物→经氢还原得到W-Ni-Fe(金属)复合粉。

  4. 1 试验结果与分析 复合粉与前驱物的物理性能: 表1 复合粉与前驱物的SEM: 图1, 图2 复合粉的TEM: 图3 结果分析1:粒度与团聚 复合粉的EDXS面分布图: 图4 复合粉与前驱物的XRD: 图5, 图6 结果分析2: 物相组成与元素分布均匀性

  5. 表1 . 复合粉及前驱物的物理性能

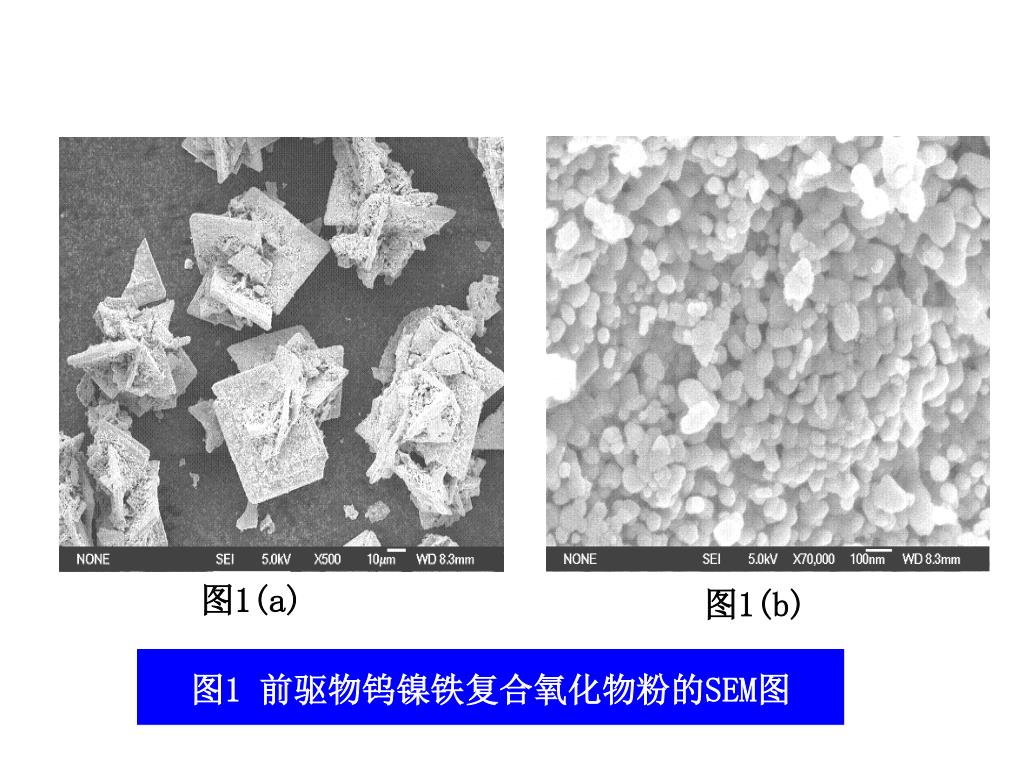

  6. 图1(a) 图1(b) 图1前驱物钨镍铁复合氧化物粉的SEM图

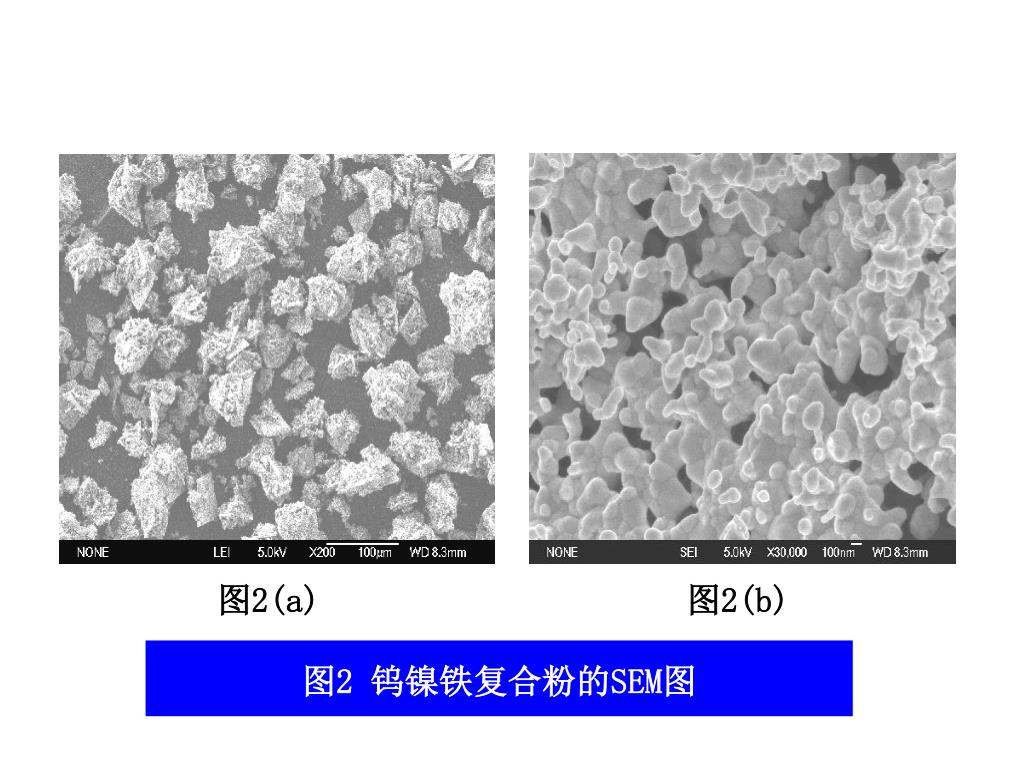

  7. 图2(a) 图2(b) 图2钨镍铁复合粉的SEM图

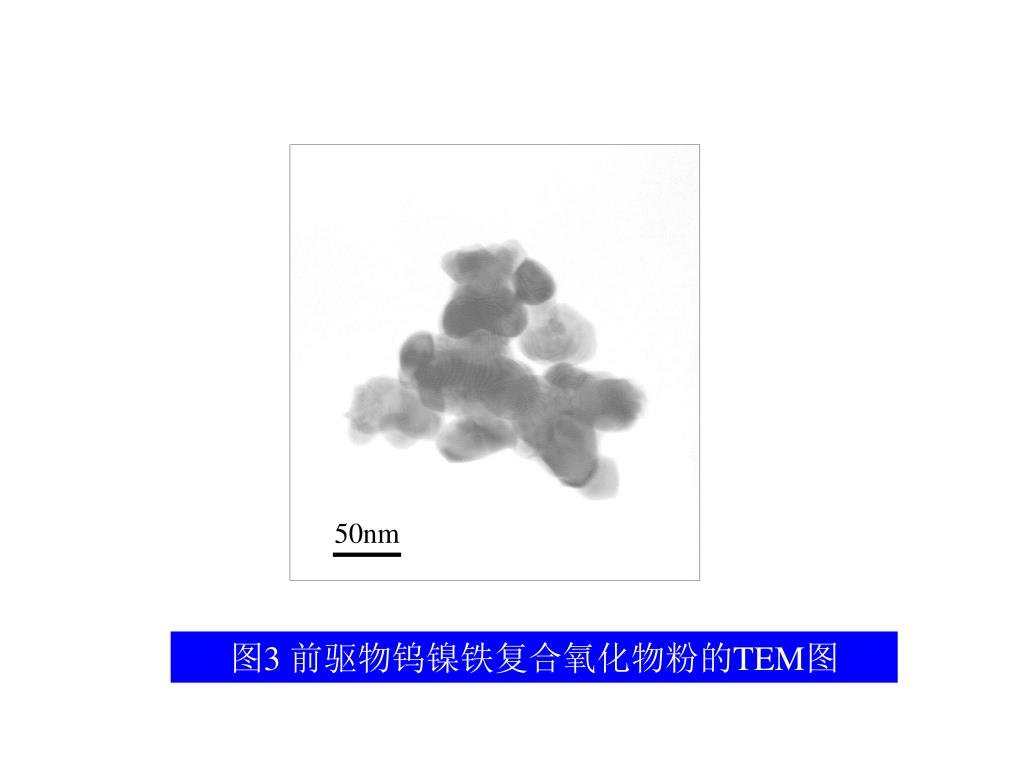

  8. 50nm 图3 前驱物钨镍铁复合氧化物粉的TEM图

  9. 试验结果分析1 1. 从表1测算钨镍铁复合氧化物粉的BET-d 为110nm,从图3看其粒径小于50nm, 从XRD 测算复合氧化物粉为36nm; 从表1测算复合粉的BET-d为234nm; 2. 由图1(b)可看出复合氧化物粉颗粒粒径约100nm,而图2(b)可得复合粉颗粒粒径大于200nm,结合图1(a)和图2(a)看出颗粒松散; 分析看出过程中颗粒粒径和形貌发生了变化,复合粉团聚性低。

  10. 图4 钨镍铁复合粉压坯的SEM和EDXS面分布图

  11. 图5 钨镍铁复合氧化物粉的XRD图谱 + + + WO3 * (Ni,Fe)WO4 + * 2θ

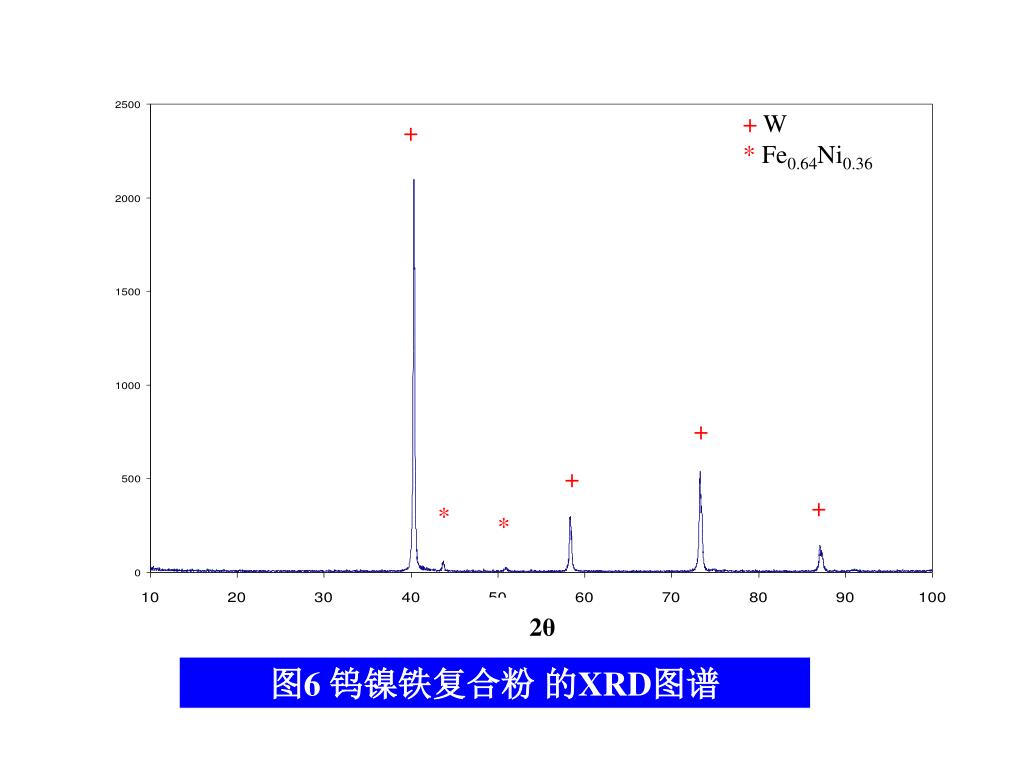

  12. + W * Fe0.64Ni0.36 + + + + * * 2θ 2θ 图6 钨镍铁复合粉 的XRD图谱

  13. 试验结果分析2 1.从图4的WLa1,FeKa1,NiKa1图中可看出: 亮点的分布情况分别标明了W, Ni, Fe的 分布状态,表明三元素是高度均匀分布的; 2. 从图6看出: 立方晶体的W和立方晶体的Fe0.64Ni0.36被检出, 说明了复合粉的基本 物相组成, 亦即复合氧化物被还原; 3. 从图5看出:前驱物复合氧化物粉的物相 组成是多元的, 但可检测WO3和NiWO4与FeWO4共熔体的存在。

  14. 2 结论与讨论 2.1 结论 新的突破 2.2 讨论 新法制备的复合粉的适用性

  15. 2.1 结 论 1. 以自主创新的工艺经工业性试产, 成功制备 出高均质的W-Ni-Fe复合粉; 2. 本法可制备纳米, 超细, 亚微米, 组分不同比 例的钨镍铁复合粉, 其团聚性低; 3. 所用药剂循环使用, 未增加新的环境污染; 4. 本法制备的复合粉不必经高能球磨就可烧 制合金, 也可极大地简化后处理, 具有极强 的市场竞争力, 是钨镍铁复合粉制备的新的 突破。

  16. 2.2 讨 论 新法制备的钨镍铁复合粉在烧制合金时的可适用性: 目前正在与国内外著名大学,研究院所, 企业针对试产品进行互动式的可适用性研究和工艺优化,已获初步结果。

  17. 3 后 记 1.本工业性试验由上海伟良钨业集团公 司与武汉工程大学合作, 采用该大学 余世鑫教授研究的制备钨镍铁复合粉 新工艺 ; 2. 该创新研发项目得到中国钨协负责人 和有关院士的重视,指导和帮助。 谢 谢

More Related
