  1. 暨南大学成教大楼多媒体教室操作规程 后勤集团物业管理中心联系电话：85220296

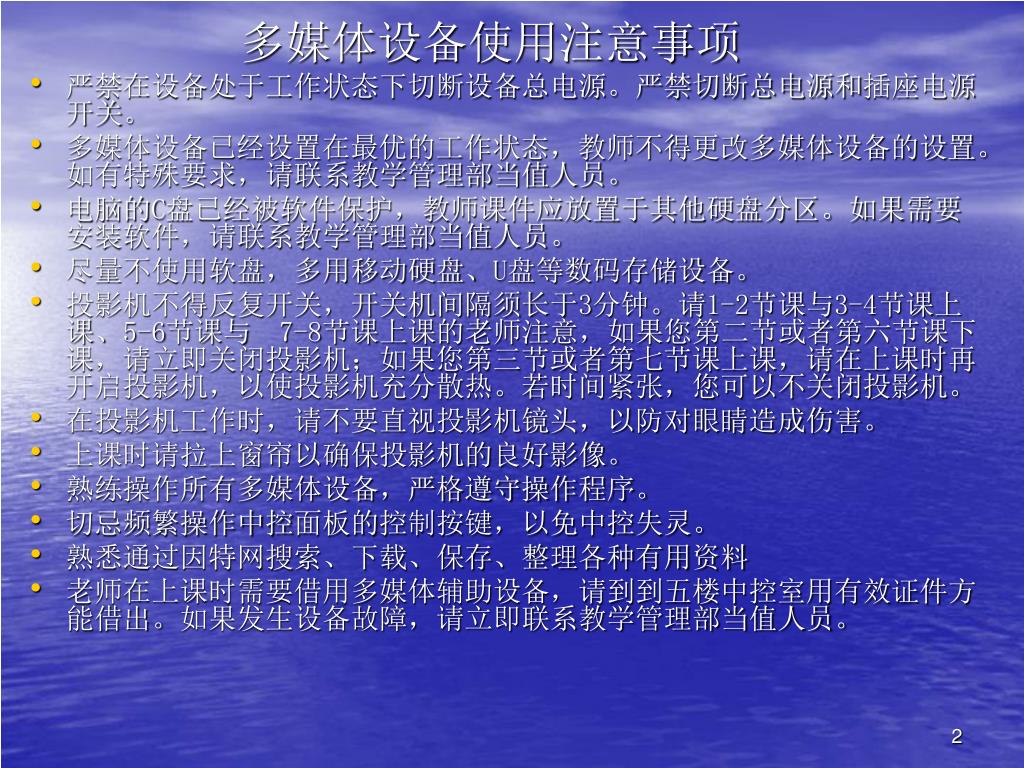

  2. 多媒体设备使用注意事项 • 严禁在设备处于工作状态下切断设备总电源。严禁切断总电源和插座电源开关。 • 多媒体设备已经设置在最优的工作状态，教师不得更改多媒体设备的设置。如有特殊要求，请联系教学管理部当值人员。 • 电脑的C盘已经被软件保护，教师课件应放置于其他硬盘分区。如果需要安装软件，请联系教学管理部当值人员。 • 尽量不使用软盘，多用移动硬盘、U盘等数码存储设备。 • 投影机不得反复开关，开关机间隔须长于3分钟。请1-2节课与3-4节课上课、5-6节课与　7-8节课上课的老师注意，如果您第二节或者第六节课下课，请立即关闭投影机；如果您第三节或者第七节课上课，请在上课时再开启投影机，以使投影机充分散热。若时间紧张，您可以不关闭投影机。 • 在投影机工作时，请不要直视投影机镜头，以防对眼睛造成伤害。 • 上课时请拉上窗帘以确保投影机的良好影像。 • 熟练操作所有多媒体设备，严格遵守操作程序。 • 切忌频繁操作中控面板的控制按键，以免中控失灵。 • 熟悉通过因特网搜索、下载、保存、整理各种有用资料 • 老师在上课时需要借用多媒体辅助设备，请到到五楼中控室用有效证件方能借出。如果发生设备故障，请立即联系教学管理部当值人员。

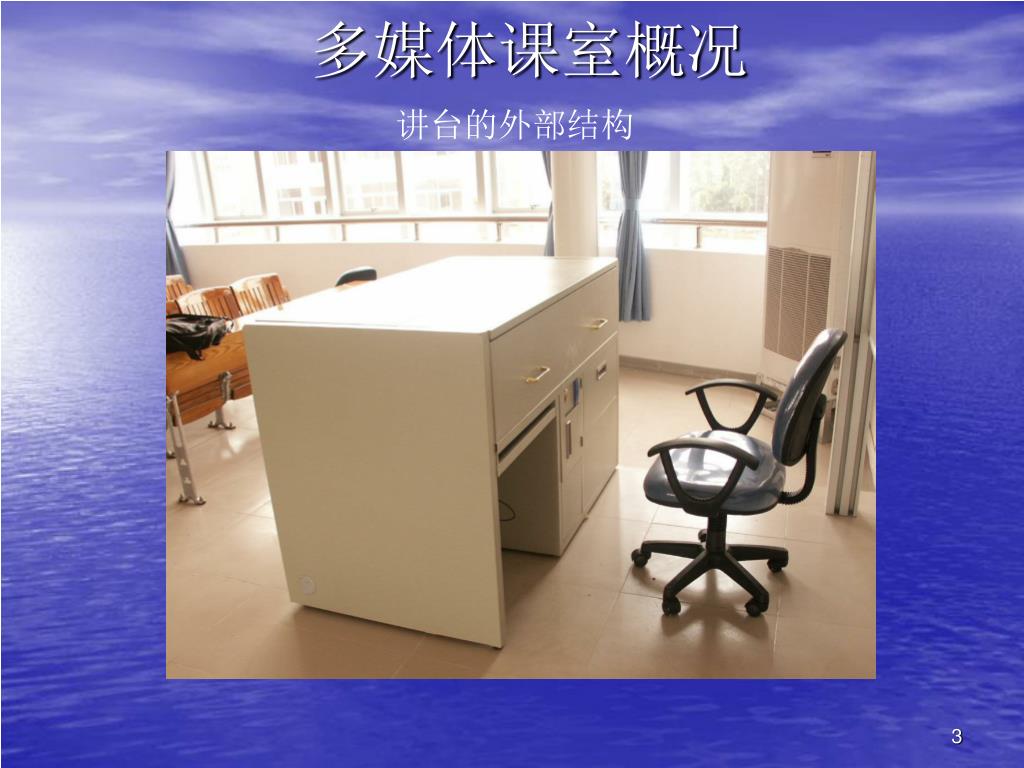

  3. 多媒体课室概况 讲台的外部结构

  4. 讲台的内结构（1）

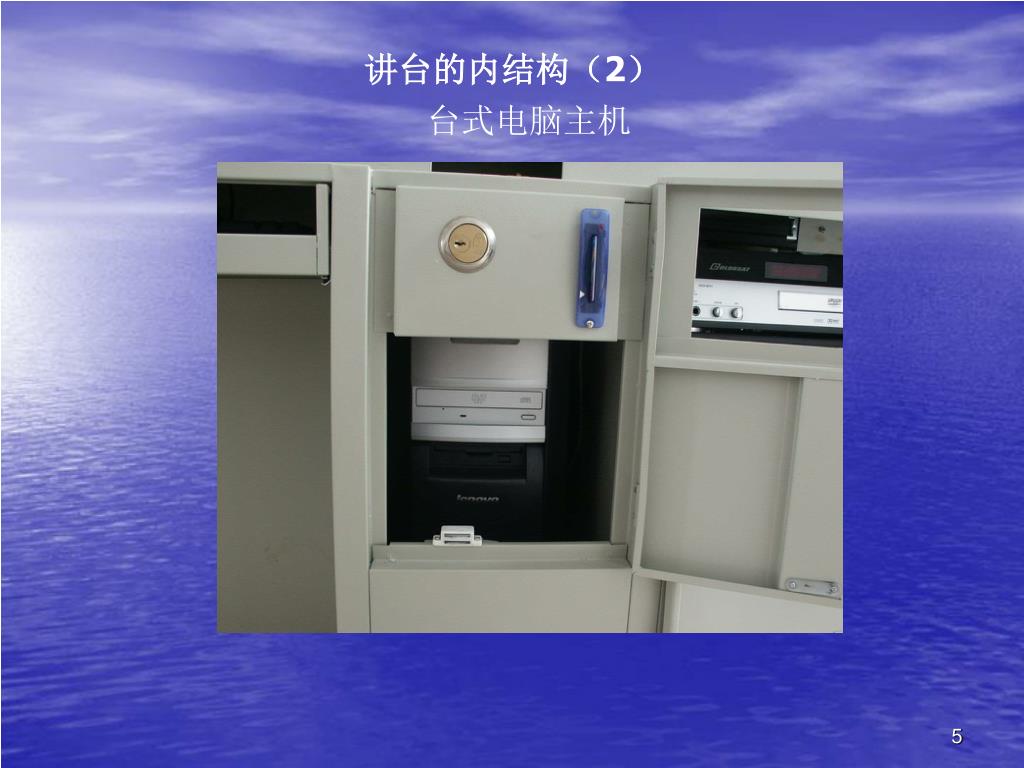

  5. 讲台的内结构（2） 台式电脑主机

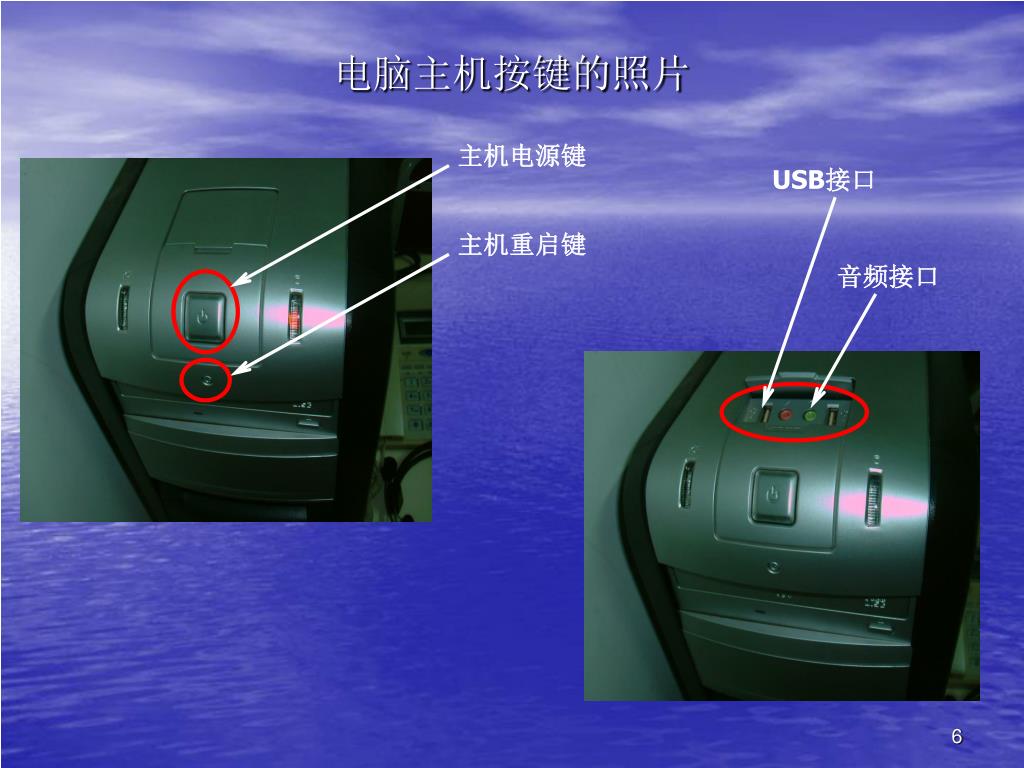

  6. 电脑主机按键的照片 主机电源键 USB接口 主机重启键 音频接口

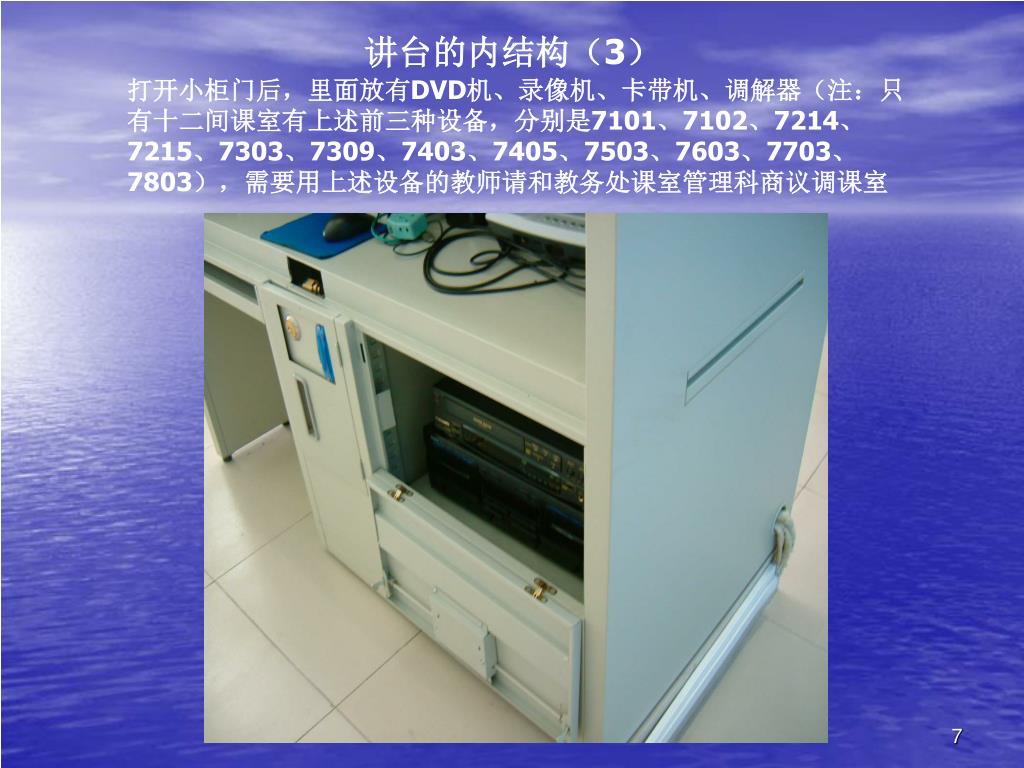

  7. 讲台的内结构（3） 打开小柜门后，里面放有DVD机、录像机、卡带机、调解器（注：只有十二间课室有上述前三种设备，分别是7101、7102、7214、7215、7303、7309、7403、7405、7503、7603、7703、7803），需要用上述设备的教师请和教务处课室管理科商议调课室

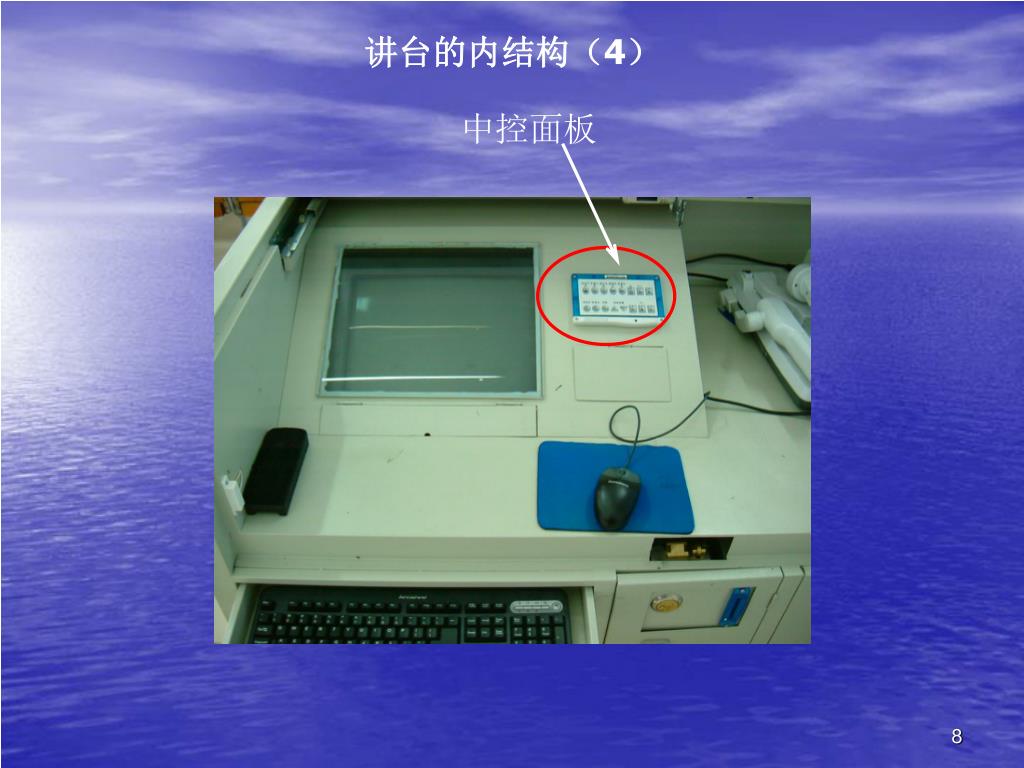

  8. 讲台的内结构（4） 中控面板

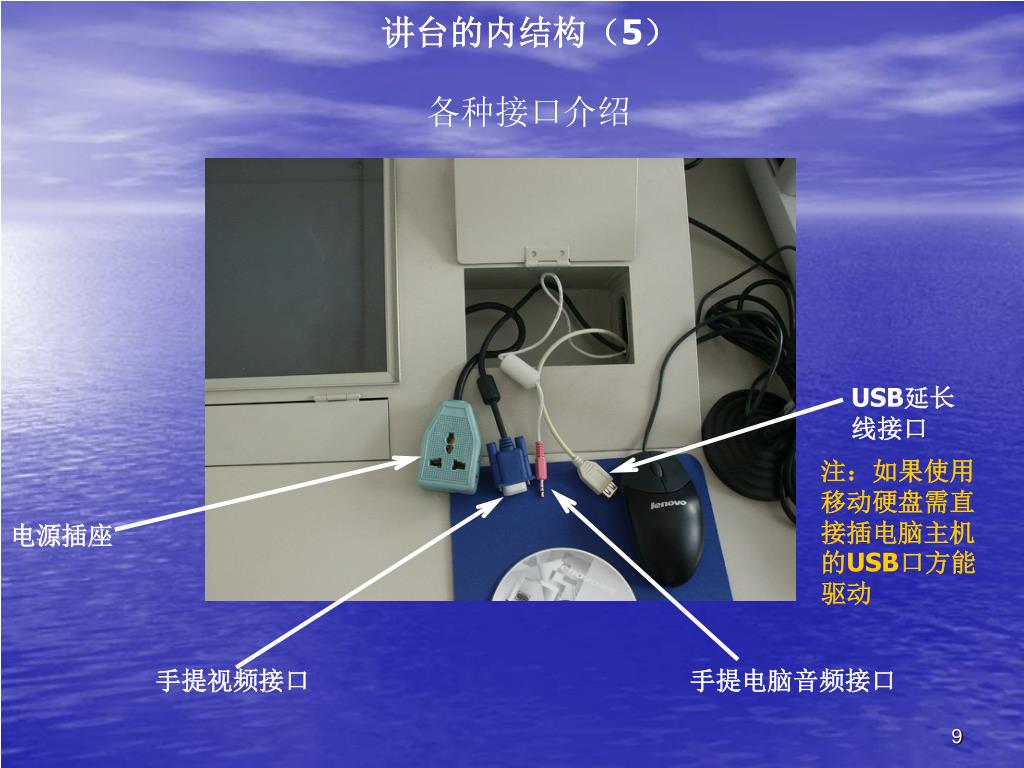

  9. 讲台的内结构（5） 各种接口介绍 USB延长线接口 注：如果使用移动硬盘需直接插电脑主机的USB口方能驱动 电源插座 手提视频接口 手提电脑音频接口

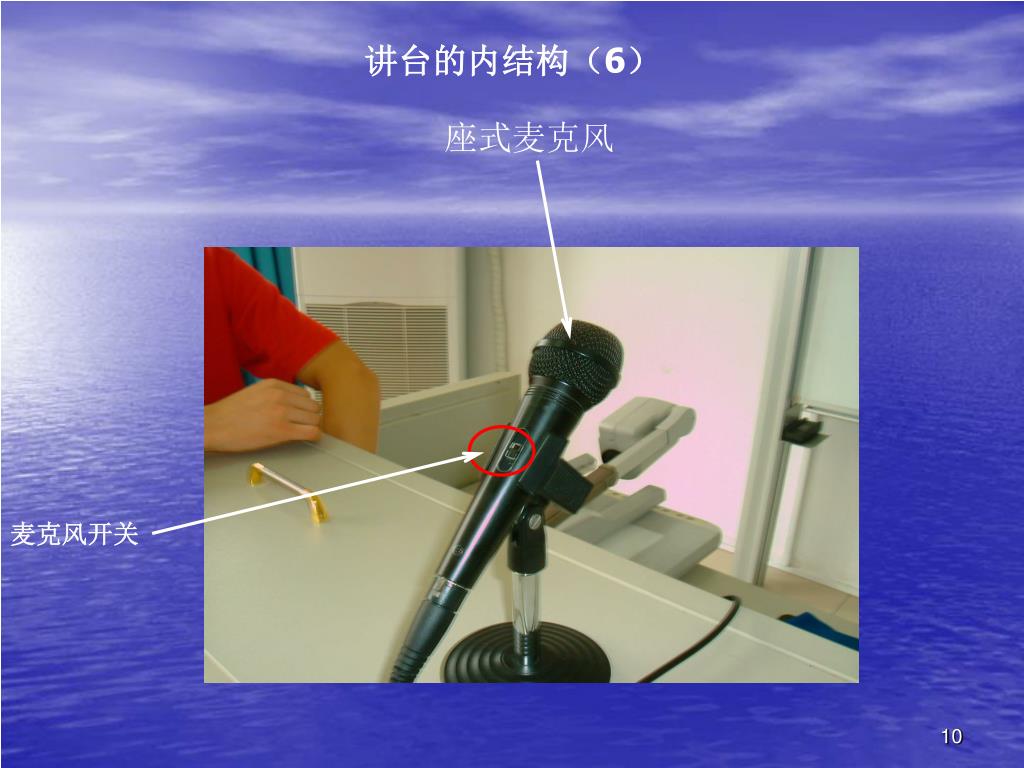

  10. 讲台的内结构（6） 座式麦克风 麦克风开关

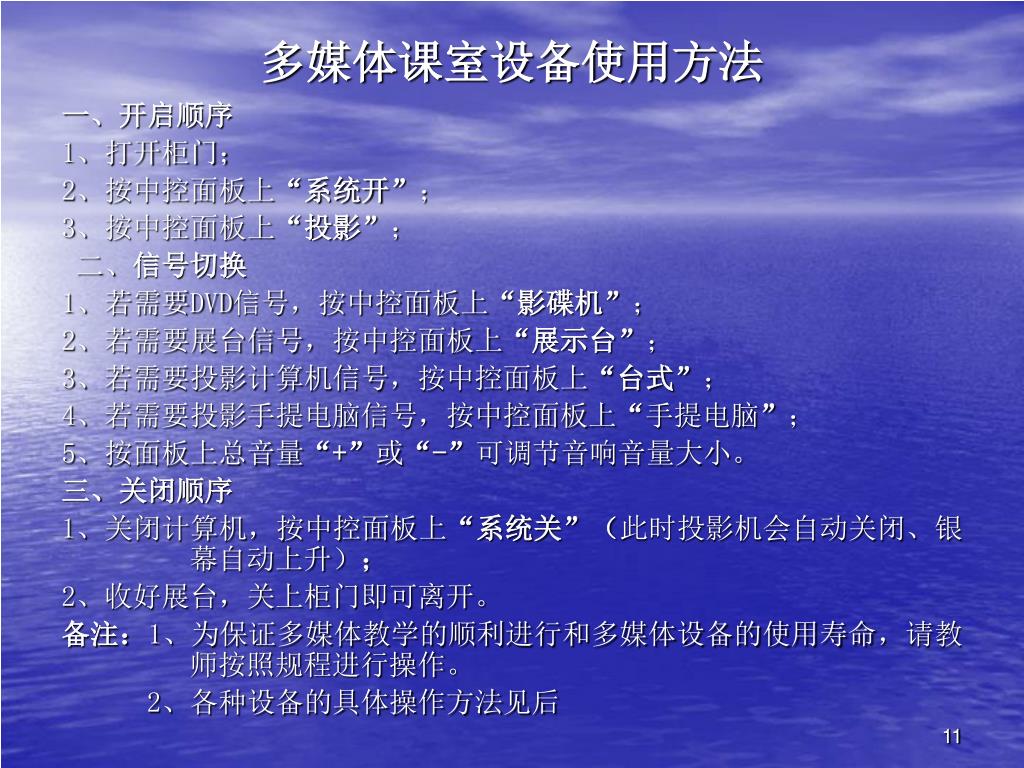

  11. 多媒体课室设备使用方法 一、开启顺序 1、打开柜门； 2、按中控面板上“系统开”； 3、按中控面板上“投影”； 二、信号切换 1、若需要DVD信号，按中控面板上“影碟机”； 2、若需要展台信号，按中控面板上“展示台”； 3、若需要投影计算机信号，按中控面板上“台式”； 4、若需要投影手提电脑信号，按中控面板上“手提电脑”； 5、按面板上总音量“+”或“-”可调节音响音量大小。 三、关闭顺序 1、关闭计算机，按中控面板上“系统关”（此时投影机会自动关闭、银幕自动上升）； 2、收好展台，关上柜门即可离开。 备注：1、为保证多媒体教学的顺利进行和多媒体设备的使用寿命，请教师按照规程进行操作。 2、各种设备的具体操作方法见后

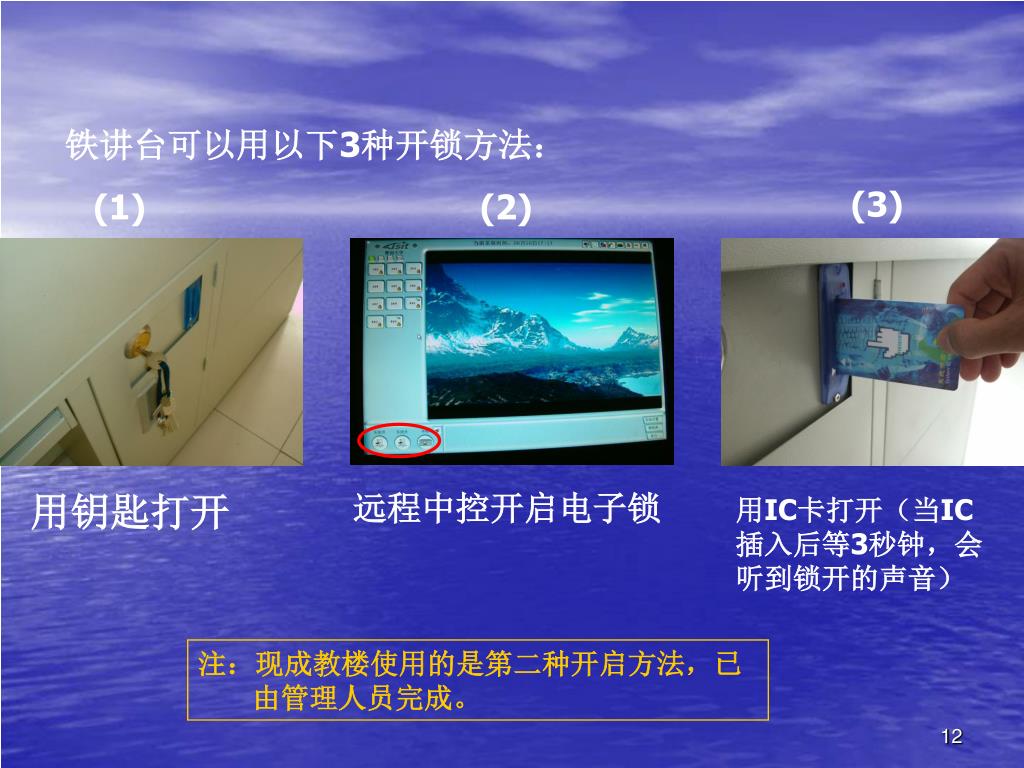

  12. 铁讲台可以用以下3种开锁方法： (3) (1) (2) 用钥匙打开 远程中控开启电子锁 用IC卡打开（当IC 插入后等3秒钟，会 听到锁开的声音） 注：现成教楼使用的是第二种开启方法，已 由管理人员完成。

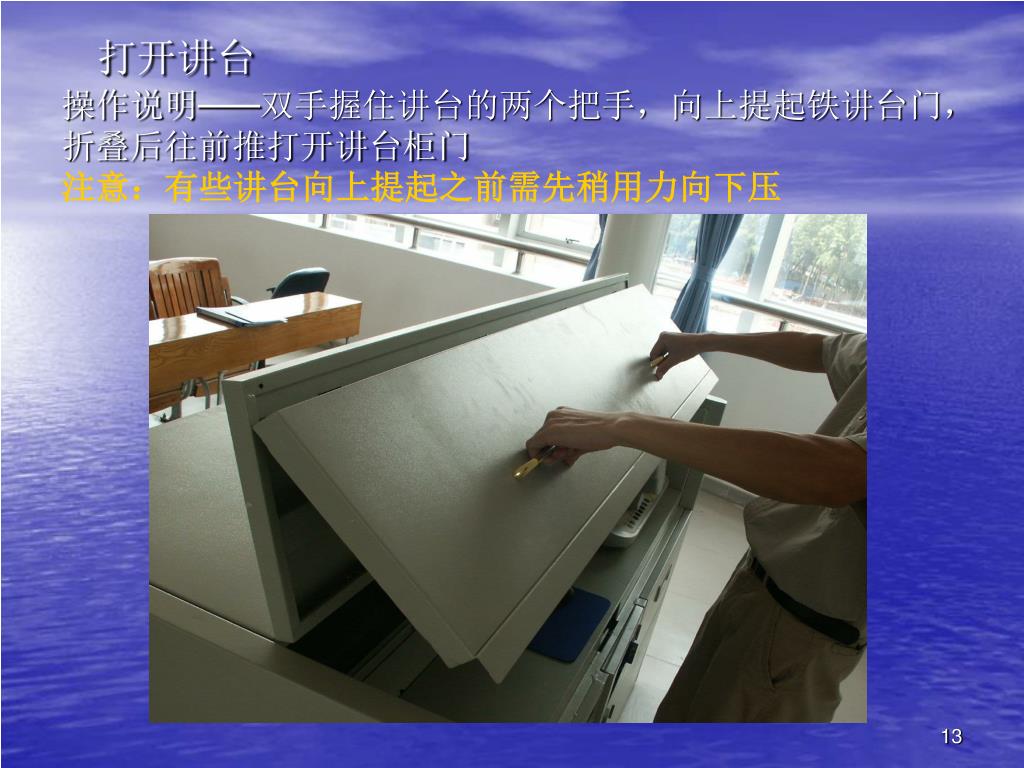

  13. 打开讲台操作说明——双手握住讲台的两个把手，向上提起铁讲台门，折叠后往前推打开讲台柜门 注意：有些讲台向上提起之前需先稍用力向下压

  14. 对各种设备的操作 要正规、安全地使用各种设备，避免给设备造成不必要的人为损伤

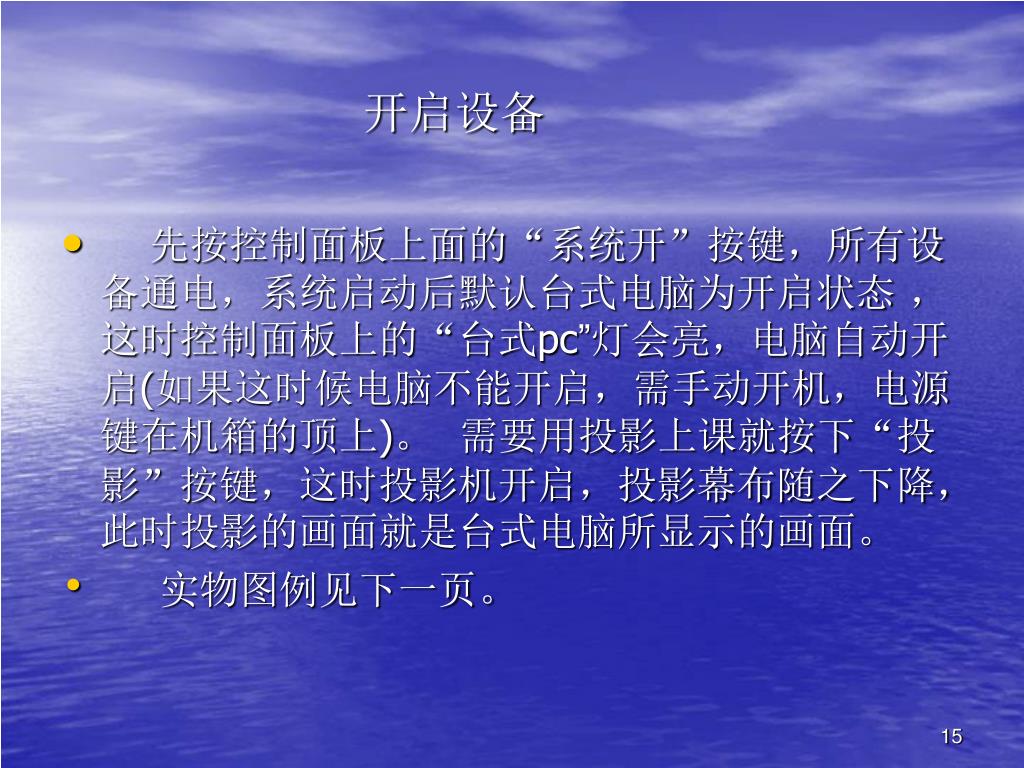

  15. 开启设备 • 先按控制面板上面的“系统开”按键，所有设备通电，系统启动后默认台式电脑为开启状态 ，这时控制面板上的“台式pc”灯会亮，电脑自动开启(如果这时候电脑不能开启，需手动开机，电源键在机箱的顶上)。 需要用投影上课就按下“投影”按键，这时投影机开启，投影幕布随之下降，此时投影的画面就是台式电脑所显示的画面。 • 实物图例见下一页。

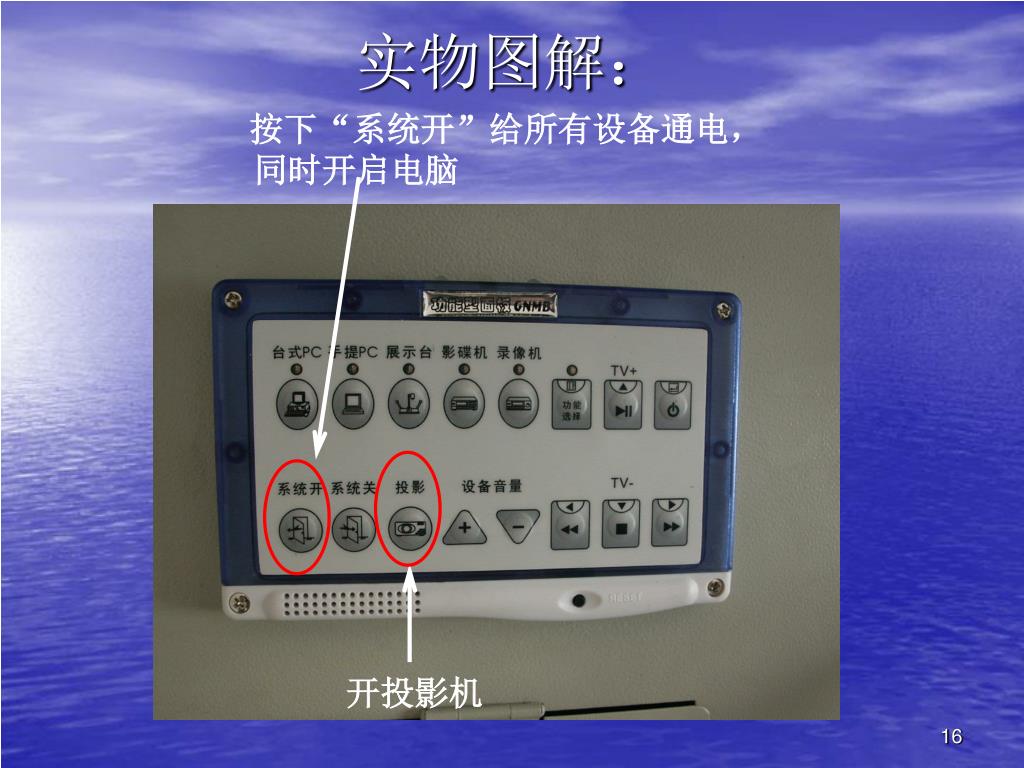

  16. 实物图解： 按下“系统开”给所有设备通电，同时开启电脑 开投影机

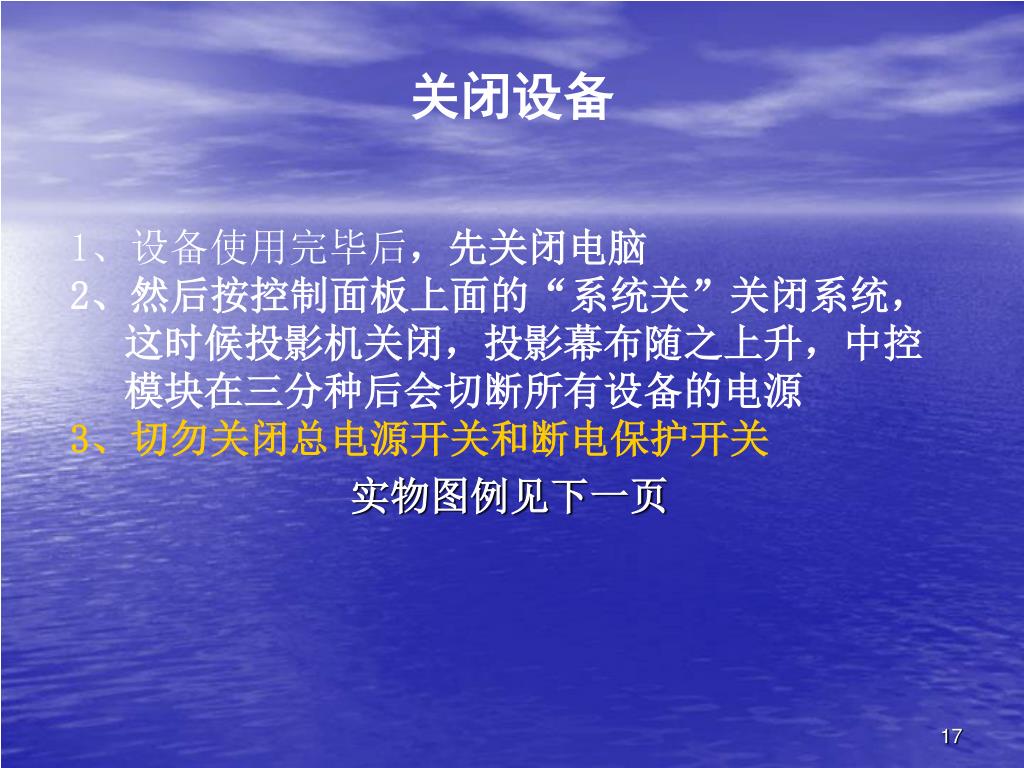

  17. 关闭设备 1、设备使用完毕后，先关闭电脑 2、然后按控制面板上面的“系统关”关闭系统，这时候投影机关闭，投影幕布随之上升，中控模块在三分种后会切断所有设备的电源 3、切勿关闭总电源开关和断电保护开关 实物图例见下一页

  18. 实物图解 （1）关电脑 （2）关闭设备

  19. 手提电脑的使用（1） 1使用手提电脑时应该先把各接口接好。 电源插座 手提电脑视频接口 手提电脑音频接口

  20. 手提电脑的使用（2） 各接口接好后，在控制面板上按下“手提pc” 按键切换手提电脑的信号到投影机

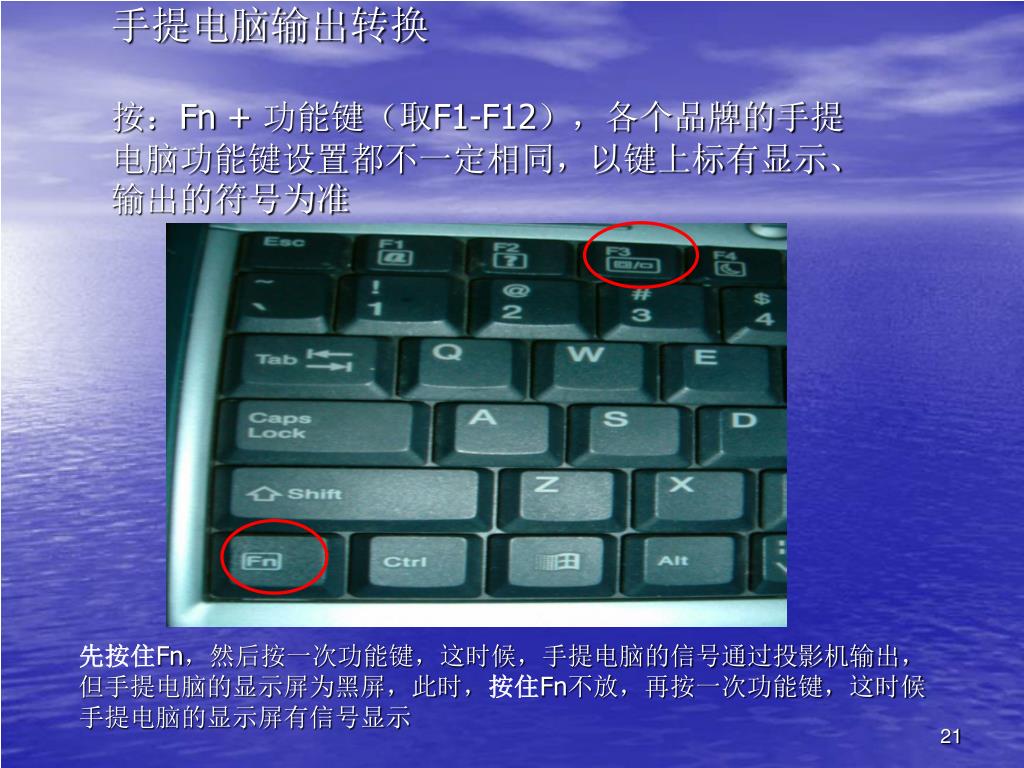

  21. 手提电脑输出转换按：Fn + 功能键（取F1-F12），各个品牌的手提电脑功能键设置都不一定相同，以键上标有显示、输出的符号为准 先按住Fn，然后按一次功能键，这时候，手提电脑的信号通过投影机输出，但手提电脑的显示屏为黑屏，此时，按住Fn不放，再按一次功能键，这时候手提电脑的显示屏有信号显示

  22. 数码视频展示台的使用 数码视频展示台操作步骤： 1、接通电源 2、把展示台完全打开，具体见下一页“打开数码展示台详解” 3、按中控面板上的“展示台”按键切换展台信号到投影机 4、把需要展示的物件放置展示板上，注意对准摄像头并保持垂直 5、根据投影的需要选择灯光，一般的，臂灯用于实物投影，底灯用于胶片投影 6、聚焦用于调节画面大小，该实物展台具有自动聚焦功能，按一下“聚焦”按键即可完成自动聚焦 7、根据实际情况调节亮度 注：并非每间课室都有实物展台，要使用该设备的老师需和教务处课室管理科联系更换课室

  23. 打开数码展示台图示详解 打开展示台上的“电源开关”，用力按下锁定按钮，把投影支撑臂向上转动到适合位置，把左右臂灯拉起，然后打开电源调整摄像头与投影物的距离从而调整大小，调整焦距从而调整清晰度（注意尽量不要徒手或用粗糙不干净的东西来拭擦摄像头）。关的时候先把左右臂灯拉下，按住锁定按钮往下转动,然后放好，以免在关柜门的时候碰到展示台。 锁定按钮 投影支撑臂 电源开关 左右臂灯

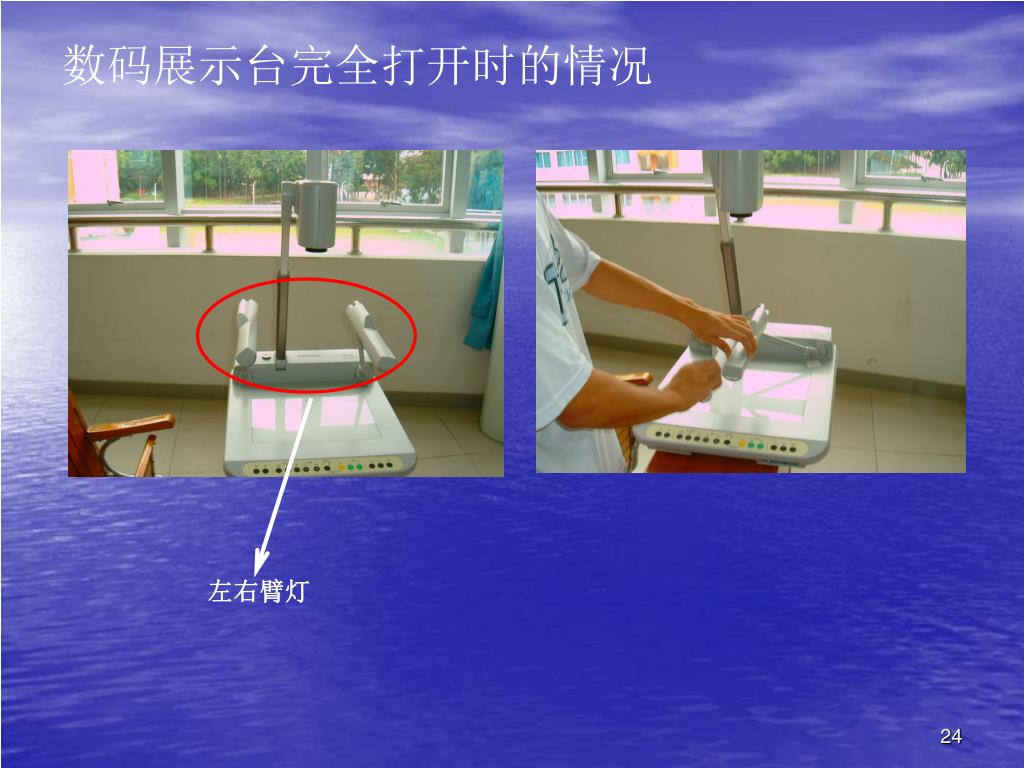

  24. 数码展示台完全打开时的情况 左右臂灯

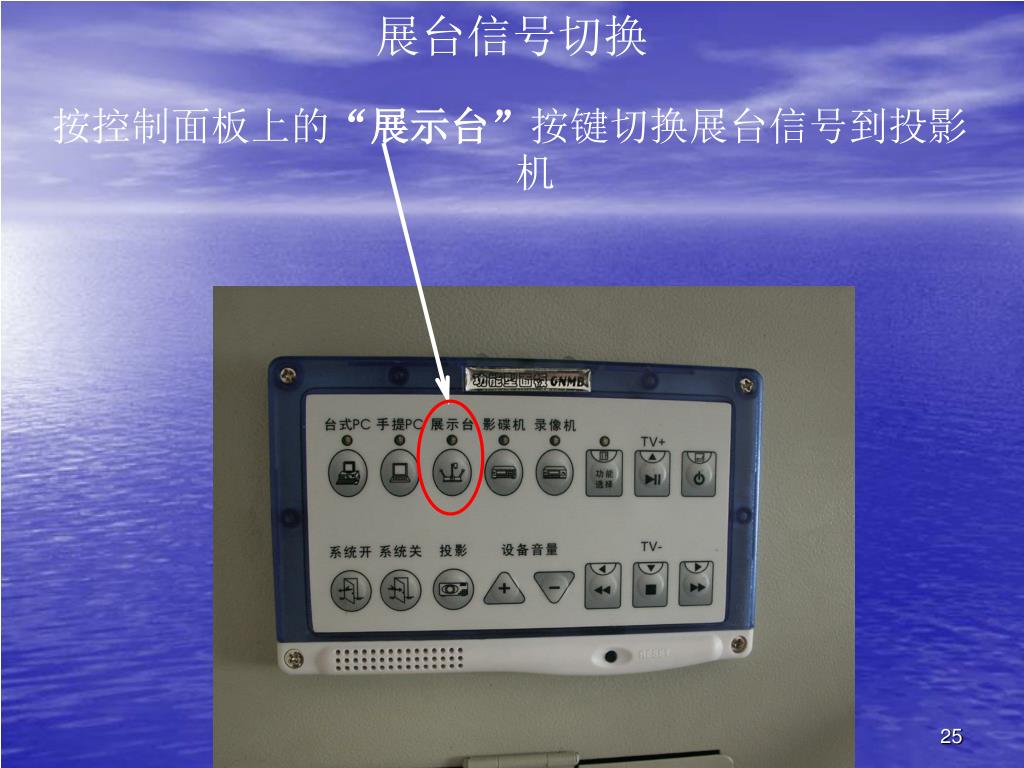

  25. 展台信号切换 按控制面板上的“展示台”按键切换展台信号到投影机

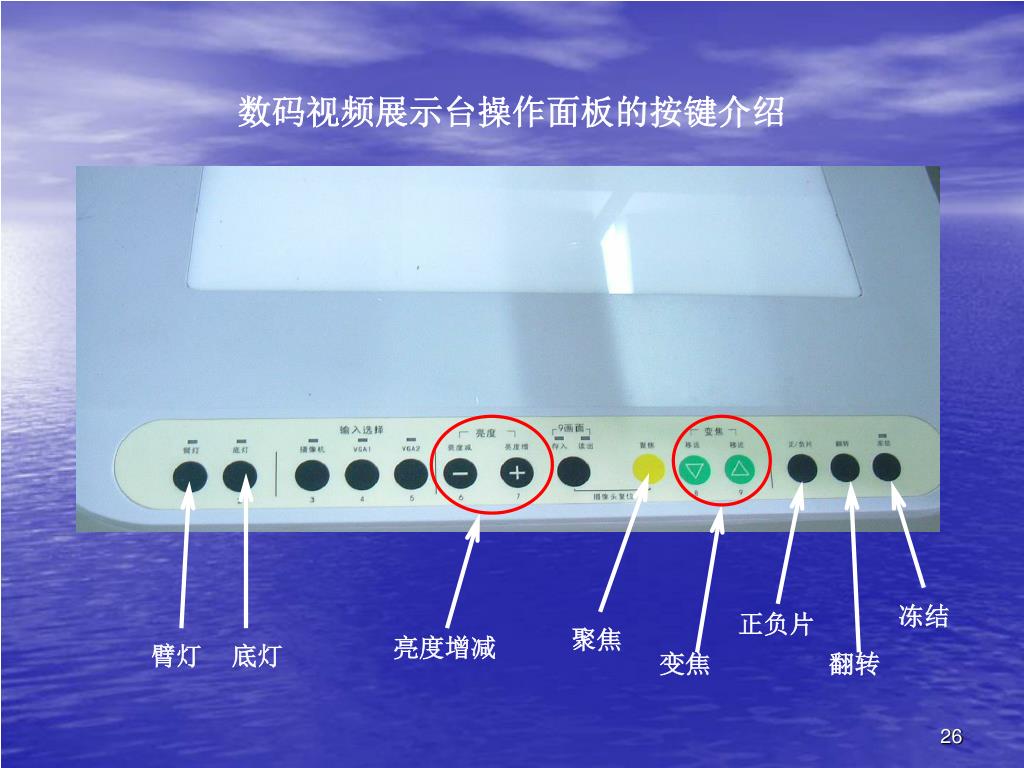

  26. 数码视频展示台操作面板的按键介绍 冻结 正负片 聚焦 亮度增减 臂灯 底灯 变焦 翻转

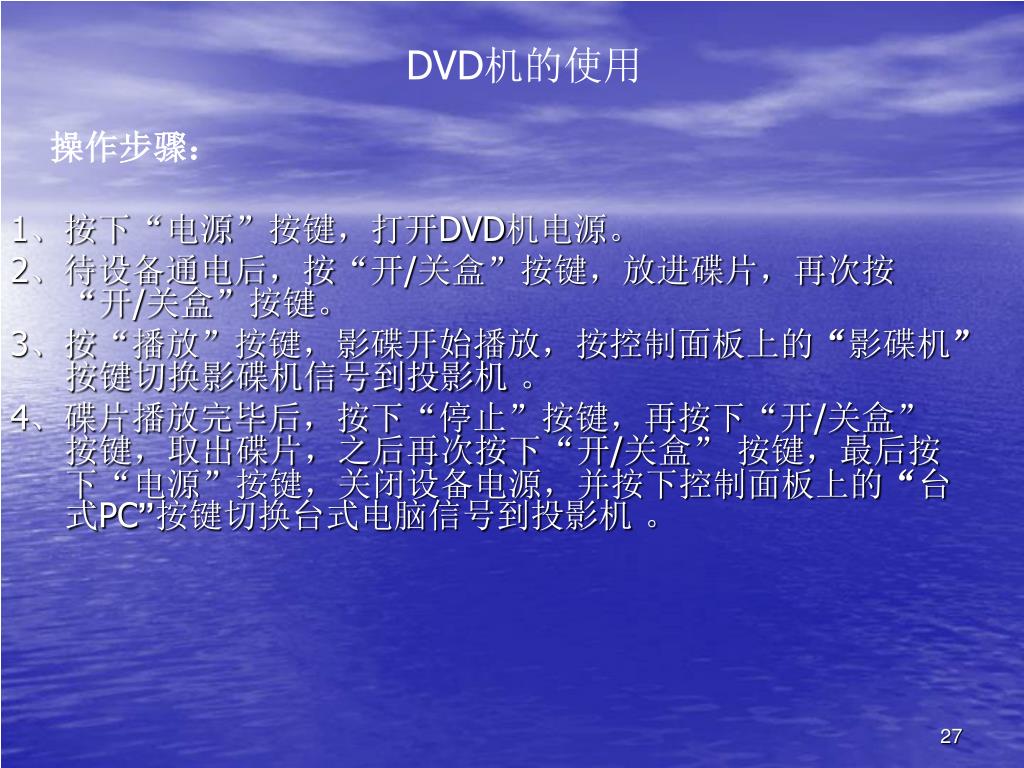

  27. DVD机的使用 操作步骤： 1、按下“电源”按键，打开DVD机电源。 2、待设备通电后，按“开/关盒”按键，放进碟片，再次按“开/关盒”按键。 3、按“播放”按键，影碟开始播放，按控制面板上的“影碟机”按键切换影碟机信号到投影机 。 4、碟片播放完毕后，按下“停止”按键，再按下“开/关盒” 按键，取出碟片，之后再次按下“开/关盒” 按键，最后按下“电源”按键，关闭设备电源，并按下控制面板上的“台式PC”按键切换台式电脑信号到投影机 。

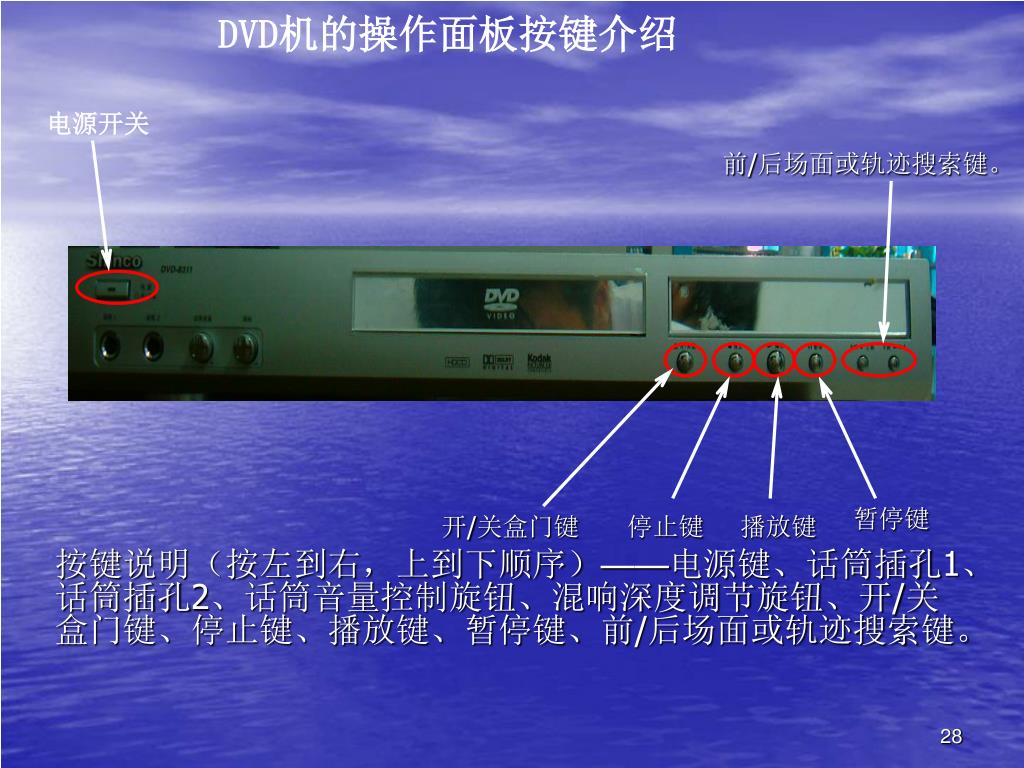

  28. DVD机的操作面板按键介绍 电源开关 前/后场面或轨迹搜索键。 暂停键 开/关盒门键 停止键 播放键 按键说明（按左到右，上到下顺序）——电源键、话筒插孔1、话筒插孔2、话筒音量控制旋钮、混响深度调节旋钮、开/关盒门键、停止键、播放键、暂停键、前/后场面或轨迹搜索键。

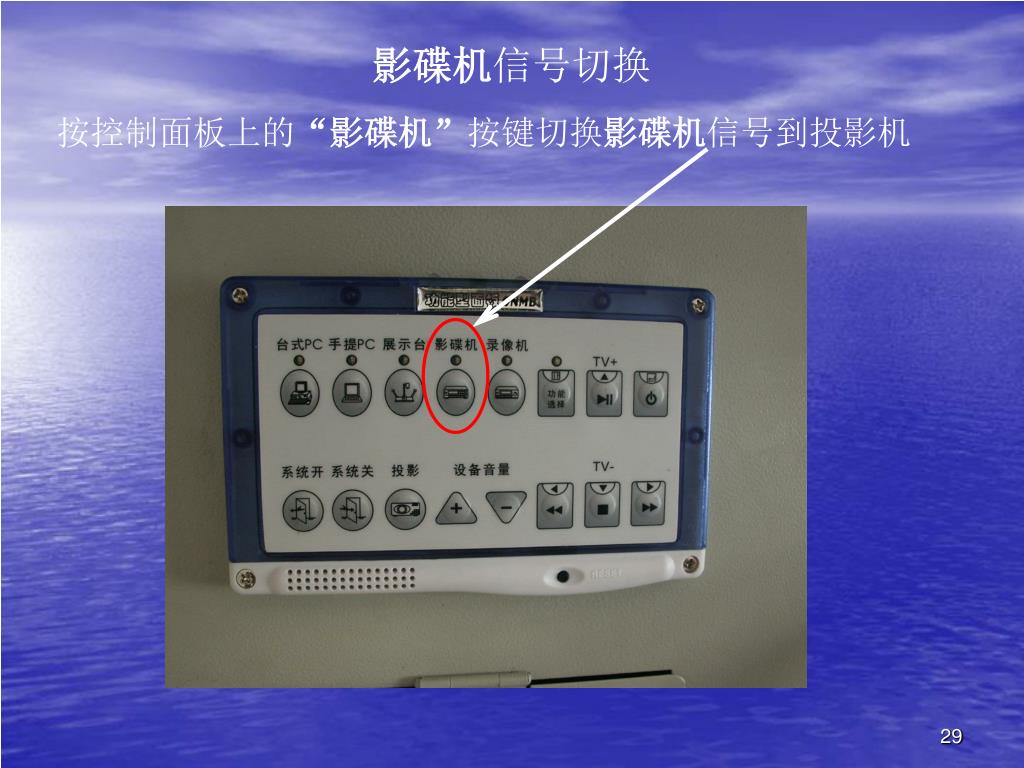

  29. 影碟机信号切换 按控制面板上的“影碟机”按键切换影碟机信号到投影机

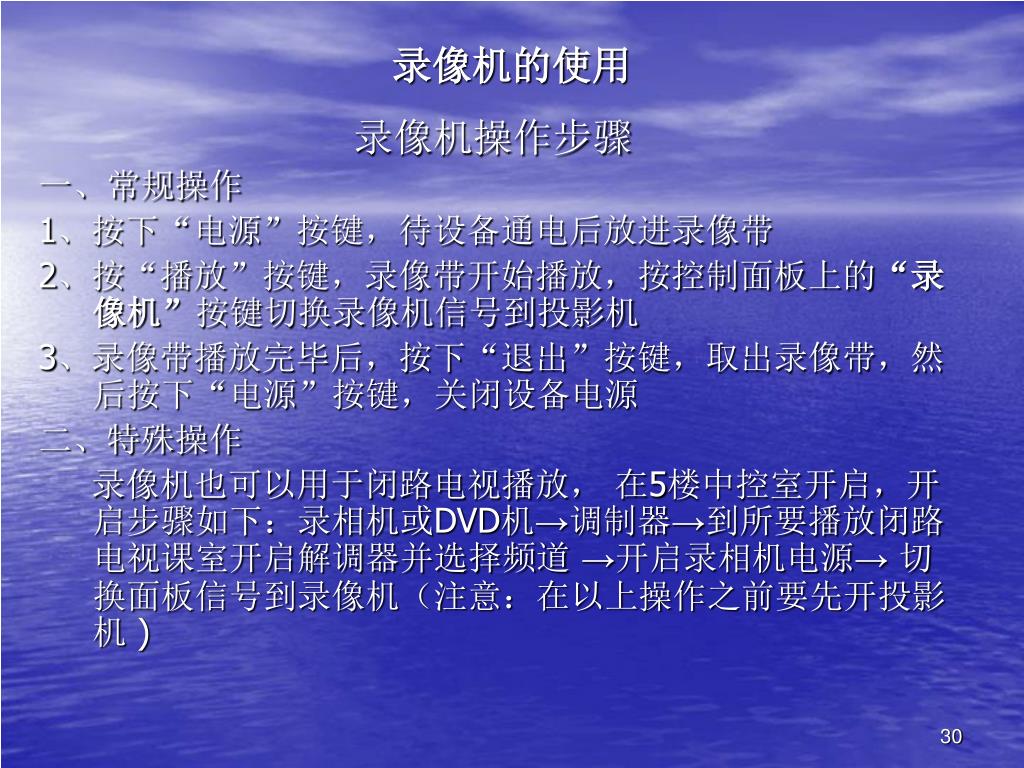

  30. 录像机的使用 录像机操作步骤 一、常规操作 1、按下“电源”按键，待设备通电后放进录像带 2、按“播放”按键，录像带开始播放，按控制面板上的“录像机”按键切换录像机信号到投影机 3、录像带播放完毕后，按下“退出”按键，取出录像带，然后按下“电源”按键，关闭设备电源 二、特殊操作 录像机也可以用于闭路电视播放， 在5楼中控室开启，开启步骤如下：录相机或DVD机→调制器→到所要播放闭路电视课室开启解调器并选择频道 →开启录相机电源→ 切换面板信号到录像机（注意：在以上操作之前要先开投影机 )

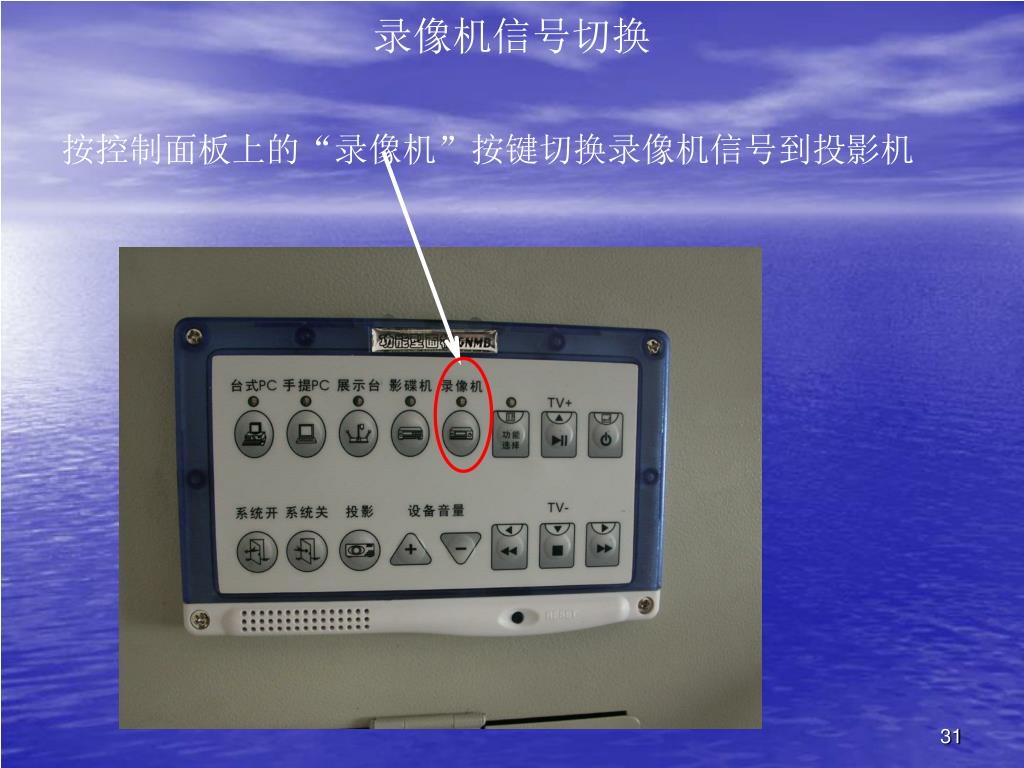

  31. 录像机信号切换 按控制面板上的“录像机”按键切换录像机信号到投影机

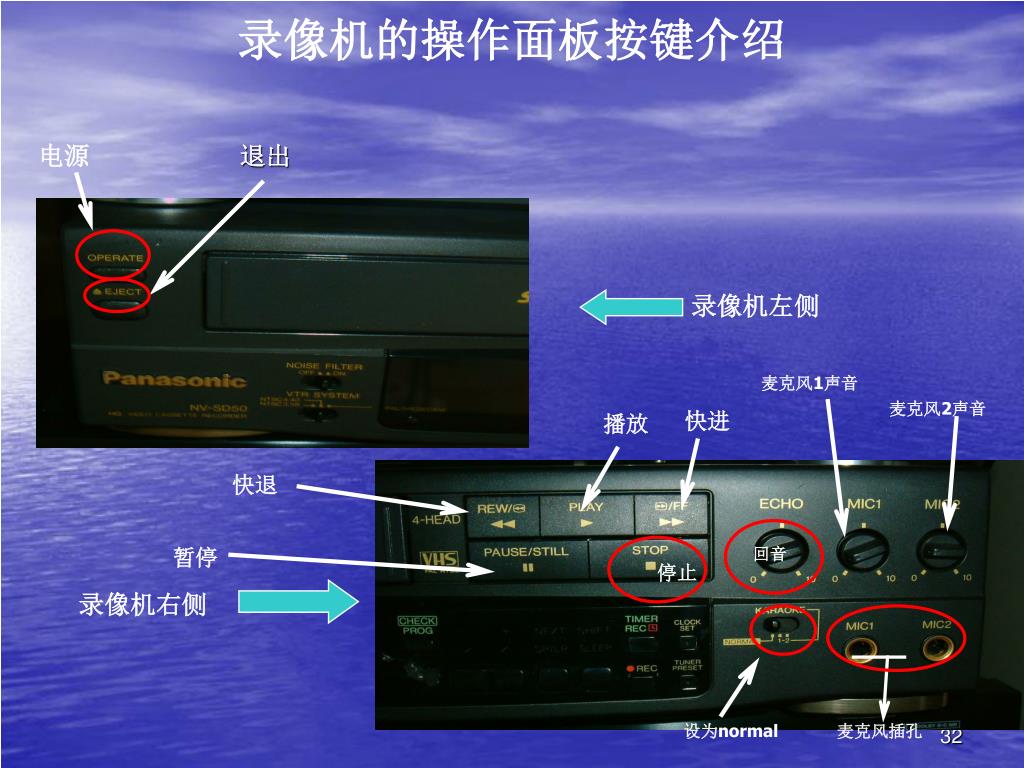

  32. 录像机的操作面板按键介绍 电源 退出 录像机左侧 麦克风1声音 麦克风2声音 快进 播放 快退 暂停 回音 停止 录像机右侧 设为normal 麦克风插孔

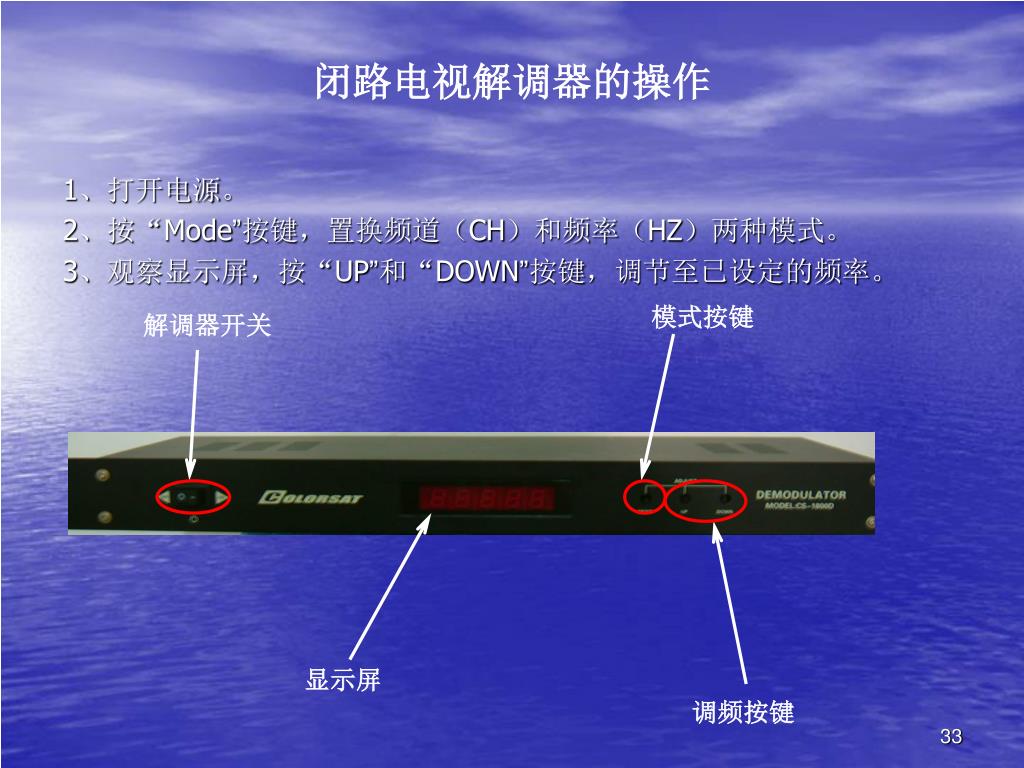

  33. 闭路电视解调器的操作 1、打开电源。 2、按“Mode”按键，置换频道（CH）和频率（HZ）两种模式。 3、观察显示屏，按“UP”和“DOWN”按键，调节至已设定的频率。 模式按键 解调器开关 显示屏 调频按键

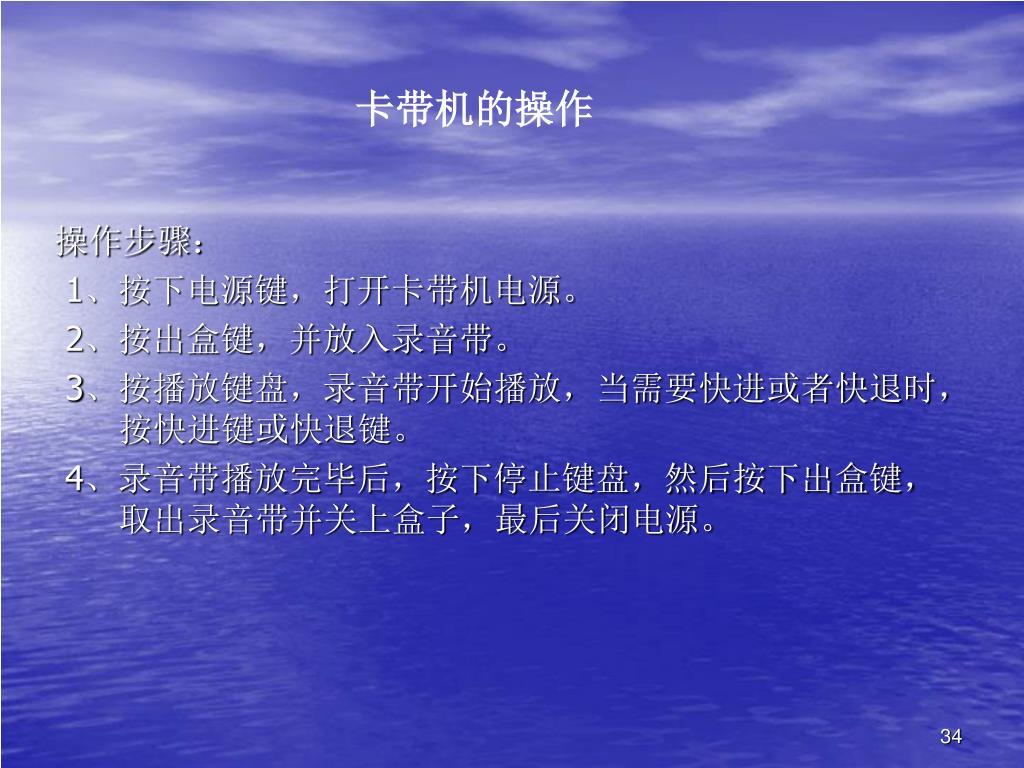

  34. 卡带机的操作 操作步骤： 1、按下电源键，打开卡带机电源。 2、按出盒键，并放入录音带。 3、按播放键盘，录音带开始播放，当需要快进或者快退时，按快进键或快退键。 4、录音带播放完毕后，按下停止键盘，然后按下出盒键，取出录音带并关上盒子，最后关闭电源。

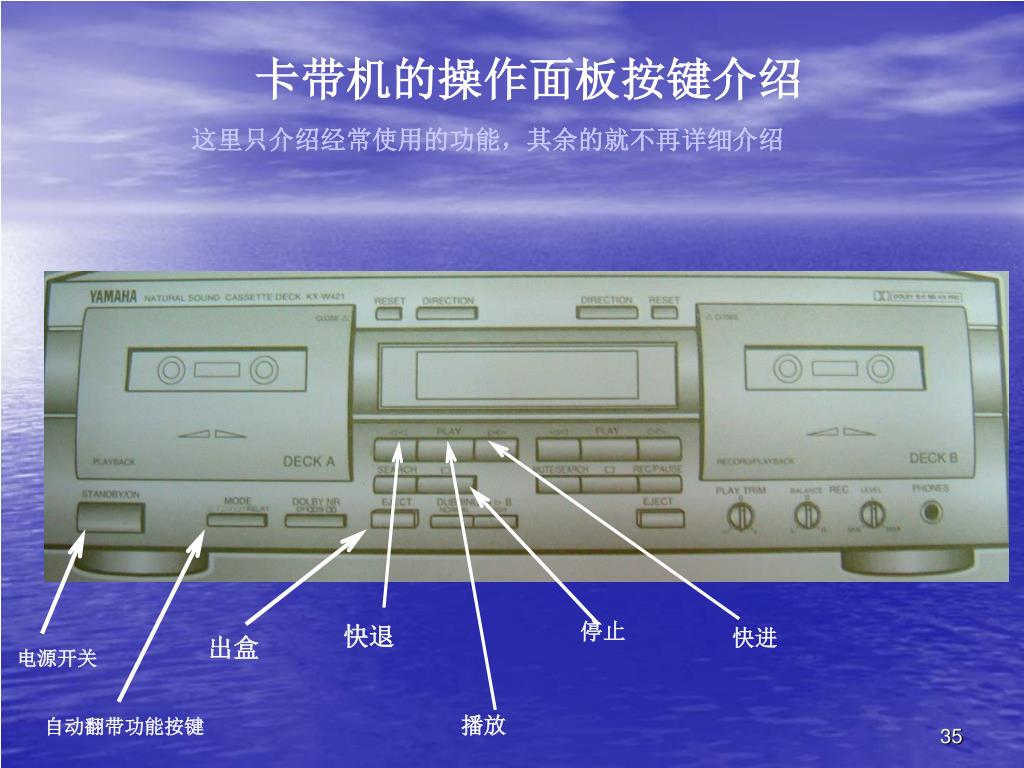

  35. 卡带机的操作面板按键介绍 这里只介绍经常使用的功能，其余的就不再详细介绍 停止 快退 快进 出盒 电源开关 播放 自动翻带功能按键

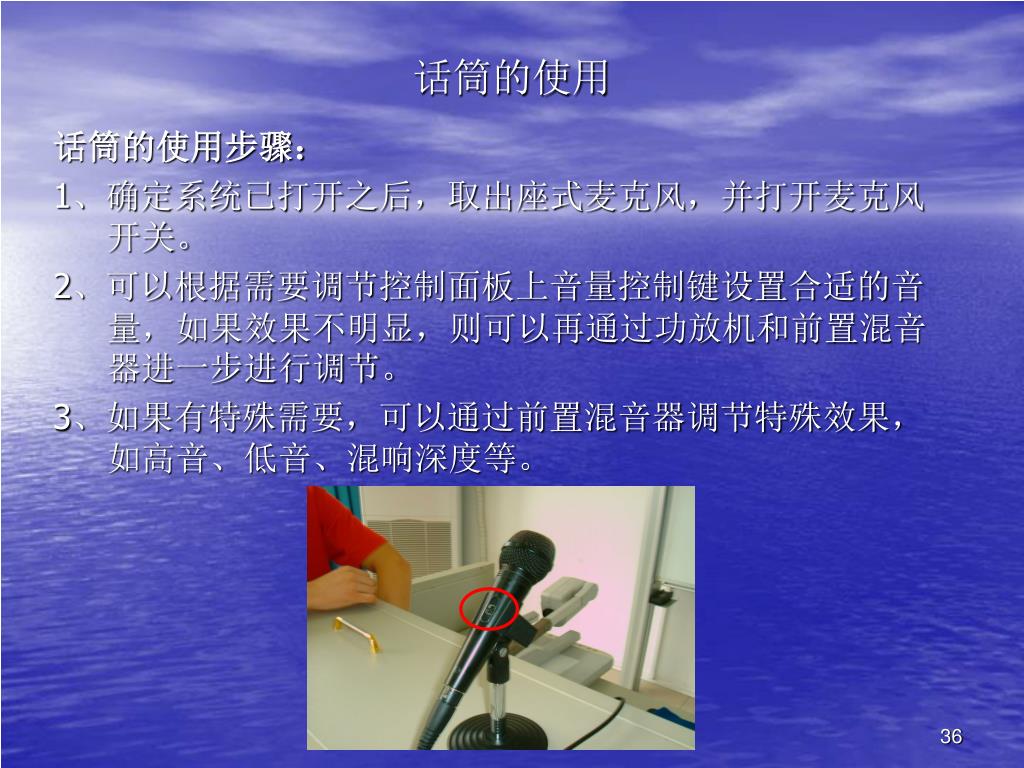

  36. 话筒的使用 话筒的使用步骤： 1、确定系统已打开之后，取出座式麦克风，并打开麦克风开关。 2、可以根据需要调节控制面板上音量控制键设置合适的音量，如果效果不明显，则可以再通过功放机和前置混音器进一步进行调节。 3、如果有特殊需要，可以通过前置混音器调节特殊效果，如高音、低音、混响深度等。

  37. 其他音频设备的按键介绍 1、控制面板 2、功放机 电源键 音量调节键 （一般在6-8之间） 音量控制键 3、前置混音器 电源键 高音调节键 输入音源选择键 （必须在CD选项） 混响深度调节键 低音调节键 主音量调节键

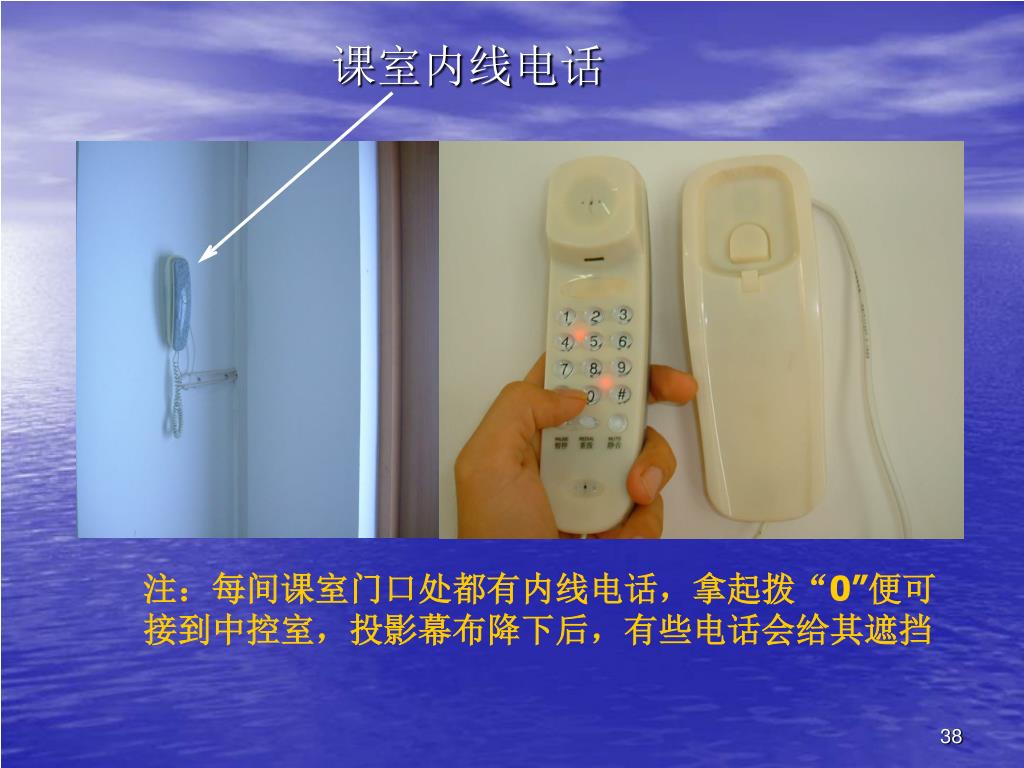

  38. 课室内线电话 注：每间课室门口处都有内线电话，拿起拨“0”便可 接到中控室，投影幕布降下后，有些电话会给其遮挡

  39. 课室电源课室电源分成“总开关”电源、“空调”电源、“插座”电源、“照明”电源四路课室电源课室电源分成“总开关”电源、“空调”电源、“插座”电源、“照明”电源四路 总电源开关 插座电源开关 注：总电源和插座电源任何时候都不能拉下，插座电源开关又称为“漏电保护开关”

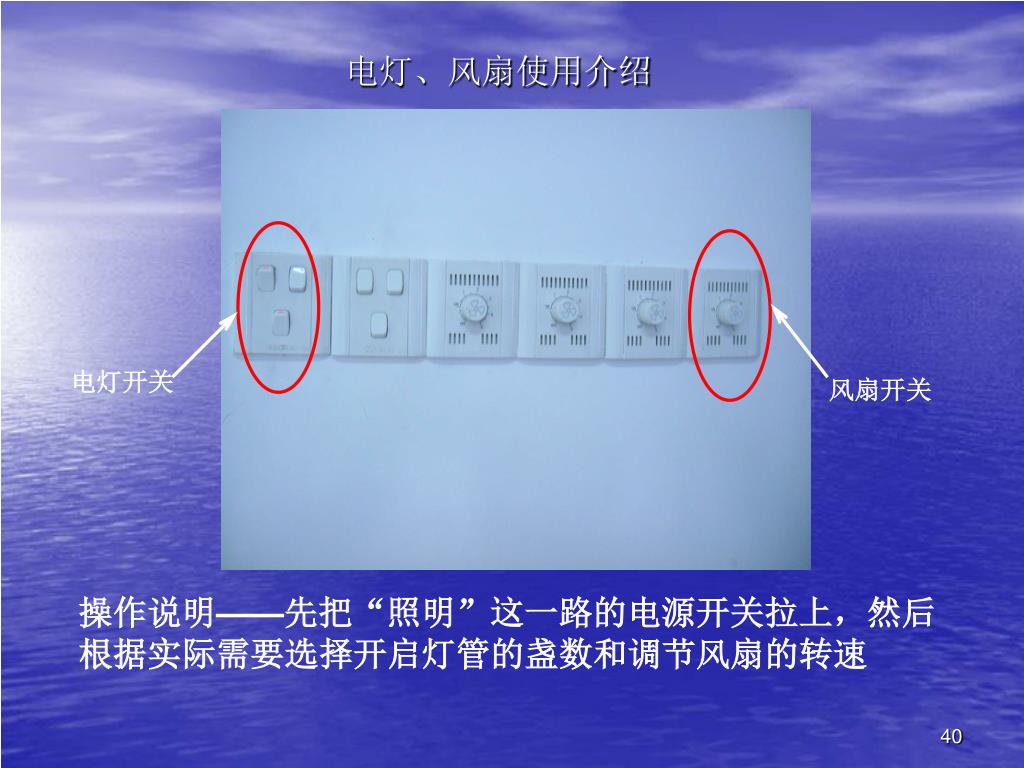

  40. 电灯、风扇使用介绍 电灯开关 风扇开关 操作说明——先把“照明”这一路的电源开关拉上，然后根据实际需要选择开启灯管的盏数和调节风扇的转速

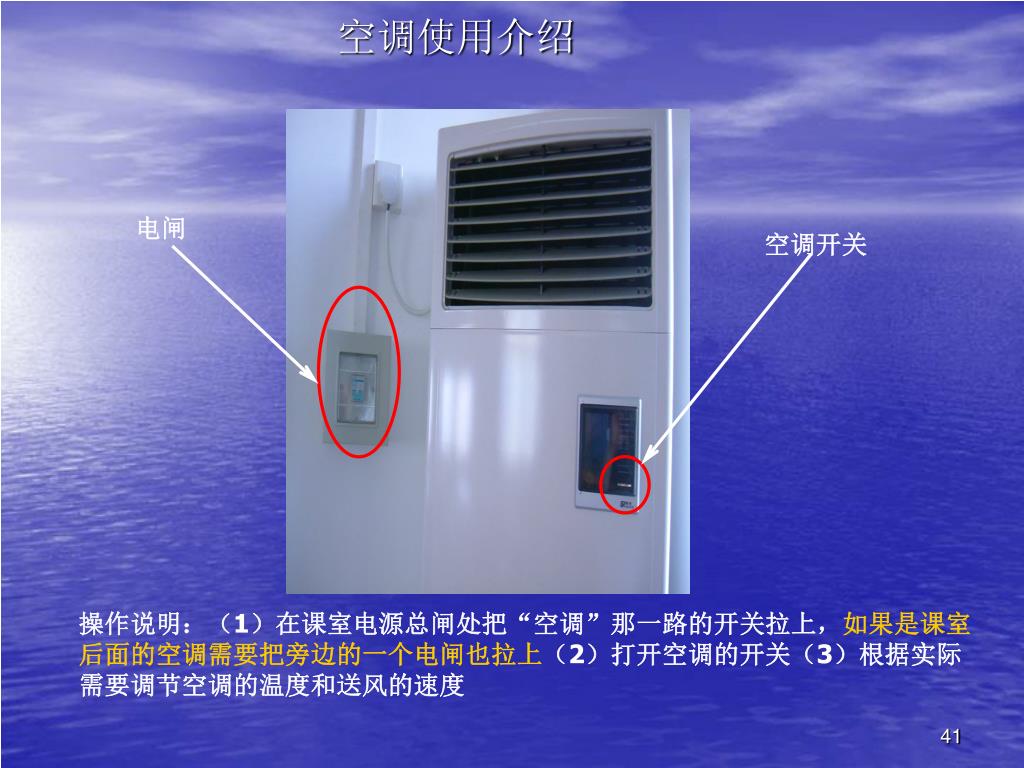

  41. 空调使用介绍 电闸 空调开关 操作说明：（1）在课室电源总闸处把“空调”那一路的开关拉上，如果是课室后面的空调需要把旁边的一个电闸也拉上（2）打开空调的开关（3）根据实际需要调节空调的温度和送风的速度

  42. 中控模块 中控网络指示灯 注:指示灯闪亮则控制网络为已接通状态
