  1. 数字电路与系统 第五章、触发器 Part 2

  2. 第五章@第五版 习题 第五版 • 5.1;5.2;5.3;5.4;5.6 • 5.9;5.11;5.12;5.14 • 5.20;5.22;5.25;5.27

  3. 第五章 触发器 §5.1 基本触发器和同步触发器 §5.2 脉冲触发的主从触发器 §5.3 边沿触发器 §5.4 触发器特性及功能转换 §5.5* 触发器的亚稳态现象

  4. §5.2 脉冲触发的主从触发器 • 主从SR触发器 • 主从JK触发器 • 可以用主从JK触发器构成主从D, T, T’触发器 (参见§5.4所述内容)

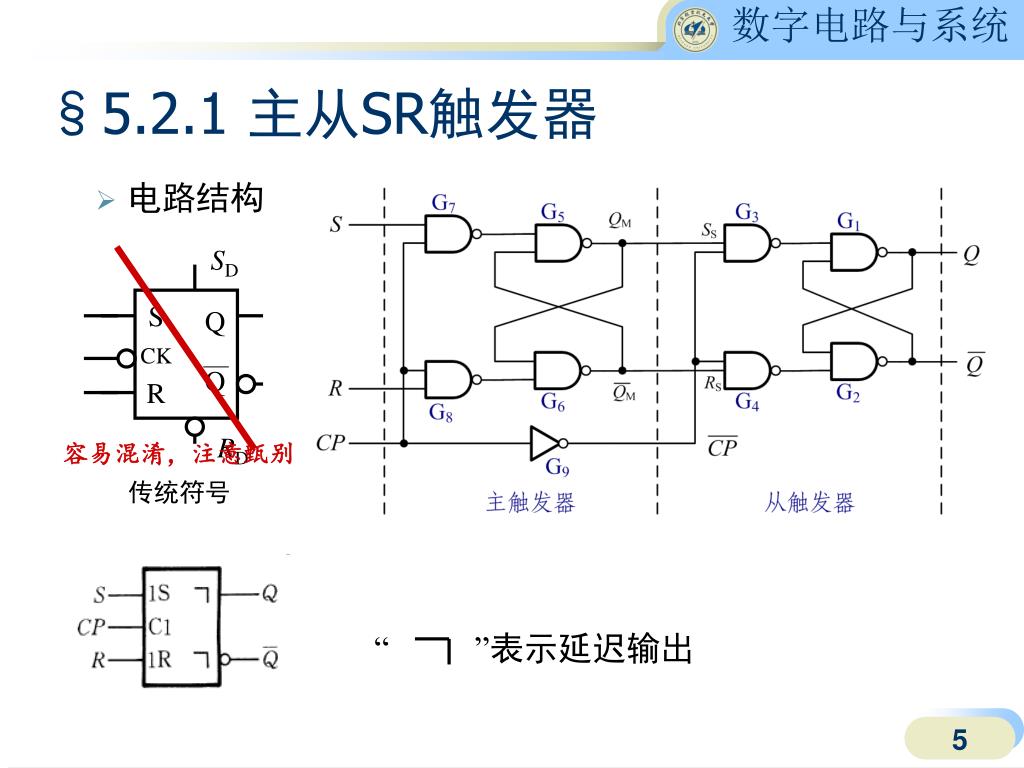

  5. SD S Q CK Q R RD 容易混淆,注意甄别 传统符号 “”表示延迟输出 §5.2.1 主从SR触发器 • 电路结构

  6. §5.2.1 主从SR触发器 • 工作原理 • 主从触发:主、从触发器的触发翻转分为两个节拍 • 主触发器在CP=1期间 QM和 的状态仍然会随S, R多次翻转 • 从触发器的翻转在CP由1变0的时刻(CP下降沿,采样主触发器的状态) • CP一旦变为0后,主触发器被封锁,其状态不再受R, S影响 • 从触发器不会多次翻转现象(克服了CP=1期间触发器输出状态可能多次翻转的问题)

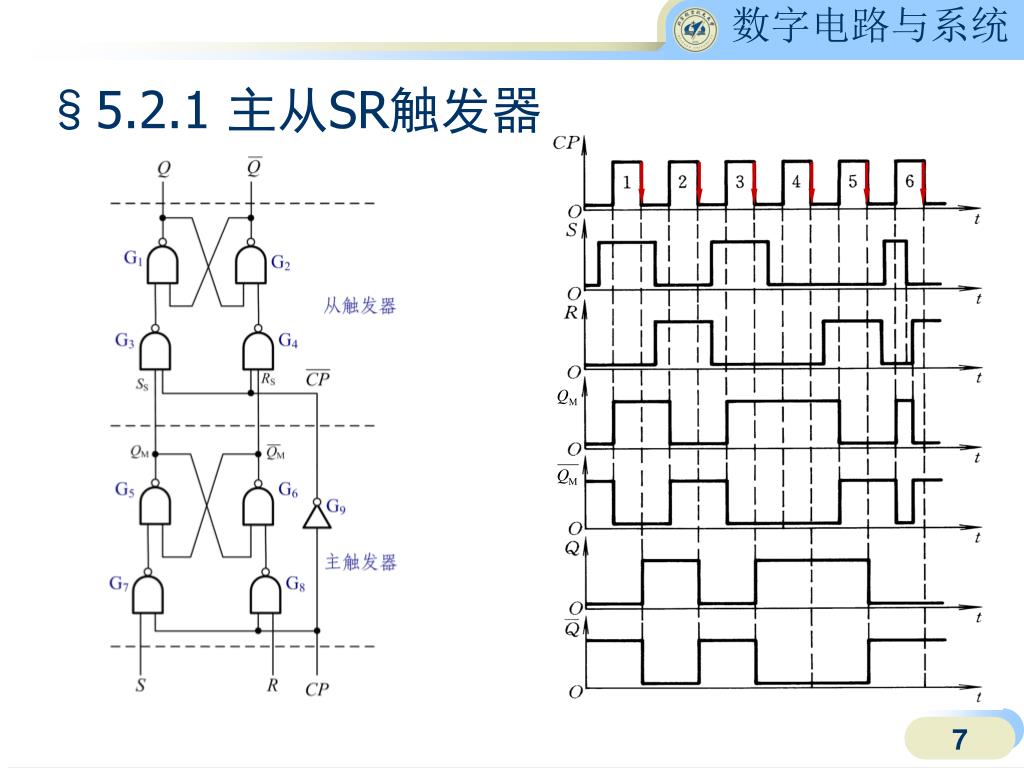

  7. §5.2.1 主从SR触发器

  8. 主从RS 1S C1 1R §5.2.2 主从JK触发器 讨论:如何避免RS=1造成的不定状态? • RS触发器状态方程: • 状态反馈 • 代入方程 1

  9. Q Q 1S C1 1R 1S C1 1R CP §5.2.2 主从JK触发器 讨论:如何避免RS=1造成的不定状态? • RS触发器状态方程: • 状态反馈 • 代入方程 2

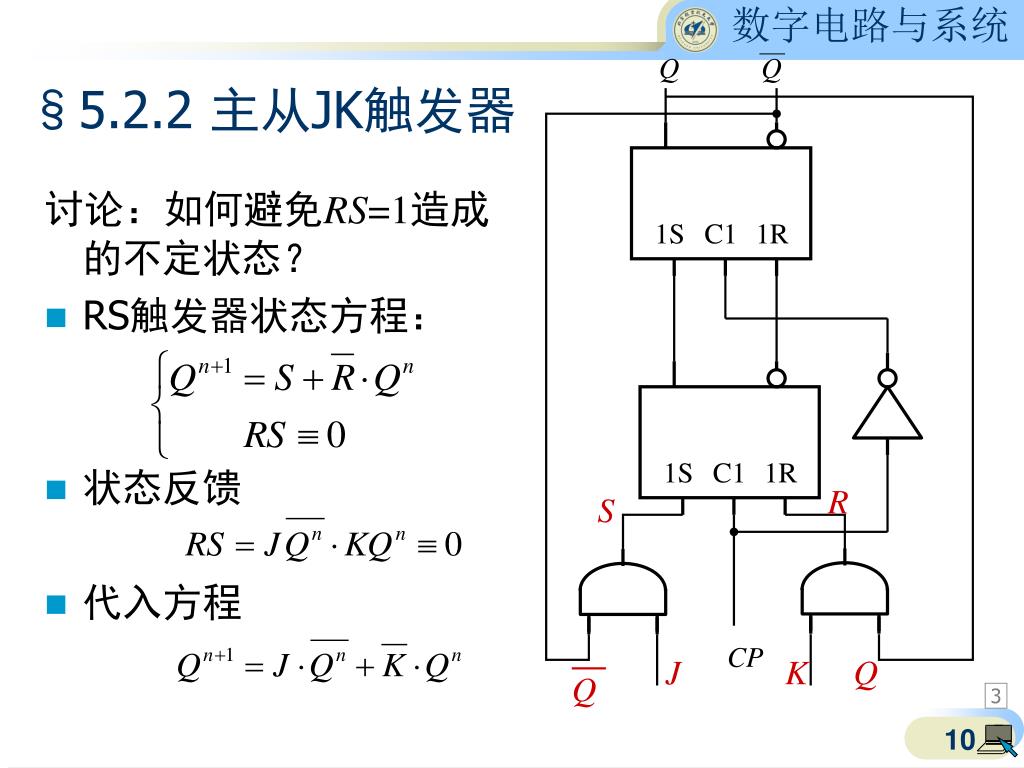

  10. Q Q 1S C1 1R 1S C1 1R R S CP J K Q Q §5.2.2 主从JK触发器 讨论:如何避免RS=1造成的不定状态? • RS触发器状态方程: • 状态反馈 • 代入方程 3

  11. 0 1 0 1 1 1 §5.2.2 主从JK触发器 • 卡诺图 • RS触发器 • 主从JK触发器 • (根据状态方程填写卡诺图) SR 00 01 11 10 Qn 0 0 0 × 1 1 1 0 × 1 JK 00 01 11 10 Qn 0 0 0 1 1 1 1 0 0 1 1

  12. 1 0 1 0 1 1 §5.2.2 主从JK触发器 • 卡诺图 • RS触发器 • 主从JK触发器 • (根据状态方程填写卡诺图) SR 00 01 11 10 Qn 0 0 0 × 1 1 1 0 × 1 JK 00 01 11 10 Qn 0 0 0 1 1 1 1 0 0 1 2

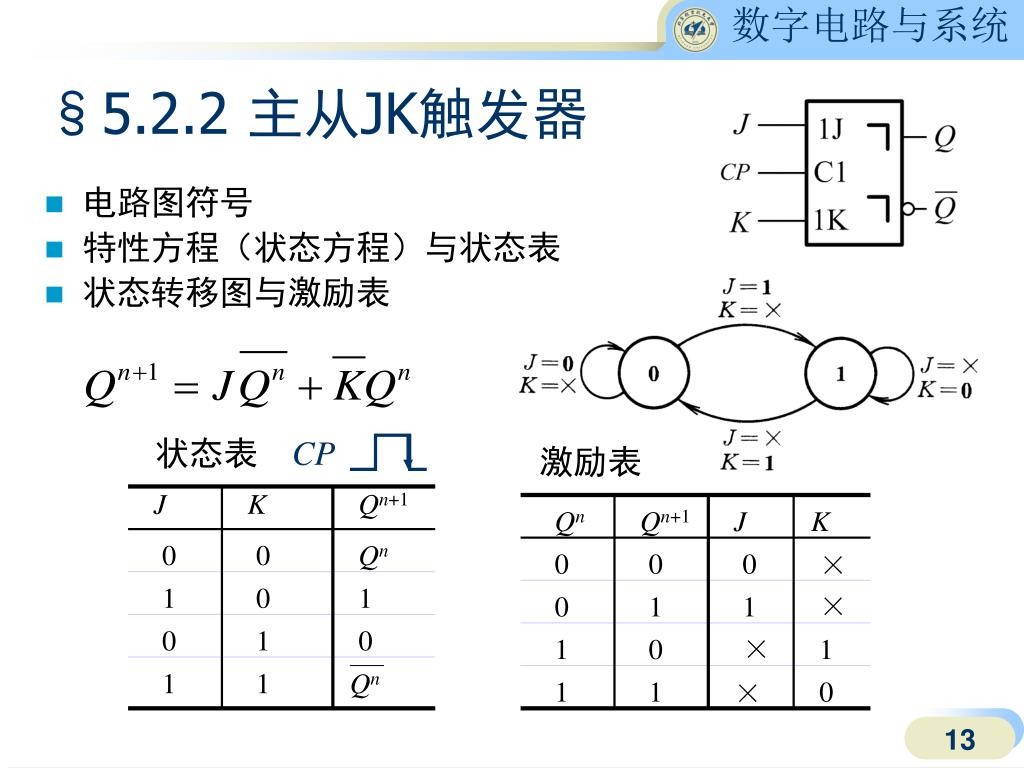

  13. CP 状态表 激励表 J K Qn+1 Qn Qn+1 J K 0 0 Qn 0 0 0 × 1 0 1 0 1 1 × 0 1 0 1 0 × 1 1 1 Qn 1 1 × 0 §5.2.2 主从JK触发器 • 电路图符号 • 特性方程(状态方程)与状态表 • 状态转移图与激励表

  14. CP J K Q主 Q从 t1 t2 t3 t4 t5 t6 t7 t8 §5.2.2 主从JK触发器 • 动作特点 • 主从——下降沿(后沿)触发 • CP=1 期间,如果J、K端激励信号发生变化,是否还能满足JK触发器的 逻辑功能表 呢?

  15. 动作特点(续) • 主触发器在CP从低电平到高电平的时刻,并在整个高电平的时段内,主触发器的状态可以改变一次,并且只能改变一次; • “主从复合”从触发器的状态变化; • 说明:主从JK触发器的一次性变化现象 • 如果在时钟脉冲正跳变的时刻,主触发器在J, K, Q从, Q从的作用下发生了一次改变,那么在CP=1期间,无论J,K发生什么变化,都不引起主触发器状态变化; • 如果主触发器在时钟脉冲的正跳变没有发生变化,那么在CP=1期间,J,K变化就可能引起主触发器的变化;但无论J,K如何变化,主触发器只能发生一次变化;即:如果这种变化发生,只能与原状态相反,不会再翻转过来。

  16. 对触发脉冲的宽度,J、K端激励信号有何要求?对触发脉冲的宽度,J、K端激励信号有何要求? 动态特性 建立时间 setup 定义:输入信号应至少先于CP信号到达的时间。 tset 保持时间 holdup 定义:为了保证触发器可靠翻转,输入信号需要持续的一段时间。 thold 传输延迟时间 最高时钟频率 对于主从JK触发器 根据电路结构,考虑—— 主、从的同步RS动态特性 §4.2.2 主从JK触发器

  17. 建立时间 J、K信号至少应在CP下降沿前2tpd时间已稳定建立 保持时间 thold要的大于CP的下降时间tf 传输延迟时间 说明: —— 满足主触发器(同步触发器)的输入信号宽度; ——CP经一级反相门到从触发器,从触发器采样到主触发器建立的值。 —— 尽管CP下降沿到达时主触发器已经翻转完毕,输入状态无须继续保持,但为了使此时输入选通门避免竞争冒险,需要在CP变成低电平后,J、K才允许变化(仅只规定) —— 从下降沿开始到输出新状态稳定建立起来的时间 主从JK触发器的动态特性

  18. 第五章 触发器 §5.1 基本触发器和同步触发器 §5.2 脉冲触发的主从触发器 §5.3 边沿触发器 §5.4 触发器特性及功能转换

  19. §5.3 边沿触发器 • 为了提高触发器的抗干扰能力,希望触发器的次态仅仅取决于CP信号的沿(上升沿和下降沿)到达时刻的输入信号的状态,而在此之前和之后输入状态的变化对次态没有影响。 • 维持-阻塞 边沿D触发器 • CMOS主从结构 边沿触发器 • 利用传输延迟时间的边沿触发器

  20. Q Q G1 G2 置1维持线 置0阻塞线 置1阻塞线 置0维持线 0 G5 G6 G3 G4 0 1 S R S CP R §5.3.1 维持—阻塞边沿D触发器

  21. 置0阻塞线 置 1阻塞线 §5.3.1 维持—阻塞边沿D触发器 • 单端输入 Q Q Q Q G1 G2 置0维持线 置1维持线 G5 G6 G5 G3 G4 S R S D CP R CP R

  22. SD S Q D 1D CP C1 Q R RD §5.3.1 维持—阻塞边沿D触发器 • 电路图符号 国标(美标)符号 国标符号 “>” 表示边沿触发动作 美标符号

  23. 状态表 D Qn+1 0 0 1 1 激励表 Qn Qn+1 D 0 0 0 0 1 1 1 0 0 1 1 1 §5.3.1 维持—阻塞边沿D触发器 • 特性方程(状态方程)与状态表 • 状态转移图与激励表 CP

  24. 动态特性 建立时间 保持时间 传输延迟 最高时钟频率 §5.3.1 维持—阻塞边沿D触发器

  25. §5.3.1 维持—阻塞边沿D触发器 • 动态特性 • 建立时间 • 电路特点:CP是加在G3和G4上的; • CP到达前, G5和G6的输出必须稳定地建立; • D端的输入信号必须先于CP的上升沿到达;

  26. 0 置0阻塞 1 1 1 置1阻塞 1 0 §5.3.1 维持—阻塞边沿D触发器 • 动态特性 • 保持时间 • 为了实现边沿触发,应保证CP=1期间G6的输出始终不变;或者使G6的变化受到输入控制门的封锁; • 考虑阻塞线。 • D=0 thold,H≥tpd (封锁G6) • D=1 thold,L = 0 (封锁G4)

  27. §5.3.2 CMOS主从结构边沿触发器 • 电路结构 • 两级:主触发器和从触发器; • 每一级:由“门闩”和输入线、反馈线上的传输门构成; • CP电平作为传输门的控制信号…

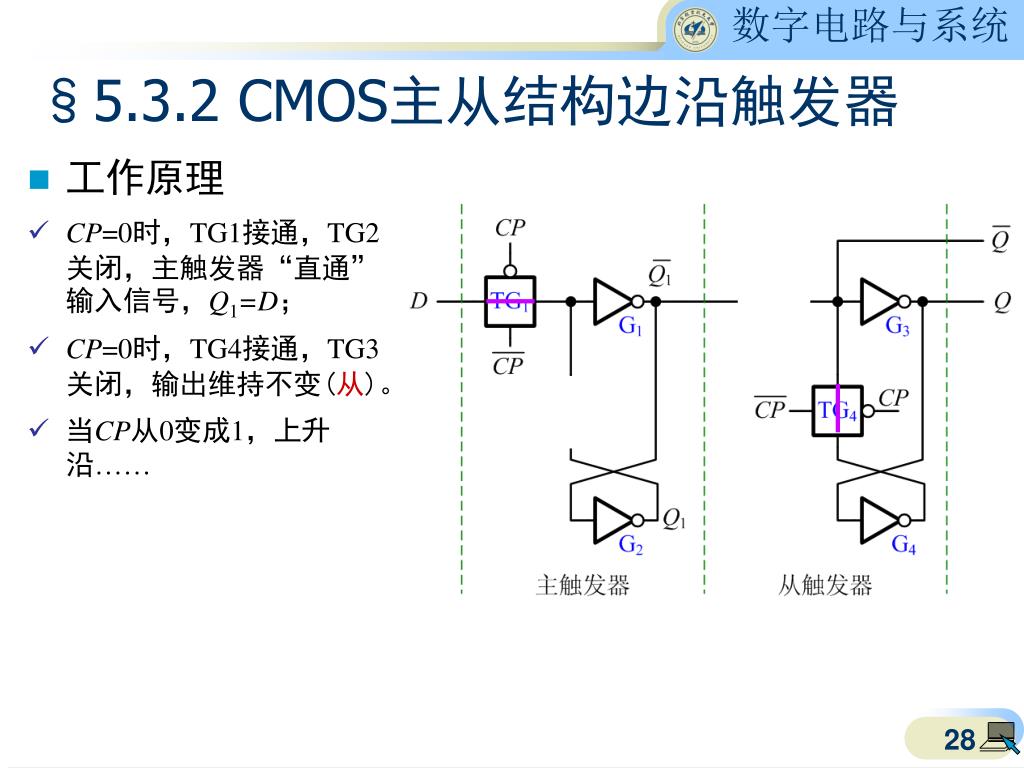

  28. §5.3.2 CMOS主从结构边沿触发器 • 工作原理 • CP=0时,TG1接通,TG2关闭,主触发器“直通”输入信号,Q1=D; • CP=0时,TG4接通,TG3关闭,输出维持不变(从)。 • 当CP从0变成1,上升沿……

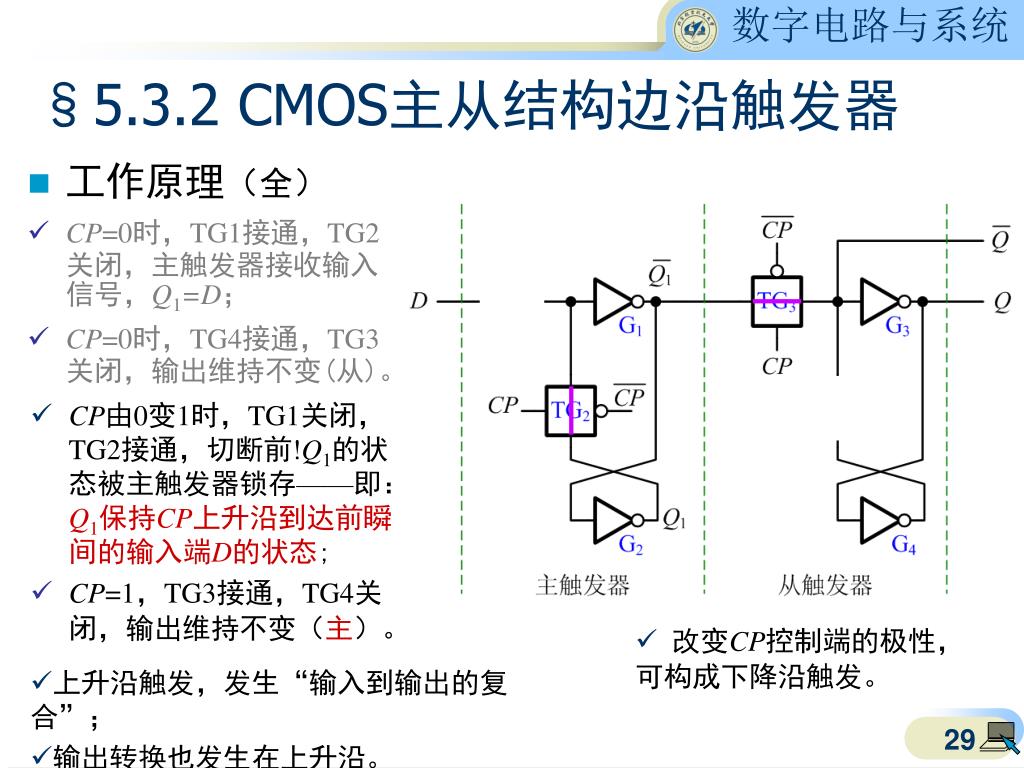

  29. §5.3.2 CMOS主从结构边沿触发器 • 工作原理(全) • CP=0时,TG1接通,TG2关闭,主触发器接收输入信号,Q1=D; • CP=0时,TG4接通,TG3关闭,输出维持不变(从)。 • CP由0变1时,TG1关闭,TG2接通,切断前!Q1的状态被主触发器锁存——即:Q1保持CP上升沿到达前瞬间的输入端D的状态; • CP=1,TG3接通,TG4关闭,输出维持不变(主)。 • 改变CP控制端的极性,可构成下降沿触发。 • 上升沿触发,发生“输入到输出的复合”; • 输出转换也发生在上升沿。

  30. §5.3.3 利用传输延迟时间的边沿触发器 • 电路结构 • G1~G3、G4~G6组成基本RS触发器,G7、G8为导引门,其延迟时间大于基本RS触发器的翻转时间。 • 注意G2和G6门,有时钟控制端CP的输入。

  31. §5.3.3 利用传输延迟时间的边沿触发器 • CP=1期间:

  32. §5.3.3 利用传输延迟时间的边沿触发器 • CP由1跳变0时,首先封锁G2、G6两个与门,基本RS触发器等效为: • 由于延迟时间大,CP下跳时, G7、G8门的输出还没有变化,由基本RS触发器特性方程: • 此后,G7、G8门也被封锁,J、K的变化不再起作用。 • CP下降沿触发。

  33. 讨论 电平触发 v.s.脉冲主从RS v.s.脉冲主从JK v.s.边沿触发 • 电平触发 • 多次翻转; • 主从RS触发 • 从触发器的状态不会多次翻转,输出状态在一个时钟周期(相位从下降沿开始)内稳定不变;主触发器仍可能多次翻转; • 主从JK触发 • 一次性改变:一个CP内主触发器可以改变一次,也只能改变一次; • 边沿触发 • 为了提高触发器的可靠性,增强抗干扰能力,希望触发器的次态仅仅取决于CP信号下降沿(或上升沿)到达时刻输入信号的状态; • 在此之前和之后,输入信号的变化对触发器的次态没有影响。

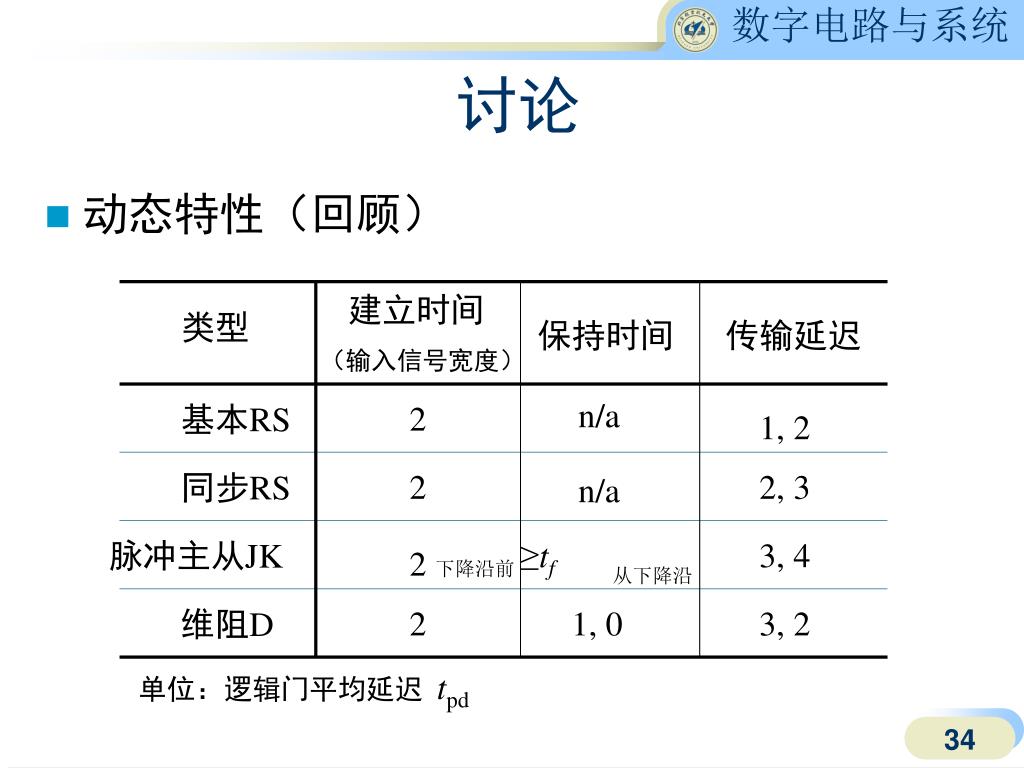

  34. 2 n/a 1, 2 2 2, 3 n/a ≥tf 3, 4 2 下降沿前 从下降沿 2 1, 0 3, 2 讨论 • 动态特性(回顾) 建立时间 (输入信号宽度) 类型 保持时间 传输延迟 基本RS 同步RS 脉冲主从JK 维阻D 单位:逻辑门平均延迟 tpd

  35. 课程信息 • 教师:李峭 • 新主楼 F-710 • e-Mail: liqbuaa@ee.buaa.edu.cn(可预约答疑) • 电话: 8233.8894分机803 • 助教 • 21班:李铮 (新主F-711) • 22班:尚文轩 (同上) • 23班:杨洁 (同上) • 周三下班之前,交上周作业
