  1. Procesory Intel

  2. Intel 4004 (8008) • uveden na trh roku 1971 • frekvence 108kHz • obsahoval 2300 tranzistorů. • v roce 1972 následoval rychlejší procesor 8008 s frekvencí 200kHz • použití: v kalkulačkách a při řízení světelné signalizace

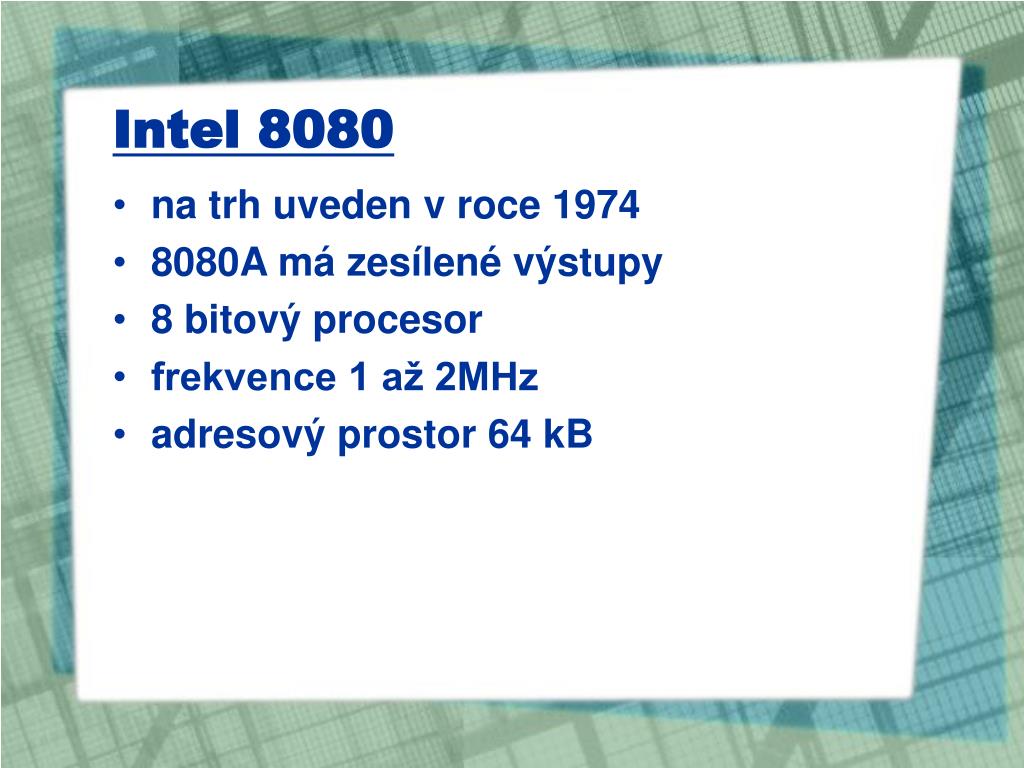

  3. Intel 8080 • na trh uveden v roce 1974 • 8080A má zesílené výstupy • 8 bitový procesor • frekvence 1 až 2MHz • adresový prostor 64 kB

  4. I8086 • Na trh uveden v letech 1979 – 1980 • Frekvence 5, 8, 10 MHz • Výkon 0,33 až 0,66 MIPS • Možnost spolupráce s matematickým koprocesorem I8087 • Procesor typu CISK • Plně 16bitový procesor

  5. během jedné instrukce zpracuje maximálně 16b číslo (tj. 0 až 65535) • 16bitová datová sběrnice, která dovoluje přenášet data do (z) čipu po 16 bitech • 20bitová adresová sběrnice (multiplexovaná), adresovatelný prostor max. 1 MB (220 B = 1048576 B) – 20b adresová = 16b logická adresa + 4b offsetu • 2 oddělené jednotky - tzv. prováděcí (EU) a jednotka pro styk se sběrnicí (BIU)

  6. EU (execution unit) - prováděcí jednotka • ALU operace a výpočty části adresy • osm 16 b. registrů • jednota BIU (bus interface unit) - jednotka styku se sběrnicí • vypočítává 20 bitovou fyzickou adresu • načítá data a instrukce • má čtyři 16 b. segmentové registry • veškerý styk s vnější sběrnicí pro • vybírá instrukce do zásoby a vytváří frontu ve FIFO.

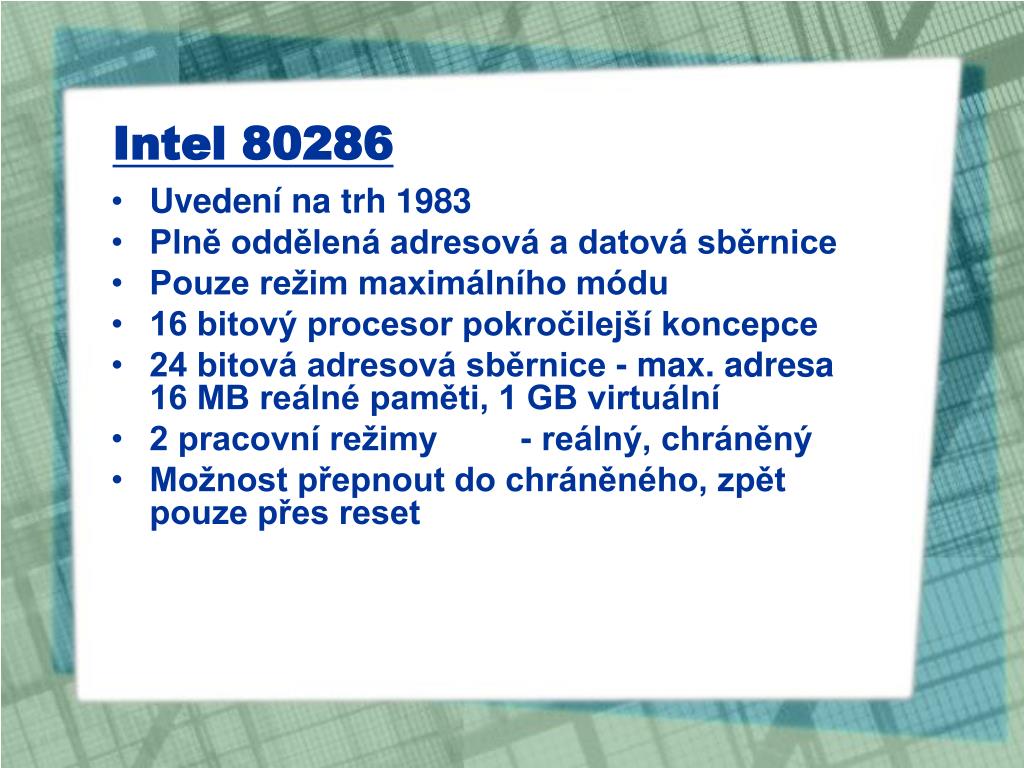

  7. Intel 80286 • Uvedení na trh 1983 • Plně oddělená adresová a datová sběrnice • Pouze režim maximálního módu • 16 bitový procesor pokročilejší koncepce • 24 bitová adresová sběrnice - max. adresa 16 MB reálné paměti, 1 GB virtuální • 2 pracovní režimy - reálný, chráněný • Možnost přepnout do chráněného, zpět pouze přes reset

  8. Intel 80286 • víceuživatelský režim • rozšířený soubor instrukcí oproti 8086 • možnost připojení koprocesoru 80287 • Frekvence 8, 10, 12, 14, 16, později 20 a 25 MHz • Výkon 1,2 - 3,75 MIPS • 134 000 tranzistorů

  9. 4 jednotky - EU, BU, IU, AU • EU - prováděcí jednotka, vykonává instrukce, ale nedekóduje je • BU - řízení styku se sběrnicí, řídí práci s koprocesorem, načítá instrukce do fronty 6B • IU - dekóduje instrukce z instrukční fronty a ukládá je do fronty (fronta 3. instrukcí) • AU - adresovací jednotka pro virtuální adresování - segmentové registry pro uložení adresy vlastností segmentů + 3 registry ukazující na tabulku deskriptorů a 1 registr úkolu (TR)

  10. Intel 80386 • rok uvedení 1985/86 • plně 32bitový • oddělená adresová a datová sběrnice o plné šíři • až 4 GB reálné paměti, 64 TB virtuální paměti • 3 módy - reálný, chráněný, virtuální • možnost přepnutí módu bez RESETu • cca 275 000 tranzistorů. • frekvence 16 - 40 Mhz • 6 - 15 MIPS • možnost využití stránkování

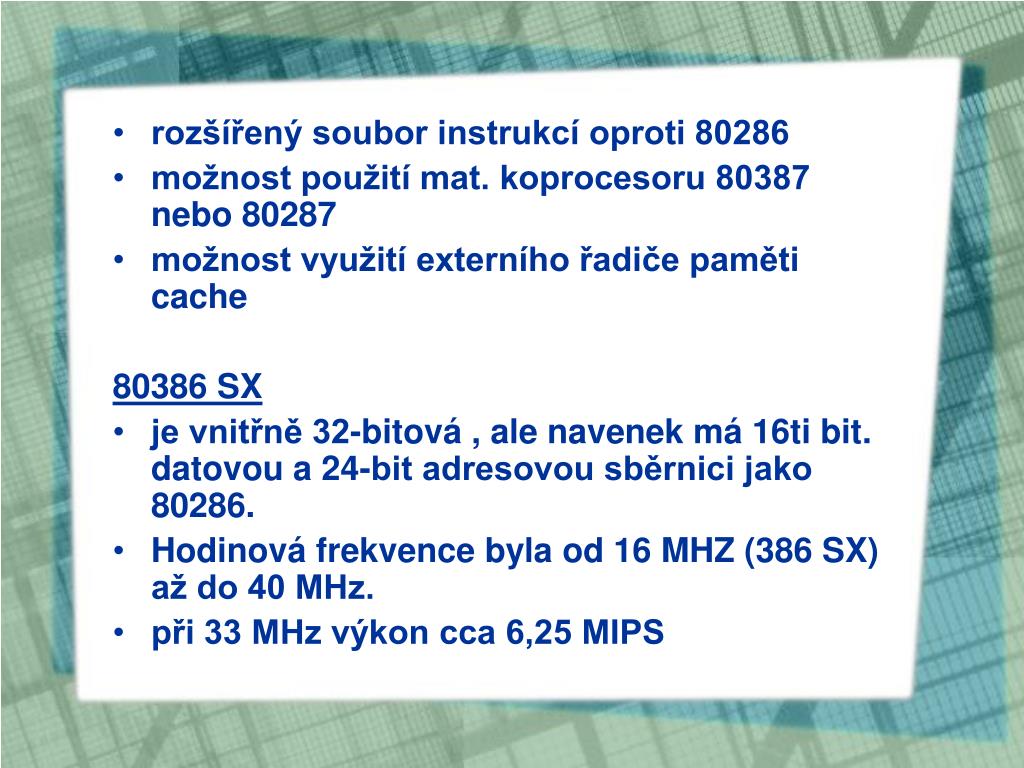

  11. rozšířený soubor instrukcí oproti 80286 • možnost použití mat. koprocesoru 80387 nebo 80287 • možnost využití externího řadiče paměti cache 80386 SX • je vnitřně 32-bitová , ale navenek má 16ti bit. datovou a 24-bit adresovou sběrnici jako 80286. • Hodinová frekvence byla od 16 MHZ (386 SX) až do 40 MHz. • při 33 MHz výkon cca 6,25 MIPS

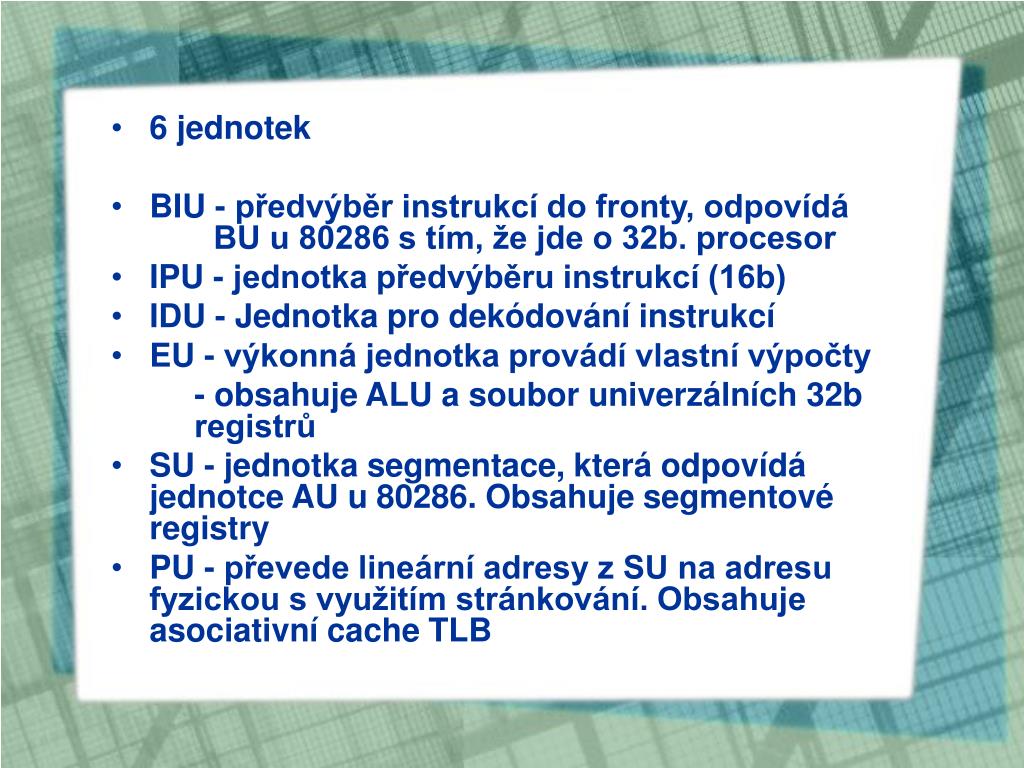

  12. 6 jednotek • BIU - předvýběr instrukcí do fronty, odpovídá BU u 80286 s tím, že jde o 32b. procesor • IPU - jednotka předvýběru instrukcí (16b) • IDU - Jednotka pro dekódování instrukcí • EU - výkonná jednotka provádí vlastní výpočty - obsahuje ALU a soubor univerzálních 32b registrů • SU - jednotka segmentace, která odpovídá jednotce AU u 80286. Obsahuje segmentové registry • PU - převede lineární adresy z SU na adresu fyzickou s využitím stránkování. Obsahuje asociativní cache TLB

  13. Intel 80486 • rok uvedení na trh 1989 • počet tranzistorů cca 1,2 mil. • obsahuje 8 vnitřních jednotek • prvky architektury RISC • 32 bitová adresová sběrnice32 bitová datová sběrnice • frekvence 25 - 50 MHz • výkon 22 - 44 MIPS

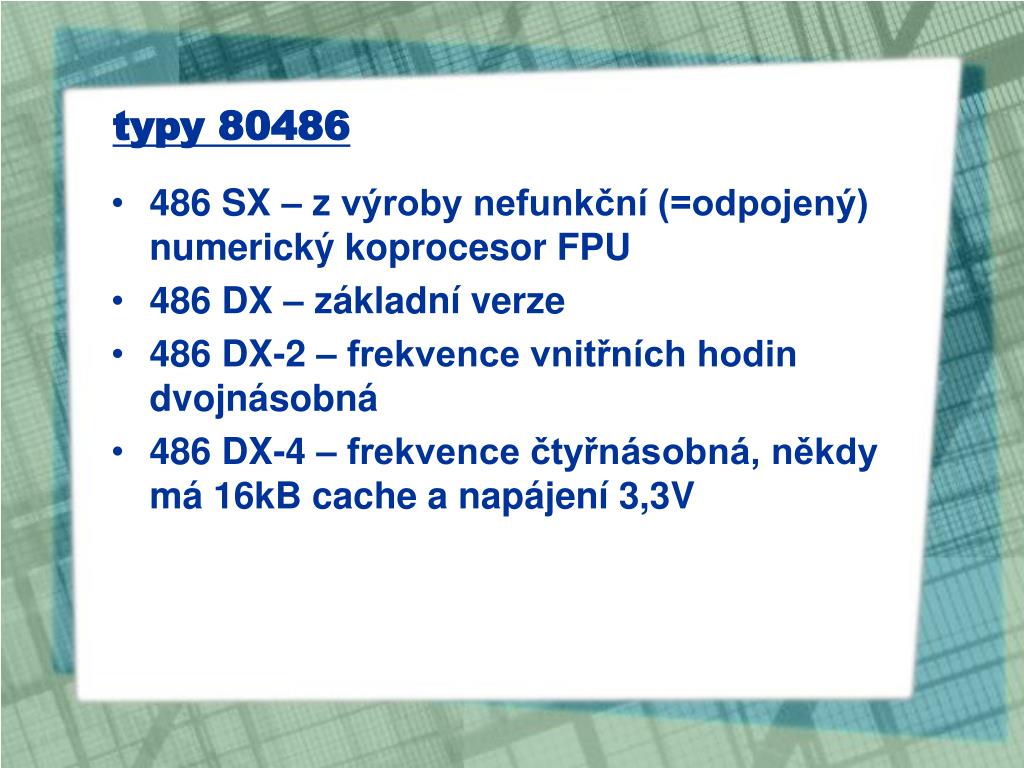

  14. typy 80486 • 486 SX – z výroby nefunkční (=odpojený) numerický koprocesor FPU • 486 DX – základní verze • 486 DX-2 – frekvence vnitřních hodin dvojnásobná • 486 DX-4 – frekvence čtyřnásobná, někdy má 16kB cache a napájení 3,3V

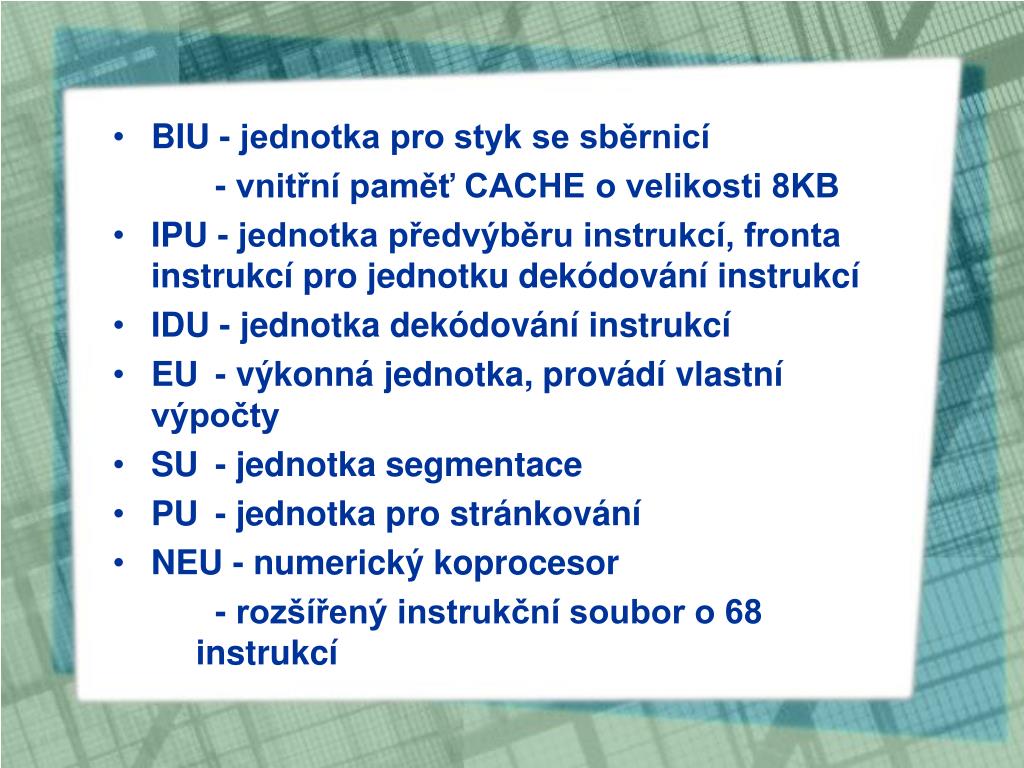

  15. BIU - jednotka pro styk se sběrnicí - vnitřní paměť CACHE o velikosti 8KB • IPU - jednotka předvýběru instrukcí, fronta instrukcí pro jednotku dekódování instrukcí • IDU - jednotka dekódování instrukcí • EU - výkonná jednotka, provádí vlastní výpočty • SU - jednotka segmentace • PU - jednotka pro stránkování • NEU - numerický koprocesor - rozšířený instrukční soubor o 68 instrukcí

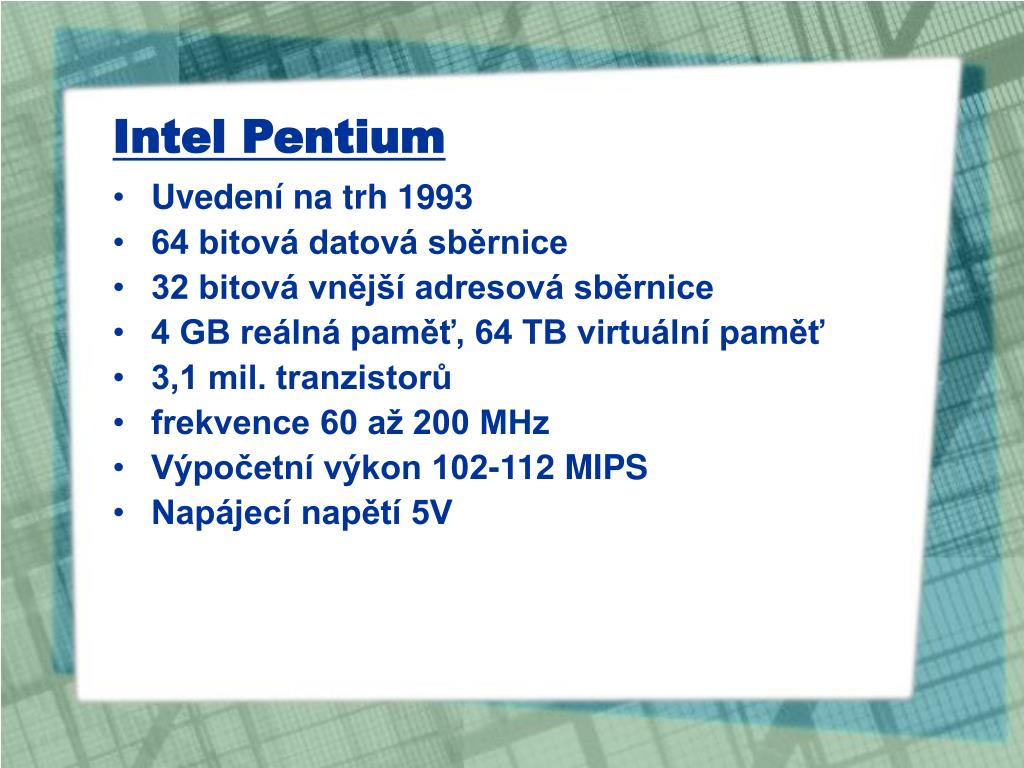

  16. Intel Pentium • Uvedení na trh 1993 • 64 bitová datová sběrnice • 32 bitová vnější adresová sběrnice • 4 GB reálná paměť, 64 TB virtuální paměť • 3,1 mil. tranzistorů • frekvence 60 až 200 MHz • Výpočetní výkon 102-112 MIPS • Napájecí napětí 5V

  17. Využívá superskalární architekturu • Dvě celočíselné 32-bitové ALU • Další ALU je umístěna v numerické výkonné jednotce, která je součástí procesoru • Oddělená instrukční a datová cache (obě po 8kB) • Blok předpovídání skoků - dynamicky předpovídá skoky (cache)

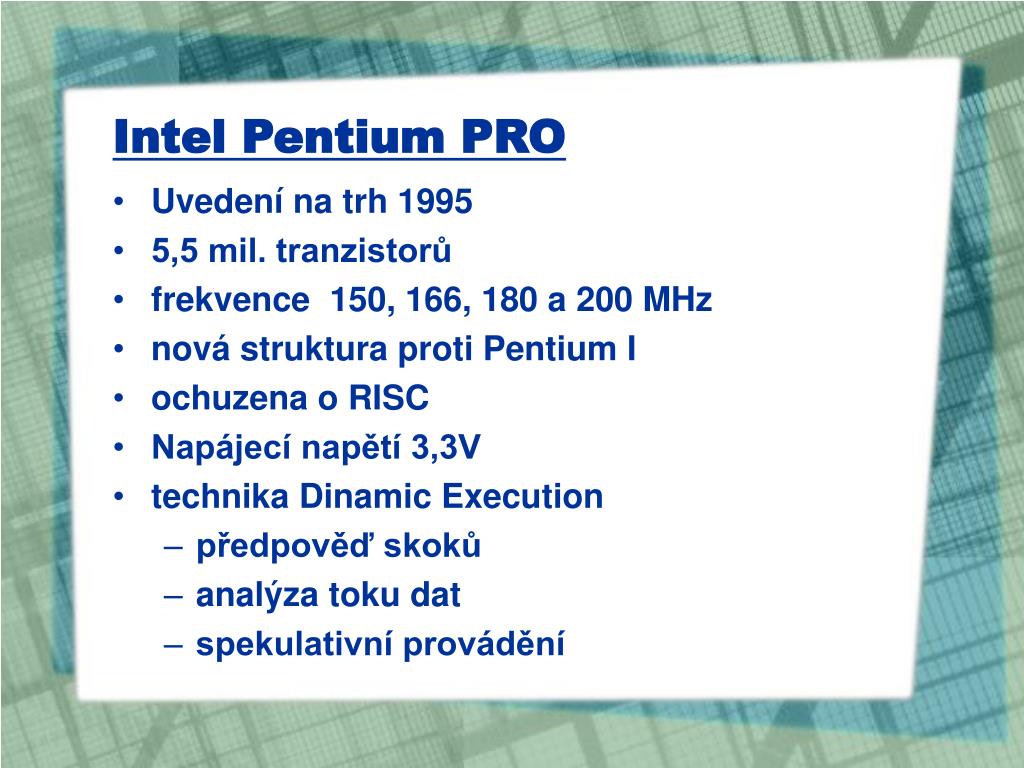

  18. Intel Pentium PRO • Uvedení na trh 1995 • 5,5 mil. tranzistorů • frekvence 150, 166, 180 a 200 MHz • nová struktura proti Pentium I • ochuzena o RISC • Napájecí napětí 3,3V • technika Dinamic Execution • předpověď skoků • analýza toku dat • spekulativní provádění

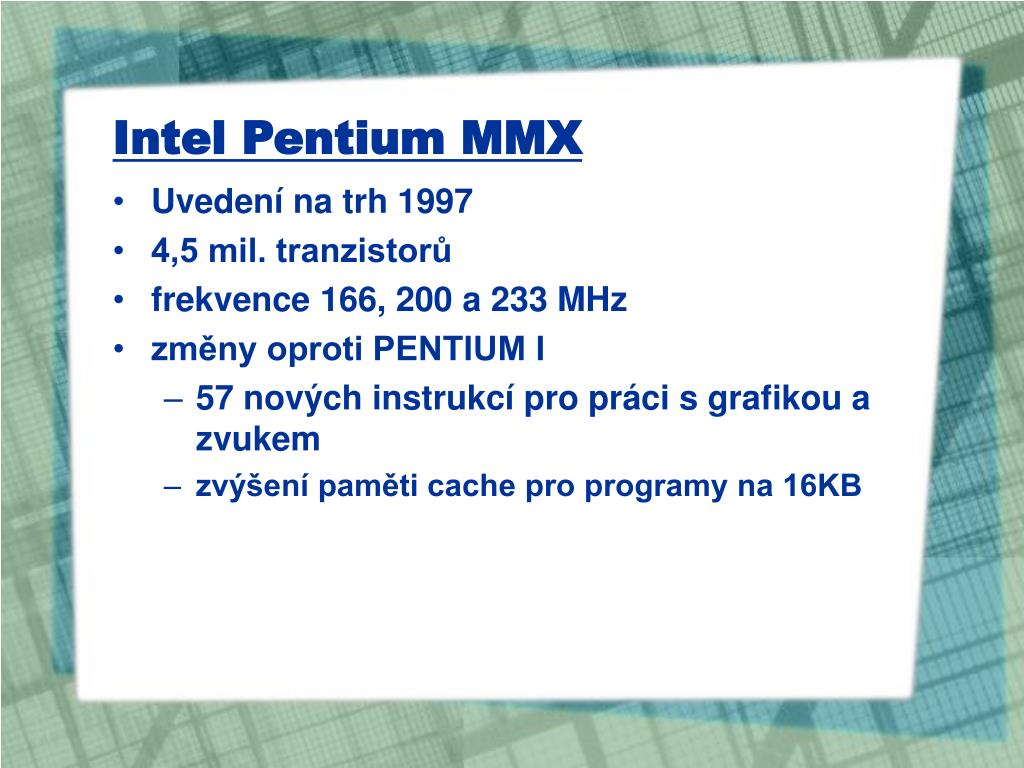

  19. Intel Pentium MMX • Uvedení na trh 1997 • 4,5 mil. tranzistorů • frekvence 166, 200 a 233 MHz • změny oproti PENTIUM I • 57 nových instrukcí pro práci s grafikou a zvukem • zvýšení paměti cache pro programy na 16KB

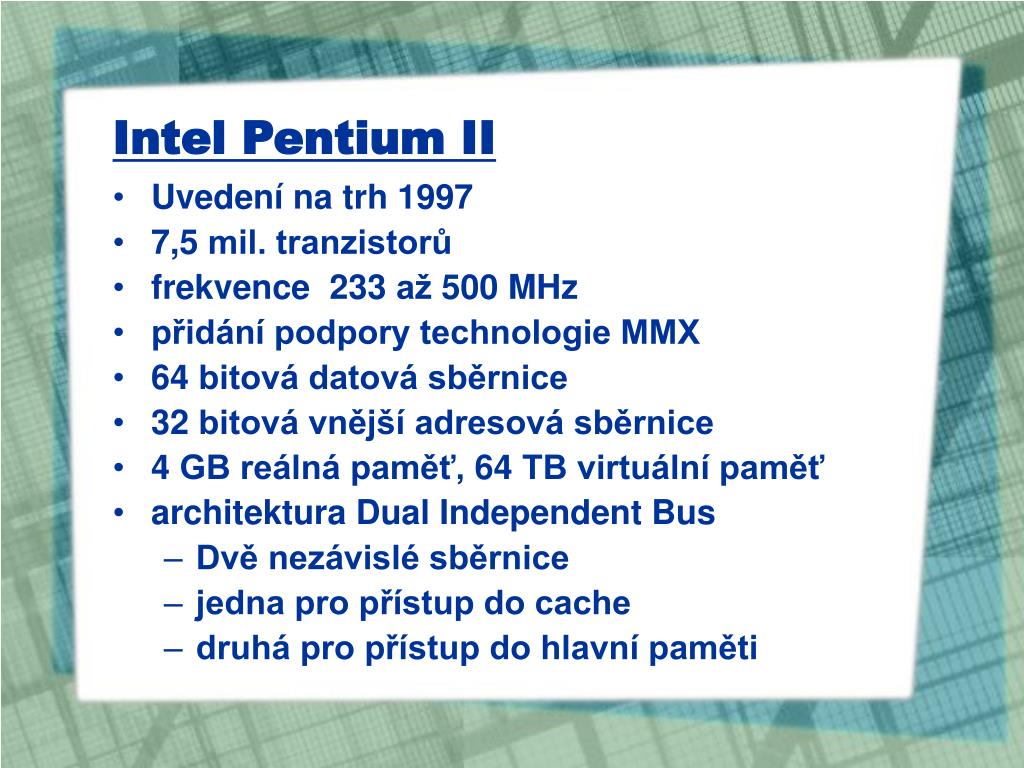

  20. Intel Pentium II • Uvedení na trh 1997 • 7,5 mil. tranzistorů • frekvence 233 až 500 MHz • přidání podpory technologie MMX • 64 bitová datová sběrnice • 32 bitová vnější adresová sběrnice • 4 GB reálná paměť, 64 TB virtuální paměť • architektura Dual Independent Bus • Dvě nezávislé sběrnice • jedna pro přístup do cache • druhá pro přístup do hlavní paměti

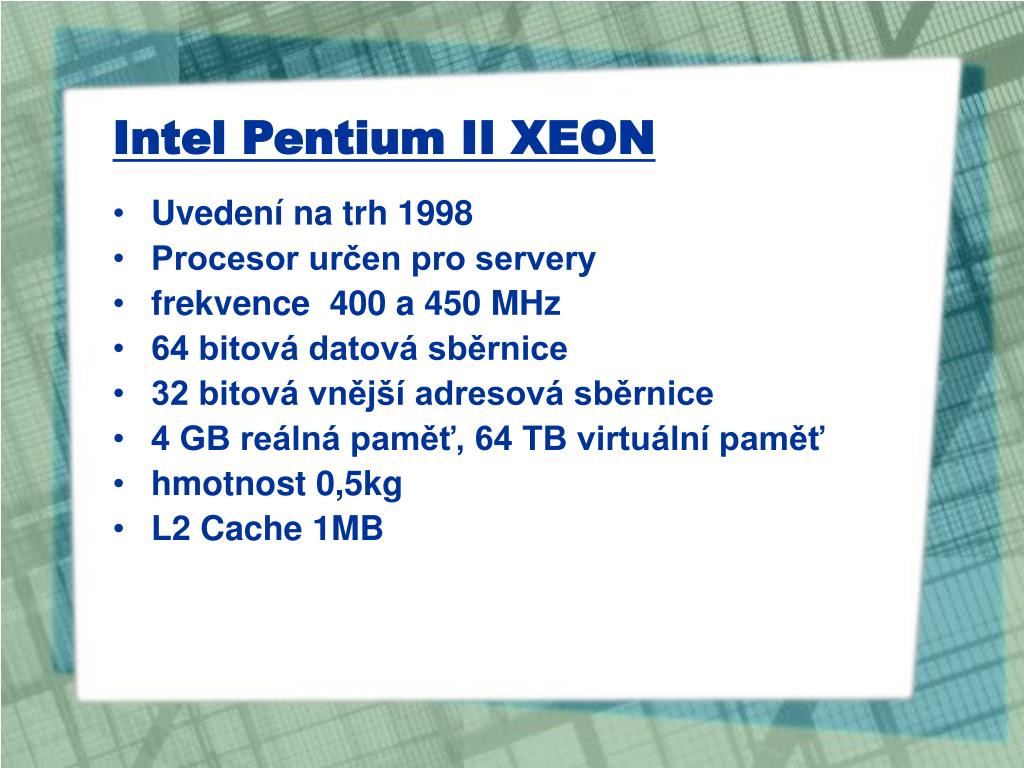

  21. Intel Pentium II XEON • Uvedení na trh 1998 • Procesor určen pro servery • frekvence 400 a 450 MHz • 64 bitová datová sběrnice • 32 bitová vnější adresová sběrnice • 4 GB reálná paměť, 64 TB virtuální paměť • hmotnost 0,5kg • L2 Cache 1MB

  22. Intel Pentium III • Uvedení na trh 1999 • 9,5 mil. tranzistorů • frekvence 450 - 1400 MHz • 64 b. datová, 32 b. vnější adresová sběrnice • 4 GB reálná paměť, 64 TB virtuální paměť • napájecí napětí 1,6V • nové instrukce SSE (Streaming SiMD Extensions) • rychlejší výpočty a možnost zpracování více dat v jedno cyklu • L2 Cache (256KB) přímo v chipu

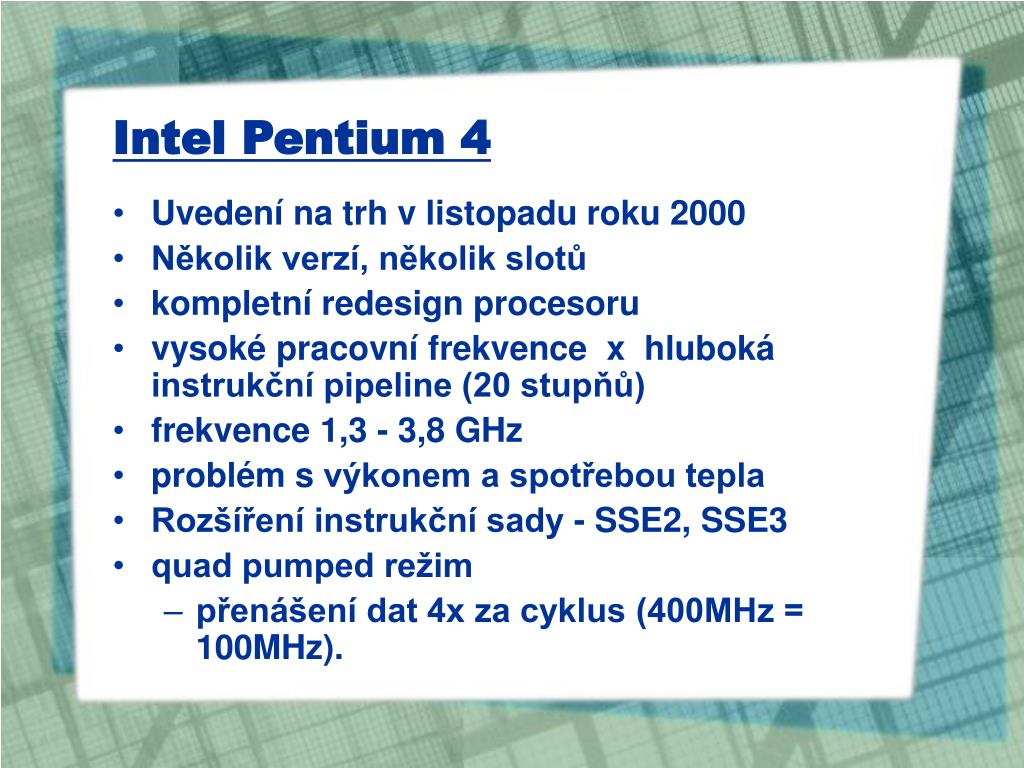

  23. Intel Pentium 4 • Uvedení na trh v listopadu roku 2000 • Několik verzí, několik slotů • kompletní redesign procesoru • vysoké pracovní frekvence x hluboká instrukční pipeline (20 stupňů) • frekvence 1,3 - 3,8 GHz • problém s výkonem a spotřebou tepla • Rozšíření instrukční sady - SSE2, SSE3 • quad pumped režim • přenášení dat 4x za cyklus (400MHz = 100MHz).

  24. Willamette • První verze P4 • 256 kB cache (128 kB pro Celeron) • patice socket 423 i 478 • sběrnice 400 MHz, 0,18µm • Northwood • druhá verze procesoru P4 • 512 kB cache • patice socket 478 • Hyperthreading • sběrnice 400 a 533 MHz, 0,13µm

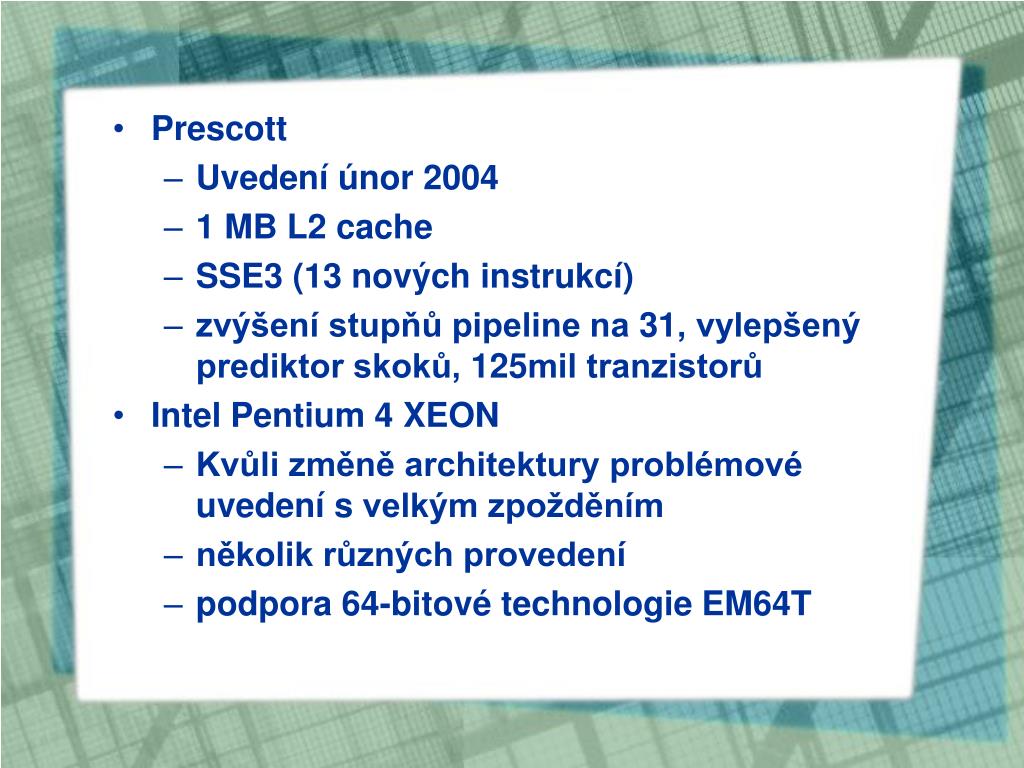

  25. Prescott • Uvedení únor 2004 • 1 MB L2 cache • SSE3 (13 nových instrukcí) • zvýšení stupňů pipeline na 31, vylepšený prediktor skoků, 125mil tranzistorů • Intel Pentium 4 XEON • Kvůli změně architektury problémové uvedení s velkým zpožděním • několik různých provedení • podpora 64-bitové technologie EM64T

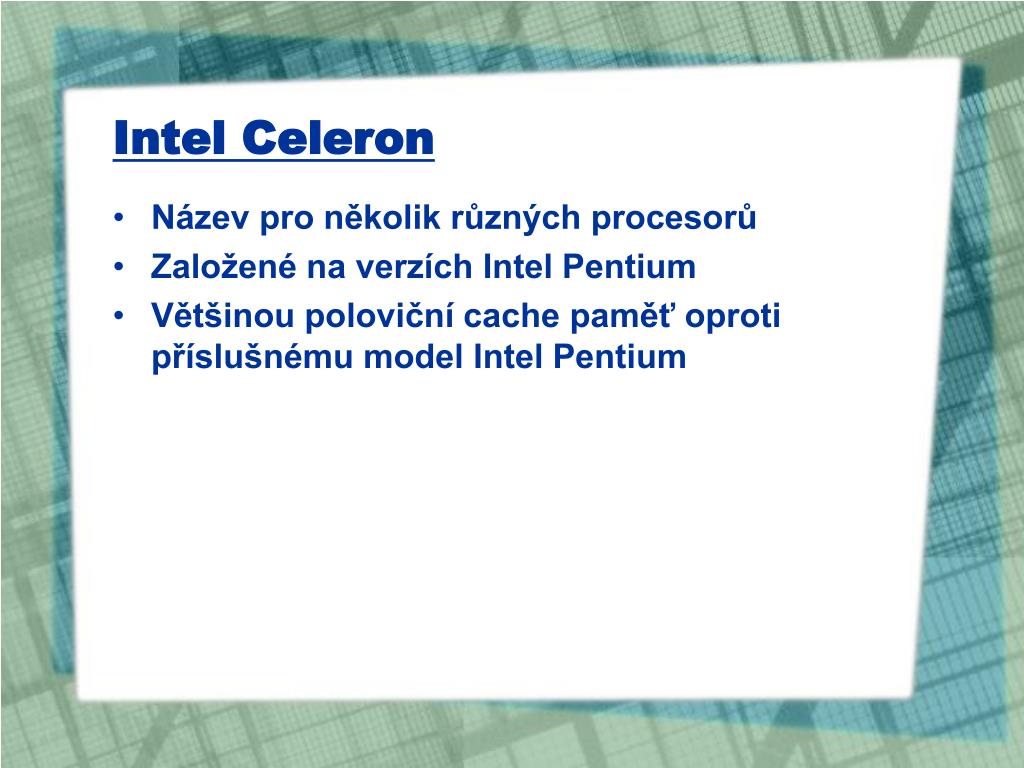

  26. Intel Celeron • Název pro několik různých procesorů • Založené na verzích Intel Pentium • Většinou poloviční cache paměť oproti příslušnému model Intel Pentium

  27. Covington • Odvozen od Pentia II • 266MHz, žádná L2 cache, dobré možnosti přetaktování (až 400 MHz) • Mendocino (Celeron A) • Odvozen od Pentia II • 128 kB L2 cache, výkony srovnatelné s Pentium II • Coppermine-128 (Celeron II) • Odvozen od Pentia III • 128 kB L2 cache, dobré možnosti přetaktování

  28. Tualatin • Odvozen od Pentia III • 100 MHz FSB na rozdíl od 133 MHz u Pentia III, frekvence 1 - 1,4 GHz • 256 kB L2 cache (PIII 256 nebo 512 kB) • Willamete-128 • Odvozen od Pentia 4 Netburst • frekvence 1,7 a 1,8 GHz • 128 kB L2 cache - malý výkon • Celeron D • Odvozen od Pentia 4 Prescott • 256 kB L2 cache

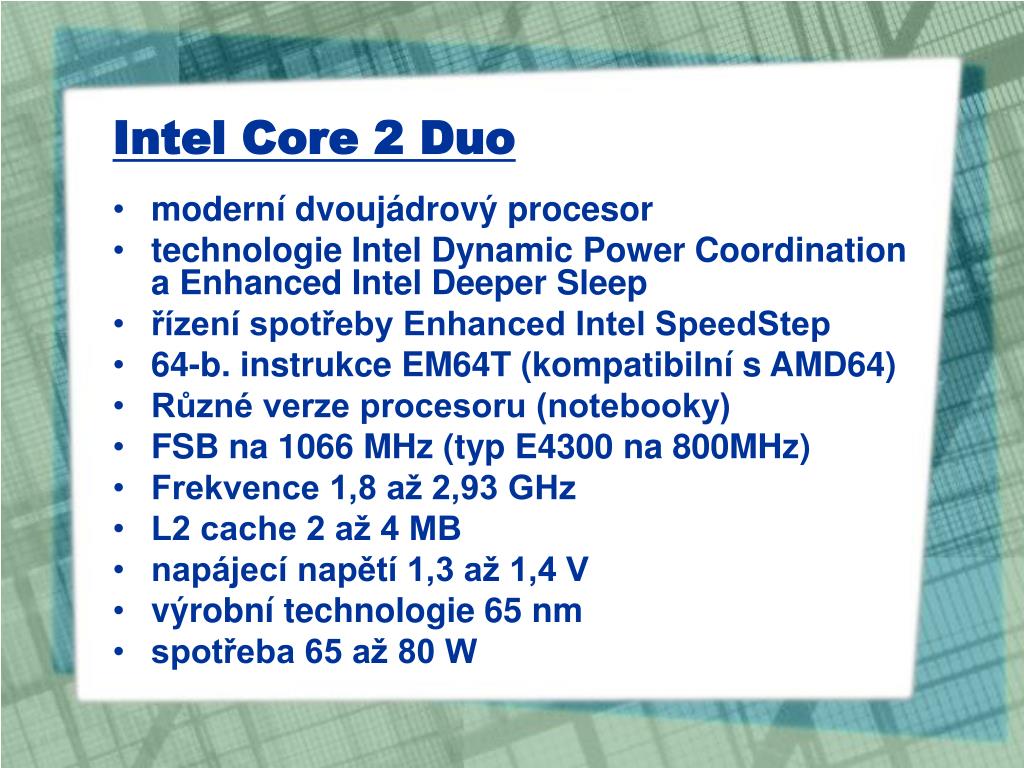

  29. Intel Core 2 Duo • moderní dvoujádrový procesor • technologie Intel Dynamic Power Coordination a Enhanced Intel Deeper Sleep • řízení spotřeby Enhanced Intel SpeedStep • 64-b. instrukce EM64T (kompatibilní s AMD64) • Různé verze procesoru (notebooky) • FSB na 1066 MHz (typ E4300 na 800MHz) • Frekvence 1,8 až 2,93 GHz • L2 cache 2 až 4 MB • napájecí napětí 1,3 až 1,4 V • výrobní technologie 65 nm • spotřeba 65 až 80 W

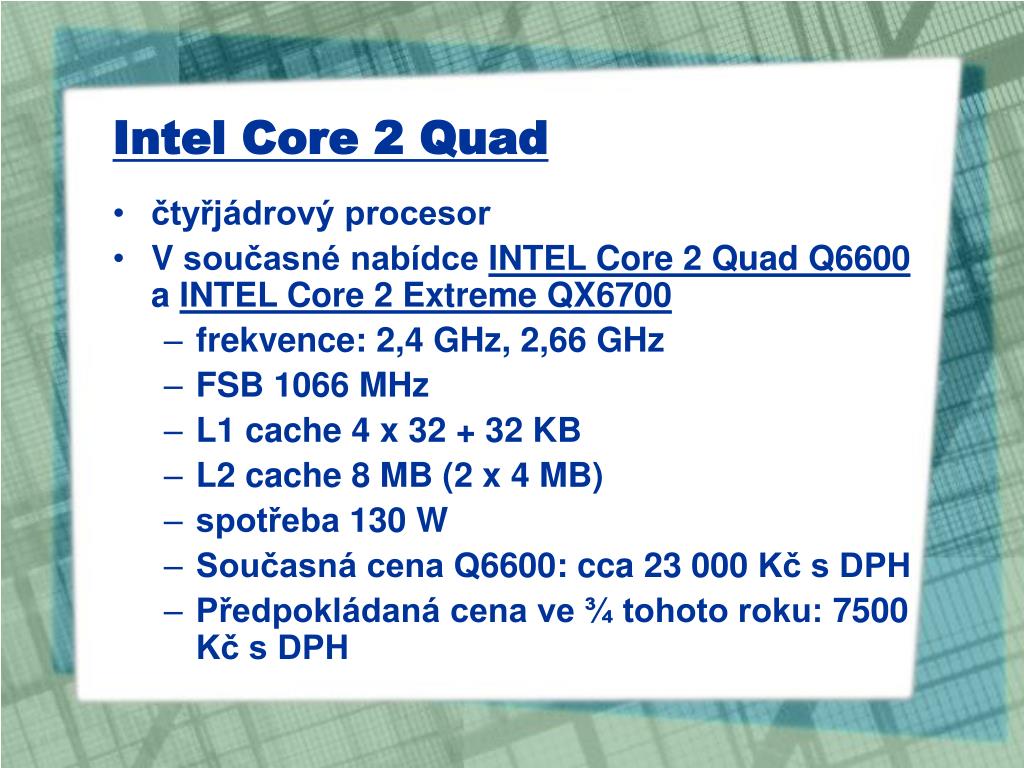

  30. Intel Core 2 Quad • čtyřjádrový procesor • V současné nabídce INTEL Core 2 Quad Q6600 a INTEL Core 2 Extreme QX6700 • frekvence: 2,4 GHz, 2,66 GHz • FSB 1066 MHz • L1 cache 4 x 32 + 32 KB • L2 cache 8 MB (2 x 4 MB) • spotřeba 130 W • Současná cena Q6600: cca 23 000 Kč s DPH • Předpokládaná cena ve ¾ tohoto roku: 7500 Kč s DPH

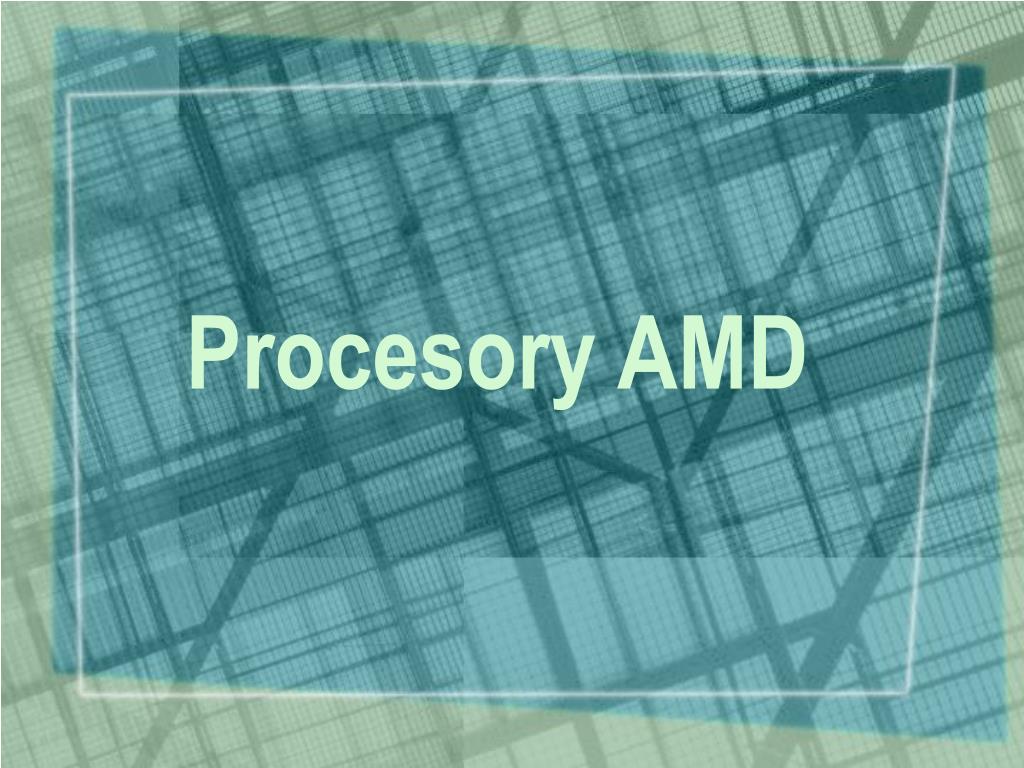

  31. Procesory AMD

  32. AMD K5 • Uvedení na trh 1995 • 4,3 milionu tranzistorů • frekvence 75 - 133 MHz • srovnatelný výkon jako Intel Pentium a Pentium Pro • AMD K6 • Uvedení na trh 1997 • 8,8 milionu tranzistorů • frekvence 166 - 300 MHz • Podpora instrukcí MMX • Jádro na základě architektury typu RISC (rychlejší než Intel na stejné f)

  33. AMD K6-2 • Uvedení na trh 1998 • 9,3 milionu tranzistorů • frekvence 233 - 570 MHz • L1 cache 64 KB • podpora technologie 3DNow! (Intel později převzal pod názvem SSE) • Konkurence pro Intel Pentium II a Celeron • AMD K6-3 • Uvedení na trh 1999 • 21,4 milionu tranzistorů • frekvence 400 - 550 MHz • přidána L2 cache 256 KB

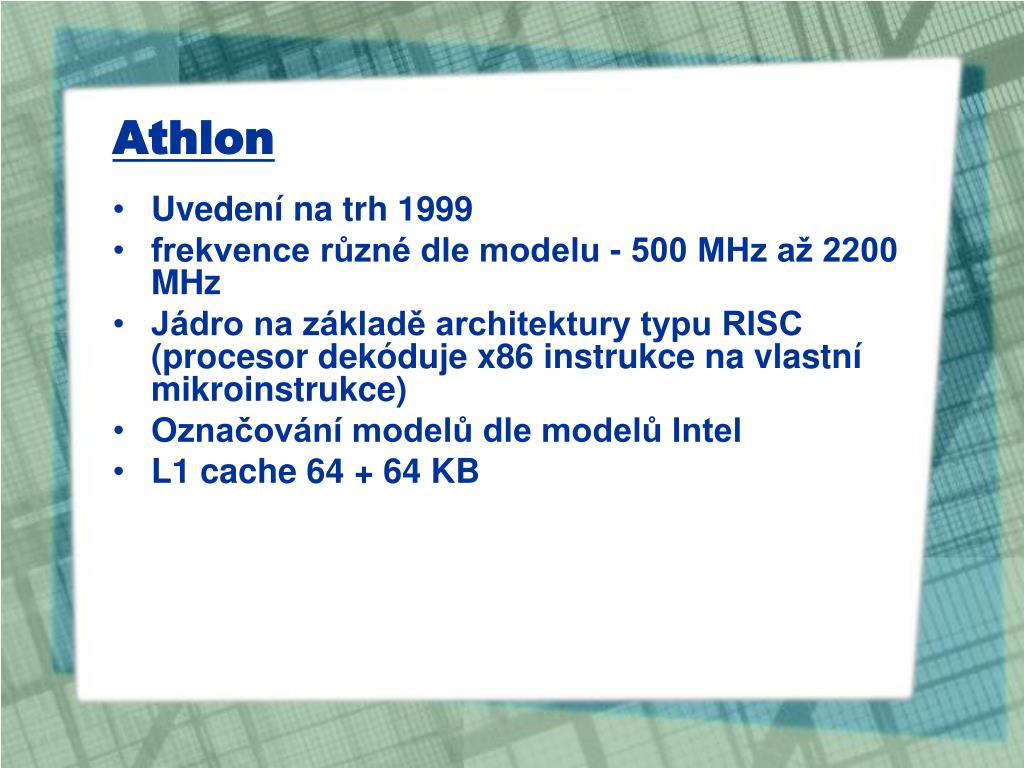

  34. Athlon • Uvedení na trh 1999 • frekvence různé dle modelu - 500 MHz až 2200 MHz • Jádro na základě architektury typu RISC (procesor dekóduje x86 instrukce na vlastní mikroinstrukce) • Označování modelů dle modelů Intel • L1 cache 64 + 64 KB

  35. Athlon • Externí L2 cache 512 KB (50, 40, nebo 33% rychlosti CPU) • frekvence 500 - 1000 MHz • 250 a 180 nm • Thunderbird • L2 cache 256 KB integrovaná u procesoru • frekvence 650 až 1400 MHz • 180 nm • Uvedení roku 2000

  36. Palomino • Přidána podpora instrukcí SSE • frekvence 1333 až 2250 • Barton • L2 cache 512 KB • frekvence 1833 - 2200

  37. Duron • Uvedení na trh 2000 • levnější alternativa k Atlonu • L2 cache pouze 64 KB (Athlon 256, později 512 KB) • frekvence 600 MHz - 1,8 GHz (dle modelu a jádra)

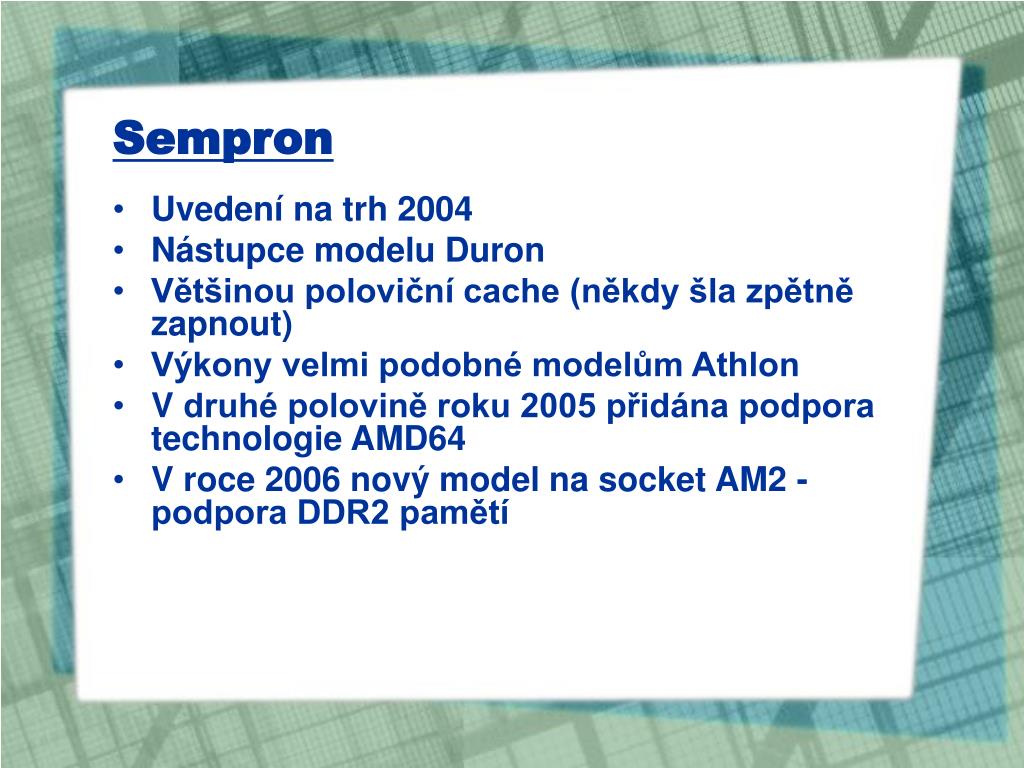

  38. Sempron • Uvedení na trh 2004 • Nástupce modelu Duron • Většinou poloviční cache (někdy šla zpětně zapnout) • Výkony velmi podobné modelům Athlon • V druhé polovině roku 2005 přidána podpora technologie AMD64 • V roce 2006 nový model na socket AM2 - podpora DDR2 pamětí

  39. Athlon 64 • Uvedení na trh 2003 • 64-bitový mikroprocesor • Architektura AMD64 • Několik verzí jader (ClawHammer, Newcastle, Winchester, Venice, San Diego a Orleans) • L1 cache 64 + 64 KB • L2 cache 512 - 1024 KB • spotřeba všech modelů do 67 W

  40. Jádro Orleans • L1 cache: 64 + 64 KB • L2 cache: 512 KB • MMX, Extended 3DNow!, SSE, SSE2, SSE3, AMD64, Cool'n'Quiet, NX Bit • Socket AM2 • sběrnice HyperTransport / 1000 MHz • Spotřeba (TDP): maximálně 62 Wattů • Uveden na trh: 23. května, 2006 • Frekvence: 1800 MHz - 2400 MHz • výrobní technologie 90 nm

  41. Athlon 64 FX • Uvedení na trh 2003 • V nabídce stojí nad procesory Athlon 64 • Vyšší pracovní frekvence oproti Athlon 64 • L2 cache 1MB (u dvou jádrových pro každé jádro) • zcela otevřené multiplikátory • Jednojádrové verze: Sledgehammer, Clawhammer, San Diego (90 nm, 2005) • Dvoujádrové verze: Toledo, Windsor

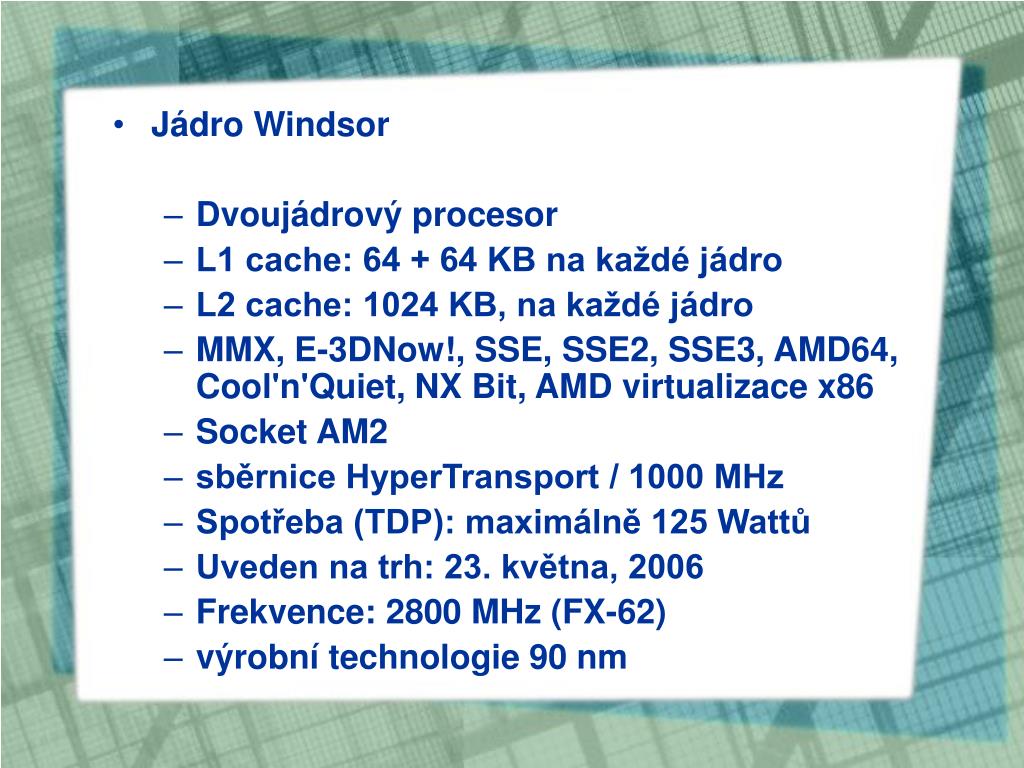

  42. Jádro Windsor • Dvoujádrový procesor • L1 cache: 64 + 64 KB na každé jádro • L2 cache: 1024 KB, na každé jádro • MMX, E-3DNow!, SSE, SSE2, SSE3, AMD64, Cool'n'Quiet, NX Bit, AMD virtualizace x86 • Socket AM2 • sběrnice HyperTransport / 1000 MHz • Spotřeba (TDP): maximálně 125 Wattů • Uveden na trh: 23. května, 2006 • Frekvence: 2800 MHz (FX-62) • výrobní technologie 90 nm

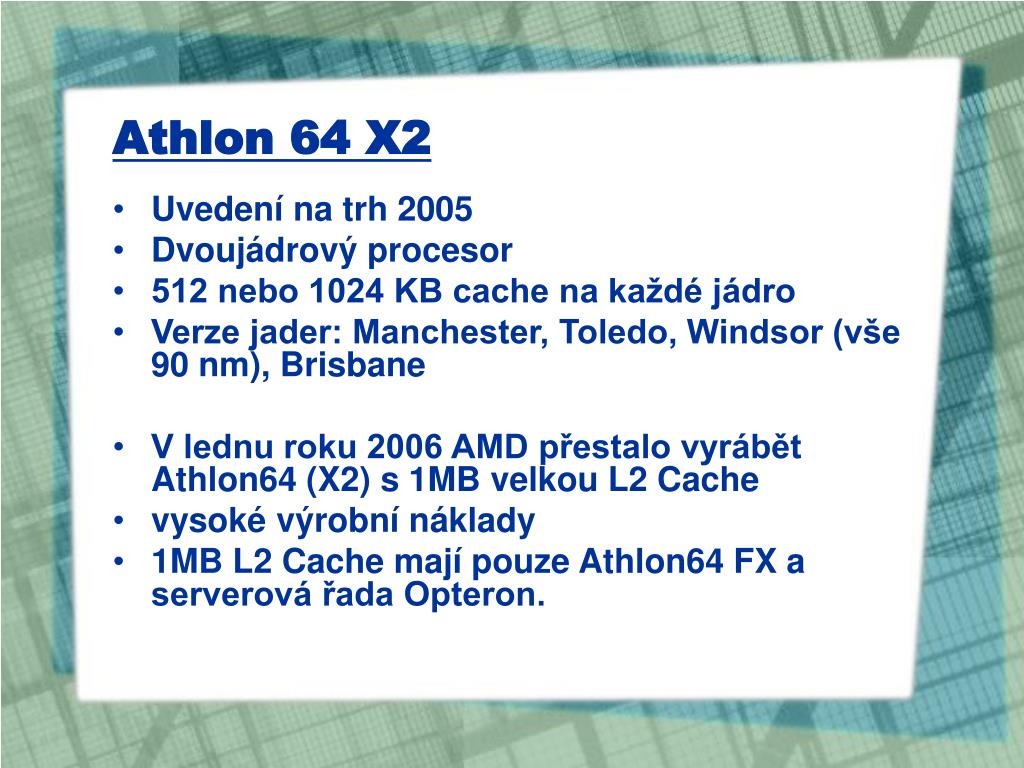

  43. Athlon 64 X2 • Uvedení na trh 2005 • Dvoujádrový procesor • 512 nebo 1024 KB cache na každé jádro • Verze jader: Manchester, Toledo, Windsor (vše 90 nm), Brisbane • V lednu roku 2006 AMD přestalo vyrábět Athlon64 (X2) s 1MB velkou L2 Cache • vysoké výrobní náklady • 1MB L2 Cache mají pouze Athlon64 FX a serverová řada Opteron.

  44. jádro Brisbane • Nejnovější jádro procesoru Athlon 64 X2 • L1 cache: 64 + 64 KB na každé jádro • L2 cache: 512 KB, na každé jádro • MMX, E-3DNow!, SSE, SSE2, SSE3, AMD64, Cool'n'Quiet, NX Bit, AMD Virtualization • Socket AM2 • sběrnice HyperTransport / 1000 MHz • Maximální příkon: (TDP): 65 Watt • Uveden na trh: 5 prosinec, 2006 • Frekvence: 1900 MHz - 2600MHz
