第五章给排水、采暖、燃气工程定额与预算

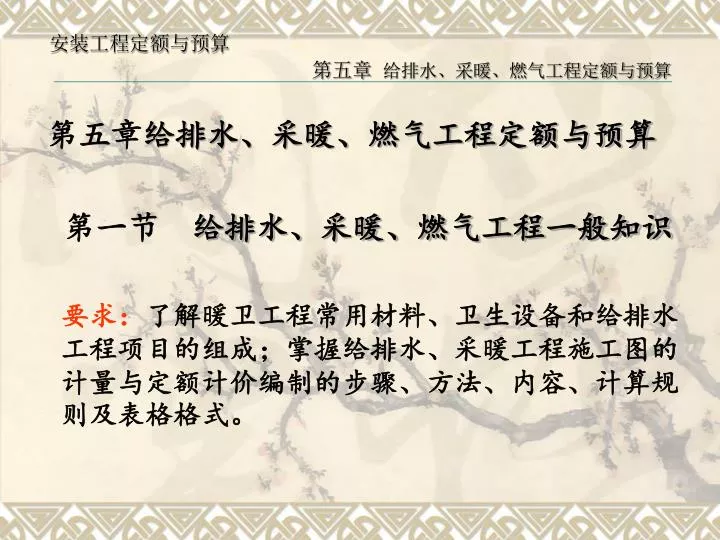

安装工程定额与预算 第五章给排水、采暖、燃气工程定额与预算第五章给排水、采暖、燃气工程定额与预算要求：了解暖卫工程常用材料、卫生设备和给排水工程项目的组成；掌握给排水、采暖工程施工图的计量与定额计价编制的步骤、方法、内容、计算规则及表格格式。第一节给排水、采暖、燃气工程一般知识

一.给排水、采暖、燃气工程系统组成 • （一）给排水系统 • 给排水工程是为了满足建筑物内部各种用水设备的水量并将废水收集和排放出去的工程，它可以分为室内外给水工程和室内外排水工程

1.给水系统 • 给水系统分为室外给水系统和室内给水系统 • 室外给水工程是指向民用和工业生产部门提供用水而建造的工程设施。包括取水、净水、泵站、输配水。 • 室内给水系统可分为生产、生活、消防、组合给水系统

室内给水系统由引水管、水表井、管道系统、给水附件、其它设备组成。室内给水系统由引水管、水表井、管道系统、给水附件、其它设备组成。 • 室外给水管道系统组成

2.排水系统 • 室内排水系统由卫生器具、存水弯、排水干管、横管、立管、通气管、检查口、清扫口等组成

室外排水系统由排水管网、窨井、污水泵站、污水处理和出口等部分组成室外排水系统由排水管网、窨井、污水泵站、污水处理和出口等部分组成

（二）消防系统 • 消防系统可分为室内消防系统和室外消防系统 • 室内消防系统有消火栓系统、自动喷水系统、水幕消防系统

（三）采暖工程系统 • 由于热源与热媒的不同，可以分为热水采暖、蒸汽采暖、辐射采暖、电热采暖、水源热泵采暖、热风采暖（中央空调）等系统 • 一般常见的采暖方式有热水采暖、蒸汽采暖等

（四）燃气工程系统 • 燃气工程由气源、输气管道、保护装置、调压装置、供气管网及燃烧器具等组成。 • 本册定额为民用燃气工程，由庭院管网和室内民用管道组成。

二.常用设备材料与管道安装 • （一）常用管材 • 1.金属管 • （1）无缝钢管 • 无缝钢管常用普通碳素钢、优质碳素钢或低合金钢制造而成。包括一般钢管、合金钢管、不锈钢管、锅炉钢管、石油钢管、地质钢管等。按制造方法可分为热轧钢管和冷轧钢管两种。

无缝钢管的规格用“管外径×壁厚”表示，符号为D×δ，D和δ，单位均为mm无缝钢管的规格用“管外径×壁厚”表示，符号为D×δ，D和δ，单位均为mm • 无缝钢管常用于输送氧气、乙炔管道、室外供热管道和高压水管线。

（2）焊接钢管 • 焊接钢管俗称水煤气管，通常用普通碳素钢中钢号为Q215、Q235、Q255的软钢制造而成。 • 按钢管壁厚不同又分为普通钢管、加厚钢管两种；按其表面是否镀锌可分为镀锌钢管（白铁管）和焊接钢管（黑铁管）；按焊缝的形状分为直缝焊管和螺旋缝焊管。

焊接钢管的直径规格用公称直径“DN”表示，单位为mm焊接钢管的直径规格用公称直径“DN”表示，单位为mm • 镀锌钢管适用于生活饮用水管道或某些水质要求较高的工业用水管道；普通焊接钢管，容易生锈，常用于非饮用水的给水管及煤气管。

（3）铸铁管 • 由生铁铸造而成的生铁管称为铸铁管，分为给水铸铁管和排水铸铁管两种，直径规格均用公称直接“DN”表示。 • 给水铸铁管常用灰口铸铁或球墨铸铁浇筑而成，出厂前内外表面已用防锈沥青漆防腐。

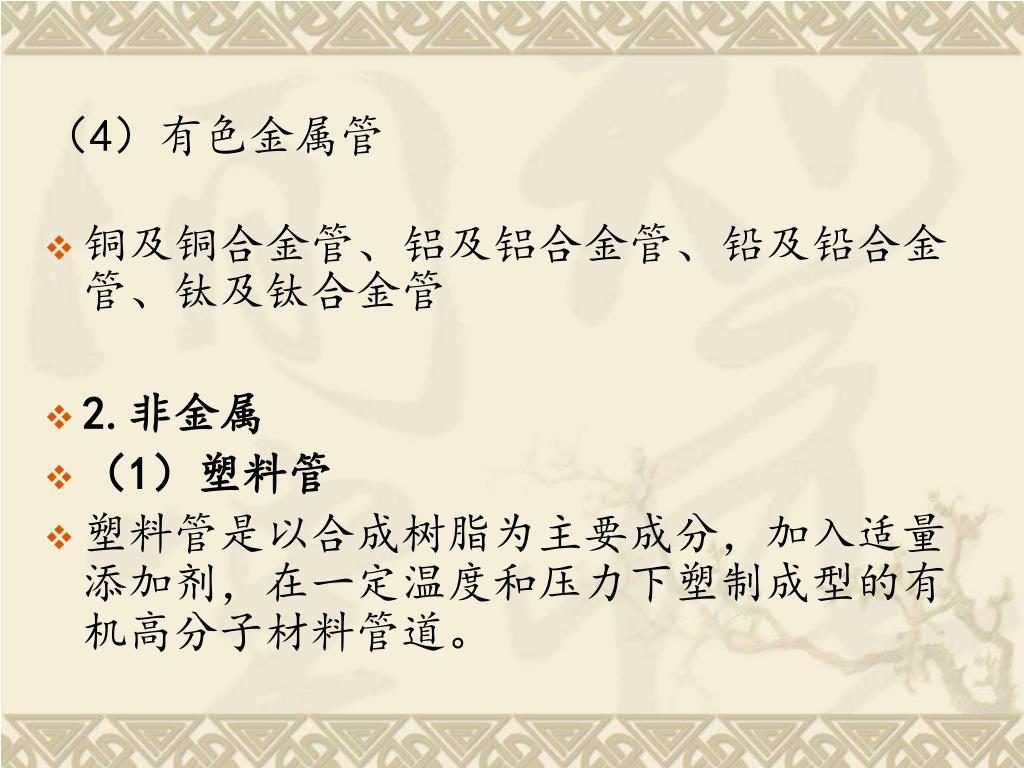

（4）有色金属管 • 铜及铜合金管、铝及铝合金管、铅及铅合金管、钛及钛合金管 • 2.非金属 • （1）塑料管 • 塑料管是以合成树脂为主要成分，加入适量添加剂，在一定温度和压力下塑制成型的有机高分子材料管道。

塑料管分为用于室内外输送冷、热水和低温地板辐射采暖管道的聚乙烯（PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管等，适用于输送生活污水和生产污水的有聚氯乙烯(PVC-U)管。塑料管分为用于室内外输送冷、热水和低温地板辐射采暖管道的聚乙烯（PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管等，适用于输送生活污水和生产污水的有聚氯乙烯(PVC-U)管。

（2）其它非金属管材 • 给排水工程除使用给水塑料管、硬聚氯乙烯排水塑料管外，还经常在室外给排水工程中使用自应力和预应力钢筋混凝土给水管及钢筋混凝土、玻璃管和带釉陶土排水管等。 • （3）玻璃管用于输送除氢氟酸、氟硅酸和强碱以外的一切腐蚀性介质和有机溶剂。

（二）常用管件 • 1.螺纹管件 • 一般给水和采暖工程中，比较常用的有管箍、活接头、弯头、三通、四通、丝堵等，管件规格和管子规格是一致的，以公称直径标称。

2.铸铁管件 • （1）铸铁给水管件 • 铸铁给水管的安装，分为承插和法兰连接两种，在一般工程中常采用承插式，用石棉水泥打口。 • 管路中所用的管件有异径管、三通、四通、弯头等。

（2）离心铸铁排水管件 • 在排水管路中，按其接口形式分为为A型柔性接口（法兰压盖连接）和W型柔性接口（管箍连接）两种。

3.焊接管件 • 在焊接钢管和无缝钢管的安装中，经常要根据现场情况制作一些钢制管件，按制作方法分为压制法和焊接法两种。 4.铝（钢）塑复合管件铝（钢）塑复合管件种类较多，常用的有异径弯头、等径和异径三通、等径直通、内外牙直通、内外牙弯头等

5.热熔管件 • 应用于钢塑复合管、PP-R以及PE棺材的连接，有直接、弯头、三通、弯径、法兰等

（三）管道连接方式 • 1.螺纹连接 • 也称丝扣连接，适用于DN≤100镀锌钢管及较小管径、较低压力的焊管的连接及带螺纹的阀门和设备接管的连接。 • 2.焊接 • 采用氧乙炔焊或电弧焊，常用于DN＞32的焊接钢管、无缝钢管、铜管的连接。

3.法兰连接 • 法兰是一种在一定压力范围内可保持密封作用，可拆的连接件。 • 常用于DN≥100镀锌钢管、无缝钢管、给水铸铁管、PVC-U管和钢塑复合管的连接

4.承插连接 • 管端设有承插口，铸铁管宜用承插式接口、有油麻石棉水泥、橡胶圈石棉水泥、橡胶圈水泥砂浆、油麻青铅和自应力水泥砂浆接口作连接密封口。 • 除以上连接方式外，还有柔性连接、热熔连接、电熔连接、卡套式连接、卡箍连接等。

（四）伸缩器 • 伸缩器（补偿器）的作用是消除管道因温度变化而产生膨胀或收缩应力对管道的影响。常用补偿器有如下几种：自然补偿、方形补偿器、波形补偿器、填料式补偿器等

（五）管道支、吊架的安装 • 在水平管路上可装设活动支架；在垂直管路上可设导向支架；在管路上不允许有任何位移的地方，应设置固定支架。

（六）管道附件 • 1.配水附件 • 配水附件用以调节和分配水量，一般指各种冷、热水龙头。 • 按不同用途，可分为旋压式配水龙头，旋塞式配水龙头，冷热水混合龙头和手术室医用龙头，化验室的化验鹅颈龙头等。

2.阀门 • 阀门是控制调节水流运动的重要配件。 • （1）阀门种类 • 阀门的种类有截止阀、闸阀、止回阀、旋塞阀、疏水阀、浮球阀、减压阀、隔膜阀、球阀、蝶阀、安全阀、节流阀、柱塞阀等。

（2）阀门型号及其表示方法 • 阀门产品型号由七个单元组成，见图所示顺序编制。

3.水表 • 水表是一种计量水量的仪表，一般安装在引水管及需要计量的管路上。 • 常用的水表有旋翼式和螺翼式两种。

（七）管道安装说明 • 1.给排水管道安装说明 • （1）管材使用及连接方式 • 见表管材的使用及连接方式

（2）防腐 • 1）埋于地下或暗装的给排水铸铁管，钢管外壁均刷沥青底漆两道（给水铸铁管外壁有漆者可不再刷漆） • 2）明装镀锌钢管安装试压后，被破坏的镀锌层表面及螺纹露出部分，刷防锈漆一道，面漆两道

3）排水铸铁管和钢管刷防锈漆两道，银粉面漆（或设计指定的面漆）两道（管道有绝热层时，不刷面漆）3）排水铸铁管和钢管刷防锈漆两道，银粉面漆（或设计指定的面漆）两道（管道有绝热层时，不刷面漆） • 4）管道防腐前，必须按设计或有关施工规范要求进行基底清理工作，合格后方可进行防腐 • 5）凡预埋木砖均需经热沥青浸煮防腐处理

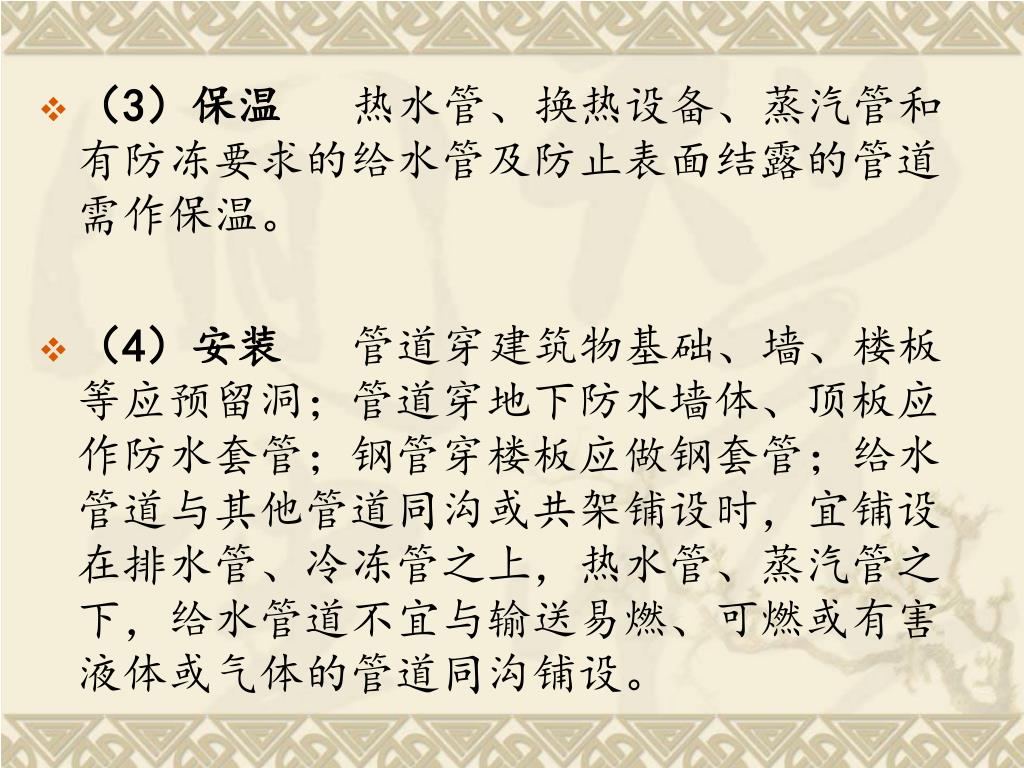

（3）保温 热水管、换热设备、蒸汽管和有防冻要求的给水管及防止表面结露的管道需作保温。 • （4）安装管道穿建筑物基础、墙、楼板等应预留洞；管道穿地下防水墙体、顶板应作防水套管；钢管穿楼板应做钢套管；给水管道与其他管道同沟或共架铺设时，宜铺设在排水管、冷冻管之上，热水管、蒸汽管之下，给水管道不宜与输送易燃、可燃或有害液体或气体的管道同沟铺设。

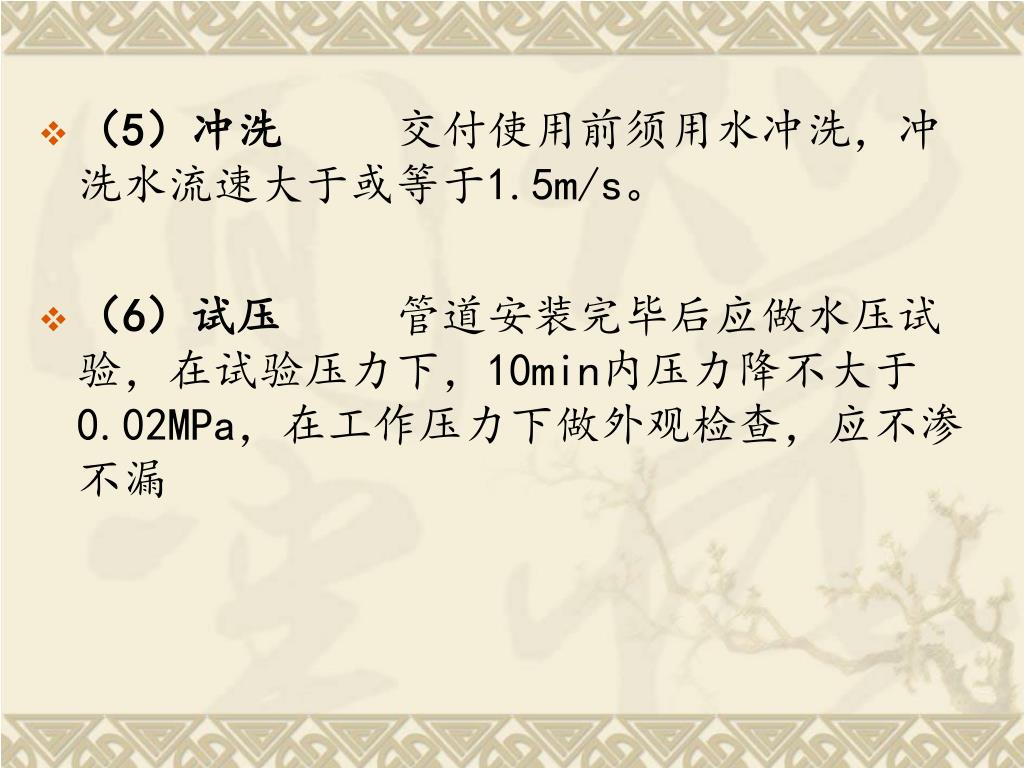

（5）冲洗 交付使用前须用水冲洗，冲洗水流速大于或等于1.5m/s。 • （6）试压管道安装完毕后应做水压试验，在试验压力下，10min内压力降不大于0.02MPa，在工作压力下做外观检查，应不渗不漏

2.排水PVC-U管安装 • （1）伸缩节的设置 • （2）管道支撑 • （3）立管滑动支撑与固定支撑的设置 • （4）管道穿楼板或穿墙时，须预留洞，其直径一般比管道外径大50m。 • （5）管道安装

（八）卫生器具 • 卫生设备是指厨房、卫生间内盥洗设施。包括浴盆、淋浴器、洗面盆、大便器（坐便器、蹲便器）、小便器、洗涤盆和工厂用化验盆以及冲洗水箱、水龙头、排水栓、地漏等项目。

1.洗澡设施 （1）浴盆（2）淋浴器

2.洗面盆 • （1）台式洗面盆 • （2）柱式洗面盆

3.大便器 • （1）坐便器（2）蹲便器

4.小便器 • 一般在公共建筑男卫生间设置有小便器 • 目前在一些公共场所中仍然采用小便器。

5.洗涤盆 • （1）供水设施洗涤盆一般设置冷水管，而目前家庭和酒店、宾馆等均设置了热水管道，经水龙头供洗涤用冷、热水。 • （2）排水方式污水经排水栓、存水弯排入室内下水管道中

6.地漏 • 地漏在排水口处盖有箅子，用以阻止杂物落入管道内，自带水封，可以直接与下水管道相连接。 • 按材质可以分为铜地漏、不锈钢地漏、塑料地漏。 • 地漏安装示意图如右图所示

7.排水栓 • 为了防止污物堵塞排水管道，在洗面盆、浴盆、污水池、洗涤盆等卫生器具与存水弯之间设置排水栓。 • 常用规格为DN32、DN40、DN50。 • 排水栓安装示意图如右图所示。

三、施工图识读 • 室内给排水、采暖工程的施工图主要有平面图和系统图（轴测图），看懂管道在平面图和系统图上表示的含义，是识读管道施工图的基本要求。

（一）图例 • 1.室内给水排水常用图例

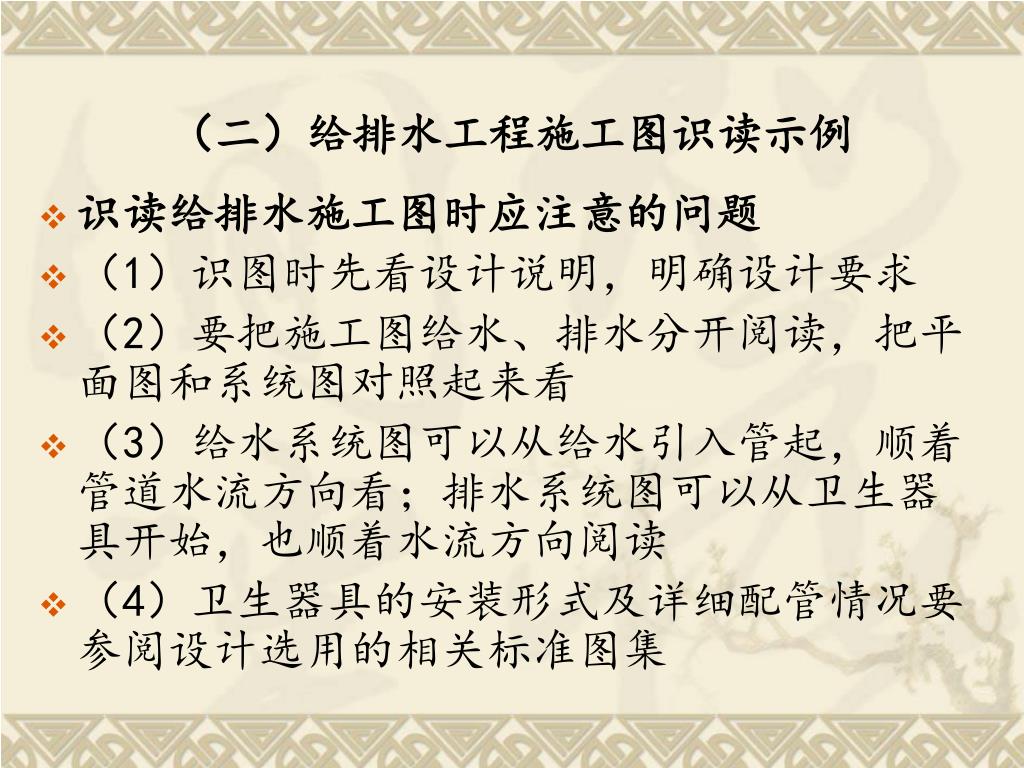

（二）给排水工程施工图识读示例 • 识读给排水施工图时应注意的问题 • （1）识图时先看设计说明，明确设计要求 • （2）要把施工图给水、排水分开阅读，把平面图和系统图对照起来看 • （3）给水系统图可以从给水引入管起，顺着管道水流方向看；排水系统图可以从卫生器具开始，也顺着水流方向阅读 • （4）卫生器具的安装形式及详细配管情况要参阅设计选用的相关标准图集

第二节关于定额使用问题 • 《给排水、采暖、燃气工程预算定额》是2000年版《全国统一安装工程预算定额》中的第八册（GYD-208-2000），由吉林省建设厅主编。 • 本定额适用于生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装等。

（一）本定额与相邻定额册的关系 （1）对于工业管道、生产和生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道应使用第六册《工业管道工程》定额相应项目。（2）刷油、防腐蚀、保温部分使用第十一册《刷油、防腐蚀、绝热工程》定额的相关项目。
