电磁感应

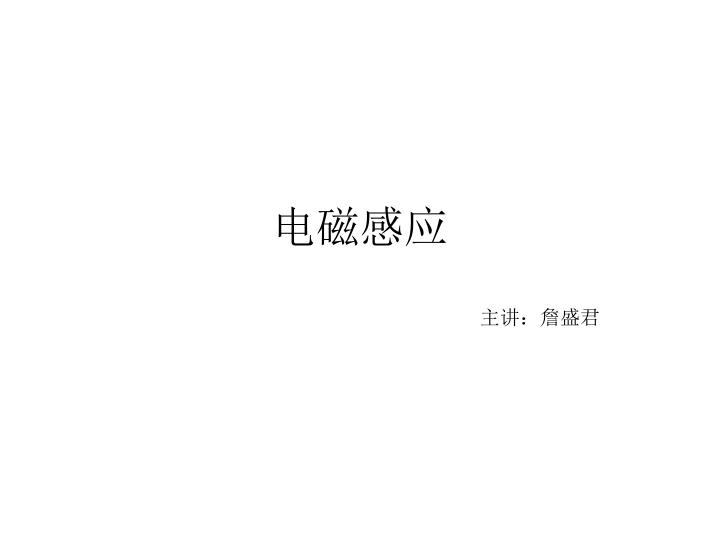

1. 电磁感应 主讲：詹盛君

2. 电磁感应 • 电磁感应（Electromagnetic induction）又称磁电感应现象是指放在变化磁通量中的导体，会产生电动势。此电动势称为感应电动势或感生电动势，若将此导体闭合成一回路，则该电动势会驱使电子流动，形成感应电流（感生电流）。

4. 电磁感应现象 - 发现过程 • 1831年8月，法拉第把两个线圈绕在一个铁环上（如图所示），线圈A接直流电源，线圈B接电流表，他发现，当线圈A的电路接通或断开的瞬间，线圈B中产生瞬时电流。法拉第发现，铁环并不是必须的。拿走铁环，再做这个实验，上述现象仍然发生。只是线圈B中的电流弱些。 为了透彻研究，电磁感应现象法拉第做了许多实验。1831年11月24日，法拉第向皇家学会提交的一个报告中，把这种现象定名为“电磁感应现象”，并概括了可以产生感应电流的五种类型：变化着的电流、变化着的磁场、运动的稳恒电流、运动的磁铁、在磁场中运动的导体。

5. 电磁感应现象 - 定义 • 闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫电磁感应现象。  • 本质是闭合电路中磁通量的变化。 　　 • 由电磁感应现象产生的电流叫做感应电流。

6. 电磁感应现象 - 法拉第 • 迈克尔·法拉第(Michael Faraday，1791-1867)，英国著名物理学家、化学家。在化学、电化学、电磁学等领域都做出过杰出贡献。他家境贫寒，未受过系统的正规教育，但却在众多领域中作出惊人成就，堪称刻苦勤奋、探索真理、不计个人名利的典范，对于青少年富有教育意义。

7. 电磁感应现象 - 意义重大 • 法拉第之所以能够取得这一卓越成就，是同他关于各种自然力的统一和转化的思想密切相关的。正是这种对于自然界各种现象普遍联系的坚强信念，支持着法拉第始终不渝地为从实验上证实磁向电的转化而探索不已。

8. 电磁感应现象 - 右手定则 • 伸开右手，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，把右手放入磁场中，让磁感线垂直穿过手心，大拇指指向导体运动的方向，那么其余四个手指所指的方向就是感应电流的方向。

9. 因磁通量变化产生感应电动势的现象（闭合电路的一部分导体在磁场里做切割磁感线的运动时，导体中就会产生电流，这种现象叫电磁感应）。1820年H.C.奥斯特发现电流磁效应后，许多物理学家便试图寻找它的逆效应，提出了磁能否产生电，磁能否对电作用的问题，1822年D.F.J.阿喇戈和A.von洪堡在测量地磁强度时，偶然发现金属对附近磁针的振荡有阻尼作用。1824年，阿喇戈根据这个现象做了铜盘实验，发现转动的铜盘会带动上方自由悬挂的磁针旋转，但磁针的旋转与铜盘不同步，稍滞后。电磁阻尼和电磁驱动是最早发现的电磁感应现象，但由于没有直接表现为感应电流，当时未能予以说明。

10. 汉斯·奥斯特 - 生平简介 • 汉斯·克里斯蒂安·奥斯特(Hans Christian Oersted，1777～1851年)，丹麦物理学家、化学家。1777年8月14日生于丹麦的兰格朗岛鲁德乔宾一个药剂师家庭。12岁开始帮助父亲在药房里干活，同时坚持学习化学。由于刻苦攻读，17岁以优异的成绩考取了哥本哈根大学的免费生，学习医学和自然科学。他一边当家庭教师，一边在学校学习药物学、天文、数学、物理、化学等。 1799 年获得博士学位。1801—1803年他旅游德国、法国等地，于1804年回国。1806年被聘为哥本哈根大学物理、化学教授，研究电流和声等课题。 1815年起任丹麦皇家学会常务秘书。1820年因电流磁效应这一杰出发现获英国皇家学会科普利奖章。1824年倡仪成立丹麦自然科学促进会，1829年 出任哥本哈根理工学院院长，直到1851年3月9日在哥本哈根逝世。终年74岁。

11. 阿喇戈，D.F.J. • 英国物理学家和天文学家，精于光学和电磁学实验。1786年2月26日生于埃斯塔热勒,1809年任巴黎工艺学院画法几何讲座教授,同年成为法国科学院成员,后来担任巴黎天文台台长，1830年接任法国科学院终身秘书。在政治上他是资产阶级共和派著名人物之一，1830年进入议会，1848年二月革命后出任临时政府海军部长。1853年10月2日在巴黎逝世。

12. 1831年8月，M.法拉第在软铁环两侧分别绕两个线圈 ，其一为闭合回路，在导线下端附近平行放置一磁针，另一与电池组相连，接开关，形成有电源的闭合回路。实验发现，合上开关，磁针偏转；切断开关，磁针反向偏转，这表明在无电池组的线圈中出现了感应电流。法拉第立即意识到，这是一种非恒定的暂态效应。紧接着他做了几十个实验，把产生感应电流的情形概括为 5 类 ：变化的电流 ， 变化的磁场，运动的恒定电流，运动的磁铁，在磁场中运动的导体，并把这些现象正式定名为电磁感应。进而，法拉第发现，在相同条件下不同金属导体回路中产生的感应电流与导体的导电能力成正比，他由此认识到，感应电流是由与导体性质无关的感应电动势产生的，即使没有回路没有感应电流，感应电动势依然存在。

13. 楞次 • 后来，给出了确定感应电流方向的楞次定律以及描述电磁感应定量规律的法拉第电磁感应定律。并按产生原因的不同，把感应电动势分为动生电动势和感生电动势两种，前者起源于洛伦兹力，后者起源于变化磁场产生的有旋电场。

14. 楞次定律 • 通过实验发现： • 当磁铁插入线圈时，原磁通在增加，线圈所产生的感应电流的磁场方向总是与原磁场方向相反，即感应电流的磁场总是阻碍原磁通的增加； • 当磁铁拔出线圈时，原磁通在减少，线圈所产生的感应电流的磁场方向总是与原磁场方向相同，即感应电流的磁场总是阻碍原磁通的减少。 • 因此，得出结论： • 当将磁铁插入或拔出线圈时，线圈中感应电流所产生的磁场方向，总是阻碍原磁通的变化。这就是楞次定律的内容。 • 根据楞次定律判断出感应电流磁场方向，然后根据安培定则，即可判断出线圈中的感应电流方向。

15. 判断步骤 • 1、 • 2、 • 3、 感应电流方向

16. 楞次定律符合能量守恒定律 • 由于线圈中所产生的感应电流磁场总是阻碍原磁通的变化，即阻碍磁铁与线圈的相对运动，因此要想保持它们的相对运动，必须有外力来克服阻力做功，并通过做功将其他形式的能转化为电能，即线圈中的电流不是凭空产生的。

17. 右手定则与楞次定律的一致性 • 右手定则和楞次定律都可用来判断感应电流的方向，两种方法本质是相同的，所得的结果也是一致的。 • 右手定则适用于判断导体切割磁感线的情况，而楞次定律是判断感应电流方向的普遍规律。

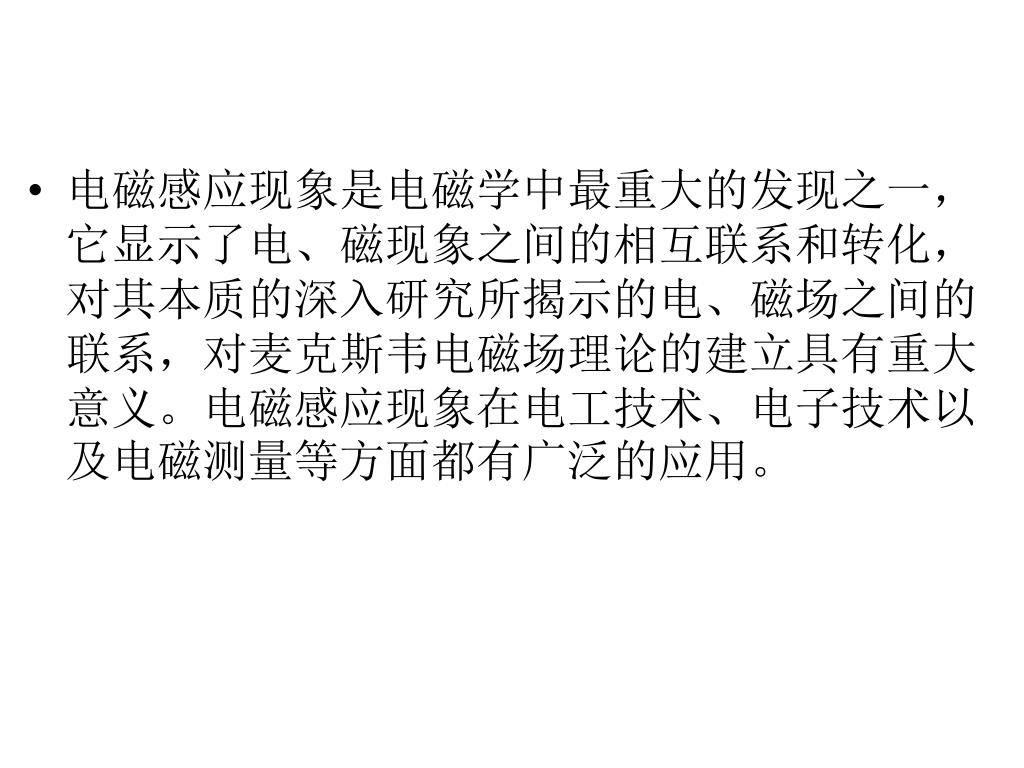

18. 电磁感应现象是电磁学中最重大的发现之一，它显示了电、磁现象之间的相互联系和转化，对其本质的深入研究所揭示的电、磁场之间的联系，对麦克斯韦电磁场理论的建立具有重大意义。电磁感应现象在电工技术、电子技术以及电磁测量等方面都有广泛的应用。
