典型零件编程与加工实例

典型零件编程与加工实例. 综合实例 1 编制如图所示零件的加工程序，材料为 45 钢，棒料直径为￠ 40mm 。. 1 ．刀具设置： 粗车外圆车刀为 1 号刀； 宽 4mm 切槽刀为 2 号刀； 60° 螺纹刀为 3 号刀； 精车外园车刀为 4 号。 2. 工艺路线 (1) 棒料伸出卡盘外约 85mm, 找正后夹紧； (2) 用 1 号刀，采用 G71 进行轮廓循环粗加工； (3) 用 2 号刀，进行切槽加工； (4 ）用 4 号刀，采用 G70 进行轮廓精加工 (5) 用 3 号刀，采用 G92 进行螺纹循环加工； (6) 用 2 号刀切下零件。

neve-hoover
Download Presentation

典型零件编程与加工实例

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

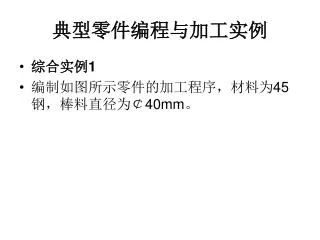

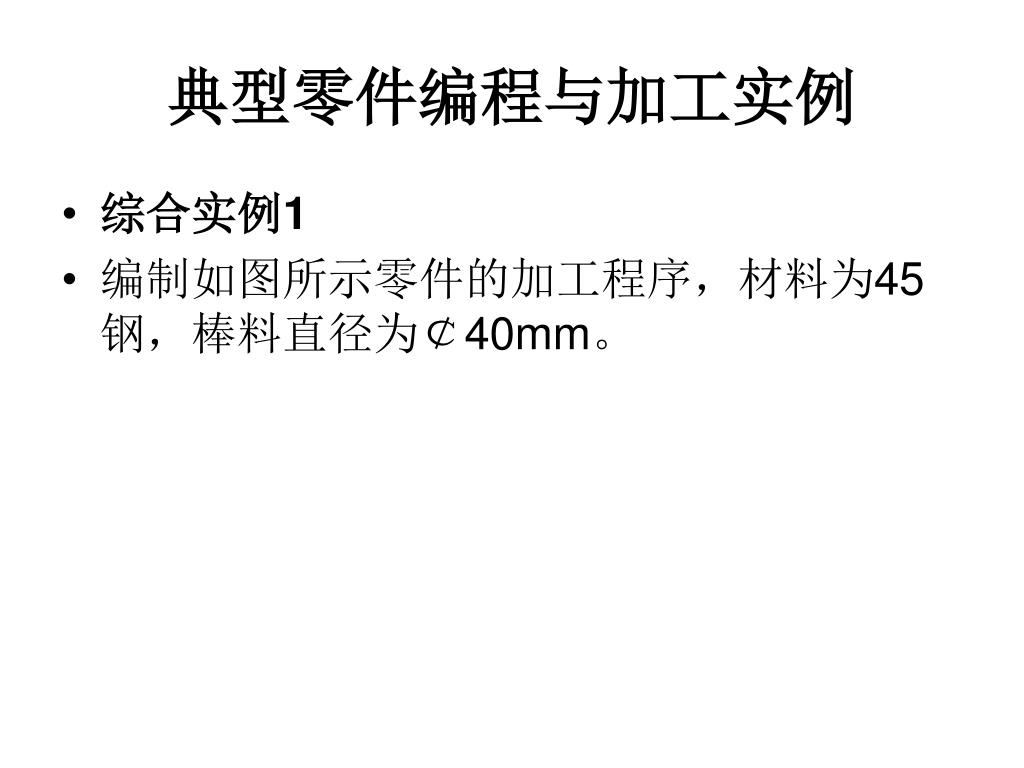

  1. 典型零件编程与加工实例 • 综合实例1 • 编制如图所示零件的加工程序，材料为45钢，棒料直径为￠40mm。

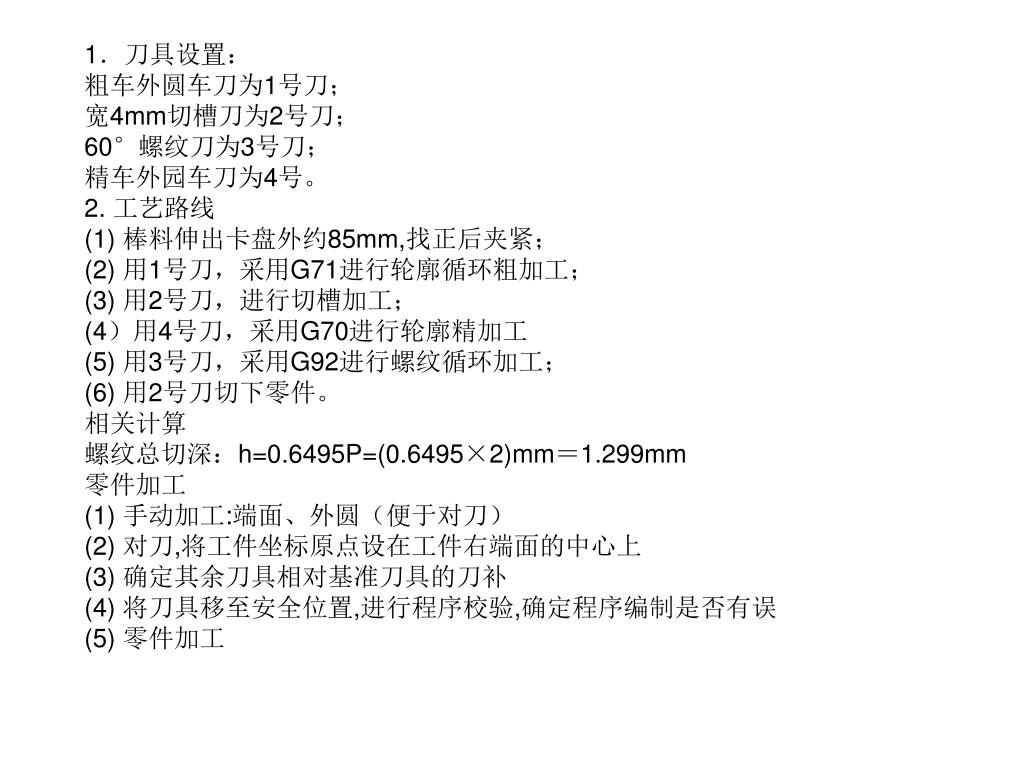

  2. 1．刀具设置： 粗车外圆车刀为1号刀； 宽4mm切槽刀为2号刀； 60°螺纹刀为3号刀； 精车外园车刀为4号。 2. 工艺路线 (1) 棒料伸出卡盘外约85mm,找正后夹紧； (2) 用1号刀，采用G71进行轮廓循环粗加工； (3) 用2号刀，进行切槽加工； (4）用4号刀，采用G70进行轮廓精加工 (5) 用3号刀，采用G92进行螺纹循环加工； (6) 用2号刀切下零件。 相关计算 螺纹总切深：h=0.6495P=(0.6495×2)mm＝1.299mm 零件加工 (1) 手动加工:端面、外圆（便于对刀） (2) 对刀,将工件坐标原点设在工件右端面的中心上 (3) 确定其余刀具相对基准刀具的刀补 (4) 将刀具移至安全位置,进行程序校验,确定程序编制是否有误 (5) 零件加工
