多功能桌椅

多功能桌椅 組別：第14組組員：陳偉銘49815038 李銘偉49815041 陳峰毅49815103 黃良辰49815111 黃啟豪49815117 簡煜樺49815118 2012/5/22 p.1

大綱 1.研究動機與目的 2.市售產品機構簡圖 3.自由度計算 4.新機構設計 5.參考文獻 2012/5/22 p.2

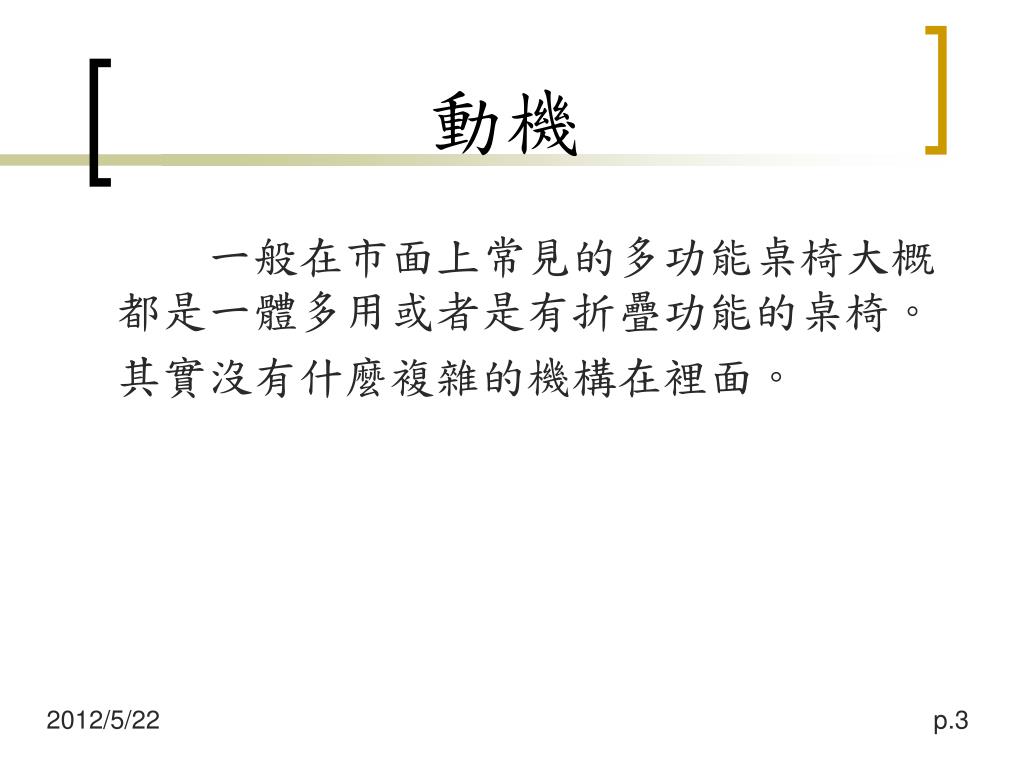

動機一般在市面上常見的多功能桌椅大概都是一體多用或者是有折疊功能的桌椅。其實沒有什麼複雜的機構在裡面。 2012/5/22 p.3

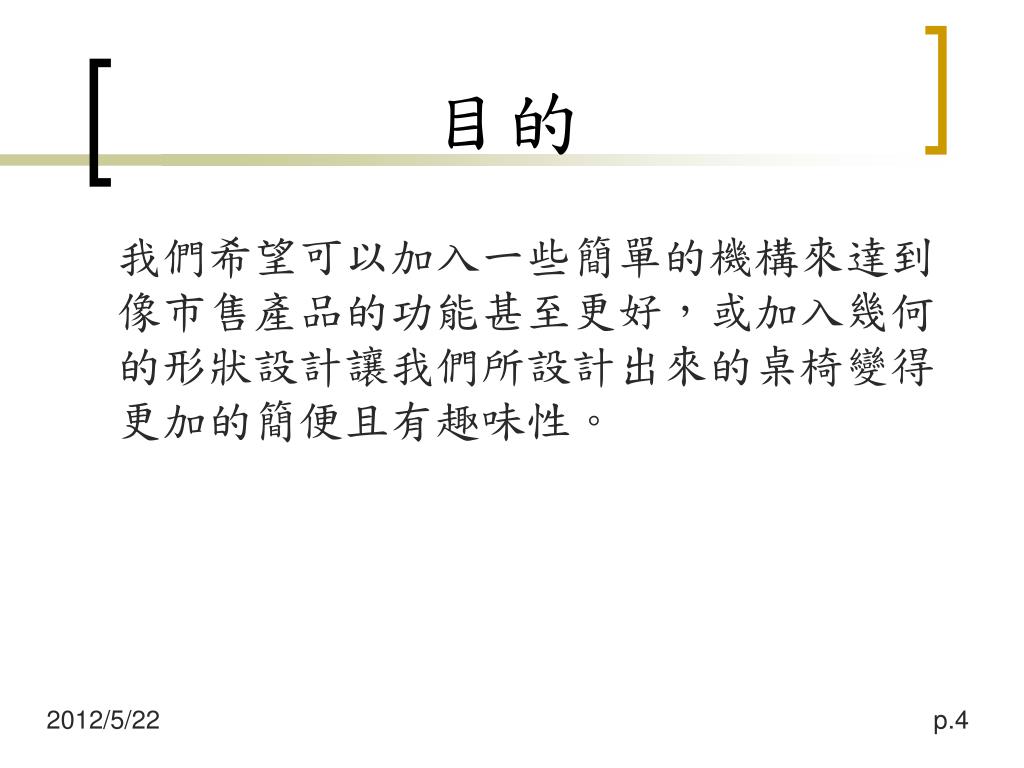

目的我們希望可以加入一些簡單的機構來達到像市售產品的功能甚至更好，或加入幾何的形狀設計讓我們所設計出來的桌椅變得更加的簡便且有趣味性。 2012/5/22 p.4

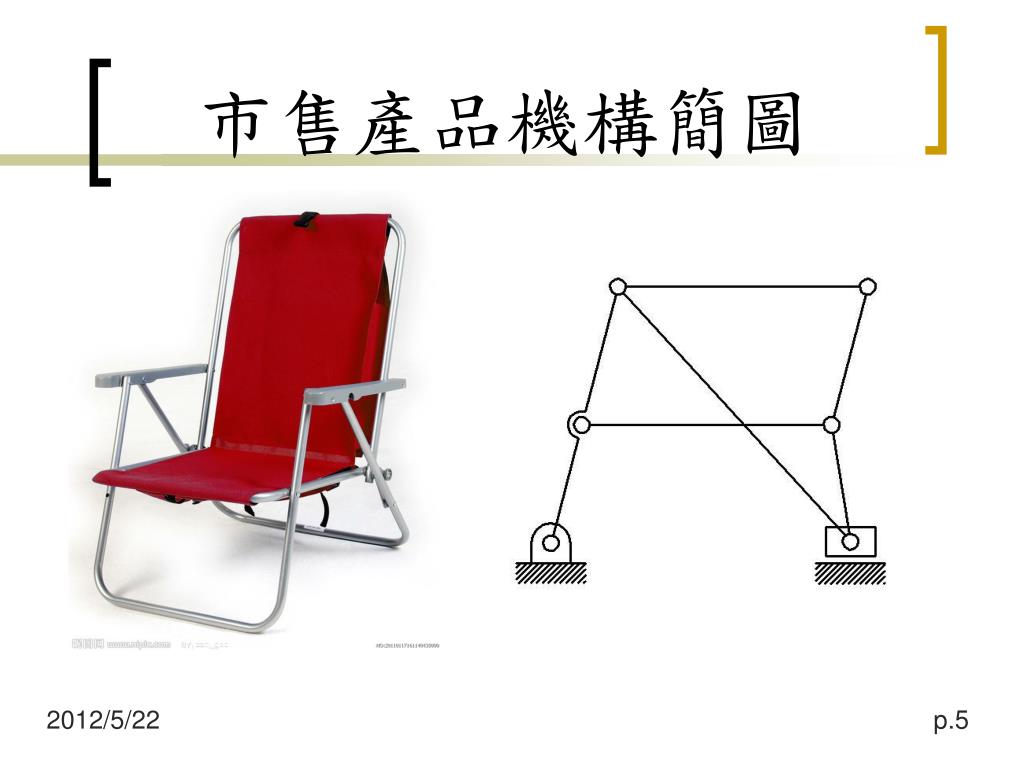

市售產品機構簡圖 2012/5/22 p.5

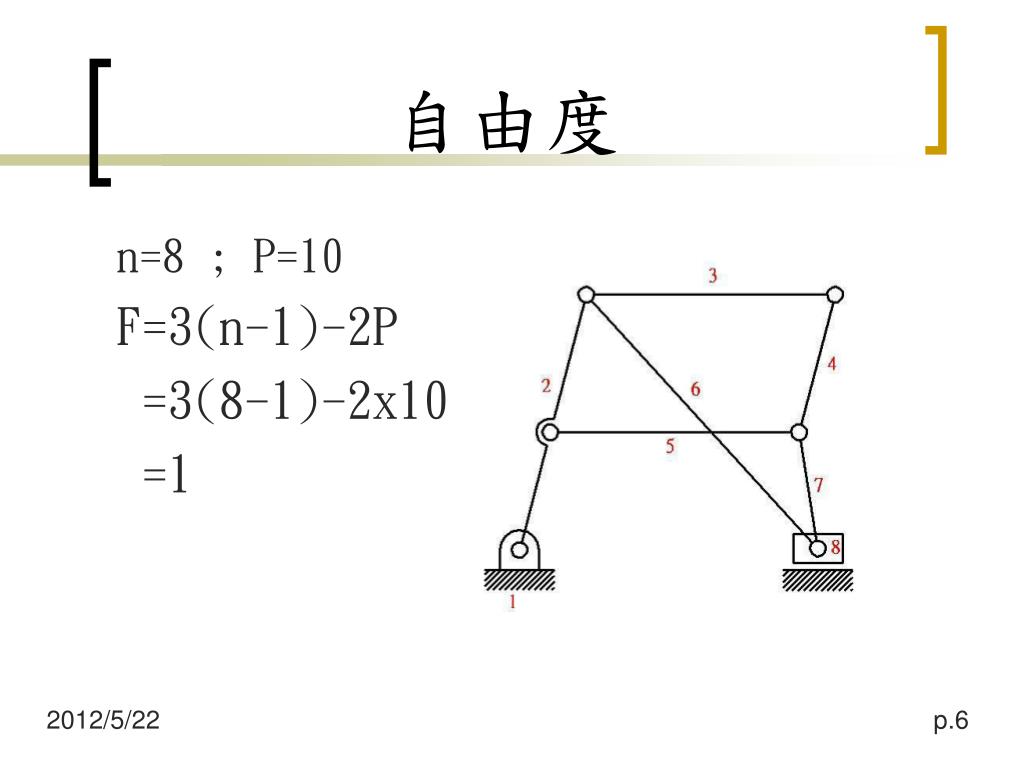

自由度 n=8 ; P=10 F=3(n-1)-2P F=3(8-1)-2x10 F=1 2012/5/22 p.6

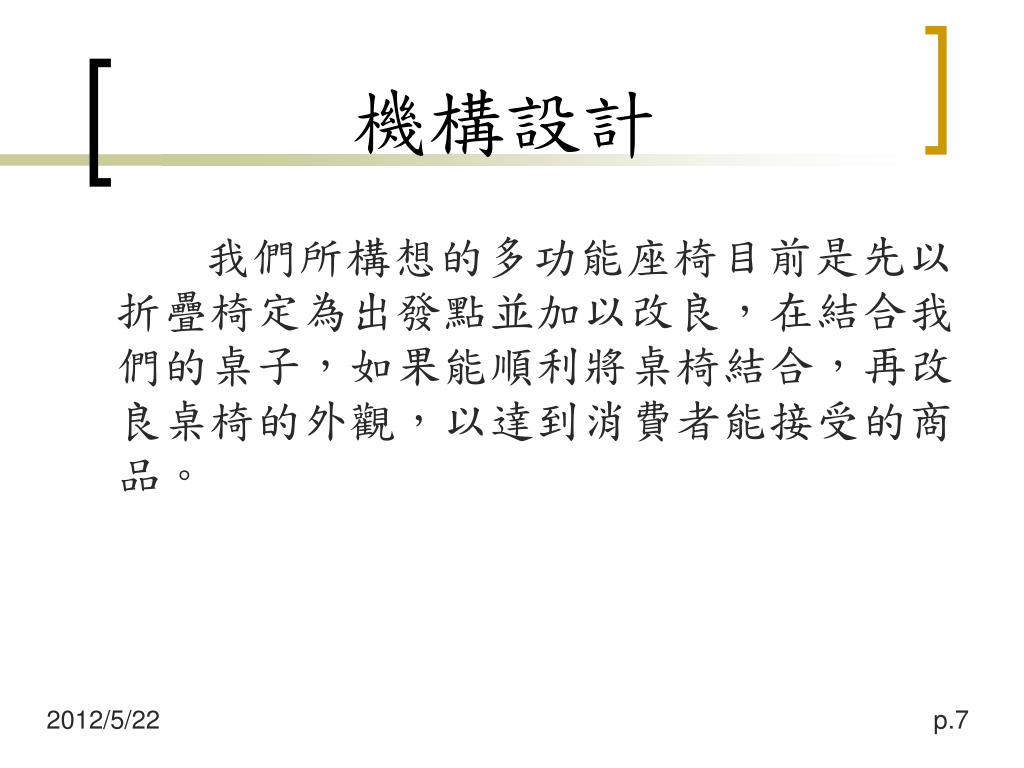

機構設計 我們所構想的多功能座椅目前是先以折疊椅定為出發點並加以改良，在結合我們的桌子，如果能順利將桌椅結合，再改良桌椅的外觀，以達到消費者能接受的商品。 2012/5/22 p.7

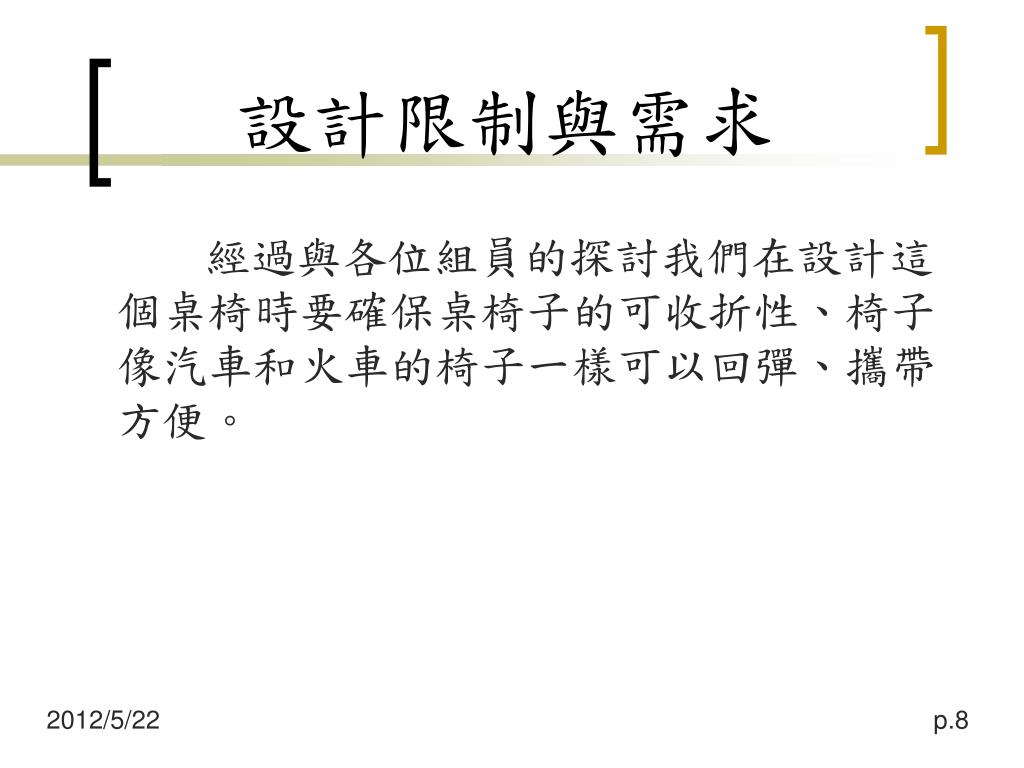

設計限制與需求 經過與各位組員的探討我們在設計這個桌椅時要確保桌椅子的可收折性、椅子像汽車和火車的椅子一樣可以回彈、攜帶方便。 2012/5/22 p.8

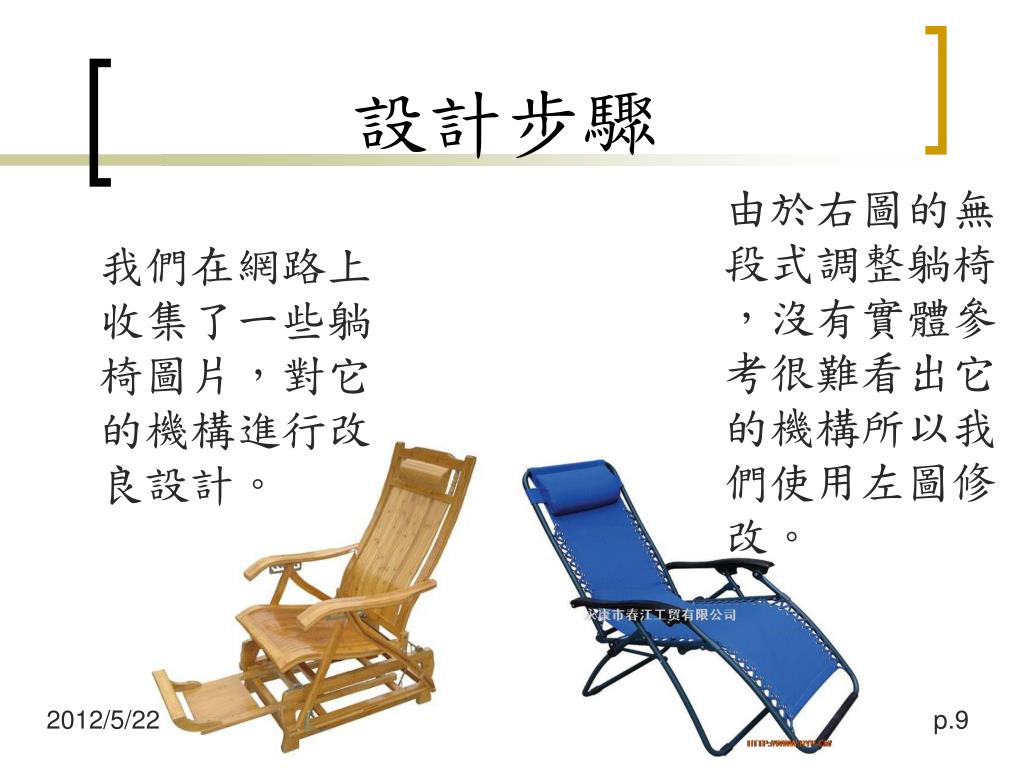

設計步驟 由於右圖的無段式調整躺椅，沒有實體參考很難看出它的機構所以我們使用左圖修改。我們在網路上收集了一些躺椅圖片，對它的機構進行改良設計。 2012/5/22 p.9

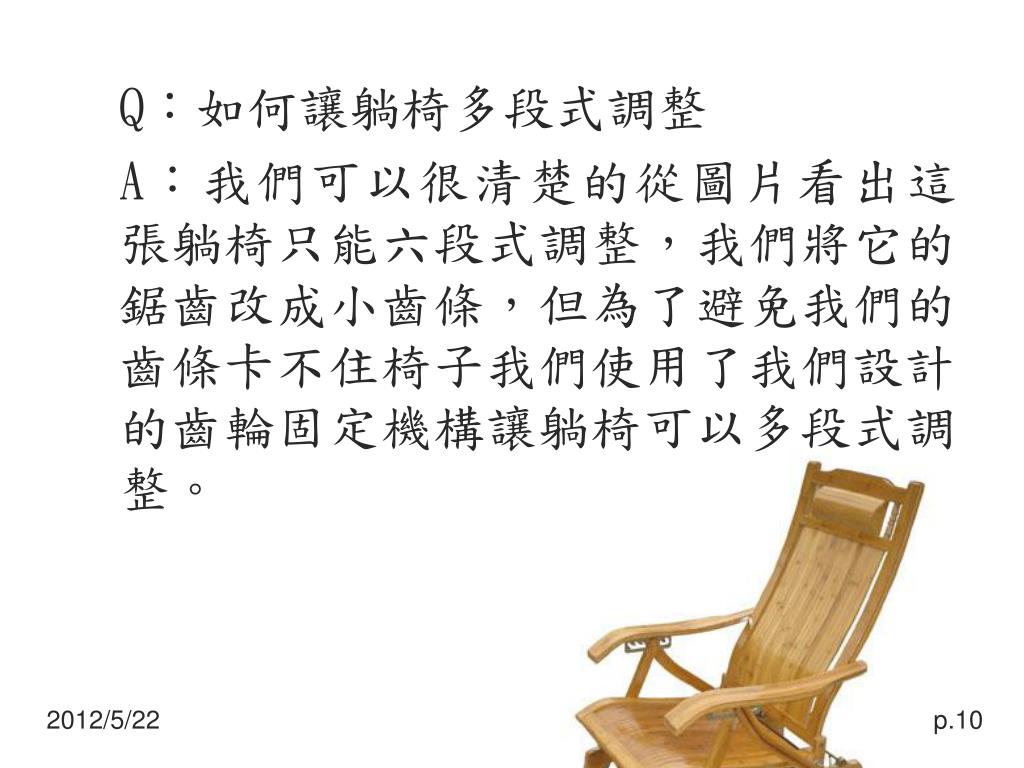

Q：如何讓躺椅多段式調整 A：我們可以很清楚的從圖片看出這張躺椅只能六段式調整，我們將它的鋸齒改成小齒條，但為了避免我們的齒條卡不住椅子我們使用了我們設計的齒輪固定機構讓躺椅可以多段式調整。 2012/5/22 p.10

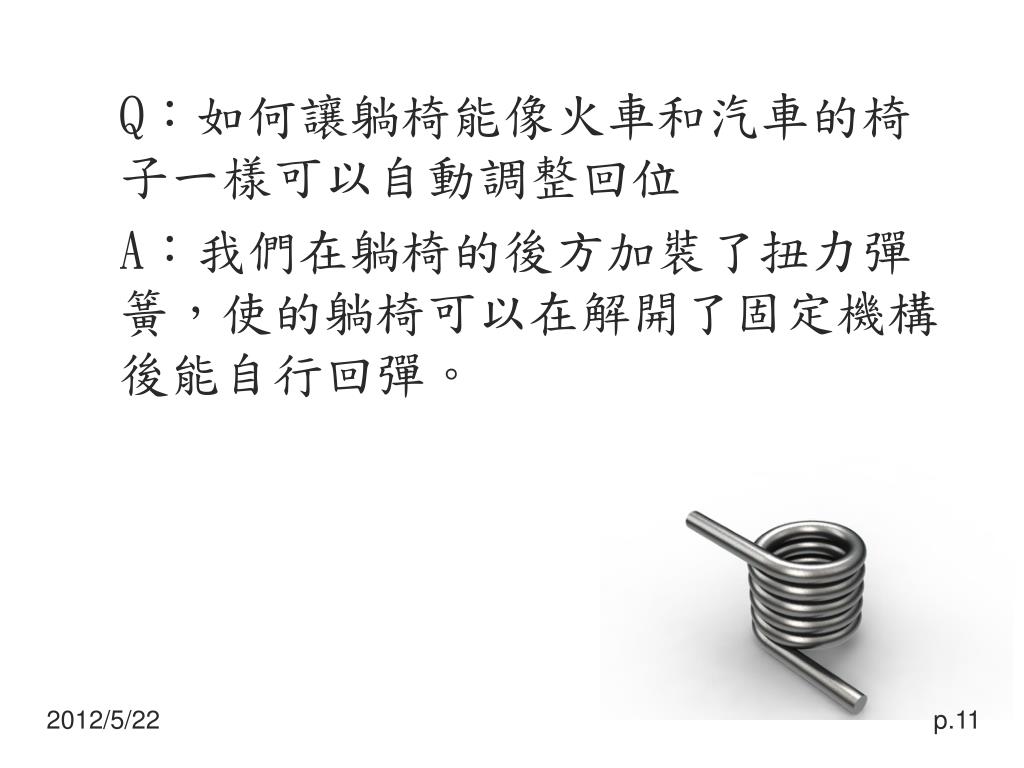

Q：如何讓躺椅能像火車和汽車的椅子一樣可以自動調整回位Q：如何讓躺椅能像火車和汽車的椅子一樣可以自動調整回位 A：我們在躺椅的後方加裝了扭力彈簧，使的躺椅可以在解開了固定機構後能自行回彈。 2012/5/22 p.11

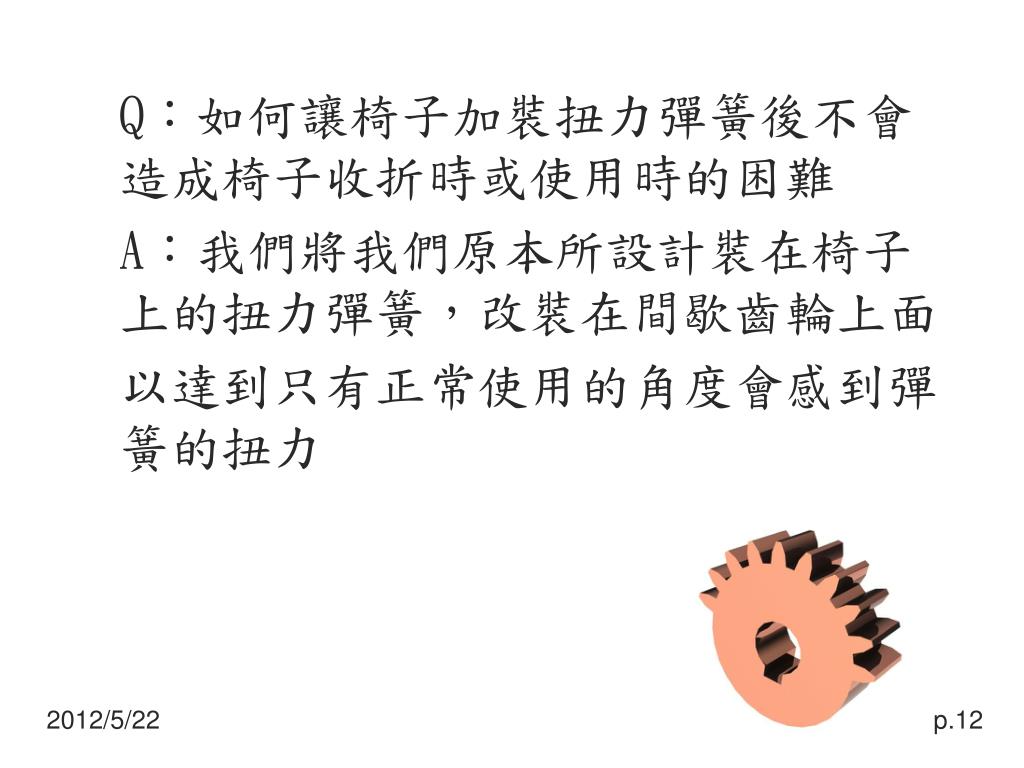

Q：如何讓椅子加裝扭力彈簧後不會造成椅子收折時或使用時的困難Q：如何讓椅子加裝扭力彈簧後不會造成椅子收折時或使用時的困難 A：我們將我們原本所設計裝在椅子上的扭力彈簧，改裝在間歇齒輪上面以達到只有正常使用的角度會感到彈簧的扭力 2012/5/22 p.12

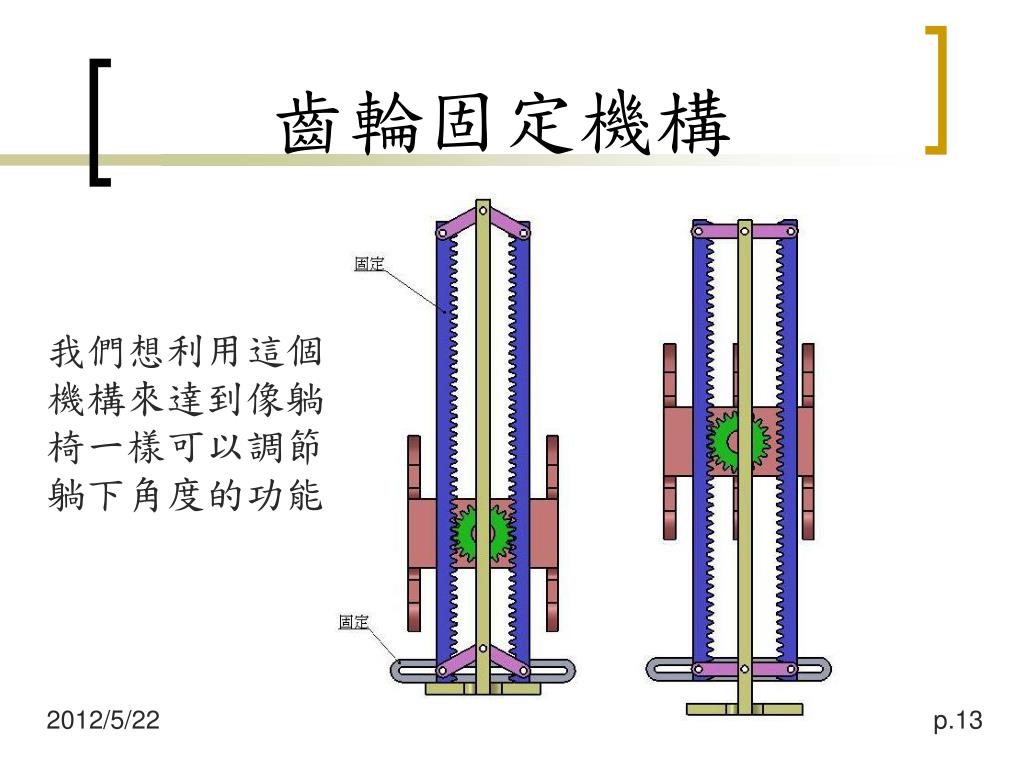

齒輪固定機構 我們想利用這個機構來達到像躺椅一樣可以調節躺下角度的功能 2012/5/22 p.13

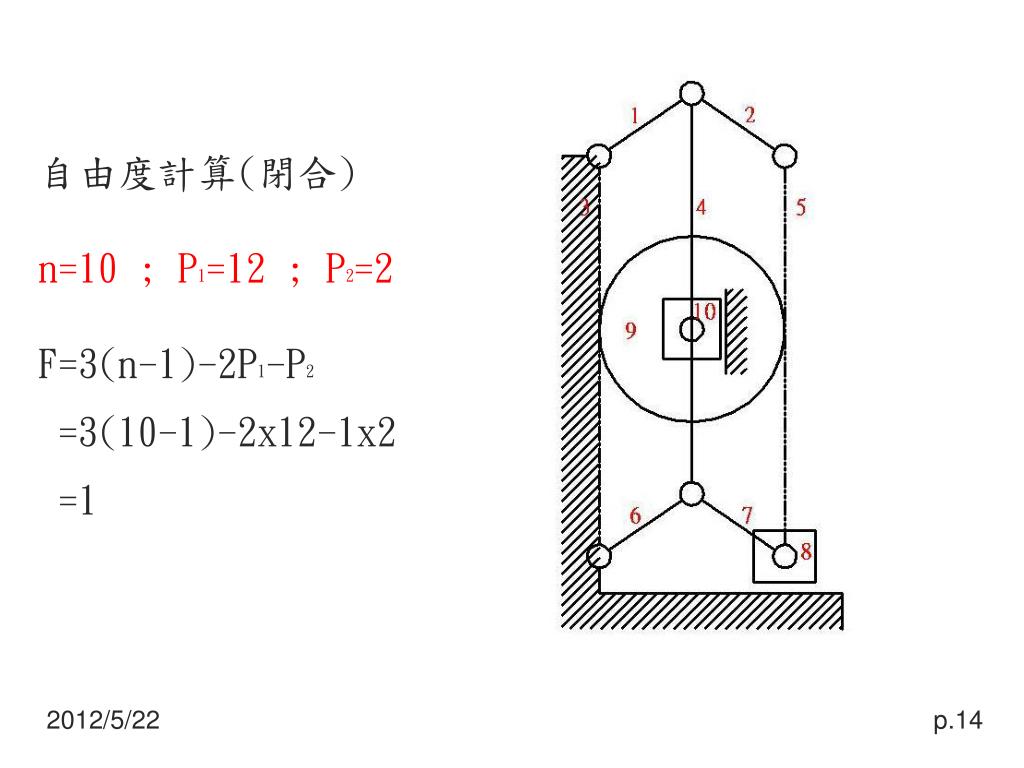

自由度計算(閉合) n=10 ; P1=12 ;P2=2 F=3(n-1)-2P1-P2 =3(10-1)-2x12-1x2 =1 2012/5/22 p.14

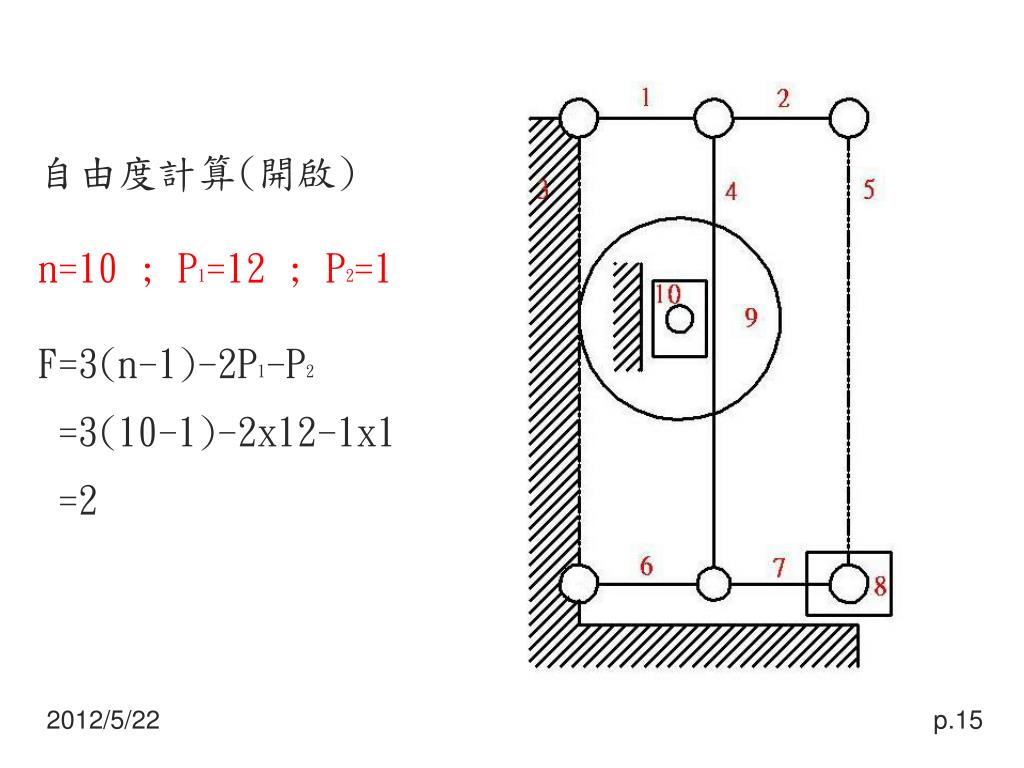

自由度計算(開啟) n=10 ; P1=12 ;P2=1 F=3(n-1)-2P1-P2 =3(10-1)-2x12-1x1 =2 2012/5/22 p.15

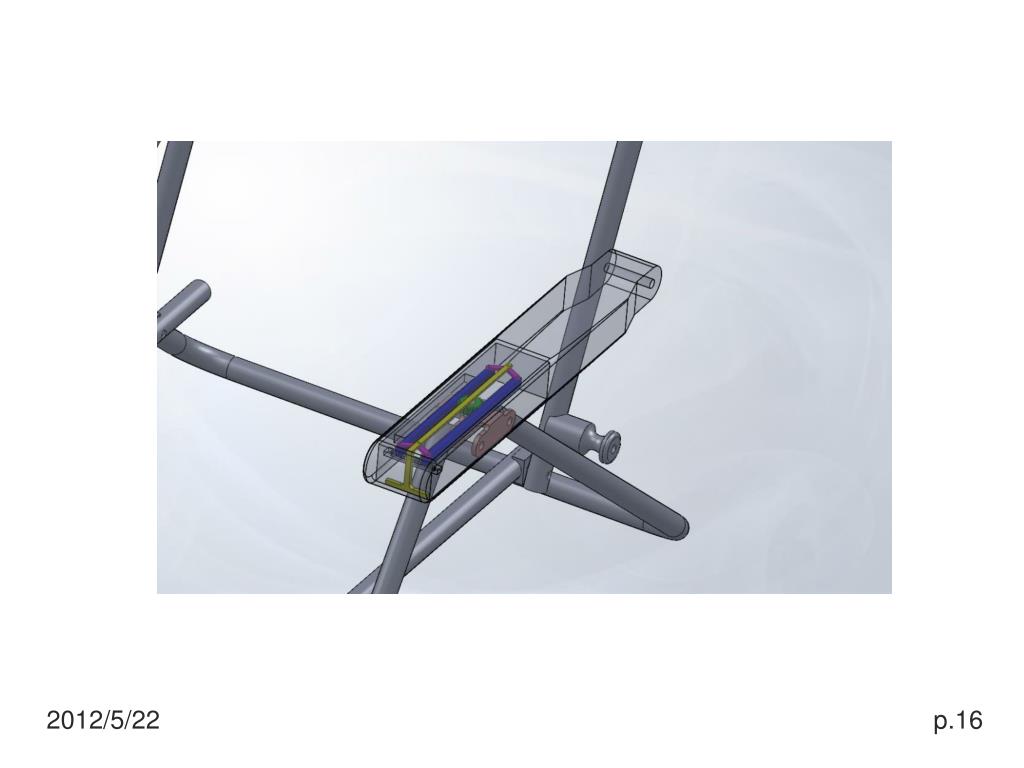

2012/5/22 p.16

2012/5/22 p.17

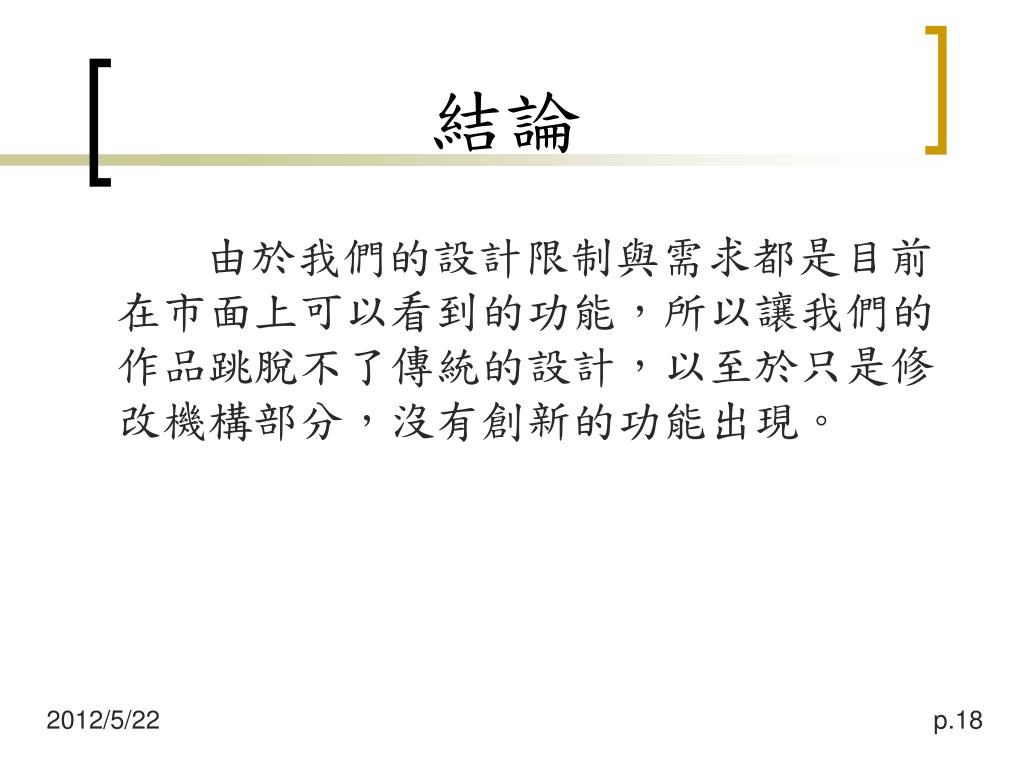

結論由於我們的設計限制與需求都是目前在市面上可以看到的功能，所以讓我們的作品跳脫不了傳統的設計，以至於只是修改機構部分，沒有創新的功能出現。 2012/5/22 p.18

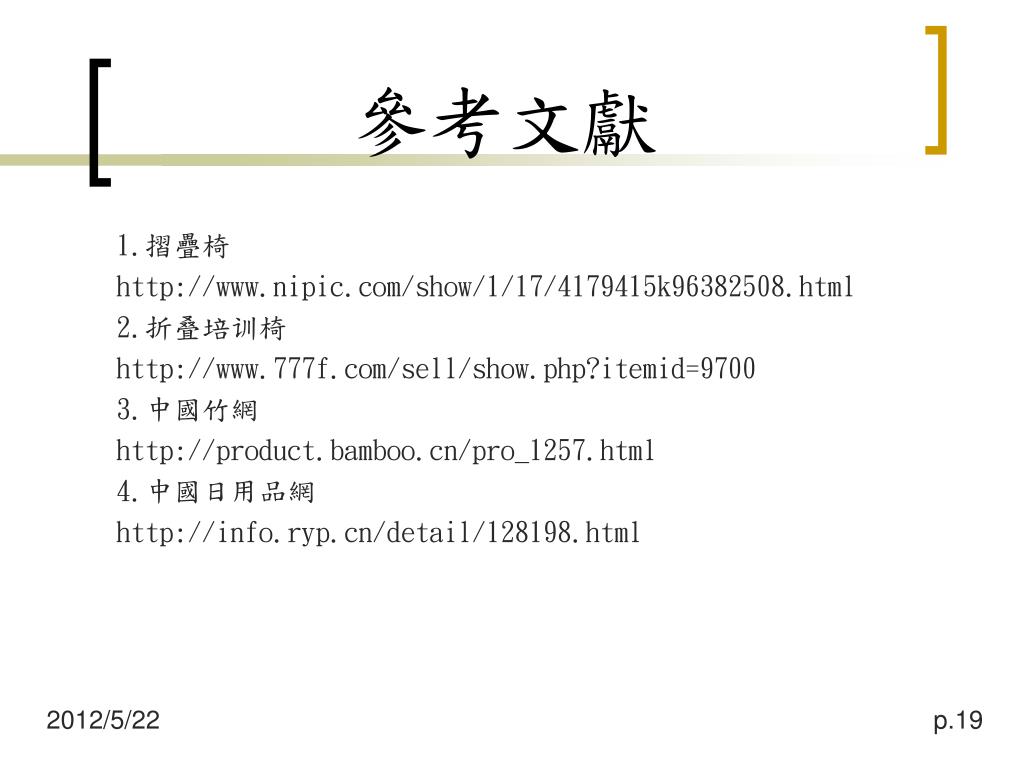

參考文獻 1.摺疊椅 http://www.nipic.com/show/1/17/4179415k96382508.html 2.折叠培训椅 http://www.777f.com/sell/show.php?itemid=9700 3.中國竹網 http://product.bamboo.cn/pro_1257.html 4.中國日用品網 http://info.ryp.cn/detail/128198.html 2012/5/22 p.19
